竹中エンジニアリングバスネット専用端末接点出力ユニット省配線システム

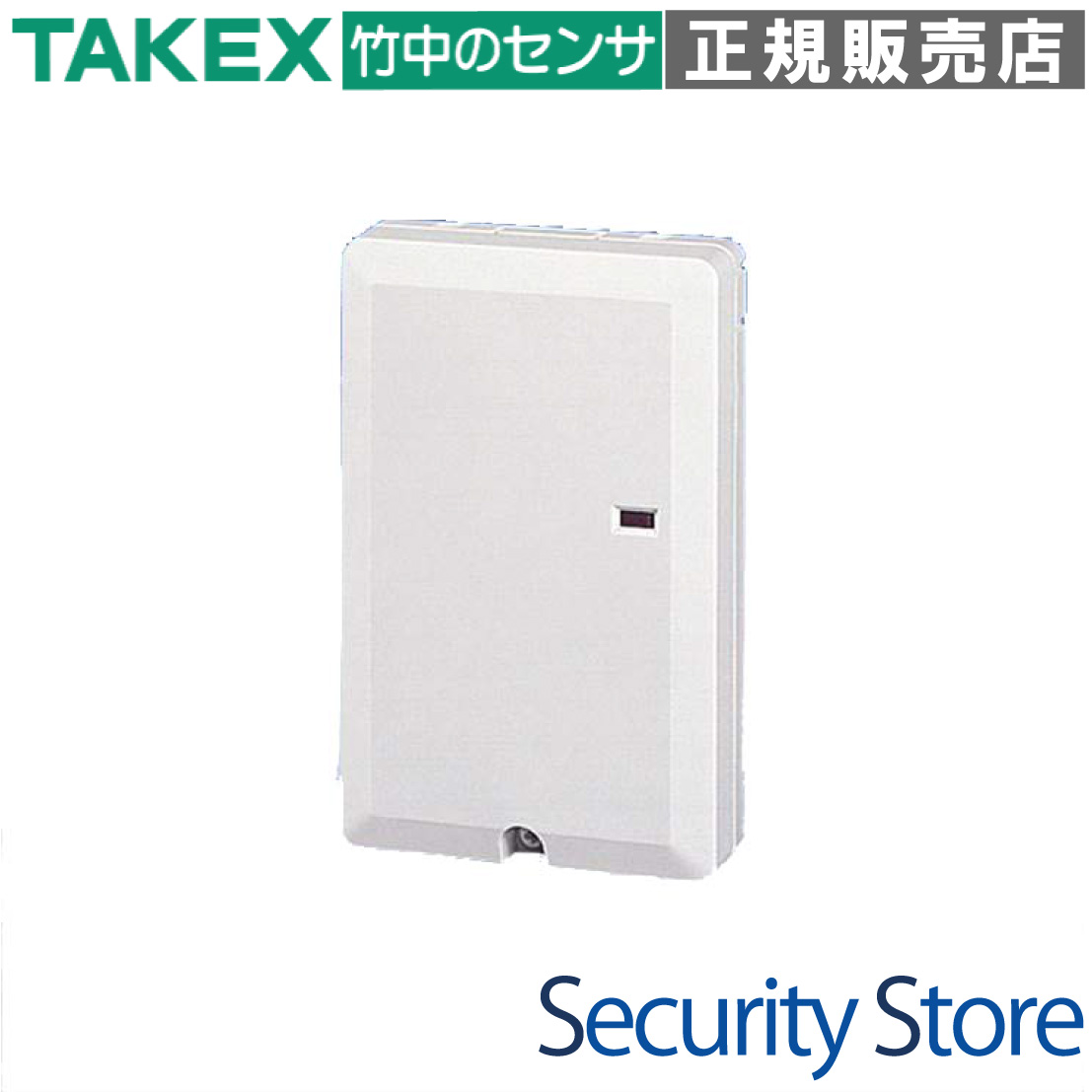

接点出力ユニット BUS-D1 バスネット専用

BUS-D1は、竹中エンジニアリングの「バスネットシステム」に対応した専用の接点出力ユニットです。バスライン上のセンサー発報に連動し、外部の警報機器や威嚇機器を制御するための無電圧接点を出力します。時分割多重伝送方式により、大規模施設でも劇的な省配線化を実現します。

型番： BUS-D1
方式： バスネット方式（時分割多重伝送）
接点出力： 無電圧半導体接点（a接点/b接点切替）
最大配線長： 総延長最大4,000m（φ0.9mm AE線使用時）
設置場所： 屋内壁掛け式
特徴： タイマー動作（10秒〜5分）および連動動作に対応

資料ダウンロード

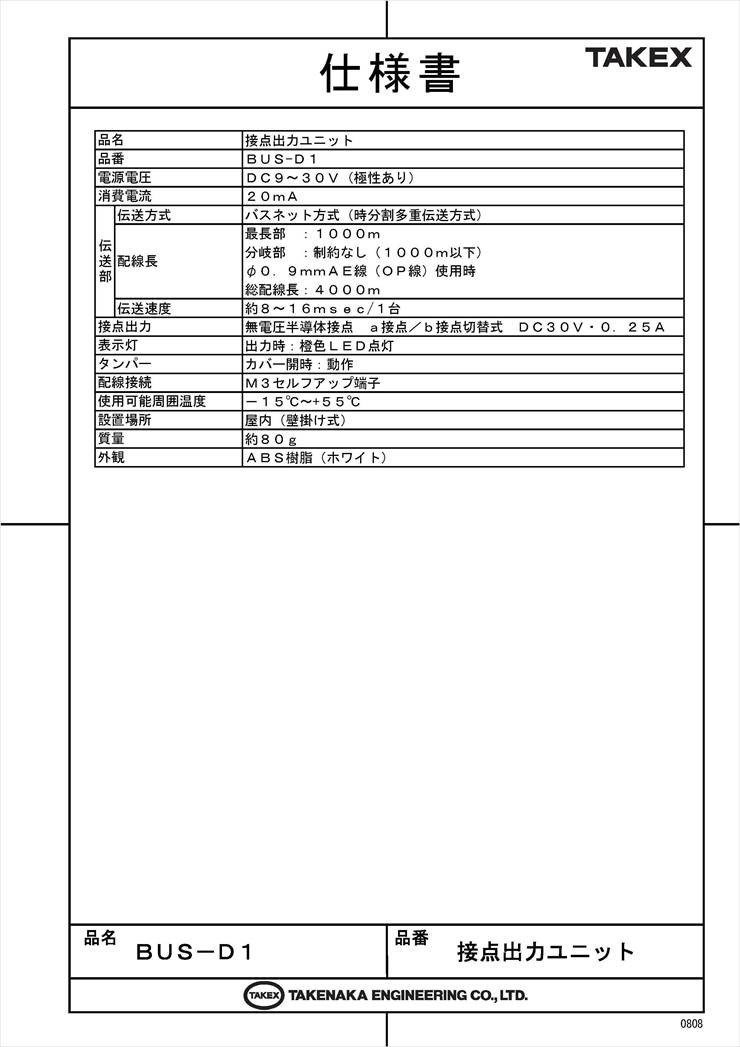

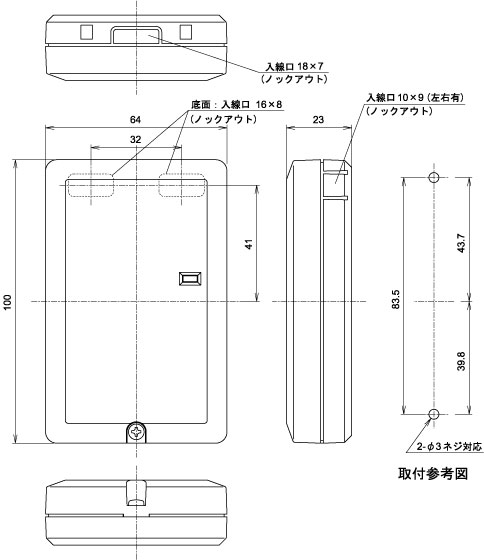

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

大規模工場・倉庫の防犯システム構築
センサー連動による回転灯・サイレンの駆動
入退室管理や外部システムへの信号受け渡し
配線コストを抑えたい長距離施工現場

導入前に確認したいポイント

対応コントローラ（BUS-C800等）が必要
無電圧接点の定格（DC30V・0.25A以下）の確認
設置場所は屋内（非防水）であること
バスライン通信用のアドレス設定が必要

特長

1. バスネットシステムによる圧倒的な省配線施工

従来の防犯システムではセンサーごとに個別の配線が必要でしたが、BUS-D1はバスネット方式（時分割多重伝送）を採用。電源2芯＋信号線2芯の計4芯で複数の端末を接続できるため、ケーブルコストと施工工数を大幅に削減します。

2. 広大な敷地に対応する長距離伝送能力

φ0.9mmのAE線を使用した場合、コントローラから最遠端末まで最大1,000m、システム全体の総延長は最大4,000mまで対応可能です。工場や学校、大型商業施設など、距離の制約が厳しい現場でも余裕を持った設計が行えます。

3. 柔軟なグループ設定と連動ロジック

コントローラ側での論理設定により、特定のセンサーグループが発報した際のみ本機を動作させるといった、緻密なゾーニング制御が可能です。物理的な結線を変えることなく、運用に合わせた柔軟な連動変更が行えます。

4. 多彩なタイマー設定機能

基板上のDIPスイッチ切り替えにより、連動動作のほか、10秒、30秒、60秒、90秒、2分、3分、5分のタイマー出力が選択可能です。威嚇機器の動作時間やシステムの信号保持時間に合わせた最適な設定が可能です。また、接点極性（a接点/b接点）の切替もスイッチひとつで行えます。

5. 分散電源設計に対応

BUS-D1への電源供給は、コントローラから直接受ける必要はありません。現地のローカル電源からの給電であっても、信号線（バスライン）さえ繋がっていればシステムとして機能します。これにより、電圧降下を考慮した自由度の高い電源設計が可能です。

6. 高いメンテナンス性とセキュリティ

カバーを開けると即座に異常信号を送出するタンパー機能を標準装備。また、本体には出力状態を確認できる橙色LEDインジケーターを搭載しており、施工時やメンテナンス時の動作確認をスムーズに行うことができます。

    選定時に評価したい強み
    施工性： 4芯のAE線だけでネットワーク構築ができ、分岐の制約も少ない。
柔軟性： 無電圧接点出力のため、AC/DCを問わず様々な外部機器と連携可能。
信頼性： バスネット専用設計による安定した多重伝送プロトコル。
コスト： 大規模現場ほど配線資材と人件費の削減効果が顕著。



設定・運用ガイド

出力タイマー設定（DIPスイッチ2・3・4）

動作モード	スイッチ2	スイッチ3	スイッチ4
連動（出荷時）	OFF	OFF	OFF
10秒出力	OFF	OFF	ON
30秒出力	OFF	ON	OFF
60秒出力	OFF	ON	ON
2分出力	ON	OFF	ON
5分出力	ON	ON	ON

表示灯（LED）のステータス

状態	LED表示	内容
出力動作時	橙色LED点灯	センサー警報に連動、または設定タイマー時間中の出力状態。
平常時	消灯	接点出力は行われていない待機状態。
解除状態	消灯	コントローラが「解除」モード時はセンサーが反応しても点灯しません。

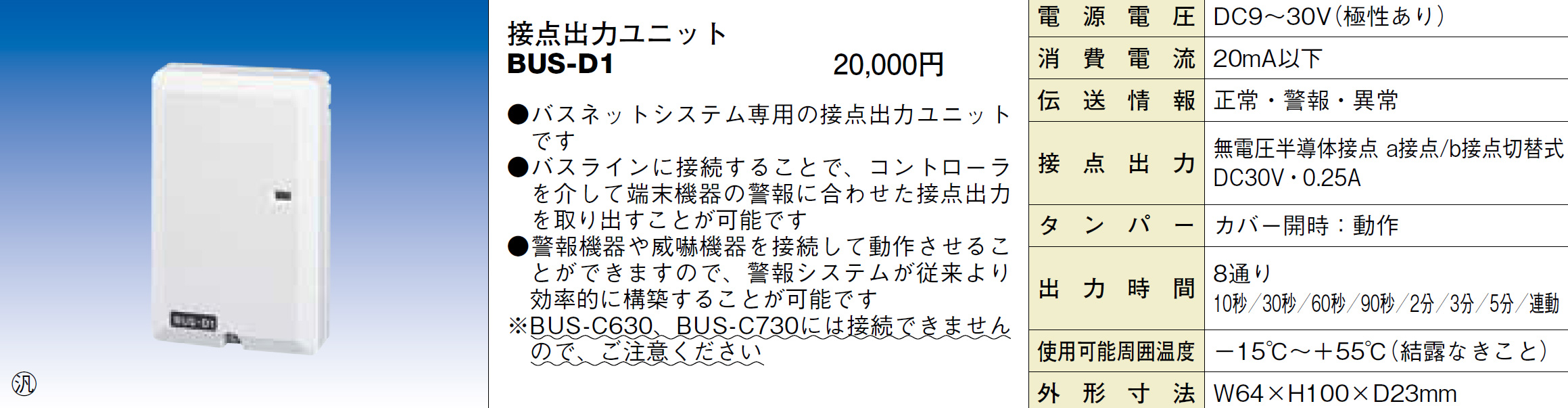

製品仕様

項目	内容
品名	接点出力ユニット
品番	BUS-D1
電源電圧	DC9〜30V (極性あり)
消費電流	20mA
伝送方式	バスネット方式 (時分割多重伝送方式)
配線長制限	φ0.9mm AE線使用時：最長部1000m、総延長4000m
接点出力	無電圧半導体接点 a接点/b接点切替式 DC30V・0.25A
表示灯	出力時:橙色LED点灯
タンパー	カバー開時動作 (異常信号送出)
配線接続	M3セルフアップ端子台
使用可能周囲温度	-15℃〜+55℃ (結露なきこと)
設置場所	屋内 (壁掛け式)
質量	約80g
外装	樹脂 (ホワイト)
外形寸法	H100 × W64 × D32mm

FAQ

Q：BUS-D1は単体で使用できますか？ A：いいえ、本機はバスネットシステム専用の端末です。動作には別途、専用のバスネットコントローラ（BUS-C800等）が必要です。

Q：どのような配線材を使用すればよいですか？ A：φ0.9mmのAE線（OP線）の使用を強く推奨します。最長4,000mまでの伝送性能は、推奨線材の使用に基づいています。

Q：センサーが反応してもLEDが点灯しないのですが？ A：コントローラが「解除」状態や「点検モード」になっていないかご確認ください。動作にはコントローラが「警戒」状態である必要があります。

Q：AC100Vの回転灯を直接駆動できますか？ A：できません。接点定格はDC30V・0.25Aまでです。AC100V機器を制御する場合は、別途パワーリレーなどを介して接続してください。

Q：タイマー動作中に再度警報が入った場合、時間は延長されますか？ A：いいえ、リトリガー機能はありません。最初のトリガーから設定された時間が経過すると一度出力がオフになります。

Q：電源はコントローラから取る必要がありますか？ A：いいえ、分散電源に対応しています。現地に近い電源からDC9〜30Vを供給し、信号線のみをバスラインに接続して運用可能です。

Q：アドレス設定が重複した場合はどうなりますか？ A：通信衝突により、そのアドレスの端末が認識されない、あるいは誤動作の原因となります。必ず1〜255の間で一意のアドレスを設定してください。

Q：屋外に設置することはできますか？ A：本機は屋内専用（非防水）仕様です。屋外でご使用になる場合は、必ず防水性能のあるボックス等に収めて設置してください。

Q：タンパー機能はどのように動作しますか？ A：カバーが開けられると本体のタンパースイッチが作動し、バスラインを通じて即座にコントローラへ異常信号を送信します。

Q：a接点とb接点の切り替えはどのように行いますか？ A：基板上の「機能設定スイッチ」の1番を切り替えることで設定可能です（OFFでa接点、ONでb接点）。
