EXD-ASP1 【在庫限り】センサー付 スプレー噴射装置 TAKEX 竹中エンジニアリング [EXD-ASP1]

EXD-ASP1 【在庫限り】センサー付 スプレー噴射装置 TAKEX 竹中エンジニアリング [EXD-ASP1]

販売価格: 会員のみ販売

商品詳細

TAKEX / エクサイト スプレー噴射装置 防犯・忌避 接点入力連動 在庫限り

EXD-ASP2 【在庫限り】スプレー噴射装置

外部センサーやコントローラーからの接点信号を受け、市販のスプレーを物理的に噴射させる装置です。

防犯・威嚇から、動物の忌避、芳香による空間演出まで、幅広い用途で活用できる自動アクション・デバイスです。3WAY電源対応により、電源工事が困難な場所でも即座に導入可能です。

  • 型番： EXD-ASP2
  • 駆動方式： メカニカルストローク方式（物理プッシュ）
  • 入力仕様： 無電圧接点入力（a接点/b接点）
  • 対応スプレー： 市販スプレー缶（Φ38〜65mm / H125〜195mm）
  • 電源： AC100V / DC10〜30V / 単一乾電池×4本
  • 設置環境： 屋内・屋外（防滴仕様）

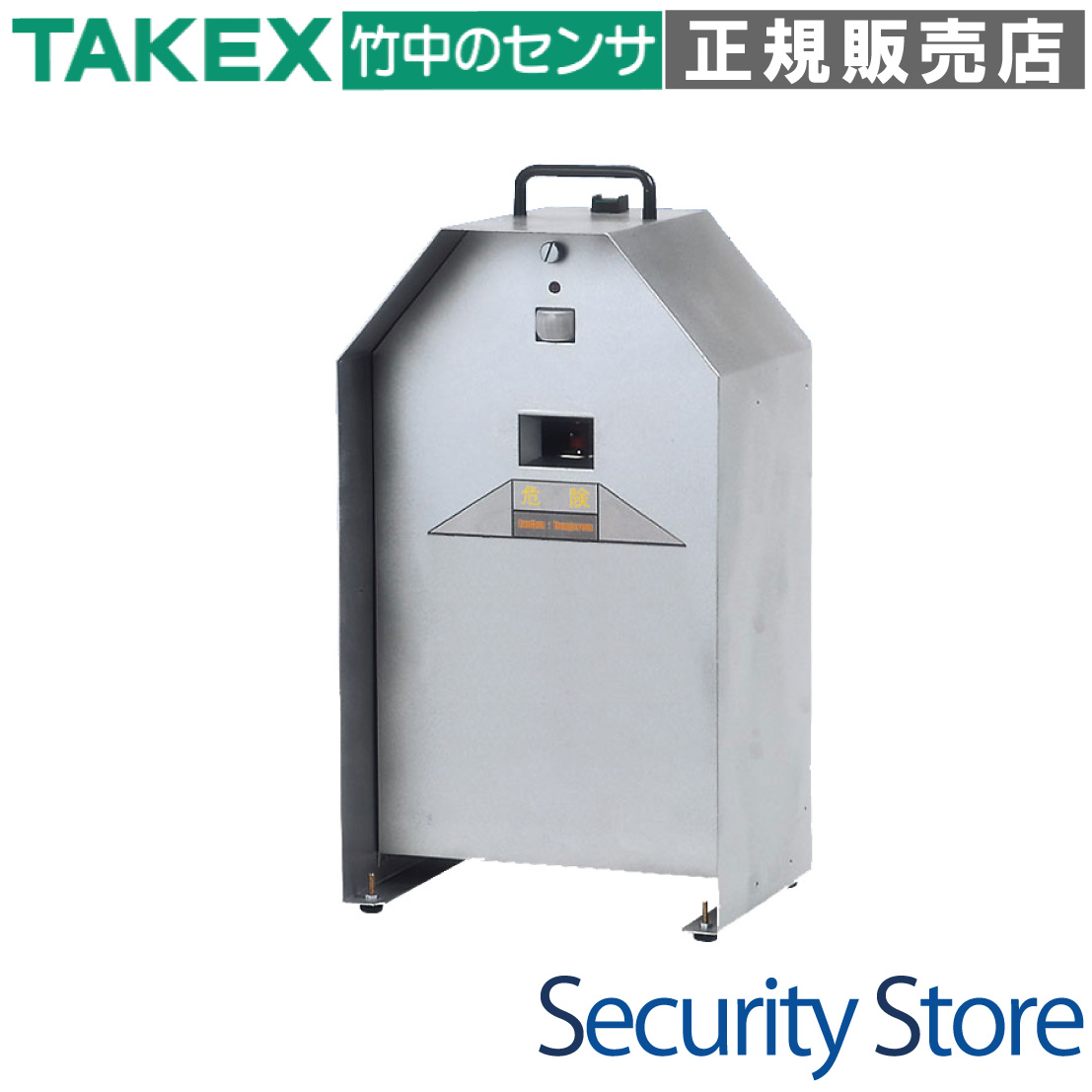

EXD-ASP2 スプレー噴射装置 外観

資料ダウンロード

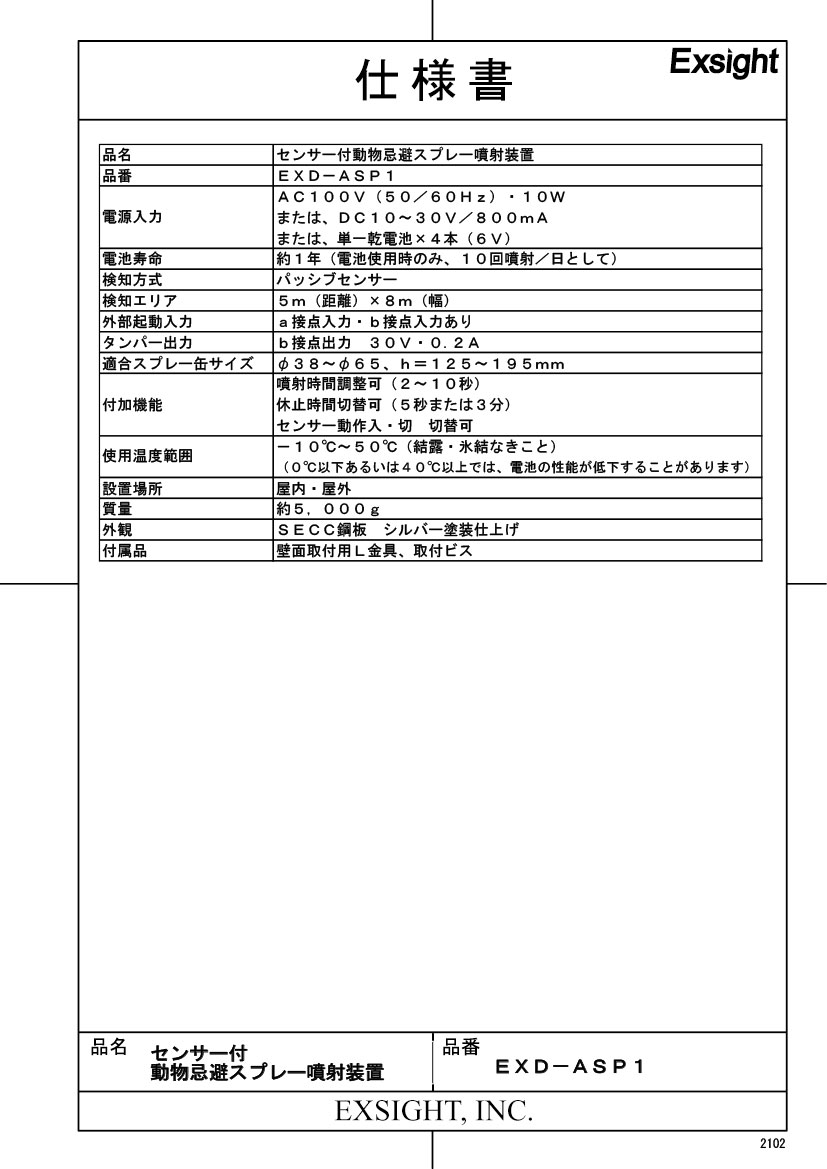

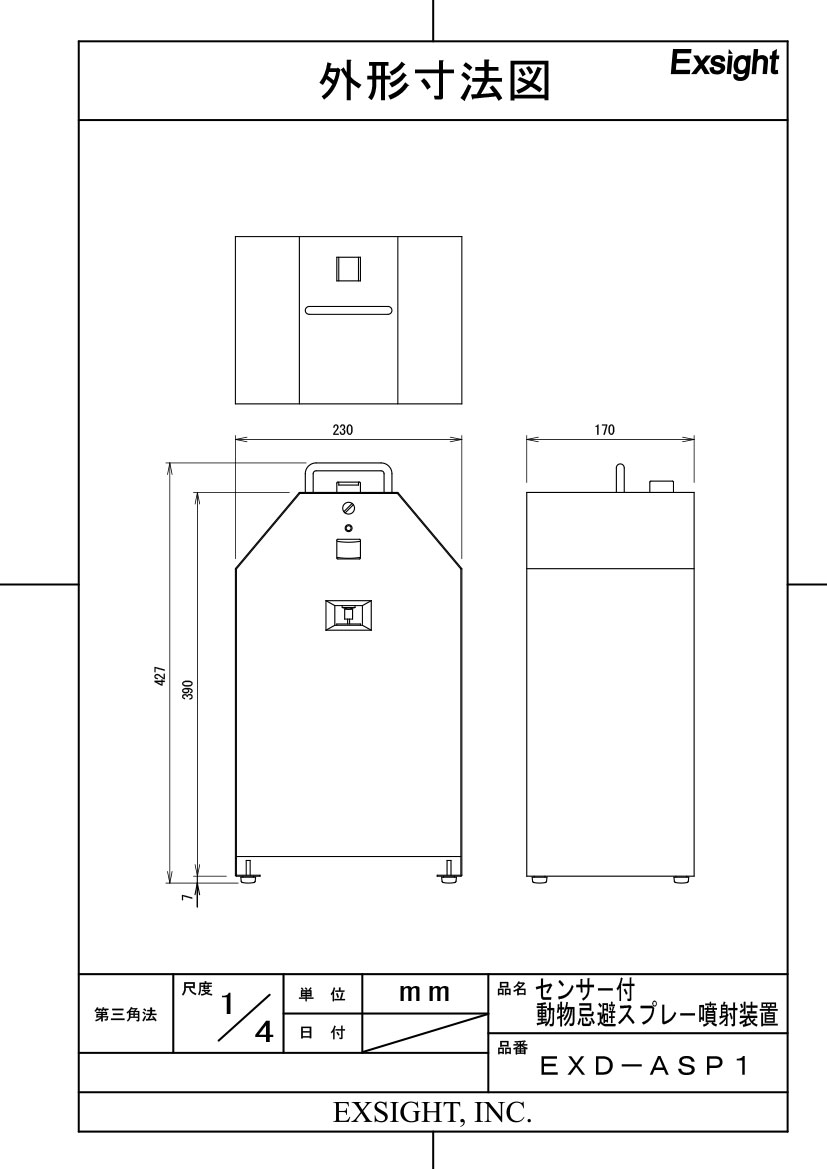

仕様書（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 畑や庭への小動物・害獣の侵入防止
  • 防犯センサーと連動した不審者への威嚇
  • 工事現場等の立ち入り禁止エリアの警告
  • センサー検知による自動消臭・芳香噴射

導入前に確認したいポイント

  • 電源は1系統のみ使用（併用は厳禁）
  • スプレー缶は別売り（規定サイズを確認）
  • 周囲に火気がないか（推進ガスの引火防止）
  • 設置高さと噴射方向の適切な選定

特長

高トルク・メカニカルストローク駆動システム

内部に高トルクの駆動モーターとカム機構を搭載。外部からの起動信号を受けると、機械的に「ノズル押さえ」を押し下げ、市販のスプレーを確実に噴射させます。流体制御ではなく物理的なプッシュ機構のため、多くの市販スプレーをそのまま利用できる汎用性が強みです。

現場を選ばない3WAY電源システム

AC100V、DC10〜30V、単一乾電池4本の3つの給電方法に対応しています。恒久的なセキュリティシステムへの組み込みから、電源確保が難しい屋外や仮設現場での運用まで、設置場所のインフラ状況に左右されない柔軟な設計が可能です。

幅広い市販スプレー缶に対応

直径38〜65mm、高さ125〜195mmという広範な規格サイズのスプレー缶を装着可能です。忌避剤、マーキング塗料、消臭剤、芳香剤など、用途に合わせて中身を自由に選択・交換でき、ランニングコストも抑えられます。

精密な噴射コントロール機能

1回の動作に対する噴射時間を「2秒〜10秒」の間で無段階に調整可能です。威嚇であれば短く、空間の濃度を上げたい忌避・芳香であれば長くするなど、現場の目的やスプレーの性質に合わせた最適化が行えます。

無駄打ちを防ぐ「噴射休止時間」設定

一度噴射した後の休止インターバルを「5秒」または「3分」から選択できます。特に3分設定は、人通りの多い場所やセンサーの頻繁な検知によるスプレーの早期枯渇を防ぎ、効率的な運用をサポートします。

堅牢な屋外対応スチール筐体

SECC鋼板（シルバー塗装）を採用した堅牢なボディは、屋外設置も可能な防滴構造です。防犯機器としての耐久性を備え、長期間の運用に耐えうる設計となっています。

セキュリティを支えるタンパー出力

本体カバーが不正に開けられた際に信号を出す「タンパー出力」を搭載。セキュリティコントローラー等と連動させることで、機器自体へのいたずらや盗難をいち早く検知することができます。

ユニバーサルな接点入力仕様

無電圧のa接点およびb接点の両方に対応。既存の防犯センサーや監視システム、スイッチ類と容易に連動させることができ、システム構築の幅を広げます。

選定時に評価したい強み

  • 高い汎用性： ホームセンター等で入手可能な市販スプレーを有効活用できる。
  • 容易な施工： 乾電池駆動が可能で、配線工事なしでも即日稼働が可能。
  • 長期運用設計： 乾電池使用時でも約1年の長寿命（1日10回噴射時）。
  • 調整の柔軟性： 噴射時間とインターバルの両方を現場で微調整できる。

施工・設置ガイド

設置の際は、対象物までの飛散距離（約2m〜4mが効果的）を考慮し、L金具で強固に固定してください。また、誤動作防止のため以下の点に留意してください。

確認項目 この製品での考え方
電源の選定 AC、DC、電池のいずれか1つのみを接続。同時接続は基板焼損の原因となります。
スプレーのセット ノズルと本体プッシャーが「軽く触れる程度」に缶受け台の高さを微調整します。
火気の確認 可燃性ガスを含むスプレーを使用する場合、火気のある場所は絶対避けてください。
設置高さ 人間や動物の顔面（眼球）に直接至近距離で当たらない高さを推奨します。

製品仕様

項目 内容
品番 EXD-ASP2
電源入力 AC100V(50/60Hz)・10W
又は、DC10〜30V/800mA
又は、単一乾電池×4本(6V)
電池寿命 約1年(電池使用時のみ、10回噴射/日として)
外部起動入力 無電圧接点入力（a接点入力・b接点入力有り）
タンパー出力 b接点出力 30V/0.2A（カバー開で開）
適合スプレー缶サイズ 外径：φ38〜φ65mm
高さ：125〜195mm
噴射時間調整 約2秒〜10秒（可変ボリューム）
休止時間切替 5秒 又は 3分（ディップスイッチ切替）
動作表示灯 内部LED：噴射時に点灯/点滅（電池消耗時は不点灯）
設置場所 屋内・屋外（防滴仕様）
使用可能周囲温度 -10℃〜+50℃
(0℃以下あるいは40℃以上では電池性能が低下する場合あり)
質量 約5,000g
外観材質 SECC鋼板 シルバー塗装仕上げ
付属品 壁面取付用L金具、取付ビス

FAQ

Q：どんなスプレーでも使えますか？ A：直径38〜65mm、高さ125〜195mmの一般的なサイズであれば、多くの市販品が使用可能です。ただし、ノズル形状が特殊なものは物理的に押せない場合があるため、事前に確認を推奨します。
Q：電池とAC電源をバックアップとして併用できますか？ A：いいえ、できません。複数の電源を同時に接続すると、基板のショートや発火の恐れがあるため、必ずいずれか1系統のみを使用してください。
Q：電池が切れたことはどうやって分かりますか？ A：外部入力があった際に、通常点灯する内部の検知表示灯が光らなくなります。これが電池交換のサインです。
Q：屋外で雨に濡れても大丈夫ですか？ A：防滴仕様ですので通常の雨天であれば屋外設置可能ですが、水没する場所や下からの激しい泥はねがある場所は避けてください。
Q：センサーは内蔵されていますか？ A：本機(EXD-ASP2)にはセンサーは内蔵されていません。外部のセンサーやコントローラーからの信号で動作します。
Q：b接点のセンサーを接続する際の注意点は？ A：b接点（常時閉）を使用する場合は、工場出荷時に端子に付いている「短絡板」を必ず取り外して配線してください。
Q：噴射の勢い（飛距離）は調整できますか？ A：飛距離はスプレー缶自体のガス圧に依存します。本機側で調整できるのは「噴射する時間の長さ（秒数）」のみとなります。
Q：動物忌避以外にも使えますか？ A：はい。芳香スプレーを入れて店舗の消臭・香り付けに使用したり、防犯用のマーキングスプレーを入れて威嚇に使用するなど、多用途に使えます。
Q：休止時間「3分」設定はどういう時に使いますか？ A：人通りが多くセンサーが何度も反応してしまう場所などで、スプレーがすぐに空にならないようインターバルを設ける際に有効です。
Q：寒冷地でも使用可能ですか？ A：動作範囲は-10℃までですが、0℃以下では電池の出力が低下しやすいため、氷点下での運用はACまたはDC電源の使用を推奨します。
