組込型接点入力ユニット バスネット専用 [BUS-U5-SC]

組込型接点入力ユニット バスネット専用 [BUS-U5-SC]

販売価格: 会員のみ販売

商品詳細

TAKEX / 竹中エンジニアリング 組込型接点入力ユニット バスネット専用 防犯・セキュリティ機器

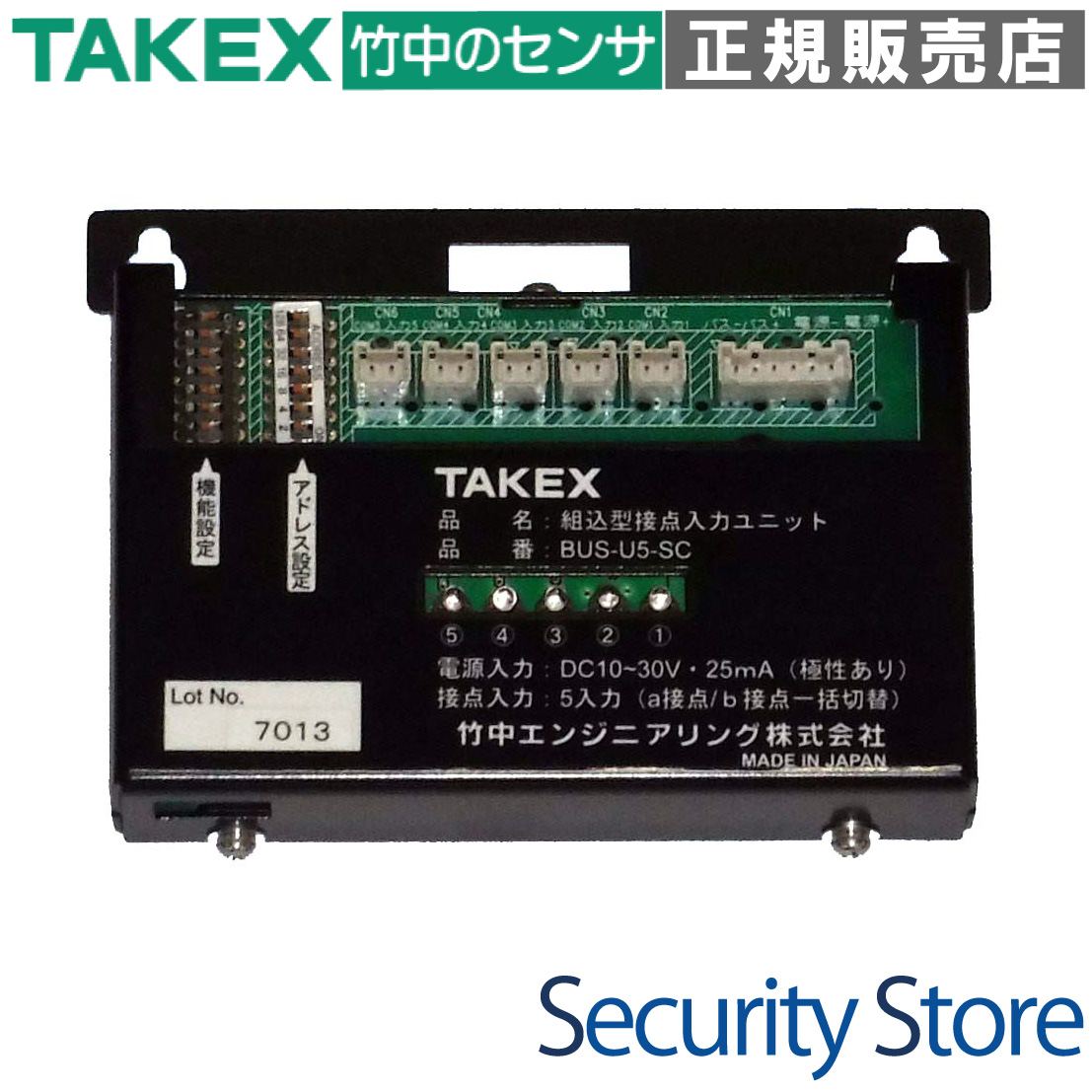

BUS-U5-SC 組込型接点入力ユニット バスネット専用

省配線・省施工を追求した高速多重伝送システム「バスネット」に対応した、5点接点入力用の組込型ユニットです。

無電圧接点の各種センサーやスイッチをバスラインへ統合し、システム全体の配線コストを大幅に削減します。コンパクトな基板設計により、既存のハウジングや盤内への組み込みが極めて容易な法人向けプロフェッショナルモデルです。

  • 型番： BUS-U5-SC
  • 製品名： 組込型接点入力ユニット バスネット専用
  • 伝送方式： バスネット方式（時分割多重伝送方式）
  • 収容数： 最大5系統（無電圧接点入力）
  • 設置環境： 盤内・ハウジング内専用（組込型）
  • 主な特長： 自動アドレッシング、電圧監視機能、タンパー切換対応

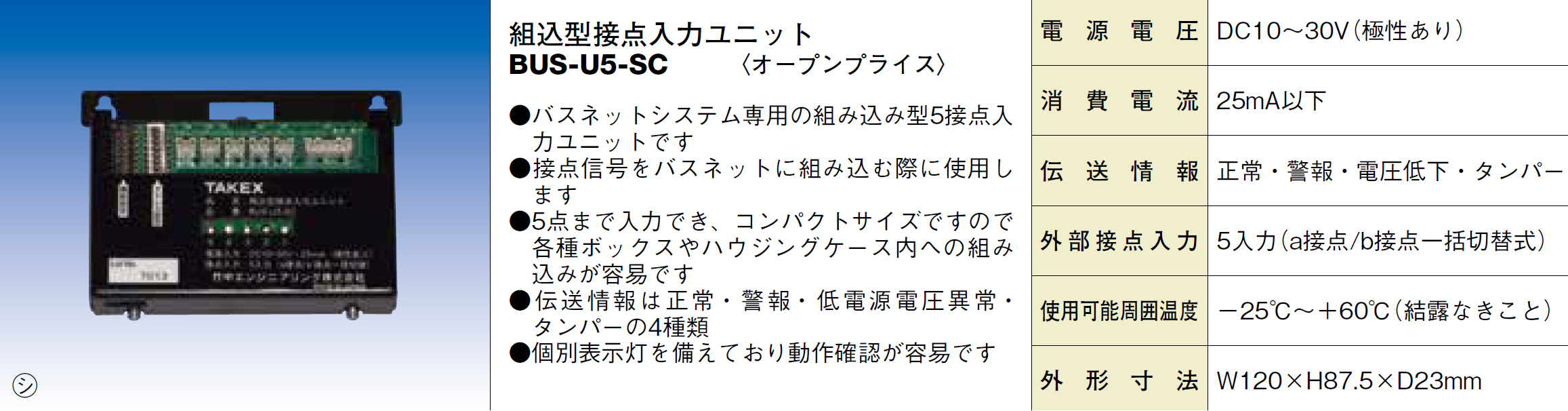

BUS-U5-SC 組込型接点入力ユニット

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • バスネットシステムによる省配線構築
  • 既存の盤内・キャビネットへの入力増設
  • 複数の防犯センサーの一括管理
  • 長距離配線が必要なセキュリティ現場
  • 施工工数を削減したい大規模プロジェクト

導入前に確認したいポイント

  • バスネット対応コントローラが必要（専用品）
  • 組込型のため防水・防塵筐体が必要
  • 全5入力はa接点/b接点の一括切替制
  • アドレス重複を防ぐための設計管理
  • JST製XAコネクタの圧着工具・部材

特長

バスネット統合による劇的な省配線化

本機は時分割多重伝送方式「バスネット」を採用しており、複数の接点信号をわずか数本のラインで伝送します。従来の1対1配線に比べ、配線量と施工時間を劇的に削減し、メンテナンス時の配線管理も簡素化します。

5チャンネルの柔軟な接点入力

1台で最大5系統の無電圧接点入力を収容可能です。a接点（N.O.）とb接点（N.C.）はDIPスイッチにより一括で切り替えられ、接続するセンサーの仕様に合わせて柔軟に設定できます。

カスケード・マルチプレクス（自動アドレッシング）

接点入力(1)のアドレスを設定するだけで、入力(2)〜(5)のアドレスが自動的に連番で割り振られる独自のロジックを搭載しています。現場でのスイッチ設定ミスを抑制し、設定作業のスピードを向上させます。

省スペースを極めたコンパクトな組込設計

幅120mm、高さ87.5mm、奥行23mmの極めてコンパクトなサイズを実現。ステンレス製の電着黒塗装仕上げの基板は、TAKEX製品のハウジング内や市販のキャビネット内へスムーズにマウント可能です。

高度なタンパー（破壊検知）切替機能

入力(5)は、通常の防犯入力としての役割だけでなく、設定により「外部タンパー入力」として機能させることが可能です。機器本体の破壊やカバー開放などの異常を、独立した重大アラームとしてコントローラへ伝送できます。

アドレス解放機能によるシステム最適化

使用しない入力端子を内部設定で「無効」にすることで、その端子に割り当てられるはずだったアドレスをシステム上で解放できます。限られたアドレスリソースを他のデバイスに有効活用できる、設計自由度の高い仕様です。

個別表示灯による迅速なステータス確認

各入力チャンネルに対応した赤色LED表示灯を装備しています。センサーの動作状況を端末側で直接確認できるため、施工時の導通点検や障害発生時の切り分け作業が迅速に行えます。

システムを守る自己診断・電圧監視機能

本機は供給電圧を常に監視しており、配線抵抗による電圧降下や電源異常を検知すると「電源電圧異常」信号をコントローラへ送出します。完全なシステムダウンに至る前に対処が可能な、高い信頼性を誇ります。

選定時に評価したい強み

  • 施工効率： 自動連番アドレス設定により、設定工数を大幅に削減。
  • 信頼性： 電圧低下監視機能を備え、BtoBの現場に求められる保守性を確保。
  • 拡張性： 使用しないアドレスを解放し、最大255アドレスを効率的に運用可能。
  • 耐久性： -25℃〜+60℃の広い動作温度範囲で、過酷な環境（盤内）に対応。

施工・設置ガイド

本機は精密な電子基板を用いた組込型機器です。必ず専用の盤内、または防水性のあるハウジング内に設置してください。

確認項目 この製品での考え方・注意点
取付ピッチ 102mm（ダルマ穴形状）。M4またはφ4のビスで固定してください。
配線方式 JST製XAコネクタを採用。確実な接続と省スペース化を実現しています。
伝送距離 最遠端まで1,000m、総延長4,000m以内（バスネット規定に準ずる）。
接点論理 a接点/b接点はユニット内一括切替。混在させることはできません。

製品仕様

項目 内容
品名 / 品番 組込型接点入力ユニット / BUS-U5-SC
電源電圧 DC10〜30V（極性あり）
消費電流 25mA
伝送方式 バスネット方式（時分割多重伝送方式）
伝送信号 正常、警報（接点入力時）、電圧低下（電源電圧異常時）
外部接点入力 5入力（a接点/b接点 一括切替式）
※入力(2)〜(5)は使用設定により選択式
※入力(5)は接点入力/タンパー入力切替可能（タンパー時はb接点固定）
受付応答速度 300msec以上
入力受付抵抗 1kΩ以下
表示灯（LED） [メモリー表示] 接点入力時：赤色点灯（点検モード時）、メモリー時：赤色点灯
[入力状態表示] 接点開時：赤色点灯
使用可能周囲温度 -25℃ 〜 +60℃（結露なきこと）
設置場所 盤内（ハウジング内）専用
配線接続方式 コネクタ接続式（JST製XAコネクタ）
質量 約210g
外観材質 ステンレス（電着黒塗装）

FAQ

Q：a接点とb接点のセンサーを混ぜて接続できますか？ A：いいえ、できません。本ユニットの接点切替は5入力一括となっております。異なる接点論理のセンサーを使用する場合は、別のユニットを用意するか、センサー側の接点仕様を統一してください。
Q：アドレスの設定はどのように行いますか？ A：基板上の8極DIPスイッチを使い、2進数で接点入力(1)のアドレスを設定します。入力(2)以降は設定したアドレスから自動的に連番で割り当てられます。
Q：5チャンネルすべてを使わない場合はどうすればいいですか？ A：機能設定スイッチにより、使用しない端子を「OFF（使用しない）」に設定できます。これにより無駄なアドレス消費を防ぎ、他機器への割り当てが可能になります。
Q：入力(5)のタンパー設定とは何ですか？ A：入力(5)を通常のセンサー入力ではなく、機器の蓋の開閉などを検知する「タンパー信号」として扱う機能です。この設定時、入力(5)は独立したアドレスを持たず、入力(1)のタンパー異常として伝送されます。
Q：バスネット以外のシステムで使用できますか？ A：本製品はバスネット（時分割多重伝送方式）専用ユニットです。汎用の接点伝送器としては使用できず、必ずバスネット対応コントローラとの組み合わせが必要です。
Q：電源電圧が低下した場合、どのようになりますか？ A：DC10V付近まで低下すると、自己診断機能が作動し、コントローラ側へ電圧低下の異常信号を送信します。これにより不具合の早期発見が可能です。
Q：LEDが点灯しません。故障でしょうか？ A：機能設定スイッチで「使用しない」に設定されているチャンネルのLEDは点灯しません。また、モード設定が「メモリー表示」になっている場合、運用状態によっては点灯しないため、まずは「入力状態表示」モードで物理的な動作をご確認ください。
Q：屋外にそのまま設置できますか？ A：できません。本機は防水構造を持たない基板露出型の「盤内専用」モデルです。屋外で使用する場合は、必ず防雨構造のハウジングやプラボックス内に収容してください。
Q：配線距離の制限はありますか？ A：バスネット全体の規定として、最遠端まで1,000m以内、総延長4,000m以内となります。また、電源の電圧降下を防ぐため、複数台接続時は1台あたりの許容距離が短くなる点に注意が必要です。
Q：コネクタは付属していますか？ A：通常、専用のJST製XAコネクタ用ハウジングとコンタクトを使用して現場で加工していただく仕様です。推奨電線はAWG20（0.95mm2相当）です。
