赤外線センサー TAKEX 竹中エンジニアリング [PXB-60TE]

赤外線センサー TAKEX 竹中エンジニアリング [PXB-60TE]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外60m警戒 IP55防塵・防滴 二重変調方式

PXB-60TE 赤外線センサー（屋外60m用）

独自の二重変調方式と2段ハイパワービームを採用し、外乱光や悪天候に極めて強い屋外警戒用赤外線センサーです。従来品比40%の省エネ設計とIP55の防虫・防滴構造により、過酷な環境下でも長期にわたり安定した信頼性を提供します。

  • 型番 PXB-60TE
  • 製品名 赤外線センサー（2段ビーム対向型）
  • 警戒距離 屋外60m以内
  • 検出方式 近赤外線ビーム遮断方式（二重変調方式）
  • 保護構造 IP55相当（防塵・防滴・防虫設計）
  • 電源電圧 DC 10V ? 28V（無極性）

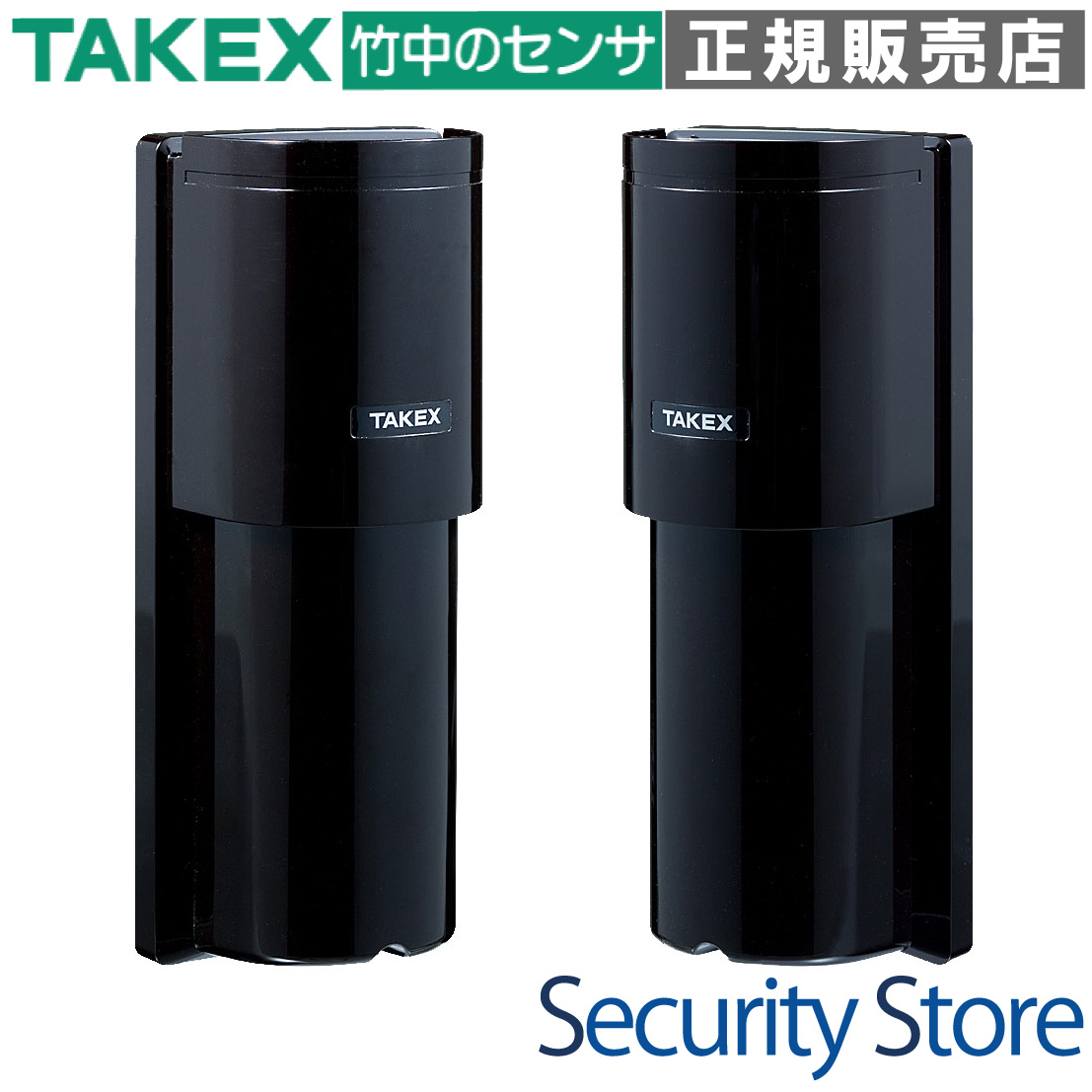

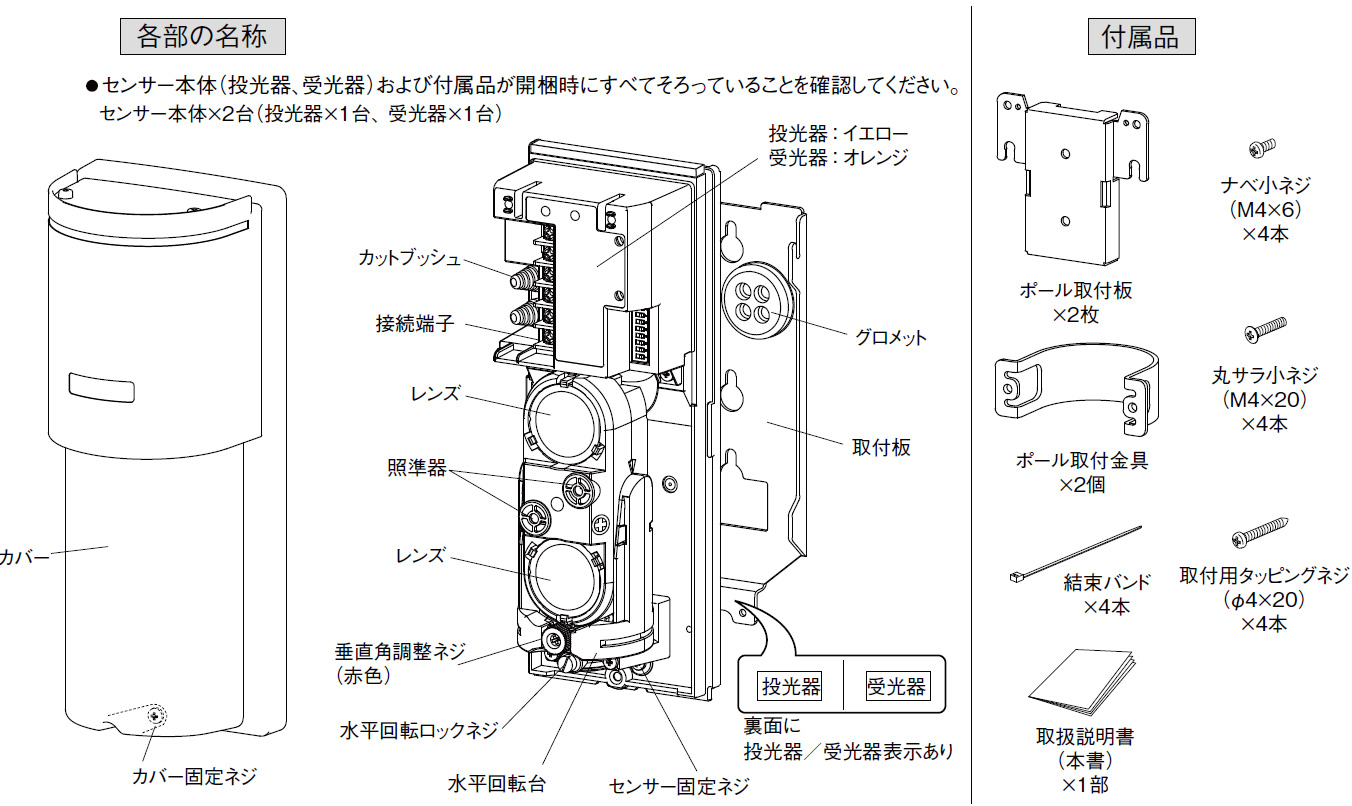

PXB-60TE 赤外線センサー 外観画像

資料ダウンロード

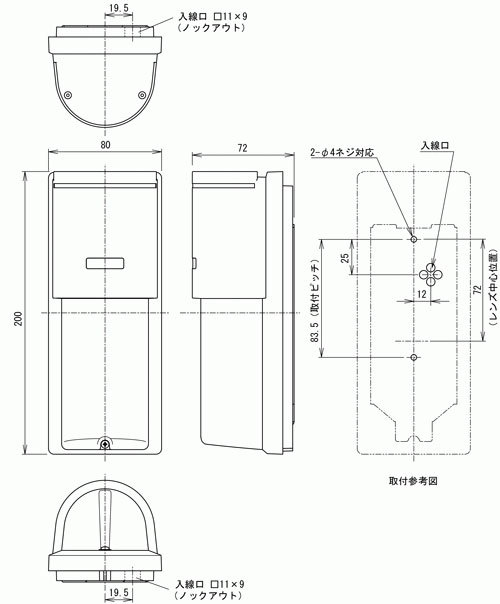

製品写真（GIF） 仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の敷地外周境界警備
  • 重要施設の侵入検知システム
  • 一般住宅・店舗の外構セキュリティ
  • 資材置場など、霧や降雪が多い屋外環境

導入前に確認したいポイント

  • 警戒距離が60m以内であるか
  • 設置高さ（推奨80cm）を確保できるか
  • 光軸上に揺れる樹木等の障害物がないか
  • 電源電圧（DC10〜28V）の供給が可能か

主な特長

外乱光に強い「二重変調方式」

当社独自の二重変調方式と光電変換回路の組み合わせにより、太陽光や車のヘッドライトといった強力な外乱光との識別性を飛躍的に高めています。これにより、屋外での誤動作を最小限に抑え、確実な警戒を実現します。

悪天候をものともしない「2段ハイパワービーム」

感度余裕100倍、距離余裕10倍（最大到達距離600m）のハイパワービームを採用。霧、雪、豪雨といった環境悪化時でも、赤外線エネルギーを十分に確保することで安定した動作を維持します。また、ワイドピッチ設計により、鳥や落葉による瞬間的な遮断による誤動作も低減します。

施工性を追求した「サウンドチェック」と「ターゲットカラー」

光軸調整時に受光状態を音で知らせる「ツーステップサウンドチェック」機能を搭載。テスターがなくても音の断続・連続により良判定が可能です。また、内部ユニットに視認性の高いオレンジとイエローを採用し、遠方からの光軸調整を容易にしています。

徹底した「防虫・防滴設計」

電線入線口を包み込む防虫ブッシングや止水構造を採用し、IP55相当の保護性能を実現。基板への虫の侵入や結露による腐食を防ぎ、長期にわたる信頼性を担保します。

選定時に評価したい強み

  • 耐サージ性能： 誘導雷による被害を低減する強化された雷対策設計。
  • 省エネ設計： 従来品比で消費電流を40%以上低減。電源装置の小型化が可能。
  • 微調整機構： 水平±95°、垂直±10°の広い調整範囲と、設定を固定するロック機構。
  • アラームメモリー： 複数設置時にどのセンサーが発報したかをLED点滅で後から特定可能。

施工・設置ガイド

設置の基本

センサーの設置高さは、地面から中心まで80cm前後を推奨します。これにより、人間の腰付近をビームが通過し、潜り抜けや飛び越えを効果的に防ぎます。また、警戒距離が長くなるほどビームは円錐状に広がるため（距離の約3%の広がり）、その範囲内に樹木や洗濯物などの動く障害物がないことを確認してください。

インジケーターの挙動

表示灯 状態 内容
投光表示灯（赤） 点灯 通電中（カバー開時のみ）
アラーム／受光感度表示灯（赤） 点灯 警報出力中（遮光状態）
アラーム／受光感度表示灯（赤） 点滅 受光感度不足（光軸ズレ、汚れ、悪天候）
メモリー表示灯（赤） 点滅 過去に警報動作があったことを記憶

内部設定（DIPスイッチ）

No. 機能 設定内容
1/2 変調周波数 1CH?4CH切替。複数段設置時の相互干渉を防止。
3 アラームメモリー 発報履歴の保持設定（あり／なし）。
4 サウンドチェック 受光状態の音出し設定（ON／OFF）。
5/6 検知応答時間 0.05秒 / 0.1秒 / 0.25秒 / 0.7秒から選択。
7 警報出力接点 a接点／b接点の切替。

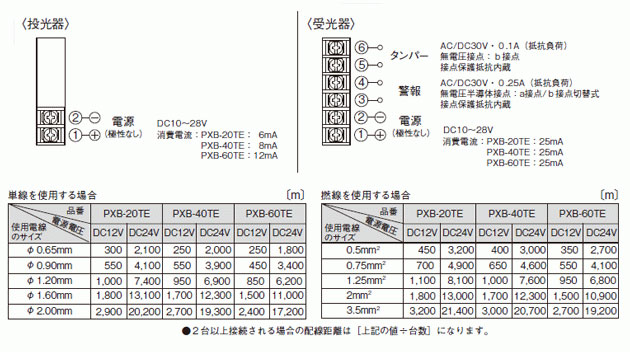

配線距離の目安（PXB-60TE）

電線サイズ DC12V使用時 DC24V使用時
φ0.65mm (0.3mm?) 250m 1,800m
φ0.90mm (0.6mm?) 450m 3,400m
φ1.20mm (1.25mm?) 950m 6,800m

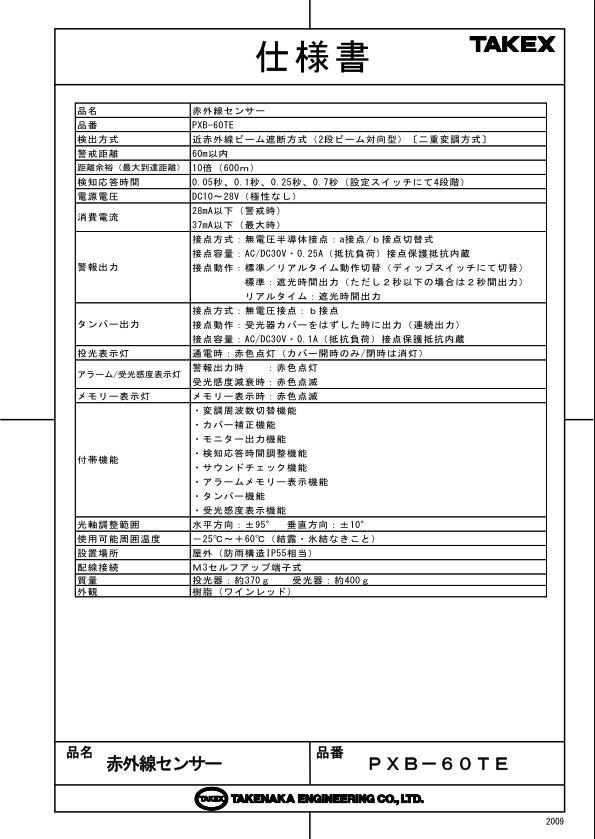

製品仕様

項目 内容
品名赤外線センサー
品番PXB-60TE
検出方式近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離60m以内
距離余裕（最大到達距離）10倍（600m）
検知応答時間0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階）
電源電圧DC10?28V（極性なし）
消費電流28mA以下（警戒時）
37mA以下（最大時）
警報出力接点方式：無電圧半導体接点：a接点／b接点切替式
接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
接点動作：標準／リアルタイム動作切替（ディップスイッチにて切替）
標準：遮光時間出力（ただし2秒以下の場合は2秒間出力）
リアルタイム：遮光時間出力
タンパー出力接点方式：無電圧接点：b接点
接点動作：受光器カバーをはずした時に出力（連続出力）
接点容量：AC/DC30V・0.1A（抵抗負荷）接点保護抵抗内蔵
投光表示灯通電時：赤色点灯（カバー開時のみ／閉時は消灯）
アラーム／受光感度表示灯警報出力時：赤色点灯、受光感度減衰時：赤色点滅
メモリー表示灯メモリー表示時：赤色点滅
付帯機能変調周波数切替機能、カバー補正機能、モニター出力機能、検知応答時間調整機能、サウンドチェック機能、アラームメモリー表示機能、タンパー機能、受光感度表示機能
光軸調整範囲水平方向：±95°、垂直方向：±10°
使用可能周囲温度?25℃?＋60℃（結露・氷結なきこと）
設置場所屋外（防雨構造IP55相当）
配線接続M3セルフアップ端子式
質量投光器：約370g、受光器：約400g
外観樹脂（ワインレッド）

FAQ

Q：二重変調方式とは何ですか？ A：赤外線ビームに独自の変調を掛けることで、太陽光や車のヘッドライトといった外乱光と、センサー本来の信号を高い精度で識別する技術です。これにより屋外での誤動作を大幅に抑制します。
Q：霧や雪が降っても大丈夫ですか？ A：はい。警戒距離60mに対して最大到達距離600m（10倍）のハイパワービームと、100倍の感度余裕を持っているため、視界不良時でも安定して動作します。
Q：光軸調整を一人で行うコツはありますか？ A：サウンドチェック機能をONにしてください。受光感度が良好になると断続音から連続音（ピー）に変わるため、テスターなしでも最適な角度を見つけられます。
Q：推奨される設置高さは？ A：地面からセンサーの中心まで80cm前後を推奨しています。これは、人間の胴体部分を確実に検知しつつ、小動物などの影響を最小限にするための最適な高さです。
Q：上下2段に設置した場合、お互いに干渉しませんか？ A：4チャンネルの変調周波数切替機能を搭載しているため、異なるチャンネルに設定することで相互干渉を防ぐことが可能です。
Q：消費電流はどのくらいですか？ A：警戒時で28mA以下です。従来品（PB-TEシリーズ）に比べて40%以上の低消費電流化を実現しており、システム全体の電源容量を抑えられます。
Q：保護等級（IP）は？ A：IP55相当です。防塵・防滴に加え、防虫ブッシングによる虫の侵入対策も施されています。
Q：アラームメモリー機能とは何ですか？ A：発報したセンサーのLEDを点滅させ続ける機能です。複数のセンサーを1回線で運用している場合、どの場所で侵入があったかを後から確認できます（1時間後に自動リセット）。
Q：検知応答時間は変更できますか？ A：はい。0.05秒（全力疾走）から0.7秒（低速歩行）まで、設置場所の環境に合わせて4段階で設定可能です。
Q：電源の極性はありますか？ A：いいえ、無極性ですのでDC10〜28Vの範囲であればプラス・マイナスを気にせず配線いただけます。
