赤外線センサー TAKEX 竹中エンジニアリング [PXB-40TE]

赤外線センサー TAKEX 竹中エンジニアリング [PXB-40TE]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 2段ビーム対向型 屋外40m警戒 IP55防滴

赤外線センサー PXB-40TE

PXB-40TEは、屋外40mまでの警戒に対応した2段ビーム対向型のプロフェッショナル赤外線センサーです。独自の二重変調方式により、太陽光や車のヘッドライトといった外乱光による誤動作を極限まで抑え、過酷な屋外環境でも安定した防犯・警戒を実現します。

  • 型番： PXB-40TE
  • 方式： 近赤外線ビーム遮断方式（二重変調方式）

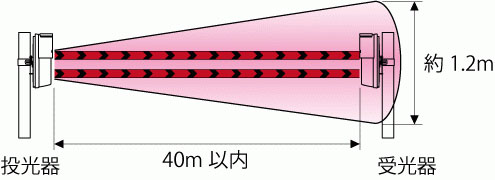

  • 警戒距離： 屋外40m以内（最大到達距離400m）
  • 主な用途： 工場・倉庫の外周警戒、重要施設の侵入検知、駐車場の出入管理
  • 保護等級： IP55相当（防塵・防滴・防虫設計）
  • 電源電圧： DC10V 〜 28V（無極性）

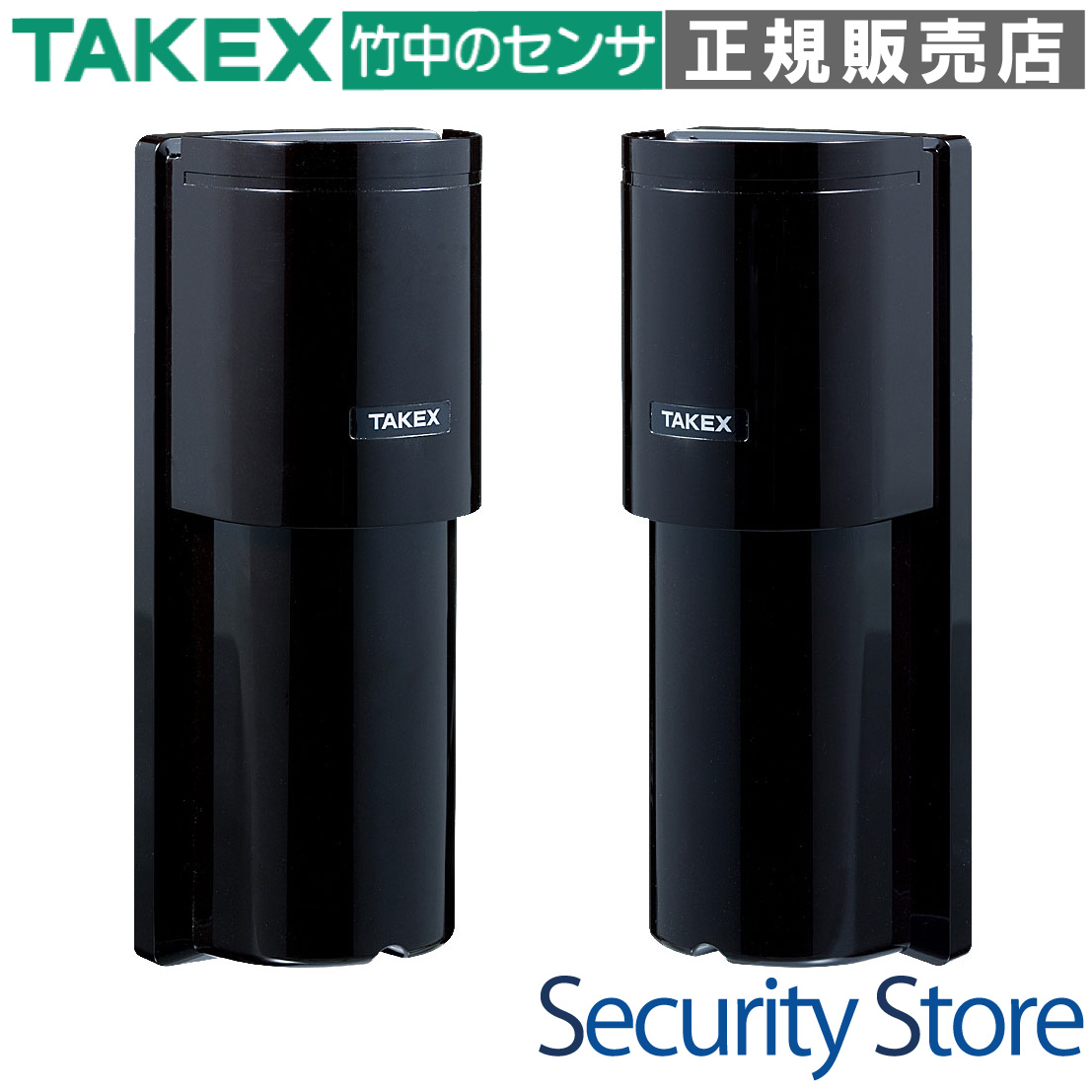

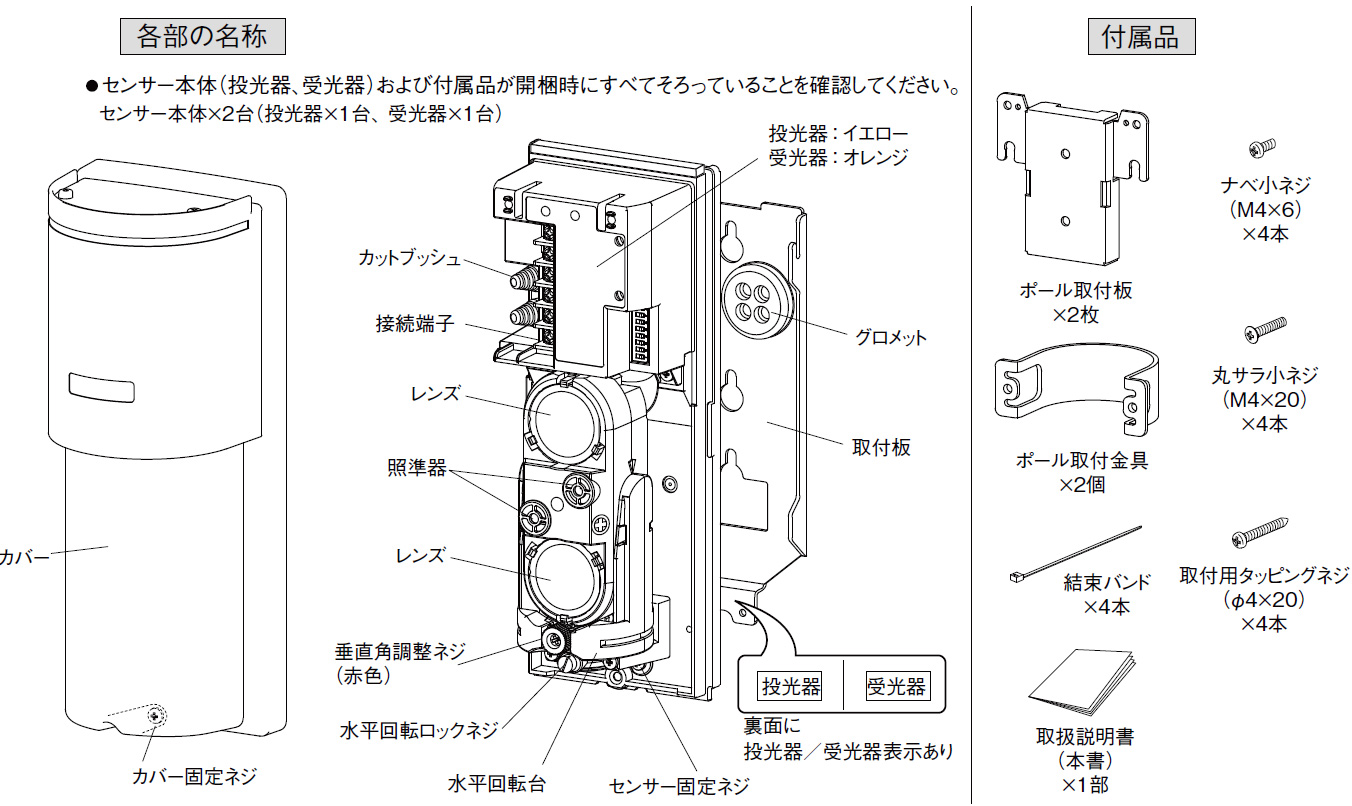

赤外線センサー PXB-40TE 製品画像

資料ダウンロード

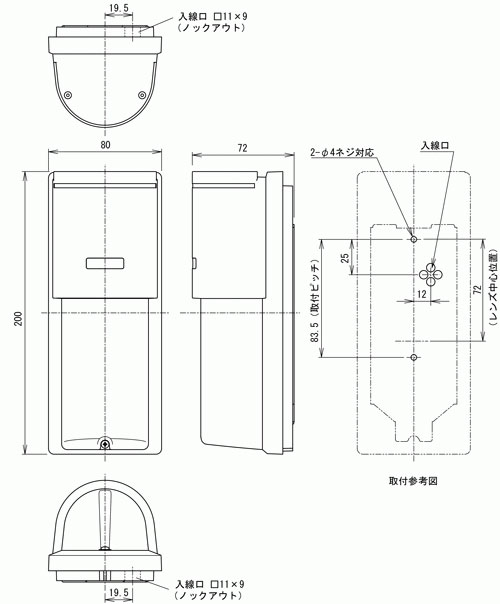

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場、倉庫、オフィスビルの外周警戒
  • 資材置き場や駐車場の不審者侵入検知
  • 重要施設への接近・侵入に対するアラート
  • 悪天候下でも高い信頼性が求められる屋外環境

導入前に確認したいポイント

  • 警戒距離が40m以内であるか（光芒の広がりを考慮）
  • 取付高さが地面から約80cm（腰の高さ）に確保できるか
  • 電源がDC10V〜28Vの範囲で供給可能か
  • 設置場所が振動のない強固な壁面やポールであるか

特長

外乱光に強い独自の「二重変調方式」

太陽光や車のヘッドライトといった強力な外乱光は、赤外線センサーにとって誤動作の大きな要因となります。PXB-40TEは当社独自の二重変調方式と光電変換回路を採用。自然光とセンサー光を高い精度で識別し、屋外でも信頼性の高い警戒を実現しています。

悪環境に強い「2段ハイパワービーム」

定格警戒距離に対して感度余裕100倍、距離余裕10倍のハイパワービームを採用。霧、雪、豪雨などの視界不良時でも、赤外線が受光器まで到達しやすく、環境悪化による誤動作を劇的に低減します。

施工を効率化する調整・診断機能

ダブルリング照準機構により、光軸調整時の視認性が大幅に向上しました。また、受光量に応じて音程が変わる「ツーステップサウンドチェック方式」を採用。テスターがない現場でも、音を頼りに最適な調整ポイントを見極めることが可能です。

高度な防虫・防滴設計

電線導入部に防虫ブッシングを採用し、止水構造を強化することでIP55相当の性能を確保。虫や水の侵入による基板腐食を防ぎ、長期間にわたり安定した性能を維持します。

選定時に評価したい強み

  • 耐環境性： 距離余裕10倍のハイパワービームで、悪天候に極めて強い
  • 誤報対策： 二重変調方式により、西日やヘッドライトの影響を受けにくい
  • 省エネ性： 従来品比で消費電流を40%以上削減、電源装置の小型化が可能
  • 施工性： 調整用サウンド機能と±95°の広い水平調整角で設置がスムーズ
  • メンテナンス： アラームメモリー機能で、発報した機体を特定しやすい

LED表示や動作状態

表示灯名称 状態 内容
投光表示灯（赤） 点灯 電源通電中（カバー開時のみ）
アラーム/受光感度表示灯（赤） 点灯 警報出力中（遮光検知状態）
アラーム/受光感度表示灯（赤） 点滅 受光感度が低下（光軸ズレや汚れ、悪天候）
メモリー表示灯（赤） 点滅 過去に発報があったことを記憶（自動消灯機能付）

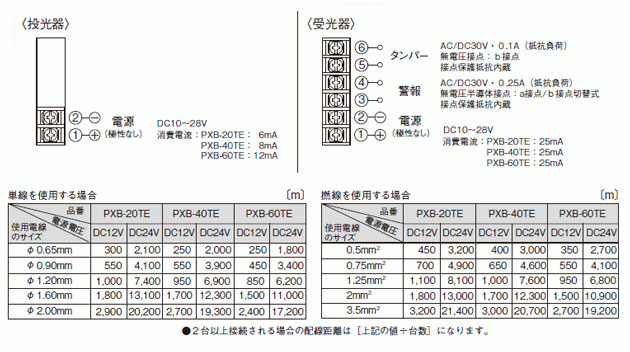

推奨配線距離（DC12V/24V時）

使用電線サイズ DC12V使用時 DC24V使用時
φ0.65mm (0.3mm?) 250m 2,000m
φ0.90mm (0.6mm?) 550m 3,900m
φ1.20mm (1.25mm?) 950m 6,900m
φ1.60mm (2.0mm?) 1,700m 12,300m

トラブルシューティング

現象 原因の可能性 処置
投光表示灯が点灯しない 電源の供給不足、断線 電源電圧の確認、配線の導通確認
遮光しても発報しない 他機からの赤外線回り込み 周波数（チャンネル）設定を変更
受光感度表示灯が点滅 光軸のズレ、カバーの汚れ 光軸の再調整、カバー清掃
断続的な誤発報 不安定な設置、小動物 取付ベースの固定強化、バードストッパー検討

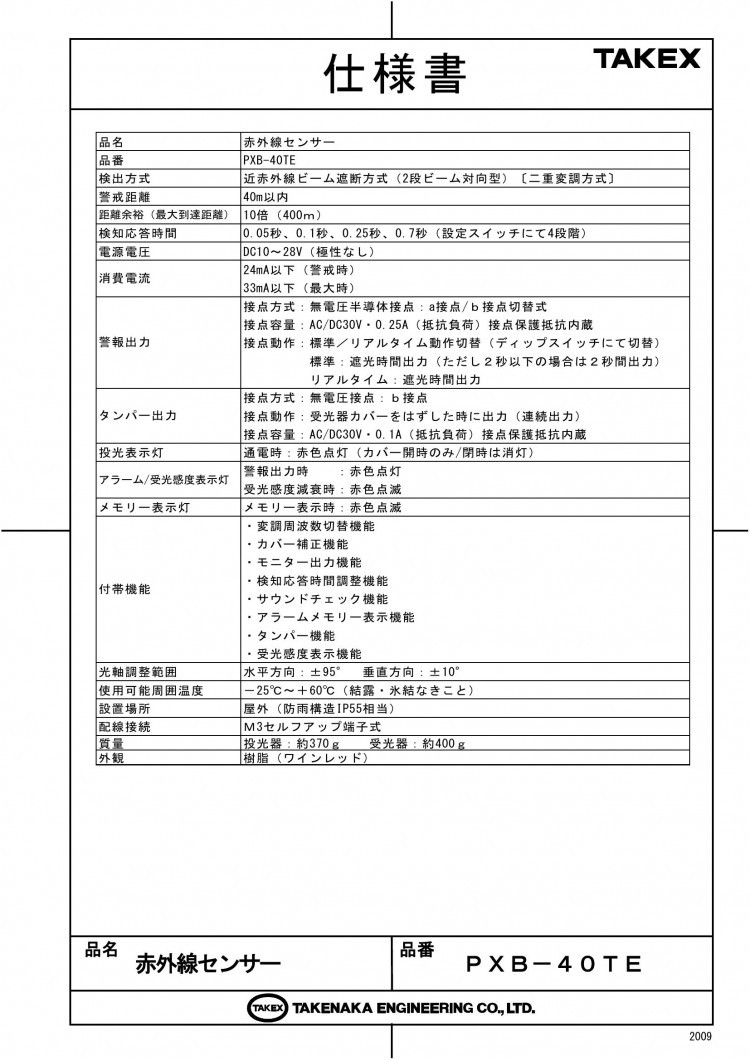

製品仕様

項目 内容
品名赤外線センサー
品番PXB-40TE
検出方式近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離40m以内
距離余裕（最大到達距離）10倍（400m）
検知応答時間0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階）
電源電圧DC10?28V（極性なし）
消費電流24mA以下（警戒時） / 33mA以下（最大時）
警報出力接点方式：無電圧半導体接点：a接点／b接点切替式
接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
接点動作：標準／リアルタイム動作切替（ディップスイッチにて切替）
標準：遮光時間出力（ただし2秒以下の場合は2秒間出力）
リアルタイム：遮光時間出力
タンパー出力接点方式：無電圧接点：b接点
接点動作：受光器カバーをはずした時に出力（連続出力）
接点容量：AC/DC30V・0.1A（抵抗負荷）接点保護抵抗内蔵
投光表示灯通電時：赤色点灯（カバー開時のみ／閉時は消灯）
アラーム／受光感度表示灯警報出力時：赤色点灯 / 受光感度減衰時：赤色点滅
メモリー表示灯メモリー表示時：赤色点滅
付帯機能変調周波数切替、カバー補正、モニター出力、検知応答時間調整、サウンドチェック、アラームメモリー表示、タンパー、受光感度表示
光軸調整範囲水平方向：±95°　垂直方向：±10°
使用可能周囲温度?25℃?＋60℃（結露・氷結なきこと）
設置場所屋外（防雨構造IP55相当）
配線接続M3セルフアップ端子式
質量投光器：約370g　受光器：約400g
外観樹脂（ワインレッド）

FAQ

Q：最大で何メートルまで警戒が可能ですか？ A：屋外で40mまでの警戒が可能です。なお、赤外線ビーム自体は最大400mまで到達するハイパワー設計となっており、悪天候時でも安定して動作します。
Q：太陽光による誤動作が心配ですが、対策はされていますか？ A：はい。独自の「二重変調方式」を採用しており、太陽光や車のヘッドライトなどの外乱光とセンサーの赤外線を正確に識別するため、誤動作は極めて少なくなっています。
Q：雨や霧の中でも正常に動作しますか？ A：はい。距離余裕10倍、感度余裕100倍のパワーを持たせているため、濃霧や豪雨などで赤外線が減衰しても、警戒状態を維持できるよう設計されています。
Q：電源は何を用意すればよいですか？ A：DC10Vから28Vの直流電源に対応しています。極性はありませんので、施工時の配線ミスも防げます。
Q：複数台を並べて設置する場合、干渉しませんか？ A：変調周波数切替機能（4チャンネル）を搭載しているため、隣接するセンサーとチャンネルを変えることで相互干渉を防止できます。
Q：虫が中に入って故障することはありませんか？ A：電線導入部に専用の防虫ブッシングを採用し、IP55相当の密閉性を確保しています。虫や水の侵入を徹底的にガードする構造です。
Q：設置高さの目安を教えてください。 A：センサーの中心が地面から約80cm程度の高さになるように設置することを推奨しています。これにより、人間の腰付近を赤外線が通るため、潜り抜けや飛び越えを防ぎやすくなります。
Q：過去に発報したかどうか後で確認できますか？ A：アラームメモリー機能を搭載しており、発報後にメモリー表示灯が点滅します。どのセンサーが反応したか一目で特定可能です。
Q：一人で光軸調整を行うのは大変ですか？ A：サウンドチェック機能により、受光量に合わせてビープ音が変化するため、テスターを見に行かなくても一人で最適な光軸調整が可能です。
Q：寒い地域での氷結対策はありますか？ A：ウェザープルーフハウジング構造により、水滴がカバー前面で凍結しにくい設計となっています。使用温度範囲も-25℃まで対応しています。
```
