防水型マグネットスイッチ B接点型 N.C. ブラウン TAKEX 竹中エンジニアリング [MG-103WSb(B)]

防水型マグネットスイッチ B接点型 N.C. ブラウン TAKEX 竹中エンジニアリング [MG-103WSb(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX マグネットスイッチ IPX7防水 屋外対応 B接点

防水型マグネットスイッチ MG-103WSb(B) ブラウン

JIS防水等級7相当の高度な密閉性を実現。風呂場や屋外門扉、湿度の高い過酷な環境下でも長期間安定して動作する、プロ仕様のB接点型マグネットスイッチです。

  • 型番： MG-103WSb(B)
  • 接点方式： 無電圧b接点（N.C.）
  • 防水性能： JIS防水等級7相当（防浸形）
  • セット距離： 18mm
  • 設置環境： 屋内・屋外（風呂、サッシ、門扉等）
  • カラー： ブラウン
防水型マグネットスイッチ MG-103WSb(B)

資料ダウンロード

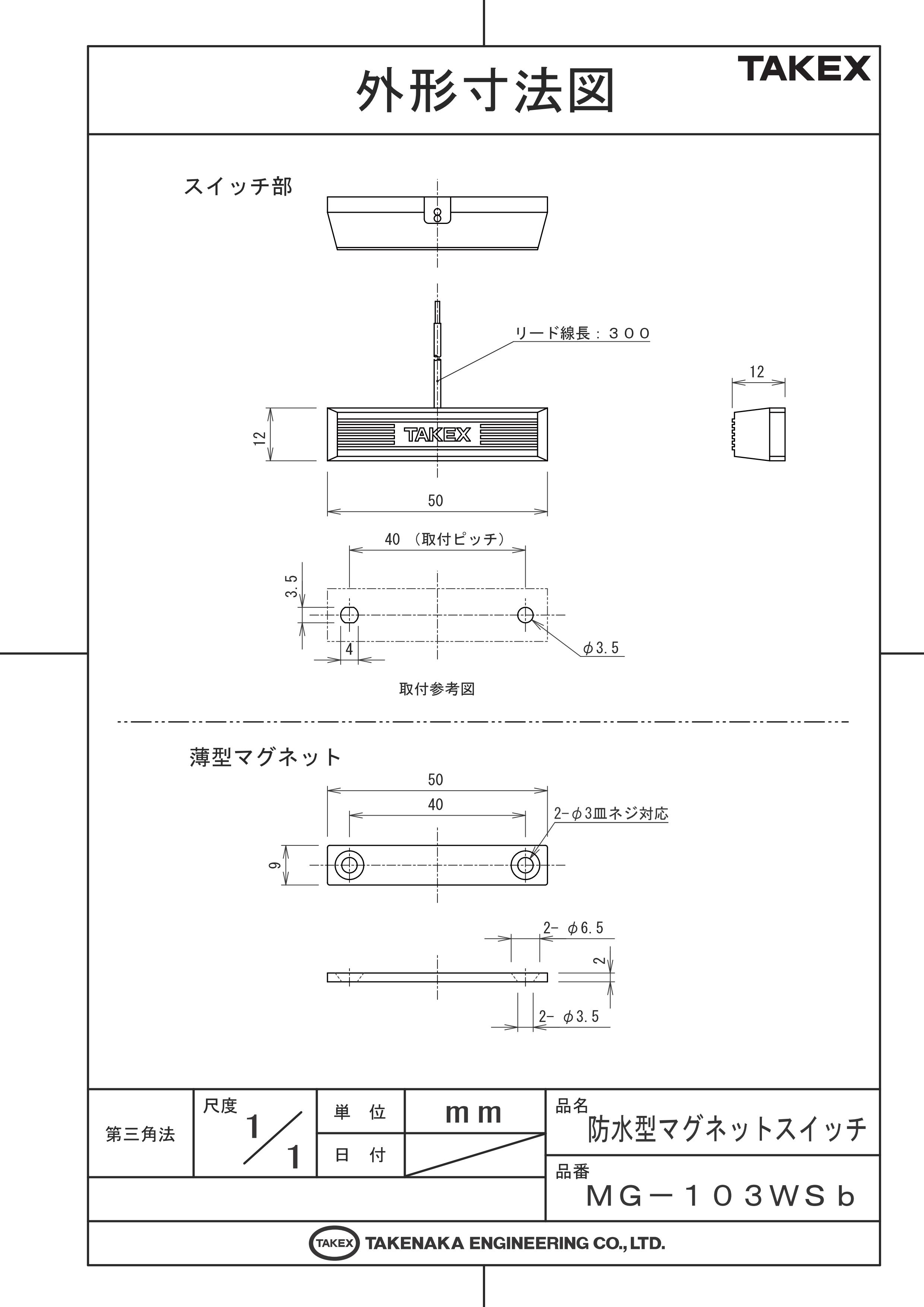

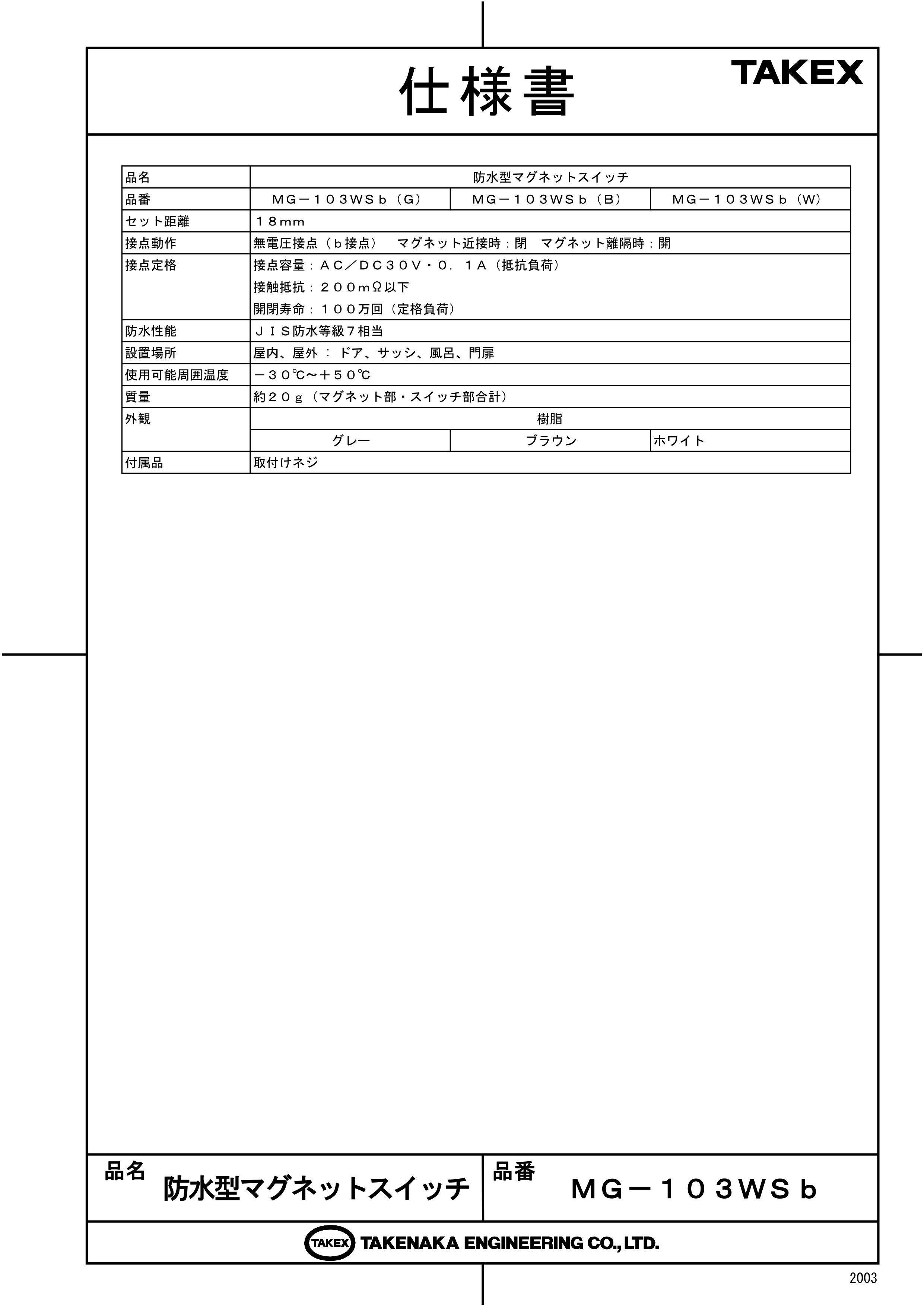

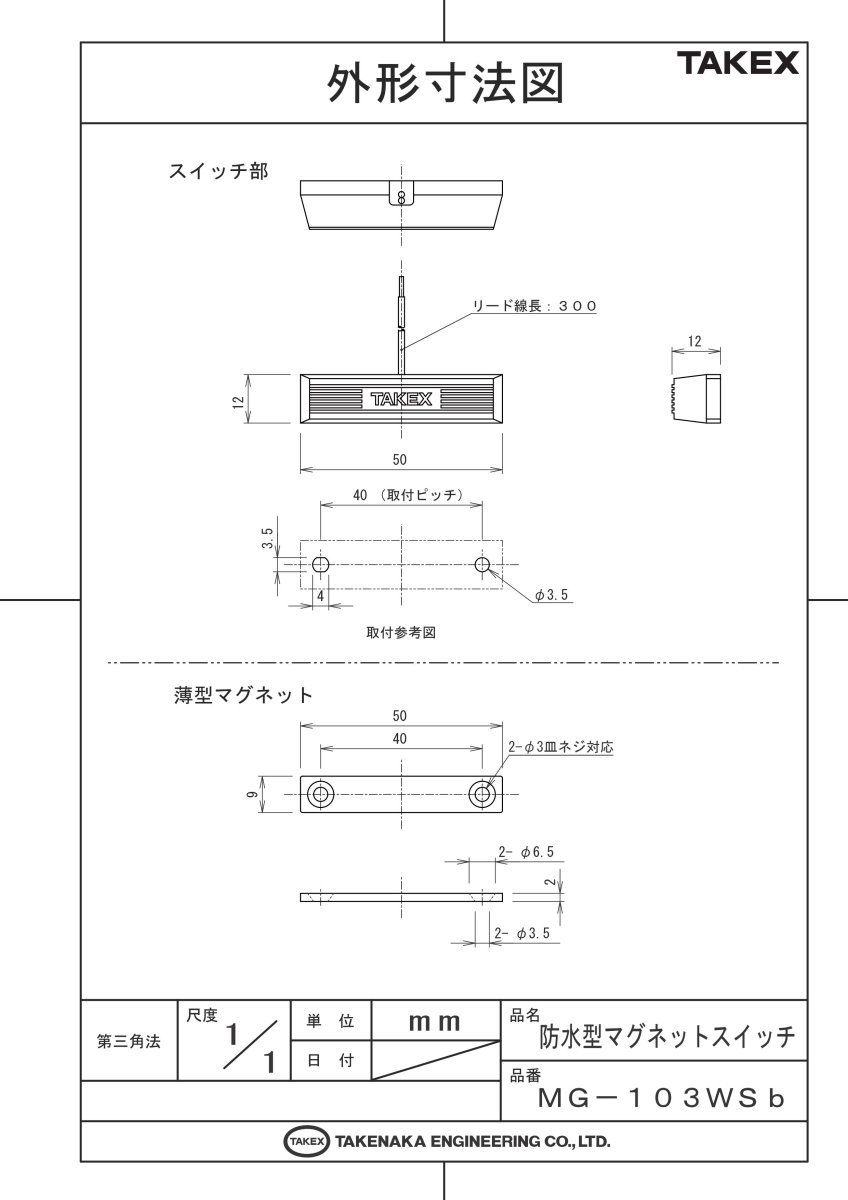

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法資料（PDF）

この製品が向いている用途

  • 湿気の多い風呂場や脱衣所の窓監視
  • 雨にさらされる屋外門扉の開閉検知
  • アルミサッシ引き戸のセキュリティ
  • 高湿度な厨房や倉庫の出入口管理

導入前に確認したいポイント

  • 受信機側がb接点入力に対応しているか
  • 鉄扉などの磁性体への設置ではないか
  • 設置距離が18mm以内に収まるか
  • 取付場所のカラー（ブラウン）が合うか

特長

JIS防水等級7相当（防浸形）の圧倒的な防水性

従来の屋内用マグネットスイッチでは対応できなかった、直接水がかかる場所や高湿度環境での使用を前提に設計されています。IPX7相当の防水性能により、サウナの脱衣所、風呂場、屋外の門扉など、過酷な現場環境においても内部への浸水を防ぎ、安定した検知能力を維持します。

高信頼性のリードスイッチテクノロジー

内部接点には不活性ガスとともに封入された高品位リードスイッチを採用。物理的な接点の開閉を磁力で行うため、電気的ノイズに強く、定格負荷時で100万回という長寿命を実現しています。頻繁に開閉されるドアや窓の監視において、メンテナンスコストの低減に貢献します。

磁性体への配慮と長穴構造による施工性

取付穴の片側を長穴構造に設計することで、現場でのコンマ数ミリ単位の微調整を容易にしています。また、鉄扉などの磁性体に設置する場合でも、スペーサーを利用して磁力線の影響を最小化することで、安定した動作距離を確保できる設計となっています。

薄型2mmのマグネット部で多様な扉に対応

マグネット部の厚みをわずか2mmに抑えることで、隙間の狭いクロス扉やアルミサッシなど、従来のスイッチでは干渉して設置が難しかった場所への取り付けを可能にしました。デザインを損なわず、スマートな設置が可能です。

明確な「a接点マーク」による誤設置防止

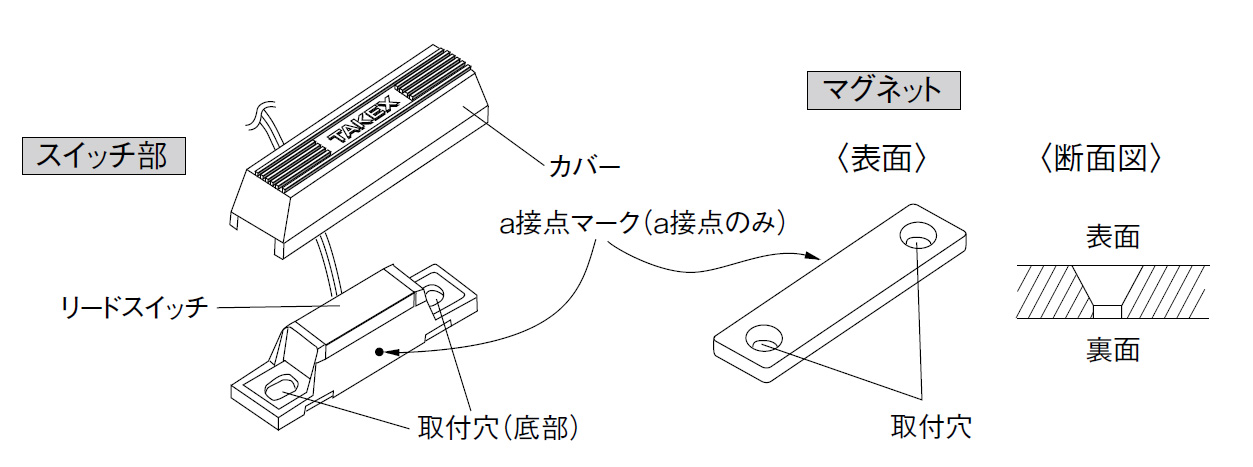

スイッチ部とマグネット部の両方に物理的な「●印（a接点マーク）」を刻印。施工時にこのマークが向かい合うように配置するだけで、最適な磁気結合が得られるようガイドされており、施工ミスによる不動作やチャタリングのリスクを大幅に軽減します。

過酷な温度環境（-30℃〜+50℃）に対応

寒冷地の屋外設置から、高温になりやすい半屋外環境まで幅広く対応。動作温度範囲が広いため、設置場所を選ばず、日本の四季における激しい温度変化の中でも確実なセキュリティを提供します。

選定時に評価したい強み

  • 環境耐性： 防水JIS 7相当で、水回りや屋外設置に完全対応
  • 耐久性： 100万回の開閉寿命を誇る高信頼性スイッチ内蔵
  • 省スペース： 厚さ2mmのマグネットにより、狭い隙間にも施工可能
  • 施工精度： 長穴構造と合致マークにより、現場での微調整が容易

施工・設置ガイド

設置の際は、扉が閉まった状態でスイッチ部とマグネット部の「a接点マーク（●印）」が正確に向かい合うように配置してください。上下左右のずれは5mm以内に収めることが推奨されます。

確認項目 この製品での考え方
設置距離の閾値 18mm以内を維持してください。鉄扉の場合は距離が短くなるため、スペーサーを推奨します。
配線極性 無電圧接点のため極性はありません。受信機のb接点端子に接続してください。
取付ネジ 木ねじを使用する場合は、別途Φ3mm程度のものを推奨します。
磁性体対策 鉄製のドアに取り付ける際は、磁力線の吸収を防ぐため磁性体から離して固定してください。

配線・端子仕様

使用電線（直径） 最大配線距離（往復）
0.3mm2 (Φ0.65) 1,000m まで
0.5mm2 (Φ0.8) 1,500m まで
0.75mm2 (Φ1.0) 2,000m まで

製品仕様

項目 内容
品番 MG-103WSb
セット距離 18mm
接点動作 無電圧接点(b接点)
マグネット離隔時:開 / マグネット近接時:閉
接点定格 AC/DC30V・0.1A
接点容量/10W(抵抗負荷)
開閉寿命/100万回(定格負荷)
防水性能 JIS防水等級7相当
設置場所 屋内、屋外 : ドア、サッシ、風呂、門扉
使用可能周囲温度 -30℃〜+50℃
質量 約20g(スイッチ・マグネット合計)
外観（色） 樹脂（ブラウン）
梱包形態 1個単位
外形寸法 スイッチ部：50(W)×12(H)×12.5(D)mm
マグネット部：50(W)×9(H)×3.5(D)mm

FAQ

Q：屋外の門扉に設置しても大丈夫ですか？ A：はい、JIS防水等級7相当の防水性能を備えているため、雨の当たる屋外でも問題なくご使用いただけます。
Q：b接点（N.C.）とはどのような動作ですか？ A：マグネットが近づいている時（扉が閉まっている時）に接点が「閉」じ、離れた時に「開」く動作を指します。
Q：鉄製のドアに取り付ける際の注意点はありますか？ A：鉄などの磁性体は磁力を吸収するため、検知距離が短くなります。スペーサーを用いてドアから数ミリ浮かせて設置することをお勧めします。
Q：お風呂場での使用は可能ですか？ A：可能です。高度な防水構造のため、高湿度の浴室や脱衣所の窓・ドアの監視に最適です。
Q：動作確認にLEDは付いていますか？ A：本製品はパッシブ型（電源不要）のため、LEDは搭載されていません。テスターを用いて導通確認を行ってください。
Q：マグネットの厚さはどのくらいですか？ A：マグネット部は非常に薄く、約2mm〜3.5mm厚となっています。
Q：配線距離はどのくらいまで伸ばせますか？ A：0.5mm2の電線を使用した場合、最大で約1,500m程度まで配線可能です。
Q：耐用年数はどのくらいですか？ A：物理的な接点開閉寿命は定格負荷で100万回です。一般的な使用環境であれば長期間安定して稼働します。
Q：逆向きに取り付けても動作しますか？ A：スイッチとマグネットにある「●印」が向かい合っていないと、磁力が正しく伝わらず誤作動の原因となります。
Q：水中に入れて使い続けてもいいですか？ A：JIS等級7は「一時的な水没」に耐える仕様です。水中での常時使用（水中ポンプのスイッチ等）には適しません。
