防水型マグネットスイッチ A接点型 N.O. ホワイト TAKEX 竹中エンジニアリング [MG-103WSa(W)]

防水型マグネットスイッチ A接点型 N.O. ホワイト TAKEX 竹中エンジニアリング [MG-103WSa(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ IPX7防水 屋外・風呂場対応 a接点（N.O.）

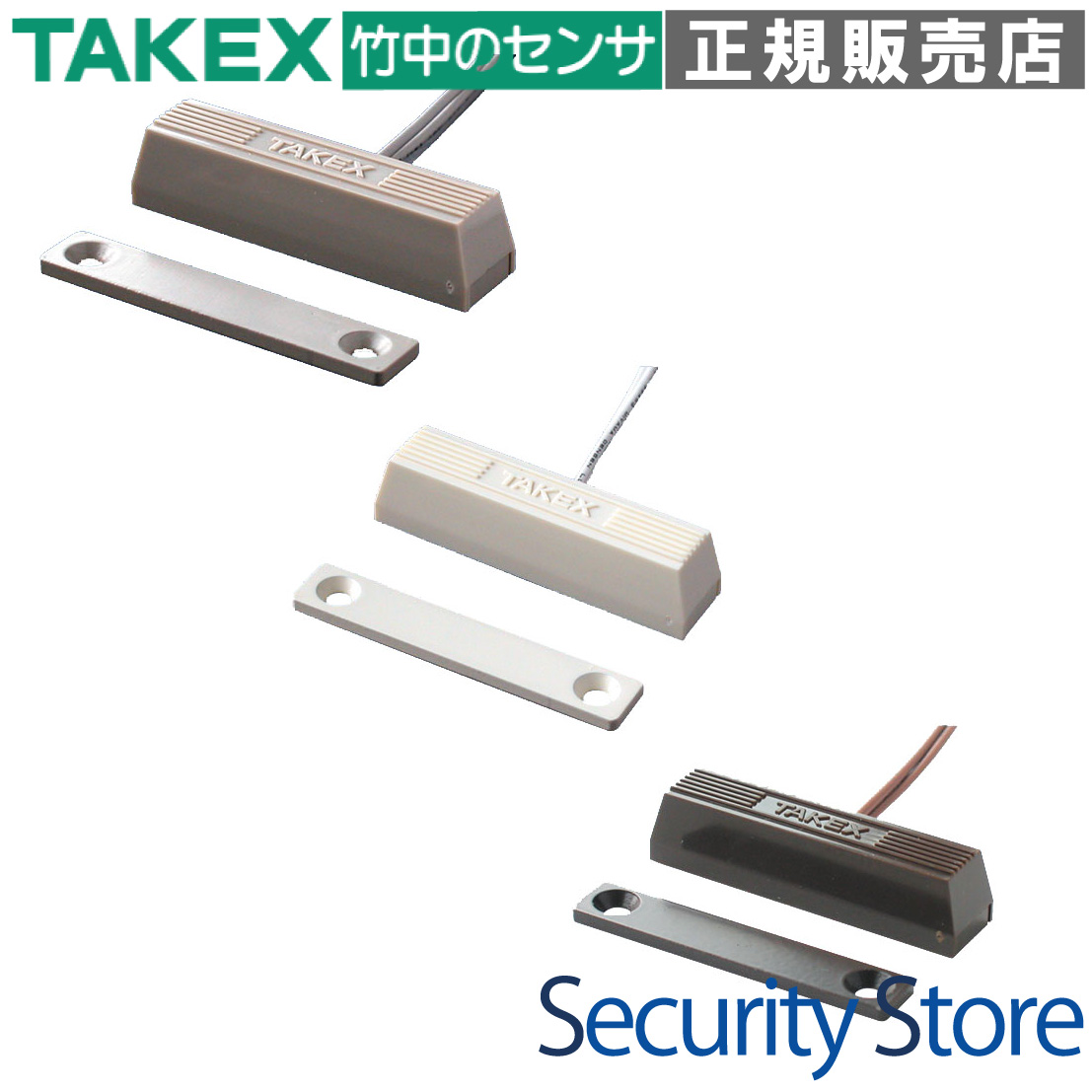

MG-103WSa(W) 防水型マグネットスイッチ A接点型 N.O. ホワイト

MG-103WSa(W)は、JIS防水等級7相当の高度な密閉性を備えた防水型マグネットスイッチです。従来の屋内用では対応が難しかった浴室やサウナ、屋外の門扉などの過酷な環境下でも安定した開閉検知を実現します。

  • 型番： MG-103WSa(W)
  • 製品名： 防水型マグネットスイッチ A接点型 ホワイト
  • 防水性能： JIS防水等級7相当（防浸形）
  • 主な用途： 屋外門扉、浴室、アルミサッシ引き戸の開閉監視
  • 設置場所： 屋内・屋外（防滴・防湿・防浸環境）
  • 接点方式： 無電圧a接点（N.O.）
MG-103WSa(W) 防水型マグネットスイッチ

資料ダウンロード

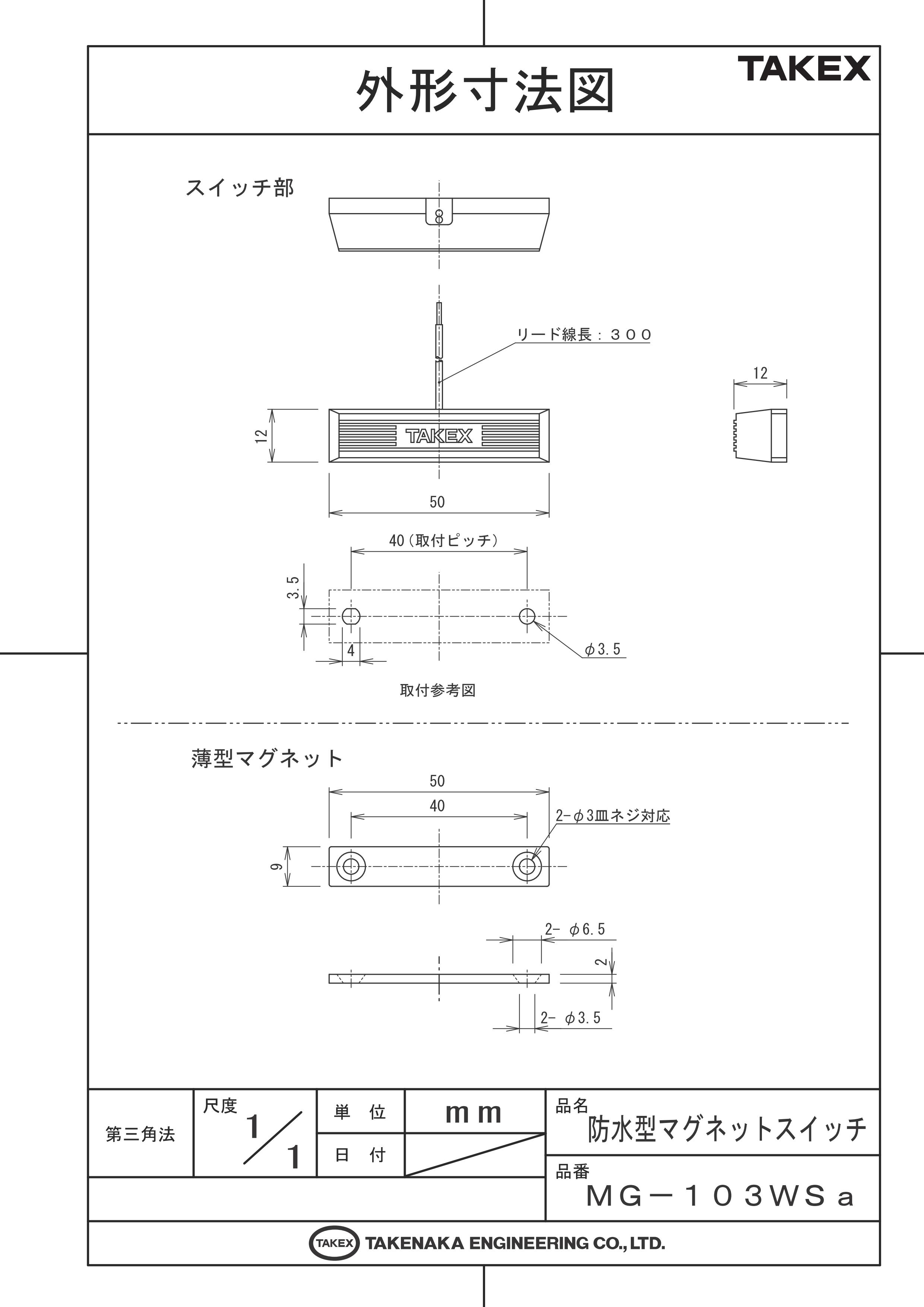

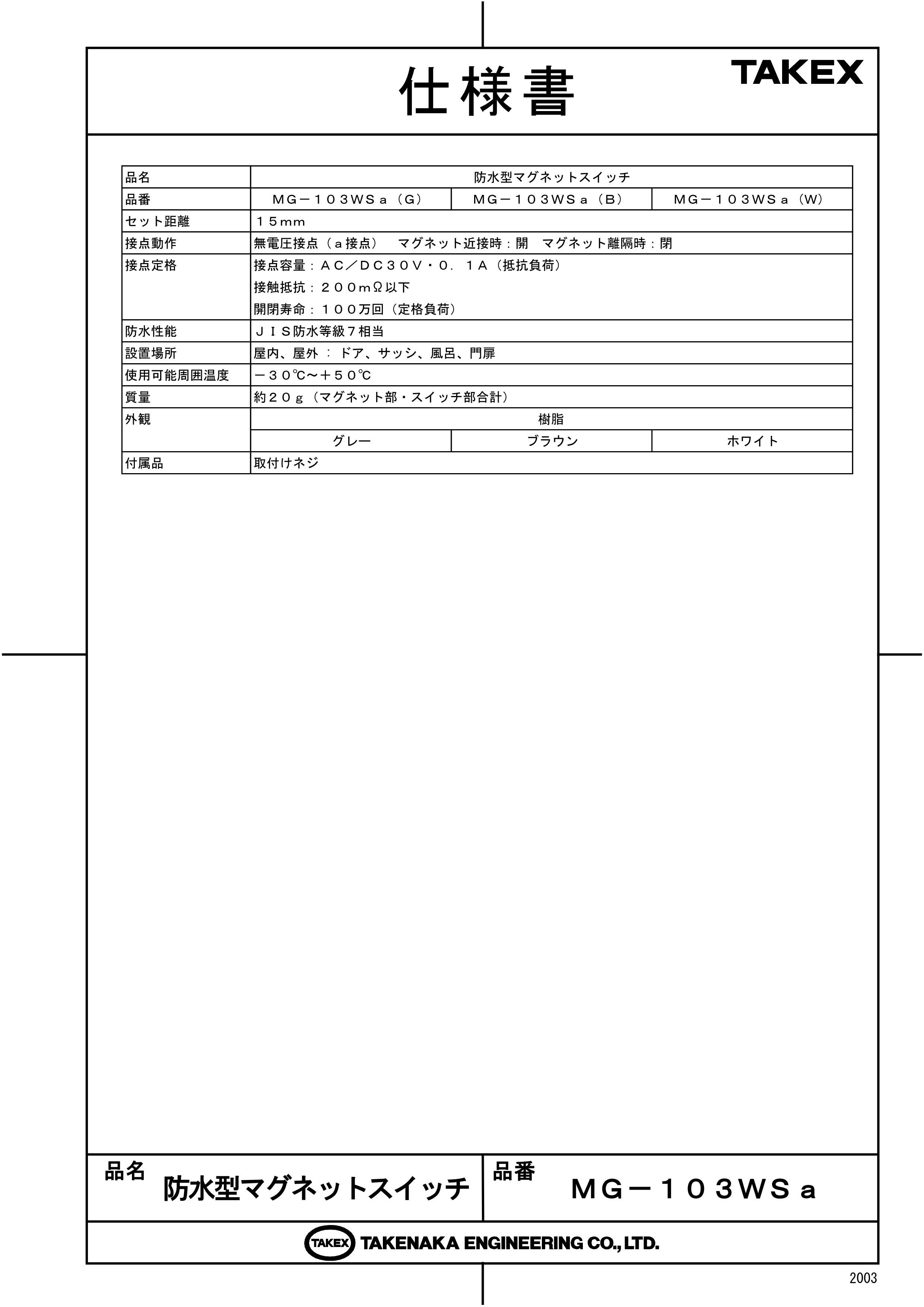

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法ガイド（PDF）

この製品が向いている用途

  • 雨にさらされる屋外門扉の開閉検知
  • 湿度が高い浴室や脱衣所の窓監視
  • 洗車場や厨房など、水がかかる場所の扉
  • クロス扉や隙間の少ないアルミサッシ

導入前に確認したいポイント

  • 鉄扉への設置時はスペーサーが必要（磁性体影響）
  • a接点（磁石が近づいた時に閉）の仕様確認
  • セット距離が15mm以内であること
  • 接続先の受信機が無電圧a接点対応であること

特長

JIS防水等級7相当の高度な防水構造

JIS防水等級7（防浸形）に準拠しており、一時的に水中に沈めても内部に浸水しないレベルの密閉性を誇ります。風呂場やサウナの脱衣所、屋外の門扉など、従来のマグネットスイッチでは故障の原因となっていた湿度が高く直接水がかかる悪環境下でも、長期間安心してご使用いただけます。

高信頼リードスイッチ・テクノロジー

内部には不活性ガスとともに封入された高信頼性のリードスイッチを採用しています。電気的なノイズに強く、物理的な接点開閉により安定した動作を継続します。定格負荷時で100万回の開閉寿命を誇り、高頻度で開閉される扉の監視においても優れた耐久性を発揮します。

クロス扉にも対応する2mm厚の薄型マグネット

マグネット部の厚みはわずか2mmと極めて薄型に設計されています。これにより、従来の厚みのあるマグネットでは干渉して設置できなかったクロス扉（引き違い戸）などの狭い隙間にも、スマートに取り付けることが可能です。

現場での施工性を高める長穴構造

スイッチ本体の取付穴の片側を長穴構造に設計しています。これにより、設置時のコンマ数ミリ単位の微調整が容易になり、扉の建付けに合わせた最適な位置決めが可能です。施工後の誤作動リスクを最小限に抑えるための配慮がなされています。

非磁性体ケースによる磁気干渉対策

ケース素材に非磁性体を採用することで、磁力線の透過を最適化しています。鉄扉などの磁性体に設置する場合でも、別売のスペーサー等と組み合わせることで、磁気の影響をコントロールし、確実な検知距離を確保しやすい設計となっています。

設置環境に馴染むホワイトカラー

本モデルはホワイト（W）塗装となっており、一般的なアルミサッシや白い壁面、樹脂製の扉枠などに違和感なく溶け込みます。意匠性を損なわずにセキュリティやオートメーションの機能を付加できます。

選定時に評価したい強み

  • 圧倒的な耐環境性： 屋外・浴室対応のIPX7相当で、設置場所を選びません。
  • 高い汎用性： a接点出力により、多くの警報受信機やIoTデバイスと直結可能。
  • 長寿命設計： 100万回の開閉に耐えるリードスイッチでメンテナンス負荷を低減。
  • 薄型設計： 2mm厚マグネットにより、施工の自由度が格段に向上。

施工・設置ガイド

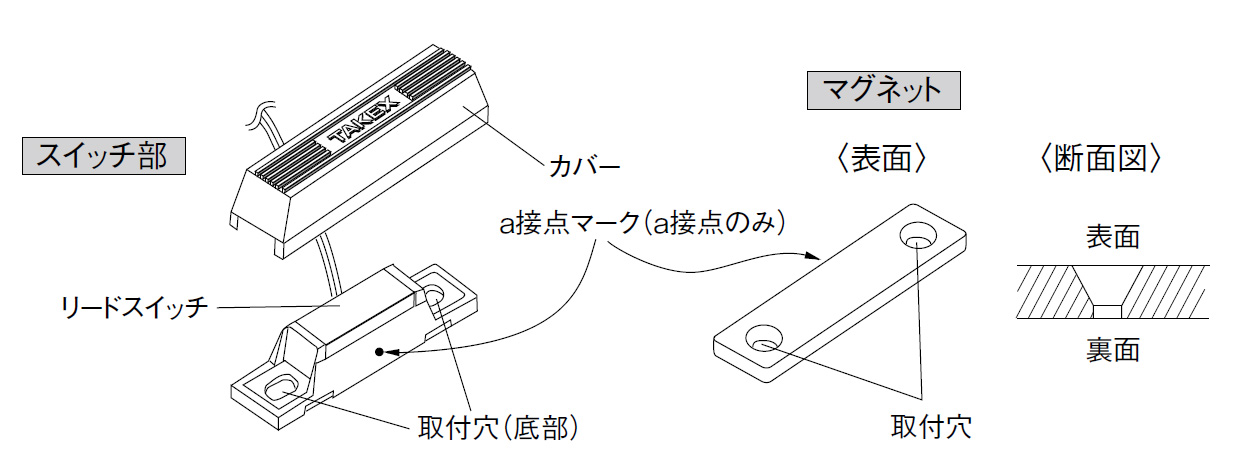

設置の際は、スイッチ部とマグネット部それぞれに刻印されている「a接点マーク（●印）」が正確に向かい合うように配置してください。マークが不一致の場合、検知距離が極端に短くなる、または不動作の原因となります。

確認項目 この製品での考え方・注意点
セット距離 15mm以内（a接点マーク同士が向かい合った状態）
鉄扉への取付 鉄板に磁力が吸収されるため、必ずスペーサーで磁性体から離してください
上下左右のズレ 許容範囲は5mm以内です。長穴を利用して調整してください
配線抵抗 全体の配線抵抗と接点抵抗の合計が100Ω以下になるように設計してください

推奨配線距離

配線距離が長くなる場合は、以下の電線径を目安に設計を行ってください。

使用電線（断面積/直径） 最大配線距離（往復）
0.3mm2 (Φ0.65) 1,000m まで
0.5mm2 (Φ0.8) 1,500m まで
0.75mm2 (Φ1.0) 2,000m まで

トラブルシューティング

現象 主な原因 対処法
扉を閉めても導通しない 設置距離が15mmを超えている / ●印が不一致 距離を詰め、●印を正確に向かい合わせる
動作が不安定（チャタリング） 鉄扉の影響 / 設置位置の微妙なズレ スペーサーの使用 / 長穴での中心合わせ
全く反応しない リード線の断線 / 接点寿命の超過 導通チェック（ループチェック）を行い、必要なら交換

製品仕様

項目 内容
品名 防水型マグネットスイッチ
品番 ＭＧ－１０３ＷＳａ（Ｗ）
セット距離 １５ｍｍ
接点動作 無電圧接点（ａ接点）
マグネット近接時：閉（ショート）
マグネット離隔時：開（オープン）
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：２００ｍΩ以下
開閉寿命：１００万回（定格負荷）
防水性能 ＪＩＳ防水等級７相当
設置場所 屋内、屋外：ドア、サッシ、風呂、門扉
使用可能周囲温度 －３０℃〜＋５０℃
質量 約２０ｇ（マグネット、スイッチ部合計）
外観 樹脂（ホワイト）
外形寸法 スイッチ部：50(W)×12(H)×12.5(D)mm
マグネット部：50(W)×9(H)×3.5(D)mm
付属品 取付けネジ

FAQ

Q：屋外で使用できますか？ A：はい、JIS防水等級7相当の防水性能を備えているため、雨の当たる屋外の門扉やサッシ等でもご使用いただけます。
Q：a接点とはどのような動作ですか？ A：磁石がスイッチ本体に近づいた時に接点が「閉（導通）」になり、磁石が離れた時に「開（非導通）」になる動作です。
Q：鉄扉に取り付ける際の注意点は？ A：鉄などの磁性体に直接取り付けると、磁石の磁力が鉄板に吸い取られ、検知距離が著しく短くなります。必ず樹脂製のスペーサー等を挟んで設置してください。
Q：浴室で使用しても大丈夫ですか？ A：はい、高度な防水・防湿構造となっているため、浴室のドアや窓の監視にも最適です。
Q：マグネットだけを薄い場所に貼りたいのですが厚みはどのくらいですか？ A：マグネット部の厚みはわずか2mmです。クロス扉などの狭い隙間にも貼り付け可能です。
Q：動作距離（セット距離）は何ミリですか？ A：15mm以内での設置を推奨しています。
Q：配線は何メートルまで伸ばせますか？ A：0.3mm2以上の電線を使用した場合、往復1,000mまでを目安としています。
Q：定期的なメンテナンスは必要ですか？ A：定期的にテスターによる導通確認（ループチェック）を行い、扉を閉めた際に確実に接点が閉じているか確認することをお勧めします。
Q：水中でも使えますか？ A：防浸形（一時的な浸水に対応）ですが、水中での常時使用を想定した製品ではありません。
Q：ネジ止め以外の固定方法はありますか？ A：基本は付属ネジによる固定ですが、現場判断で強力な両面テープを使用されるケースもあります。ただし、防水性能や長期的な脱落防止のためにはネジ止めを推奨します。
