マグネットスイッチ（50個）ホワイト TAKEX 竹中エンジニアリング [MG-103(W)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）防犯センサー屋内用リードスイッチ方式

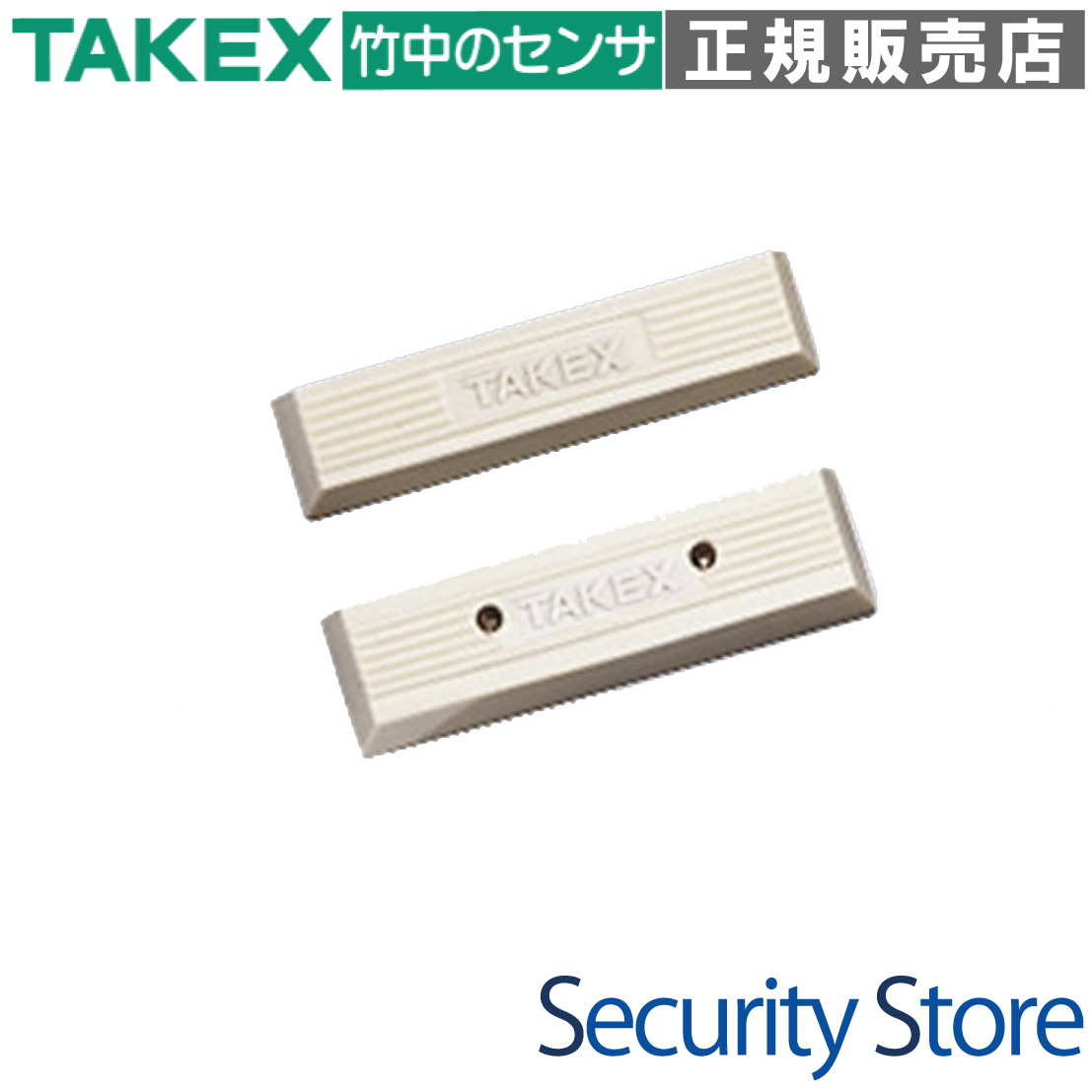

MG-103(W) マグネットスイッチ（50個入りバルクパック）ホワイト

扉や窓の開閉状態を非接触で検知する、信頼性の高い屋内用マグネットスイッチです。カバーを閉じたまま導通確認ができるテスター孔を備え、メンテナンス性に優れています。50個入りのバルクパック仕様により、中・大規模現場での施工効率向上とコスト低減に貢献します。

型番： MG-103(W)
方式： 非接触リードスイッチ方式
接点構成： 無電圧接点（b接点：マグネット近接時閉 / 離隔時開）
主な用途： ドア・窓・サッシ等の開閉監視、セキュリティシステムへの入力
設置場所： 屋内（ドア、サッシ枠などの内側）
パッケージ： 50個単位（大規模施工向けバルクパック）

資料ダウンロード

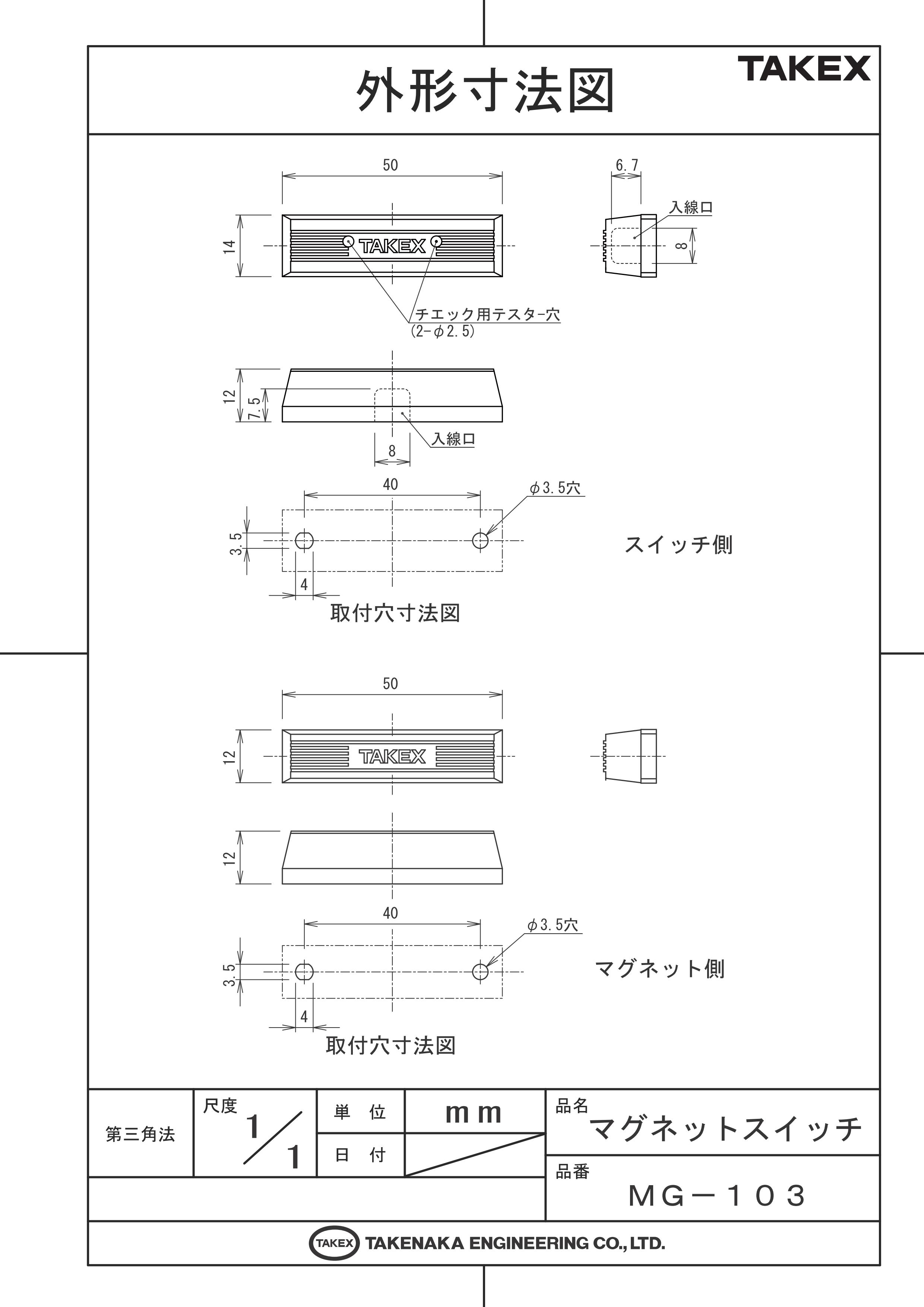

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）取付方法ガイド（PDF）

この製品が向いている用途

オフィスや商業施設の全窓・ドア監視
マンション・アパートのセキュリティ改修
工場の搬入口や通用口の開閉管理
同一型番を大量に使用する一括施工現場

導入前に確認したいポイント

鉄扉に設置する場合は別売スペーサーが必要です
セット距離（15mm以内）を確保できるか
配線方式は「M3端子接続式」です
この型番は50個単位の販売となります

特長

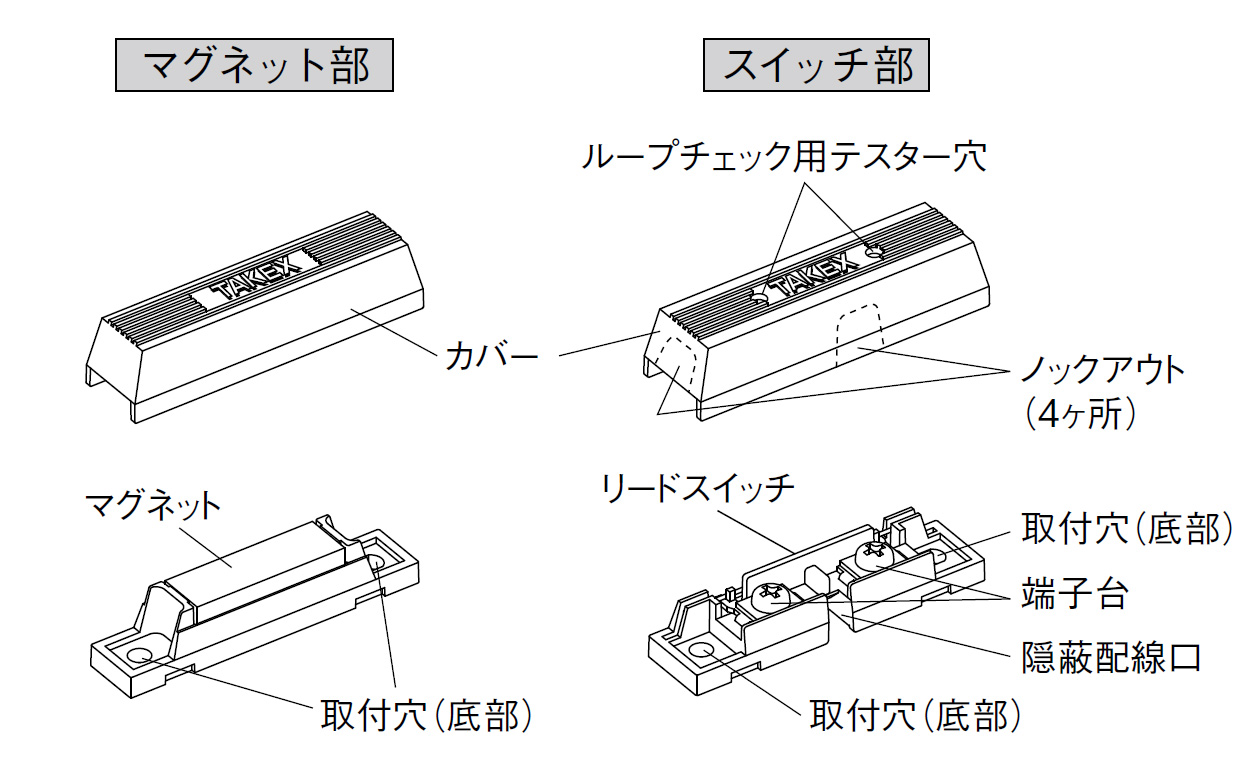

ループチェック用テスター孔を搭載

本体カバーの上面にテスター用リードを差し込める孔を装備しています。これにより、カバーを外すことなく回路の導通状態を確認でき、施工後の点検や定期メンテナンスの作業時間を大幅に短縮できます。

100万回の動作を支える高耐久設計

非接触のリードスイッチ方式を採用しており、定格負荷時で100万回という優れた開閉寿命を誇ります。頻繁に開閉される通用口や窓でも、長期にわたって安定した検知性能を維持します。

施工ミスを防ぐ柔軟な調整機能

ベース部の取付穴は「長穴」構造になっており、ネジ止め後の微調整が可能です。また、4箇所の配線用ノックアウトを備えているため、隠蔽配線や露出配線など、現場の状況に合わせた柔軟な入線が可能です。

磁性体（鉄扉）への設置にも対応

磁力を用いる特性上、鉄扉などに取り付けると検知距離が短くなる傾向がありますが、別売のスペーサーやストッパーを活用することで、磁性体の影響を抑えた確実な設置が可能です。

大規模施工に最適なバルクパッケージ

50個単位のバルクパック（MG-103）として提供されているため、大量のスイッチを必要とする現場での開梱作業やゴミの削減に繋がり、施工管理コストを抑制できます。

幅広い動作環境温度に対応

-30℃から+50℃までの広い温度範囲で動作が可能です。寒冷地の屋内環境から、夏場に高温になりやすいサッシ付近まで、多様な環境下で安心して運用いただけます。

コンパクトで目立たない薄型デザイン

幅14mm（スイッチ部）とスリムな形状のため、ドアやサッシの限られたスペースにもスマートに収まります。ホワイトの外観は一般的な住宅・オフィス環境に自然に馴染みます。

    選定時に評価したい強み
    メンテナンスコスト： カバー脱着不要のテスター孔により点検工数を削減。
施工安定性： 長穴とノックアウトにより、設置後のトラブル（位置ズレ等）を回避。
信頼のTAKEXブランド： 物理的な接触がないため故障率が低く、5年の推奨交換サイクルを実現。
大規模対応力： バルクパックによる調達の容易さと、現場での管理しやすさ。



施工・設置ガイド

確実な検知を行うため、以下の条件を遵守してください。特に鉄扉への設置やズレへの配慮が重要です。

確認項目	この製品での考え方
最大セット距離	15mm以内（マグネット部とスイッチ部の間隔）
許容ズレ	上下・左右ともに5mm以内を維持して設置してください。
設置の向き	スイッチ部内のリードスイッチがマグネット側に寄る向きで配置してください。
鉄扉への施工	磁性体への直接取付は避け、必ずスペーサーで浮かせて設置してください。
配線制限	配線抵抗と接点抵抗の合計が100Ω以下になるよう設計してください。

製品仕様

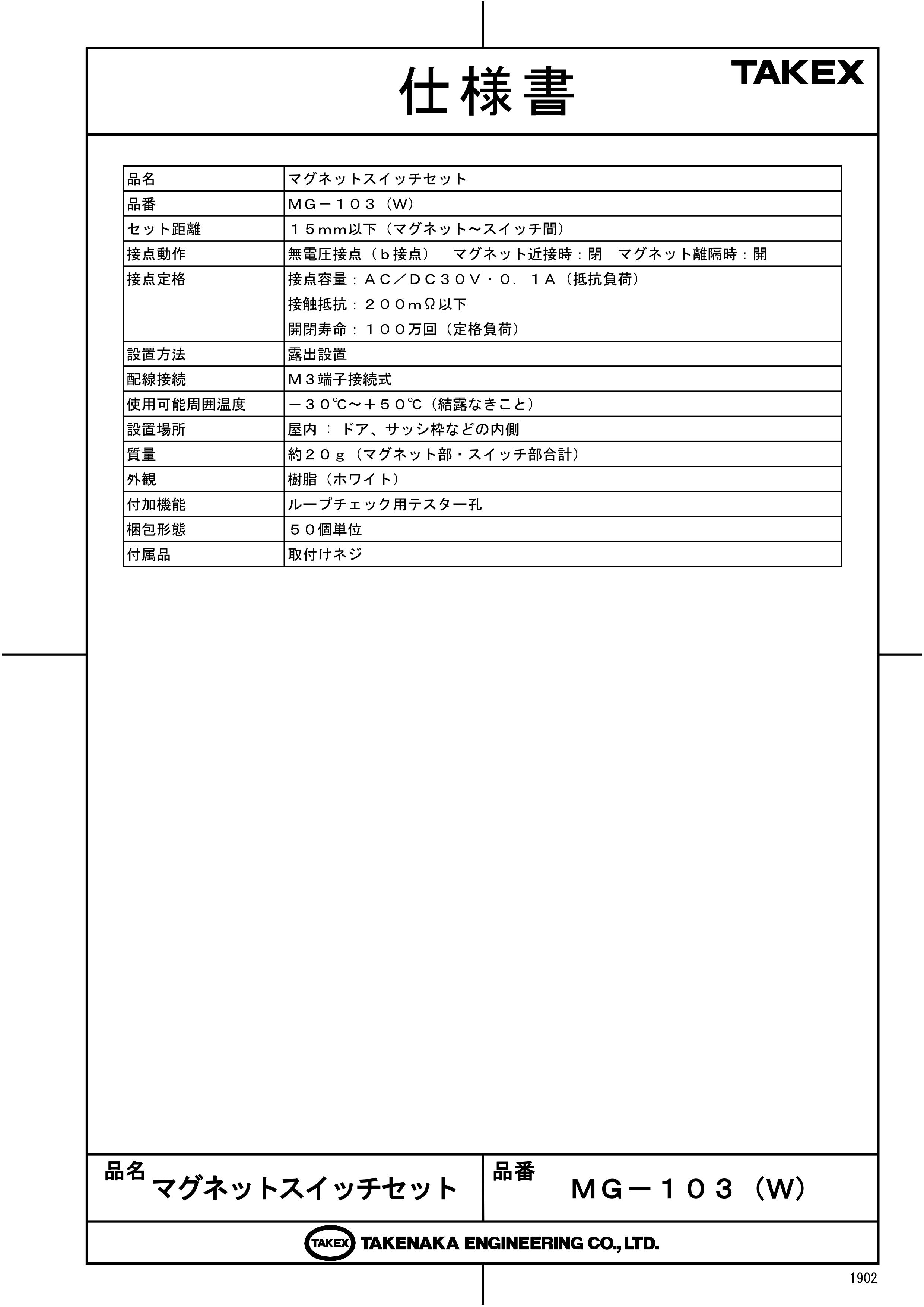

項目	内容
品名	マグネットスイッチセット
品番	ＭＧ－１０３（Ｗ）
セット距離	１５ｍｍ以下（マグネット〜スイッチ間）
接点動作	無電圧接点（ｂ接点）　マグネット近接時：閉　マグネット離隔時：開
接点定格	接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）接触抵抗：２００ｍΩ以下開閉寿命：１００万回（定格負荷）
設置方法	露出設置
配線接続	Ｍ３端子接続式
使用可能周囲温度	－３０℃〜＋５０℃（結露なきこと）
設置場所	屋内：ドア、サッシ枠などの内側
質量	約２０ｇ（マグネット・スイッチ部合計）
外観	樹脂（ホワイト）
付加機能	ループチェック用テスター孔
梱包形態	５０個単位
付属品	取付けネジ

FAQ

Q：マグネットとスイッチは最大何mmまで離せますか？ A：最大セット距離は15mm以内です。これを超えると検知が不安定になるため、10mm程度を目安に余裕を持って設置することを推奨します。

Q：鉄扉（スチール製ドア）に直接ネジ止めしても大丈夫ですか？ A：鉄などの磁性体に直接取り付けると、磁力の低下によりセット距離が極端に短くなります。必ず別売のスペーサーを使用して、扉から浮かせて設置してください。

Q：50個入りではなく、1個単位で購入できますか？ A：本型番（MG-103）は50個入りのバルクパックです。1セット単位での購入を希望される場合は、別型番の「MG-103S」をご検討ください。

Q：防水仕様ですか？屋外の門扉に使えますか？ A：本製品は屋内専用です。雨の当たる場所や屋外での使用は想定されておりません。

Q：テスター孔でのチェック方法を教えてください。 A：カバーを閉じた状態で、上面の2つの孔にテスターのリードを差し込みます。扉を閉めたときに導通し、開けたときに非導通であれば正常です。

Q：取り付けの向きに指定はありますか？ A：はい。スイッチ内部のリードスイッチをマグネット側に近づける必要があります。逆向きに取り付けると動作しない場合があるため、設置前に内部構造を確認してください。

Q：引き違い窓に設置する場合の注意点は？ A：窓を全開にした際にマグネット部が枠と干渉して脱落するのを防ぐため、必ず別売のストッパーを併用してください。

Q：配線はどのくらいの距離まで延長できますか？ A：配線径によりますが、0.3mm^2（φ0.65）の電線で往復1,000m程度までが目安です。配線抵抗が100Ωを超えないように設計してください。

Q：故障していなくても交換する必要はありますか？ A：予防保全のため、納入後5年を目安に交換を推奨しています。環境や開閉頻度により劣化が進む場合があるため、定期点検を行ってください。

Q：接点構成（a接点/b接点）はどちらですか？ A：b接点仕様です。マグネットが近接している（扉が閉まっている）状態が「閉」、離れた（扉が開いた）状態が「開」となります。
