マグネットスイッチ（50個）ブラウン TAKEX 竹中エンジニアリング [MG-103(B)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）マグネットスイッチ防犯センサー屋内用

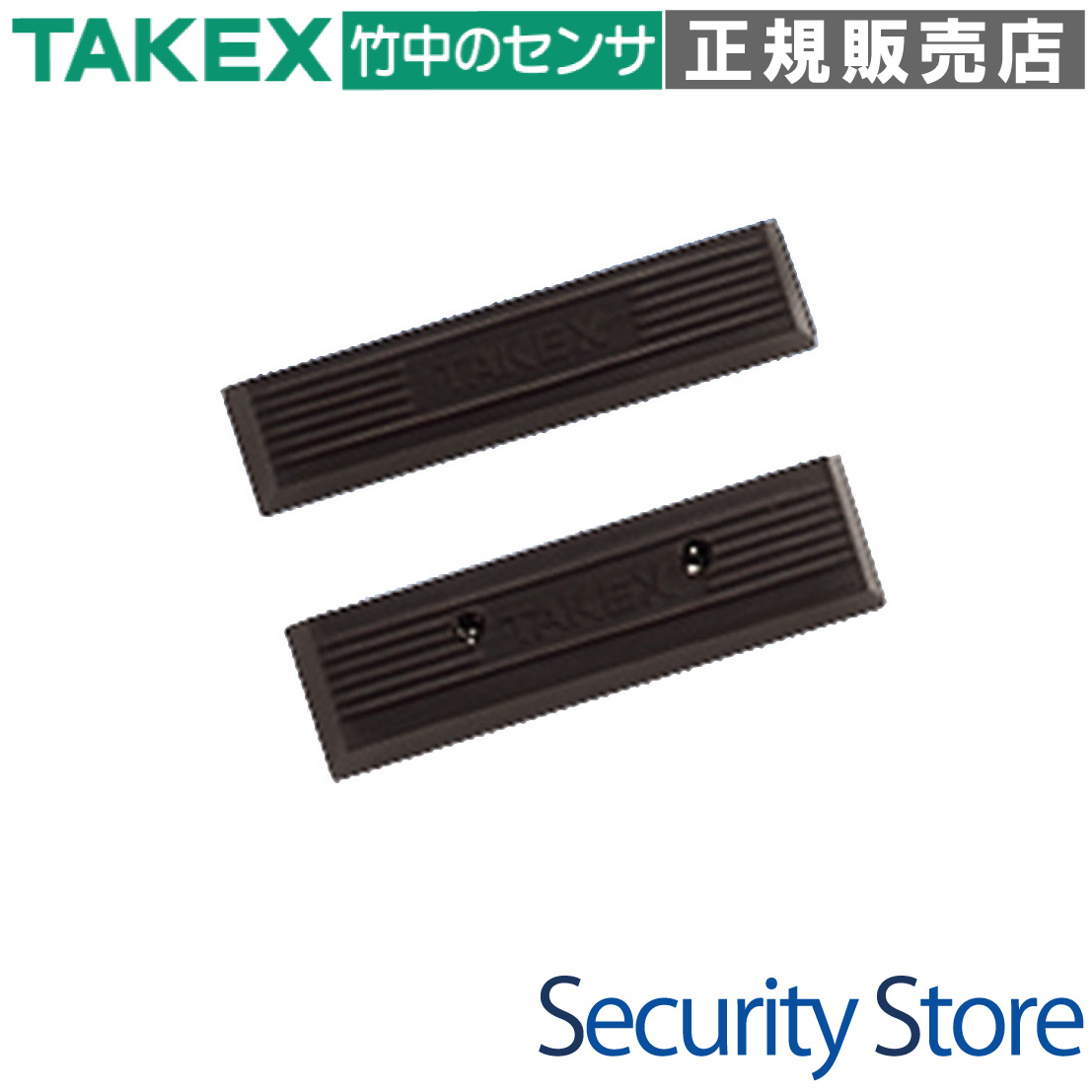

MG-103(B) マグネットスイッチ（50個入り・ブラウン）

扉や窓の開閉状態を非接触で検知する、信頼性の高いリードスイッチ方式の防犯センサーです。施工後のメンテナンス性を高める独自のテスター孔を装備しており、バルクパック（50個入り）のため、マンションやオフィスビルなど大規模な施工現場に最適なコストパフォーマンスを実現しています。

型番： MG-103(B)
製品名： マグネットスイッチ（50個入り・ブラウン）
検知方式： 非接触リードスイッチ方式
主な用途： 扉・窓の開閉監視、セキュリティシステムの侵入検知入力
設置場所： 屋内（ドア、サッシ枠などの内側）
接点仕様： AC/DC 30V・0.1A（b接点）

資料ダウンロード

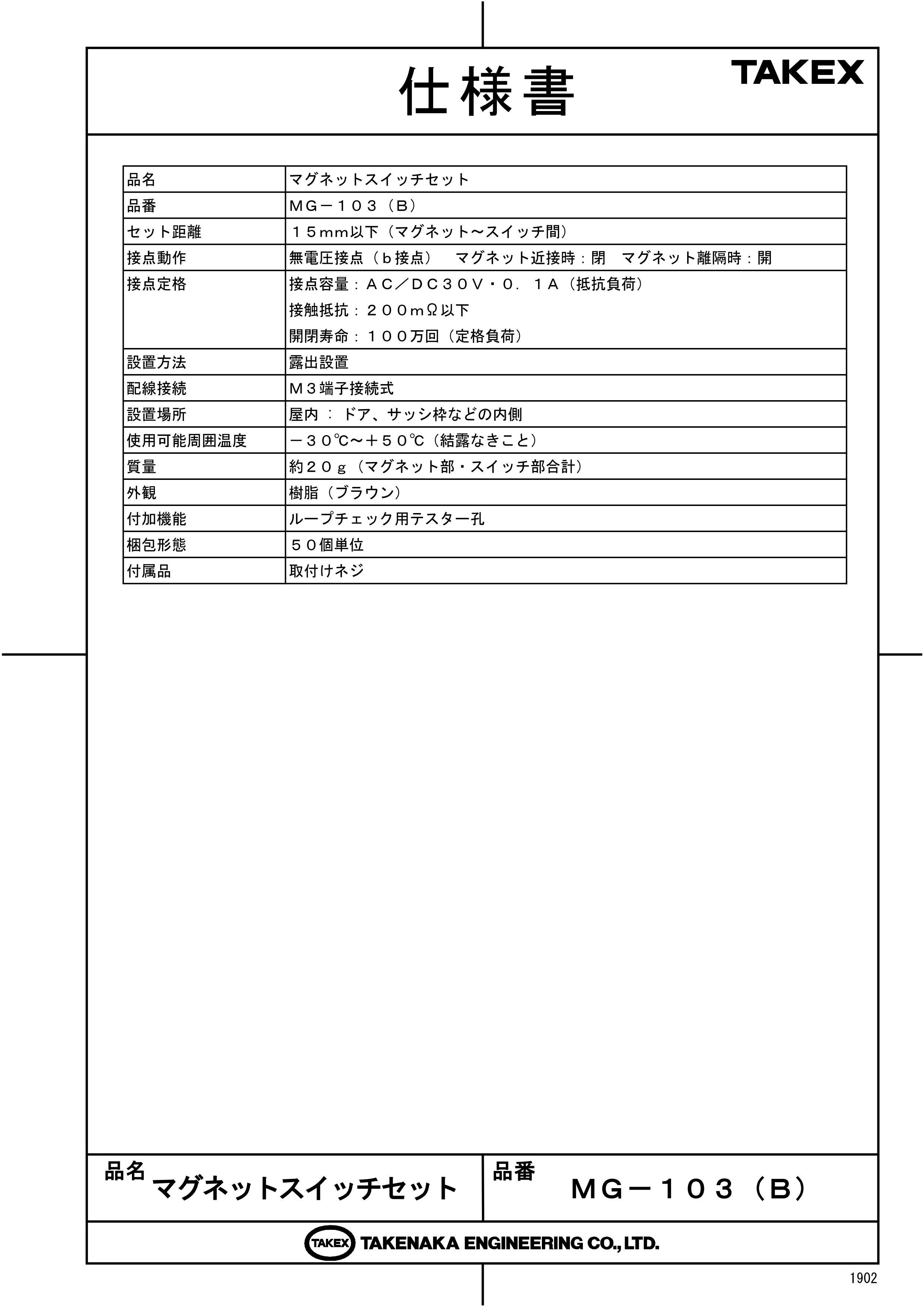

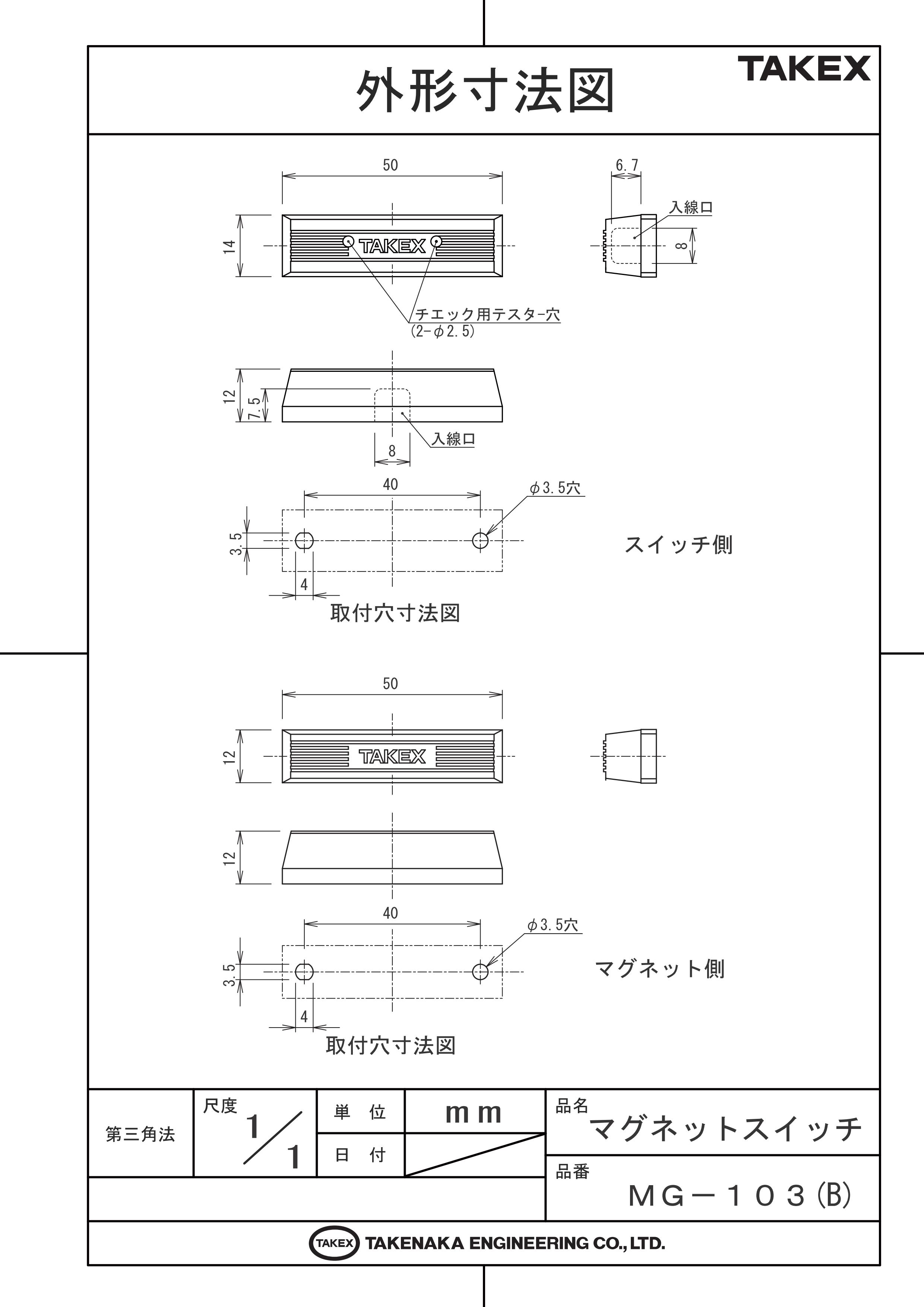

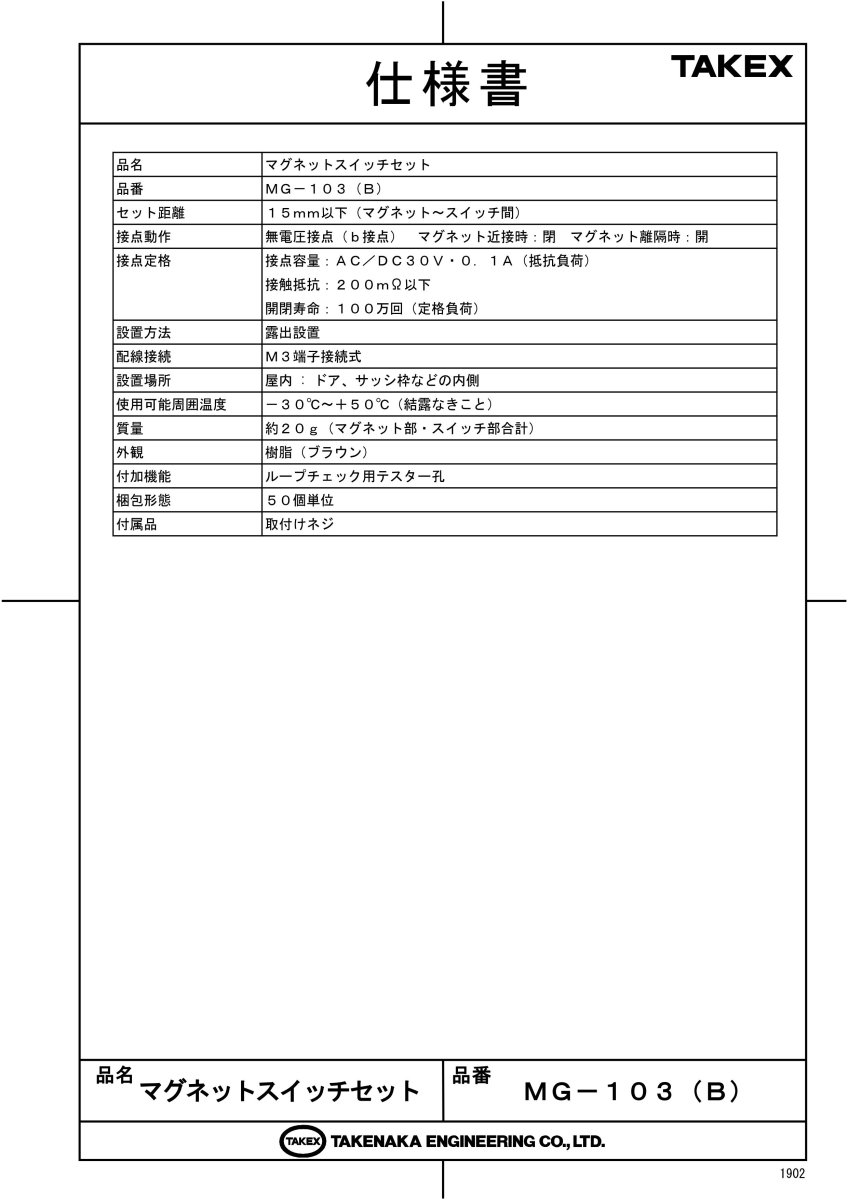

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・工場の勝手口や非常口の監視
一般住宅のサッシ・窓の防犯対策
マンション全戸一括のセキュリティ施工
既存の警備システムへの接点入力追加

導入前に確認したいポイント

鉄扉に設置する場合は別売スペーサーが必要です
防水仕様ではないため、屋外での使用は避けてください
本型番は50個単位のバルクパック販売です
最大セット距離15mm以内での設置が必要です

特長

ループチェック用テスター孔を装備

スイッチカバーの上面にテスター孔を備えています。カバーを外す手間なく、テスターリードを差し込むだけで回路の導通を確認できるため、施工完了後の点検や保守点検作業の時間を大幅に短縮可能です。

100万回の動作を支える高耐久設計

定格負荷時において100万回以上の開閉寿命を誇るリードスイッチを採用しています。頻繁に開閉される玄関ドアや店舗の出入り口でも、長期にわたり安定した性能を維持します。

設置後の微調整が容易な長穴構造

ベース部の取付穴が長穴になっているため、取付位置の微調整が容易です。建付けの悪い扉や、施工後のわずかな位置ズレにも柔軟に対応でき、確実なセット距離を確保できます。

あらゆる方向からの配線に対応

ベース部には4箇所の配線用ノックアウトが設けられています。隠蔽配線はもちろん、露出配線時でも配線方向を選ばず、現場の状況に合わせたスマートな施工が可能です。

磁性体（鉄扉）への設置にも柔軟に対応

別売のスペーサーやストッパーを併用することで、磁力の影響を受けやすい鉄扉や段差のあるサッシへの設置も可能です。環境に左右されない安定した検知性能を実現します。

大規模施工に最適な50個バルクパック

MG-103(B)は50個が1セットになった梱包形態です。個別の化粧箱を省くことでゴミを減らし、現場での開封作業を効率化。コストメリットも高く、大規模物件の施工に最適です。

    選定時に評価したい強み
    メンテナンス性： カバーを閉じたまま回路点検ができるテスター孔の利便性。
高い汎用性： 標準的な露出取付型で、多くの国内メーカー製警備コントローラに適合。
安定した実績： 竹中エンジニアリング（TAKEX）ブランドによる確かな信頼性と耐久性。
施工効率： 調整用長穴と4箇所のノックアウトが現場での工期短縮に貢献。



施工・設置ガイド

確実な動作のために、マグネット部（動く側）とスイッチ部（固定側）の最大セット距離を15mm以内に収めてください。また、左右・上下のズレは5mm以内に調整してください。

設置条件	この製品での考え方・注意点
鉄扉への取り付け	磁性体への直接設置は検知距離が短くなります。別売スペーサーを使用し、磁性体から離して設置してください。
引き違い窓への設置	窓全開時の干渉を防ぐため、外側窓には必ずストッパーを設置してください。
配線距離の設計	配線抵抗と接点抵抗の合計が100Ω以下になるよう、電線径を選択してください（0.3mm2で1,000mまで）。
向きの確認	スイッチ部内のリードスイッチがマグネット側に寄るように配置してください。逆向きは動作不良の原因となります。

製品仕様

項目	内容
品名	マグネットスイッチセット
品番	ＭＧ－１０３（Ｂ）
セット距離	１５ｍｍ以下（マグネット〜スイッチ間）
接点動作	無電圧接点（ｂ接点）マグネット近接時：閉 / マグネット離隔時：開
接点定格	接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）接触抵抗：２００ｍΩ以下開閉寿命：１００万回（定格負荷）
設置方法	露出設置
配線接続	Ｍ３端子接続式
設置場所	屋内：ドア、サッシ枠などの内側
使用可能周囲温度	－３０℃〜＋５０℃（結露なきこと）
質量	約２０ｇ（マグネット・スイッチ部合計）
外観	樹脂（ブラウン）
付加機能	ループチェック用テスター孔
梱包形態	５０個単位
付属品	取付けネジ

FAQ

Q：鉄扉（スチールドア）に取り付けることはできますか？ A：可能です。ただし、鉄扉に直接取り付けると磁力が吸収されセット距離が短くなるため、別売のスペーサーを使用してドアから浮かせて設置することを推奨します。

Q：50個パックとのことですが、ネジは付属していますか？ A：はい、1個あたり4本（合計200本）の取付けネジ（φ3×12）が付属しています。

Q：カバーを外さずに導通確認をする方法は？ A：本体上面にある「ループチェック用テスター孔」にテスターのリードを差し込むことで、カバーを閉じたまま回路の開閉状態を確認できます。

Q：屋外の門扉などで使用できますか？ A：本製品は屋内専用です。雨水がかかる場所や高湿度の環境での使用は故障の原因となるため、避けてください。

Q：推奨される交換時期はありますか？ A：予防保全の観点から、設置後約5年を目安に点検・交換を推奨しています。

Q：b接点とはどのような動作ですか？ A：マグネットが近づいている（扉が閉まっている）ときに回路が「閉」じ、マグネットが離れる（扉が開く）と回路が「開」く動作です。

Q：15mm以上離して設置しても動作しますか？ A：仕様上のセット距離は15mm以下です。これ以上の距離で設置すると、動作が不安定になったり、扉を閉めても検知しなかったりする恐れがあります。

Q：MG-103とMG-103Sの違いは何ですか？ A：MG-103は50個入りのバルクパック、MG-103Sは1個ずつの個別セット販売です。また、MG-103Sにはストッパーやスペーサーが1個ずつ付属しています。

Q：配線はどのように接続しますか？ A：M3の端子接続式です。スイッチ部の2端子をコントローラの監視ループに対して直列に接続してください。

Q：結露する環境でも使えますか？ A：使用周囲温度範囲は-30℃〜+50℃ですが、結露なきことが条件です。結露が発生すると接点の腐食や誤動作の原因となります。
