MG-103(G) マグネットスイッチ（50個）グレー TAKEX 竹中エンジニアリング [MG-103(G)]

MG-103(G) マグネットスイッチ（50個）グレー TAKEX 竹中エンジニアリング [MG-103(G)]

販売価格: 会員のみ販売

商品詳細

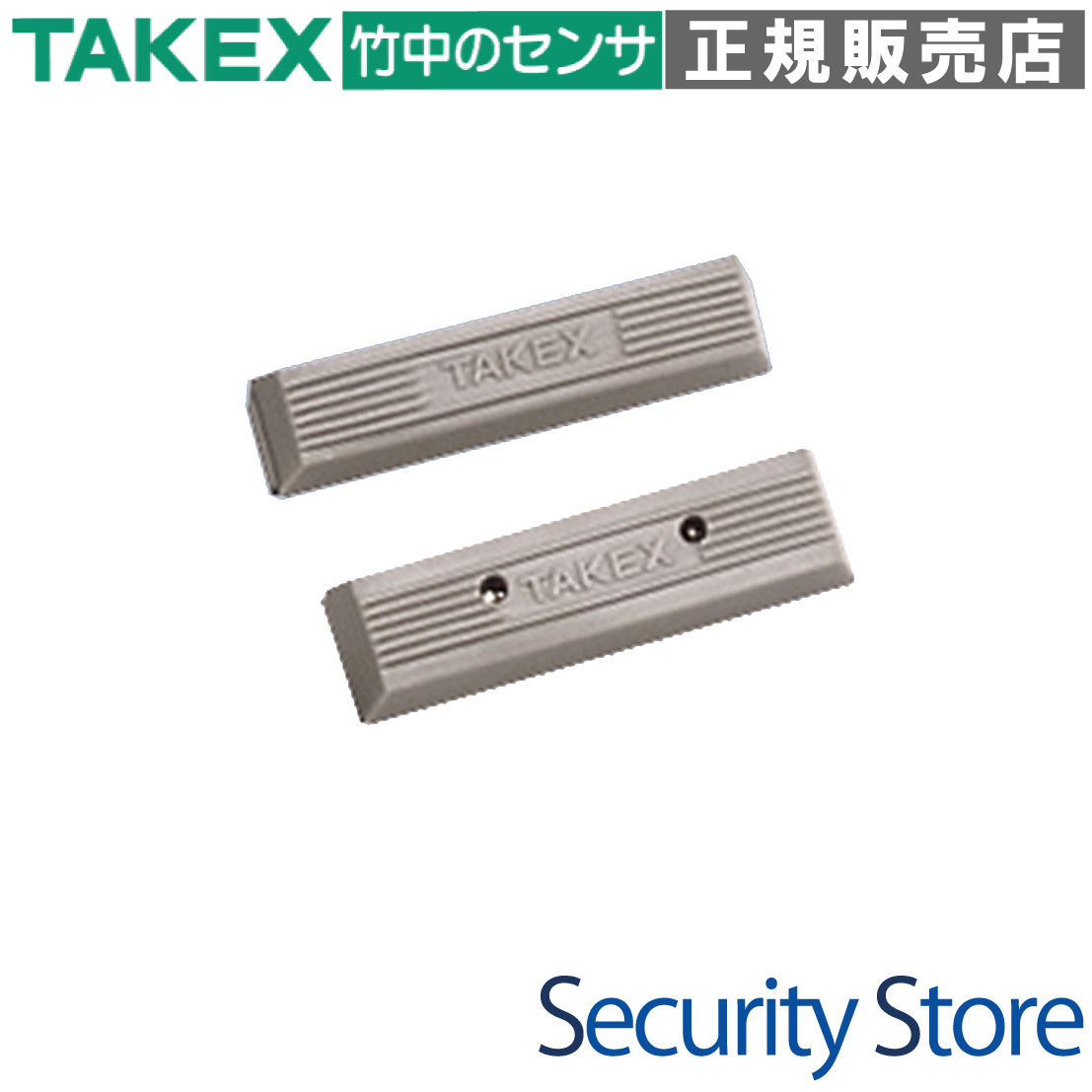

TAKEX（竹中エンジニアリング） マグネットスイッチ 防犯センサー 屋内用 露出取付

MG-103(G) マグネットスイッチ（50個入りバルクパック）グレー

扉や窓の開閉を確実に検知する、高耐久な非接触リードスイッチ方式のマグネットスイッチです。メンテナンス性を追求したテスター孔の搭載や、長寿命設計により、法人向けのセキュリティシステムにおいて長年信頼されているスタンダードモデルです。

  • 型番： MG-103(G)
  • 製品名： マグネットスイッチ（グレー）50個入
  • 検知方式： リードスイッチ方式（非接触）
  • 主な用途： 扉・窓の開閉監視、侵入検知、設備状態監視
  • 設置場所： 屋内専用（露出設置）
  • 特長： 50個バルクパック、ループチェック用テスター孔装備

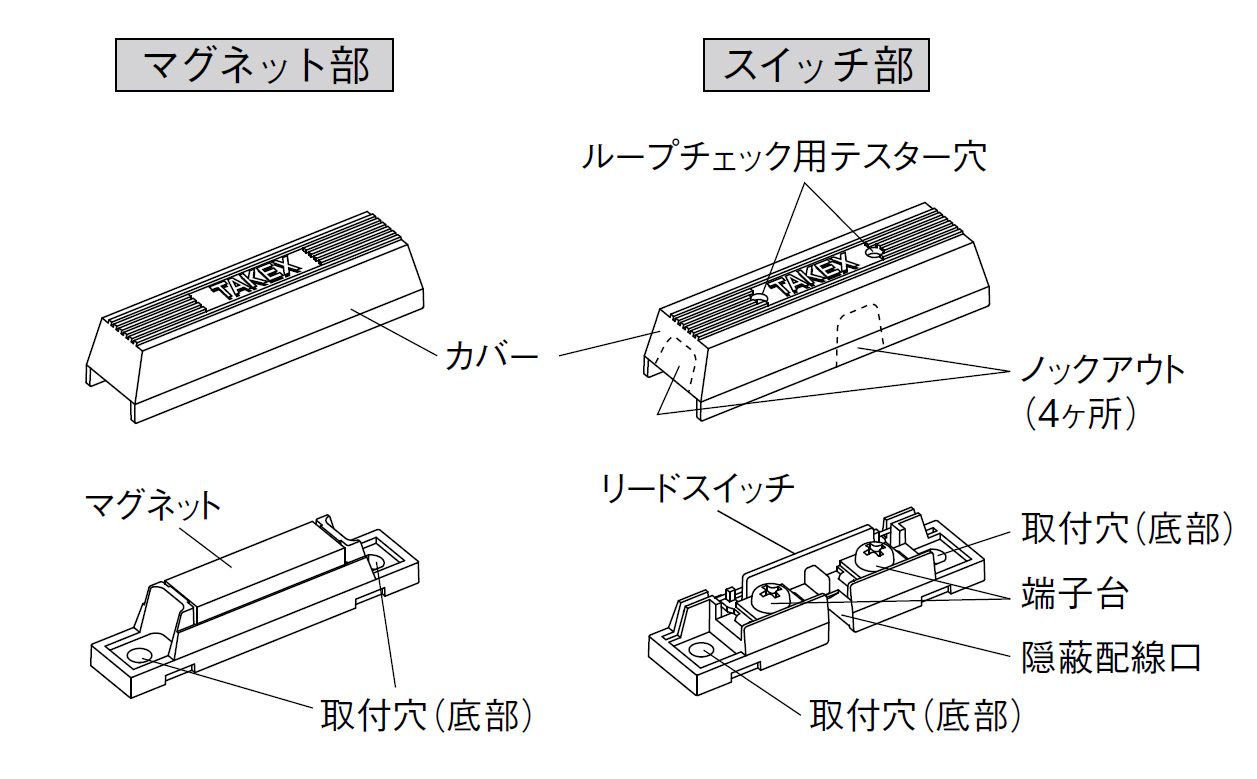

MG-103(G) マグネットスイッチ グレー

資料ダウンロード

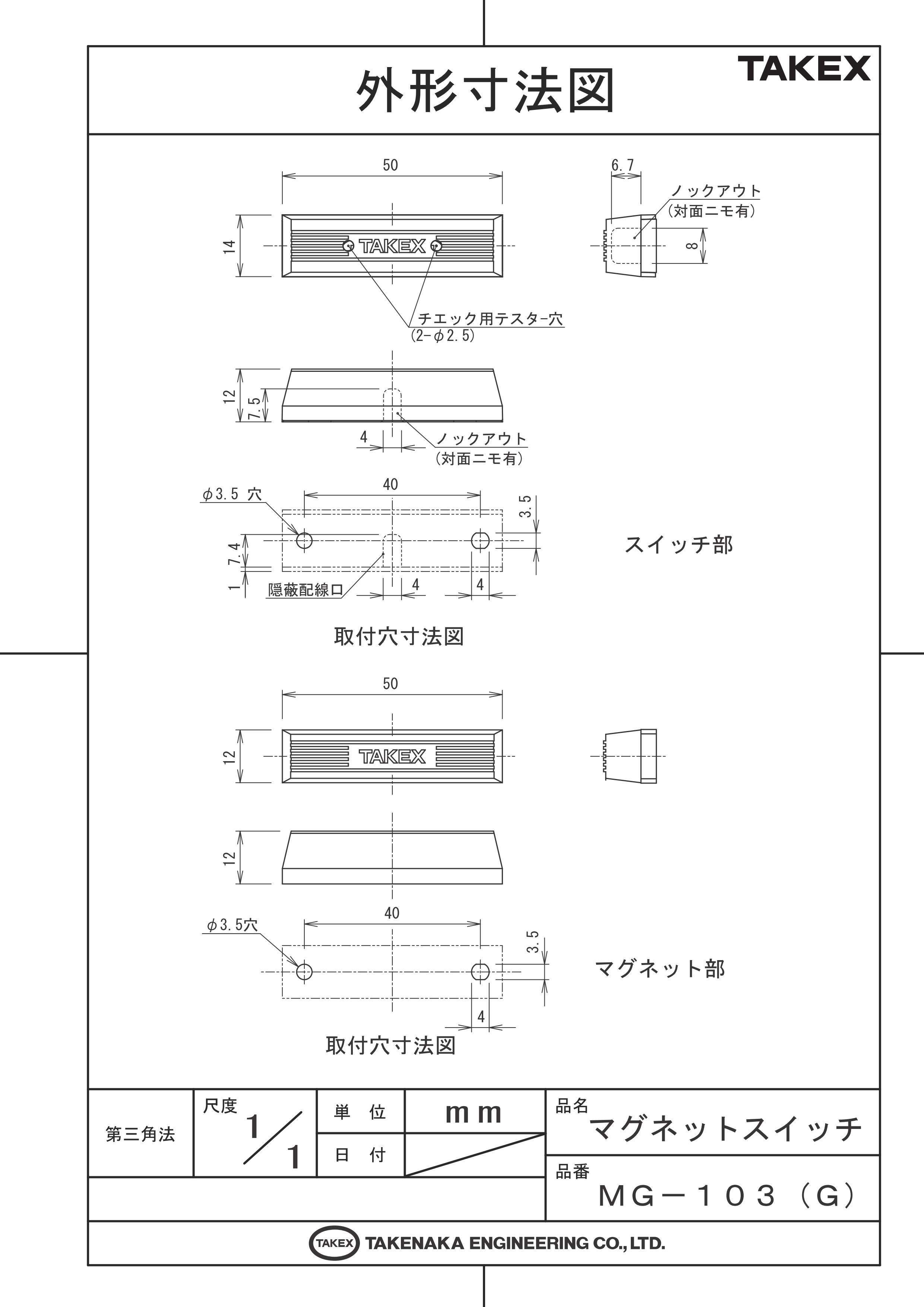

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法ガイド（PDF）

この製品が向いている用途

  • オフィス・ビルの扉・窓の開閉監視
  • セキュリティコントローラへの侵入信号入力
  • 50個単位の大量導入が必要な現場
  • グレー系統の外壁や枠への設置

導入前に確認したいポイント

  • 鉄扉（磁性体）への設置には別売スペーサーが必要
  • 最大セット距離15mm以内での設置が可能か
  • 屋内専用のため、屋外や水のかかる場所は不可
  • b接点（マグネット近接時：閉）の仕様確認

特長

ループチェック用テスター孔を装備

スイッチカバーの上部にテスターリードを直接差し込める専用の孔を設けています。カバーを外すことなく回路の導通状態を確認できるため、施工後の点検や定期メンテナンスの作業効率が大幅に向上します。

100万回の動作を支える高耐久設計

定格負荷時において100万回の開閉寿命を誇る、信頼性の高いリードスイッチを採用しています。頻繁に開閉される通用口やオフィス入口など、過酷な運用環境下でも長期にわたり安定した検知性能を維持します。

柔軟な施工を可能にする長穴構造

ベース部分の取付穴が長穴形状になっており、設置後の左右・上下の微調整が容易です。建付けの悪い扉や、施工後のわずかなズレに対しても、ネジを完全に外すことなく位置調整が可能です。

4箇所の配線用ノックアウト

ベースには4箇所のノックアウトを備えており、あらゆる方向からの配線引き込みに対応します。隠蔽配線・露出配線のいずれにおいても、現場の状況に合わせたスマートな仕上げを実現します。

設置環境に馴染むカラー展開

本製品はグレー（G）モデルですが、他にブラウン（B）やホワイト（W）もラインナップされています。サッシや扉の色に合わせて最適なカラーを選択することで、建物の意匠性を損なわずに設置できます。

大量導入に最適な50個バルクパック

MG-103は、マグネット部とスイッチ部がそれぞれ50個ずつ含まれるバルクパック形式です。大規模なビルや施設での一括導入時に、梱包材の削減とコストメリットを提供します。

選定時に評価したい強み

  • 保守効率： カバーを閉じたままテスターで導通チェックが可能。
  • 高信頼性： 非接触リードスイッチ方式で100万回の長寿命を実現。
  • 施工性： 長穴による位置調整と4箇所の配線引き込み口を完備。
  • コスト： 50個バルクパックによる高いコストパフォーマンス。

施工・設置ガイド

確実な動作のために、以下のポイントに注意して施工を行ってください。

確認項目 この製品での考え方 / 注意点
セット距離 マグネット部とスイッチ部の間隔は15mm以下になるように設置してください。
設置の向き スイッチ部内のリードスイッチがマグネット部寄りになるように配置してください。
磁性体（鉄扉）対策 鉄扉への取付時はセット距離が短くなります。別売スペーサーで磁性体から離してください。
配線抵抗 全体の配線抵抗および接点接触抵抗の合計が100Ω以下になるように設計してください。

トラブルシューティング

現象 推定原因 処置
扉を閉めてもループが閉まらない セット距離が15mmを超えている、またはズレが大きい 取付位置を調整し、15mm以内に接近させてください。
扉を開けても発報しない 接点の溶着または磁性体の残留磁気 定格超過の確認。鉄扉の場合はスペーサーを使用してください。
動作が不安定（時々発報） セット距離が限界に近い、またはネジの緩み 余裕を持って10mm程度まで接近させ、ネジを締め直してください。

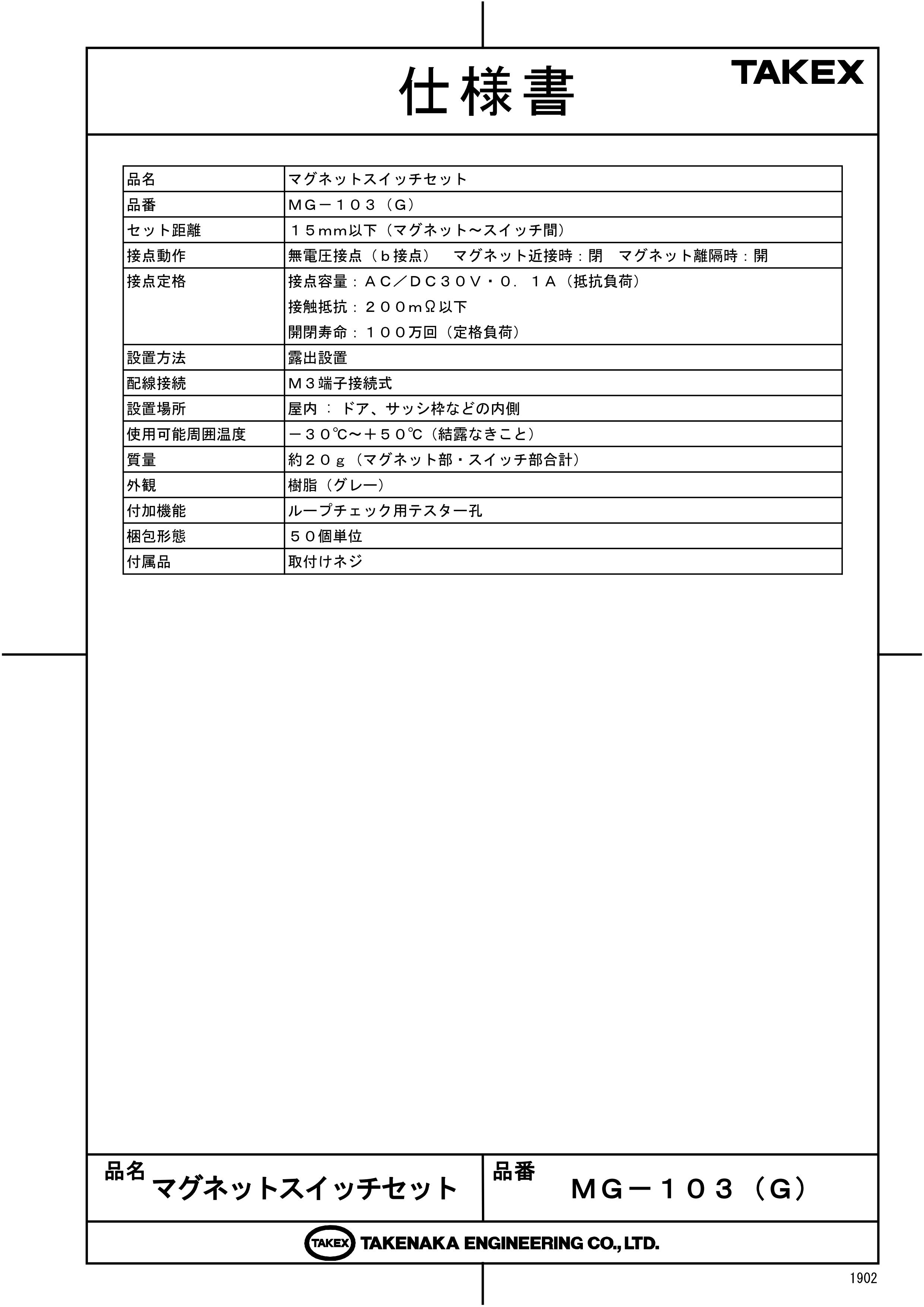

製品仕様

項目 内容
品名 マグネットスイッチセット
品番 ＭＧ－１０３（Ｇ）
セット距離 １５ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｂ接点）　マグネット近接時：閉　マグネット離隔時：開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：２００ｍΩ以下
開閉寿命：１００万回（定格負荷）
設置方法 露出設置
配線接続 Ｍ３端子接続式
設置場所 屋内：ドア、サッシ枠などの内側
使用可能周囲温度 －３０℃〜＋５０℃（結露なきこと）
質量 約２０ｇ（マグネット・スイッチ部合計）
外観 樹脂（グレー）
付加機能 ループチェック用テスター孔
梱包形態 ５０個単位
付属品 取付けネジ

FAQ

Q：鉄扉に取り付けることは可能ですか？ A：可能ですが、鉄などの磁性体に取り付けるとセット距離が短くなります。別売のスペーサーを使用して磁性体から離して設置することをお勧めします。
Q：テスター孔はどのように使用しますか？ A：カバーを閉じた状態で、上面の2箇所の孔にテスターのリードを差し込むことで、導通状態を確認できます。
Q：防水仕様ですか？ A：いいえ、屋内専用仕様です。直接雨のかかる場所や湿気の多い場所への設置は避けてください。
Q：b接点とはどのような動作ですか？ A：マグネットが近づいている時（扉が閉まっている時）に回路が閉じ、離れると回路が開く動作です。
Q：50個パック以外の少量販売はありますか？ A：1個から購入可能なセットモデルとして「MG-103S」がございます。用途に合わせてお選びください。
Q：取付用のネジは付属していますか？ A：はい、1個あたり4本の取付けネジ（φ3×12）が付属しています。
Q：配線はどのくらいの距離まで延長できますか？ A：配線抵抗と接点抵抗の合計が100Ω以下になるようにしてください。0.5mm^2の電線を使用した場合、往復1,500m程度が目安です。
Q：製品の交換目安はありますか？ A：予防保全の観点から、納入後5年を目安に交換を推奨しています。
Q：引き違い窓に設置する際の注意点は？ A：窓を全開にした際にマグネット部が干渉しないよう、ストッパー（別売またはMG-103Sに付属）の使用を推奨します。
Q：配線方向を左右どちらからでも出せますか？ A：はい、ベースに4箇所のノックアウトがあるため、上下左右どの方向からでも配線を引き出せます。
