MG-203T(BL) 薄型マグネットスイッチ（50個） ブラック TAKEX 竹中エンジニアリング TAKEX 竹中エンジニアリング セキュリティストア 【Security Store】
  1. ホーム
  2. > TAKEX
  3. > マグネットスイッチ
  4. > 薄型マグネットスイッチ（50個） ブラック TAKEX 竹中エンジニアリング

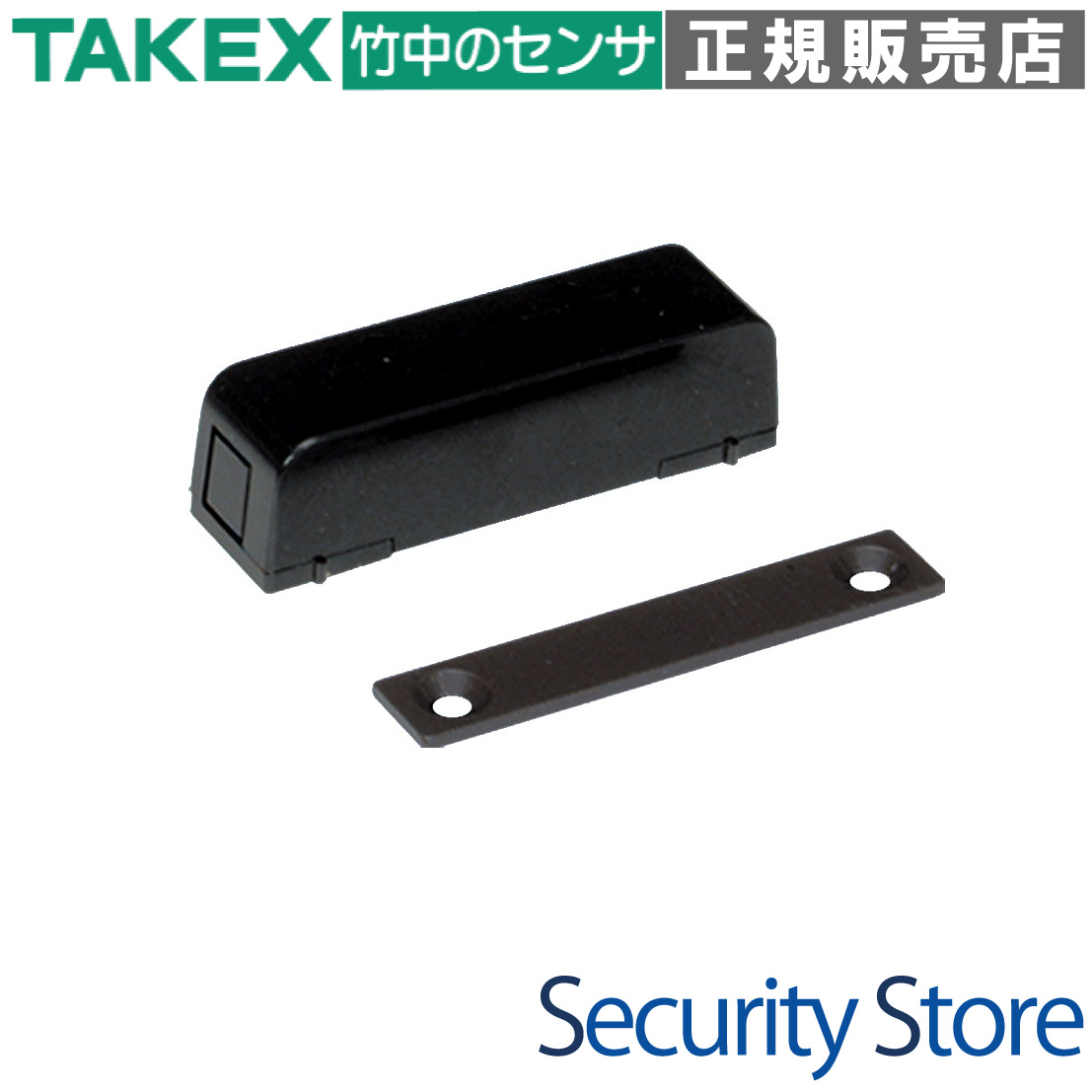

薄型マグネットスイッチ（50個） ブラック TAKEX 竹中エンジニアリング [MG-203T(BL)]

薄型マグネットスイッチ（50個） ブラック TAKEX 竹中エンジニアリング [MG-203T(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ 防犯センサー 露出取付

MG-203T(BL) 薄型マグネットスイッチ（50個入） ブラック

厚みわずか2mmの超薄型マグネットを採用し、引き違い窓や狭小な隙間への設置に最適化された開閉検知センサーです。電源不要の無電圧接点方式により、多様なセキュリティシステムへ低コストで導入可能です。

  • 型番： MG-203T(BL)
  • 方式： 磁気検知方式（リードスイッチ）
  • セット内容： 50個入りパッケージ
  • 主な用途： ドア、サッシ、引き出し等の開閉監視
  • 動作距離： 15mm以下（非磁性体時）
  • カラー： ブラック
MG-203T(BL) 薄型マグネットスイッチ ブラック

資料ダウンロード

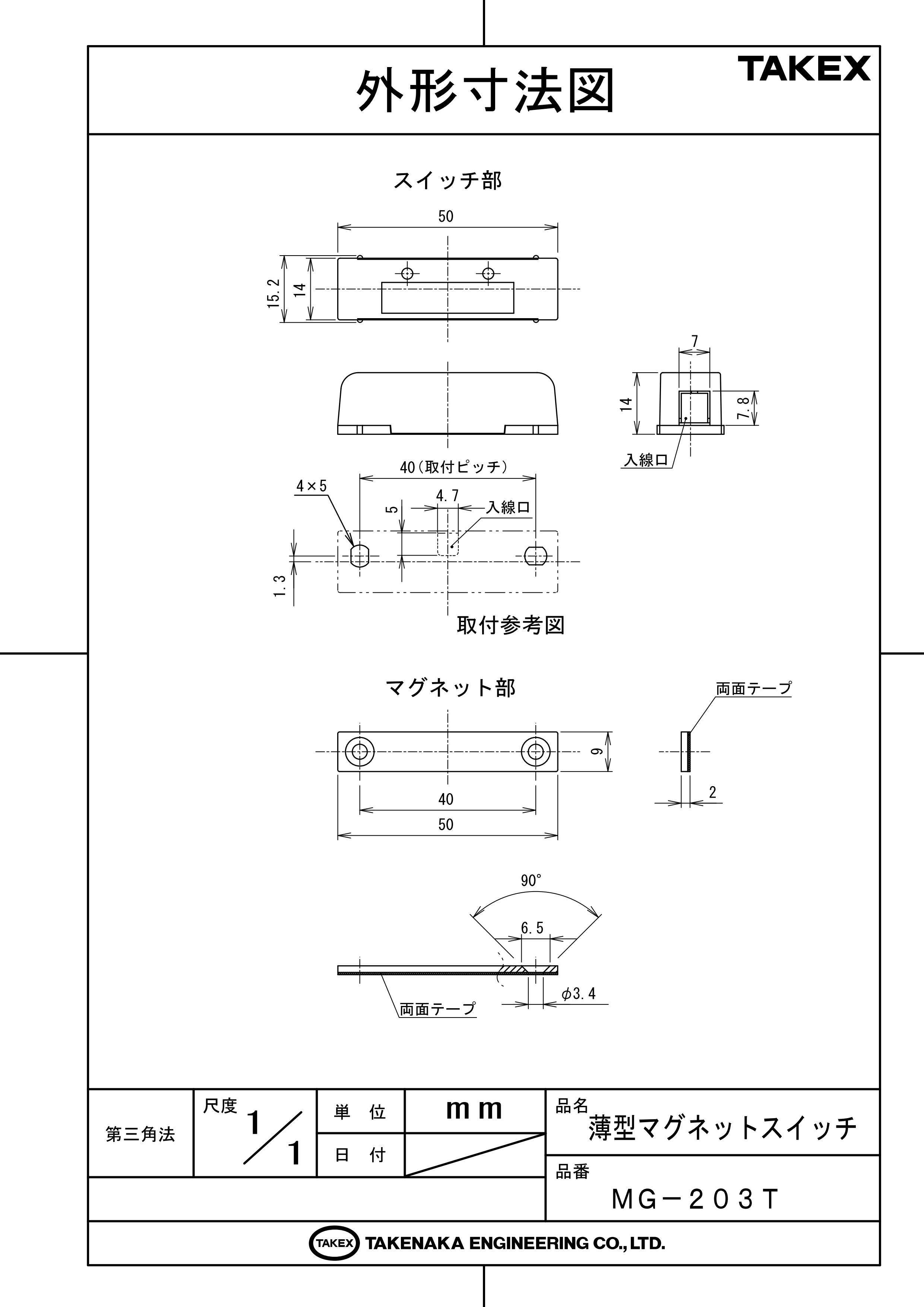

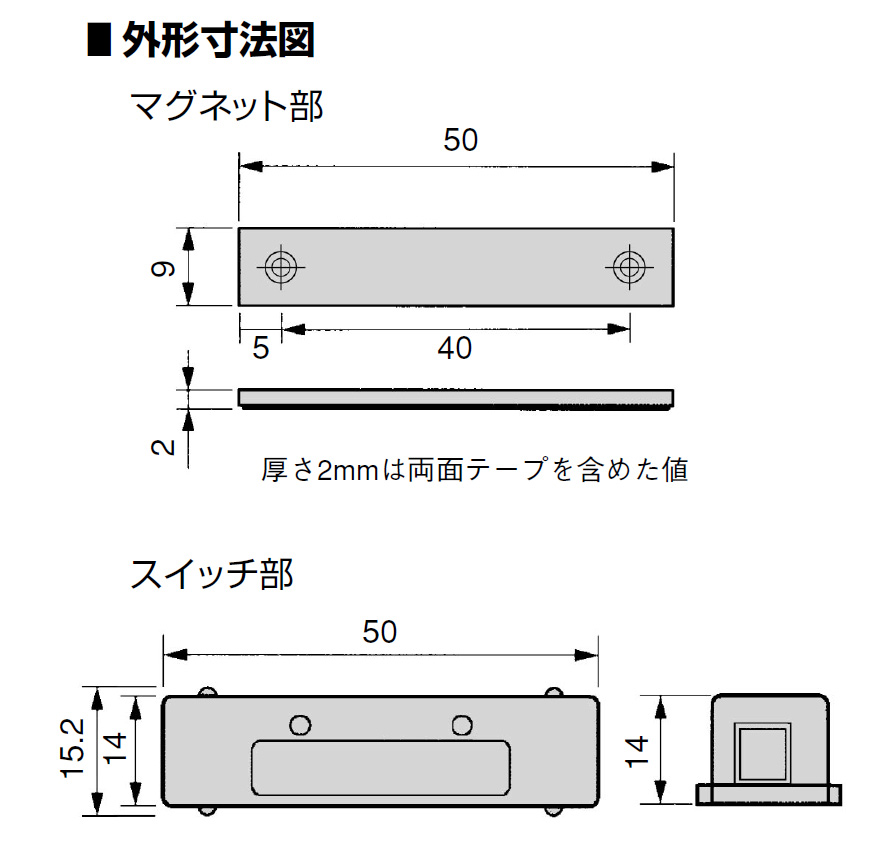

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 一般住宅・オフィスのアルミサッシ窓
  • 店舗の引き戸やショーケースの監視
  • 隙間の狭いクローゼットや建具
  • 多数の開口部を監視する大型物件

導入前に確認したいポイント

  • 取付面が鉄製（磁性体）でないか
  • 動作距離15mm以内に設置可能か
  • b接点（閉時導通）対応の受信機か
  • 設置環境に応じたカラー選定（本品はブラック）

特長

2mmの超薄型マグネットによる高い施工性

マグネット部の厚みをわずか2mmに抑えることで、従来のセンサーでは干渉して設置できなかった「引き違い扉の隙間」などにも対応します。建具の開閉動作を妨げず、スマートな取り付けが可能です。

設置をサポートする両面テープ付属

マグネット部には取り付け補助用の両面テープがあらかじめ貼り付けられています。現場での位置決めがスムーズに行えるため、大量の設置箇所がある場合でも施工時間を大幅に短縮できます。

テスター孔による迅速なループチェック

スイッチカバーに設けられた専用のテスター孔により、カバーを外すことなく導通確認が可能です。施工後の動作確認やメンテナンス時の点検作業を効率化し、施工ミスを未然に防ぎます。

信頼性の高い磁気検知テクノロジー

物理的なリードスイッチ方式を採用しており、電源を必要としません。希土類磁石による強力な磁束管理により、小型ながら安定した動作範囲を確保し、長期間にわたる高信頼運用を実現します。

ストッパー不要のシンプル設計

物理的なストッパーを必要としない構造のため、設置後の美観を損ないません。また、樹脂製の筐体はブラックカラーを採用しており、ダークカラーのサッシや木材に違和感なく馴染みます。

優れたコストパフォーマンス

50個入りのパッケージ単位での提供により、コストを最小限に抑制。大規模なセキュリティ工事においても、品質を維持しながらコストメリットを享受できる法人向け商材です。

選定時に評価したい強み

  • 超薄型設計： 2mm厚マグネットにより、あらゆるサッシに対応。
  • 保守性： テスター孔搭載でメンテナンス工数を削減。
  • 安定性： 動作距離15mmを確保し、建具の遊びにも対応。
  • 耐久性： 100万回の開閉寿命を誇る高耐久リードスイッチを採用。

施工・設置ガイド

確実な検知を実現するため、以下のガイドラインに従って設置を行ってください。特に鉄製の扉に設置する場合は注意が必要です。

確認項目 この製品での考え方
取付面が鉄製（磁性体）の場合 磁気ショートの影響でセット距離が短くなります。スペーサー等で磁性体から離して取り付けてください。
取付位置の調整 スイッチ部とマグネット部が平行に対向するように配置してください。
ネジ固定の推奨 両面テープは仮止め用です。必ず付属または推奨の皿タッピングネジで本固定してください。
配線接続 端子式を採用。芯線を十分にねじり、接触不良がないよう締め付けてください。

配線距離の目安

電線径（直径） 推奨最大往復距離
0.65mm 1,000m
0.8mm 1,500m
1.0mm 2,000m

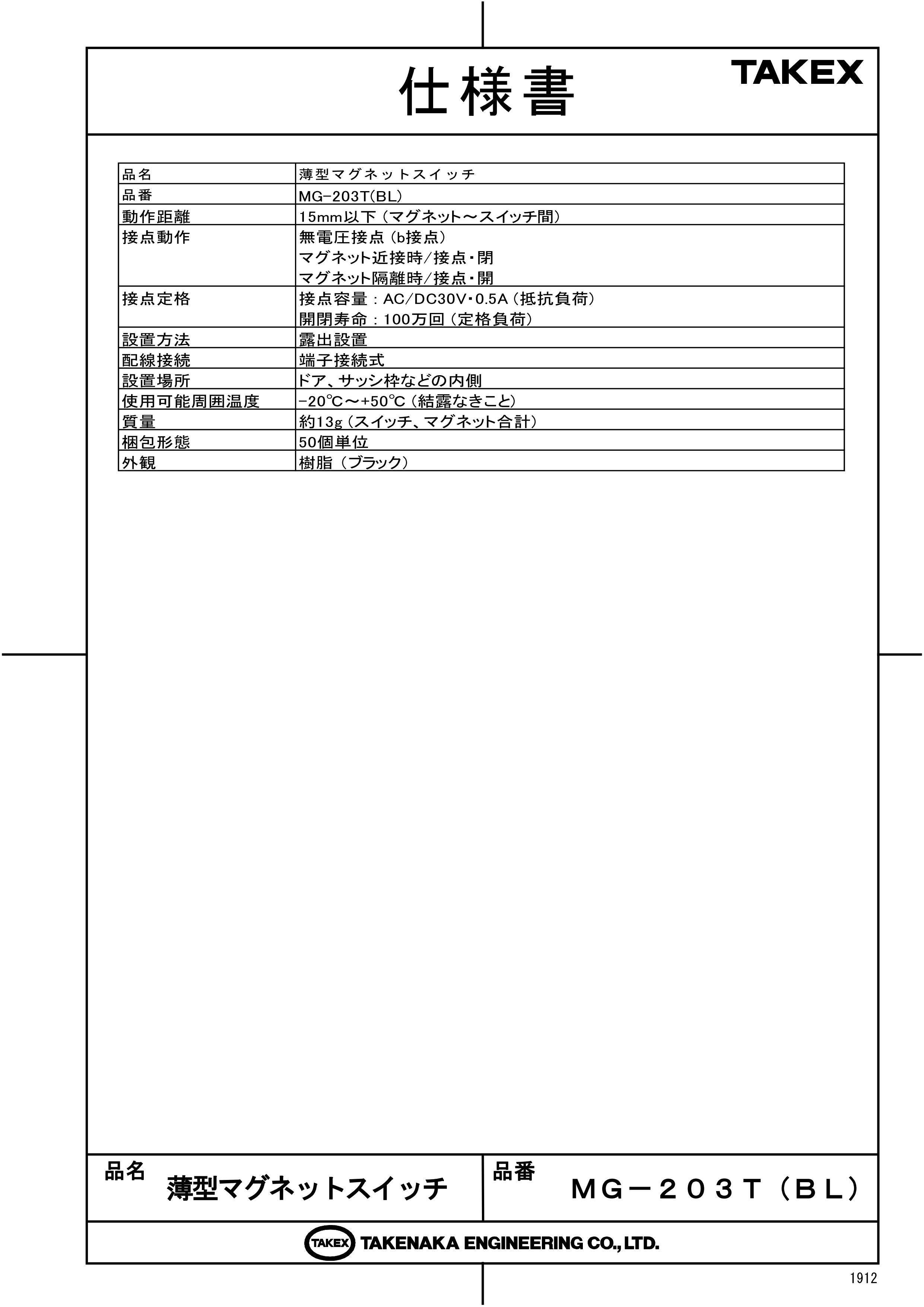

製品仕様

項目 内容
品名 薄型マグネットスイッチ
品番 ＭＧ－２０３Ｔ（ＢＬ）
動作距離 １５ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｂ接点）
マグネット近接時／接点・閉
マグネット隔離時／接点・開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
開閉寿命：１００万回（定格負荷）
設置方法 露出設置
配線接続 端子接続式
設置場所 ドア、サッシ枠などの内側
使用可能周囲温度 －２０℃〜＋５０℃（結露なきこと）
質量 約１３ｇ（マグネット、スイッチ部合計）
梱包形態 ５０個単位
外観 樹脂（ブラック）

FAQ

Q：動作距離が15mmとありますが、これを超えるとどうなりますか？ A：磁力が届かず接点が「開」の状態（警報出力状態）になります。確実に15mm以内で対向するように設置してください。
Q：鉄製のドアに取り付け可能ですか？ A：可能ですが、鉄により磁力が弱まるため動作距離が短くなります。非磁性体のスペーサーを使用して、設置面から数ミリ浮かせることで安定した検知が可能になります。
Q：電源は必要ですか？ A：いいえ、電源は不要です。マグネットによる物理的な接点切替方式（無電圧接点）です。
Q：テスター孔はどのように使用しますか？ A：スイッチカバーの表面にある小さな孔にテスターのピンを差し込むことで、カバーを開けずに導通の確認が行えます。
Q：ネジ止めは必須ですか？ A：長期安定運用のためにネジ止めを強く推奨します。付属の両面テープは設置時の位置決め用（仮止め）としてお考えください。
Q：接点の向き（a接点・b接点）はどちらですか？ A：b接点（マグネットが近いときに回路が閉じる）仕様です。一般的なセキュリティシステムに適合します。
Q：1個単位での購入は可能ですか？ A：本製品は50個入りのパッケージ単位での販売となります。
Q：屋外でも使用できますか？ A：いいえ、屋内用です。雨が直接かかる場所や結露の激しい場所は避けてください。
Q：色のバリエーションはありますか？ A：本製品（BL）はブラックですが、他にもグレー、ブラウン、ホワイトのバリエーションがございます。
Q：寿命はどのくらいですか？ A：定格負荷時で約100万回の開閉寿命を有しています。
