MG-203T(G) 薄型マグネットスイッチ（50個） グレー TAKEX 竹中エンジニアリング [MG-203T(G)]

MG-203T(G) 薄型マグネットスイッチ（50個） グレー TAKEX 竹中エンジニアリング [MG-203T(G)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング マグネットスイッチ 防犯センサー 露出設置 50個入パック

MG-203T(G) 薄型マグネットスイッチ（50個） グレー

厚みわずか2mmのマグネット部を採用した、超薄型設計のマグネットスイッチです。引き違い戸などの狭い隙間にも干渉することなく設置可能で、セキュリティシステムの導入コストを抑えつつ確実な開閉検知を実現します。

  • 型番： MG-203T(G)
  • 製品名： 薄型マグネットスイッチ（50個入り）
  • 検知方式： リードスイッチによる磁気検知（無電圧b接点）
  • 主な用途： 窓・ドアの開閉監視、セキュリティシステムの接点入力
  • 設置場所： 屋内（サッシ枠、ドア枠、建具内側）
  • 動作距離： 15mm以下（非磁性体設置時）

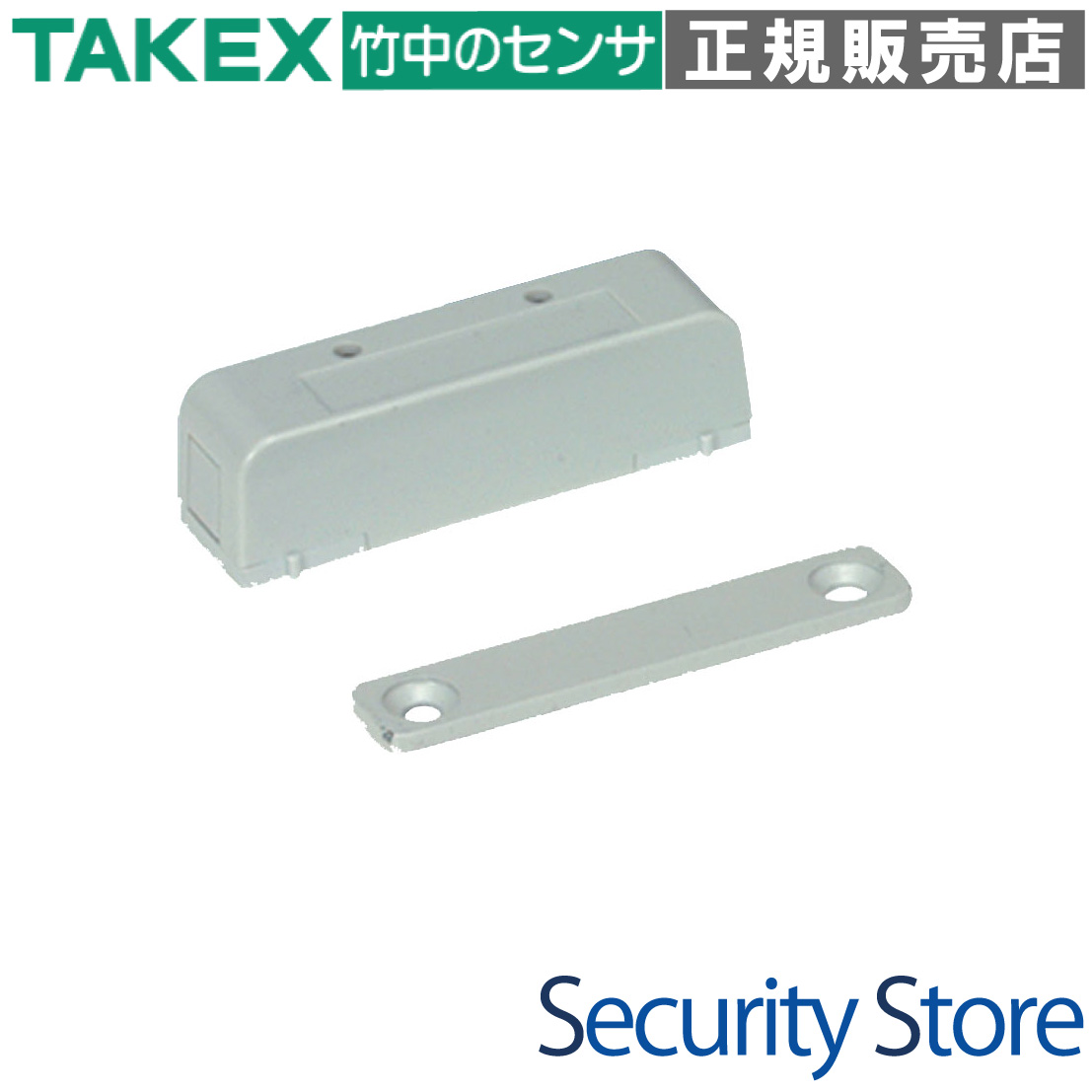

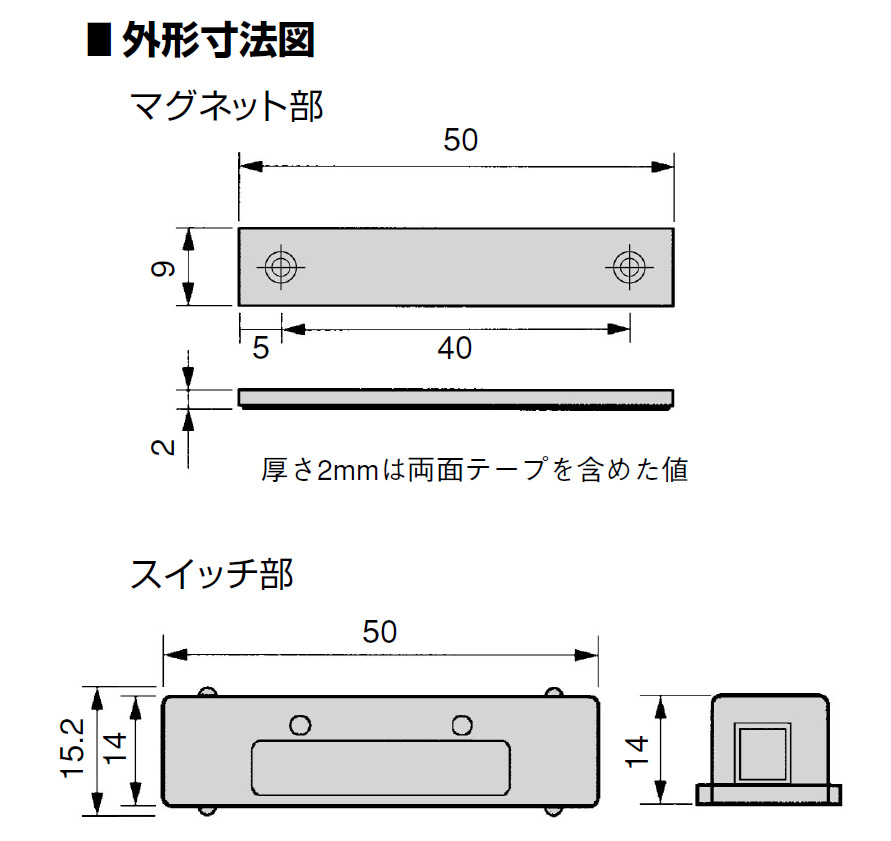

MG-203T(G) 薄型マグネットスイッチ 外観画像

資料ダウンロード

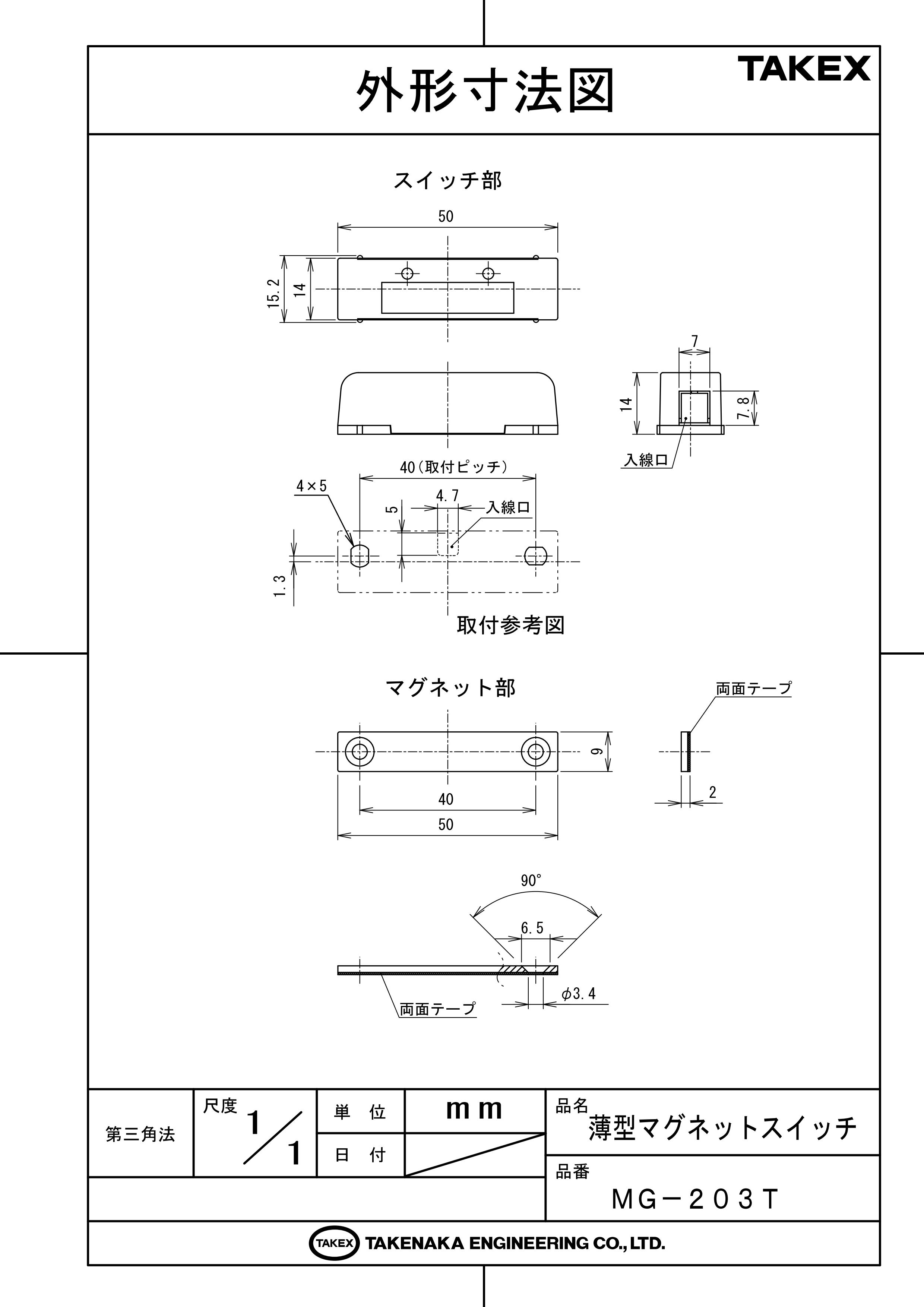

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法資料（PDF）

この製品が向いている用途

  • 引き違い窓やクロス扉の開閉検知
  • 店舗・オフィスの防犯・入退室管理
  • 設置スペースが限られる建具への取り付け
  • 多数の開閉ポイントを監視する大規模現場

導入前に確認したいポイント

  • 鉄扉・鉄枠などの磁性体への直接設置（距離減少）
  • マグネット部とスイッチ部の対向距離（15mm以内）
  • 配線は端子接続式であることの確認
  • 無電圧b接点（NC）仕様との適合性

特長

厚さ2mmの超薄型マグネット

マグネット部の厚みがわずか2mmという極薄構造を実現しています。これにより、一般的なセンサーでは干渉してしまうような「引き違い戸」や「クロス扉」の狭い隙間にもスムーズに収まり、建具の動作を物理的に阻害しません。

施工を容易にする仮止め用両面テープ

マグネット部にはあらかじめ取り付け補助用の両面テープが貼り付けられています。現場での位置決めが容易になり、確実に動作するポイントを確認してからネジで本固定を行うことができます。

メンテナンス性を高めるテスター孔

スイッチカバー部分に専用のテスター孔を設けています。カバーを外す手間を省き、設置後や保守点検時の導通チェック（ループチェック）を迅速かつ正確に行うことが可能です。

信頼性の高いリードスイッチテクノロジー

物理的な摩耗が少ないガラス封止のリードスイッチを採用。約100万回の開閉寿命を誇り、長期間にわたって安定した信号出力を提供します。電源不要のパッシブ動作により故障リスクも低減されています。

ストッパー不要のシンプルデザイン

建具の動作を邪魔しないフラットな形状のため、別途ストッパーなどの補助部材を用意する必要がありません。露出設置でも目立ちにくく、現場の意匠を損なわないすっきりとした設置が可能です。

多様な現場に対応する4色のカラーバリエーション

設置場所のデザインやサッシの色味に合わせて、グレー（本製品）のほか、ブラウン、ブラック、ホワイトの計4色から選択可能です。周囲に馴染む色を選択することで、セキュリティ機器の存在感を抑えることができます。

経済的な50個パックでの提供

50個単位のパッケージングにより、1個あたりの単価を抑制しています。マンション一棟や大規模ビルなど、大量の窓・ドアへの設置が必要な現場において、大幅なコストダウンに寄与します。

確実な結線が可能な端子接続方式

配線は端子接続式を採用しています。リード線タイプに比べて現場での配線長調整が容易で、接触不良を防ぐ堅牢な接続を実現します。太さに応じた長距離配線にも対応可能です。

選定時に評価したい強み

  • 超薄型設計： マグネット部2mmで設置場所を選ばない汎用性
  • 低コスト： 大量導入に最適な50個入りのコストパフォーマンス
  • 高耐久： 100万回の動作寿命を誇る高信頼性リードスイッチ
  • 施工性： 両面テープによる仮止めとテスター孔による迅速な点検

施工・設置ガイド

設置の際は、スイッチ部とマグネット部がドア閉時に15mm以内になるよう調整してください。鉄製の扉や枠に設置する場合は、磁気の影響で検知距離が短くなるため、スペーサーを使用することをお勧めします。

確認項目 この製品での考え方
鉄扉への取り付け スペーサーを併用し、磁石と鉄面の距離を確保してください。
設置方法 両面テープで仮止め後、付属の皿タッピングビスで本固定します。
ループチェック スイッチカバーのテスター孔を利用し、テスターにて導通を確認。
配線距離の管理 0.65mm以上の線径を使用し、1,000m以上の伝送も可能です。

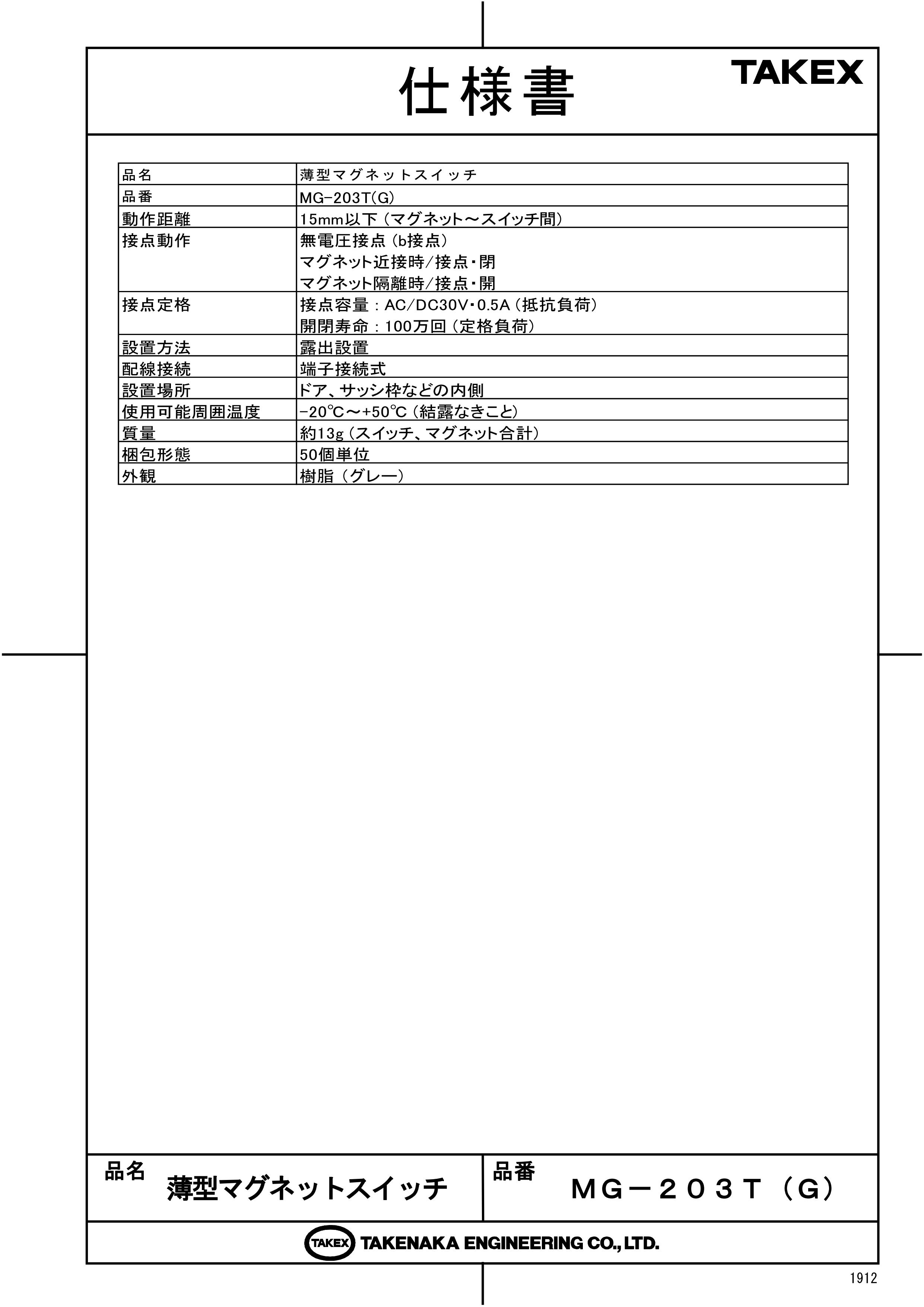

製品仕様

項目 内容
品名 薄型マグネットスイッチ
品番 ＭＧ－２０３Ｔ（Ｇ）
動作距離 １５ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｂ接点）
マグネット近接時／接点・閉
マグネット隔離時／接点・開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
開閉寿命：１００万回（定格負荷）
設置方法 露出設置
配線接続 端子接続式
設置場所 ドア、サッシ枠などの内側
使用可能周囲温度 －２０℃〜＋５０℃（結露なきこと）
質量 約１３ｇ（マグネット・スイッチ部合計）
梱包形態 ５０個単位
外観 樹脂（グレー）

FAQ

Q：検知距離（動作距離）はどのくらいですか？ A：非磁性体（アルミや木材）への設置時は15mm以下で動作します。ただし、鉄扉などの磁性体に設置する場合は磁気ショートにより距離が短くなるため注意が必要です。
Q：鉄製のドアに取り付ける際の注意点はありますか？ A：鉄面に直接取り付けると動作距離が著しく減少します。非磁性体のスペーサー（樹脂製など）を挟み、製品と鉄面を離して設置してください。
Q：電源は必要ですか？ A：本製品は受動型の磁気センサー（リードスイッチ）ですので、電源供給は不要です。
Q：配線は何メートルまで伸ばせますか？ A：使用する電線の太さによりますが、線径0.65mm（0.3mm2）を使用した場合で最大往復1,000m、線径0.8mm（0.5mm2）で1,500mが目安です。
Q：接点の種類は何ですか？ A：無電圧のb接点（NC：ノーマルクローズ）です。扉が閉まっている（マグネットが近い）状態で接点が「閉」、扉が開くと「開」になります。
Q：1個単位での購入は可能ですか？ A：MG-203T(G)は50個単位での販売となります。バラ売りについては別途お問い合わせください。
Q：屋外で使用できますか？ A：いいえ、屋内専用仕様です。直接雨がかかる場所や結露が激しい場所での使用は避けてください。
Q：マグネット部は両面テープだけで固定しても大丈夫ですか？ A：テープは仮止め用です。長期的な落下の防止と信頼性確保のため、必ず付属のネジで併用固定を行ってください。
Q：ループチェック用のテスター孔はどう使いますか？ A：スイッチ部カバーにある孔にテスターの棒を差し込み、端子部に直接触れることで、カバーを外さずに導通確認ができます。
Q：極性はありますか？ A：スイッチ接点ですので、配線にプラス・マイナスの極性はありません。
