薄型マグネットスイッチ（50個） ホワイト TAKEX 竹中エンジニアリング [MG-203T(W)]

薄型マグネットスイッチ（50個） ホワイト TAKEX 竹中エンジニアリング [MG-203T(W)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） マグネットスイッチ 防犯センサー 屋内用 b接点

MG-203T(W) 薄型マグネットスイッチ（50個入） ホワイト

厚みわずか2mmのマグネット部を採用し、引き違い戸やクロス扉への設置を可能にした超薄型マグネットスイッチです。

高感度なリードスイッチ技術により、電源不要で確実な開閉検知を実現。施工性を重視した端子接続方式と位置決め用両面テープを備え、BtoBのセキュリティ現場における大量導入に最適な50個パック仕様となっています。

  • 型番： MG-203T(W)
  • タイプ： 薄型マグネットスイッチ
  • 動作距離： 15mm以下
  • 接点方式： 無電圧接点（b接点）
  • 設置場所： 屋内（ドア・サッシ枠・クロス扉）
  • 販売単位： 1箱（50個入）

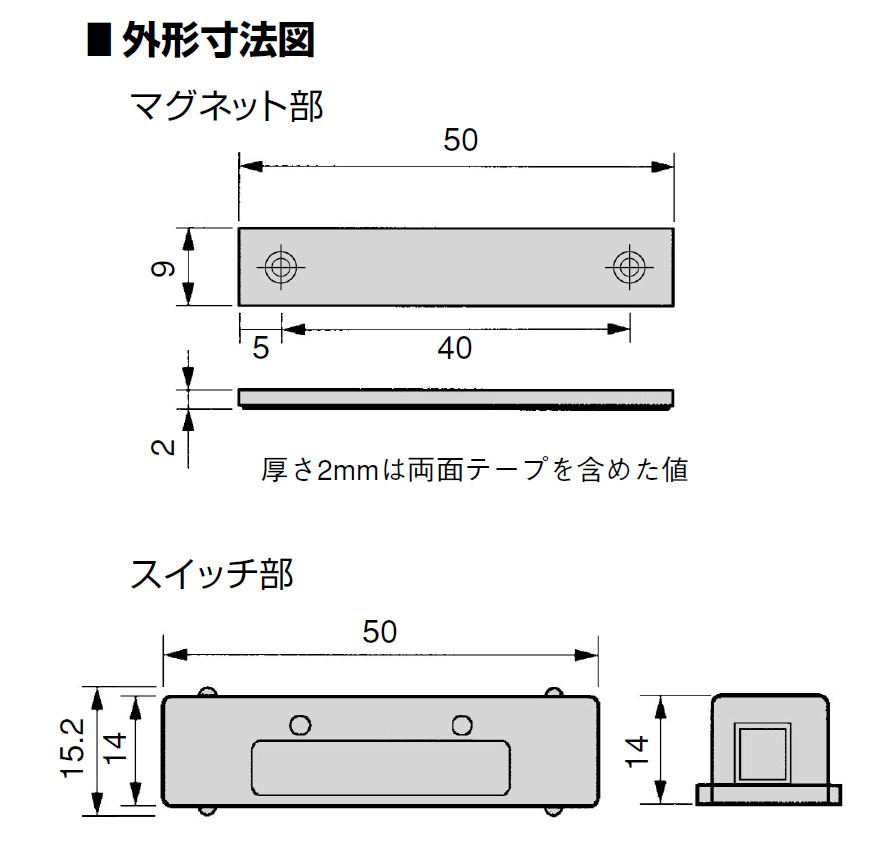

MG-203T(W) 薄型マグネットスイッチ 外観画像

資料ダウンロード

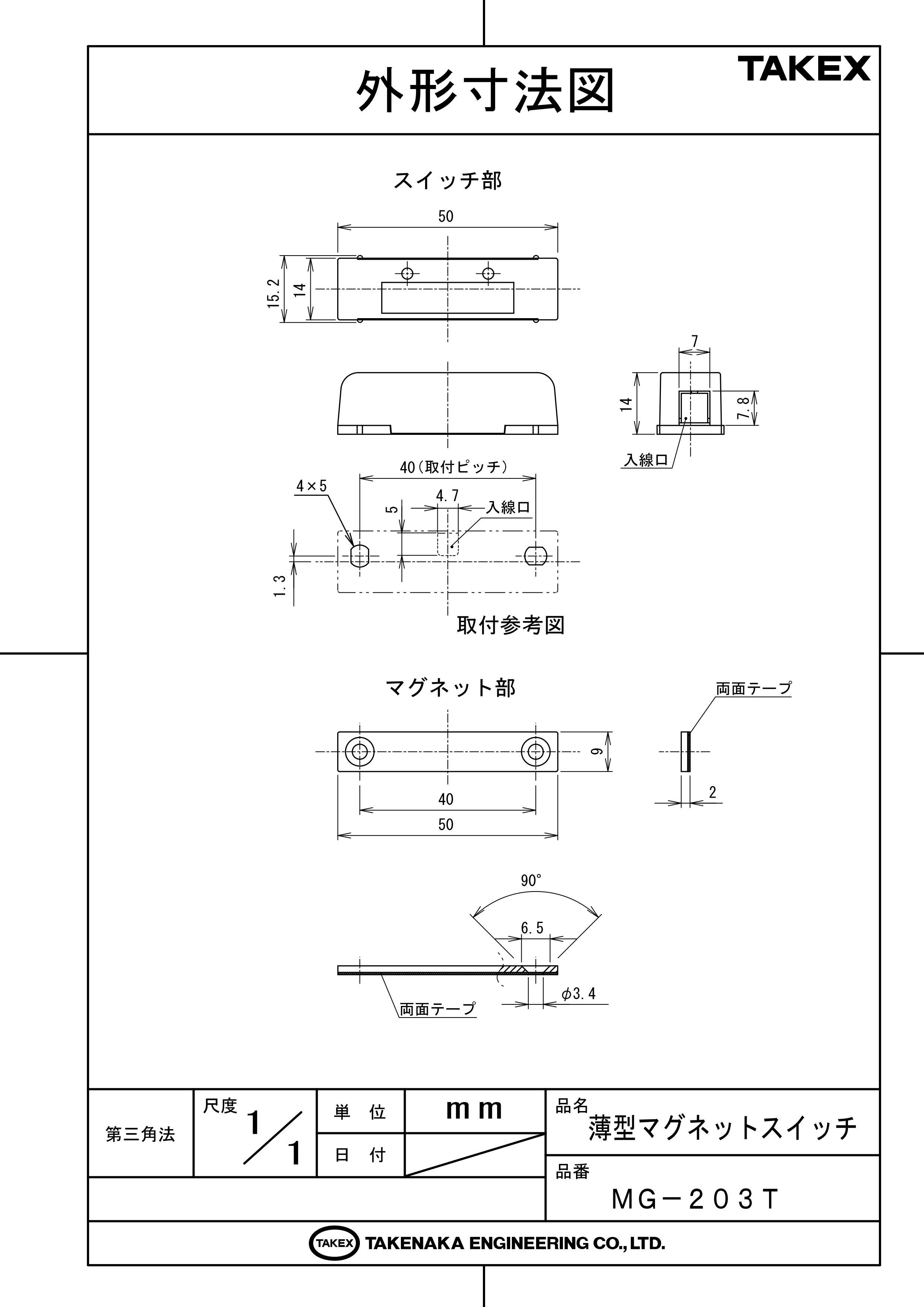

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法解説（PDF）

この製品が向いている用途

  • 一般住宅・オフィスの引き違い窓
  • 店舗のバックヤード出入り口
  • 隙間の狭いクロス扉やスライドドア
  • 多数の開口部を持つ施設の防犯管理
  • 既存建具への後付けセキュリティ施工

導入前に確認したいポイント

  • 設置面が鉄製（磁性体）ではないか
  • 動作距離（15mm以内）が確保できるか
  • 接続先のコントローラーがb接点対応か
  • ビス固定のための下穴加工が可能か
  • 屋内環境での使用（防水非対応）

製品の特長

厚さ2mmの超薄型マグネット

マグネット部の厚みをわずか2mmに抑えることで、従来のセンサーでは干渉して設置できなかったクロス扉や、隙間の狭いサッシの可動部にもスムーズに取り付けが可能です。

施工を容易にする両面テープ付き

マグネット部には取り付け補助用の両面テープが予め貼り付けられています。現場での位置決めが容易になり、施工時間の短縮に大きく貢献します。

信頼性の高い無電圧接点方式

高精度なリードスイッチを採用した無電圧接点（b接点）出力です。電源配線が不要なため、多種多様な防犯パネルや警備コントローラー、ネットワークカメラの外部入力に統合できます。

メンテナンス性に優れたテスター孔

スイッチカバーにはループチェック用のテスター孔を配置。カバーを外すことなく、設置後の導通確認やメンテナンス時の動作チェックが簡単に行えます。

位置調整が容易な長穴構造

スイッチ部の取付穴には長穴構造を採用。サッシの微妙なズレや現場の施工状況に合わせて、固定位置を微調整することが可能です。

環境に馴染むホワイトカラー

清潔感のあるホワイト樹脂筐体を採用しており、一般的な住宅用サッシやオフィスの白い建具に設置しても目立ちにくく、意匠性を損ないません。

確実な結線を支える端子接続式

リード線引き出しタイプではなく端子台方式を採用。現場で必要な長さに配線をカットして直接接続できるため、余分な配線の処理が不要で美しく仕上がります。

高耐久・長寿命設計

接点開閉寿命は定格負荷時で100万回を誇ります。頻繁に開閉される共用部のドアや窓でも、長期にわたって安定した検知パフォーマンスを維持します。

選定時に評価したい強み

  • 省スペース性： 2mm厚マグネットにより、あらゆる建具への対応力が高い。
  • コストパフォーマンス： 50個単位のロット供給により、大規模現場のコストを抑制。
  • 施工品質： テスター孔や長穴など、プロの現場での使い勝手が考慮されている。
  • 汎用性： 標準的なb接点仕様で、メーカーを問わず多くの警備システムに適合。

施工・設置ガイド

設置の際は、スイッチ部とマグネット部がドアを閉めた状態で「15mm以内」になるように配置してください。鉄製の扉や枠に設置する場合は、磁気の影響で動作距離が短くなるため、必ず樹脂製スペーサーなどを使用して磁性体から離して設置してください。

確認項目 施工・運用の基準
取付ネジ 3mm x 10mm（皿タッピングビス）推奨。下穴はφ2.6〜2.7mm。
設置面が鉄製の場合 スペーサー等を用いて設置面から浮かせる必要があります。
配線方法 スイッチ部端子台へのネジ止め接続。接触不良に注意。
導通テスト スイッチカバーのテスター孔を利用し、ループ確認を行う。

配線距離の目安

線径（直径） 断面積 推奨最大往復距離
0.65mm 0.3mm2 1,000m
0.8mm 0.5mm2 1,500m
1.0mm 0.75mm2 2,000m

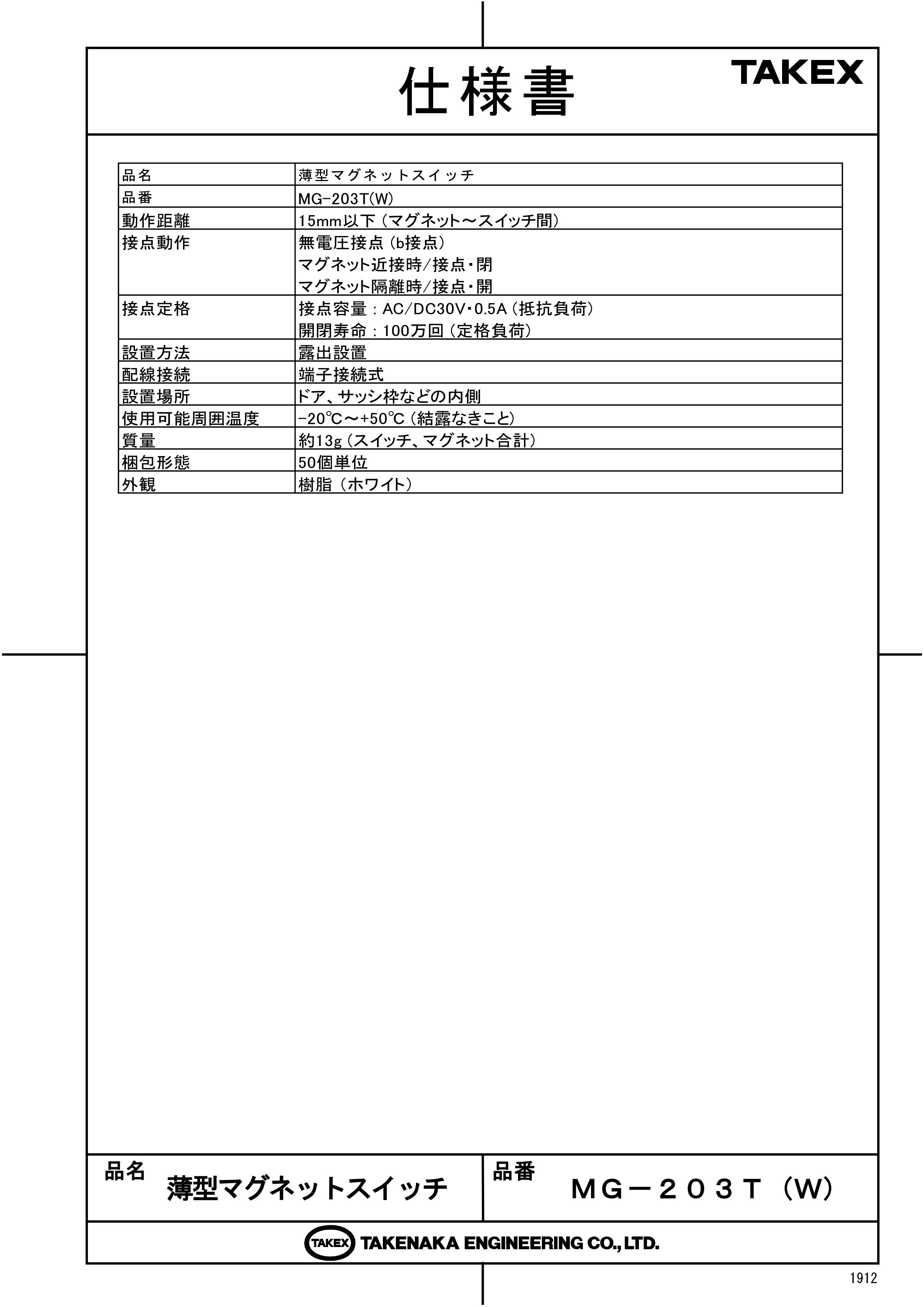

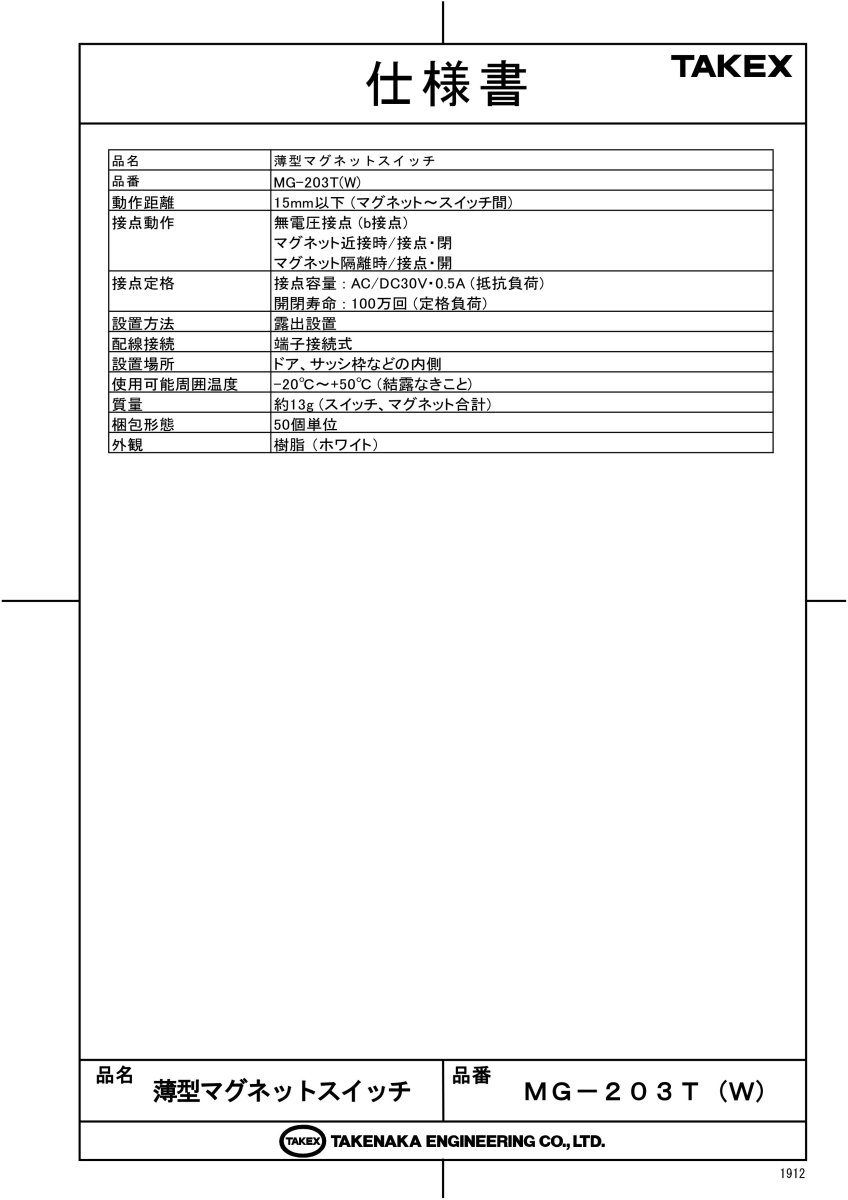

製品仕様

項目 内容
品名 薄型マグネットスイッチ
品番 MG-203T(W)
動作距離 15mm以下（マグネット〜スイッチ間）
接点動作 無電圧接点（b接点）
マグネット近接時：接点・閉
マグネット離隔時：接点・開
接点定格 接点容量：AC/DC 30V・0.5A（抵抗負荷）
開閉寿命：100万回（定格負荷）
接触抵抗 200mΩ以下
設置方法 露出設置
配線接続 端子接続式
設置場所 ドア、サッシ枠などの内側（屋内）
使用可能周囲温度 -20℃〜+50℃（結露なきこと）
質量 約13g（マグネット・スイッチ部合計）
外観 樹脂（ホワイト）
梱包形態 1箱 50個単位

トラブルシューティング

現象 考えられる原因 処置
扉を閉めても反応しない マグネットとの距離が15mmを超えている 取付位置を調整し、15mm以内に近づける
鉄扉で動作が不安定 鉄の影響による磁束の減衰 スペーサーを挟み、設置面から離す
ループチェックで導通がない 端子部の締め付け不足または断線 配線接続を再確認し、増し締めを行う

FAQ

Q：マグネット部の厚みはどれくらいですか？ A：2mmです。非常に薄いため、引き違い戸などの狭い隙間にも干渉せず取り付け可能です。
Q：電源は必要ですか？ A：いいえ、必要ありません。無電圧の磁気リードスイッチ方式ですので、外部からの給電なしで作動します。
Q：鉄製のドアに取り付けられますか？ A：可能ですが注意が必要です。鉄などの磁性体に直接貼ると検知距離が短くなるため、スペーサーを使用して設置面から浮かせてください。
Q：1個単位で購入できますか？ A：本製品は MG-203T(W) 50個パックでの販売となります。大規模な施工現場に最適化されたパッケージです。
Q：検知距離（セット距離）はどのくらいですか？ A：15mm以下です。この距離を超えると開閉を正しく検知できない可能性があります。
Q：雨の当たる屋外で使用できますか？ A：いいえ、屋内専用仕様です。直接水がかかる場所や結露が激しい場所での使用は避けてください。
Q：接点の種類は何ですか？ A：b接点（常時閉、マグネットが離れると開くタイプ）です。
Q：取り付けにネジは必要ですか？ A：マグネット部には仮止め用のテープがありますが、長期安定運用のために、必ずスイッチ部・マグネット部共にネジによる併用固定を推奨します。
Q：カバーを外さずに導通確認はできますか？ A：はい、スイッチカバーにあるテスター孔からテスターを差し込むことで、簡単にループチェックが可能です。
Q：定格負荷はどのくらいですか？ A：AC/DC 30V・0.5A（抵抗負荷）以下です。これを超える負荷（リレーの直駆動など）は故障の原因となるため避けてください。
