マグネットスイッチ A接点型 N.O. ブラウン TAKEX 竹中エンジニアリング [MG-103Sa(B)]

マグネットスイッチ A接点型 N.O. ブラウン TAKEX 竹中エンジニアリング [MG-103Sa(B)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング マグネットスイッチ A接点(N.O.) 防犯センサー 屋内用

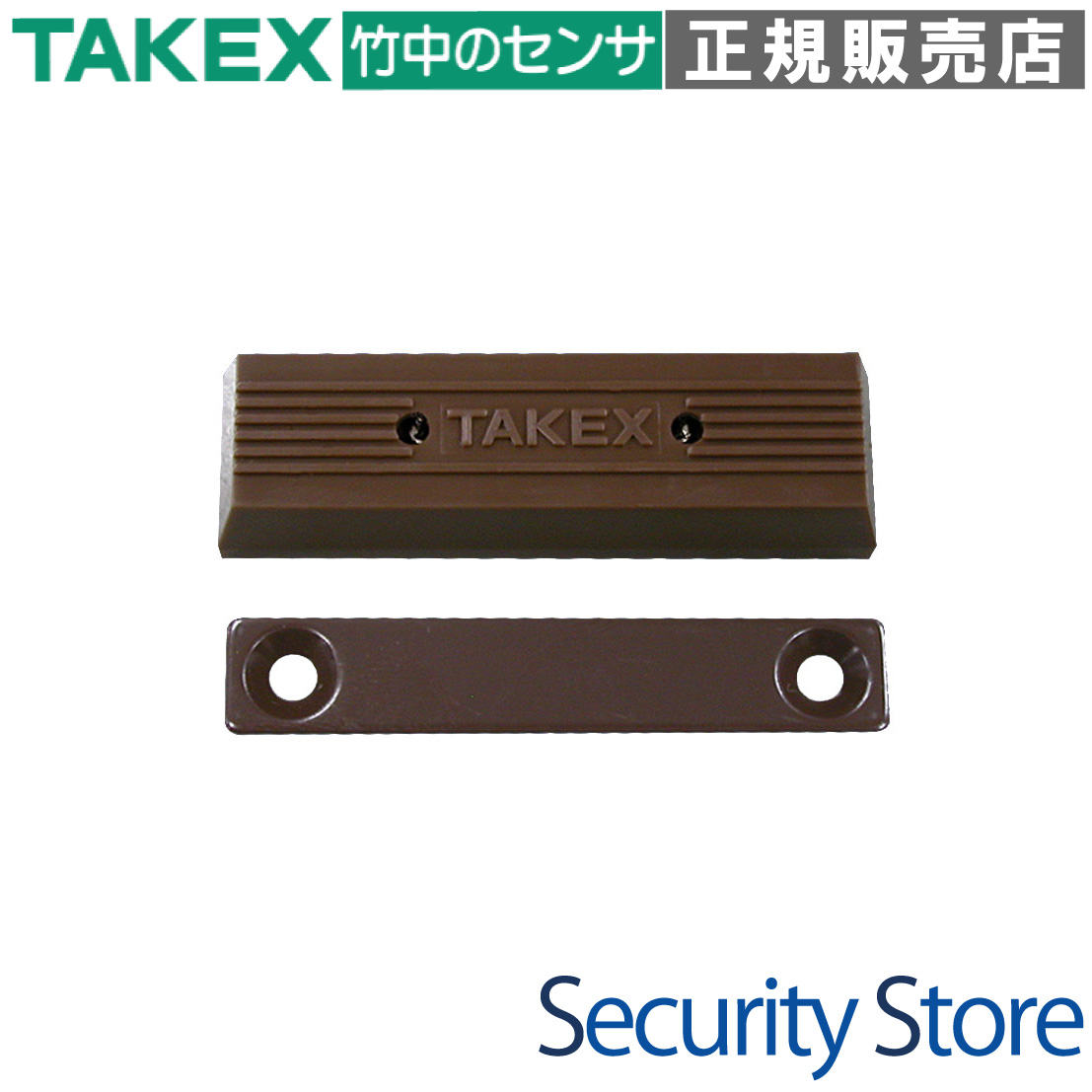

MG-103Sa(B) マグネットスイッチ A接点型 N.O. ブラウン

扉や窓の開閉状態を確実に検知する、信頼性の高いA接点（常時開）仕様のマグネットスイッチです。薄型マグネットの採用により、隙間の狭いクロス扉やサッシにもスマートに設置可能です。

  • 型番： MG-103Sa(B)
  • 製品名： マグネットスイッチ A接点型 N.O. ブラウン
  • 接点方式： 無電圧接点（A接点 / Normally Open）
  • 主な用途： ドア・窓の開閉検知、チャイム連動、自動制御の信号入力
  • 設置場所： 屋内（扉・サッシ枠の内側など）
  • 外観カラー： ブラウン

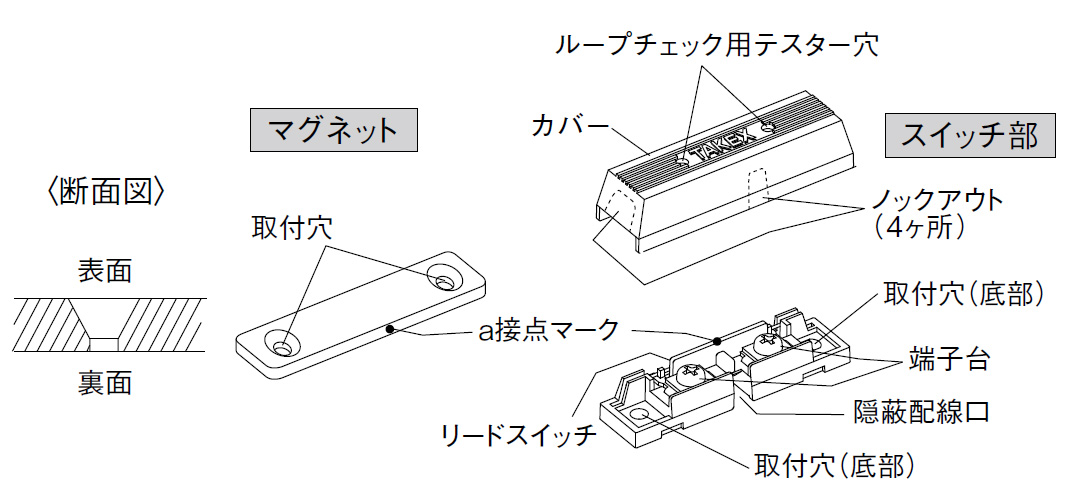

MG-103Sa(B) マグネットスイッチ 製品画像

資料ダウンロード

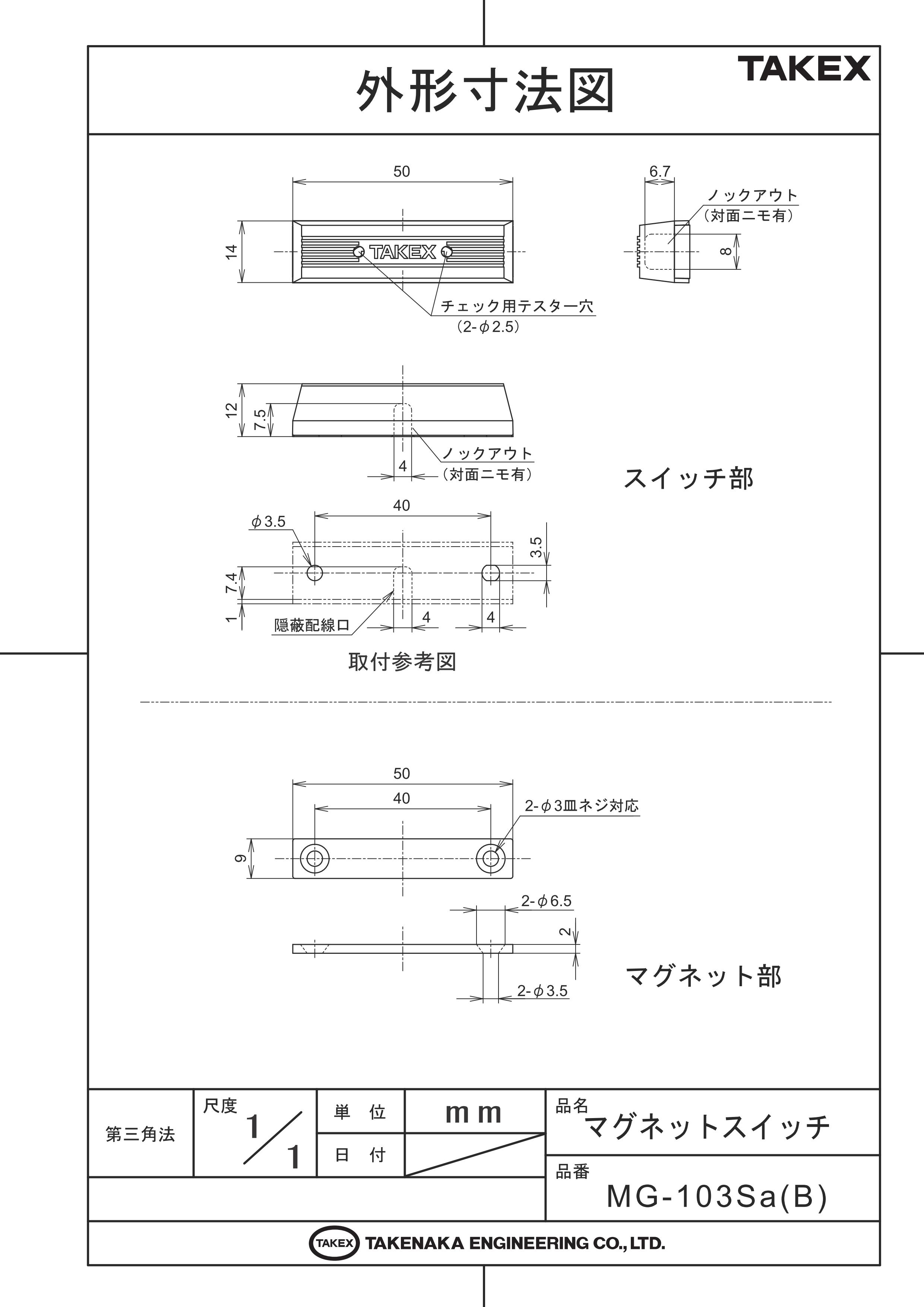

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 取付方法資料（PDF）

この製品が向いている用途

  • A接点入力専用のチャイムや告知機器との連動
  • クロス扉（引き戸）など隙間の少ない場所への設置
  • 店舗やオフィスの入退室管理システムの接点入力
  • ブラウン系の扉や建具への目立たない設置

導入前に確認したいポイント

  • 接続先の機器が「A接点（N.O.）」対応であること
  • 鉄扉に設置する場合のセット距離の減少（スペーサー検討）
  • 防水仕様ではないため、雨のかからない屋内に設置すること
  • マグネットとスイッチの向き（a接点マークの対向）

特長

a接点入力機器に最適な「常時開」仕様

本製品はa接点（Normally Open）仕様となっており、マグネットが近接した状態で回路が閉じ（ON）、離れると開く（OFF）動作を行います。a接点入力専用のチャイムや各種コントローラー、IoTゲートウェイの信号入力として、変換リレーなしで直接活用いただけます。

厚さわずか2mmの薄型マグネットを採用

マグネット部には2mmという極薄設計を採用しています。一般的なマグネットスイッチでは干渉してしまうような、隙間の狭いクロス扉（引き戸）やサッシ部分にも、スムーズに設置することが可能です。

施工を効率化するテスター孔を搭載

スイッチカバーを装着したままループチェックができる「テスター孔」を設けています。施工後の導通確認やメンテナンス時の動作チェックを、カバーを外す手間なく迅速に行うことができます。

長寿命・高信頼のリードスイッチ技術

接点部にはガラス封入式のリードスイッチを採用。外部の塵埃や湿気から接点を保護し、定格負荷において約100万回の開閉寿命を実現しています。長期にわたり安定した検知パフォーマンスを維持します。

建具に馴染むカラーバリエーション

ブラウン(B)モデルは、木製のドアやダークトーンの建具に自然に溶け込みます。デザイン性を損なうことなく防犯・検知システムを構築できるため、意匠性を重視する現場にも最適です。

ストッパー不要のシンプル設計

設置時にマグネットの物理的なストッパーを必要としません。付属の取付用ネジで固定するだけのシンプルな構造で、施工時間を短縮し、現場のコストパフォーマンス向上に寄与します。

選定時に評価したい強み

  • 高い汎用性： A接点仕様により、防犯だけでなく設備監視や自動化信号にも流用可能
  • 省スペース施工： 2mmの超薄型マグネットが設置場所の制限を大幅に緩和
  • 保守メンテナンス性： テスター孔により、現場でのトラブル切り分けが極めて容易
  • 安定した動作性能： 磁界特性を考慮した設計により、確実な開閉検知をサポート

施工・設置ガイド

MG-103Sa(B)の性能を最大限に発揮させるため、以下のガイドラインに従って施工してください。

確認項目 施工のポイント・注意点
セット距離 マグネットとスイッチの距離は12mm以下に設定してください。
芯出しズレ 磁石とスイッチの芯ズレは5mm以内に収めてください。
設置方向 両パーツにある「a接点マーク（●印）」が向かい合うように配置してください。
磁性体（鉄扉等） 鉄扉への設置時は磁力が弱まるため、非磁性体スペーサーの使用を推奨します。

配線距離の目安（往復距離）

使用電線（線径） 最大往復距離
0.3mm2（0.65mm） 1,000m
0.5mm2（0.8mm） 1,500m
0.75mm2（1.0mm） 2,000m

トラブルシューティング

現象 原因 対策
扉を閉めても反応しない 離隔距離が12mmを超えている 設置位置を調整し、距離を詰めてください。
動作が不安定（誤検知） 鉄扉による磁力干渉 スペーサーを入れて筐体を扉から浮かせてください。
接点が常にON/OFFのまま 設置方向（マーク）の誤り ●印の向きが対向しているか再確認してください。

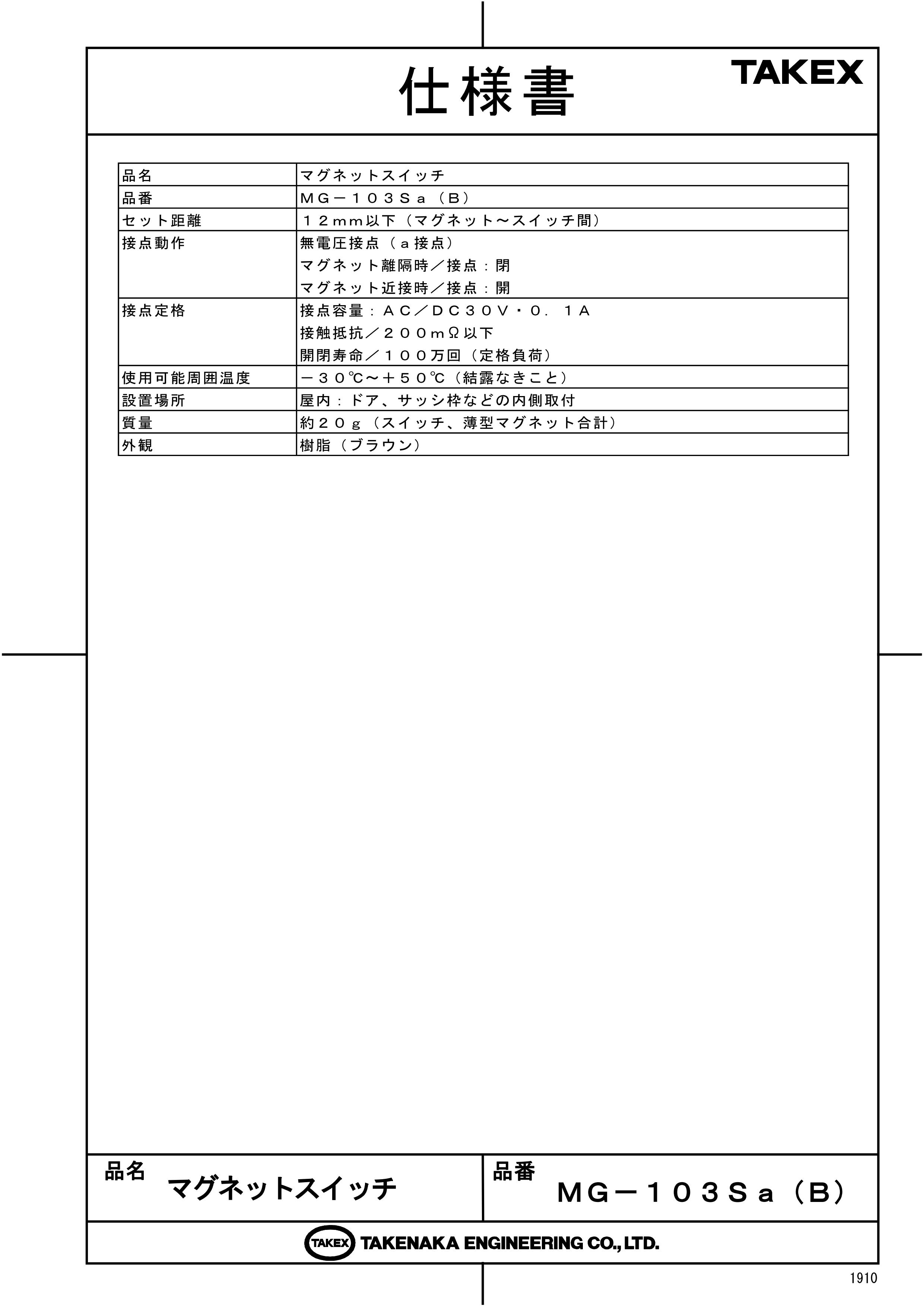

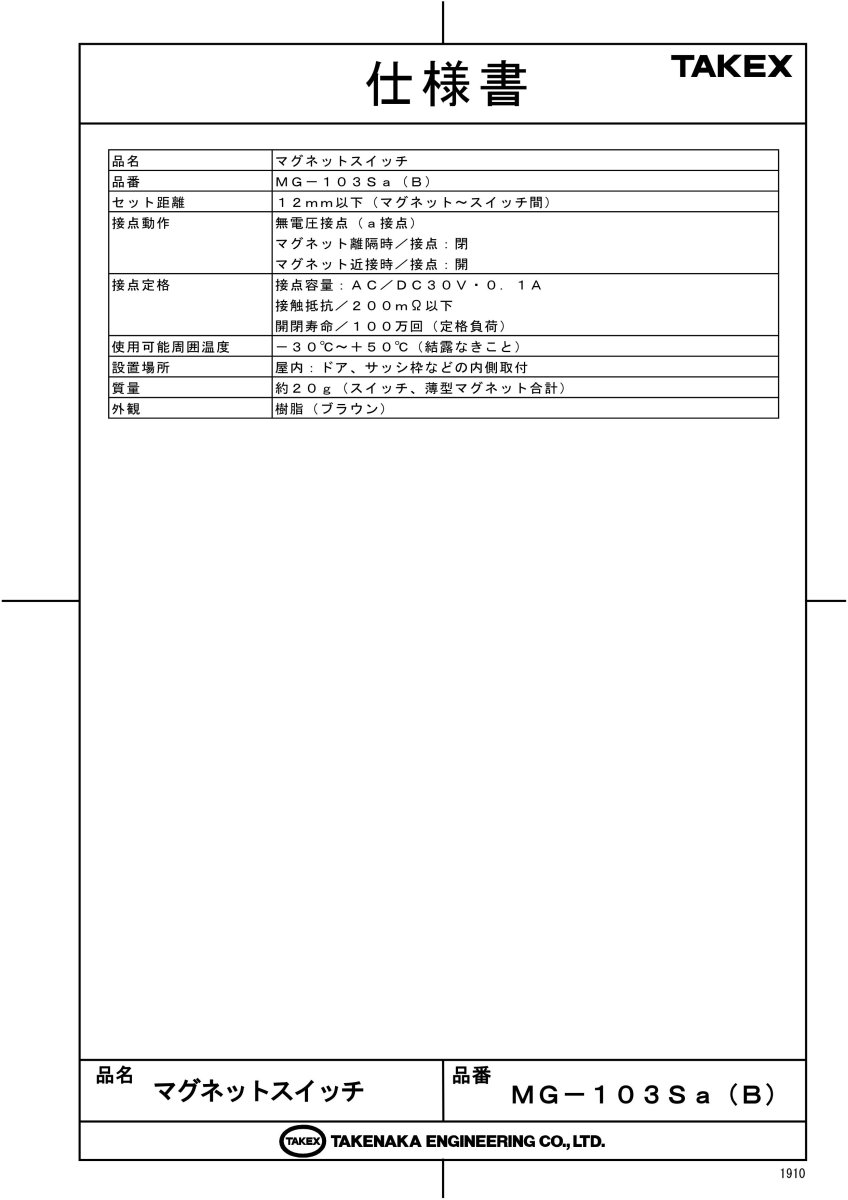

製品仕様

項目 内容
品名 マグネットスイッチ
品番 MG-103Sa(B)
セット距離 12mm以下（マグネット〜スイッチ間）
接点動作 無電圧接点（a接点 / N.O.）
マグネット近接時：閉（導通）
マグネット離隔時：開（遮断）
接点定格 接点容量：AC/DC 30V・0.1A
接触抵抗：200mΩ以下
開閉寿命：100万回（定格負荷時）
使用可能周囲温度 -30℃ 〜 +50℃（結露なきこと）
設置場所 屋内：ドア、サッシ枠などの内側取付
質量 約20g（マグネット、スイッチ部合計）
外観 樹脂（ブラウン）

FAQ

Q：a接点（N.O.）とはどのような動作ですか？ A：扉が閉まっている（マグネットがスイッチに近い）時にスイッチが「ON（導通）」になり、扉が開くと「OFF（断線）」になる動作です。
Q：鉄製のドアに取り付け可能ですか？ A：可能ですが、鉄扉は磁力を吸収するため検知距離が短くなります。動作が不安定な場合は樹脂製のスペーサー等を挟んで設置してください。
Q：屋外で使用できますか？ A：本製品は非防水仕様（屋内用）です。雨や水のかかる場所には、防水型の「MG-103WSa」をご検討ください。
Q：薄型マグネットはどれくらい薄いですか？ A：厚さわずか2mmです。これにより引き戸などの狭い隙間にも干渉せずに設置可能です。
Q：テスター孔はどのように使用しますか？ A：スイッチカバー上部の小さな穴に導通テスターのプローブを差し込むことで、カバーを外さずに配線の導通状態を確認できます。
Q：推奨される配線距離はありますか？ A：0.3mm2の線材で最大往復1,000m、0.75mm2であれば最大2,000mまでの配線が可能です。
Q：設置時に注意すべき方向はありますか？ A：スイッチ部とマグネット部の両方に「a接点マーク（●印）」があります。このマーク同士が向かい合うように設置してください。
Q：電源は必要ですか？ A：無電圧接点（物理スイッチ）のため、センサー自体への電源供給は不要です。
Q：マグネットだけの購入は可能ですか？ A：原則としてスイッチとマグネットのセット販売となります。詳細は弊社窓口までお問い合わせください。
Q：接点定格を超えた負荷を接続しても大丈夫ですか？ A：AC/DC 30V・0.1Aを超えると、内部接点の溶着や故障の原因となります。必ず定格内でご使用ください。
