竹中エンジニアリングマグネットスイッチ防水 IPX7 a接点セキュリティ

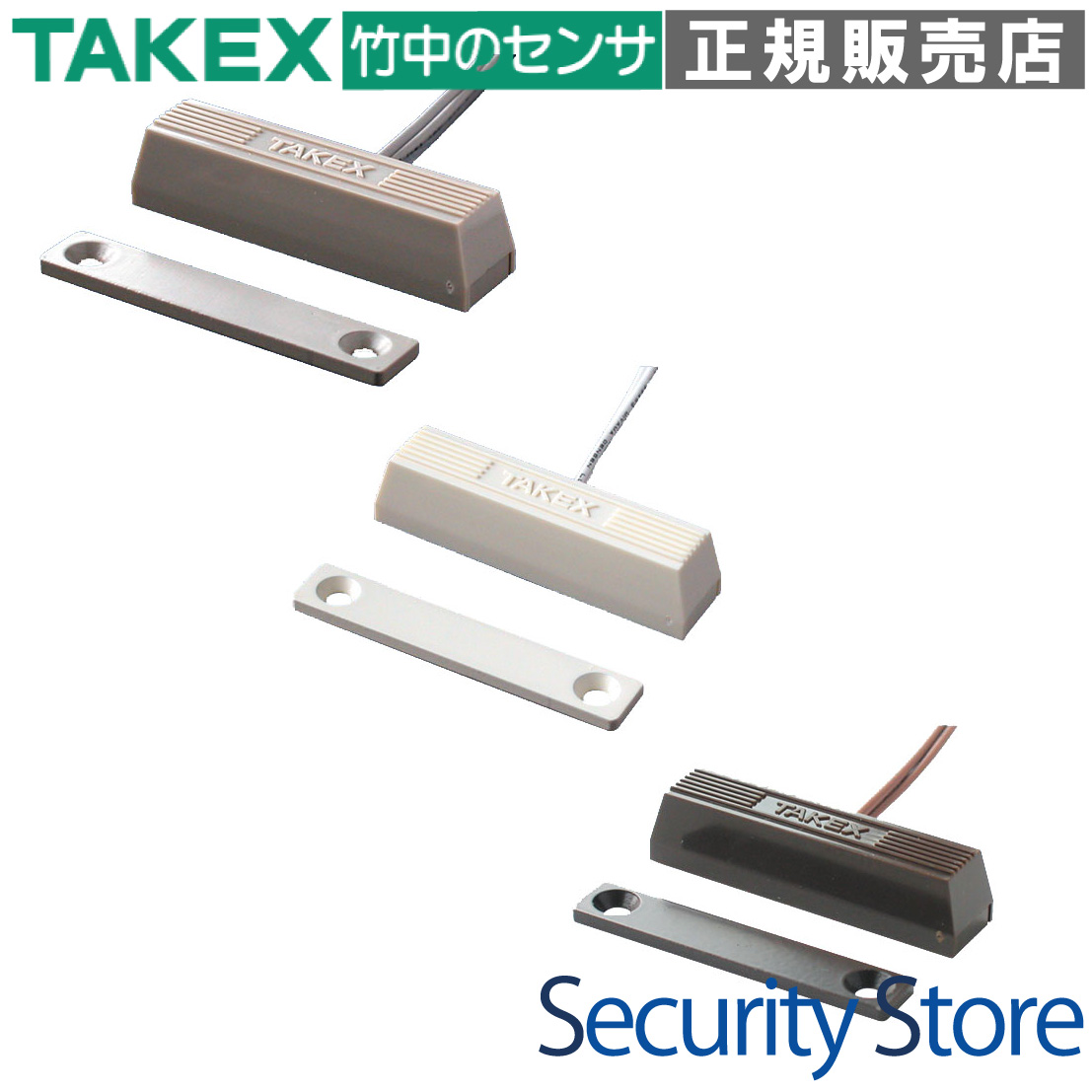

MG-103WSa(G) 防水型マグネットスイッチ A接点型グレー

屋外や風呂場、湿度の高い環境下でも安心して使用できる、JIS防水等級7相当（IPX7）の高度な密閉性能を誇るマグネットスイッチです。磁石の接近・離反をリードスイッチで検知し、扉や窓の開閉状態を確実に受信機へ伝達します。

型番： MG-103WSa(G)
製品名： 防水型マグネットスイッチ（a接点型）
防水性能： JIS防水等級7相当（防浸形）
接点方式： a接点（N.O.：マグネット近接時「開」※仕様書参照）
設置場所： 屋外門扉、風呂場、サッシ扉、厨房など
主な特長： 高耐久リードスイッチ、薄型マグネット、長穴調整構造

資料ダウンロード

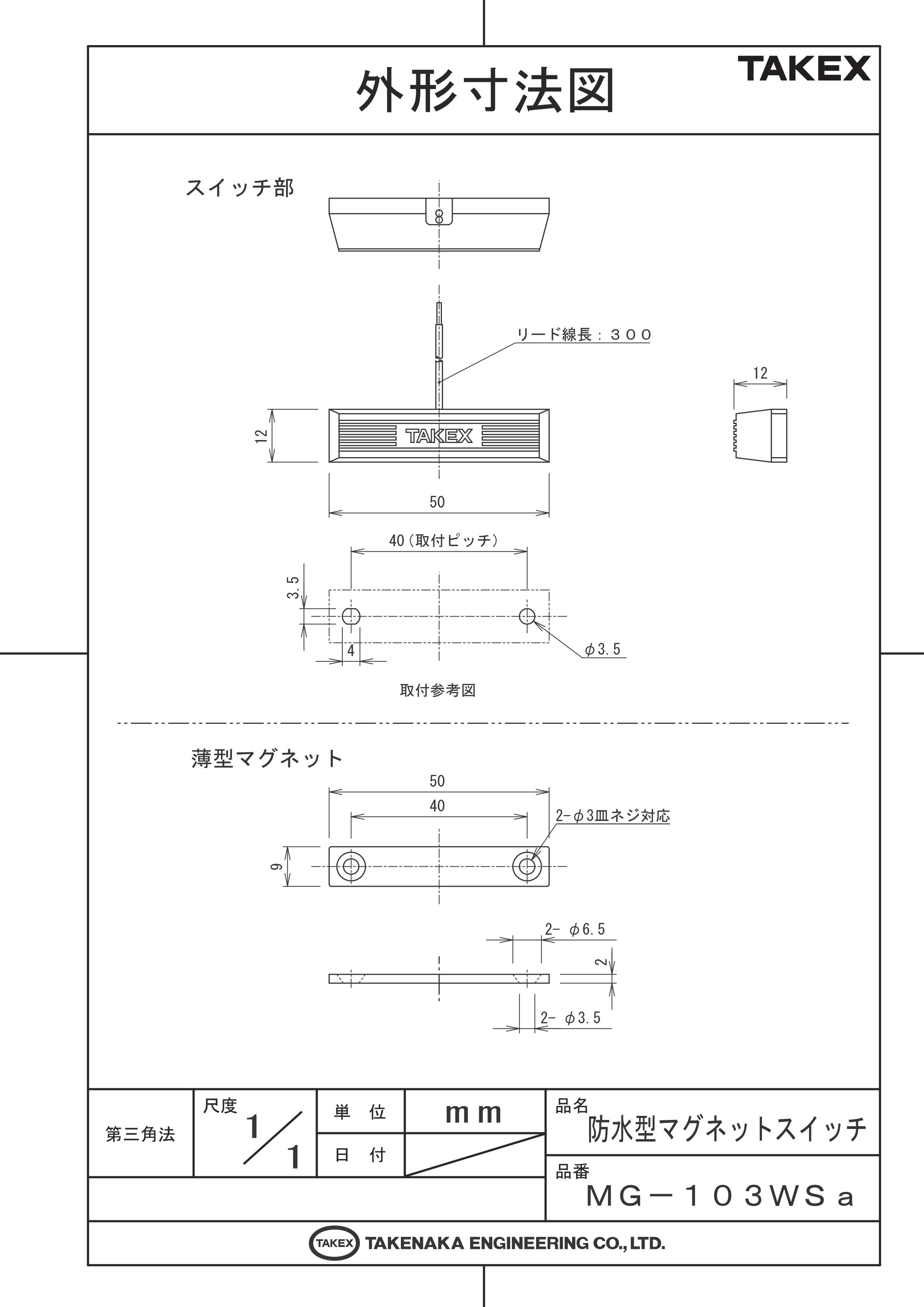

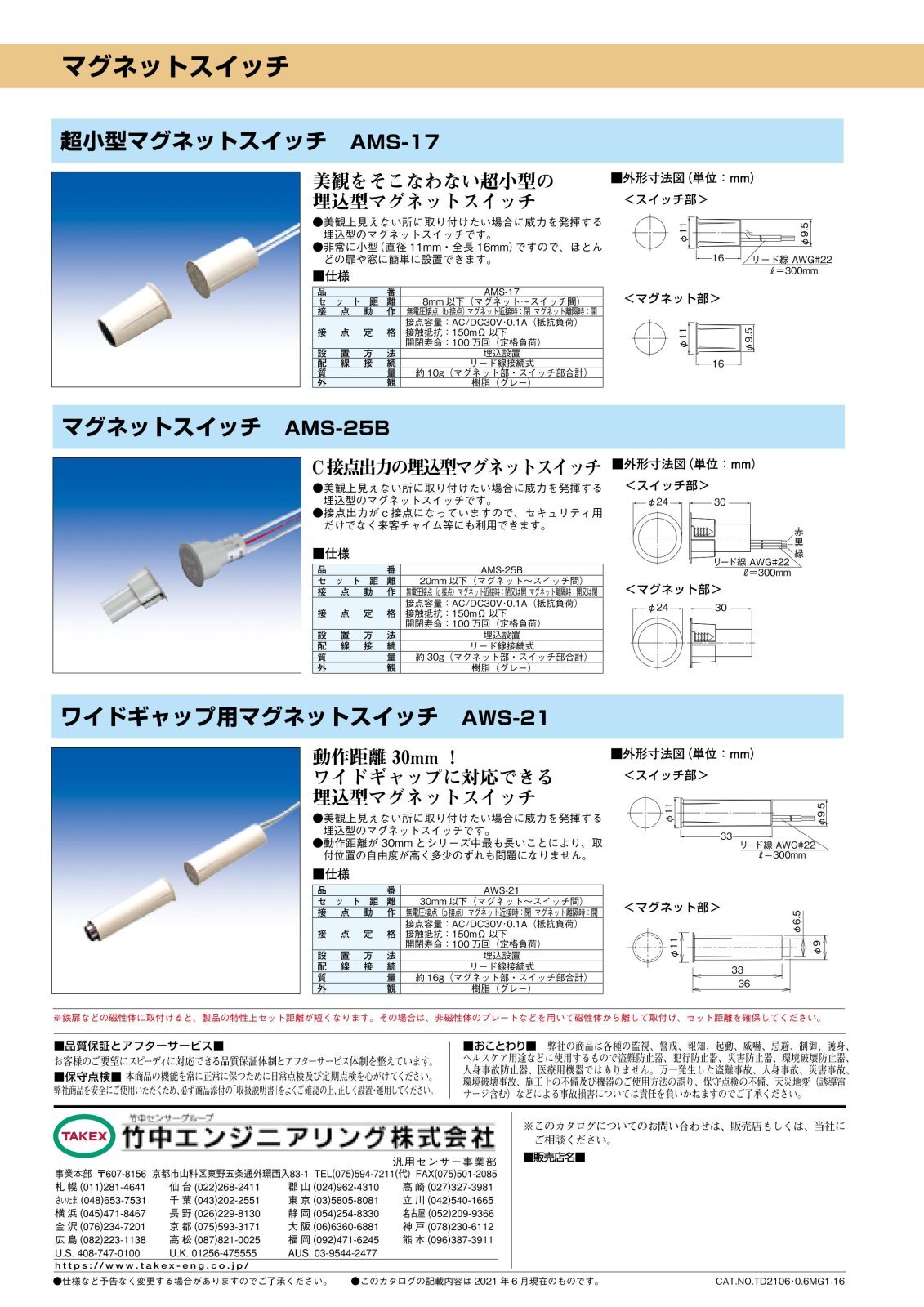

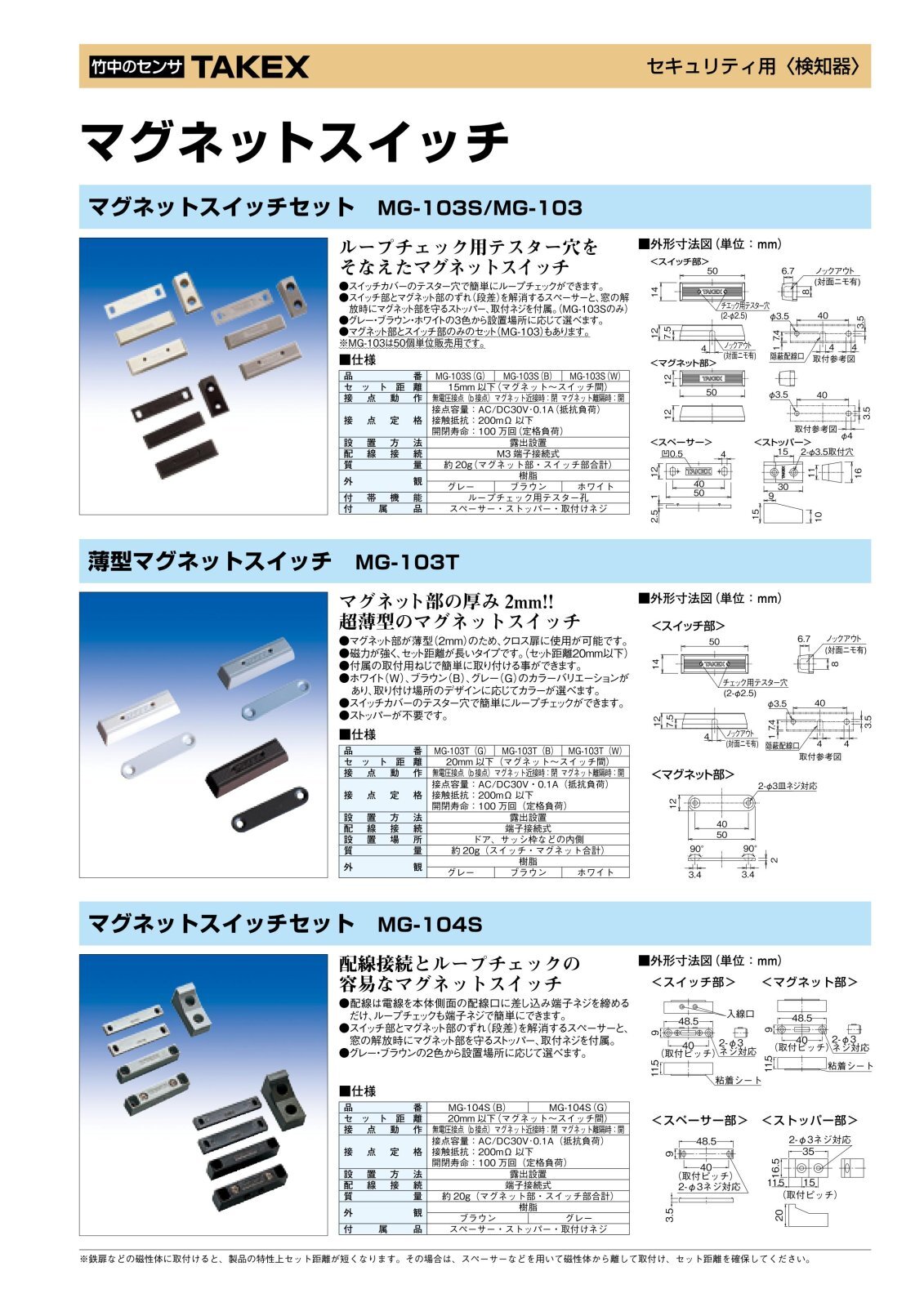

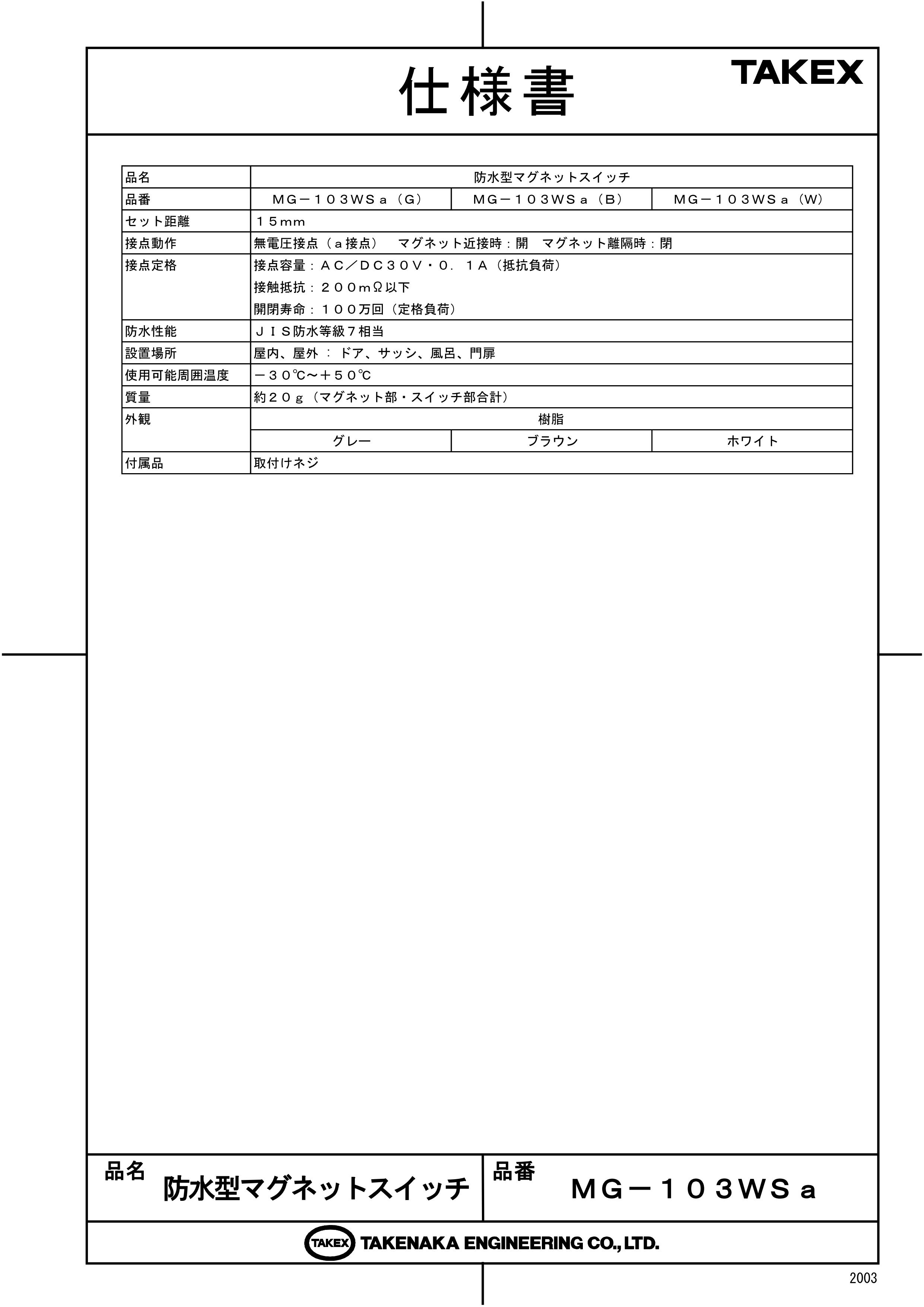

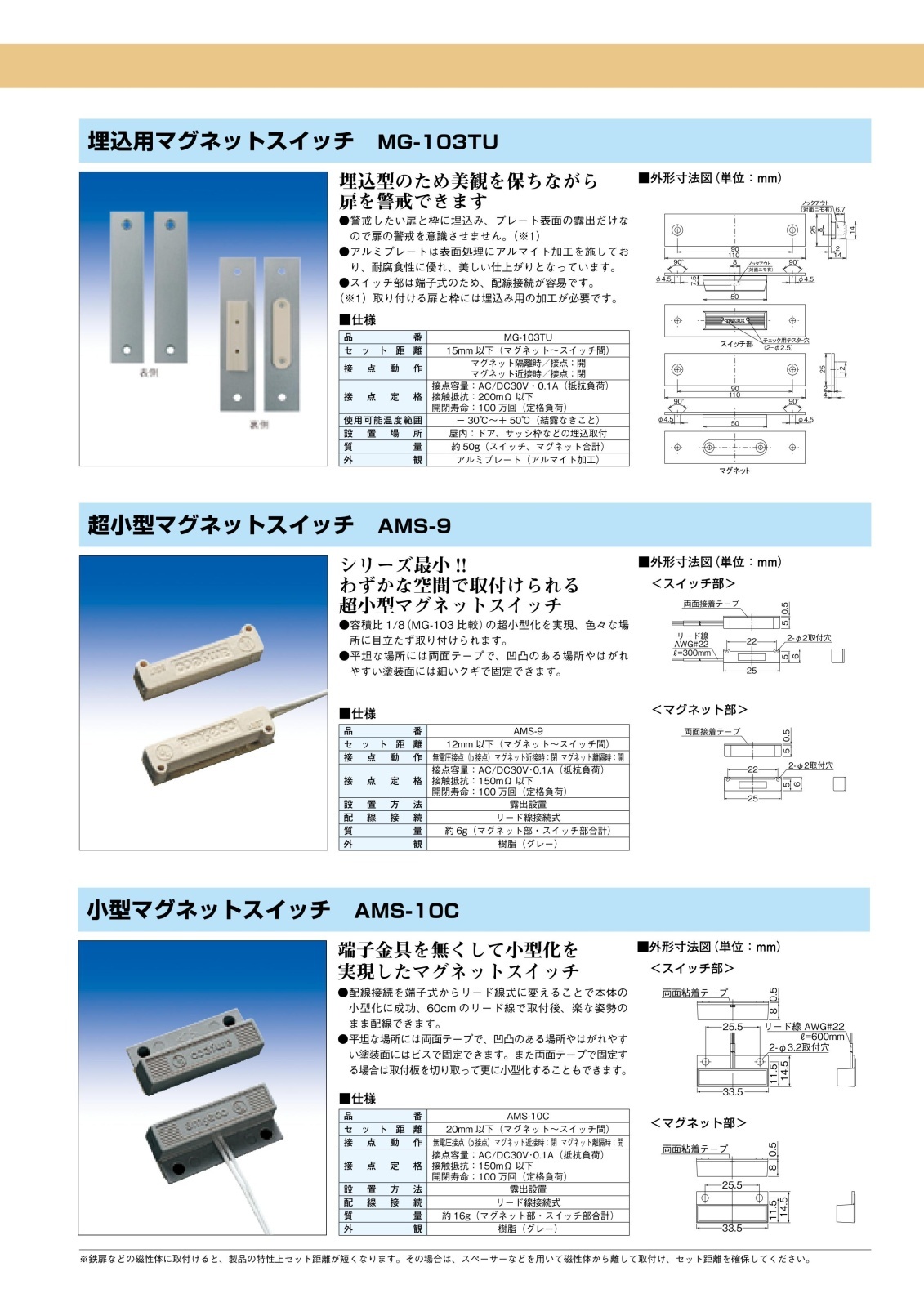

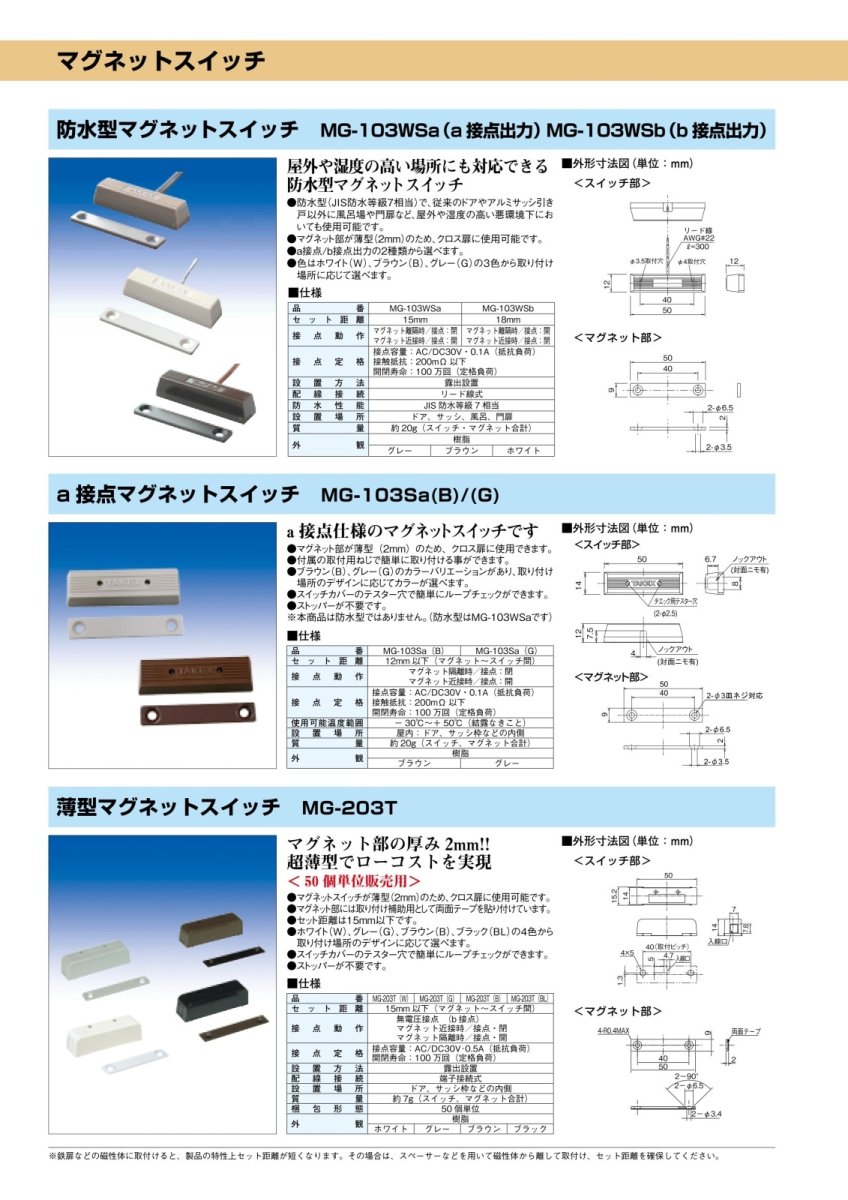

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）取付方法資料（PDF）

この製品が向いている用途

屋外に設置された門扉や倉庫の開閉監視
湿度の高い風呂場やサウナ脱衣所のドア
直接雨がかかるアルミサッシ引き戸
水しぶきが想定される厨房・食品工場

導入前に確認したいポイント

扉と枠の隙間（セット距離）が15mm以内か
設置面が鉄扉（磁性体）でないか（要スペーサー）
接続先の受信機が「a接点入力」に対応しているか
設置箇所に左右5mm以上のずれが生じないか

特長

JIS防水等級7相当（IPX7）の高度な防水性

従来の屋内用スイッチでは対応できなかった、直接水がかかる場所や高湿度環境での使用を前提とした設計です。一時的に水中に沈めても内部に浸水しない「防浸形」の性能を持ち、屋外の門扉や浴室などの過酷な環境下でも安定した動作を維持します。

高信頼性のリードスイッチテクノロジー

内部には不活性ガスとともに封入された高品質なリードスイッチを採用。物理的な接点開閉により電気的なノイズに強く、長期にわたる安定稼働を実現します。開閉寿命は定格負荷時で100万回を誇り、頻繁に開閉される箇所の監視にも最適です。

設置環境に馴染むカラーと薄型設計

マグネット部は厚さわずか2mmの薄型設計となっており、クロス扉のようなクリアランスが少ない箇所にも設置が可能です。色はグレー(G)のほか、ホワイト、ブラウンのバリエーションがあり、アルミサッシや木製枠など、設置場所の意匠を損ないません。

施工を容易にする長穴構造の取付穴

スイッチ底部の取付穴は片側が長穴形状になっています。これにより、現場でのビス固定時にコンマ数ミリ単位の微調整が可能となり、扉の建付けに合わせた最適な位置決めをスムーズに行えます。

磁性体への設置に対応する対策設計

ケース素材には非磁性体を採用し、磁力線の透過を最適化しています。鉄扉などの磁性体に設置する場合でも、別売のスペーサー等を用いて磁気干渉を抑えることで、動作距離の低下を最小限に防ぐ運用が可能です。

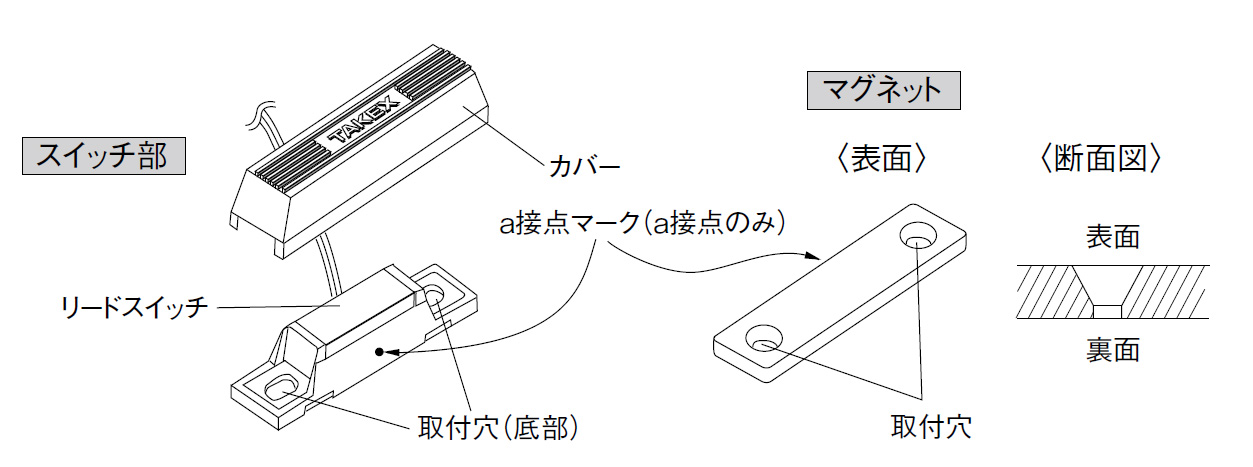

設置ミスを防ぐ「a接点マーク」

スイッチ部とマグネット部の両方に物理的な「a接点マーク（●印）」が刻印されています。施工時にこの印を向かい合わせるだけで、磁力線が正しく作用する位置関係を確認でき、設置後の不動作トラブルを未然に防ぎます。

    選定時に評価したい強み
    屋外対応： JIS防水等級7相当により、雨天や湿気に極めて強い。
施工性： 長穴構造と合致マークにより、現場での位置調整が容易。
耐久性： 100万回の開閉寿命で、メンテナンス頻度を低減。
低コスト運用： 電源不要のパッシブセンサーで、配線設計がシンプル。



施工・設置ガイド

設置の際は、扉が閉まった状態でスイッチ部とマグネット部の「a接点マーク（●印）」が正確に向かい合うように配置してください。動作距離は15mm以内を維持する必要があります。

確認項目	この製品での考え方
設置距離（セット距離）	15mm以内での設置が必須です。
取付面が鉄製の場合	磁力線が吸収されるため、スペーサー等で磁性体から離して設置してください。
許容される「ずれ」	上下左右のずれは5mm以内に収まるように調整してください。
配線抵抗	往復の配線抵抗および接触抵抗の合計が100Ω以下になるように設計してください。

配線・端子仕様

使用電線（断面積/直径）	最大配線距離（目安）
0.3mm2 (Φ0.65)	1,000m まで
0.5mm2 (Φ0.8)	1,500m まで
0.75mm2 (Φ1.0)	2,000m まで

製品仕様

項目	内容
品名	防水型マグネットスイッチ
品番	MG-103WSa(G)（グレー） ※バリエーション：(B)ブラウン、(W)ホワイト
セット距離	15mm
接点動作	無電圧接点（a接点）マグネット近接時：開 / マグネット離隔時：閉
接点定格	接点容量：AC/DC 30V・0.1A（抵抗負荷）接触抵抗：200mΩ以下開閉寿命：100万回（定格負荷）
防水性能	JIS防水等級7相当（IPX7）
設置場所	屋内、屋外：ドア、サッシ、風呂、門扉
使用可能周囲温度	-30℃ 〜 +50℃
質量	約20g（マグネット、スイッチ部合計）
外観・材質	樹脂（グレー）
外形寸法	スイッチ部：50(W)×12(H)×12.5(D)mm マグネット部：50(W)×9(H)×3.5(D)mm
付属品	取付けネジ

FAQ

Q：屋外の雨が直接かかる門扉に使用できますか？ A：はい、可能です。JIS防水等級7相当（防浸形）の性能を備えており、雨天環境でも問題なくご使用いただけます。

Q：鉄扉に取り付ける際の注意点はありますか？ A：鉄などの磁性体に直接取り付けると、磁石の磁力が吸収され動作距離が短くなります。非磁性体のスペーサー等を用いて、扉面から浮かせて設置することをお勧めします。

Q：マグネットの向きに指定はありますか？ A：はい。スイッチ部とマグネット部にある「●印（a接点マーク）」が互いに向かい合うように設置してください。

Q：a接点とはどのような動作ですか？ A：本製品の仕様では、マグネットが近接している（扉が閉まっている）時に「開」、離隔した（扉が開いた）時に「閉」となります。接続先の受信機の入力論理をご確認ください。

Q：水中に入れて常時使用することはできますか？ A：本製品は「防浸形」ですが、水中での常時使用（水中スイッチ）としては設計されていません。あくまで一時的な冠水や雨天に対応するものです。

Q：取付ネジは付属していますか？ A：はい、標準の取付けネジが付属しています。

Q：開閉回数の寿命はどのくらいですか？ A：定格負荷において、約100万回の開閉寿命を有しています。

Q：配線距離はどのくらいまで伸ばせますか？ A：使用する電線の太さによりますが、Φ0.65mm以上の電線であれば1,000m以上の配線が可能です。全体の配線抵抗が100Ω以下になるようにしてください。

Q：マグネットが非常に薄いですが、どのようなメリットがありますか？ A：マグネット部の厚みが2mmと薄いため、扉が枠と重なる「クロス扉」などの狭い隙間にも干渉せずに設置が可能です。

Q：寒冷地での屋外使用は可能ですか？ A：使用可能周囲温度は-30℃から+50℃まで対応しており、一般的な寒冷地での屋外設置も可能です。
