防水型マグネットスイッチ A接点型 N.O. ブラウン TAKEX 竹中エンジニアリング [MG-103WSa(B)]

防水型マグネットスイッチ A接点型 N.O. ブラウン TAKEX 竹中エンジニアリング [MG-103WSa(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX 防水型マグネットスイッチ IPX7相当 屋外・風呂場対応 A接点(N.O.)

MG-103WSa(B) 防水型マグネットスイッチ A接点型 N.O. ブラウン

屋外や風呂場などの高湿度環境でも安心して使用できる、JIS防水等級7相当（防浸形）のマグネットスイッチです。磁気検知技術により、ドアや窓の開閉状態を高精度に検出。ブラウンカラーにより木製の門扉やサッシにも自然に馴染みます。

  • 型番： MG-103WSa(B)
  • 製品名： 防水型マグネットスイッチ A接点型 N.O. ブラウン
  • 方式 / カテゴリ： リードスイッチ方式（有線・受動型）
  • 接点動作： A接点（N.O.）マグネット近接時に回路を閉鎖
  • 設置場所： 屋外・屋内（風呂場、サウナ、門扉、サッシ等）
  • 防水性能： JIS防水等級7相当（一時的浸水に耐える密閉構造）

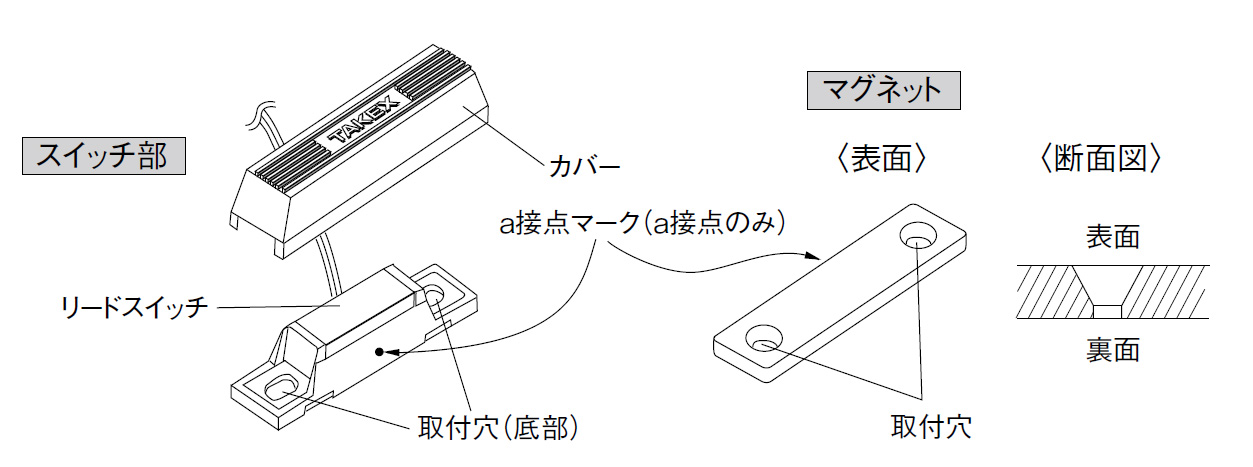

防水型マグネットスイッチ MG-103WSa(B) 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法資料（PDF）

この製品が向いている用途

  • 屋外門扉の開放監視
  • 風呂場やシャワー室の窓・ドア
  • サウナ脱衣所のセキュリティ
  • 雨水のかかるアルミサッシ引き戸
  • 結露の激しい工場や倉庫の搬入口

導入前に確認したいポイント

  • 設置対象が鉄扉（磁性体）ではないか
  • 扉を閉めた際の間隔が15mm以内か
  • 取付場所のカラー（ブラウン/ホワイト/グレー）
  • 受信機側の接点入力仕様（A接点/B接点）

特長

JIS防水等級7相当の高度な密閉構造

本製品はJIS防水等級7相当（防浸形）の防水性能を誇ります。これは一時的に水中に沈めても内部に浸水しないレベルの密閉性を意味しており、従来の屋内用スイッチでは故障の原因となっていた風呂場、サウナの脱衣所、屋外の門扉など、直接水がかかる場所や極めて湿度が高い環境下でも長期にわたり安定して動作します。

高信頼リードスイッチテクノロジーの採用

内部には不活性ガスとともに封入された高品質なリードスイッチを採用しています。電気的なノイズに強く、物理的な接点開閉により確実に動作します。定格負荷時で100万回という優れた開閉寿命を実現しており、頻繁に開閉される通用口や窓の監視においてメンテナンス頻度を大幅に低減します。

厚さわずか2mmの超薄型マグネット

マグネット部の厚みはわずか2mmに設計されています。この薄型設計により、従来のマグネットスイッチでは干渉して設置できなかった「クロス扉」や、隙間の狭いドア・サッシへの取り付けを可能にしました。施工の幅が大きく広がります。

現場での調整を容易にする長穴構造

スイッチ本体の取付穴の片側を「長穴構造」に設計しています。これにより、ネジ止め後の微調整が数ミリ単位で行えるため、設置距離の閾値（15mm）を確保するための施工時間を短縮し、誤作動リスクを最小限に抑えることができます。

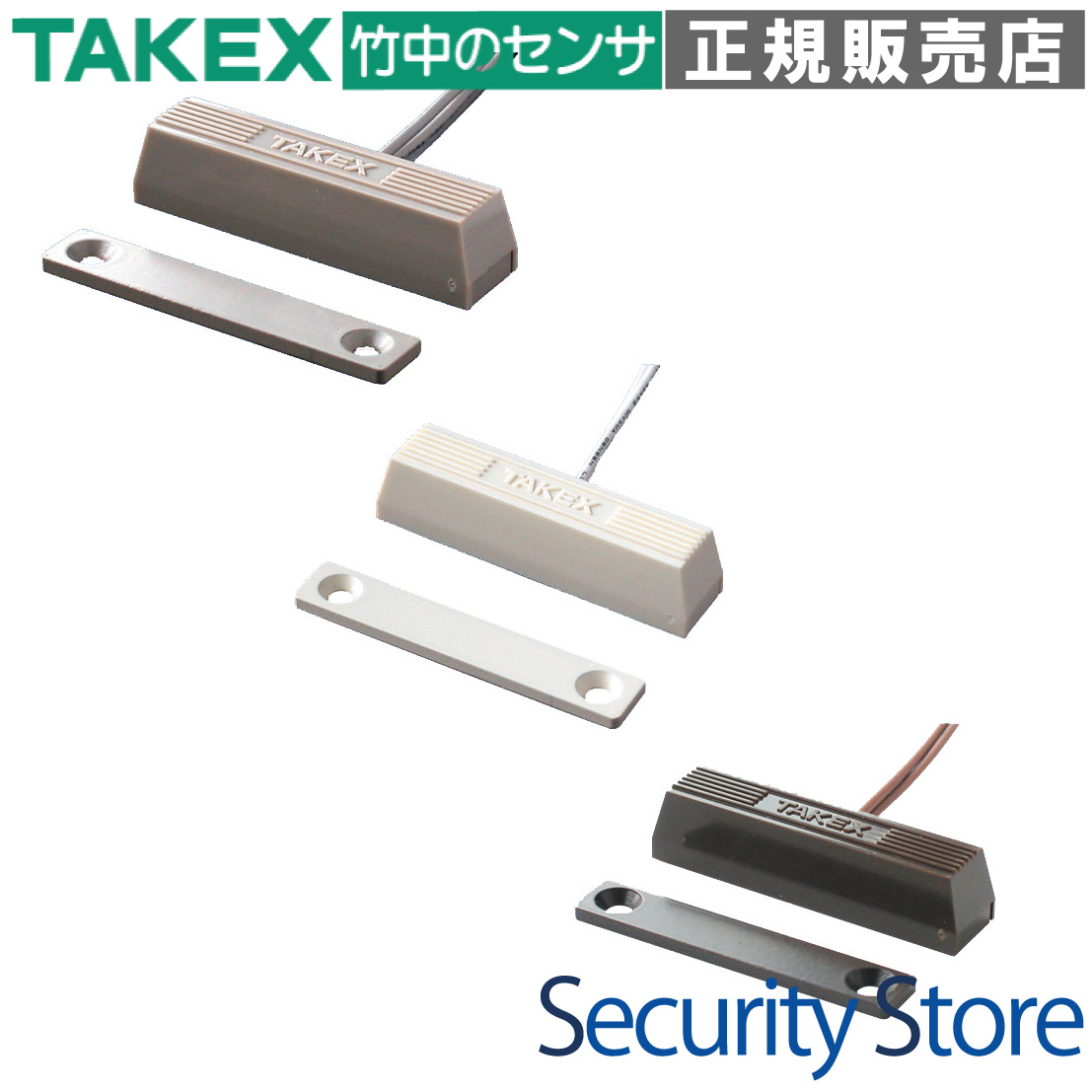

環境に調和する3色のカラーバリエーション

取り付け場所の意匠を損なわないよう、ブラウン(B)、ホワイト(W)、グレー(G)の3色を展開。本モデルはブラウンで、木製の門扉やダークカラーのアルミサッシ、住宅の外壁などに自然に溶け込む配色となっています。

非磁性体ケースによる磁気干渉の最適化

ケース素材にはあえて非磁性体を採用することで、磁石からの磁力線を効率よくリードスイッチへ誘導します。これにより、コンパクトなサイズながらも安定した動作距離を確保し、チャタリングの発生を抑制しています。

選定時に評価したい強み

  • 過酷な環境耐性： IPX7相当で屋外・水回りの施工トラブルを解消。
  • 施工性の高さ： 長穴による微調整機能と薄型マグネットで設置場所を選ばない。
  • 高耐久性： 100万回の開閉寿命で、BtoB用途の長期運用コストを低減。
  • 確実な検知： A接点（N.O.）仕様で、標準的なセキュリティパネルと高い親和性。

施工・設置ガイド

設置の際は、スイッチ部とマグネット部の「a接点マーク（●印）」が正確に向かい合うように配置してください。鉄扉などの磁性体に直接取り付けると動作距離が短くなるため、その場合は別売のスペーサー等を使用して磁性体から離して設置してください。

確認項目 この製品での考え方
基本設置距離 15mm以内（扉を閉めた状態でマーク同士が接近するように固定）
位置ずれ許容値 上下左右のずれは5mm以内を推奨（長穴で微調整可能）
鉄扉への施工 スペーサー等を使用し、磁気干渉を防ぐ対策を推奨
配線極性 無電圧接点のため、リード線に極性はありません

配線・端子仕様

本製品から出ている2本のリード線を受信機の入力端子に接続します。最大配線距離は電線の太さに依存しますが、システムの信頼性を保つため、ループ全体の抵抗値が100Ω以下になるよう設計してください。

使用電線（断面積/直径） 最大配線距離（往復）
0.3mm2 (Φ0.65) 1,000m まで
0.5mm2 (Φ0.8) 1,500m まで
0.75mm2 (Φ1.0) 2,000m まで

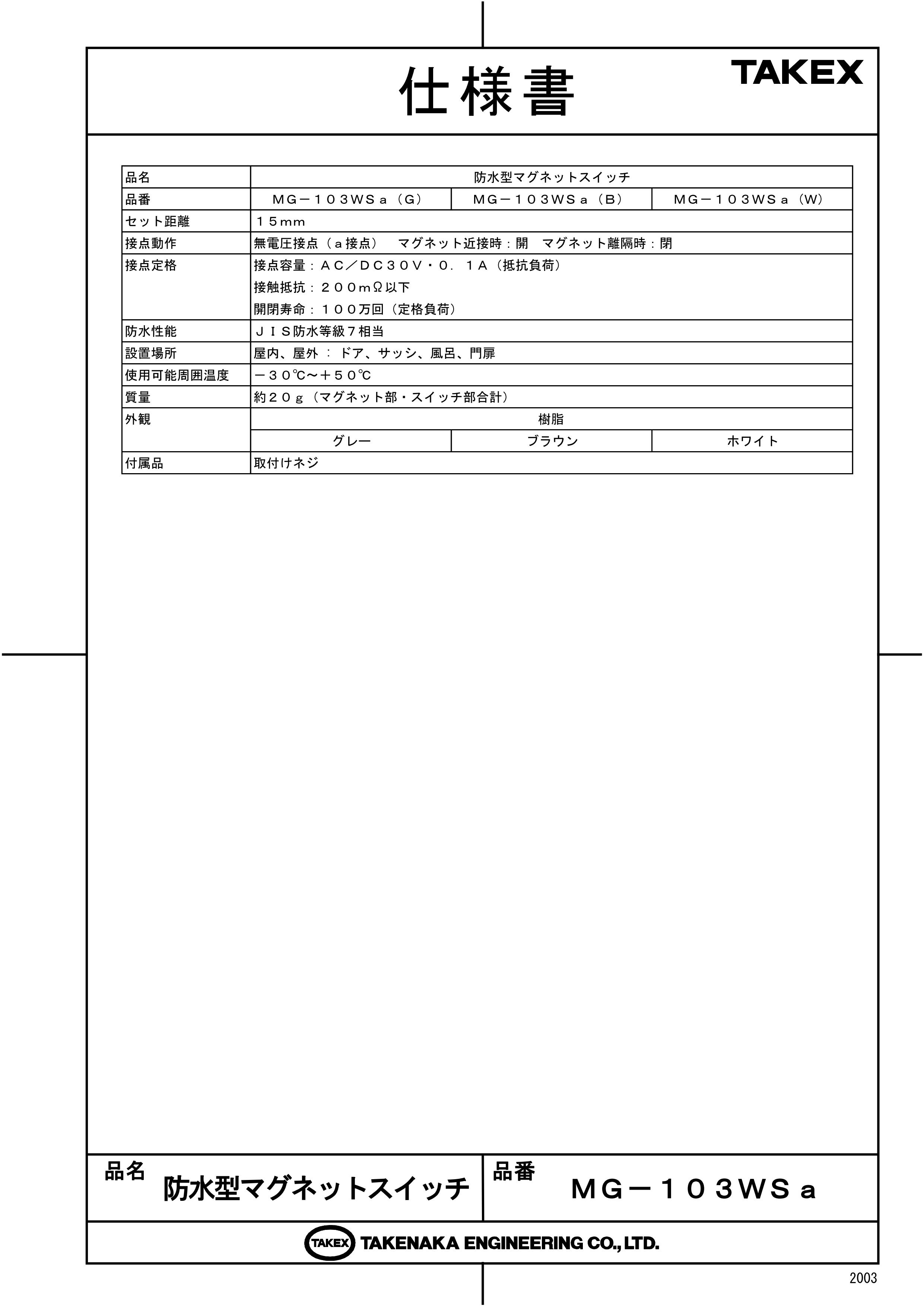

製品仕様

項目 内容
品名 防水型マグネットスイッチ
品番 ＭＧ－１０３ＷＳａ（Ｂ）
セット距離 １５ｍｍ
接点動作 無電圧接点（ａ接点）　マグネット近接時：閉（※回路導通） / マグネット離隔時：開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：２００ｍΩ以下
開閉寿命：１００万回（定格負荷）
防水性能 ＪＩＳ防水等級７相当
設置場所 屋内、屋外：ドア、サッシ、風呂、門扉
使用可能周囲温度 －３０℃〜＋５０℃
質量 約２０ｇ（マグネット、スイッチ部合計）
外観 樹脂（ブラウン）

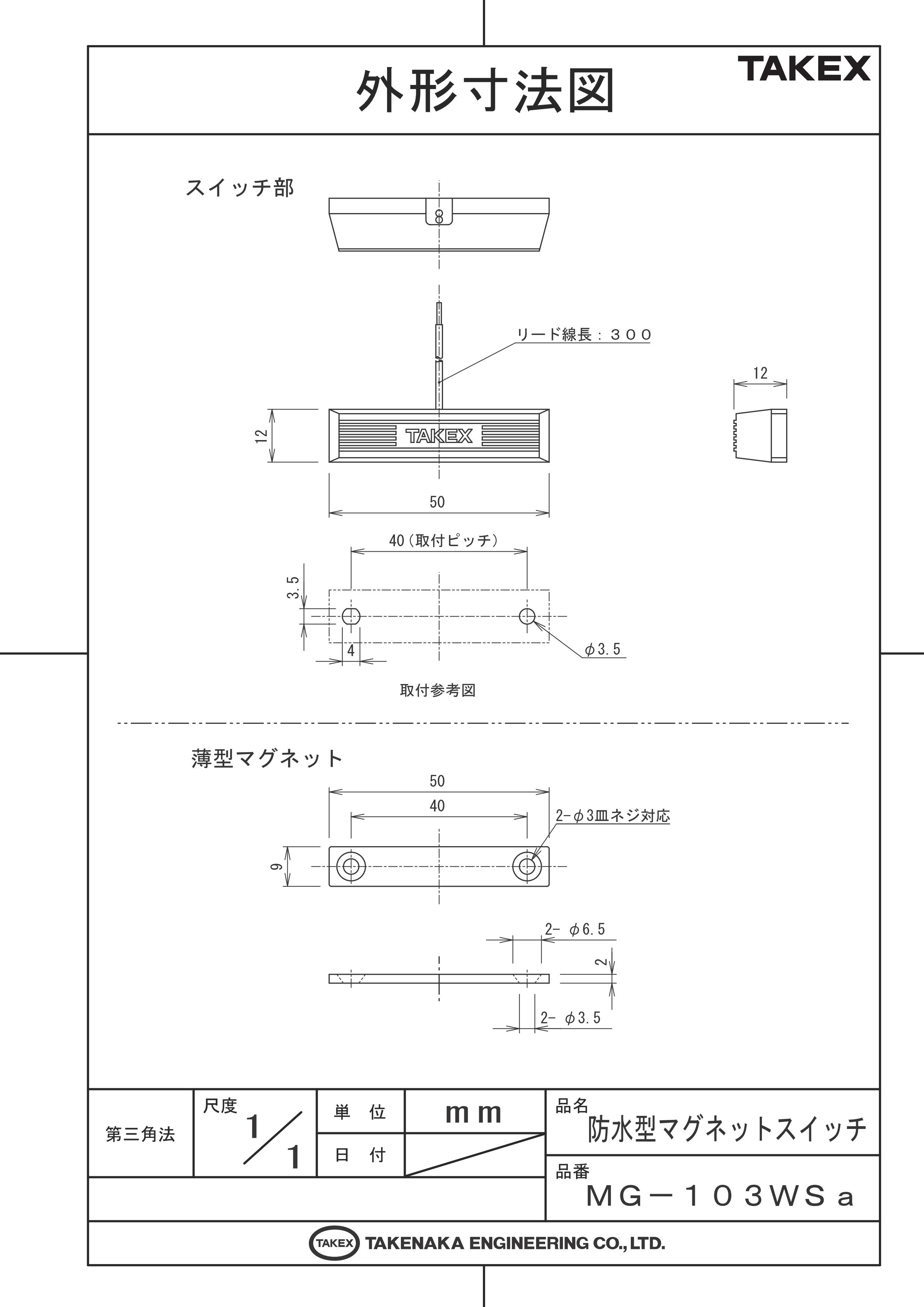

外形寸法 スイッチ部：50(W)×12(H)×12.5(D)mm
マグネット部：50(W)×9(H)×3.5(D)mm
付属品 取付けネジ

FAQ

Q：屋外で直接雨がかかる場所に設置しても大丈夫ですか？ A：はい、JIS防水等級7相当（防浸形）の性能を備えているため、直接雨がかかる屋外や風呂場、門扉などにも設置可能です。
Q：鉄製のドアに取り付ける際の注意点はありますか？ A：鉄などの磁性体に直接取り付けると、磁力線が吸収されセット距離が短くなります。スペーサー等を用いて、磁性体から離して設置することをお勧めします。
Q：A接点（N.O.）とはどのような動作ですか？ A：マグネットが接近したとき（ドアが閉まったとき）に回路が閉じ、マグネットが離れたとき（ドアが開いたとき）に回路が開く動作を指します。
Q：スイッチの寿命はどのくらいですか？ A：定格負荷において、開閉寿命100万回を実現しています。高頻度な場所でも長期的にご利用いただけます。
Q：マグネットだけの厚みはどのくらいですか？ A：マグネット部の厚みは約2mm（ベース込で3.5mm）と非常に薄型になっており、狭い隙間にも対応可能です。
Q：電源は必要ですか？ A：いいえ、本製品はリードスイッチによるパッシブ方式のため、スイッチ自体に電源供給は必要ありません。
Q：推奨される動作温度範囲は？ A：-30℃〜+50℃の範囲で使用可能です。寒冷地の屋外設置にも対応しています。
Q：本体の色はブラウン以外にありますか？ A：本モデルはブラウン(B)ですが、他にホワイト(W)とグレー(G)もラインナップされています。
Q：設置後に反応しない場合、何を確認すべきですか？ A：まず、スイッチ部とマグネット部の「●印」が向かい合っているか、セット距離が15mm以内になっているかをご確認ください。
Q：水中での常時使用は可能ですか？ A：IPX7は「一時的な水没」に耐える規格であり、水中での常用（潜水状態での連続使用）は想定されておりませんので避けてください。
