マグネットスイッチ A接点型 N.O. グレー TAKEX 竹中エンジニアリング [MG-103Sa(G)]

マグネットスイッチ A接点型 N.O. グレー TAKEX 竹中エンジニアリング [MG-103Sa(G)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング マグネットスイッチ a接点（N.O.） 防犯センサー 屋内用

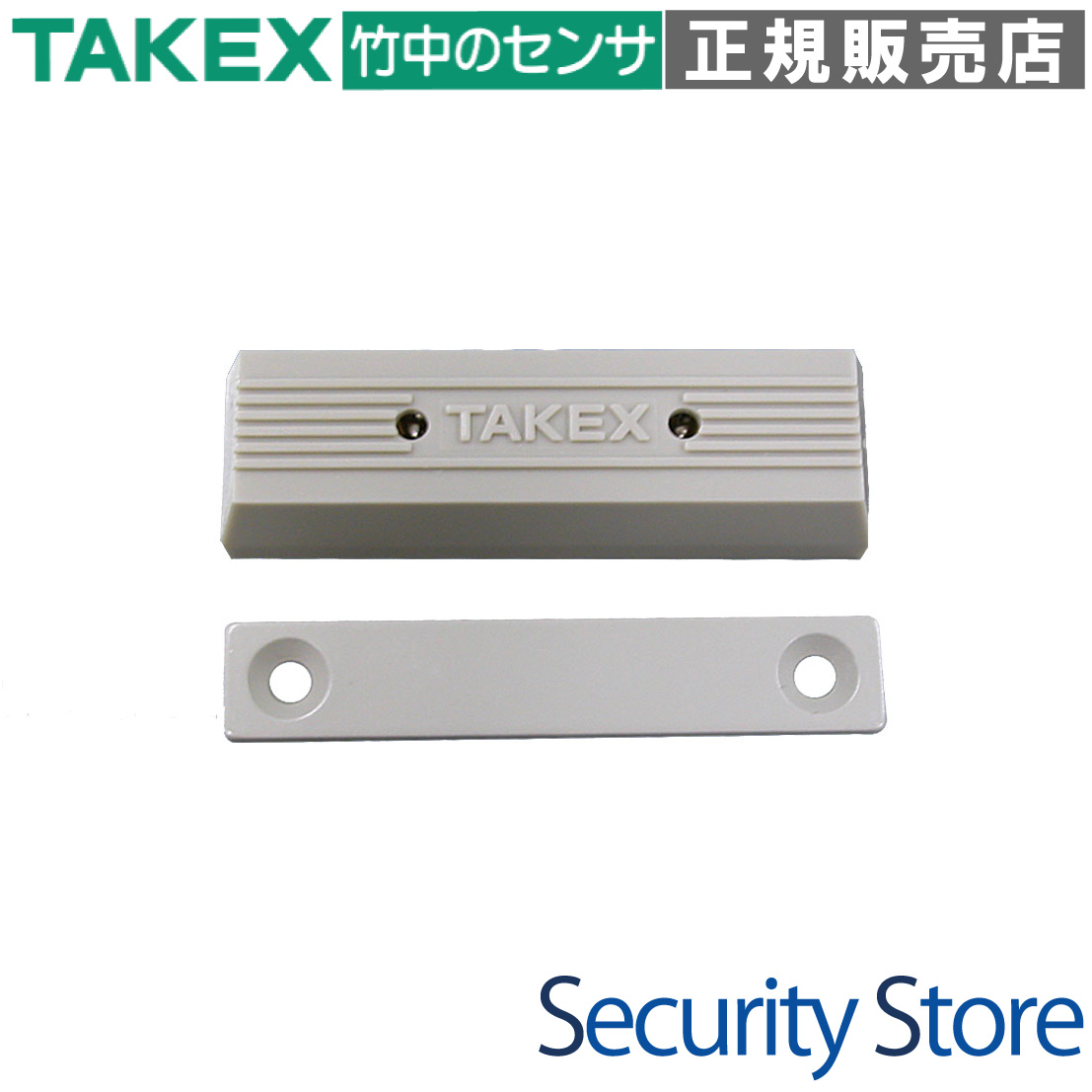

MG-103Sa(G) マグネットスイッチ A接点型 N.O. グレー

扉や窓の開閉を磁気で検知する、a接点（N.O.）仕様のマグネットスイッチです。チャイムや報知器などのa接点入力機器に直接連動させることができ、店舗の来客通知やセキュリティ用途に幅広く対応します。

  • 型番： MG-103Sa(G)
  • 製品名： マグネットスイッチ A接点型 N.O. グレー
  • 接点方式： 無電圧接点（a接点 / Normally Open）
  • 主な用途： ドア・窓の開閉検知、チャイム連動、自動ドア制御
  • 設置場所： 屋内（ドア・サッシ枠などの内側）
  • セット距離： 12mm以下（マグネット〜スイッチ間）

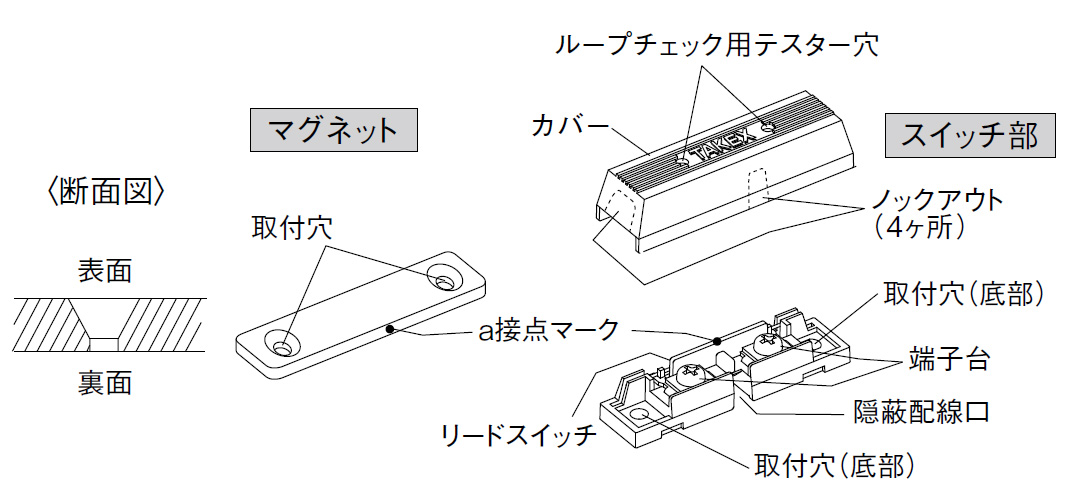

MG-103Sa(G) マグネットスイッチ グレー

資料ダウンロード

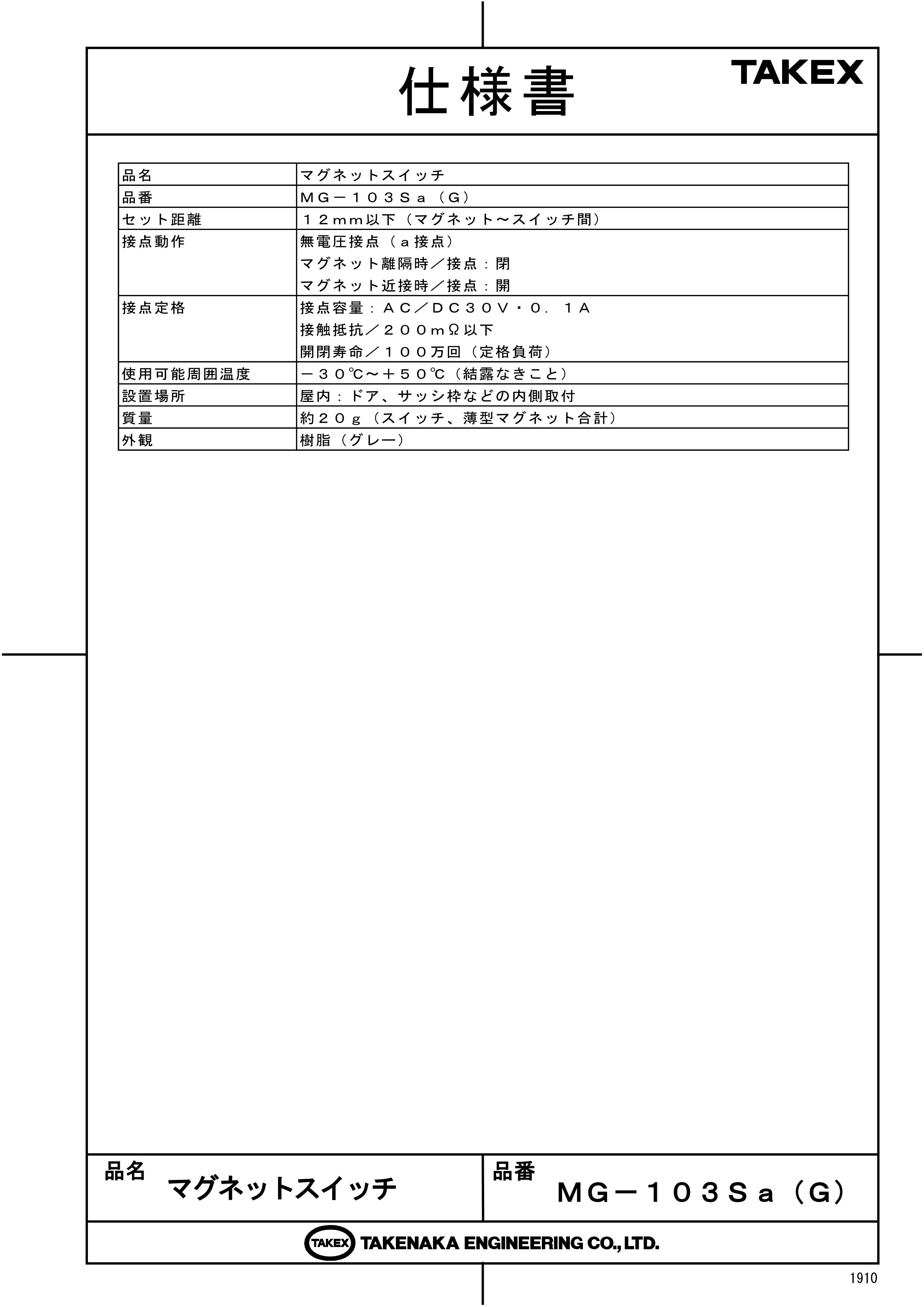

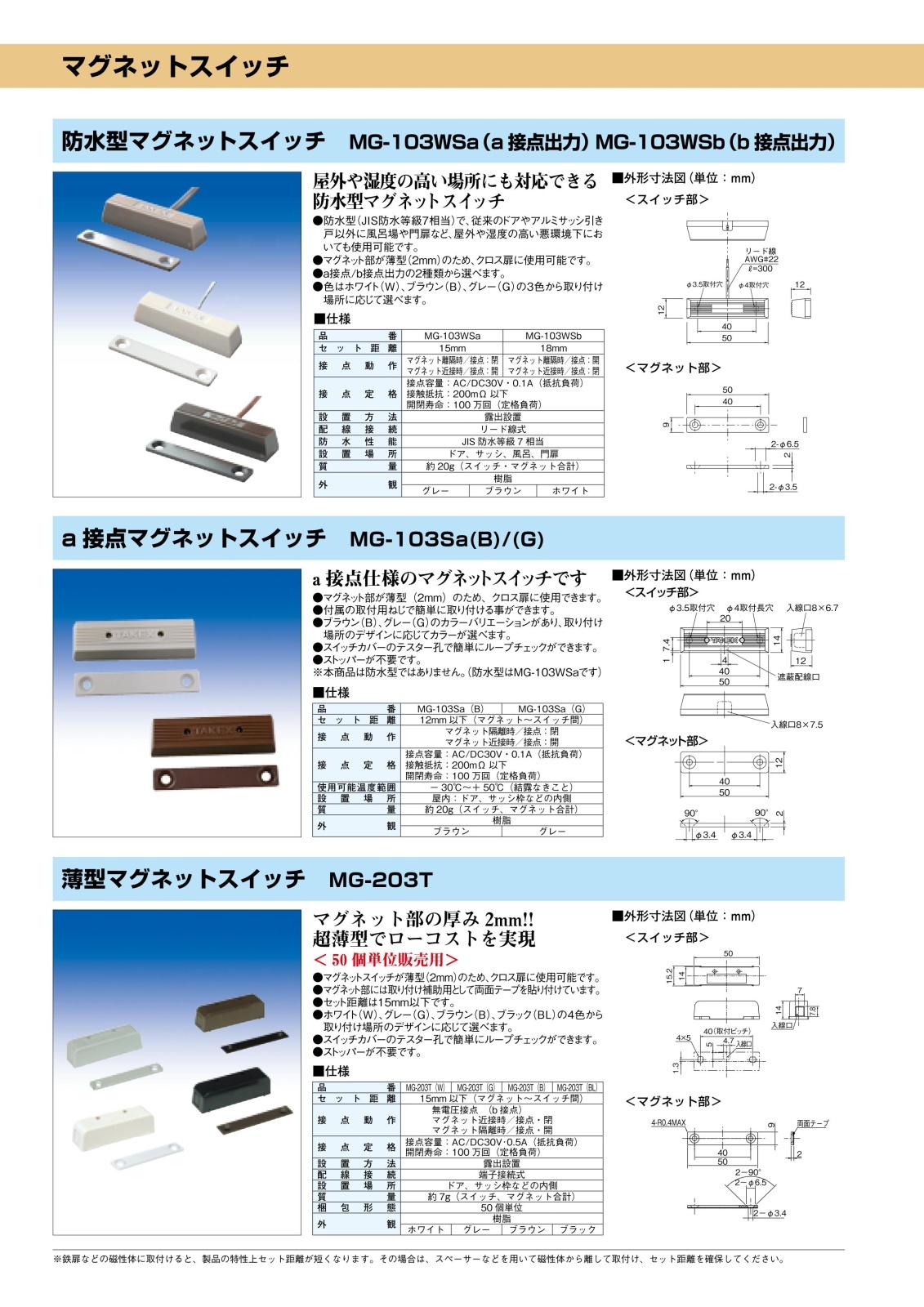

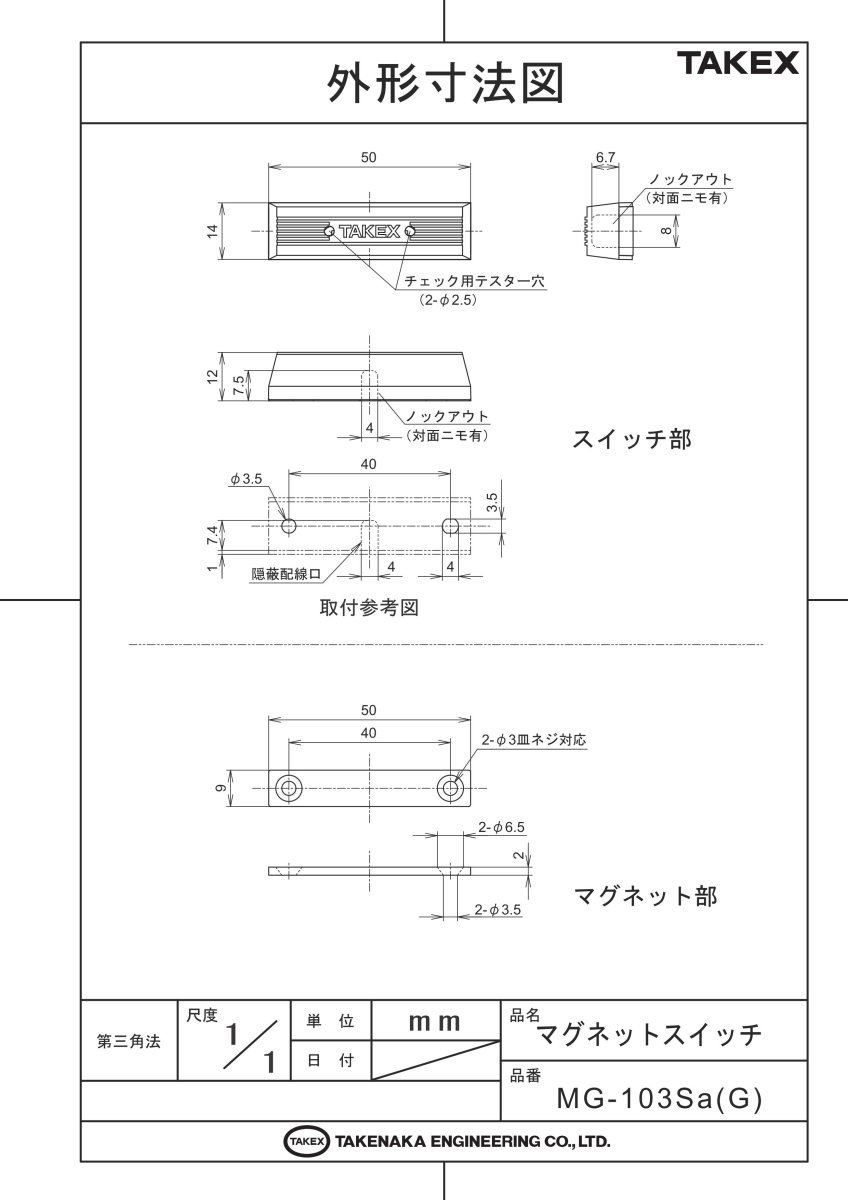

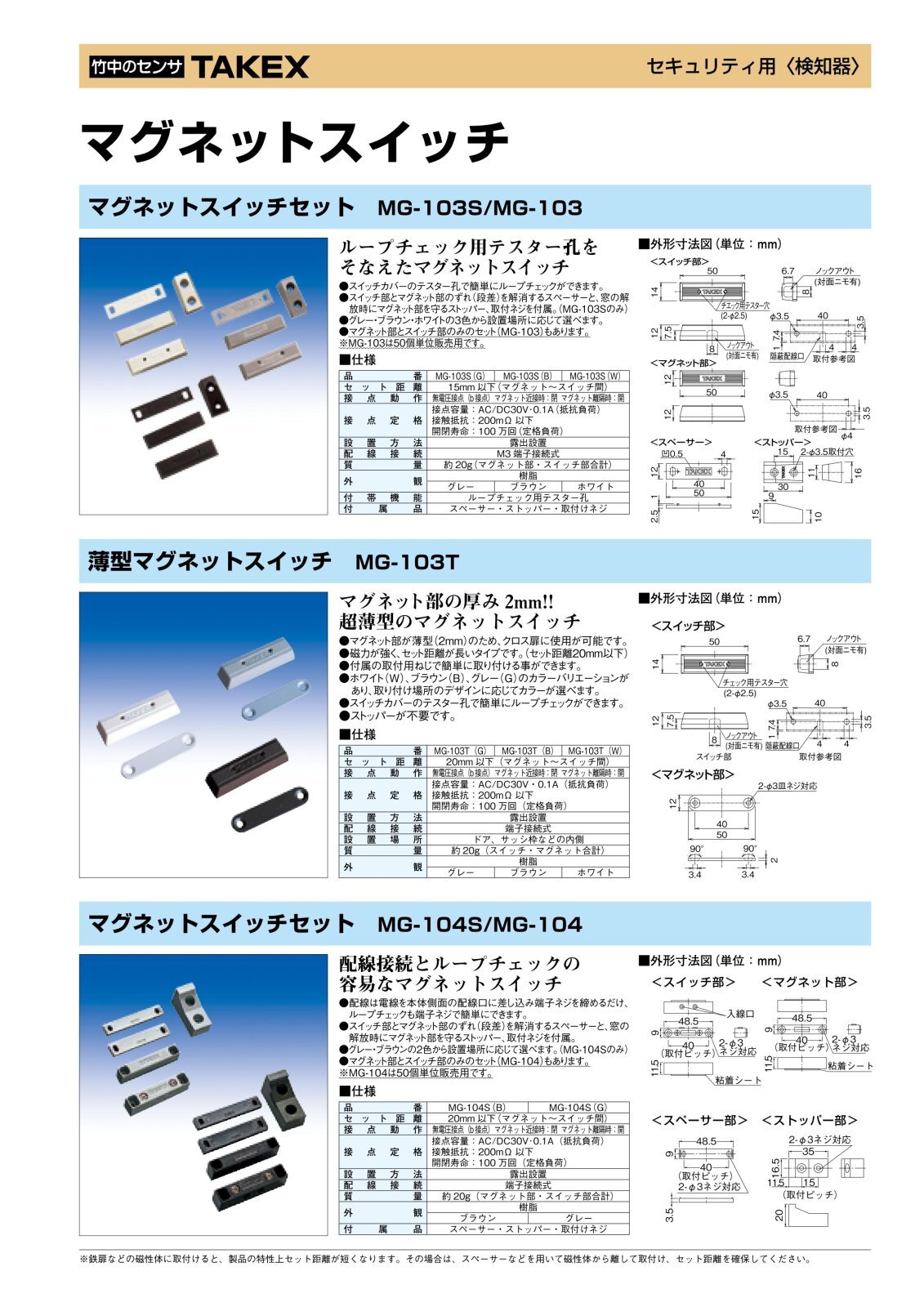

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 取付方法（PDF）

この製品が向いている用途

  • 店舗の入口ドアへの来客通知（チャイム連動）
  • セキュリティコントローラーへの開閉信号入力
  • 自動ドアの動作開始トリガー
  • ラックやキャビネットの扉閉め忘れ監視

導入前に確認したいポイント

  • 入力機器が「a接点（N.O.）」対応であること
  • 設置面が鉄扉の場合、磁力干渉への対策が必要
  • マグネットとスイッチの隙間が12mm以内か
  • 防水仕様ではないため、雨のかからない場所か

特長

a接点入力機器に最適な「N.O.」仕様

一般的なセキュリティ用スイッチはB接点（N.C.）が多い中、本製品はa接点（Normally Open）を採用しています。マグネットが近接した状態で導通（ON）し、離隔すると遮断する論理のため、チャイムなどのa接点入力専用機器へ直接接続して運用可能です。

2mm厚の超薄型マグネットで施工性を向上

付属のマグネット部は厚さわずか2mmの薄型設計です。この薄さにより、扉が重なり合うクロス扉や、隙間の狭いサッシ枠など、従来のスイッチでは干渉して設置できなかった場所にも柔軟に取り付けることができます。

カバーを外さず点検できるテスター孔

スイッチ本体のカバー上部には、ループチェック用のテスター孔が設けられています。保守点検時にカバーを脱着する手間がなく、テスターのプローブを差し込むだけで迅速に導通確認を行うことができます。

高信頼のリードスイッチテクノロジー

心臓部には高精度なリードスイッチを採用。接点部がガラス封入されているため、空気中の塵埃や湿気による酸化の影響を受けにくく、最大100万回以上の開閉寿命という高い耐久性を実現しています。

施工後の微調整が容易な長穴構造

本体底面の取付穴は長穴形状になっており、ネジ留め後でも物理的な位置の微調整が可能です。マグネットとの芯出し調整を現場でスムーズに行えるよう配慮された設計です。

落ち着いたグレーカラーで環境に調和

筐体色は落ち着いたグレー（G）を採用。オフィスビルや店舗のアルミサッシ、金属製ドアなどのデザインを損なうことなく、自然な形で設置運用が可能です。

選定時に評価したい強み

  • a接点専用設計： リレーを介さずチャイム等に直結できるためコストを削減。
  • 薄型マグネット： 2mm厚で設置場所を選ばず、物理干渉のリスクを最小化。
  • 優れた保守性： テスター孔により、運用開始後のメンテナンス時間を短縮。
  • 広い動作環境： -30℃から+50℃まで対応し、寒冷地から高温環境までカバー。

施工・設置ガイド

確実な検知を行うために、以下の設置条件を遵守してください。

確認項目 施工・運用の考え方
セット距離 マグネットとスイッチ間の距離は12mm以内に収めてください。
芯出しズレ 磁石とリードスイッチの中心ズレは5mm以内に収めるのが理想的です。
方向性（印） 両者の「a接点マーク（●印）」が必ず向かい合うように配置してください。
鉄扉への設置 鉄などの磁性体に直接貼ると感度が低下します。必要に応じて非磁性体のスペーサーを併用してください。

推奨配線距離（往復距離）

使用電線（断面積） 線径（直径） 最大往復距離（m）
0.3mm2 0.65mm 1,000m
0.5mm2 0.8mm 1,500m
0.75mm2 1.0mm 2,000m

製品仕様

項目 内容
品名 マグネットスイッチ
品番 ＭＧ－１０３Ｓａ（Ｇ）
セット距離 １２ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ａ接点）
マグネット近接時：閉（ON）
マグネット離隔時：開（OFF）
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ
接触抵抗／２００ｍΩ以下
開閉寿命／１００万回（定格負荷）
使用可能周囲温度 －３０℃〜＋５０℃（結露なきこと）
設置場所 屋内：ドア、サッシ枠などの内側取付
質量 約２０ｇ（マグネット、スイッチ部合計）
外観 樹脂（グレー）

FAQ

Q：a接点（N.O.）とはどのような動作ですか？ A：マグネットがスイッチ本体に近づいた時にスイッチがON（閉）になり、離れた時にOFF（開）になる動作を指します。
Q：鉄製の扉に取り付ける際の注意点はありますか？ A：鉄などの磁性体は磁力を吸収するため、動作距離が短くなる場合があります。動作が不安定な場合は、木材やプラスチックのスペーサーを挟んで扉から少し浮かせて設置してください。
Q：防水仕様ですか？ A：いいえ、本製品は屋内用で防水性能はありません。屋外や直接雨がかかる場所には、防水型の「MG-103WSa」をご検討ください。
Q：マグネットの向きに決まりはありますか？ A：はい。スイッチ本体とマグネットの両方に「●印（a接点マーク）」があります。このマーク同士が向かい合うように設置してください。
Q：チャイムを直接鳴らすことはできますか？ A：本製品の接点定格（AC/DC 30V・0.1A）以下の信号入力であれば可能です。大電流が流れる機器を直接駆動することはできませんので、その場合はリレーを併用してください。
Q：テスター孔はどのように使用しますか？ A：本体カバー上部の小さな穴に導通テスターのプローブを差し込むことで、カバーを外さずにスイッチの開閉状態を確認できます。
Q：扉との隙間（セット距離）はどのくらいまで許容されますか？ A：最大12mm以内です。これ以上に離れると、扉を閉めても検知（ON）されない可能性があります。
Q：寿命はどのくらいですか？ A：定格負荷において約100万回の開閉寿命を設計基準としています。
Q：配線コードの長さ制限はありますか？ A：使用する電線の太さによりますが、0.3mm2（直径0.65mm）の電線を使用した場合で往復1,000mまでを目安としてください。
Q：マグネットだけの厚みはどのくらいですか？ A：わずか2mmです。非常に薄いため、引き違い扉などの狭い隙間にも設置可能です。
