MG-103WSb(W) 防水型マグネットスイッチ B接点型 N.C. ホワイト TAKEX 竹中エンジニアリング [MG-103WSb(W)]

MG-103WSb(W) 防水型マグネットスイッチ B接点型 N.C. ホワイト TAKEX 竹中エンジニアリング [MG-103WSb(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ IPX7防水 B接点（N.C.） 屋外対応

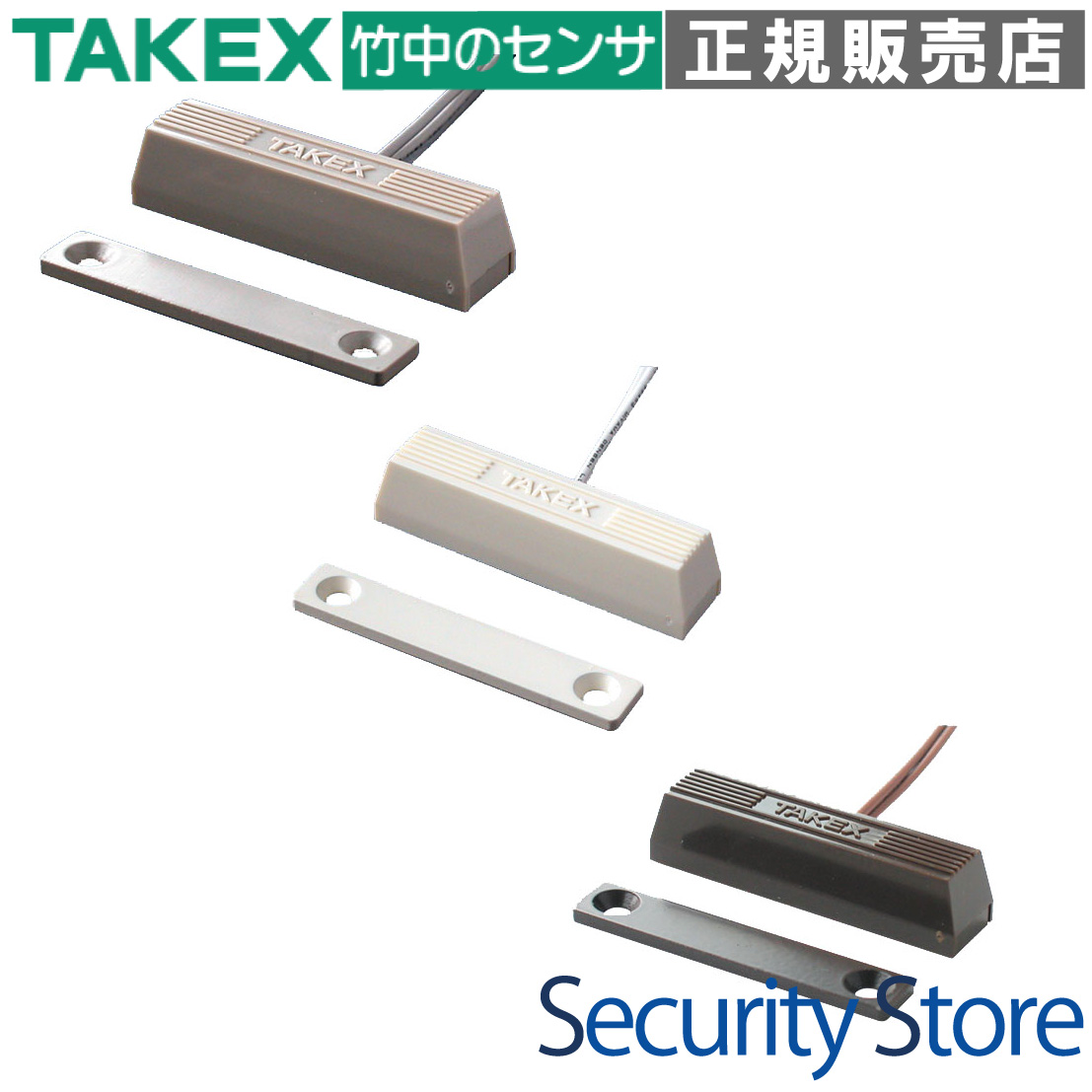

防水型マグネットスイッチ MG-103WSb(W) B接点型 N.C. ホワイト

屋外や風呂場、サウナの脱衣所など、湿度が高く直接水がかかる悪環境下でも使用可能なIPX7相当の防水型マグネットスイッチです。

高信頼性のリードスイッチを採用し、100万回の開閉寿命を実現。薄型マグネットによりクロス扉やアルミサッシなど多様な設置環境に対応する、セキュリティ・自動化制御用の接点入力装置です。

  • 型番： MG-103WSb(W)
  • 接点方式： 無電圧接点（b接点 / N.C.）
  • 防水性能： JIS防水等級7相当（防浸形）
  • 動作距離： 18mm以内
  • 主な設置場所： 門扉、風呂場、サウナ脱衣所、屋外ドア
防水型マグネットスイッチ MG-103WSb(W)

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法資料（PDF）

この製品が向いている用途

  • 屋外門扉の開閉監視
  • 風呂場やサウナ脱衣所のドア監視
  • 雨の吹き込みがあるアルミサッシ引き戸
  • 高湿度環境下の設備ドア・点検口
  • b接点（N.C.）入力を必要とする警報システム

導入前に確認したいポイント

  • 設置対象が鉄扉（磁性体）でないか
  • b接点（離隔時：閉 / 近接時：開）の仕様
  • 設置隙間が18mm以内に収まるか
  • 配線距離が規定内に収まるか
  • 受信機側の入力論理との整合性

特長

JIS防水等級7相当（防浸形）の高度な防水性

一時的な水没にも耐えうるIPX7相当の防水設計により、従来の屋内用スイッチでは対応できなかった屋外、風呂場、門扉、高湿度環境での運用を可能にしました。内部回路を完全に保護し、長期的な安定動作をサポートします。

100万回の開閉を支えるリードスイッチ・テクノロジー

不活性ガスとともに封入された高品質リードスイッチを採用。物理的な接点劣化を最小限に抑え、定格負荷時において100万回という優れた開閉寿命を誇ります。高頻度で開閉される共用部のドアやゲートでも安心して導入いただけます。

厚さわずか2mmの薄型マグネット設計

マグネット部の厚みをわずか2mmに抑えることで、隙間の狭いクロス扉やスライド式のアルミサッシなど、設置スペースが限定される場所への施工性を大幅に向上させました。

現場での微調整が可能な長穴構造

スイッチ本体の取付穴の片側を長穴構造に設計。固定時にコンマ数ミリ単位での位置調整が可能なため、扉の歪みや経年変化による位置ずれが発生しやすい現場でも、確実な検知状態を作り出すことができます。

磁気干渉に配慮した非磁性体樹脂ケース

ケース素材には磁力線の透過を妨げない非磁性体樹脂を採用。磁力線の分布を最適化し、安定したセット距離を確保します。また、ホワイトのカラーリングにより、多くのアルミサッシや白い建具に自然に馴染みます。

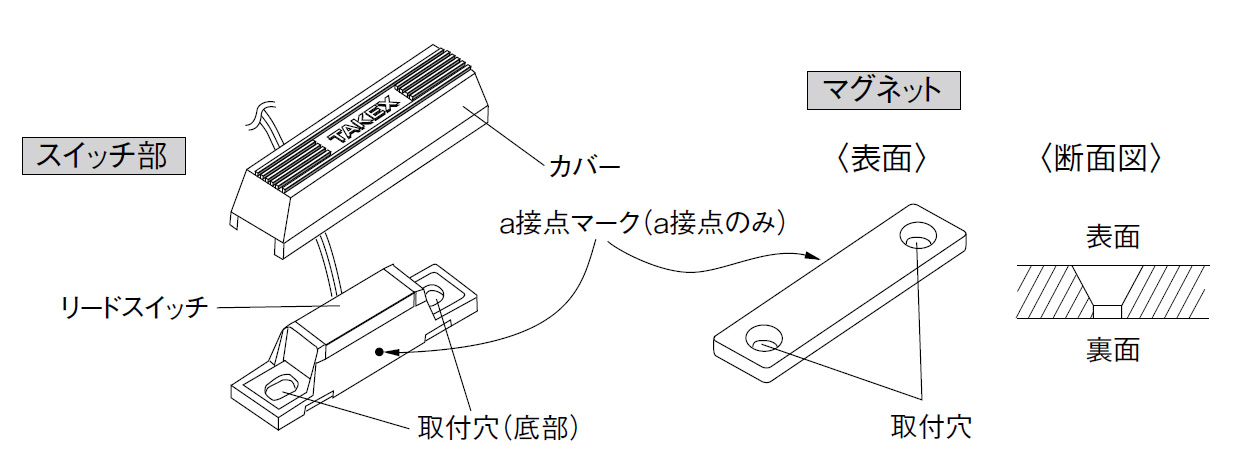

正確な施工をガイドする「a接点マーク」

スイッチ部とマグネット部の両方に物理的な刻印（●印）を施しています。設置時にこれらのマークを正確に向かい合わせることで、磁力線を最適にリードスイッチへ導き、誤作動のリスクを最小限に抑えることができます。

広範囲な動作周囲温度に対応

-30℃から+50℃までの幅広い温度環境下で使用可能。寒冷地の屋外から、熱気がこもりやすいサウナ付近の脱衣所まで、日本の多様な環境下で信頼性を維持します。

施工後のメンテナンス性を高めるカバー構造

スライド式の着脱カバーを採用。ネジ止め部をスマートに隠しつつ、点検時や位置調整時には工具なしで内部へアクセスできる実用的な設計となっています。

選定時に評価したい強み

  • 過酷な環境への耐性： 防水IPX7により、水濡れや結露が発生する場所で圧倒的な優位性を持ちます。
  • 長寿命設計： 100万回の動作保証により、メンテナンスコストの低減と長期的な信頼性を両立します。
  • 施工の柔軟性： 薄型マグネットと長穴構造により、難しい設置条件でも短時間で施工が完了します。
  • 実績あるメーカー： 防犯機器のトップメーカーであるTAKEXブランドの信頼性と、詳細な技術情報の公開。

配線・端子仕様と距離規定

接続する受信機の仕様に合わせて、以下の配線距離を守ってください。配線抵抗と接点抵抗の合計が100Ω以下になるように設計することが推奨されます。

使用電線（断面積/直径） 最大配線距離（往復）
0.3mm2 (Φ0.65) 1,000m まで
0.5mm2 (Φ0.8) 1,500m まで
0.75mm2 (Φ1.0) 2,000m まで

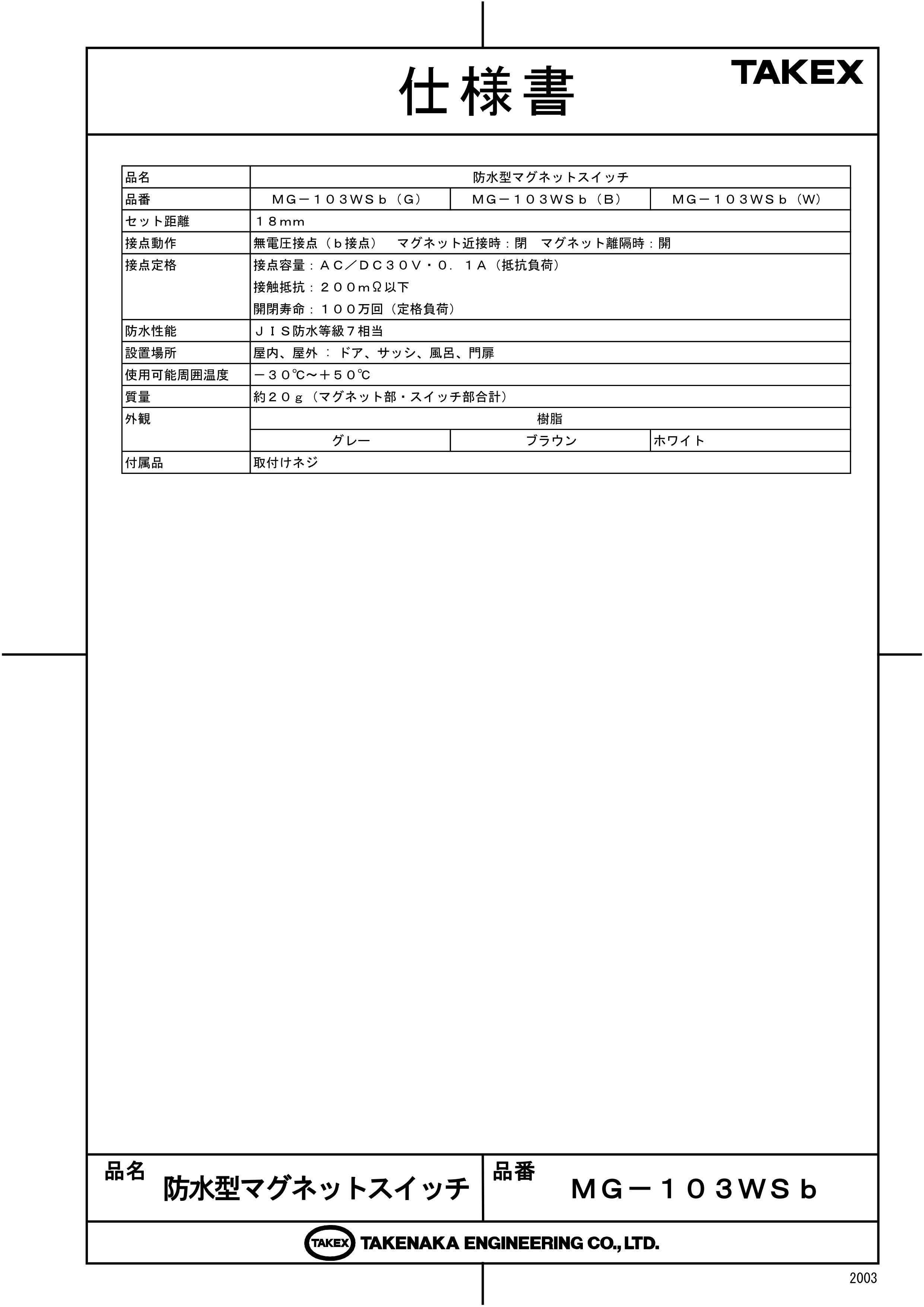

製品仕様

項目 内容
品番 MG-103WSb(W)
セット距離 18mm
接点動作 無電圧接点(b接点 / N.C.)
マグネット離隔時：閉
マグネット近接時：開
接点定格 AC/DC 30V・0.1A 以下
接点容量 10W (抵抗負荷)
開閉寿命 100万回 (定格負荷)
防水性能 JIS防水等級7相当（防浸形）
設置場所 屋内、屋外（ドア、サッシ、風呂、門扉など）
使用可能周囲温度 -30℃ 〜 +50℃
質量 約20g（スイッチ・マグネット合計）
外観（材質・色） 樹脂（ホワイト）

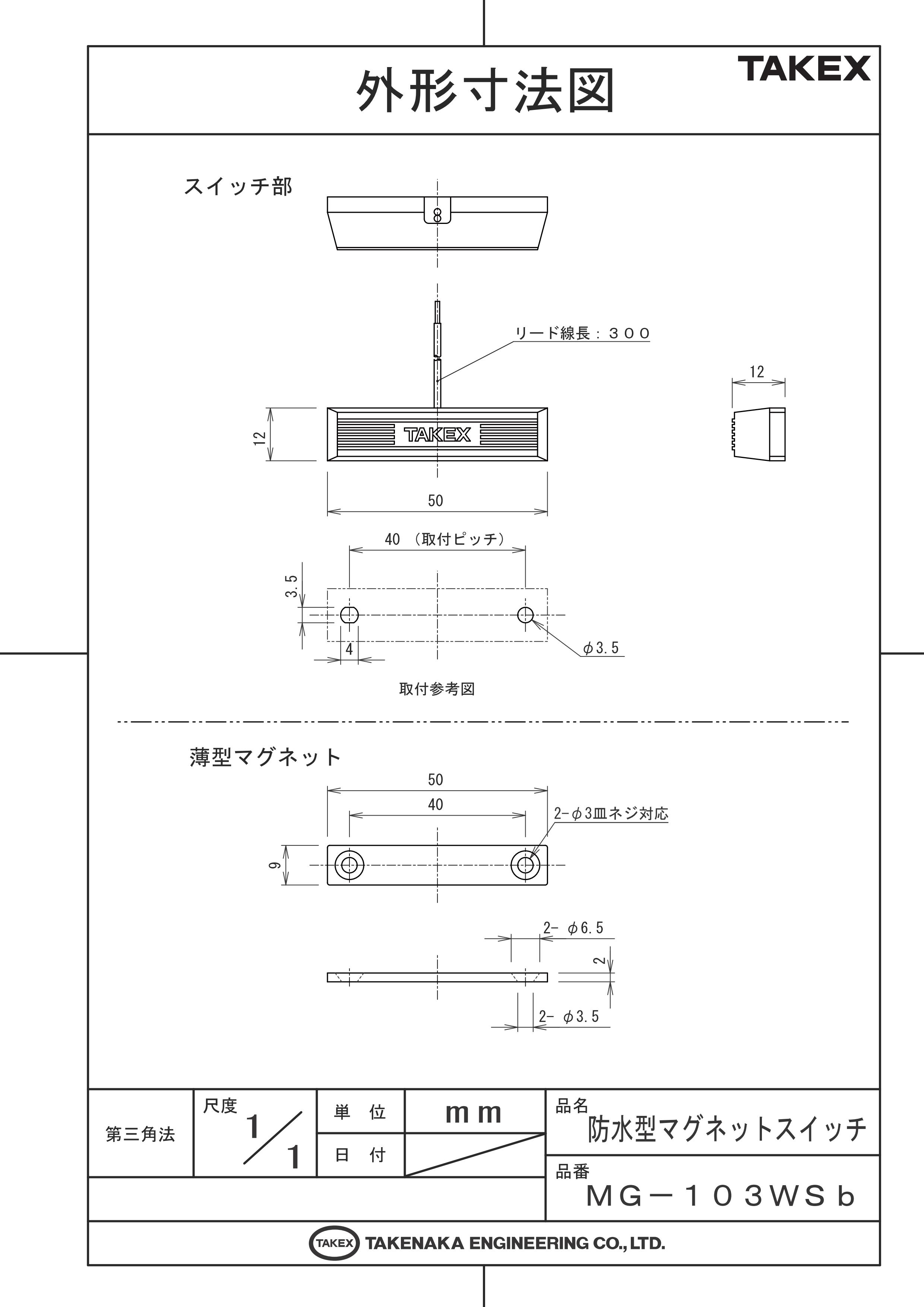

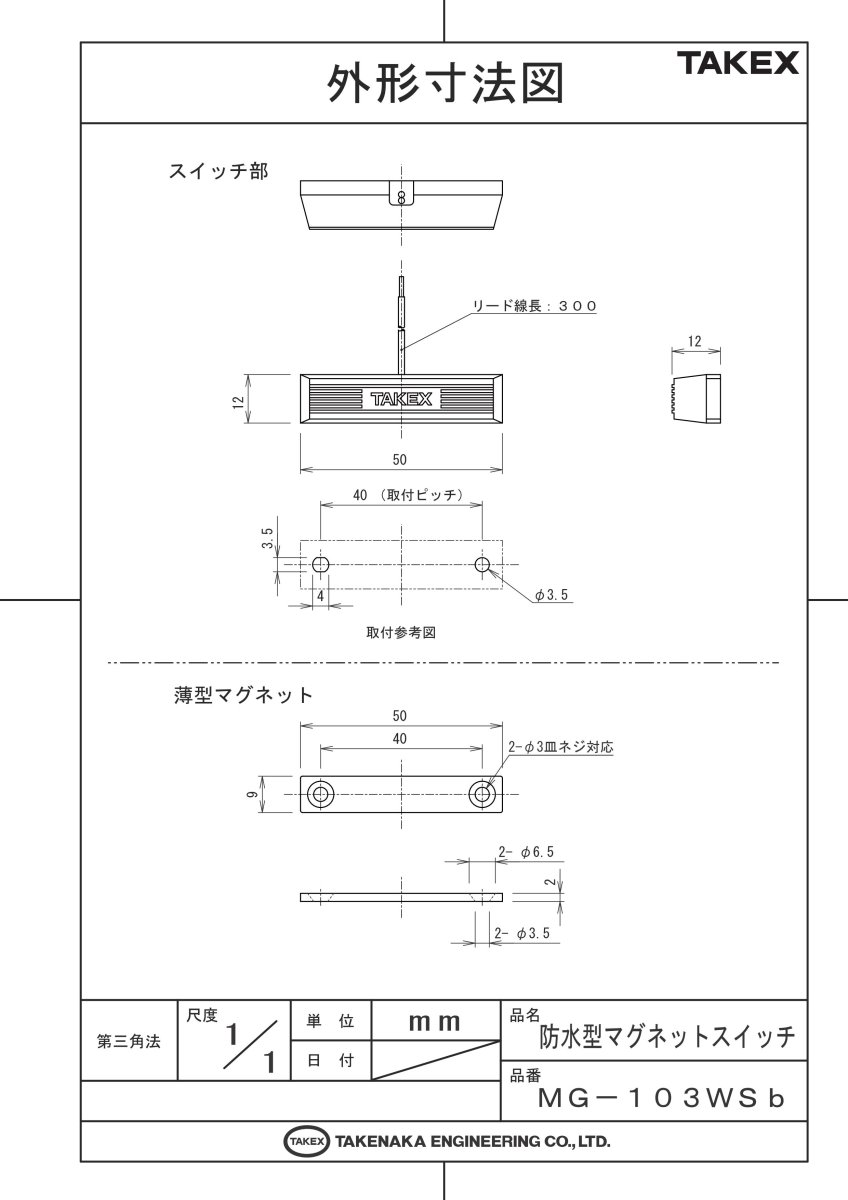

外形寸法 スイッチ部：50(W)×12(H)×12.5(D)mm
マグネット部：50(W)×9(H)×3.5(D)mm
梱包形態 1個単位

FAQ

Q：屋外の門扉に取り付けても雨で壊れませんか？ A：はい、JIS防水等級7相当（防浸形）の性能を有しており、直接雨がかかる屋外や門扉でも問題なくご使用いただけます。ただし、常時水没するような水中での使用は避けてください。
Q：鉄扉（スチール製）への取り付け時の注意点はありますか？ A：鉄などの磁性体に直接取り付けると、磁石の磁力線が吸収されセット距離が短くなります。その場合は、非磁性体のスペーサーなどを用いて鉄板から離して設置してください。
Q：b接点（N.C.）とはどのような動作ですか？ A：本製品の仕様では、マグネットがスイッチから離れているときに「閉（導通）」、マグネットが近づいたときに「開（非導通）」となります。接続する受信機の論理をご確認ください。
Q：セット距離18mmとは、どの程度の余裕がありますか？ A：ドアを閉めた状態で、スイッチ部とマグネット部の隙間が18mm以内であれば動作します。ただし、余裕を持って10〜15mm程度での設置を推奨します。
Q：動作を確認するためのLEDは付いていますか？ A：本製品はパッシブ（受動）型デバイスのため、LEDなどの表示灯は搭載されていません。設置時の動作確認にはテスターを用いた導通チェックを行ってください。
Q：位置合わせの目印はありますか？ A：スイッチ部とマグネット部の両面に「a接点マーク（●印）」があります。このマーク同士が正確に向かい合うように設置してください。
Q：マグネットだけの厚みはどのくらいですか？ A：マグネット部の厚みは約3.5mmですが、内部のマグネット自体は2mmと非常に薄型です。クロス扉などの狭い場所にも適応可能です。
Q：配線はどのくらいの距離まで伸ばせますか？ A：使用する電線の太さによりますが、0.3mm2の電線で往復1,000m、0.75mm2であれば2,000mまで対応可能です。
Q：取り付けネジは付属していますか？ A：はい、標準の取付ネジが付属しています。木製の枠などに取り付ける場合は、Φ3mm程度の木ねじを別途ご用意いただくことを推奨します。
Q：スイッチとマグネットが上下にずれても大丈夫ですか？ A：上下左右のずれは5mm以内に収めてください。ずれが大きくなると磁力が適切に伝わらず、不動作や誤作動の原因となります。
