防水型マグネットスイッチ B接点型 N.C. グレー TAKEX 竹中エンジニアリング [MG-103WSb(G)]

防水型マグネットスイッチ B接点型 N.C. グレー TAKEX 竹中エンジニアリング [MG-103WSb(G)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 防水型マグネットスイッチ JIS防水等級7相当 b接点出力 屋外・風呂場対応

MG-103WSb(G) 防水型マグネットスイッチ B接点型 N.C. グレー

屋外や風呂場、サウナの脱衣所など、直接水がかかる場所や湿度の高い悪環境下でも使用可能なIPX7相当の防水型マグネットスイッチです。高信頼性のリードスイッチを採用し、100万回の開閉寿命を誇るため、プロ仕様の防犯・自動化システムに最適です。

  • 型番： MG-103WSb(G)
  • 製品名： 防水型マグネットスイッチ B接点型
  • 出力形式： 無電圧接点（b接点 / N.C.）
  • 防水性能： JIS防水等級7相当（防浸形）
  • 主な用途： 屋外門扉、浴室ドア、アルミサッシ引き戸の開閉監視
  • 設置環境： 屋内・屋外（周囲温度 -30℃〜+50℃）

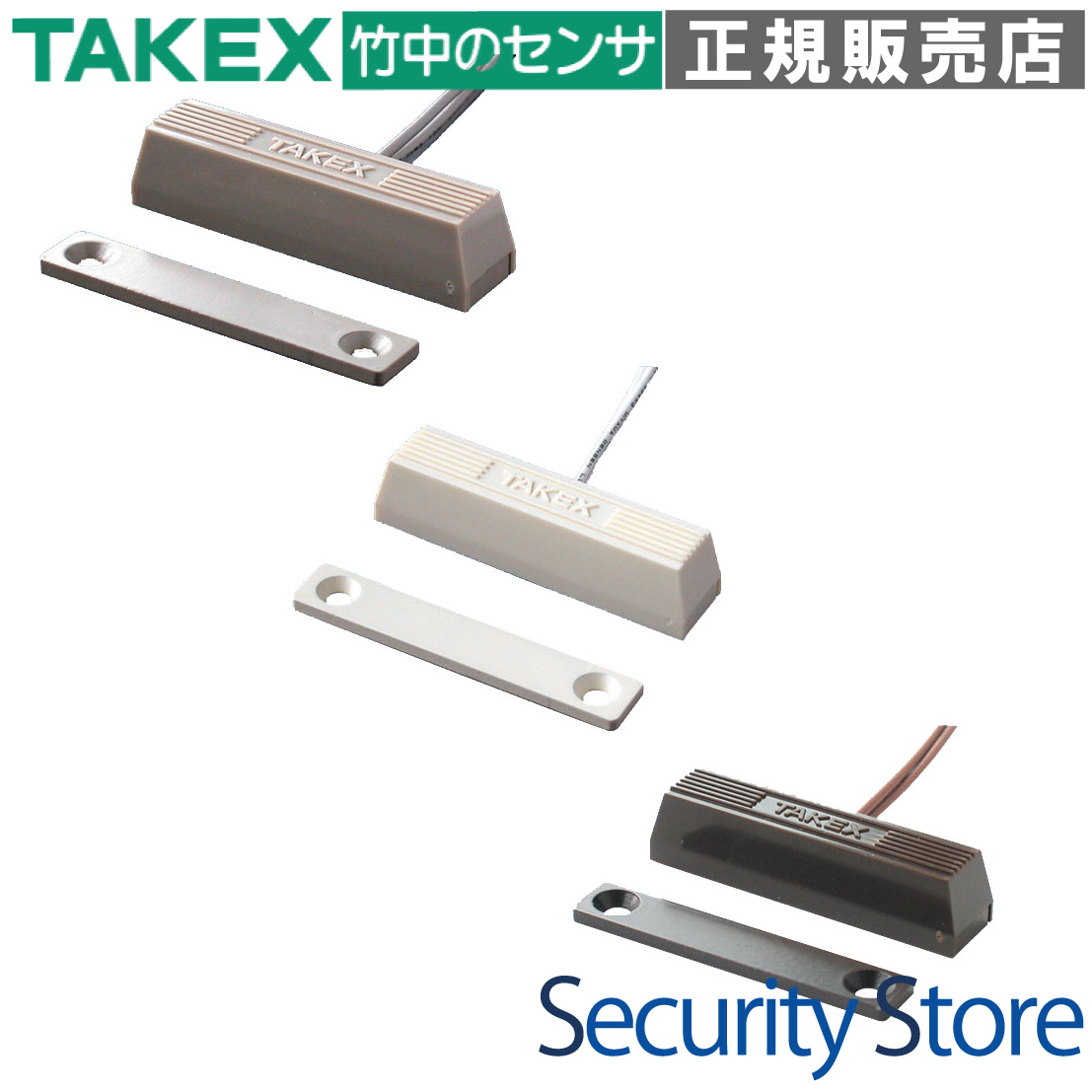

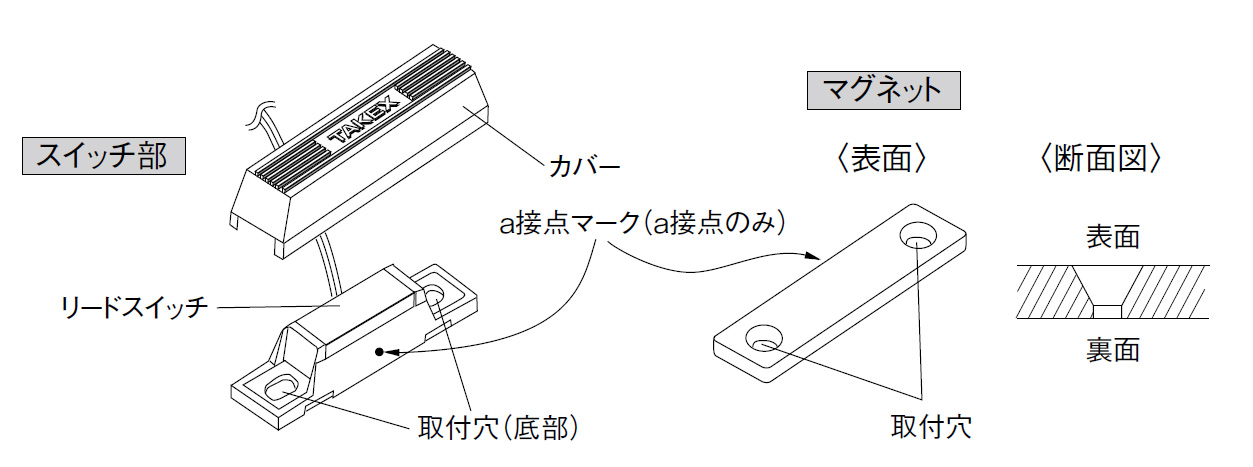

防水型マグネットスイッチ MG-103WSb(G) 製品画像

資料ダウンロード

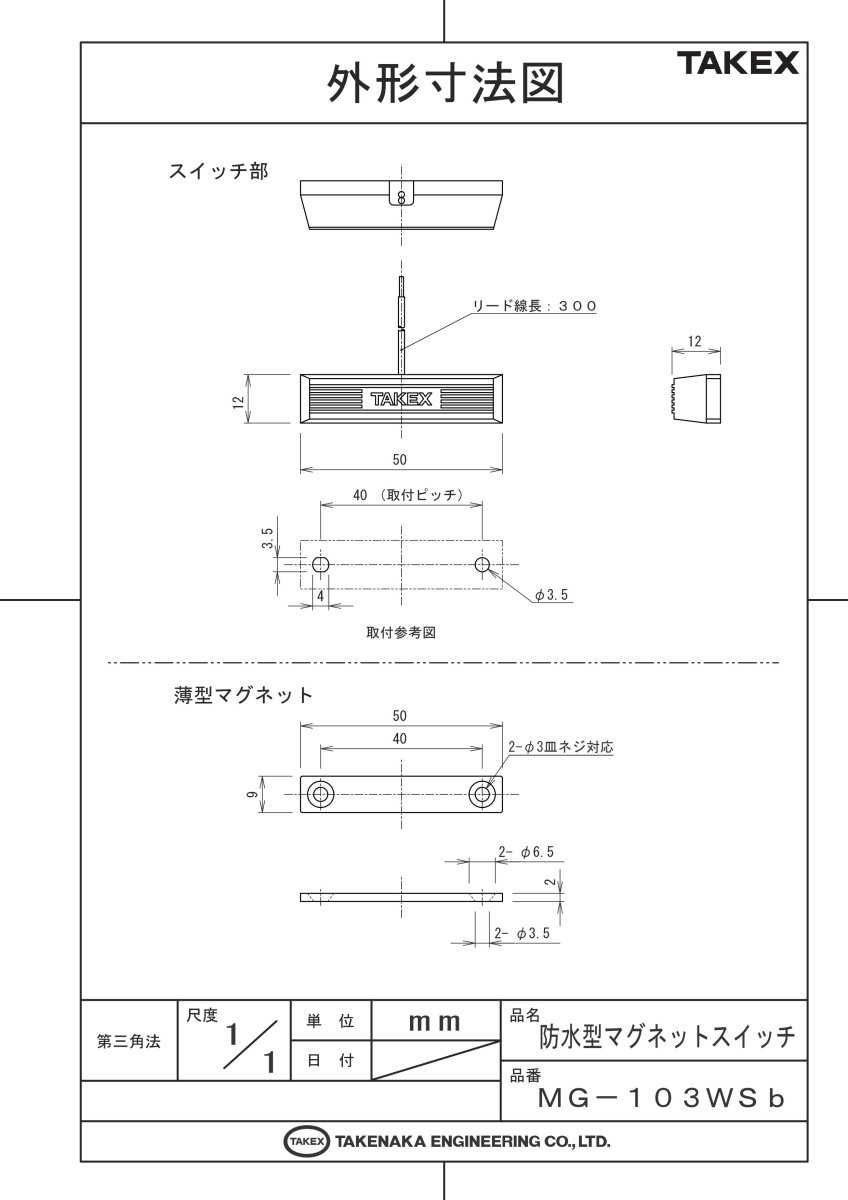

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法（PDF）

この製品が向いている用途

  • 雨にさらされる屋外門扉の警報システム
  • 湿度の高い風呂場や脱衣所のドア監視
  • 結露が発生しやすいアルミサッシの窓
  • 高頻度で開閉される店舗や倉庫の出入口

導入前に確認したいポイント

  • 鉄扉など磁性体への設置にはスペーサーが必要
  • b接点（離隔時に閉）がシステムの仕様に合うか
  • 設置距離（18mm以内）を確保できるか
  • 配線抵抗と接点抵抗の合計が100Ω以下か

特長

JIS防水等級7相当（防浸形）の高度な密閉構造

本製品はJIS防水等級7相当の防水性能を備えており、一時的に水中に沈めても内部に浸水しないレベルの密閉性を実現しています。従来の屋内用スイッチでは対応が難しかった風呂場や、直接雨がかかる屋外の門扉など、過酷な環境下でも長期間安心して使用できます。

高信頼リードスイッチ・テクノロジー

内部接点には不活性ガスとともに封入された高品質なリードスイッチを採用。磁石の接近・離反によって物理的な接点が開閉するため、電気的なノイズに強く、100万回（定格負荷時）という圧倒的な開閉寿命を誇ります。

b接点（N.C.）出力仕様

マグネットが離れた際に回路が「閉（ショート）」となり、近接した際に「開（オープン）」となるb接点（常時閉路型）仕様です。セキュリティ用途において、扉が開いた際にループを閉じて警報を発するシステム構成に適しています。

薄型マグネット（2mm）による優れた施工性

マグネット部の厚みがわずか2mmと極めて薄いため、隙間の少ないクロス扉やサッシにも干渉しにくく、設置場所の制約を大幅に軽減します。

位置調整を容易にする長穴構造

スイッチ底部の取付穴は、片側が長穴構造になっています。現場での取り付け時にコンマ数ミリ単位の微調整が可能で、設置後の誤作動リスクを最小限に抑えることができます。

「a接点マーク（●印）」による確実な施工

スイッチ部とマグネット部の両方に「●印」が刻印されています。このマークを向かい合わせて設置することで、磁力線の透過を最適化し、安定した検知動作を保証します。

非磁性体ケースによる磁気干渉の抑制

ケース素材には非磁性体を採用。磁力線の流れを妨げず、リードスイッチへの作用を最適化するように設計されています。

インテリアに馴染むグレーカラー

落ち着いたグレーカラー（G）は、アルミサッシやコンクリート壁、門柱などの環境に自然に馴染み、目立たせずに設置することが可能です。

選定時に評価したい強み

  • 耐環境性： 屋外・浴室・沿岸部などの高湿度・水濡れ環境に強い
  • 耐久性： 100万回の動作寿命によりメンテナンス頻度を低減
  • 安定性： 不活性ガス封入接点により経年劣化や接触不良に強い
  • 汎用性： 30V 0.1Aまでの幅広い信号入力に対応

施工・設置ガイド

設置の際は、扉が閉まった状態でスイッチ部とマグネット部の「a接点マーク」が正確に向かい合うように配置してください。

確認項目 この製品での考え方
設置距離の閾値 b接点の場合、18mm以内の距離で設置してください。
鉄扉への取り付け 磁性体の影響を受けるため、必ず非磁性体のスペーサーを併用してください。
上下左右のずれ 安定動作のため、中心から5mm以内のずれに収めてください。
配線距離の目安 0.3mm2の電線で往復1,000mまで対応可能です。

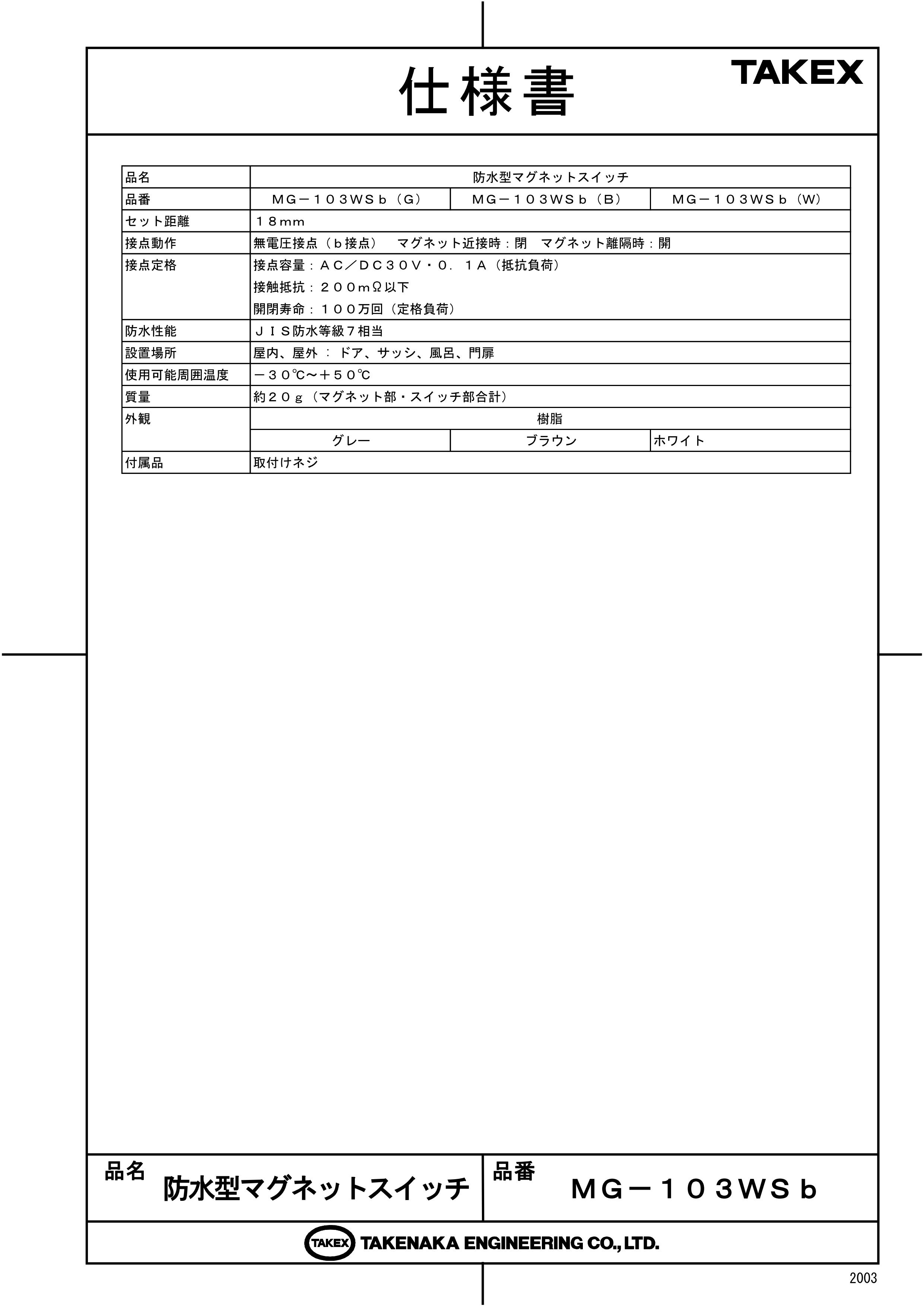

製品仕様

項目 内容
品番 MG-103WSb
セット距離 18mm
接点動作 無電圧接点(b接点) / マグネット離隔時:閉、マグネット近接時:開
接点定格 AC/DC30V・0.1A以下 / 接点容量:10W(抵抗負荷)
開閉寿命 100万回(定格負荷)
防水性能 JIS防水等級7相当
設置場所 屋内、屋外（ドア、サッシ、風呂、門扉など）
使用可能周囲温度 -30℃ 〜 +50℃
質量 約20g (スイッチ・マグネット合計)
外観 樹脂 (グレー)
スイッチ部寸法 50(W) × 12(H) × 12.5(D) mm
マグネット部寸法 50(W) × 9(H) × 3.5(D) mm (磁石厚2mm)
梱包形態 1個単位

FAQ

Q：屋外で使用しても大丈夫ですか？ A：はい、JIS防水等級7相当（防浸形）の性能を有しており、屋外や風呂場、湿度の高い場所でもご使用いただけます。
Q：b接点（N.C.）とはどのような動きをしますか？ A：扉が開いてマグネットが離れた時に回路が閉じ（通電）、扉が閉まってマグネットが近づいた時に回路が開く（遮断）タイプです。
Q：鉄製の扉に取り付ける際の注意点は？ A：鉄扉に直接取り付けると磁力線が吸収され、検知距離が極端に短くなります。必ず木材やプラスチック等のスペーサーを挟んで浮かせて取り付けてください。
Q：電源は必要ですか？ A：本製品はパッシブ（受動）型デバイスのため、スイッチ自体に電源供給は必要ありません。
Q：設置距離はどのくらいまで許容されますか？ A：MG-103WSb（b接点）の場合、18mm以内まで近づける必要があります。
Q：配線距離はどこまで伸ばせますか？ A：使用する電線によりますが、0.3mm2（Φ0.65）であれば往復1,000mまで配線可能です。
Q：マグネットの向きに決まりはありますか？ A：マグネット表面の「皿穴」がある側をスイッチ部に向けて設置してください。また●印（a接点マーク）を合わせる必要があります。
Q：定期的なメンテナンスは必要ですか？ A：100万回の高耐久設計ですが、半年に一度程度、実際に扉を開閉して受信機側で正しく検知されるかの確認（ループチェック）を推奨します。
Q：寿命はどのくらいですか？ A：定格負荷において、開閉寿命100万回を設計値としています。
Q：水中での常時使用は可能ですか？ A：防水等級7（防浸形）は一時的な浸水を防ぐものであり、水中での常時使用を想定した設計ではありません。
