竹中電子工業（TAKEX）ワイドエリアセンサー近赤外線透過方式 IP66防水

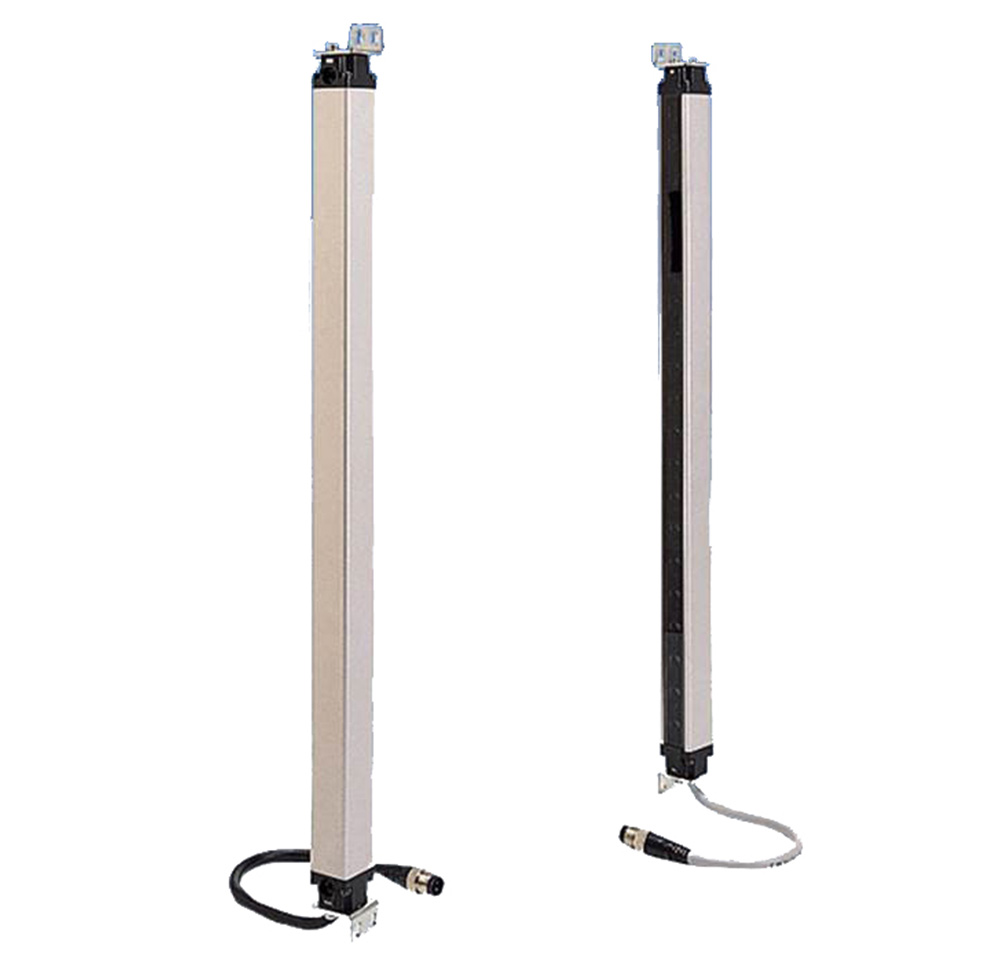

SS40-T16 ワイドエリアセンサー(600mm) 近赤外線透過方式

SS40-T16は、光軸幅600mmのワイドな検出エリアを持つ近赤外線透過方式のセンサーです。16本の光軸を搭載し、CD/ATMコーナーの残留者検知や美術館の展示物保護など、広範囲かつ精密な物体検知が求められる現場で高い信頼性を発揮します。

型番： SS40-T16
製品名： ワイドエリアセンサー(600mm) 近赤外線透過方式
検出方式： 透過形（光軸ピッチ40mm / 16光軸）
検出距離： 最大7m（このクラス最長）
主な用途： CD/ATMコーナー残留検知、美術館のイタズラ防止、ピッキング検知
保護構造： IP66（耐塵・耐水形）

資料ダウンロード

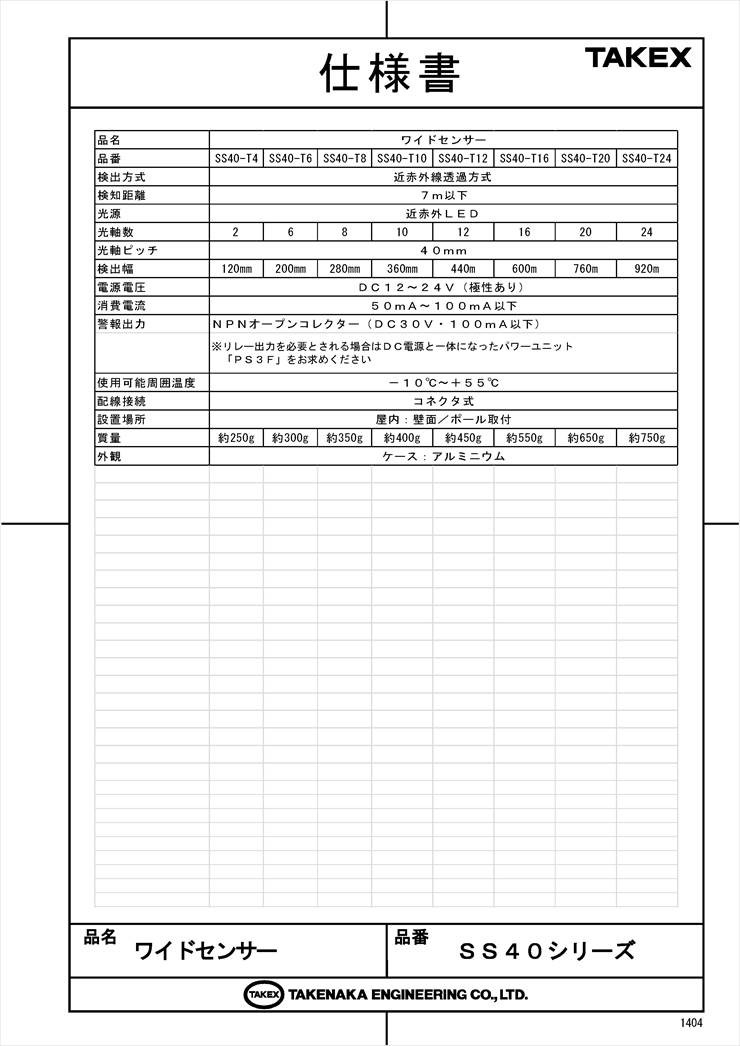

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD/ATMコーナーでの残留者検知
美術館・博物館の展示物への接近・イタズラ防止
物流倉庫でのピッキングミス防止センサー
不定位置を通過するワークや物体の検出

導入前に確認したいポイント

検出物体はφ52mm以上の不透明体であること
投光器と受光器を対向させて設置できるスペース
反射物（壁・床）による光の回り込みの有無
安全装置（プレス安全用等）としての使用は不可

特長

ワイドな検出エリア（600mm幅・16光軸）

40mmピッチで配置された16本の光軸により、高さ600mmにわたる広範囲をカバーします。一般的な単光軸センサーでは見逃してしまうような不定位置の通過物や、人体の動きを確実にキャッチします。

クラス最長の検出距離7mを実現

このクラスのエリアセンサーとしては極めて長い7mの検出距離を達成。広い間口の通路や、大規模な展示スペースの境界監視など、設置場所の制約を大幅に軽減します。

相互干渉を防止するM/S動作切替機能

2組のセンサーを接近させて設置する場合でも、投光器の背面スイッチでマスタ(M)とスレーブ(S)を切り替え、相互干渉防止線を接続することで、誤動作を防ぐことが可能です。

用途に合わせた「A/O動作モード」選択

全光軸が入光した時のみ出力する「Aモード（全入光ON）」と、1光軸でも入光すれば出力する「Oモード（入光ON）」を切り替え可能。用途に応じて論理設定を現場で調整できます。

25mm角の超スリム・省スペース設計

断面25×25mmの正方形アルミニウムケースを採用。非常にコンパクトなため、装置の隙間や壁面の目立たない場所にもスマートに設置できます。

取付方向を選ばない正方形断面

断面を正方形に設計しているため、取り付け金具の向きを変えるだけで上下左右どの方向にもフレキシブルに固定可能です。現場の施工性を追求した親切設計です。

過酷な環境に耐えるIP66保護構造

粉塵の侵入を完全に防ぎ、あらゆる方向からの強い噴流水にも耐えるIP66仕様。屋内環境における湿度や埃の影響を受けやすい場所でも、長期にわたり安定した稼働を維持します。

充実したインジケーター表示

投光器には電源・M/S表示、受光器には動作・入光安定表示LEDを搭載。設置時の光軸合わせや、運用中のトラブルシューティングが視覚的に素早く行えます。

    選定時に評価したい強み
    長距離対応： 7mの長距離検知により、大型設備や広い通路にも1セットで対応可能
施工性： 25mmスリムボディと方向フリーな断面設計により、狭所設置が容易
柔軟な論理： A/O切換により、残留検知（遮光で報知）か通過検知（入光で報知）かを選択可能
信頼の防水性： IP66対応により、清掃時や粉塵の多い環境でも安心して使用可能



施工・設置ガイド

設置の際は、投光器と受光器のコード引き出し方向（上下）を必ず一致させてください。逆方向では正常に動作しません。

確認項目	この製品での考え方
反射物の影響	付近に鏡面や光沢のある壁・床がある場合、光が反射して回り込む可能性があります。離隔距離を確保してください。
配線延長	投受光器間の同期線（C/R）は合計50m以内、相互干渉防止線（M/S）も50m以内としてください。
安全用途	本製品はワーク検出用です。人体の安全保護用（プレス安全装置等）には使用できません。

表示灯の動作状態

部位	名称	表示内容
投光器	電源表示灯（緑）	通電時に点灯
投光器	M/S表示灯（赤）	M（マスタ）設定時に点灯 / S（スレーブ）設定時に消灯
受光器	動作表示灯（赤）	出力トランジスタON時に点灯
受光器	入光安定表示灯（緑）	受光レベルが動作レベルの120%以上の時に点灯（安定時）

製品仕様

項目	内容
型番	SS40-T16
検出方式	透過形
検出距離	7m
光軸数	16光軸
光軸ピッチ	40mm
検出幅	600mm
最小検出物体	φ52mm以上の不透明体
電源電圧	DC12〜24V ±10％リップル10％以下
消費電流	90mA以下
応答時間	7ms以下
出力仕様	NPNオープンコレクタ（DC30V 100mA以下） ※PNP出力型(SS40-T16-PN)もあり
動作モード	A動作（全入光時ON） / O動作（1光軸以上入光時ON）スイッチ切換
付帯機能	出力短絡保護、相互干渉防止機能（M/S切換）
使用周囲温度	-10〜+55℃（氷結しないこと）
使用周囲照度	9,000lx以下
保護構造	IP66
材質	ケース：アルミ / 前面カバー：アクリル
質量	本体：各約550g / コード：約350g

FAQ

Q：最大で何メートルまで離して設置できますか？ A：最大7mまでの検出に対応しています。これはこのクラスのエリアセンサーとしては最長クラスの性能です。

Q：2組を隣り合わせで設置しても誤動作しませんか？ A：はい、相互干渉防止機能を搭載しています。一方をM（マスタ）、他方をS（スレーブ）に設定し、相互干渉防止線を接続することで回避可能です。

Q：雨の当たる屋外でも使用できますか？ A：保護構造はIP66ですので防水性はありますが、透過方式の赤外線センサーは雨や霧の影響で減衰し誤動作する可能性があるため、基本的には屋内または屋根下での使用を推奨します。

Q：検出できる最小の物体の大きさは？ A：SS40シリーズは光軸ピッチが40mmのため、直径52mm以上の不透明体が検出対象となります。それ以下のサイズは光軸間をすり抜ける可能性があります。

Q：A動作とO動作、どちらを使えばいいですか？ A：通常、侵入検知や残留検知など「何かが遮ったこと」を知りたい場合はA動作（全入光時に出力ON、遮光でOFF）を使用します。

Q：配線コードの延長は可能ですか？ A：はい、可能です。ただし投受光器間の同期線の延長合計は50m以内としてください。

Q：出力はリレー接点ですか？ A：いいえ、NPNオープンコレクタ出力です。リレー出力を受ける必要がある場合は、別途パワーユニット（PS300等）を介してご使用ください。

Q：光軸合わせが難しいのですが、コツはありますか？ A：受光器に「入光安定表示灯（緑色LED）」がついています。これが点灯するように角度を調整してください。点灯していれば受光レベルが120%以上あり、安定稼働の状態です。

Q：人体の安全を確保するための「安全ライトカーテン」として使えますか？ A：いいえ、本製品はプレス安全装置や人体保護用の検定を取得したものではありません。安全用途には専用の「PSGシリーズ」等をご検討ください。

Q：電源はAC100Vで使えますか？ A：いいえ、DC12〜24Vの直流電源が必要です。AC電源から供給する場合はAC/DC電源ユニットを別途ご用意ください。
