竹中電子工業ワイドエリアセンサー近赤外線透過方式屋内用 IP66

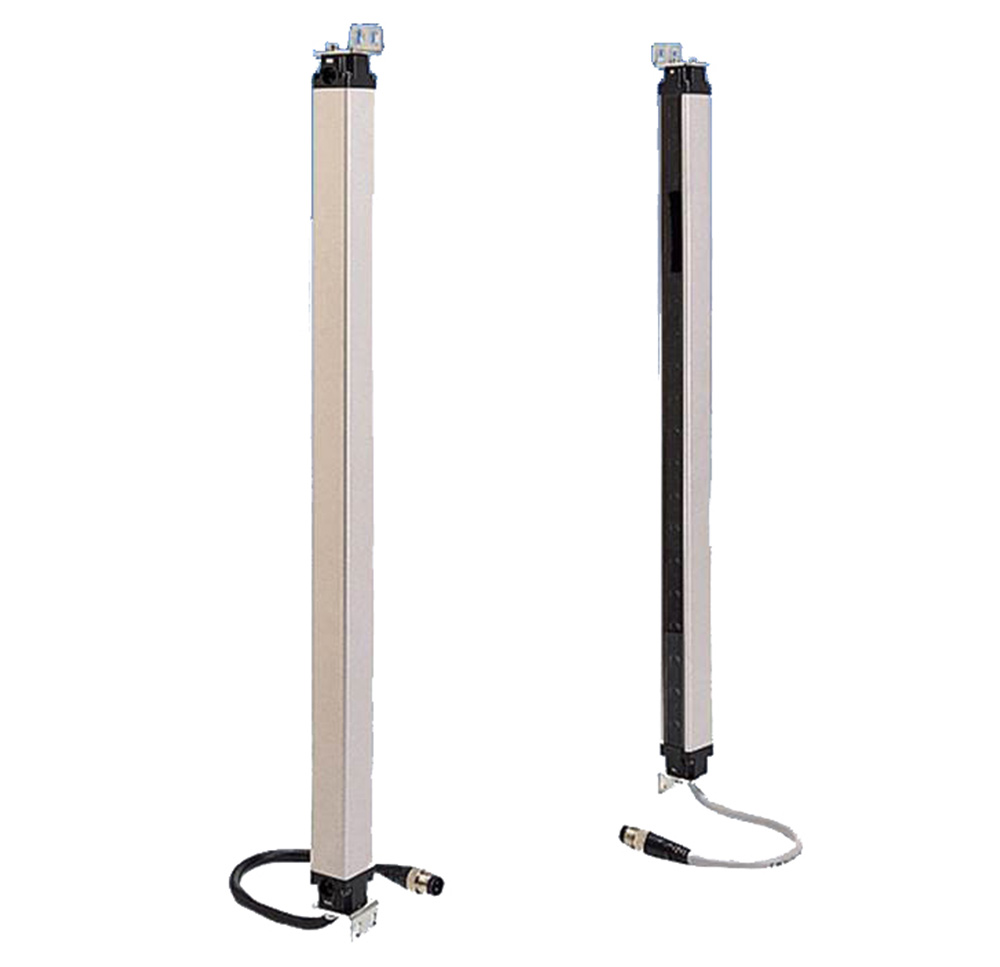

SS40-T24 ワイドエリアセンサー(920mm) 近赤外線透過方式

最大920mmの検知幅を持つ、近赤外線透過方式のワイドエリアセンサーです。24光軸による高密度な検知エリアにより、通常のセンサーでは見逃しがちな隙間や細かな動きを確実にキャッチします。ATMコーナーの残留者検知や、美術館・展示施設でのいたずら防止など、法人施設の高度なセキュリティ・運用管理に最適です。

型番： SS40-T24
製品名： ワイドエリアセンサー(920mm) 近赤外線透過方式
方式 / カテゴリ： 透過形（近赤外LED方式）/ ワイドエリアセンサー
検知距離： 最大 7m
検出幅 / 光軸数： 920mm / 24光軸
主な用途： 残留者検知、侵入・いたずら防止、物流・工場等の物体通過検知

資料ダウンロード

仕様書（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（GIF）

この製品が向いている用途

CD/ATMコーナー等の残留者検知
美術館、展示施設での展示物いたずら防止
工場・倉庫内での大型荷物の通過検知
特定エリアへの立ち入り監視

導入前に確認したいポイント

屋内専用モデルです（屋外不可）
投光器と受光器を対向させて設置します
検出物体はφ52mm以上の不透明体です
反射物（壁・床）による回り込みの有無

特長

920mmの広範囲を一括検知する24光軸仕様

SS40-T24は、24本の光軸により高さ920mmという広大な検出エリアをカバーします。スポット的なセンサーでは困難だった「広い範囲のどこを通過しても検知する」という運用が、1セットのセンサーで完結します。

このクラス最長レベル、7mの検出距離を実現

透過形センサーとして高い光学性能を持ち、投光器と受光器の間で最大7mの距離を確保できます。大型の出入口や通路、展示スペースなど、広い間口のエリア監視にも余裕を持って対応可能です。

超スリム・25mm角のスタイリッシュな設計

断面サイズが25×25mmの正方形という超スリムな筐体を採用しています。建物の美観を損なうことなく設置でき、設置スペースが限られる店舗什器や設備の隙間にもスマートに収まります。

取付方向を選ばないフリーアングル設計

筐体の断面を正方形に設計したことで、ブラケットへの取り付け方向を自在に変更可能です。現場の状況に合わせて、配線の出し口を上下左右最適な方向へ調整できるため、施工性が格段に向上しています。

相互干渉を防止するM/S動作切替機能

2組のセンサーを近接して設置する場合に、投光器側で「マスタ(M)」と「スレーブ(S)」を切り替えることができます。相互干渉防止線を接続することで、隣接するセンサー同士の光の干渉による誤動作を確実に防ぎます。

用途に合わせたA/O動作モード切換スイッチ

「全光軸が入光したときにONになるAモード（全入光ON）」と、「1光軸でも入光すればONになるOモード（入光ON）」を選択可能です。残留検知であればAモード、侵入検知であればOモードなど、目的に応じたロジック設定が可能です。

IP66の保護構造による高信頼性

防塵・防水性能においてIP66規格をクリアしています。粉塵の多い工場環境や、清掃時に水がかかる可能性がある場所でも安心して運用できる、法人仕様の堅牢設計です。

充実したインジケーター表示

投光器には電源とM/S状態、受光器には動作状態と入光安定度のLEDを搭載しています。特に「入光安定表示灯（緑）」は、受光レベルが動作レベルの120%以上のときに点灯するため、光軸調整が適切かどうかを一目で確認できます。

    選定時に評価したい強み
    圧倒的な検知範囲： 1セットで920mmの幅をカバー。死角を最小限に抑えます。
施工の柔軟性： スリムな25mm角ボディと取付方向フリーな設計。
誤報の低減： 相互干渉防止機能により、複数設置時も安定した動作。
用途適応力： A/O動作切換により、残留検知と侵入検知の両方に対応。



施工・設置ガイド

本製品は投光器と受光器を正対させて設置します。以下の点に注意して施工を行ってください。

確認項目	この製品での考え方
設置距離	投受光器間を7m以内に配置してください。
反射物の影響	壁や床からの反射による回り込みを防ぐため、十分な離隔を確保してください。
配線延長	同期線（C/R）や相互干渉防止線（M/S）の延長は合計50m以内としてください。
光軸調整	受光器の「入光安定表示灯（緑）」が点灯するように角度を調整してください。

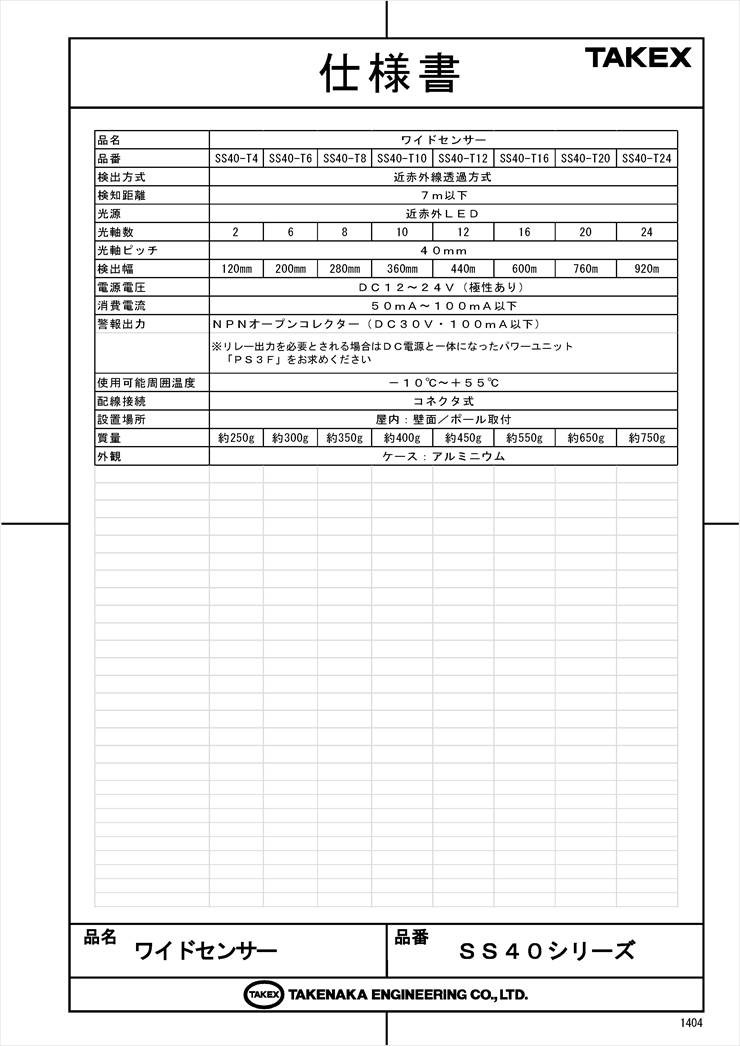

製品仕様

項目	内容
品番	SS40-T24（NPN出力タイプ）
検出方式	透過形
検知距離	最大 7m
光源	近赤外LED (950nm)
光軸数	24光軸
光軸ピッチ	40mm
検出幅	920mm
最小検出物体	φ52mm以上の不透明体
電源電圧	DC12〜24V ±10% リップル10%以下
消費電流	105mA以下
動作モード	A動作（全入光ON）/ O動作（入光ON）切換式
応答時間	7ms以下
警報出力	NPNオープンコレクタ (DC30V 100mA以下)
表示灯（投光器）	M/S表示灯（赤）、電源表示灯（緑）
表示灯（受光器）	入光安定表示灯（緑）、動作表示灯（赤）
使用可能周囲温度	-10℃〜+55℃（氷結しないこと）
保護構造	IP66
外観 / 接続	アルミニウムケース / コネクタ式
質量	約750g（投光器・受光器各）

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。屋外や直射日光の当たる場所、雨のかかる場所での使用は避けてください。

Q：2組のセンサーを近くに並べて設置しても大丈夫ですか？ A：はい、可能です。一方の投光器をM（マスタ）、もう一方をS（スレーブ）に設定し、相互干渉防止線を接続することで、干渉を防ぐことができます。

Q：A動作モードとO動作モードの違いを教えてください。 A：A動作は全光軸が入光している時にON（1軸でも遮るとOFF）になります。O動作は1軸でも入光していればON（全軸遮るとOFF）になります。用途に合わせて切り替えてください。

Q：どのような物体を検知できますか？ A：φ52mm以上の不透明体であれば検知可能です。透明なビニールや極端に細いものは検知できない場合があります。

Q：リレー出力が必要な場合はどうすればよいですか？ A：本製品の出力はNPNオープンコレクタです。リレー出力が必要な場合は、別途センサコントローラ（PS300等）を介して接続してください。

Q：光軸調整が合っているか確認する方法はありますか？ A：受光器にある「入光安定表示灯（緑色LED）」が点灯していれば、十分な光量で受光できています。

Q：ケーブルを50m以上延長したいのですが可能ですか？ A：メーカー規定により、同期線や相互干渉防止線の延長合計は50m以内とされています。規定内での運用を推奨します。

Q：電源を入れても動作しません。何を確認すべきですか？ A：まず投光器の電源表示灯（緑）が点灯しているか確認してください。また、過負荷状態になると出力がOFFになる保護機能があるため、配線や負荷を確認して再投入してください。

Q：PNP出力のタイプはありますか？ A：はい、ございます。型番末尾に「-PN」がつく「SS40-T24-PN」がPNP出力モデルとなります。

Q：プレス機械の安全装置として使用できますか？ A：いいえ。本製品は人体保護を目的としたセーフティライトカーテン（プレス安全用）ではありません。ワーク検出や残留検知用途としてご使用ください。
