ワイドセンサー(760mm) 近赤外線透過方式 TAKEX 竹中エンジニアリング [SS40-T20]

ワイドセンサー(760mm) 近赤外線透過方式 TAKEX 竹中エンジニアリング [SS40-T20]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中電子工業） ワイドエリアセンサー 近赤外線透過方式 IP66 法人向け

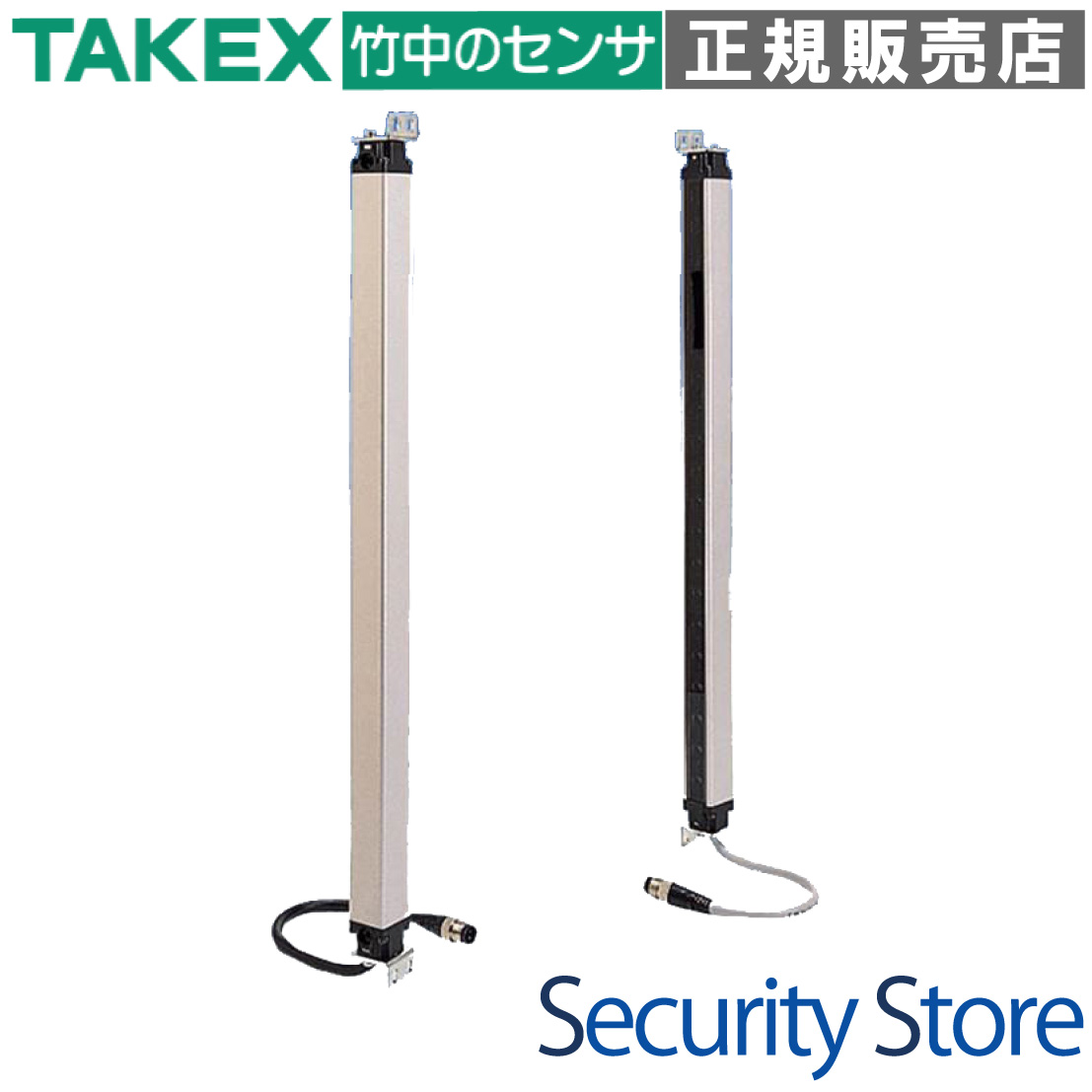

SS40-T20 ワイドエリアセンサー(760mm) 近赤外線透過方式

SS40-T20は、20光軸・760mmという広範囲な検出エリアを一括管理できる近赤外線透過方式のワイドエリアセンサーです。 このクラス最長となる7mの検出距離を実現しており、広い通路や大型装置の入り口、施設の残留者検知などに優れたパフォーマンスを発揮します。 25mm角のスリムな正方形ボディは取付方向を選ばず、限られたスペースへの設置にも最適です。

  • 型番： SS40-T20
  • 検出幅： 760mm (20光軸)
  • 検出距離： 最大7m
  • 主な用途： 残留者検知、侵入・イタズラ防止、ピッキング検知

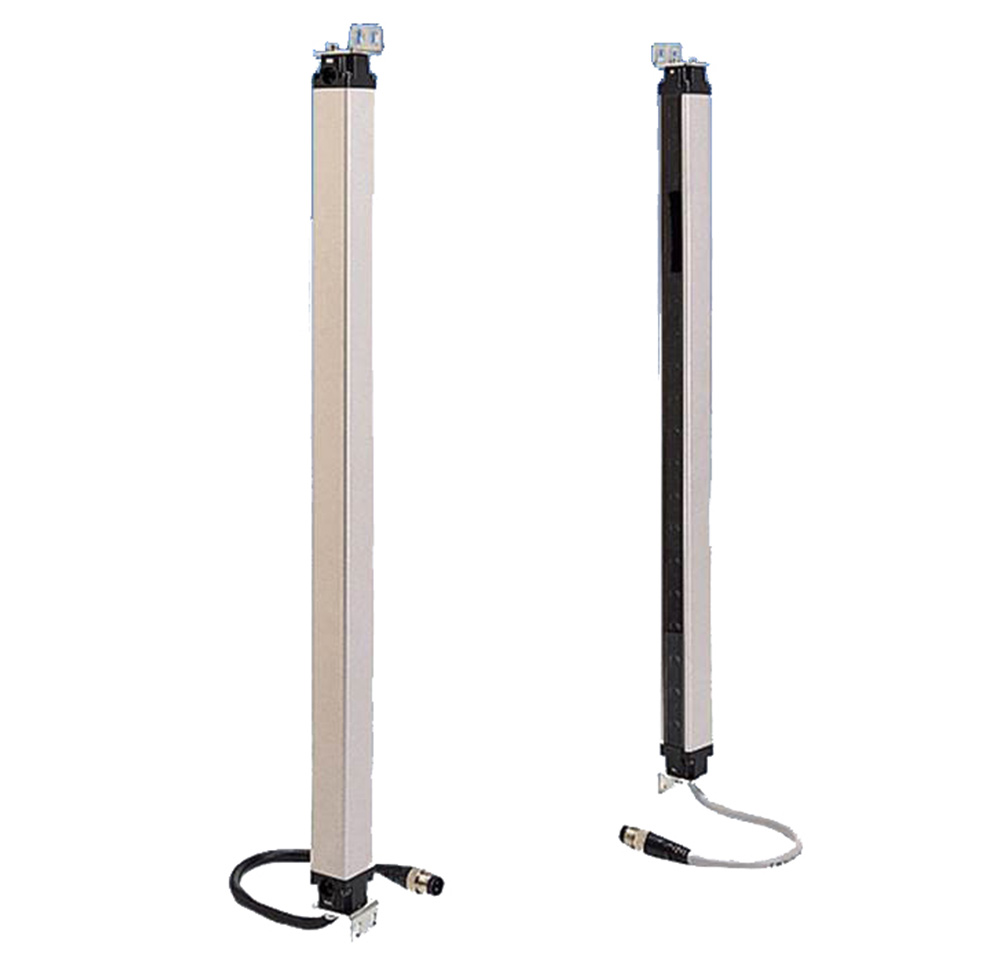

SS40-T20 ワイドエリアセンサー

資料ダウンロード

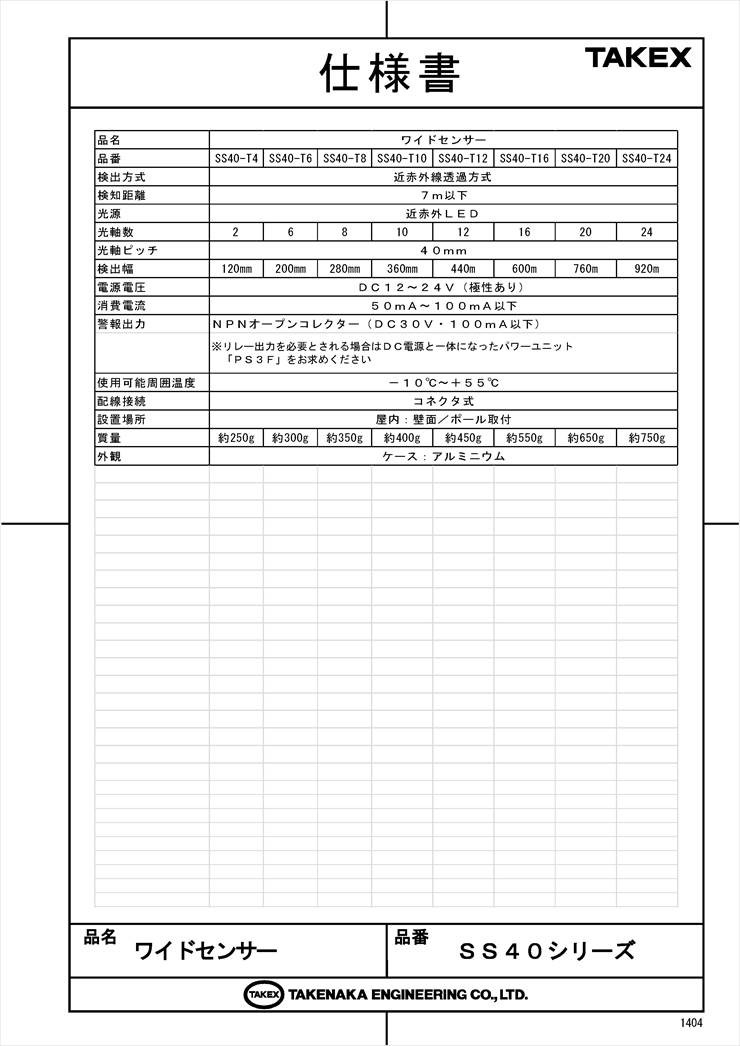

仕様書（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（GIF）

この製品が向いている用途

  • CD/ATMコーナー等の残留者検知
  • 美術館や展示会での作品イタズラ防止
  • 大型自動ドアや通路の通過検知
  • 物流倉庫などの棚ピッキング指示・確認

導入前に確認したいポイント

  • 検出物体はφ52mm以上の不透明体か
  • 周囲に強力な太陽光や照明（9,000lx超）がないか
  • 反射物（壁・床）による回り込みの有無
  • DC12〜24Vの電源確保が可能か

特長

760mmのワイドな検出範囲

SS40-T20は、20個の光軸を40mmピッチで配置しており、高さ（または幅）760mmの範囲を隙間なくカバーします。一般的な単光軸センサーでは見落としがちなエリアでも、確実に人体や物体の通過を捉えることが可能です。

このクラス最長の検出距離7mを実現

スリムな形状ながら、透過形センサーとして最大7mの長距離検出が可能です。広い間口や通路の対角設置など、設置環境の自由度を大きく広げます。

相互干渉を防止するM/S動作切替機能

2組のセンサーを近接して設置する場合でも、投光器側のスイッチで「マスタ(M)」と「スレーブ(S)」を切り替え、相互干渉防止線を接続することで、同期による干渉防止が可能です。誤作動を防ぎ、信頼性の高い運用をサポートします。

用途に合わせたA/O出力動作モード選択

受光器背面のスイッチにより、2つの動作モードを選択可能です。「A動作（全光軸入光でON）」はエリア内に1点でも遮光があればOFFにする厳密な管理に、「O動作（1光軸以上入光でON）」はエリア内に一部でも物体があれば検知し続ける運用に適しています。

25mm角の超スリム・正方形デザイン

断面を25×25mmの正方形に設計した超スリムタイプです。正方形であるため、取付金具の向きを変えるだけで上下左右どの方向にも容易に取り付けられ、施工現場での柔軟な対応が可能です。

現場環境に強いIP66保護構造

防塵・防水性能IP66に準拠しており、埃の多い環境や水の飛沫がかかるような場所でも安定して動作します。アルミケースと堅牢な両端キャップを採用し、産業用途に耐える信頼性を備えています。

状態が一目でわかる充実の表示灯

投光器には「電源」と「M/S状態」、受光器には「動作表示」と「入光安定」の合計4つのLED表示灯を装備。設置時の光軸調整や、メンテナンス時の動作確認がスムーズに行えます。

安全運用を支える保護機能と出力設計

出力短絡保護機能を搭載しており、万が一の配線トラブル時にも回路の破損を防止します。制御出力はNPNオープンコレクタ（DC30V 100mA）に対応し、PLCや各種コントローラとの接続が容易です。

選定時に評価したい強み

  • 広範囲カバー： 760mmの検出幅で、ピンポイント検知では不可能な面検知が可能
  • 施工性： スリムな正方形ボディとコネクタ式配線により、設置コストを低減
  • 柔軟性： A/O動作切替やM/S切替により、多様な現場ロジックに対応可能
  • 長距離対応： 7mの検出距離により、大規模施設の間口にも対応可能

LED表示灯の動作説明

ユニット 表示灯名 色 内容
投光器 電源表示灯 緑 通電時に点灯
M/S表示灯 赤 M動作時に点灯 / S動作時に消灯
受光器 動作表示灯 赤 出力トランジスタON時に点灯
入光安定表示灯 緑 受光レベルが動作レベルの120％以上の時に点灯

製品仕様

項目 内容
型番SS40-T20
検出方式透過形
検出距離7m
検出物体φ52mm以上の不透明体
光軸数20光軸
光軸ピッチ40mm
検出幅760mm
光源近赤外LED（波長：950nm）
電源電圧DC12〜24V ±10% リップル10%以下
消費電流105mA以下
動作モードA/O動作切換（A：全光軸入光時ON / O：1光軸以上入光時ON）
応答時間7ms以下
制御出力NPNオープンコレクタ出力（定格：DC30V 100mA以下）
付帯機能出力短絡保護、相互干渉防止機能（M/S切換）
使用周囲照度9,000lx以下
使用周囲温度-10 〜 +55℃（氷結しないこと）
使用周囲湿度35 〜 85% RH（結露しないこと）
保護構造IP66
材質ケース：アルミ / 前面カバー：アクリル / キャップ：PBT
接続方式コネクタ付コード引出し式（コード長 0.2m）+ 付属5mコード
質量本体：約650g / 付属コード：約350g

FAQ

Q：1光軸でも遮ると反応するように設定できますか？ A：はい、受光器の動作モードスイッチを「A側（全光軸入光ON）」に設定することで、1光軸でも遮光されると出力がOFFになります。
Q：2組を並べて設置したいのですが、干渉しませんか？ A：投光器のM/S切換スイッチと相互干渉防止線を使用することで、2組までの近接設置が可能です。
Q：屋外で使用することは可能ですか？ A：保護構造はIP66ですが、使用周囲照度が9,000lx以下のため、直射日光が当たる屋外での使用は推奨されません。主に屋内用となります。
Q：配線コードを延長したいのですが、最大何メートルまで可能ですか？ A：同期線および相互干渉防止線を含め、合計50m以内を目安に延長してください。
Q：リレー出力として使用したい場合はどうすればよいですか？ A：本製品はNPNオープンコレクタ出力です。リレー出力が必要な場合は、別売のセンサコントローラ（PS300など）を併用してください。
Q：検出可能な物体の最小サイズを教えてください。 A：直径52mm以上の不透明体が対象です。それ以下のサイズの物体は、光軸の間を通り抜ける可能性があります。
Q：反射物の影響を避けるための注意点はありますか？ A：光軸の指向幅内に壁や床などの反射物があると、光が回り込んで遮光を検知できない場合があります。十分な離隔距離を確保して設置してください。
Q：取付方向は決まっていますか？ A：25mm角の正方形断面のため、取付金具の方向を調整することで上下左右どの方向にも取り付け可能です。ただし、投受光器のコード引き出し方向は同一にする必要があります。
Q：動作表示灯（赤）が点灯しているのはどのような状態ですか？ A：出力トランジスタがONになっている状態です。設定した動作モード（AまたはO）に基づき、検知条件を満たしていることを示します。
Q：入光安定表示灯（緑）が点灯しないのですが。 A：光軸がずれているか、レンズ面が汚れている可能性があります。受光レベルが不足している状態ですので、光軸の再調整や清掃を行ってください。
