RYOBI（リョービ）ドア開閉装置バリアフリー屋内用既存ドア対応

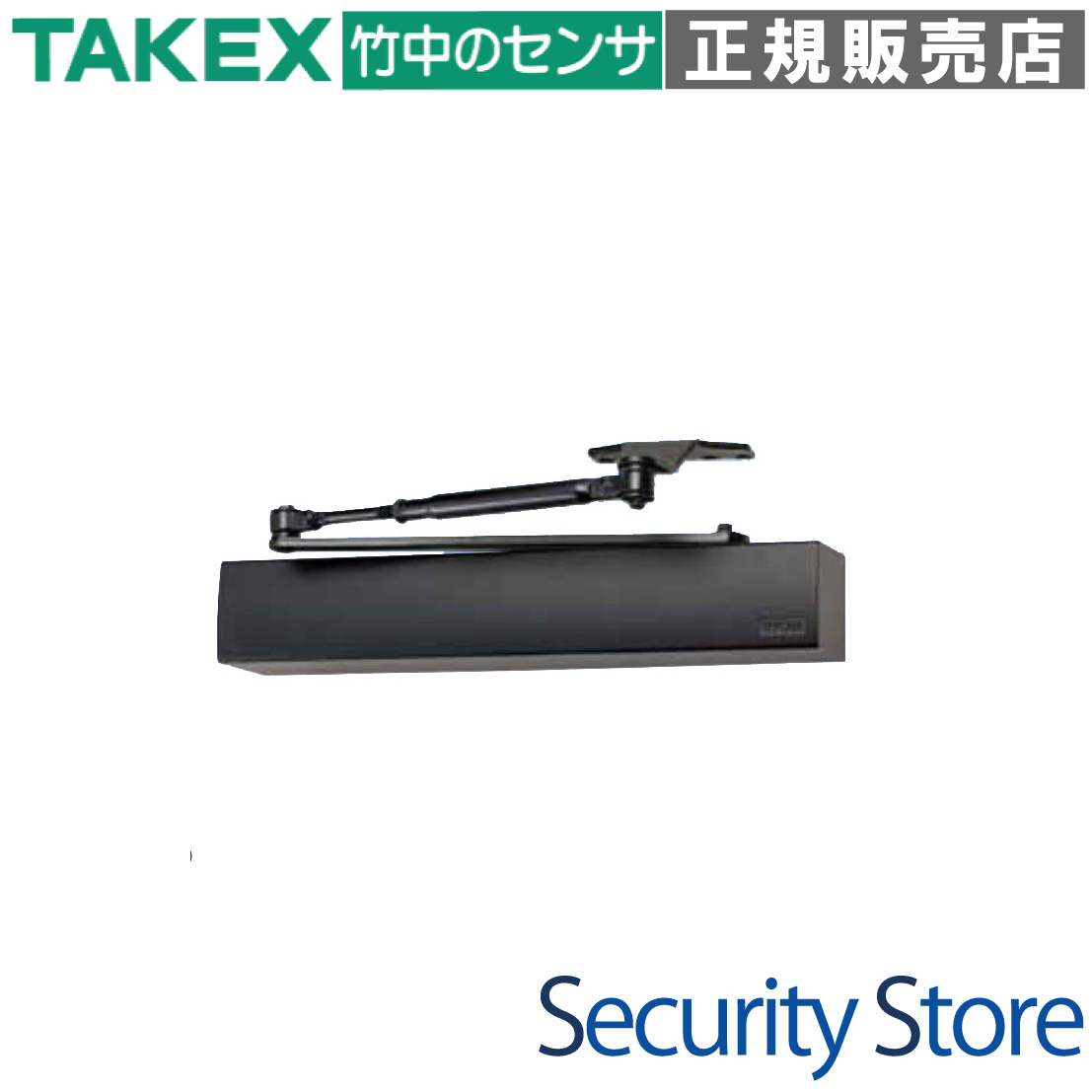

RU-010P ドア開閉装置 RUCAD（ラクアド）

既存の開き戸に後付けで自動開閉機能を付加できる、インテリジェントなドアオペレーターです。軽く押すだけで自動開閉する「プッシュ・アンド・ゴー」機能や、車いすでの通行を支えるタイムストッパー機能を搭載し、住居や施設のバリアフリー化を強力に支援します。

型番： RU-010P
製品名： ドア開閉装置 RUCAD
方式 / カテゴリ： パラレル取付け方式電動式ドア開閉装置
主な用途： 戸建住宅玄関、福祉施設、ベビーカー・荷物搬入の多いドアの自動化
設置場所： 屋内専用（周囲温度 -10℃ 〜 50℃）
電源仕様： AC100V（専用ACアダプター付属）

この製品が向いている用途

高齢者や力の弱い方の通行支援
車いす、ベビーカー利用者の利便性向上
両手が塞がっている際の荷物搬入路
既存開き戸の簡易的な自動ドア化

導入前に確認したいポイント

ドア幅（800〜950mm）と重量（15〜65kg）
設置場所が雨や湿気にさらされない屋内か
AC100V電源の確保が可能か
既存の丁番やドア枠に歪みがないか

特長

軽く押すだけのラクラク開閉「プッシュ・アンド・ゴー」

ドアをわずか2°〜5°手動で動かすだけで、内蔵マイコンが動作を検知し、自動で全開位置までアシストします。力の弱い方でもスムーズにドアを開けることができ、日常の動作を劇的に改善します。

車いすでも安心のタイムストッパー機能

ドアが全開状態で停止する時間を、1秒から最大15秒まで無段階で設定可能です。車いすやベビーカーでの通行、大きな荷物の搬入時でも、焦ることなく安全に通り抜けることができます。

マイコン制御による高精度な2段階変速

開閉動作を「第1速（主動作）」と「第2速（減速動作）」に分割して管理します。現場のドア重量や風圧に合わせて個別に速度調整ができるため、激突リスクを排除した滑らかな動作を実現します。

既存のドアクローザから取り替え可能

パラレル取付け方式を採用しており、取付ネジ穴の位置が適合範囲内であれば、現在お使いのドアクローザを外してそのまま設置が可能です。大規模な改修工事なしで自動ドア化が行えます。

高度な安全性を支える障害物検知とブレーキアシスト

動作中に障害物に接触して抵抗がかかった場合、瞬時に異常を検知して停止します。また、強風などでドアが煽られた際も過速度を検知し、モーターによるブレーキが自動で介入する安全設計です。

音声フィードバックによるステータス通知

LEDインジケーターの代わりに内蔵ブザーを搭載。電源投入、設定モード、障害物検知などの状態をビープ音のパターンで報知するため、カバーを閉じた状態でも動作状況を正確に把握できます。

停電時でも手動開閉が可能

電動開閉中であっても、手で軽く押さえるだけで制御が可能です。万が一の停電時でも通常のドアと同様に手動で開閉できるため、災害時の避難を妨げる心配はありません。

開放保持を実現するフリーストップモード

設定した全開角度からさらに約5°手動で押し込むことで、ドアを全開状態で保持できます。通風や長時間の搬入作業時に便利な機能で、手前に引くだけで簡単に解除できます。

    選定時に評価したい強み
    確かな安全性： 障害物検知と過速度ブレーキのダブルガード。
柔軟な調整力： 開閉速度、角度、停止時間を現場に合わせて細かくチューニング可能。
施工性の高さ： 露出配線と扉枠内配線の両方に対応し、左右勝手もスイッチで切替。
低消費電力： 消費電力わずか15Wのエコ設計で、常時稼働の負担を軽減。



状態報知（音声フィードバック）一覧

本機は状態をビープ音で知らせます。現場でのトラブル切り分けにご活用ください。

状況・ステータス	ブザー音	意味
正常起動	ピッ（短音1回）	主電源ON・システムスタンバイ
全開角度設定中	ピーッ…（継続音）	開扉ストロークのスキャン動作中
異常停止	ピーッ（長音1回）	障害物検知により動作を強制停止
放置警告	ピッピッ（短音2回）	異常停止後、3分ごとに発報される警告
開放保持	ピッピッ（短音2回）	フリーストップモードへの突入

内部設定・調整機能

調整項目	内容・効果
左右勝手切替	DIP SW1にて左開き(L)・右開き(R)を電子的に切替
反転/停止感度	DIP SW2/4にて障害物検知の感度を2段階で設定
全閉時押付	DIP SW3にて全閉時に微弱トルクを掛け、風によるバタつきを防止
開閉速度調整	ボリューム(1)〜(5)にて開き・閉じの各2段階速度を無段階調整
全開停止時間	ボリューム(7)にて1秒〜15秒の保持時間を設定

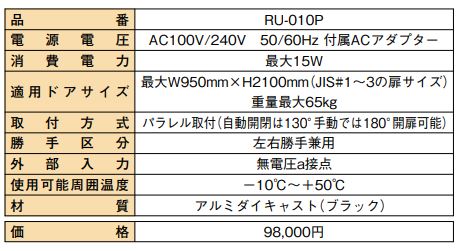

製品仕様

項目	内容
製品型式	RUCAD (ラクアド) RU-010P
取付方式	パラレル取付け (扉枠内配線 / 露出配線兼用)
適用ドア幅 (DW)	800mm 〜 950mm
適用ドア重量	15kg 〜 65kg (JIS #1 〜 #3 クラス)
最大ドアサイズ	DW 950mm × DH 2,100mm
入力電源	AC100V 50/60Hz（専用ACアダプター使用）
本体入力 / 消費電力	DC12.4V 1.5A / 最大 15W
手動起動トリガー	ドアを 2° 〜 5° 開くことで動作開始
外部起動入力	無電圧接点入力（ドライコンタクト）対応
外部電源出力	DC12V 最大0.2A（センサー用電源）
全開角度設定範囲	50° 〜 130°
動作温度 / 湿度	-10℃ 〜 50℃ / 5% 〜 95%RH (結露なきこと)
外装色	ブラック

FAQ

Q：既存のドアに自分で取り付けることはできますか？ A：既存のドアクローザからの交換は可能ですが、100Vの電源工事や扉枠内配線、精密な速度調整が必要となるため、専門の施工業者への依頼を推奨いたします。

Q：停電した時はドアが開かなくなりますか？ A：いいえ、停電時でも手動で通常通り開閉が可能です。また、オプションで停電時用電池パック搭載機種も選択いただけます。

Q：屋外の門扉などにも使用できますか？ A：本製品は屋内専用設計です。防水性能はないため、雨の当たる場所や浴室など多湿な環境には設置しないでください。

Q：センサーを追加して全自動にすることは可能ですか？ A：可能です。無電圧接点入力の外部入力端子を備えているため、上部センサーや非接触スイッチ、リモコンレシーバー等と連動させることができます。

Q：ドアが途中で止まって「ピーッ」と鳴るのですが。 A：障害物検知機能が作動しています。ドアの軌道上に物がないか、あるいは建具の歪みやヒンジの摩耗による摩擦抵抗が増えていないか確認してください。

Q：全開状態で固定しておくことはできますか？ A：「フリーストップ機能」をご利用ください。全開位置からさらに5°ほど手動で押し込むと、開放状態で保持されます。

Q：ドアの閉まる速度が速すぎて危険ではありませんか？ A：本体内部のボリューム調整により、閉じ際の「第2速」を極めてゆっくりに設定可能です。指挟みなどの事故を防ぐため、設置時に安全な速度へ調整してください。

Q：メンテナンスは必要ですか？ A：定期的にドアのヒンジ（丁番）のグリスアップや、本体取付ネジの緩みがないか確認してください。またACアダプターは約5年を目安に交換を検討してください。

Q：左右どちらの勝手のドアでも使えますか？ A：はい、左右勝手兼用です。内部のDIPスイッチを切り替えることで、右吊元・左吊元の両方に対応します。

Q：自動で開く際、勢いよく開きすぎることはありませんか？ A：過速度検知システムを搭載しており、設定速度を超えた場合は自動的にブレーキ（強制減速）が介入する設計になっています。
