TAKEX（竹中エンジニアリング） センサー音声誘導機 福祉・バリアフリー 案内・注意喚起 MP3対応

US-M センサー音声誘導機（音声・標準型）

「US-M」は、視覚障害者への安全な誘導や工場・店舗での注意喚起を目的とした、高機能な音声誘導デバイスです。人感センサーが人の接近を検知し、状況に応じた2段階の音声メッセージで、空間の位置把握と具体的な案内をシームレスに行います。

  • 型番： US-M
  • 製品名： センサー音声誘導機（音声・標準型）
  • 検知方式： パッシブインフラレッド方式（線状検知エリア）
  • 主な用途： 盲導鈴、多目的トイレ誘導、徘徊検知、店舗案内、不審者警告
  • 設置場所： 屋内専用（鉄道駅、公共施設、福祉施設、店舗、工場等）
  • 電源仕様： AC100V（50/60Hz）

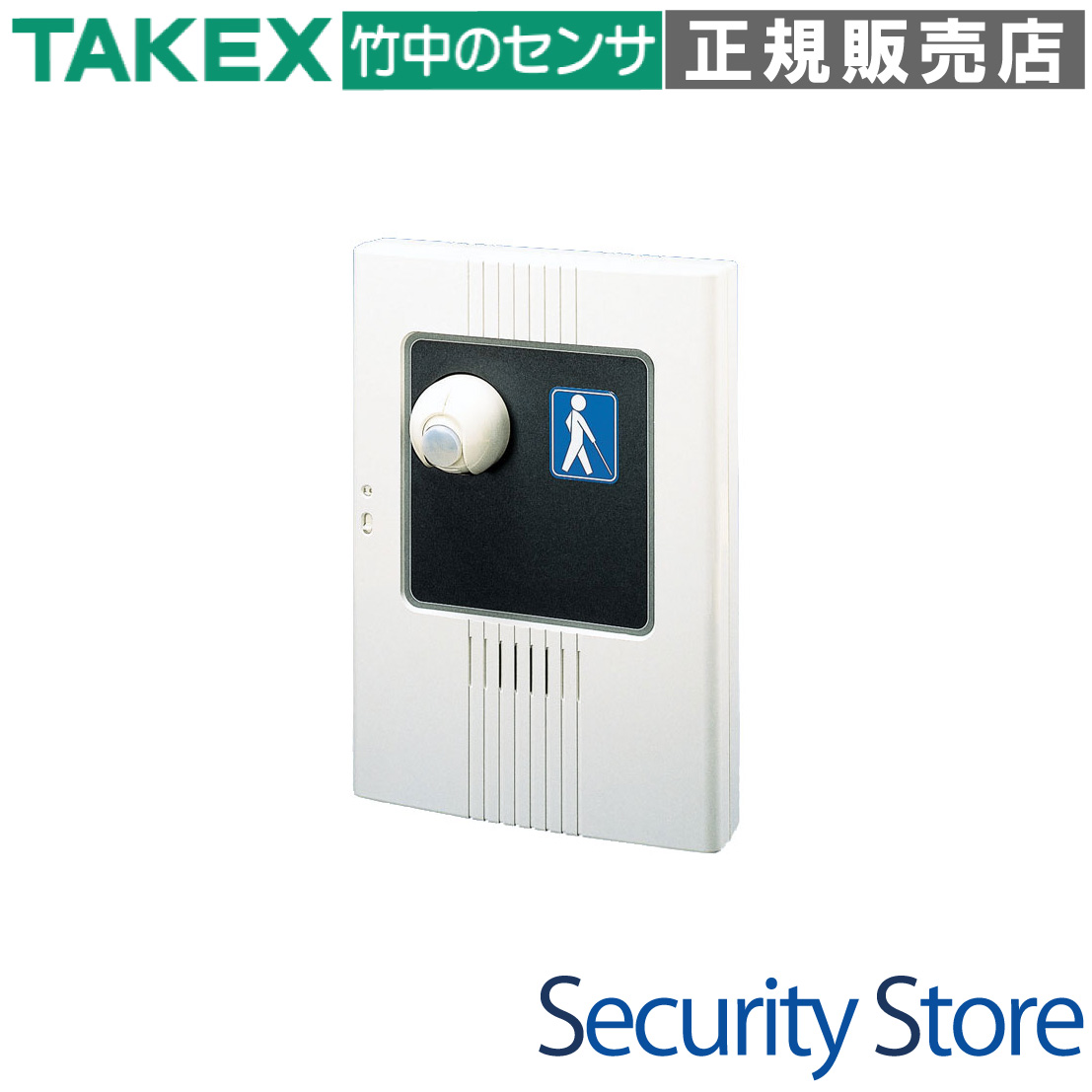

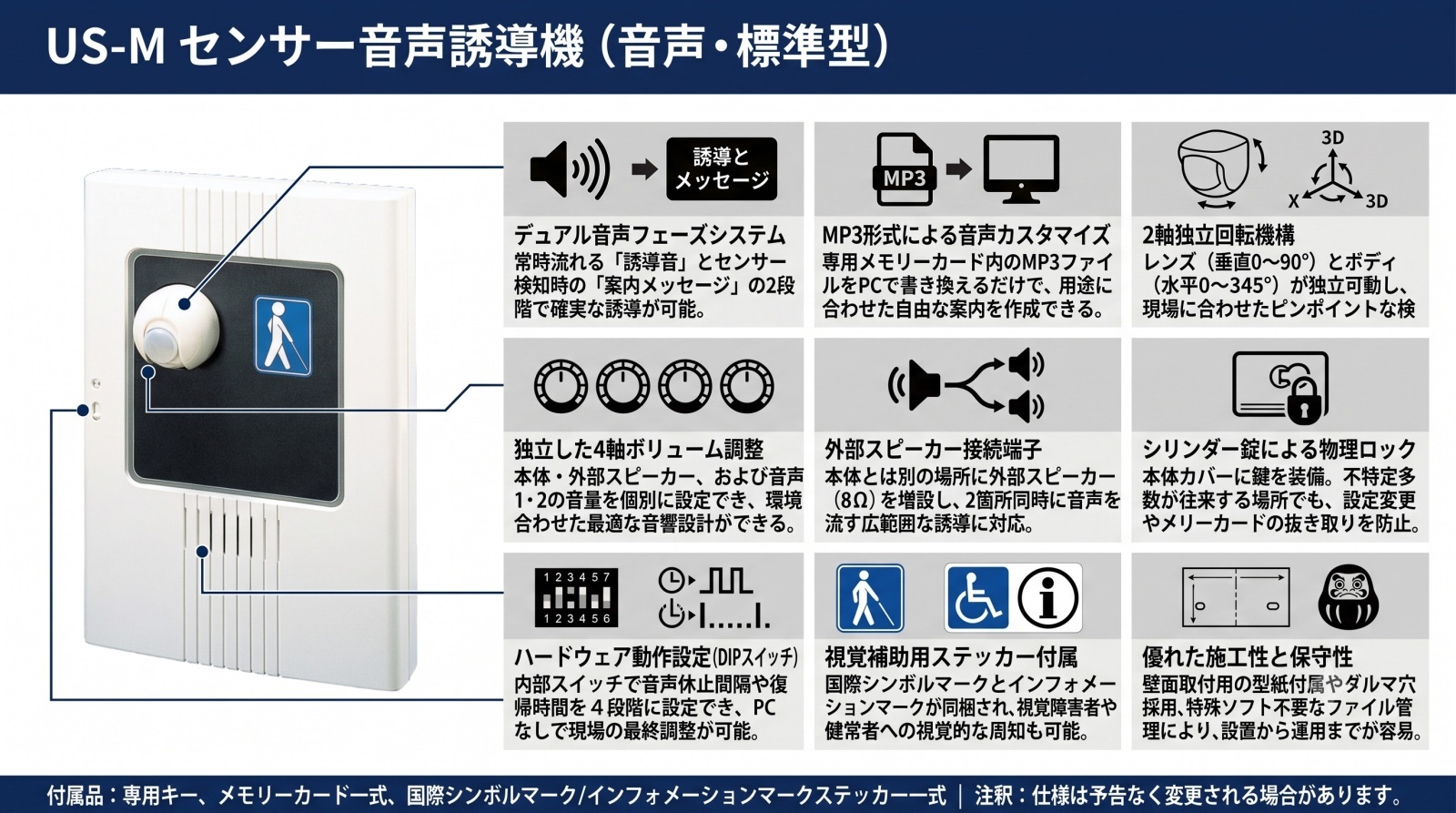

US-M センサー音声誘導機 製品画像

資料ダウンロード

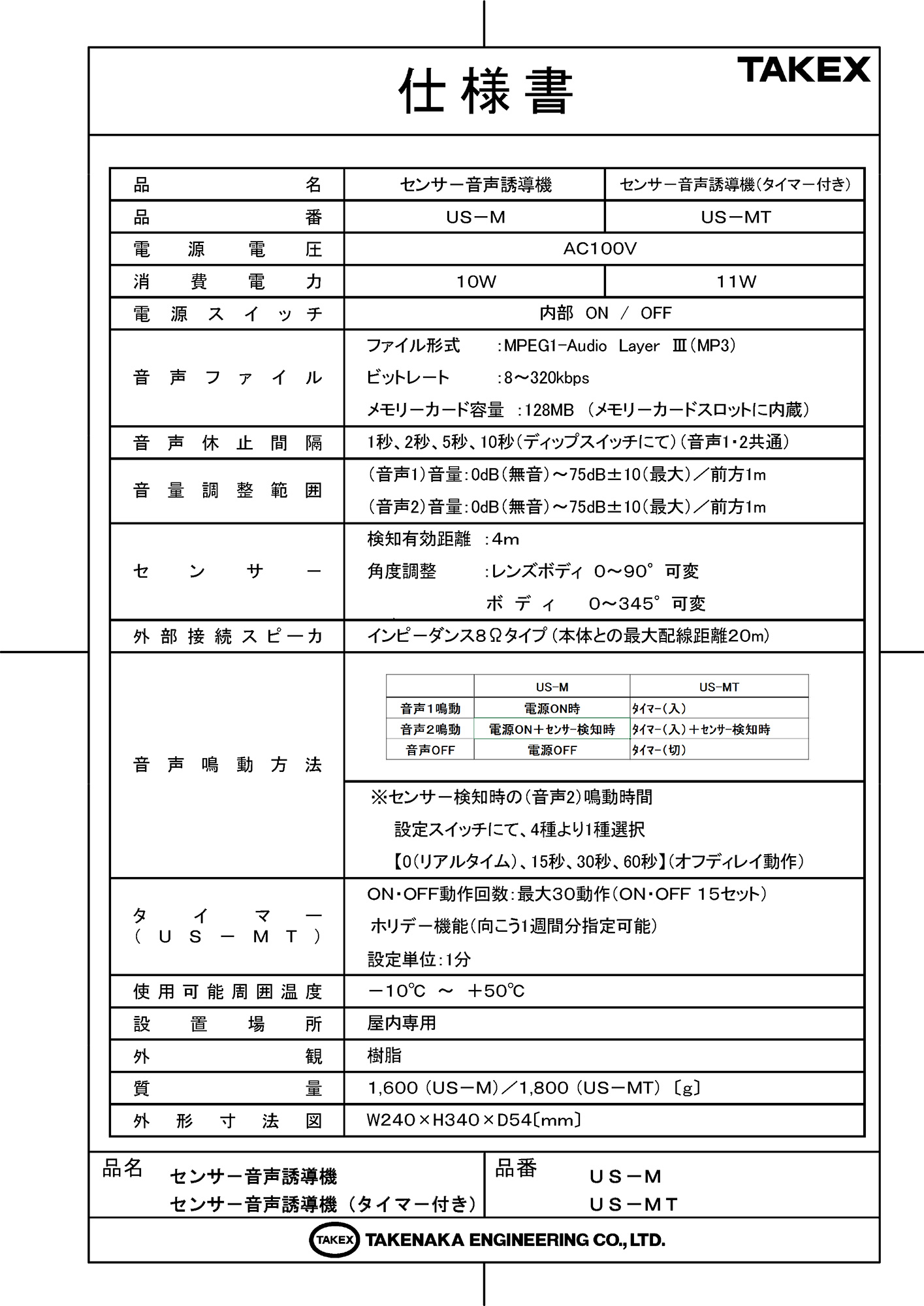

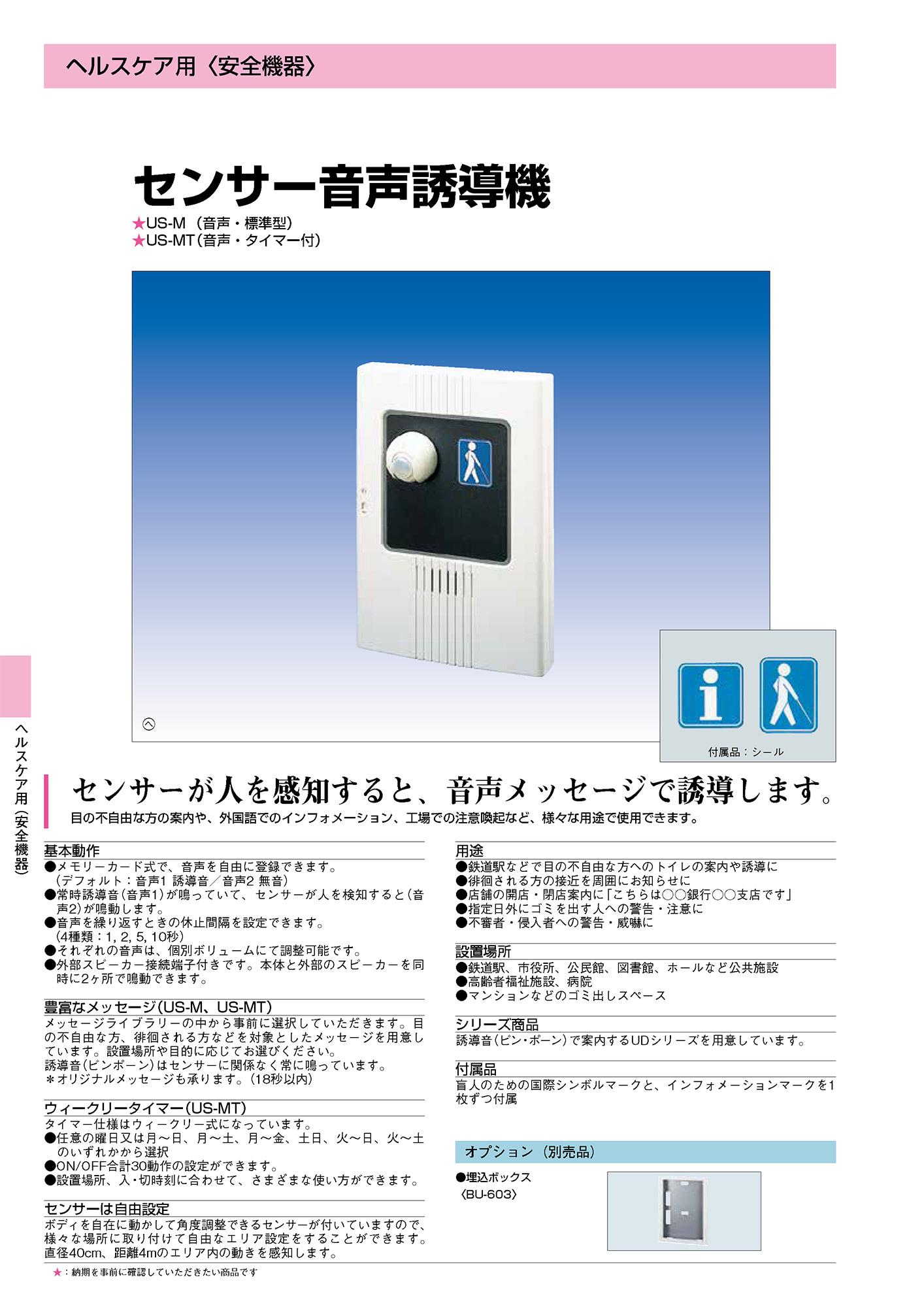

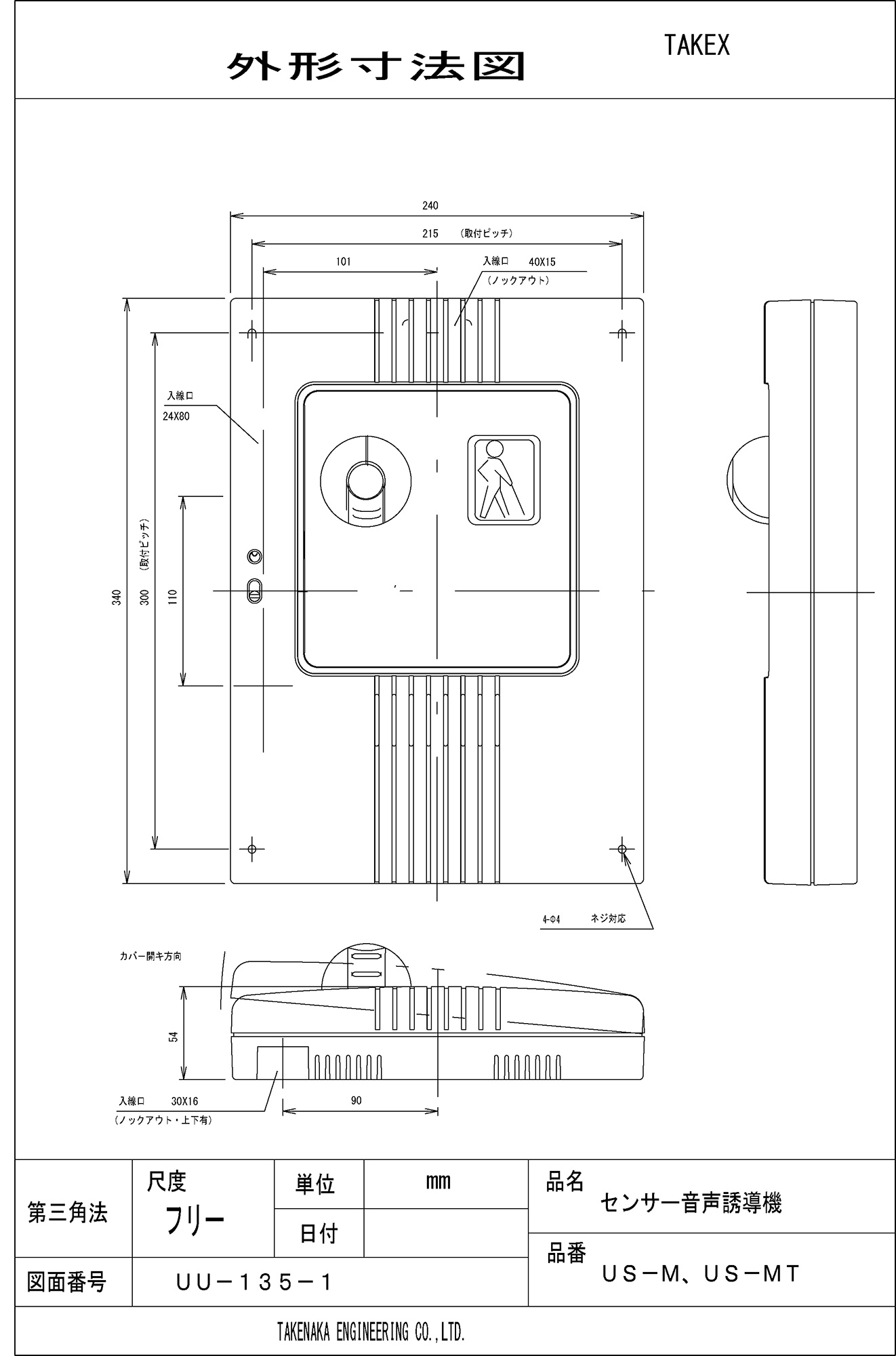

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 鉄道駅や公共施設でのトイレ案内・階段誘導
  • 高齢者施設における徘徊される方の接近通知
  • 店舗の開店・閉店時間やセールの音声案内
  • 不法投棄監視や不審者への警告メッセージ
  • 工場内危険エリアへの立ち入りに対する注意喚起

導入前に確認したいポイント

  • 屋内専用品のため、雨の掛かる場所は不可
  • 電源はAC100V。付近にコンセントまたは配線が必要
  • センサー正面1m以内は不感帯となるため設置高に注意
  • 電磁ノイズ源（誘導灯等）から1m以上離隔すること
  • 検知ラインを動線が「横切る」ような配置にする

特長

デュアル音声フェーズシステムによる確実な誘導

常時鳴動する「誘導音（音声1）」と、センサー検知時に切り替わる「案内メッセージ（音声2）」の2段階制御を採用しています。これにより、対象者は遠くからでも誘導機の位置を把握でき、近づいた瞬間に必要な情報を取得できるため、極めて親切なバリアフリー設計を実現します。

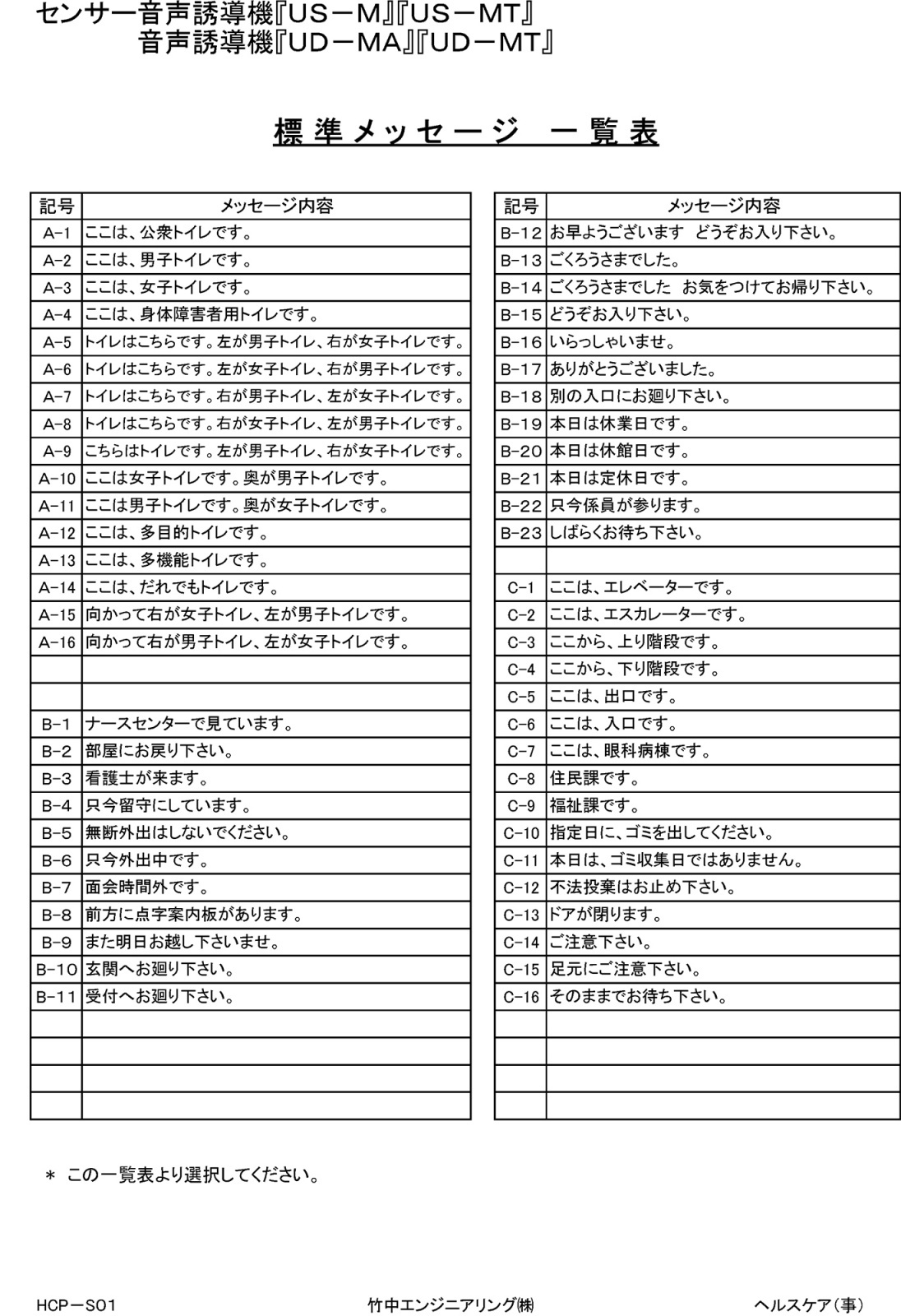

MP3形式による自由な音声カスタマイズ

音声データはMP3形式で専用メモリーカード（128MB内蔵）に格納されています。PCを使用してカード内のファイルを書き換えるだけで、設置場所や運用目的に合わせた最適な音声案内をいつでも作成・変更可能です。日本語だけでなく多言語でのインフォメーションにも対応します。

2軸独立回転機構によるフレキシブルなエリア設定

レンズボディ（俯角0°〜90°）とメインボディ（左右0°〜345°）が独立して可動するアーキテクチャを備えています。壁面取付後でも、通路の形状や利用者の歩行動線に合わせ、ピンポイントで「線状」の検知ラインを形成することが可能です。

独立した4軸ボリューム調整機能

本体スピーカーと外部スピーカー、さらには音声1と音声2に対して、それぞれ独立したボリュームを備えています。周辺環境の騒音レベルに合わせ、待機音は小さく、案内音声は聞き取りやすくといった、現場に即した繊細な音響設計が行えます。

外部スピーカー接続端子による2拠点鳴動

本体とは別に外部スピーカー（8Ω）を接続できる端子を搭載しています。本体と離れた場所の2箇所で同時に音声を流すことができるため、広範囲な通路や、壁を隔てた隣接エリアへの同時誘導が可能です。

セキュリティを配慮した物理ロック機構

本体カバーにはシリンダー錠による物理ロック機能を搭載しています。付属の専用キーがなければ内部の配線やボリューム設定、メモリーカードにアクセスできない設計になっており、不特定多数が往来する公共スペースでも安心して設置できます。

DIPスイッチによる動作アルゴリズム設定

PCを接続することなく、内部基板上のスイッチ操作だけで「音声休止間隔（4段階）」や「センサー検知後の復帰時間（4段階）」をハードウェアレベルで設定可能です。現場での最終調整をスムーズに完了できます。

国際シンボルマーク等の視覚補助ステッカー付属

世界盲人連合が採択した国際シンボルマーク（白い杖を突く人）と、インフォメーションマークのシールが標準で付属しています。視覚障害者だけでなく、健常者に対してもそこが案内ポイントであることを明確に示すことができます。

選定時に評価したい強み

  • 高信頼性： セキュリティ・防災機器の専門メーカーTAKEXによる高精度センサー技術。
  • 柔軟な運用： MP3書き換えにより、季節や用途に合わせて何度でも使い回しが可能。
  • 施工性の良さ： 取付型紙の付属やダルマ穴方式により、一人での壁面設置も容易。
  • 保守の容易性： 汎用MP3ファイル管理のため、特殊なソフトなしで運用管理が可能。

施工・設定ガイド

安定した動作を確保するため、以下の設置条件と設定手順を推奨します。

工程 重要ポイントと対応策
設置高さと角度 標準設置高（約2.5m）の場合、レンズを45度下向きに調整すると約1.5m前方に検知エリアが形成されます。1m以内の至近距離は不感帯となるため注意してください。
動線の設計 センサーに正面から近づく動きは検知しにくいため、必ず通路を「横切る」ように本体の向き（0〜345°）を調整してください。
電源・ノイズ対策 インバータ照明や誘導灯から1m以上離して設置。共通の配管を避け、電磁ノイズによる誤検知を防止してください。
音量調整手順 まずメインボリュームを最大付近にし、その後に個別ボリューム（音声1・2）で音割れしない範囲のバランスを取るのが最も効率的です。

内部設定（DIPスイッチ仕様）

基板上の4極DIPスイッチにより、以下の動作タイミングを設定可能です。

スイッチ番号 設定項目 選択可能な値
SW1・SW2 音声休止間隔（リピート待ち） 1秒、2秒、5秒、10秒
SW3・SW4 音声2鳴動後の復帰時間（オフディレイ） 0秒（リアルタイム）、15秒、30秒、60秒

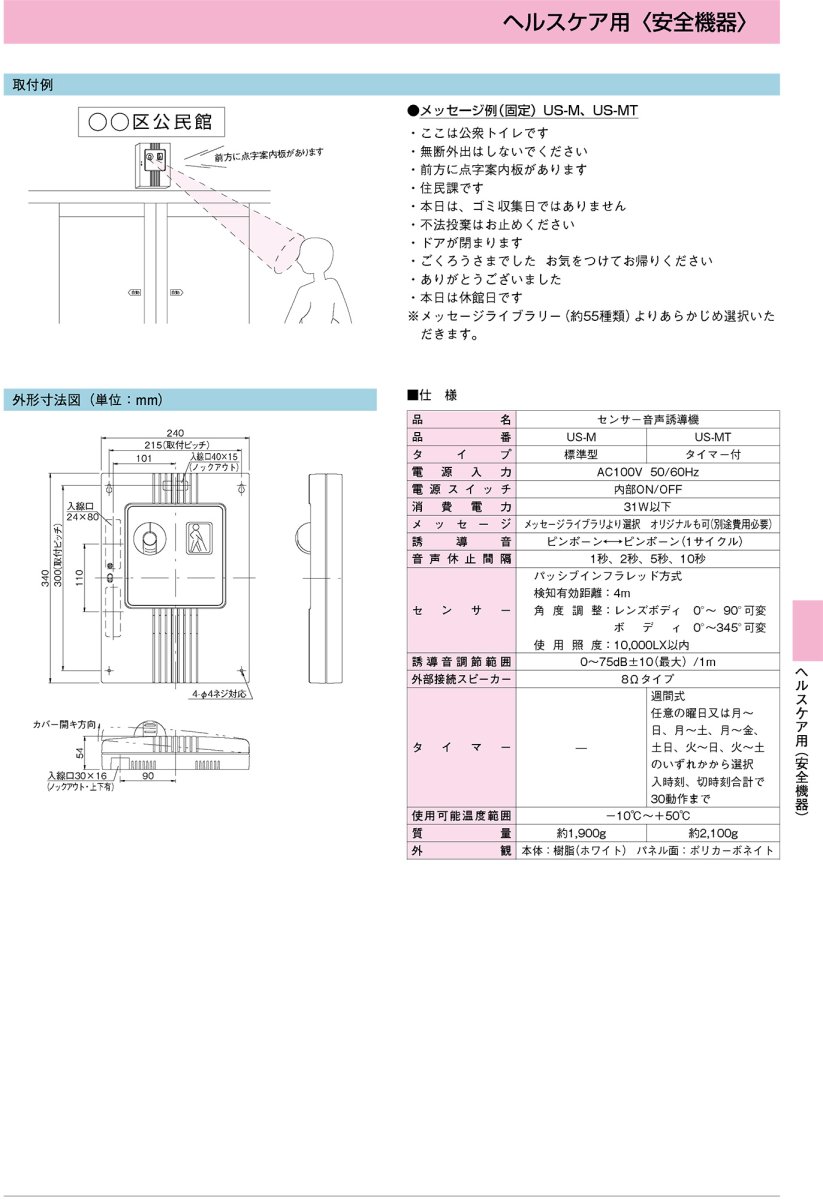

製品仕様

項目 内容（US-M 標準型）
電源電圧 AC100V (50Hz/60Hz)
消費電力 10W
音声ファイル形式 MPEG1-Audio Layer III (MP3) / 8kbps 〜 320kbps
記録メディア 専用128MBメモリーカード（内蔵）
音量調整（最大） 音声1・2共に 0dB 〜 75dB±10 (前方1m)
センサー検知距離 約4m (線状エリア) / 近距離1mに不感帯あり
センサー角度調整 垂直：0〜90°可変 / 水平：0〜345°可変
外部接続スピーカー インピーダンス 8Ωタイプ (最大配線距離20m)
使用可能温度 -10℃ 〜 +50℃ (結露・氷結なきこと)
外観 / 材質 ホワイト / 耐衝撃性樹脂
外形寸法 W240 × H340 × D54 [mm]
質量 約1,600g
付属品 ロックキー(2本)、タッピングネジ、取付型紙、国際シンボルマーク、インフォメーションシール

FAQ

Q：音声案内を全く鳴らさず、人が来た時だけ喋らせることはできますか？ A：はい、可能です。内部の「個別ボリューム（音声1）」をゼロ（最小）に絞り切ることで、待機時の誘導音を消し、センサー検知時（音声2）のみ鳴動させることができます。
Q：検知距離を4m以上に伸ばすことはできますか？ A：本製品のセンサー有効距離は約4mまでとなっております。これ以上の距離をカバーする場合は、設置位置を調整するか、別途センサーと外部起動入力を組み合わせた運用をご検討ください。
Q：屋外の雨が当たる場所に設置できますか？ A：いいえ、本機は屋内専用（防雨性能なし）です。屋外で運用される場合は、本体は屋内に設置し、外部スピーカー端子を使用して屋外用防水スピーカーのみを外へ出してください。
Q：電源を入れたのに30秒ほど反応しないのは故障ですか？ A：故障ではありません。電源投入後の約30秒間はウォームアップ期間となり、センサーの安定化のため動作しない仕様となっております。
Q：市販のSDカードで音声データの書き換えはできますか？ A：必ず製品に付属している「専用メモリーカード」を使用してください。市販の大容量カードなどは読み込めない場合や故障の原因となる可能性があります。
Q：MP3ファイルの保存時に注意点はありますか？ A：ファイル名は必ず半角文字で「1.mp3」「2.mp3」とし、フォルダに入れずにメモリーカードの直下（ルートディレクトリ）に保存してください。
Q：照明の近くに設置しても大丈夫ですか？ A：インバータ式の蛍光灯やLED、誘導灯などの至近距離では、電磁ノイズによりセンサーが誤検知を起こす可能性があります。必ず1m以上の離隔を確保してください。
Q：タイマー機能は付いていますか？ A：標準型の「US-M」には付いていません。スケジュール運用（曜日・時間指定）が必要な場合は、タイマー内蔵モデルの「US-MT」をご選定ください。
Q：センサーが人を検知しにくい場合、どう調整すれば良いですか？ A：対象者がセンサーに向かって真っ直ぐ歩いていないか確認してください。また、1m以内の死角に入っていないか、レンズの角度（俯角）を少し上げて調整してみてください。
Q：外部スピーカーを接続する場合、何Ωのものを使えば良いですか？ A：インピーダンス「8Ω」のスピーカーを使用してください。配線距離は最大20mまでを推奨しています。
