商品詳細

TAKEX（竹中エンジニアリング）防犯カメラ EX-SDI ワンケーブル（電源重畳）屋内用

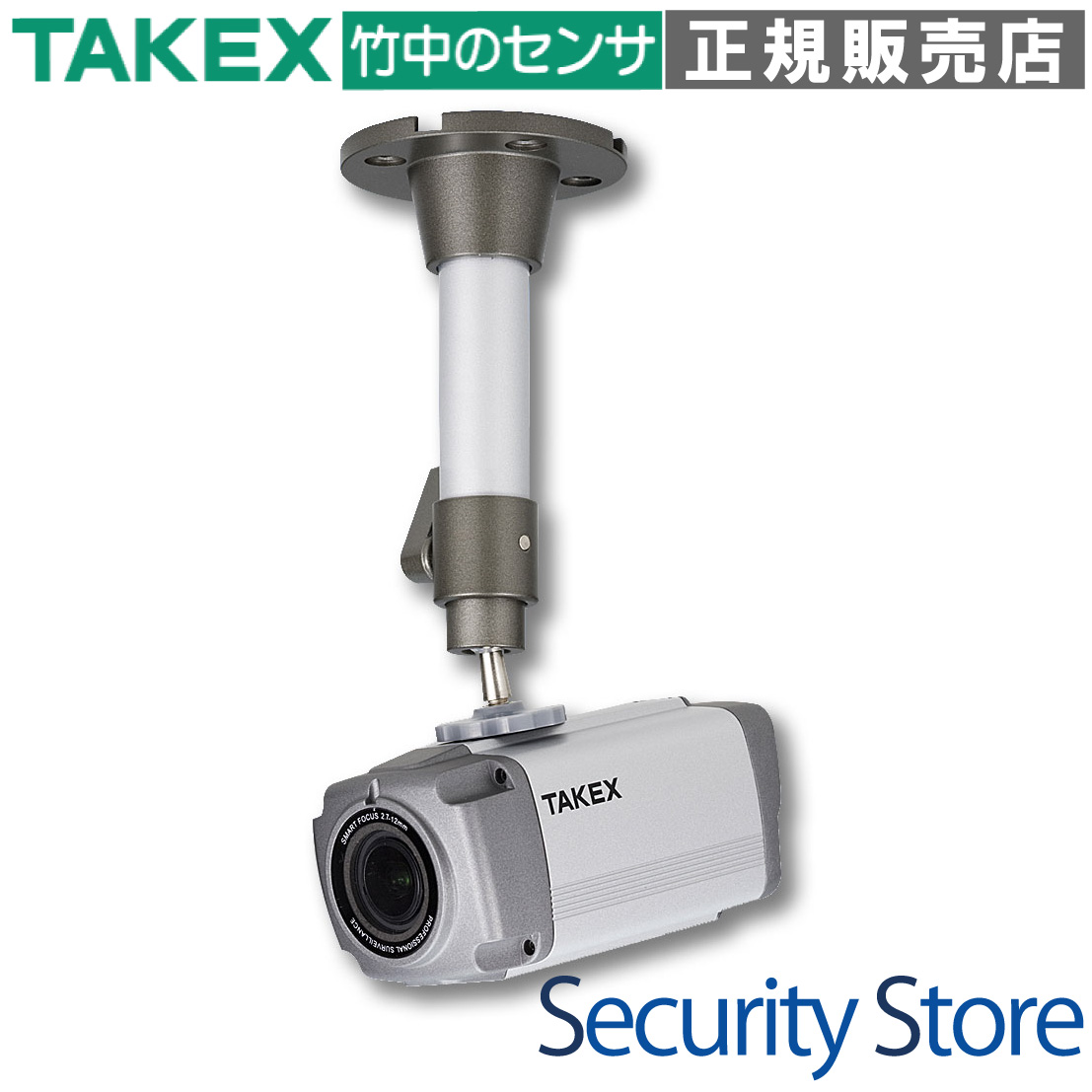

VSC-DN950HV ワンケーブルEX-SDIデイナイトカメラ

同軸ケーブル1本で映像・電源・制御信号を伝送可能な、フルハイビジョン対応ワンケーブルカメラです。高感度STARVISセンサーを搭載し、長距離配線と高画質を両立。アナログカメラからのリプレイスや、配線工数を削減したい現場に最適です。

型番： VSC-DN950HV
製品名： ワンケーブルEX-SDIデイナイトカメラ
解像度： 1920×1080 (フルHD)
伝送方式： EX-SDI方式 (専用重畳電源を使用)
設置場所： 屋内専用
レンズ： 4.4倍バリフォーカル (f=2.7〜12mm) 電動ズーム・AF対応

資料ダウンロード

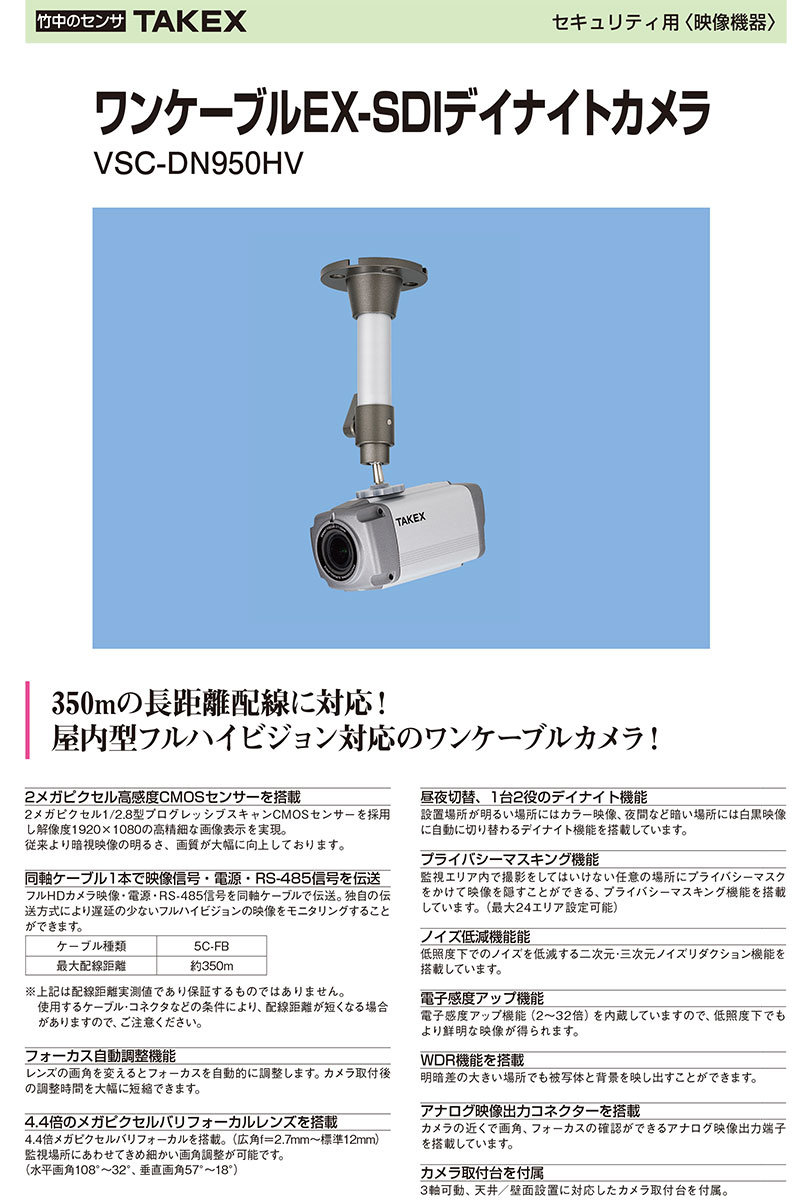

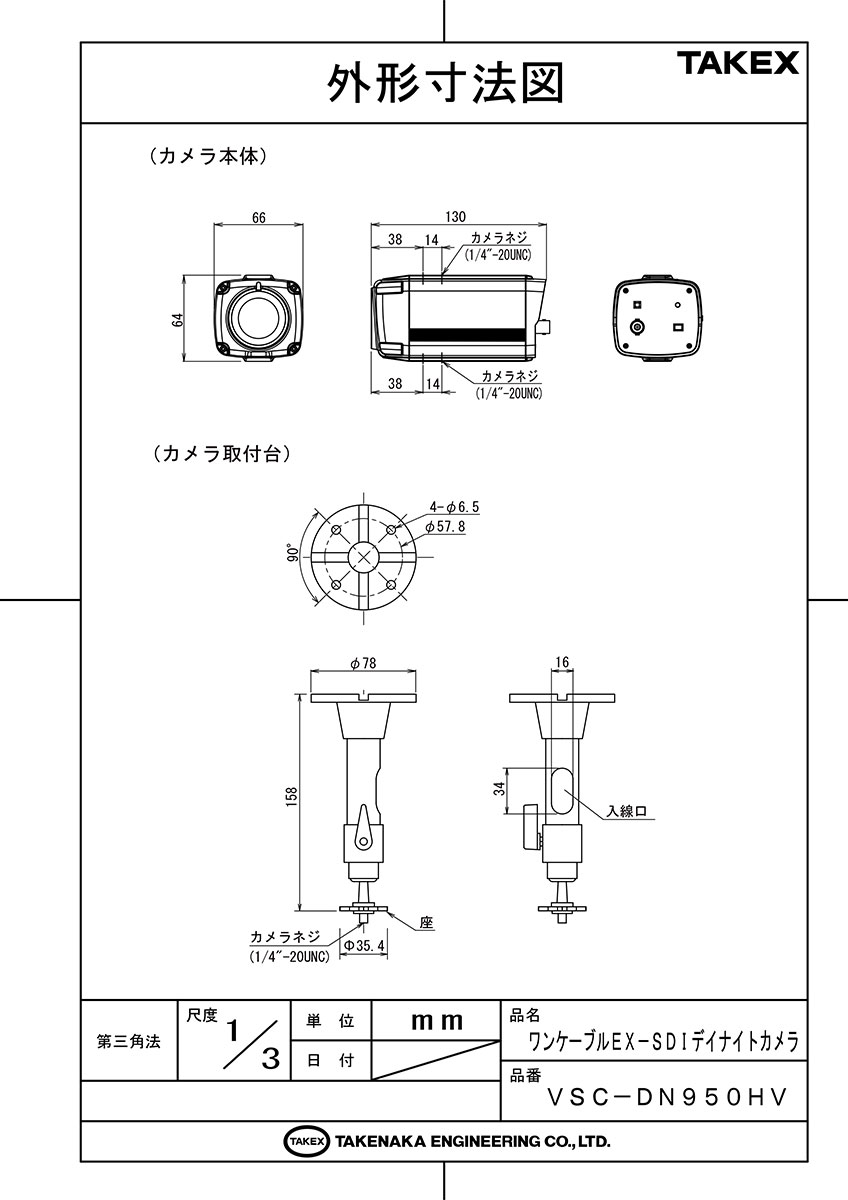

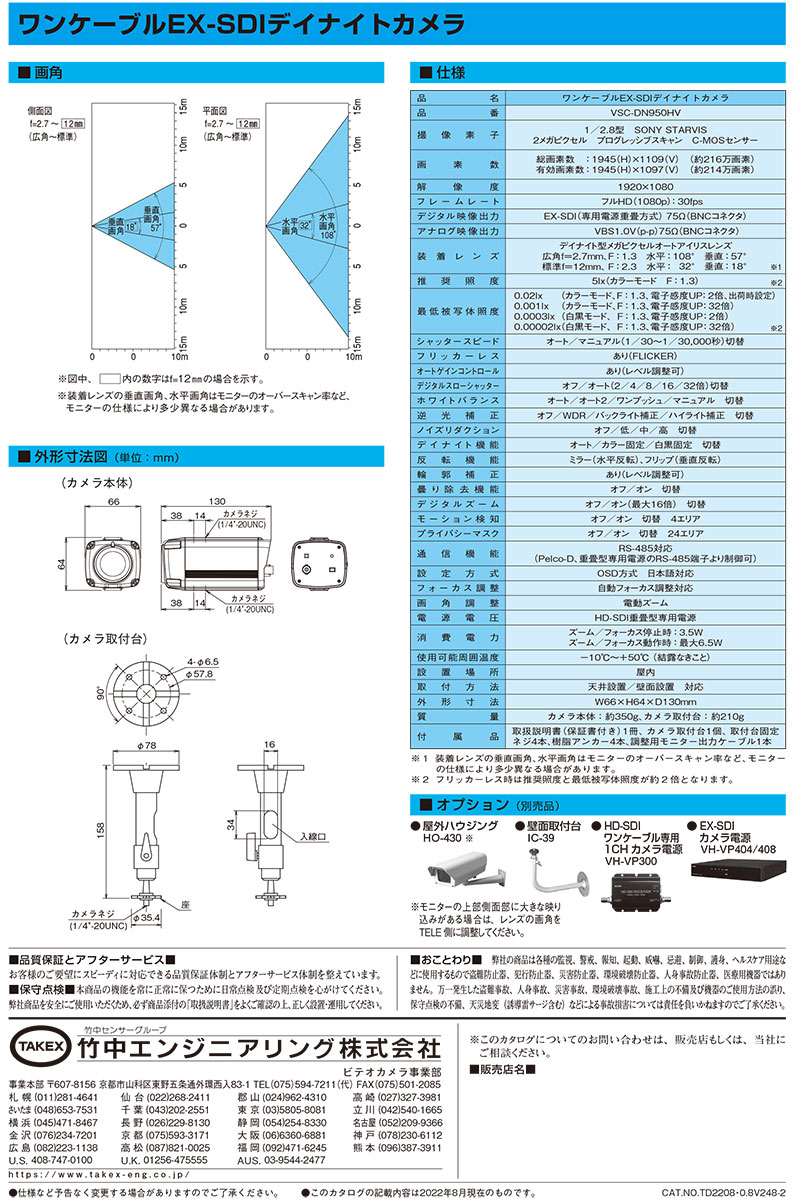

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

既設同軸ケーブルを活かしたHD化工事
電源確保が難しい天井裏・壁面の設置
300mを超える長距離配線が必要な施設
店舗、オフィス、倉庫などの屋内監視

導入前に確認したいポイント

専用の重畳電源ユニットが必要です
75Ωの同軸ケーブル(5C-FB推奨)をご使用ください
屋内専用のため、屋外設置には対応しません
EX-SDI信号対応の録画機(DVR)が必要です

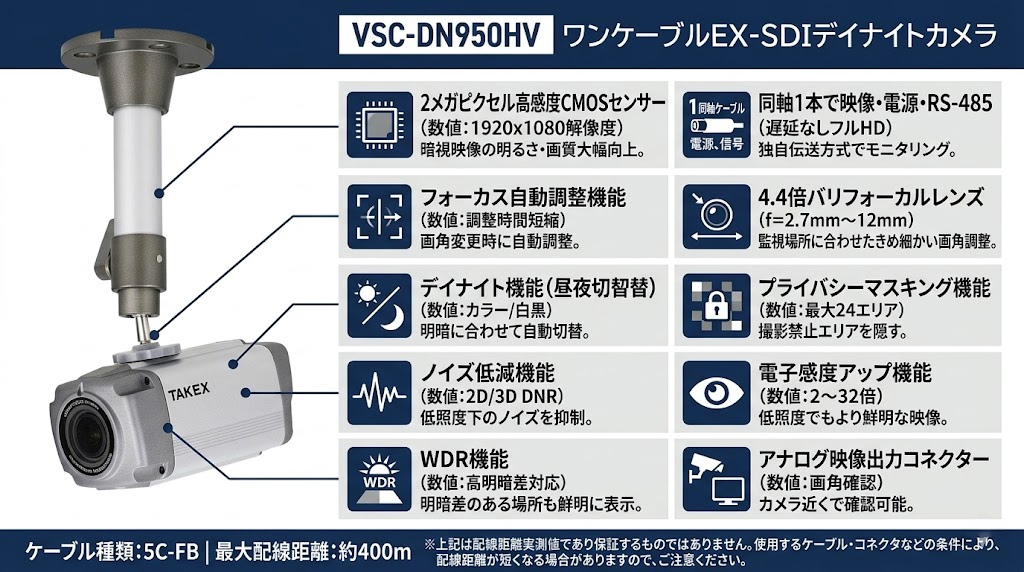

特長

2メガピクセル高感度CMOSセンサー（STARVIS）搭載

1/2.8型 SONY STARVIS プログレッシブスキャン CMOSセンサーを採用。1920×1080の高精細フルHD画像を実現し、従来機種よりも暗所での明るさと画質が飛躍的に向上しています。

同軸ケーブル1本で3つの信号を伝送するワンケーブル方式

EX-SDI方式の映像信号に加え、カメラ電源、RS-485制御信号を同軸ケーブル1本で伝送。配線工数を大幅に削減し、シンプルなシステム構成が可能です。独自の伝送方式により、遅延のないモニタリングが可能です。

最大400m〜500mの長距離配線に対応

5C-FBケーブル使用時、最大約400mの長距離伝送が可能です。さらに、特定の専用電源（VH-VP404/408）と組み合わせることで、最大500mまでの延長にも対応し、広大な敷地での運用をサポートします。

フォーカス自動調整機能（ワン押しAF）

レンズの画角を変更すると、内蔵モーターにより自動的にフォーカスを調整します。カメラ設置時やメンテナンス時のピント合わせ作業を効率化し、施工時間を大幅に短縮できます。

4.4倍メガピクセルバリフォーカルレンズ

広角2.7mmから望遠12mmまでの4.4倍電動ズームレンズを搭載。水平画角108°〜32°の範囲で、監視場所の状況に合わせた柔軟な画角設定が可能です。

昼夜切替デイナイト機能

設置場所の照度に応じて、明るいときはカラー映像、暗くなると高感度な白黒映像へ自動的に切り替わります。24時間の安定した監視を提供します。

WDR（ワイドダイナミックレンジ）機能

窓際や出入り口など、明暗差の激しい場所でも被写体の白飛びや黒つぶれを抑え、背景と人物の両方を鮮明に映し出します。

3D-DNR（三次元ノイズリダクション）

低照度撮影時に発生しやすい映像ノイズをデジタル処理で高度に低減。ザラつきの少ないクリアな映像を生成し、録画データのサイズ圧縮にも貢献します。

プライバシーマスキング機能

監視エリア内で撮影を制限したい場所を最大24エリアまで隠すことができます。個人のプライバシー保護や特定情報の遮蔽に有効です。また、モーション検知機能も搭載しています。

アナログ映像出力端子を装備

カメラ本体に調整用のアナログ映像出力端子（MONITOR）を搭載。設置現場でポータブルモニターを接続し、その場で画角やフォーカスの最終確認が可能です。

    選定時に評価したい強み
    施工性： 電源工事不要のワンケーブル方式で、配線コストを大幅カット
伝送力： EX-SDI方式により、同軸でもフルHD映像を最大500mまで伝送可能
画質： 暗所に強いSTARVISセンサーにより、夜間の視認性が格段にアップ
調整力： 電動ズームとオートフォーカスで、高所作業でも設定が容易



施工・設置ガイド

天井面または壁面への設置に対応した3軸可動の取付台が付属しています。金属面へ設置する際は、ノイズ防止のため付属の絶縁ブッシュを必ず使用してください。

確認項目	この製品での考え方
推奨ケーブル	5C-FBを推奨します（3C-2V/5C-2Vは使用不可）。
インピーダンス	ケーブル、コネクタ、中継器すべて75Ωを厳守してください。
伝送距離（5C-FB）	標準設定で350m、特殊モード設定で最大500mまで可能です。
使用電源	TAKEX製の専用重畳電源ユニットを必ず使用してください。

詳細トラブルシューティング

症状	原因と処置
映像が出ない	電源ランプ(赤)の点灯を確認してください。BNCコネクタの加工不良やインピーダンス不一致がないか確認してください。
映像が乱れる	配線距離が限界を超えていないか、強電線との並走によるノイズ混入がないか確認してください。
ピントが合わない	OSDメニューから「AF > ONEPUSH AF」を実行してください。レンズ前面の汚れも確認してください。

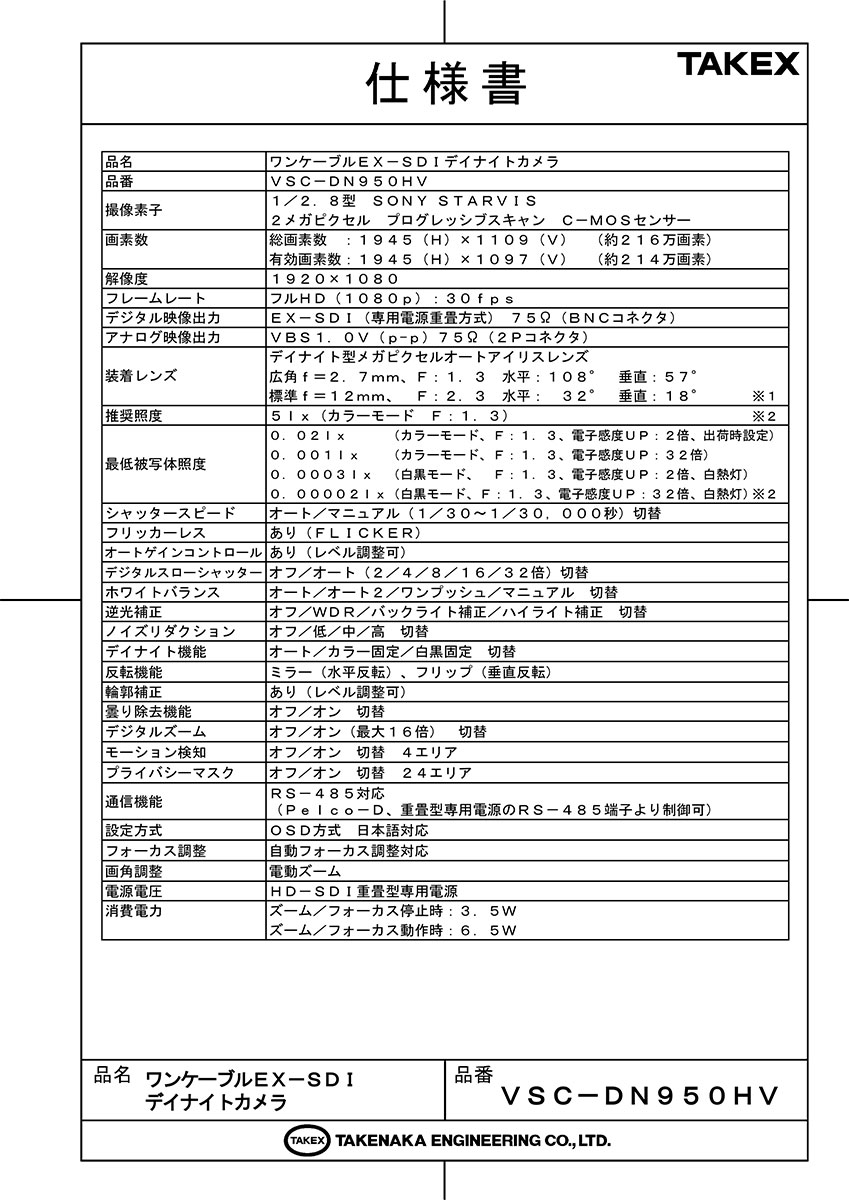

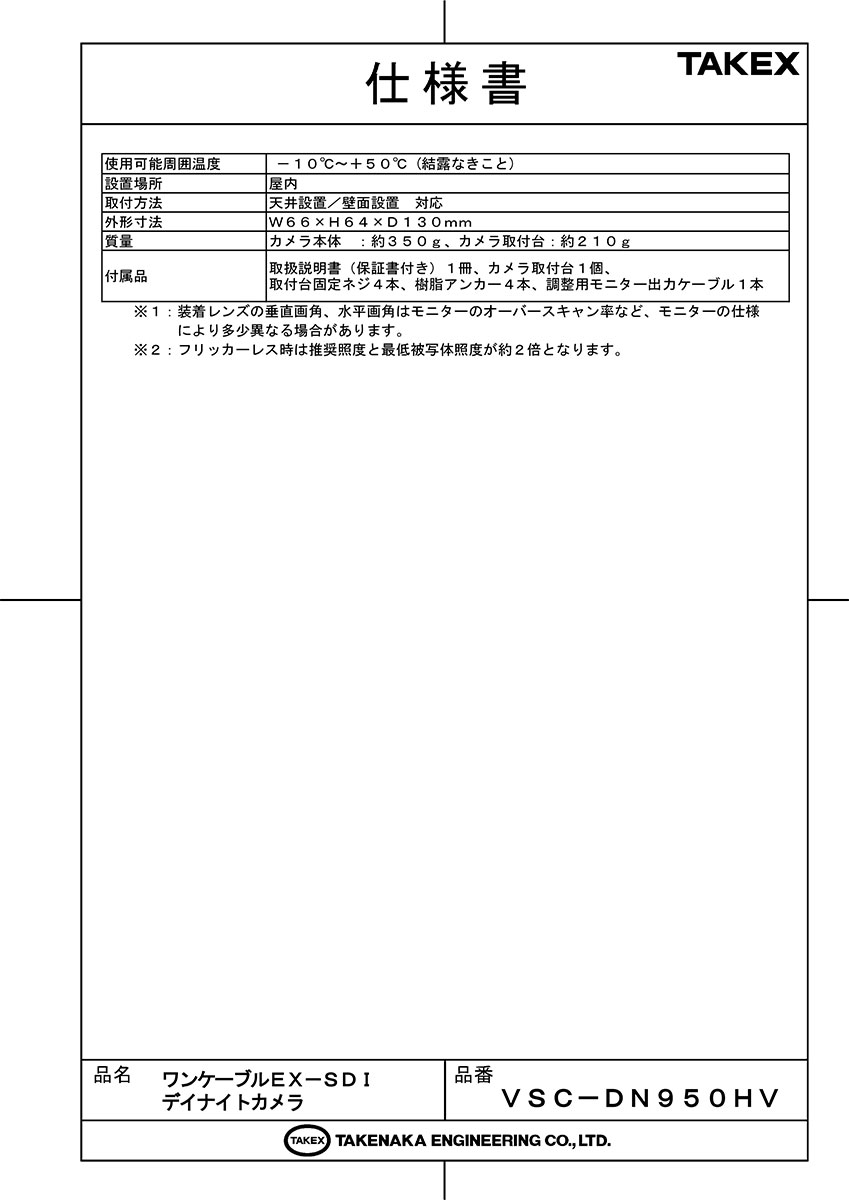

製品仕様

項目	内容
品名 / 品番	ワンケーブルEX-SDIデイナイトカメラ / VSC-DN950HV
撮像素子	1／2.8型 SONY STARVIS 2メガピクセル C-MOSセンサー
有効画素数	約214万画素 (1945 × 1097)
解像度 / フレームレート	1920 × 1080 / 30fps
デジタル映像出力	EX-SDI (専用電源重畳方式) 75Ω BNC
アナログ映像出力	VBS1.0V (p-p) 75Ω (調整用 2Pコネクタ)
装着レンズ	デイナイト型オートアイリスレンズ f=2.7〜12mm, F1.3〜2.3
水平画角	108°(広角) 〜 32°(標準)
最低被写体照度	カラー：0.02 lx / 白黒：0.0003 lx (F1.3, 電子感度UP 2倍)
シャッタースピード	オート / マニュアル (1/30 〜 1/30,000秒)
機能	WDR, BLC, HLC, デイナイト, DNR, 曇り除去, モーション検知(4エリア), プライバシーマスク(24エリア)
フォーカス調整	自動フォーカス調整対応
電源電圧	HD-SDI／EX-SDI重畳型専用電源より供給
消費電力	通常 3.5W / ズーム・フォーカス動作時最大6.5W
使用周囲温度	－10℃ 〜 +50℃ (結露なきこと)
外形寸法 / 質量	W66 × H64 × D130 mm / 本体：約350g, 取付台：約210g
付属品	取扱説明書, カメラ取付台, 固定ネジ, 樹脂アンカー, 調整用モニターケーブル

FAQ

Q：市販の同軸ケーブルでも400m配線できますか？ A：EX-SDI信号は高品質な伝送を必要とするため、5C-FBケーブルの使用を強く推奨します。3C-2Vや5C-2Vでは距離が著しく短くなったり映像が乱れたりする場合があります。

Q：屋外で使用することは可能ですか？ A：本機は屋内専用モデルです。屋外での使用は故障の原因となるため、屋外用ハウジングを併用するか、屋外対応モデルをご検討ください。

Q：電源アダプターは付属していますか？ A：本機はワンケーブル方式のため、ACアダプターは付属しません。別途、TAKEX製の専用電源ユニット（重畳電源装置）が必要となります。

Q：フォーカス調整は手動で行う必要がありますか？ A：オートフォーカス機能を搭載しているため、設置後にOSDスイッチで「ONEPUSH AF」を実行すれば自動でピントが合います。左右キーでの微調整も可能です。

Q：アナログカメラ用のDVR（レコーダー）に接続できますか？ A：いいえ、アナログ用DVRには接続できません。EX-SDI信号に対応したレコーダーを組み合わせてご使用ください。

Q：RS-485制御とは何ができますか？ A：レコーダーや専用コントローラーから、離れた場所にあるカメラのズーム操作やOSDメニュー設定の変更が同軸ケーブル経由で行えます。

Q：WDR機能はどのような時に有効ですか？ A：逆光が強いエントランスや、窓が多い室内などで、暗い部分を明るく、明るすぎる部分を抑えて全体を均一に見やすくしたい場合に有効です。

Q：デイナイトの切り替えタイミングは調整できますか？ A：はい、OSDメニューの「デイ＆ナイト」設定から、切り替えの閾値（明るさ）や、誤動作を防ぐための待機時間を調整することが可能です。

Q：既設のBNCプラグ（コネクタ）は流用できますか？ A：特性インピーダンスが75Ωのものであれば流用可能ですが、古いアナログ用の50Ωプラグが混在しているとEX-SDI信号は正常に伝送できないため、75Ω専用品への交換を推奨します。

Q：モニター出力端子は何に使いますか？ A：施工・調整時に現場で画角を確認するためのアナログ（CVBS）出力です。付属の専用ケーブルを差して調整用モニターに接続します。
