サンダーブロッカー Pro 電源コンセント用SPD [TBP-2PE]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

株式会社サンコーシデン電源コンセント用SPD 雷対策 JIS適合 NETIS登録

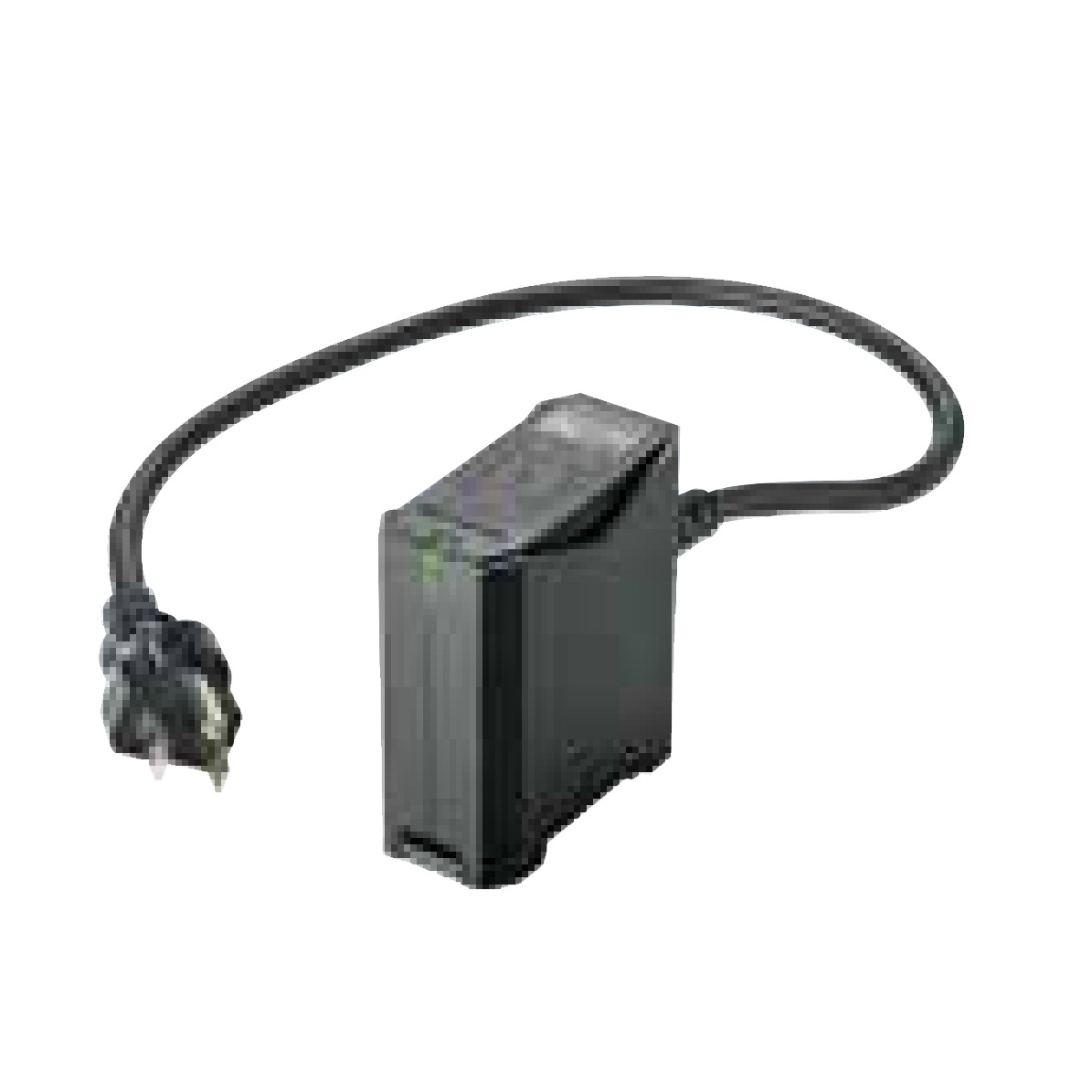

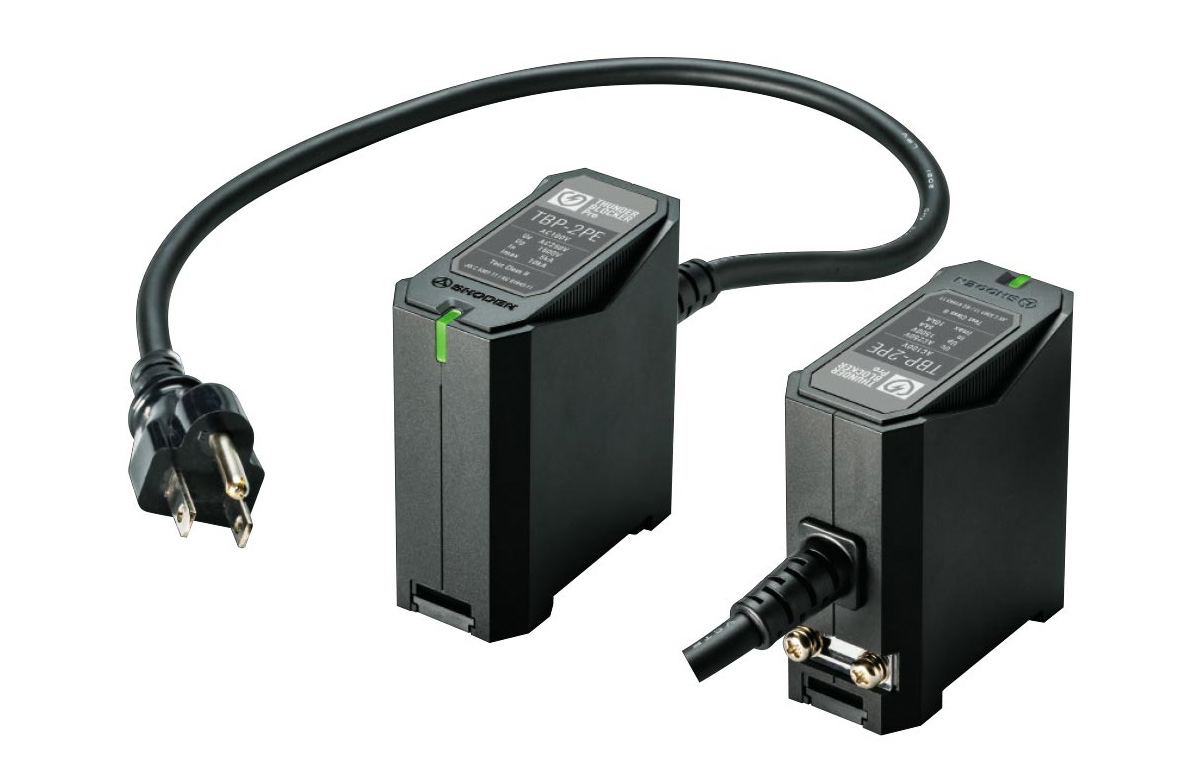

TBP-2PE サンダーブロッカー Pro 電源コンセント用SPD

業務用機器からPC・AV機器まで、電源ケーブルより侵入する雷サージから大切な設備を強力に保護するプロ仕様のSPD（サージ防護デバイス）です。OAタップに接続するだけで、その先に繋がる全機器を一括して守ることができ、施工性・安全性・信頼性のすべてにおいて高いパフォーマンスを発揮します。

型番： TBP-2PE
製品名： サンダーブロッカー Pro 電源コンセント用SPD
適用回路： AC100V 電源コンセント用（2PE付）
保護性能： 最大放電電流 10kA / 公称放電電流 5kA
規格適合： JIS C 5381-11 クラスII 適合
特記： NETIS登録済み（KT-240041-A）

この製品が向いている用途

サーバー・NAS・ネットワーク周辺機器の保護
業務用コピー機・通信設備の雷サージ対策
デスクトップPC・テレビ・AVシステムの防護
公共施設やオフィスビルの電気設備保全
複数のIT機器が接続されたOAタップの根元保護

導入前に確認したいポイント

コンセントに接地極（アース）があるか
電源電圧が AC100V であるか（200V使用不可）
屋内設置であるか（屋外・多湿環境は不可）
保護対象機器の合計電流が 15A 以内か

特長

OAタップ接続機器をまとめて簡単保護

TBP-2PEをOAタップに接続するだけで、タップ内部で雷保護回路が並列に構成されます。これにより、そのOAタップに接続されているすべての電源回路を一括して雷サージから保護できるため、複数の機器を個別に守る手間とコストを大幅に削減します。

プロユースに応えるJIS規格適合の高性能

業務用機器や公共電気設備に求められる厳格な日本産業規格「JIS C 5381-11」に適合しています。公称放電電流5kA、最大放電電流10kAという強力なサージ吸収能力を備え、信頼性が重視される現場において確実な防護を提供します。

電気工事士の資格不要、プラグインで即導入

シンプルな構造を採用しており、既設のコンセントに差し込むだけで設置が完了します。電気工事の専門資格は不要なため、IT担当者や施設管理者が現場で即座に雷対策を実施することが可能です。

一目で寿命が判別できるLED状態表示

SPDの健全性を監視するLEDインジケーターを搭載。正常に保護機能が動作している間は緑色に点灯し、サージ吸収による寿命や故障時には消灯します。目視だけで交換時期がわかるため、保守点検の負担を軽減します。

国土交通省 NETIS登録技術（KT-240041-A）

新技術情報提供システム「NETIS」に登録されており、公共工事等においてもその技術的有用性が認められています。信頼性の高い雷対策ソリューションとして、官公庁案件や大規模プロジェクトにも安心して導入いただけます。

多種多様な設置環境に馴染む機能的デザイン

デスク上での使用はもちろん、レール設置やネジ留めにも対応する柔軟な筐体設計です。SPD同士を複数連結することも可能で、現場のレイアウトに合わせた最適な配置を実現します。シンプルかつ洗練された外観は、オフィス環境にも違和感なく溶け込みます。

万が一の際も安全な分離器内蔵形

SPDの性能を超える過大な雷サージが通過した場合でも、本体が損傷して二次被害を起こさないよう、JIS規定に基づいたSPD分離器（安全装置）を内蔵しています。異常時には確実に回路を切り離す設計により、火災リスク等を最小限に抑えます。

    選定時に評価したい強み
    一括防護： OAタップ1カ所への接続で複数機器を保護可能
高耐量： 最大放電電流 10kA の強力なサージ吸収性能
安全性： 分離器内蔵により過大サージ時も製品破損を防止
運用性： LED表示により寿命が即座に判別可能
信頼性： JIS適合およびNETIS登録による確かな実績



施工・設置ガイド

本製品はAC100V専用の屋内用SPDです。接地（アース）を活用してサージを逃がす仕組みのため、アースの接続が極めて重要です。

確認項目	この製品での考え方
設置方法	2PEコンセントへ直接挿入。アース端子がある場合は確実に接続してください。
接地（アース）	接地抵抗値が低いほど保護効果が向上します。IV線 2.0mm2 以上の使用を推奨。
動作確認	通電後、LEDが緑色に点灯することを確認してください。
直撃雷への対応	本器は誘導雷対策用です。直撃雷の恐れがある場合は、分電盤側SPDとの多段保護を推奨します。

LED表示と状態定義

LEDの状態	判定内容	処置
点灯（緑）	正常	保護機能は有効です。そのまま継続してご使用ください。
消灯	機能停止 / 寿命	サージ保護素子が劣化しています。AC出力は維持されますが、保護機能がないため直ちに交換してください。

トラブルシューティング

現象	想定原因	処置
LEDが点灯しない	内部素子の寿命、またはコンセントの無通電	別コンセントで点灯するか確認し、消灯したままなら新品に交換してください。
落雷後に機器が故障	接地不良、または制限電圧を超える過大な雷	アースの接地抵抗を確認し、より強力な多段保護へのアップグレードを検討してください。
接続機器からノイズが出る	コンセントの接触不良	プラグを清掃し、奥までしっかりと再挿入してください。

製品仕様

項目	内容
用途	電源コンセント用SPD
形名	TBP-2PE
適用回路	AC100Vコンセント
定格電流	15A
接続方法	コンセントプラグ（2PE付）
適合規格試験クラス/カテゴリ	JIS C 5381-11 クラスII / IEC 61643-1 準拠
分離器	分離器内蔵形
公称放電電流 In (8/20μs)	5kA
最大放電電流 Imax (8/20μs)	10kA
全放電電流 ITotal	20kA
電圧防護レベル Up	線間 1.2kV以下 / 接地間 1.5kV以下
状態表示	正常時緑LED点灯 / 寿命・故障時消灯
寸法	31.8 mm（幅）× 71.6 mm（高）× 67 mm（奥行）（技術マニュアル記載値：35mm × 70mm × 21.5mm）
使用温度範囲	-40℃ 〜 +70℃
相対湿度	85%以下（結露なきこと）
推奨電線（接地用）	IV線 2.0mm2 以上
設置環境	屋内

FAQ

Q：アース端子のないコンセントでも使用できますか？ A：物理的には差し込めますが、接地（アース）を行わないと雷サージを大地へ逃がすことができず、本来の保護性能が発揮されません。必ずアース端子に接続してご使用ください。

Q：200Vの電源回路に使用できますか？ A：いいえ、本製品はAC100V専用です。定格を超える電圧で使用すると故障や火災の原因となるため、絶対に使用しないでください。

Q：LEDが消灯しても接続している機器の電源は入りますか？ A：はい、AC出力自体は維持される設計ですが、雷サージ保護機能は失われています。そのままでは無防備な状態ですので、速やかに新品への交換を行ってください。

Q：寿命はどのくらいですか？ A：落雷の頻度など環境に依存しますが、性能を維持するため、または経年劣化を考慮して約10年を目安とした交換を推奨しています。

Q：OAタップのどこに繋げばいいですか？ A：壁のコンセントに本製品を挿し、その本製品にOAタップを繋ぐか、OAタップの最初の差し込み口に本製品を挿すことで、タップ全体を保護できます。

Q：電気工事士の資格がなくても設置できますか？ A：はい。コンセントに差し込むプラグイン方式のため、電気工事士の資格がなくても設置・交換が可能です。

Q：NETIS登録技術とは何ですか？ A：国土交通省が新技術の活用促進を目的に運用しているデータベース（新技術情報提供システム）です。登録されていることは、公共事業等において有用性が認められている証です。

Q：落雷後、LEDが点灯していればそのまま使えますか？ A：緑色に点灯していれば保護素子は生きていますが、大きなサージを受けた後はダメージが蓄積している場合があります。定期的な点検をお勧めします。

Q：屋外の防犯カメラの電源保護に使えますか？ A：本製品は屋内専用です。屋外に設置する場合は、必ず防水・防塵性能のあるキャビネットやボックスの中に収めて使用してください。

Q：なぜOAタップ全体を保護できるのですか？ A：OAタップ内で雷保護回路が並列に繋がるため、サージが発生した際に本製品が先に反応して電流を逃がし、他の差し込み口にかかる電圧を抑制する仕組みだからです。
