多回線電気錠制御盤(16回線) [BAN-VS16B]
販売価格: 会員のみ販売
商品詳細
最大32台対応の高性能電気錠制御盤！
発送までにお時間をいただきます。発注前にご確認ください。
BAN-VS16Bは、最大32台の電気錠制御が可能な2線式の多回線電気錠制御盤です。各回線を個別に制御できるだけでなく、複数回線を一括操作する機能やインターロック、スケジュール制御にも対応。電気錠、電気ストライク、電磁ロック、自動扉、採風錠など多彩な出入口機器に対応し、表示LEDで施解錠・扉の開閉状態を確認可能。2芯無極性配線による施工性の良さに加え、電気錠の自動識別機能を搭載。A・B・Eの制御モードと、U・Lのインターロックモードを自由に組み合わせ可能。無線通信（LTE）によりソフトウェアを自動更新。非常時には30分の停電補償動作や、警報・異常時のブザー通知、パソコン接続による状態監視など、セキュリティ性と操作性を兼ね備えた高機能モデルです。

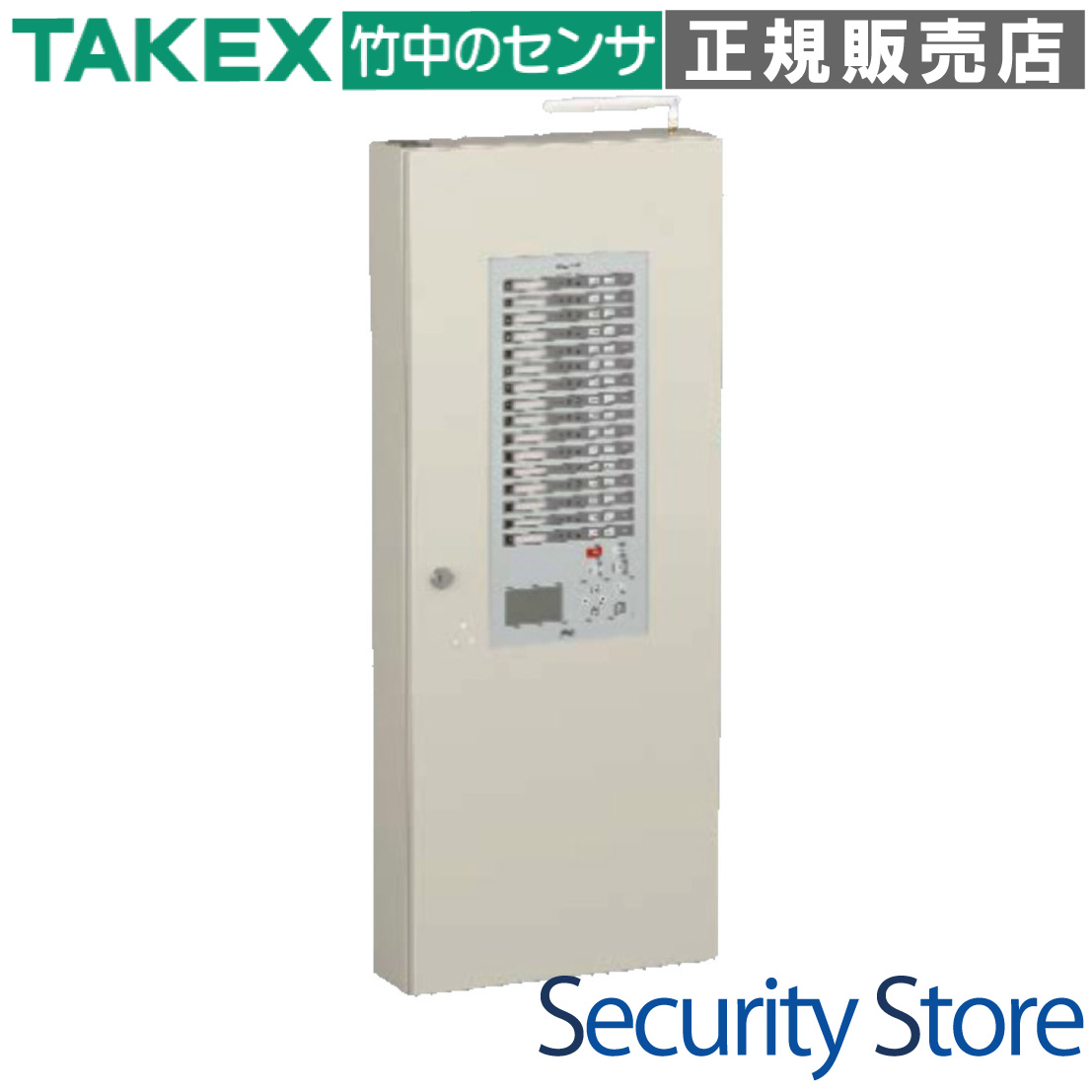

BAN-VS16B 多回線電気錠制御盤
BAN-VS16Bは、電気錠や電気ストライク、電磁ロック、自動扉、採風錠など多様な出入口装置を最大32台まで制御可能な2線式多回線電気錠制御盤です。複数回線を独立して操作できるのはもちろん、一括制御やインターロック制御、スケジュール制御などの高度な制御にも対応する万能型モデルです。
主な機能と特長
- 最大制御台数：電気錠、電磁ロック、自動扉など最大32台、採風錠最大64台（2モード制御時）
- 無極性2芯配線による簡易な施工が可能
- 自動錠種識別機能搭載、メモリー記憶で電源断後も保持
- 制御モード：Aモード・Bモード・Eモードに対応
- インターロックモード：Uモード/Lモードに自由に組み合わせ可能
- 外部入力：火災報知器、タイマー、インターホン信号対応（無電圧接点）
- ソフト自動更新：LTE無線通信によるファームウェアの自動アップデート
- 警報表示：LED表示と液晶、ブザーによる通知
- 停電対応：バッテリー駆動による30分間の運転補償
- モニター基板：BAN-VS4.ROで各回線から接点出力可能
接続対応製品・拡張性
本製品は、以下のような多様な電気錠制御に対応しています。
- 対応電気錠：電気ストライク、電磁ロック、採風錠、自動扉（専用アダプター必要）
- 接続操作表示器：SSP-Gシリーズ（2線式）最大3台／SSP-C・SWP-Cシリーズ（6線式）最大5台
- 増設対応：BAN-VS4.EUを組み合わせて最大台数まで拡張可能
- 対応アダプター：AD311（標準同梱）、AD203（ASZ型ストライク）、AD219（自動扉）、AD211.EH（他社錠）
各種制御機能
- 一斉解錠設定：一斉解錠ボタン・火報信号・停電時の対象回線設定
- 汎用入力設定：火報、インターホン、タイマー、施錠・解錠、センサー信号等を自由設定
- 両開き扉制御：2台の電気錠を連動制御
- インターロック設定：複数グループ間の排他制御が可能
- タイマースケジュール：曜日別/時間帯別で解錠時間を設定可能
- センサー連動：センサー信号と連動して施解錠を制御
- 超前ボタン操作：緊急時などの制御を迅速に実行
モニタリング・遠隔操作
安心門番統合版ソフトSFAC-U01とLANまたはRS-485通信で接続することにより、パソコン上での遠隔監視・制御が可能です。各回線の開閉状態、警報異常状態をリアルタイムで確認でき、セキュリティシステムとの統合運用に最適です。
仕様
| 品名 | 多回線電気錠制御盤 |
| 型番 | BAN-VS16B |
| 電源 | AC100V ±10％、50/60Hz |
| 消費電力 | 最大100W |
| 制御回線数 | 最大16台（BAN-VS4.EUで拡張） |
| 電気錠出力 | DC27V 0.5A/1回線 |
| 配線方式 | 2線式（無極性） |
| 通信 | RS-485/LAN（SFAC-U01対応） |
| 外部入力 | 無電圧接点入力（火報・インターホン等） |

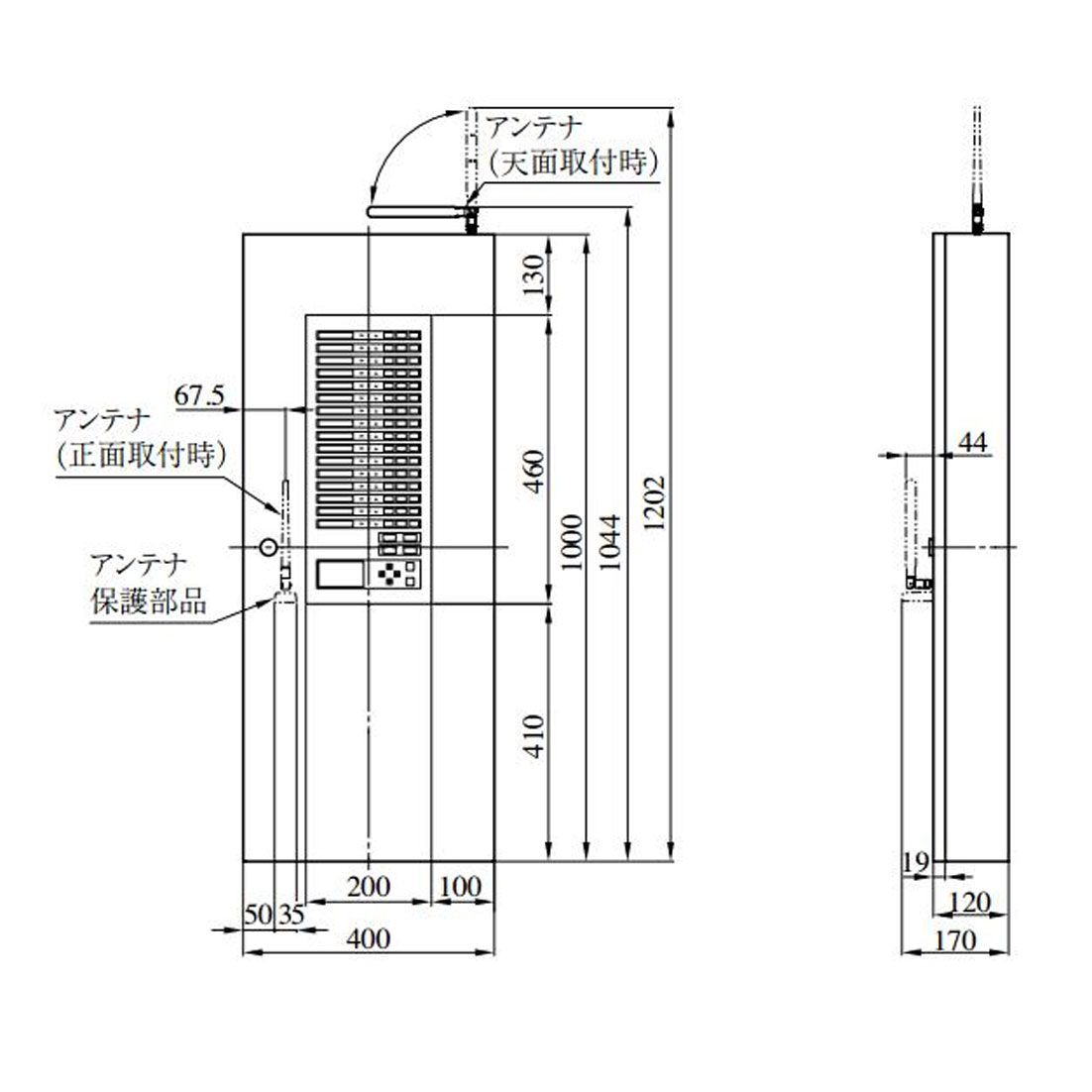

| 外形寸法 | W400×H500×D120mm（突起部含まず） |
| 質量 | 約19kg |
| 動作温度 | -10℃〜+40℃（結露なきこと） |
| 動作湿度 | 30〜90％RH |
付属品
- 2線変換アダプター AD311型（標準同梱）
- モニター信号基板（オプション：BAN-VS4.RO）
- バッテリーユニット（内蔵済）※交換目安：5年
- LTEアンテナ（天面・正面取り付け可能）
BAN-VS16Bは、多様な電気錠機器を効率的に制御できる高信頼性・高機能の制御盤です。大型施設におけるセキュリティシステムの中核として、確実な施解錠管理と柔軟な拡張性を提供します。
