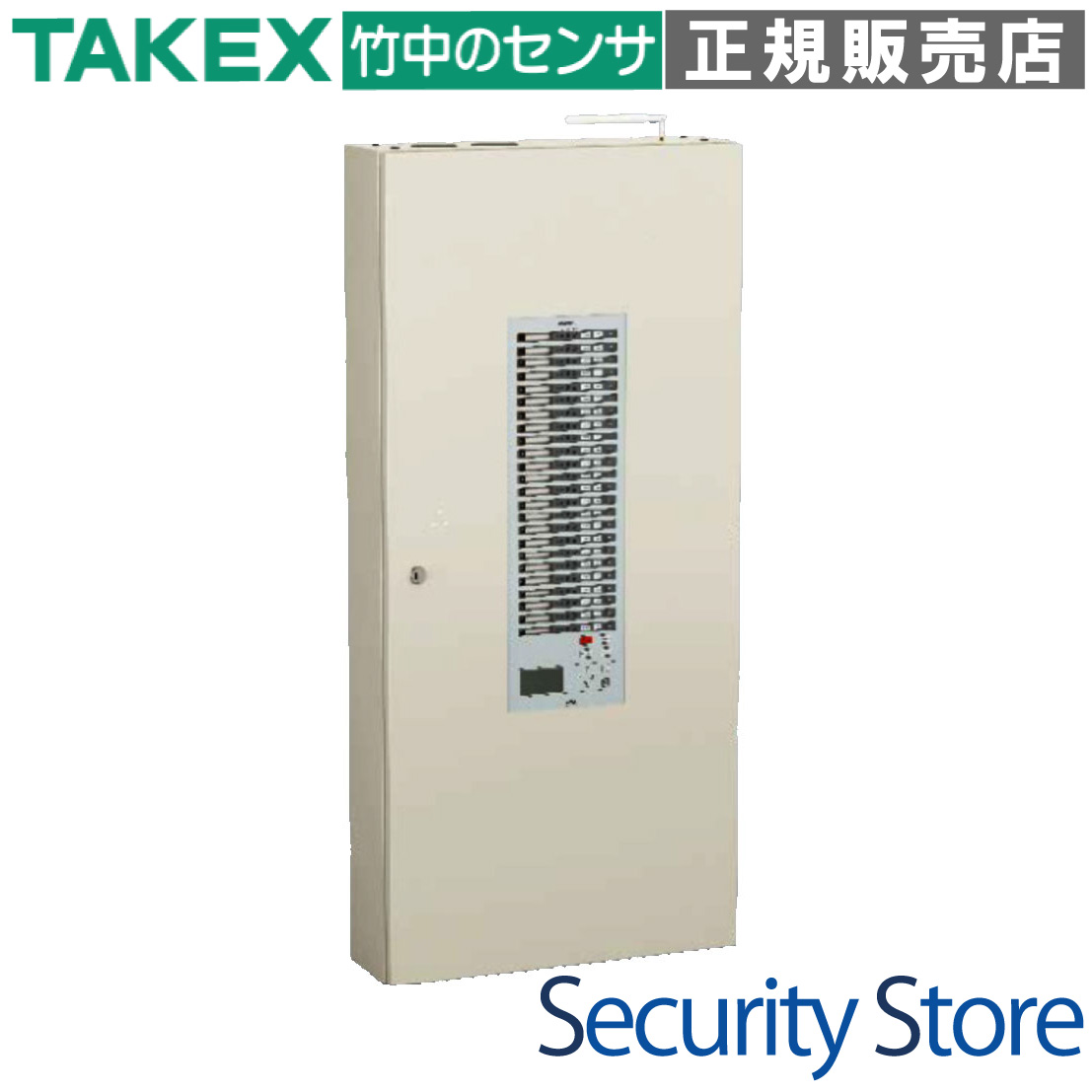

多回線電気錠制御盤(20回線) [BAN-VS20B]
販売価格: 会員のみ販売
商品詳細
多扉制御に最適な20回線対応モデル！
発送までにお時間をいただきます。発注前にご確認ください。
BAN-VS20Bは、最大20回線の電気錠、電気ストライク、電磁ロック、自動扉、採風窓などの制御を1台で行える多回線型電気錠制御盤です。2線式接続で施工が簡単なうえ、A・B・Eの制御モードやU・Lのインターロック制御に対応し、多様な建物や運用条件に柔軟に対応できます。個別回線の施解錠はもちろん、タイマー制御、警報出力、LED表示、ブザー通知など多彩な機能を搭載。LTE機能により自動ソフトウェア更新が可能で、常に最新状態で運用可能。停電時には30分の動作補償もあり、セキュリティと操作性を高い次元で両立した製品です。オプションのVS4.EU増設ユニットにより最大24回線まで拡張可能。大型マンションやビル、施設のセキュリティ管理に最適です。
BAN-VS20B 多回線電気錠制御盤（20回線）
BAN-VS20Bは、最大20回線の電気錠・電磁ロック・自動扉・電気ストライク・採風窓などを集中制御できる高性能制御盤です。多くの出入口を持つ大型マンションやオフィスビル、病院、施設などのアクセス制御の中核として最適な製品です。
主な特長
- 最大20回線の制御が可能（VS4.EU増設ユニットにより最大24回線まで拡張可能）
- 2線式接続による簡易配線（無極性）、工期短縮と施工性向上に貢献
- A・B・Eの制御モードを搭載し、用途に応じた切替が可能
- インターロック制御（Uモード・Lモード）により高セキュリティを実現
- UTC（同軸重畳制御）対応で操作器やPCによるリモート制御が可能
- ソフトウェア自動更新対応（LTE機能内蔵）
- 警報・異常検出：扉こじ開け、断線、短絡をLED・ブザーで即時通知
- 表示機能：施解錠状態・扉開閉状態をLED表示でリアルタイム確認
- 停電補償機能：バッテリー駆動により30分間の運転維持
仕様
| 品名 | 多回線電気錠制御盤 |
| 型番 | BAN-VS20B |
| 制御回線数 | 20回線（最大24回線まで拡張可） |
| 使用可能電気錠 | 電気錠、電気ストライク、電磁ロック、自動扉、採風錠 |
| 電源 | AC100V ±10%、50/60Hz |
| 消費電力 | 約300W |
| 外形寸法 | 400(W)×500(H)×120(D) mm |
| 質量 | 約32kg |
| 設置場所 | 屋内仕様（防水非対応） |
| 動作温度 | -10℃〜+50℃ |
| 湿度 | 30〜90％RH（結露なきこと） |
制御機能一覧
- 一括施解錠設定：最大4系統の一斉操作が可能
- スケジュール制御：平日・休日の施解錠時間設定が可能
- センサー連動制御：外部センサーにより自動開閉
- 火報連動制御：火災報知器の信号で解錠操作を自動実行
- 停電時解錠制御：バッテリー運用下での安全解錠
- 汎用入力設定：火報／インターホン／解錠／施錠／リセット信号対応
接続と拡張
操作器としてSSP-Gシリーズ（2線）最大3台、またはSSP-C/SWP-Cシリーズ（6線）最大5台を1回線につき接続可能。インターホン・警報装置・パソコンとの接続により、施設のセキュリティ制御を一元化できます。さらに、安心門番ソフト SFAC-U01と連携することで、パソコン上からの遠隔監視・制御にも対応。
オプション
- BAN-VS4.EU：4回線増設ユニット（最大24回線まで拡張）
- BAN-D.485-2：RS-485通信用通信基板
- BAN-VS4.RO：モニター信号出力基板
- バッテリー（5年ごとの交換推奨）
システム構成例
システム構成図にあるように、出入口側に操作表示器・センサー・変換アダプターを配置し、制御盤側に接続。複数回線をグループ制御・インターロック設定することで、誤動作や不正解錠を防止。制御系統は最大で64台まで対応（採風錠含む）、複雑な施設でも効率的かつ安全な制御が可能です。
BAN-VS20Bは、機能性・拡張性・操作性のすべてを高次元で両立したプロフェッショナル向け多回線電気錠制御盤であり、施設のセキュリティ制御をトータルにサポートする中核デバイスです。
