超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T160]

超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T160]

販売価格: 会員のみ販売

商品詳細

超薄型センサー 透過形エリアセンサー IP65防水 金属筐体 FA/産業機器

超薄型ワイドエリアセンサー SSXU20-T160

厚さわずか9.9mmの超スリム筐体を採用した、高性能ワイドエリアセンサーです。

従来のエリアセンサーでは設置が困難だった装置のわずかな隙間や壁面への取り付けに最適です。パラレルビームとクロスビームの切替機能を搭載し、シート状の薄いワークから不規則な形状の物体まで、用途に合わせて最適な検出モードを選択可能です。堅牢な金属ケースにより、産業現場の厳しい環境下でも安定した運用をサポートします。

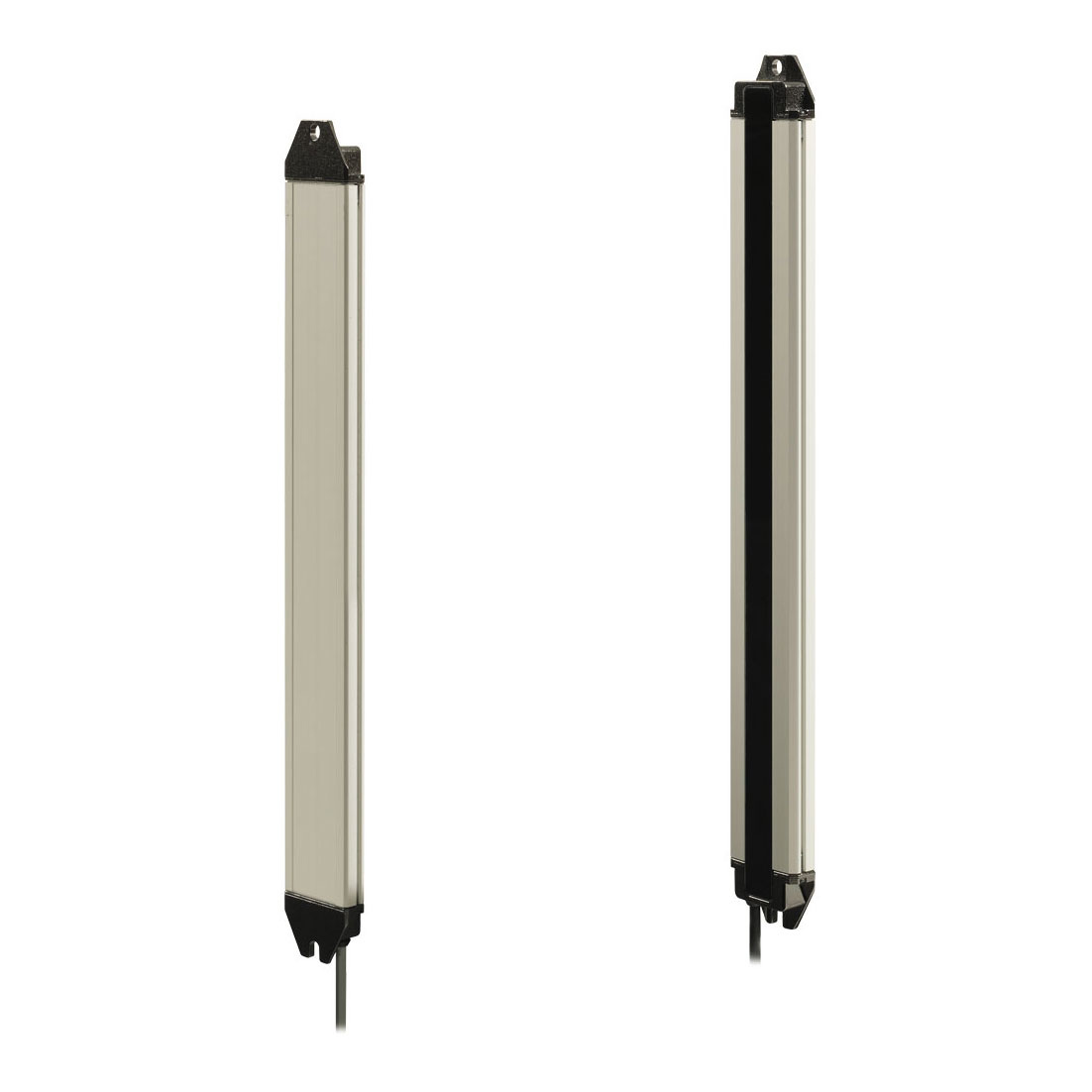

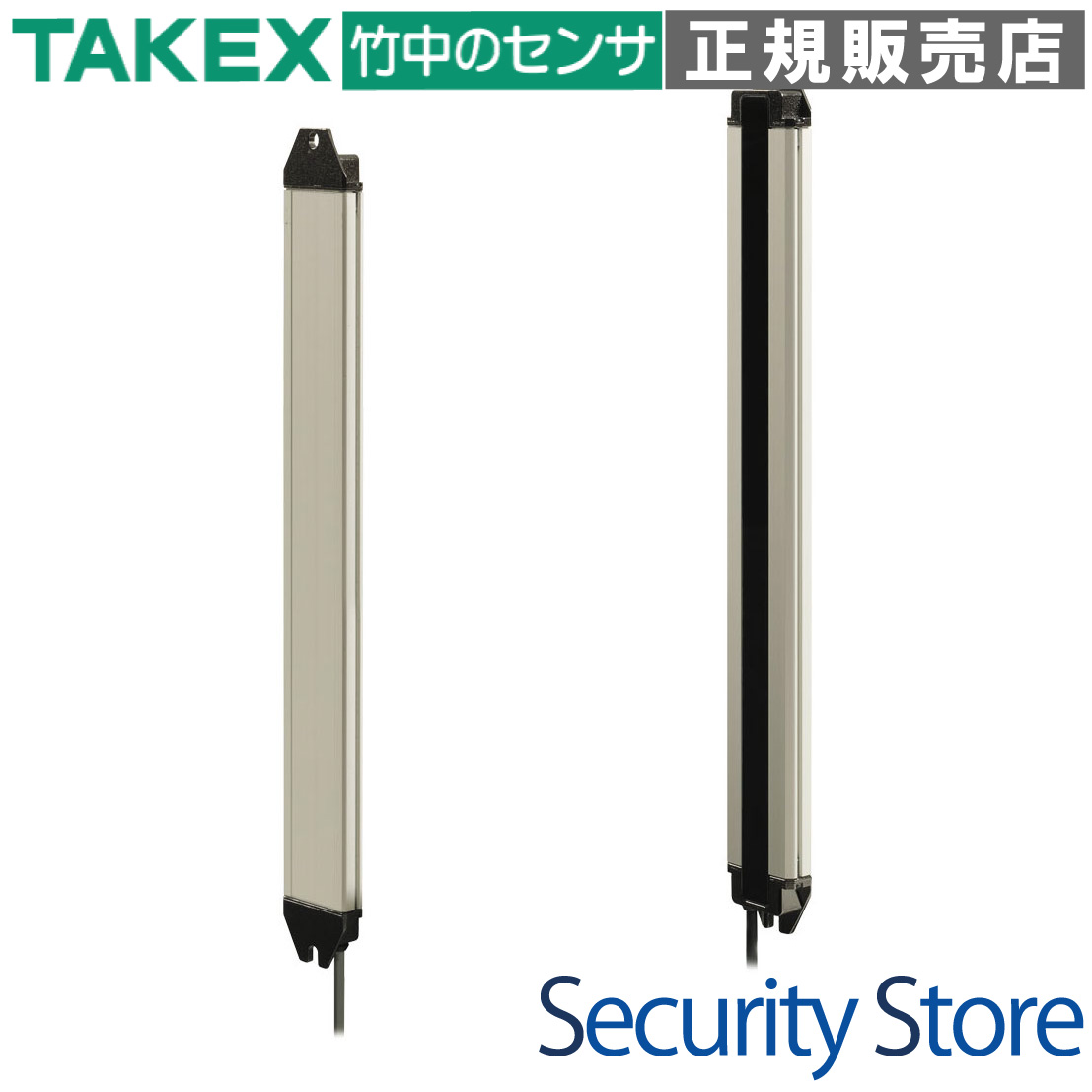

超薄型ワイドエリアセンサー SSXU20-T160 製品画像

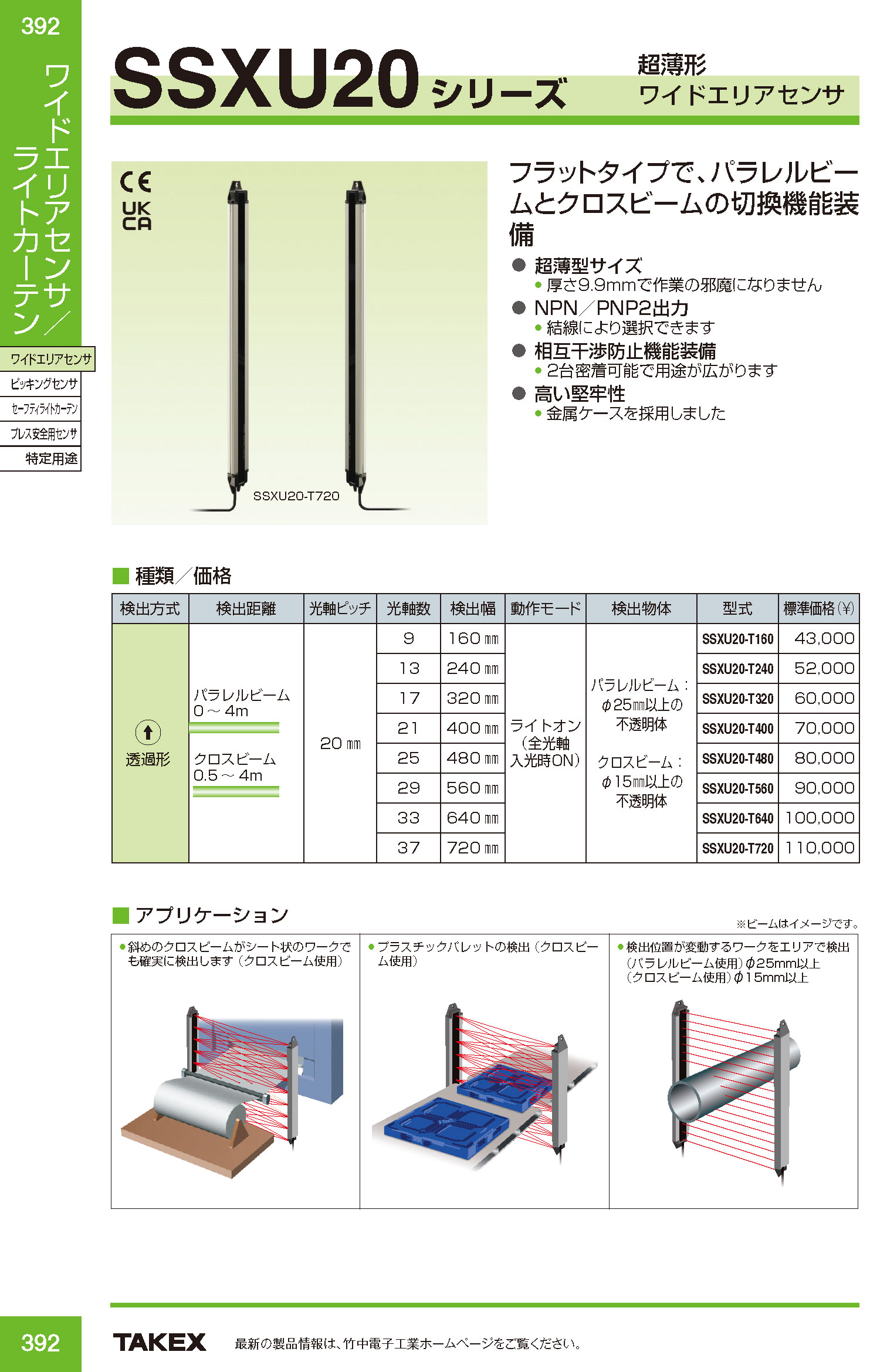

この製品が向いている用途

  • ゴム板やプラスチックシートの通過・有無検出
  • コンベア上のパレットやケースの検出
  • 位置が一定しないワークのエリア検出
  • 金属加工装置内などの狭小スペースへの設置
  • 形鋼など不規則な形状の通過確認

導入前に確認したいポイント

  • 検出距離（最大4m）が設置環境に適合するか
  • 検出対象物の最小径（φ15mm〜φ25mm）
  • 取付スペースが9.9mmの厚みに対応しているか
  • 電源電圧（DC12V〜24V）の確保
  • NPN/PNP出力の配線選択の確認

特長

1. わずか9.9mmの超薄型設計による高い親和性

本体厚さ9.9mmという極限の薄さを実現。装置のフレームや壁面に一体化するように設置できるため、機械設計の自由度を大幅に向上させます。突出を最小限に抑えることで、ワークや作業者との干渉リスクを低減します。

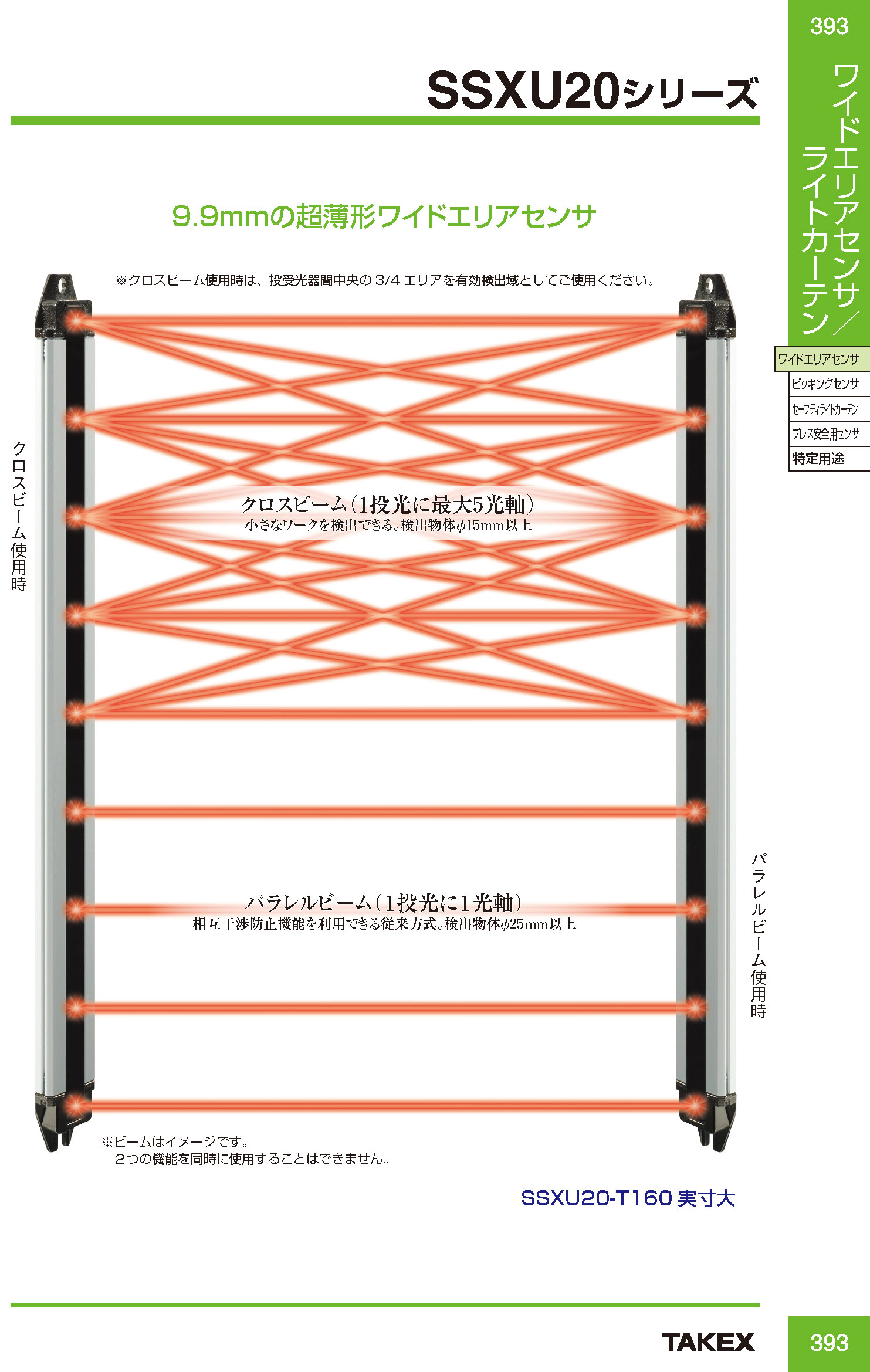

2. パラレルビーム・クロスビーム切替機能を搭載

直線的な「パラレルビーム」と、光軸を斜めに交差させる「クロスビーム」の2つのモードを搭載しています。クロスビームモードを選択すれば、最小φ15mmの物体まで検出可能となり、シート状の薄いワークや網目状の物体も確実にとらえます。

3. 検出能力の大幅な向上

センサー内部のアルゴリズム最適化により、検出精度を従来品より高めています。クロスビーム時はφ15mm以上、パラレルビーム時でもφ25mm以上の不透明体を安定して検出。検出ミスの許されないFA現場の要求に応えます。

4. 金属ケース採用による「高い堅牢性」

30mm×9.9mmのコンパクトサイズながら、頑丈なアルミダイカストおよび金属ケースを採用。センター穴を利用した取り付けが可能なため、金属筐体への直接取付において高い剛性と安定性を発揮します。

5. 相互干渉防止機能で並列設置が可能

パラレルビームモード使用時には、最大2台までの相互干渉防止機能を備えています。より広いエリアをカバーしたい場合や、近接して複数のセンサーを配置したい場合でも、誤動作を防ぎながら柔軟なレイアウトが可能です。

6. 多様なワークに対応する現場重視の設計

ゴム板、プラスチックパレット、鉄鋼材料、印刷物のシートなど、反射や形状が異なる様々なワークに対応。光軸ピッチ20mm、光軸数9を活かした160mmの検出幅により、1光軸センサーでは不安定だったエリア検出を確実なものにします。

選定時に評価したい強み

  • 省スペース性： 10mmを切る厚みで、後付け設置でも邪魔になりません。
  • モード切替： 1台で高精度検出（クロス）と長距離安定（パラレル）を使い分け可能。
  • 施工の容易さ： センター穴取付方式により、位置出しと固定がスムーズ。
  • 耐環境性能： IP65の保護構造を備え、油分や水滴が飛散する環境にも対応。
  • 視認性： 投受光器それぞれにLED表示灯を装備し、入光状態が一目で判別可能。

施工・設置ガイド

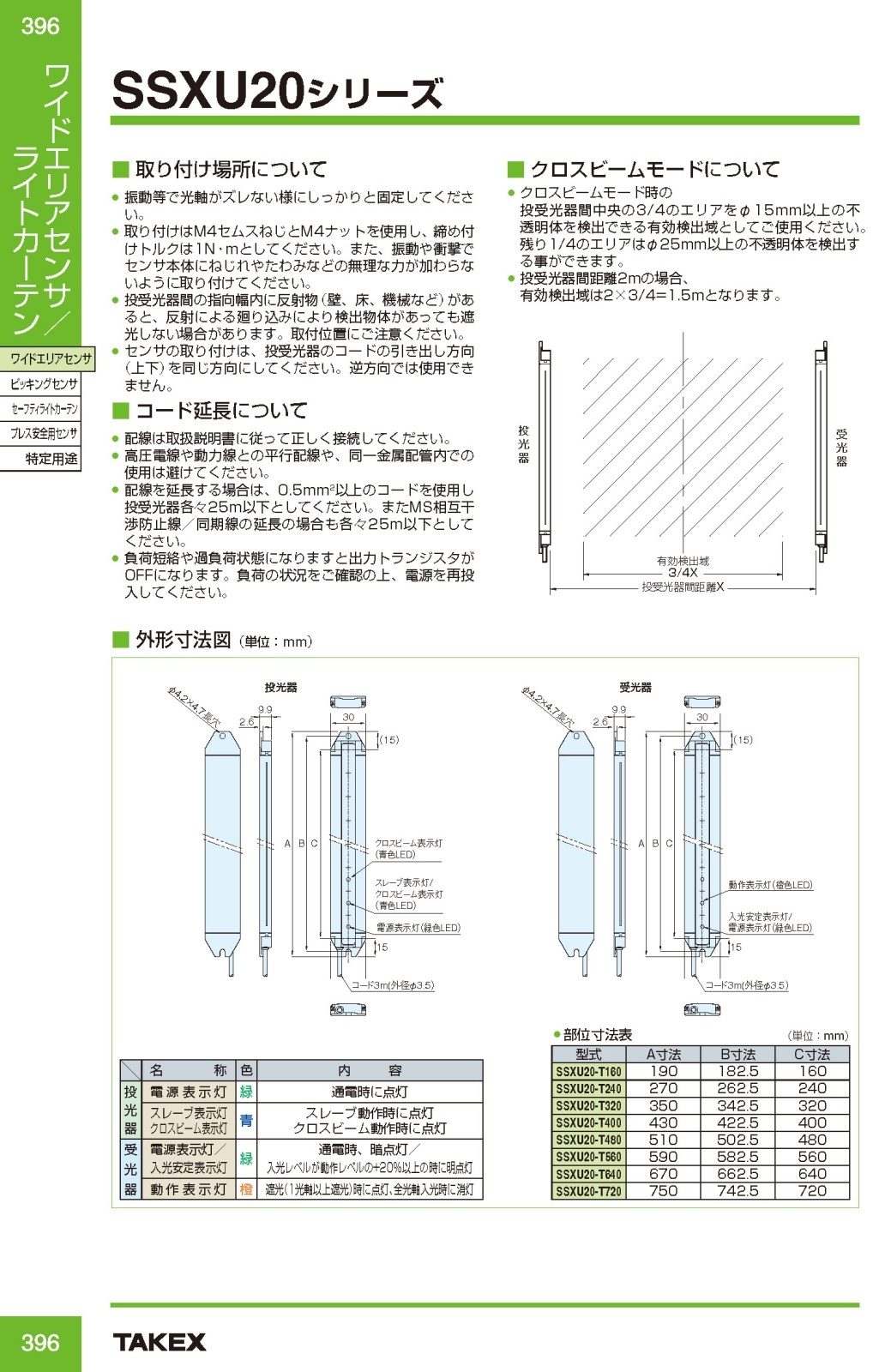

SSXU20-T160は、金属製の装置フレームに直接取り付けることを想定した設計となっています。背面のセンター穴を利用してM4ねじで固定してください。また、コード引出し式（3m）を採用しているため、可動部への配線時は最小曲げ半径に注意して施工してください。

確認項目 この製品での考え方
設置面の材質 金属筐体への取付に最適なセンター穴構造を採用。放熱性・堅牢性ともに良好です。
最小検出物体 精度優先ならクロスビーム（φ15mm）、速度・距離優先ならパラレル（φ25mm）を選択。
出力形式 出力線の選択によりNPNまたはPNPのどちらでも使用可能です。
外部光の影響 使用周囲照度10,000lx以下のため、強力な照明や直射日光が当たらないよう配慮が必要です。

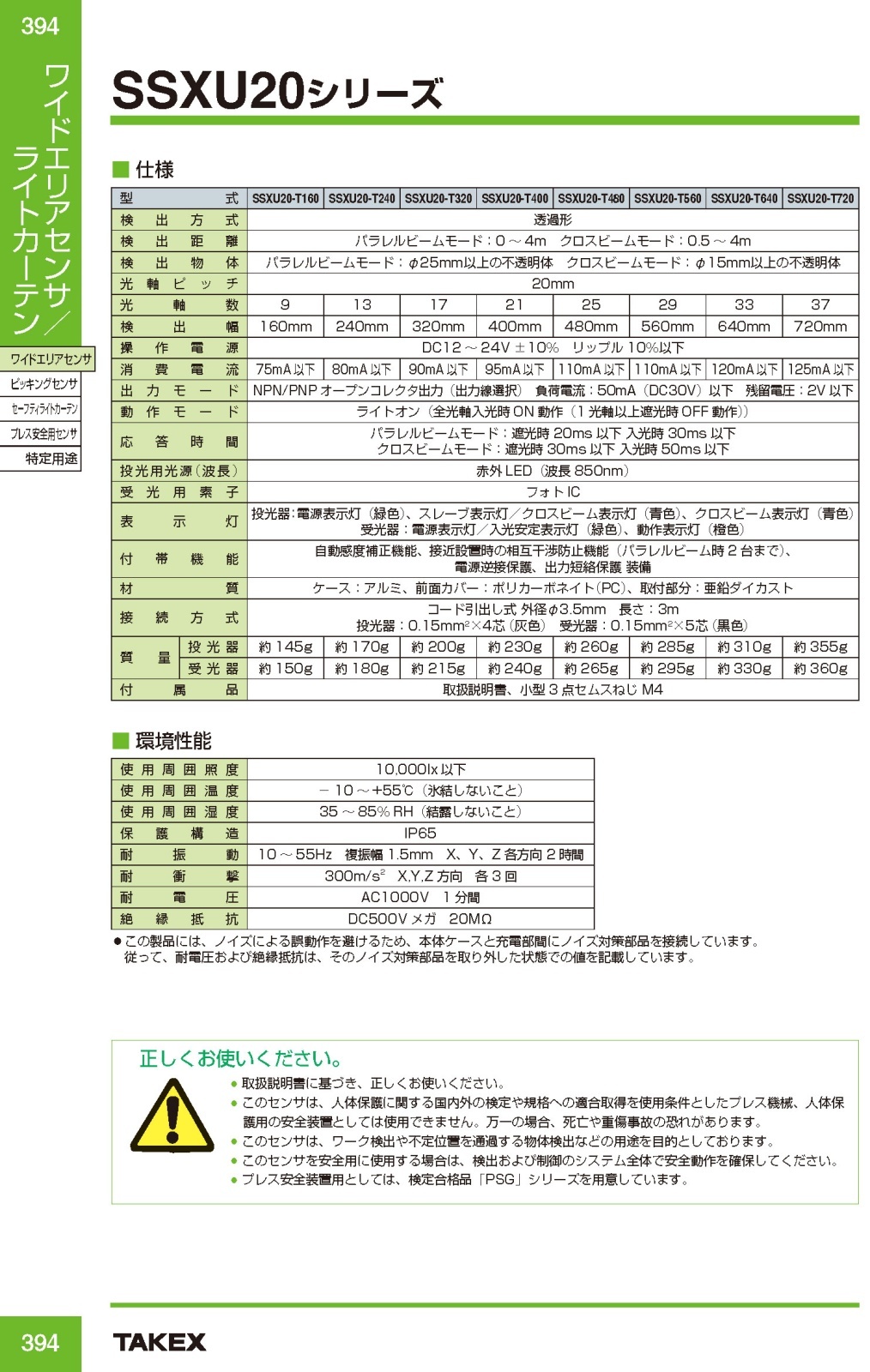

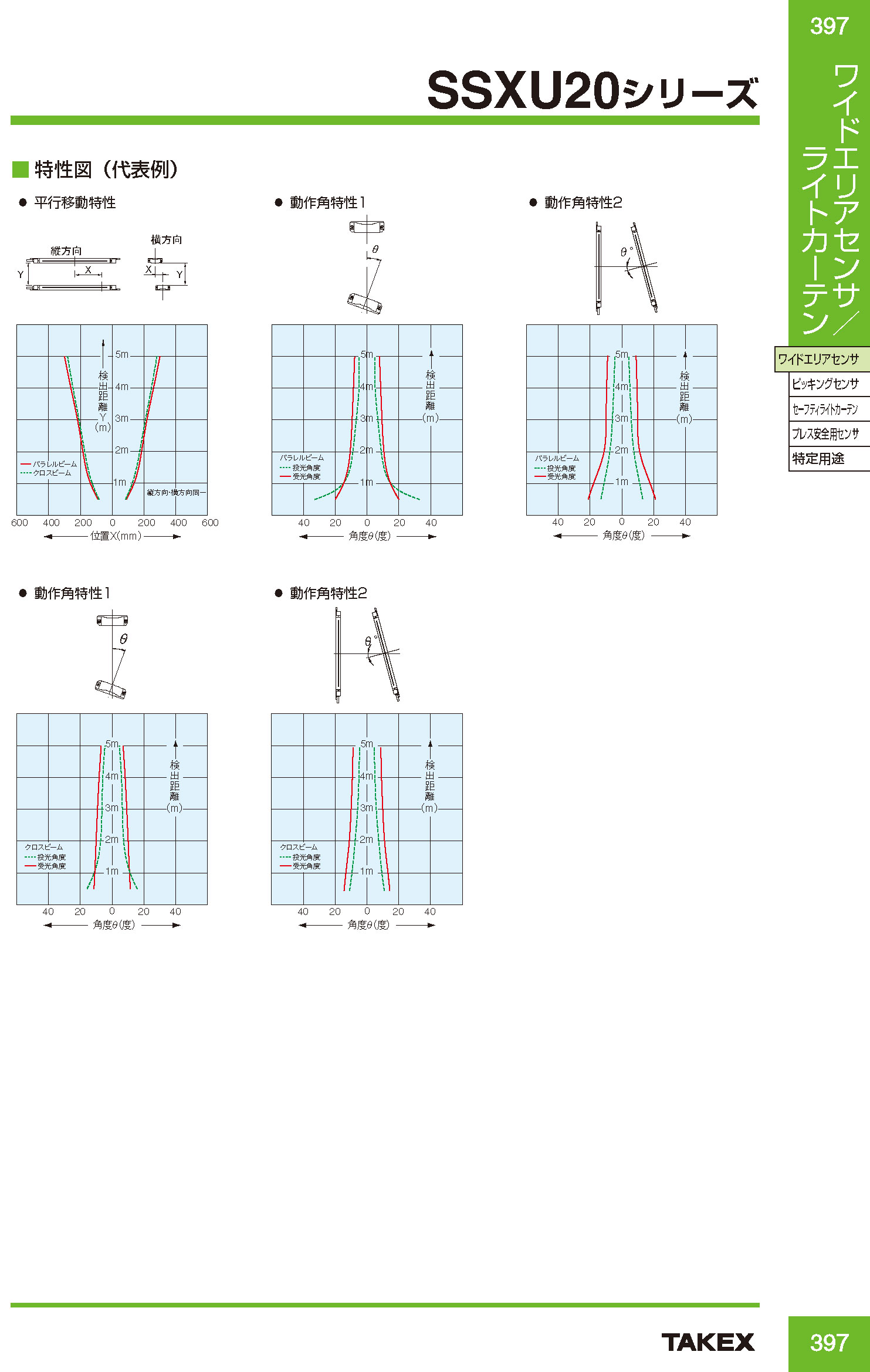

製品仕様

項目 内容
型番 SSXU20-T160
検出方式 透過形
検出距離 パラレルビームモード：0〜4m
クロスビームモード：0.5〜4m
検出物体 パラレルビームモード：φ25mm以上の不透明体
クロスビームモード：φ15mm以上の不透明体
光軸ピッチ 20mm
光軸数 9
検出幅 160mm
操作電源 DC12V〜24V±10％　リップル10％以下
消費電流 75mA以下
出力モード NPN/PNPオープンコレクタ出力（出力線選択）
負荷電流：50mA（DC30V）以下
残留電圧：2V以下
動作モード ライトオン（全光軸入光時ON動作（1光軸以上遮光時OFF動作））
応答時間 パラレルビームモード：遮光時20ms以下 入光時30ms以下
クロスビームモード：遮光時30ms以下 入光時50ms以下
投光用光源 赤外LED（波長850nm）
表示灯 投光器：電源表示灯（緑色）、スレーブ表示灯／クロスビーム表示灯（青色）
受光器：電源表示灯／入光安定表示灯（緑色）、動作表示灯（橙色）
付帯機能 自動感度補正機能、接近設置時の相互干渉防止機能（パラレルビーム時2台まで）、電源逆接保護、出力短絡保護
材質 ケース：アルミ、前面カバー：ポリカーボネイト、取付部分：亜鉛ダイカスト
保護構造 IP65
使用周囲温度 -10〜+55℃（氷結しないこと）
質量 投光器：約145g、受光器：約150g

FAQ

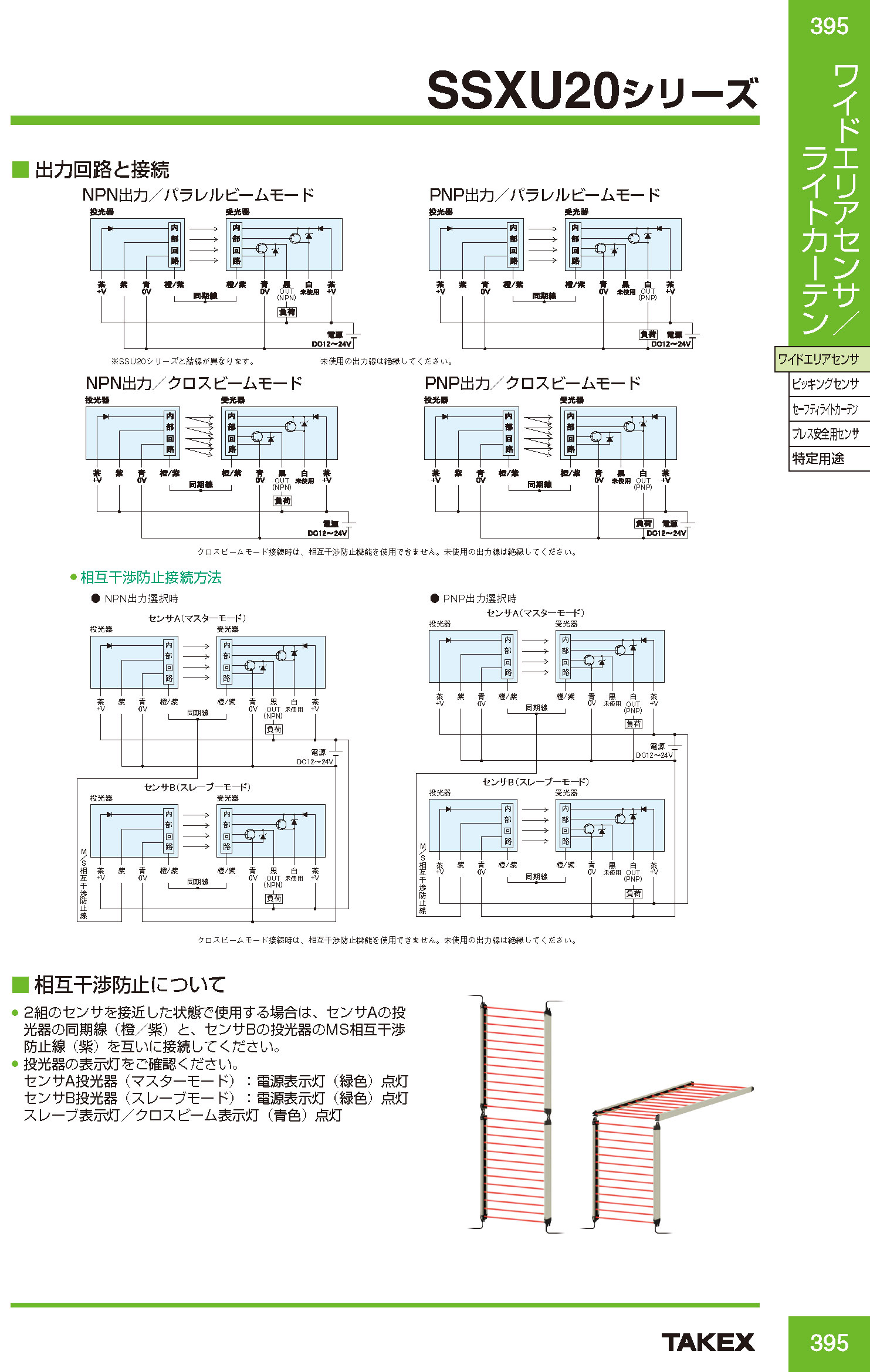

Q：パラレルビームとクロスビームはどのように切り替えますか？ A：投光器の配線（選択線）の接続方法により切り替えることが可能です。詳細は取扱説明書をご確認ください。
Q：最小でどのくらいの大きさのものを検出できますか？ A：クロスビームモードを使用した場合、直径15mm以上の不透明体であれば検出可能です。
Q：2台隣り合わせで設置しても誤動作しませんか？ A：パラレルビームモード使用時に限り、2台までの相互干渉防止機能を搭載しているため、隣接設置が可能です。
Q：屋外で使用することは可能ですか？ A：保護構造はIP65ですが、太陽光（外乱光）の影響を受けやすいため、屋内での使用を推奨します。
Q：検出距離を教えてください。 A：パラレルモード時は0〜4m、クロスビームモード時は0.5〜4mの範囲で動作します。
Q：出力形式はNPNですか？PNPですか？ A：出力線の結線方法により、NPNとPNPのどちらのオープンコレクタ出力としても使用可能な兼用タイプです。
Q：薄いシート状のものを検出したいのですが。 A：クロスビームモードが適しています。斜めの光軸が交差するため、薄いワークでも安定して遮光状態を作ることができます。
Q：筐体の材質は何ですか？ A：アルミおよび亜鉛ダイカストを採用しており、プラスチック製に比べて非常に高い堅牢性を持っています。
Q：取付用のねじは付属していますか？ A：はい、小型3点セムスねじ（M4）が付属しています。
Q：表示灯で安定動作を確認できますか？ A：受光器に「入光安定表示灯（緑色）」が搭載されており、安定して光を受けているか確認しながら調整できます。
