ワイドエリアセンサー超薄型 9.9mm 金属筐体 IP65 検出幅 640mm

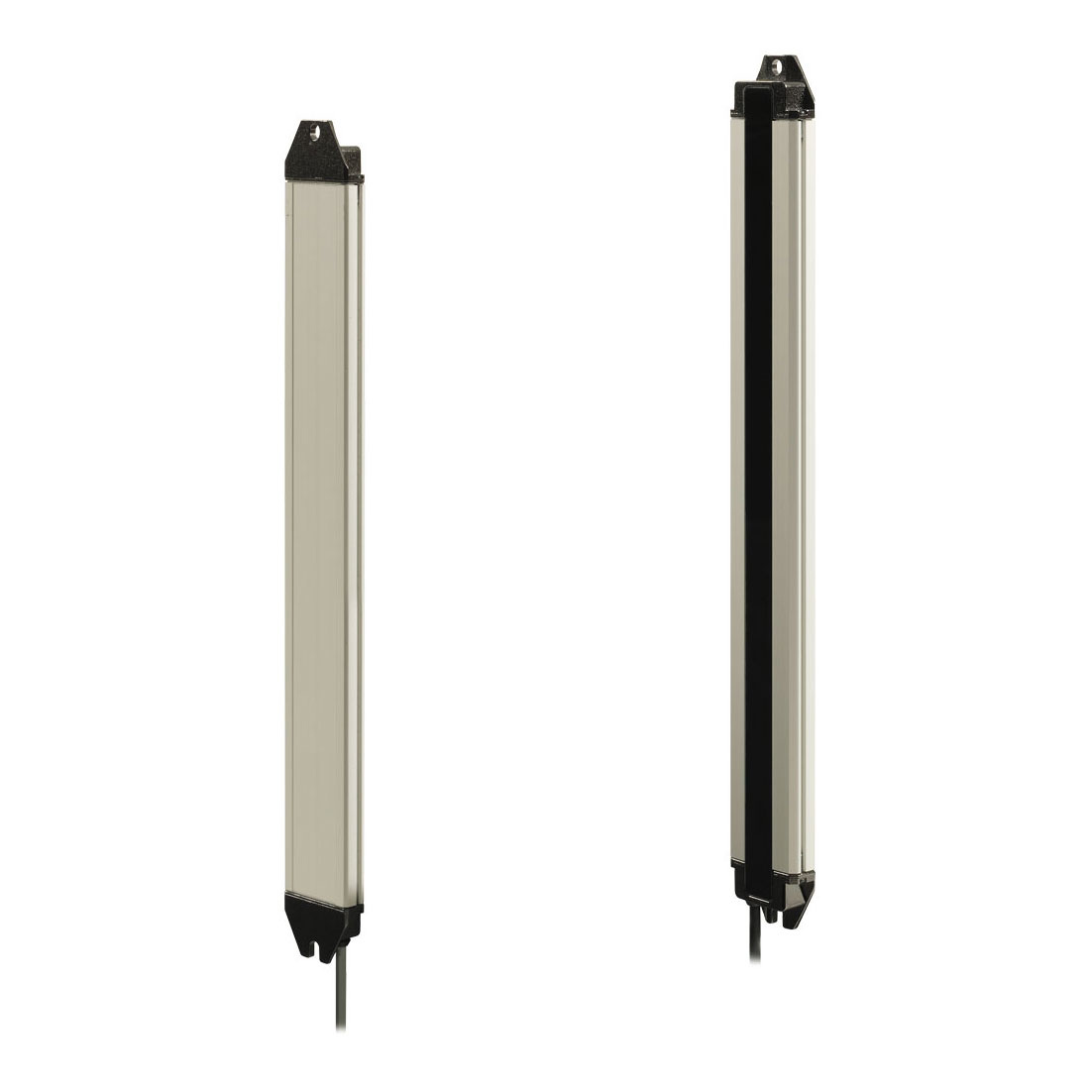

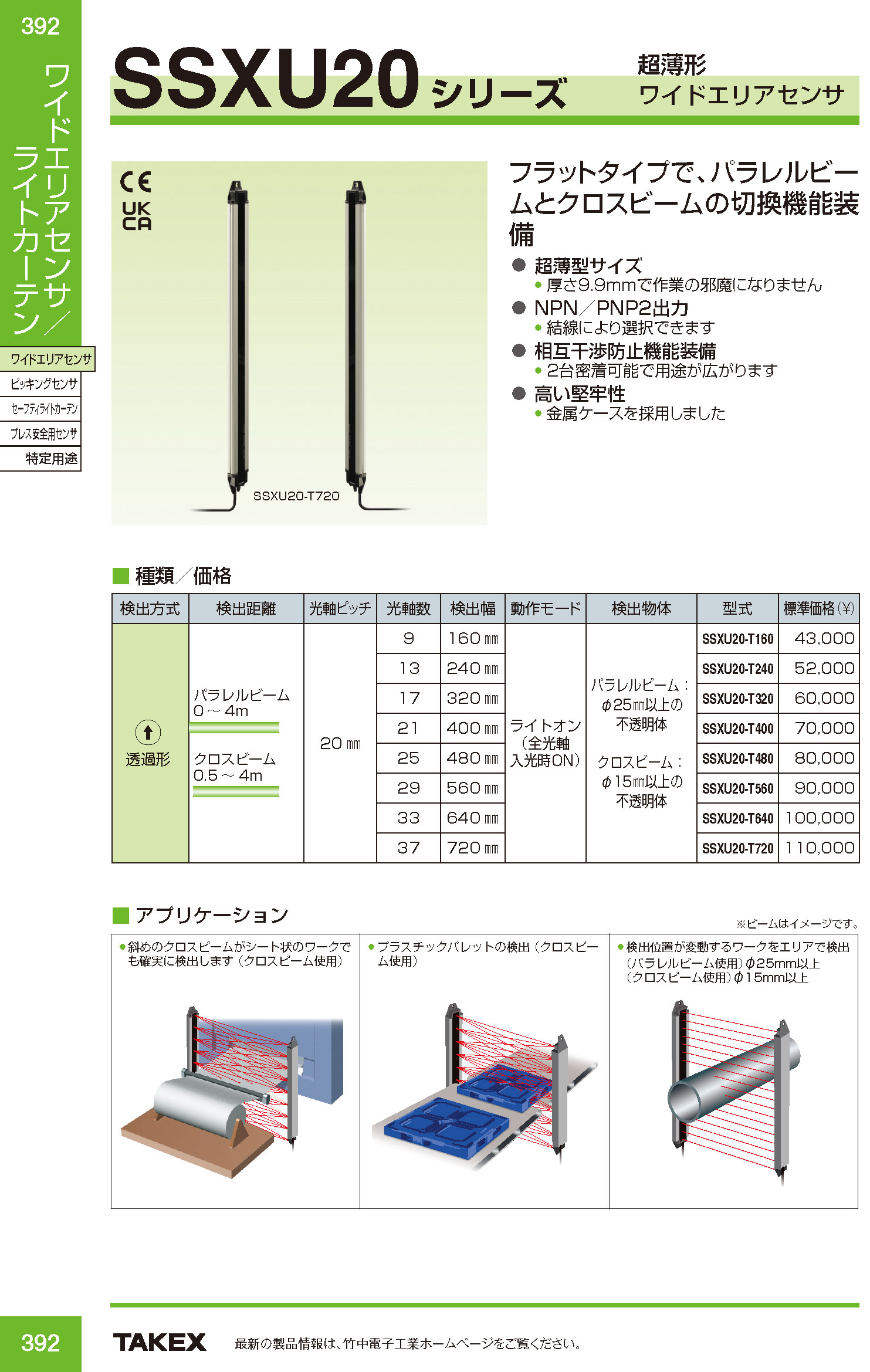

SSXU20-T640 超薄型ワイドエリアセンサー

厚さわずか9.9mmの超スリム形状に、パラレルビームとクロスビームの切替機能を凝縮した高性能エリアセンサーです。

堅牢な金属ケースを採用し、取付スペースが限られた自動化装置やコンベアライン、工作機械の内部など、過酷な産業現場での物体検出に最適です。検出目的に合わせて光軸モードを選択できるため、薄いシート状のワークから不定形な形鋼まで、確実な検出を実現します。

型番： SSXU20-T640
検出方式： 透過形（赤外LED）
検出幅： 640mm（33光軸）
厚み： 9.9mm（超薄形設計）
保護構造： IP65（耐塵・防噴流）
出力形式： NPN/PNPオープンコレクタ（選択式）

この製品が向いている用途

コンベア上のパレット・段ボール検出
ゴム板やプラスチックシートの通過確認
不定形な金属加工品のエリア検出
プレス機械や装置内のワーク有無監視
形鋼など、位置が変動する部材の検知

導入前に確認したいポイント

検出対象の最小径（15mmまたは25mm）
投受光器間の設置距離（最大4m）
取付場所の奥行きスペース（9.9mm厚）
使用環境の粉塵や水の飛沫（IP65対応）
制御機器側の入力仕様（NPN/PNP両対応）

特長

厚さ9.9mmの超薄形・省スペース設計

本体の厚みをわずか9.9mmに抑えた超薄形形状を継承しています。装置の隙間や壁面、金属筐体の内側など、従来のエリアセンサーでは設置が困難だった狭小スペースにもすっきりと収まります。

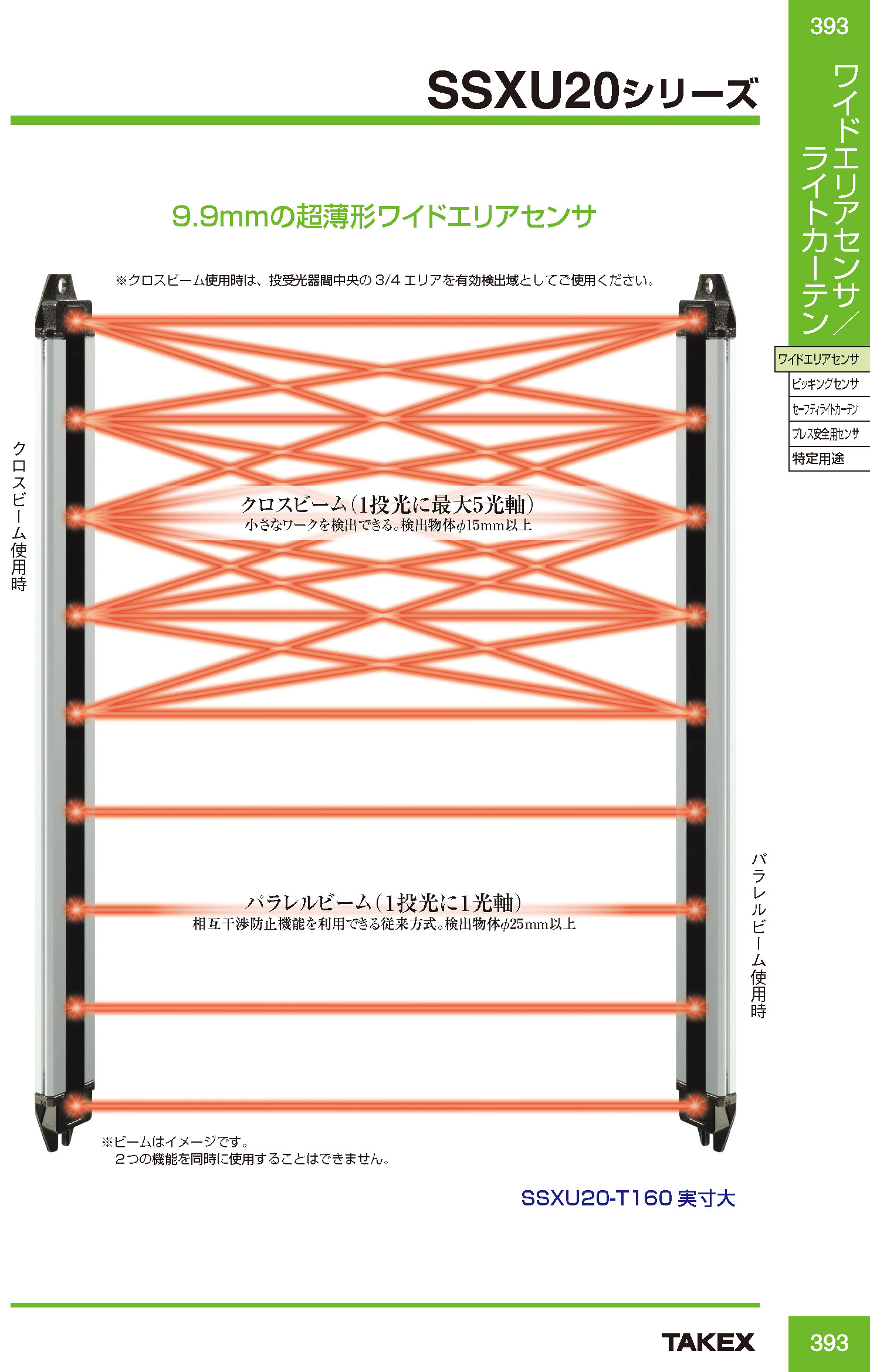

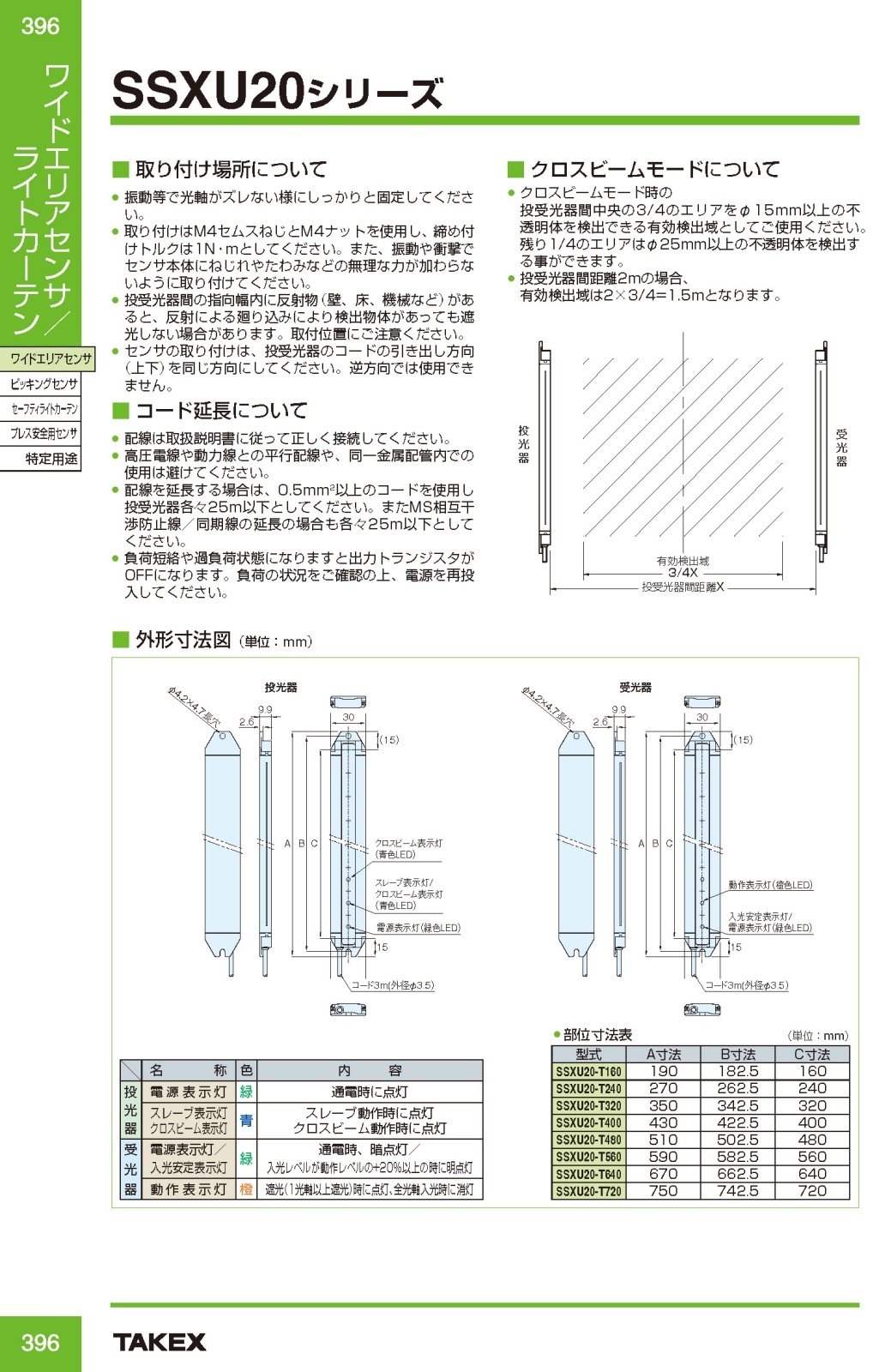

パラレルビームとクロスビームの切替機能

用途に合わせて「パラレルビーム」と「クロスビーム」を切り替えて使用可能です。直進性の高いパラレルビームと、光軸を交差させて死角を減らすクロスビームにより、1台で多様な検出シーンに対応します。

検出能力の大幅な向上（最小φ15mm）

クロスビームモード使用時には、最小φ15mmの不透明体を安定して検出できます。従来のセンサーではすり抜けてしまっていた細いワークや、位置が定まらない搬送物も確実にキャッチします。

過酷な現場に耐える高い堅牢性

30mm×9.9mmのコンパクトサイズながら、堅牢なアルミニウム製金属ケースを採用しています。センター穴取付け構造により、金属筐体への直接取付時にも歪みにくく、産業機械への組み込みに最適です。

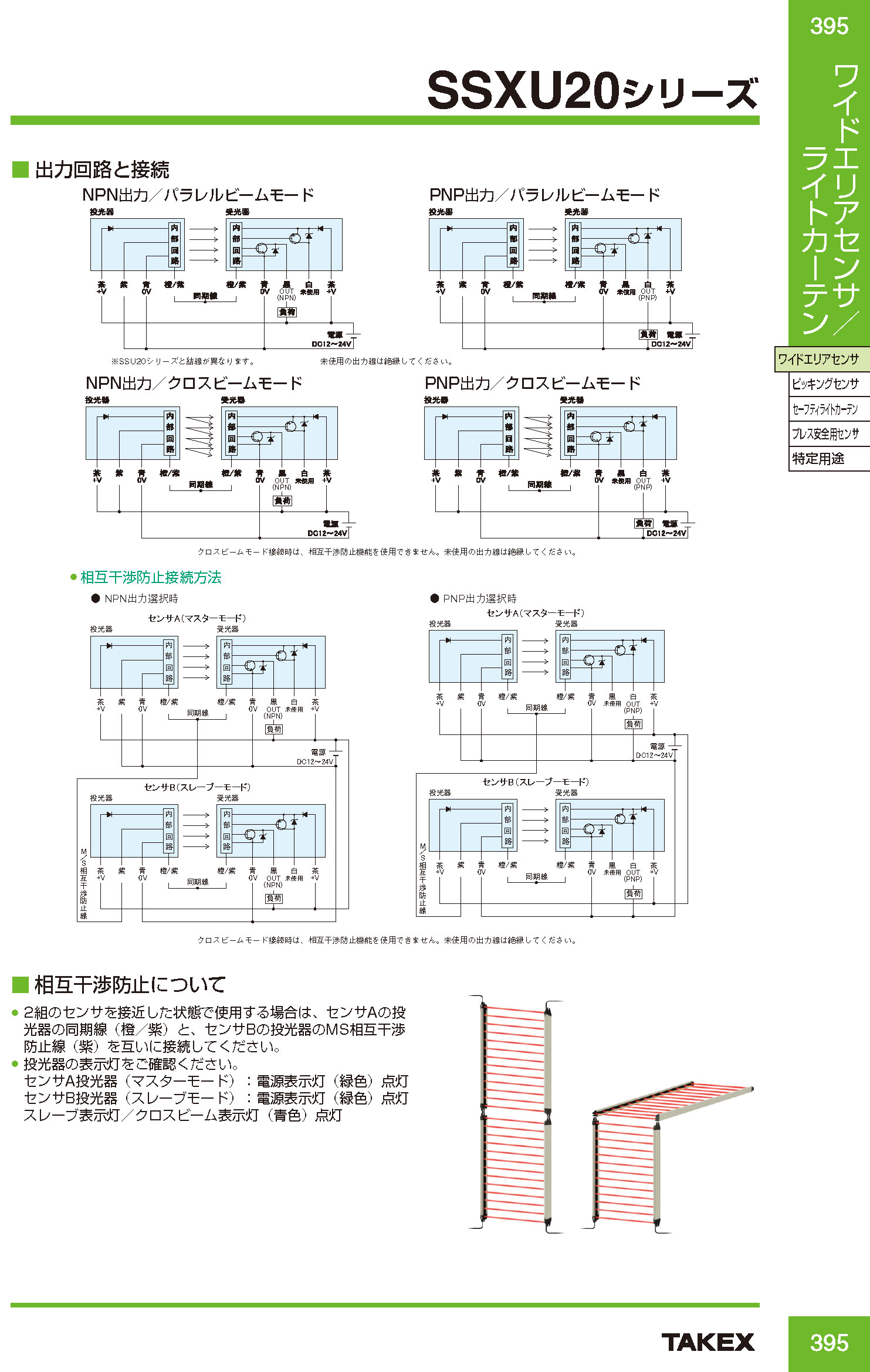

相互干渉防止機能による並列設置

パラレルビームモード使用時には、最大2台までの相互干渉防止機能を搭載しています。広いエリアをカバーしたい場合に投受光器を隣接させて設置することができ、運用の幅が広がります。

シート状ワークを確実に捉えるクロスビーム

印刷物やゴムシートなど、薄いワークの検出にはクロスビームが威力を発揮します。斜めに走る光軸がシートのわずかな変化を捉えるため、1光軸センサーでは不安定だった薄物検出が安定します。

NPN/PNPオープンコレクタ出力を選択可能

出力線を選択することで、NPN出力とPNP出力のどちらにも対応します。海外製PLCや日本国内の制御機器など、接続先の環境を選ばず導入できる汎用性の高さが強みです。

IP65の防滴・防塵性能

保護構造IP65を実現しており、水滴や粉塵が舞う工場環境でも安心して使用可能です。前面カバーには衝撃に強いポリカーボネイトを採用し、長期的な信頼性を確保しています。

    選定時に評価したい強み
    圧倒的な薄さ： 9.9mm厚により、機械設計の自由度を損ないません。
確実な検出： クロスビームにより、1光軸では不安定な不定形ワークもカバー。
頑丈な構造： アルミダイカスト/ケース採用で、樹脂製に比べ衝撃や歪みに強い。
安定動作： 自動感度補正機能を装備し、環境変化による誤動作を低減。

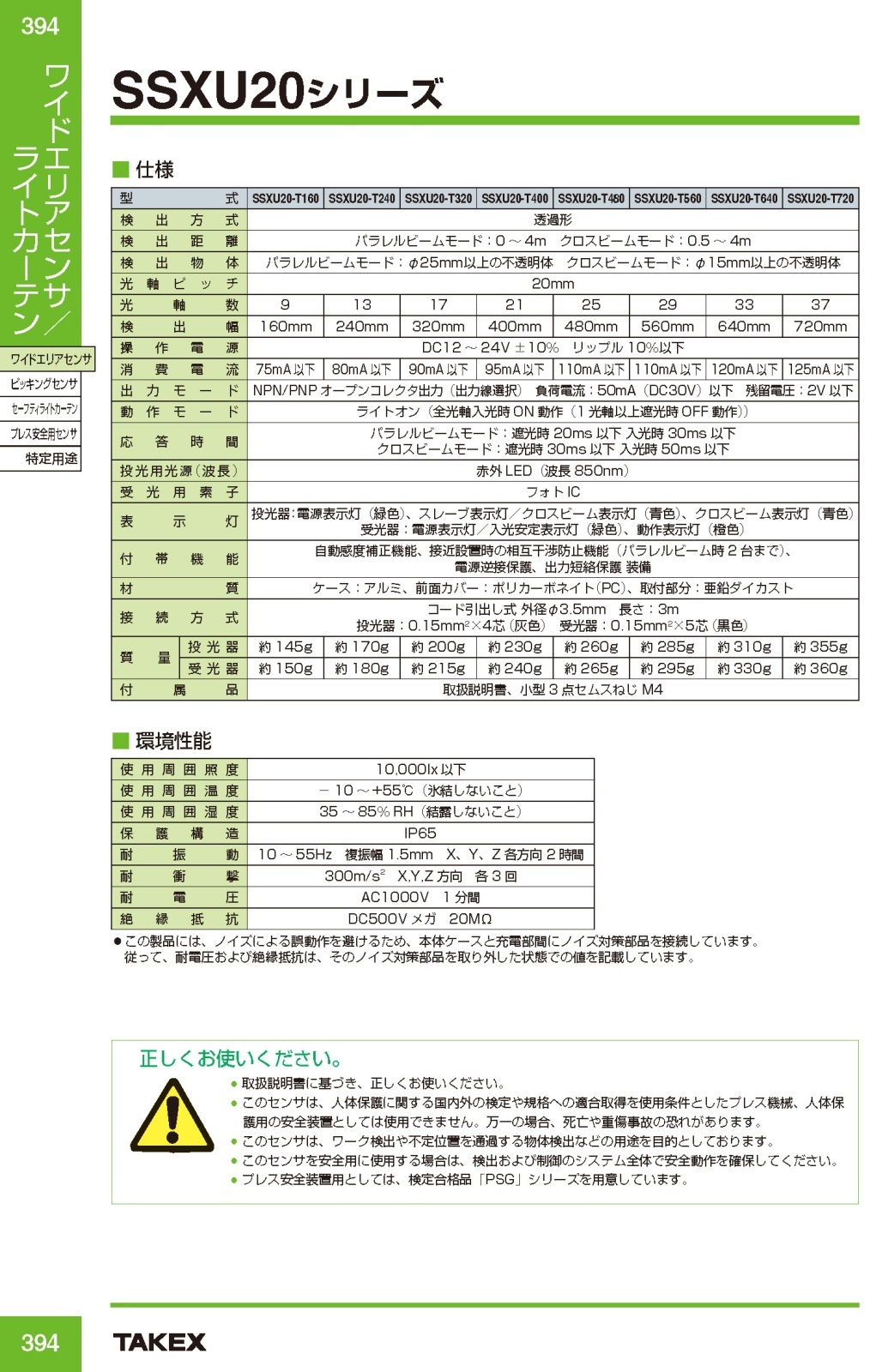

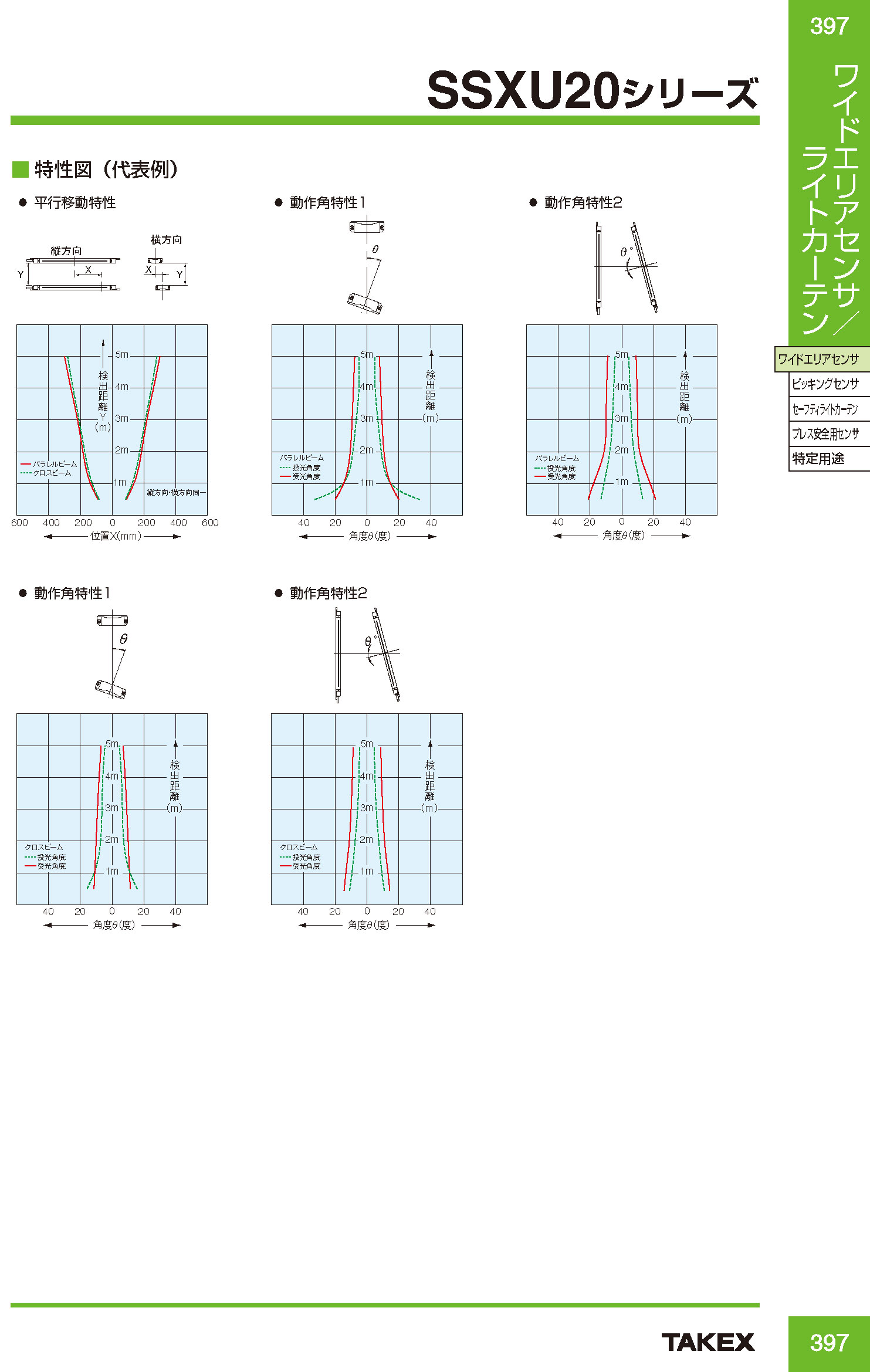

製品仕様

項目	内容
型番	SSXU20-T640
検出方式	透過形
検出距離	パラレルビーム：0〜4m / クロスビーム：0.5〜4m
検出物体	パラレル：φ25mm以上の不透明体 / クロス：φ15mm以上の不透明体
光軸ピッチ / 光軸数	20mm / 33光軸
検出幅	640mm
操作電源	DC12V〜24V±10％（リップル10％以下）
消費電流	120mA以下
出力モード	NPN/PNPオープンコレクタ（出力線選択）負荷：50mA以下
動作モード	ライトオン（全光軸入光時ON / 1光軸以上遮光時OFF）
応答時間	パラレル：遮光20ms/入光30ms以下クロス：遮光30ms/入光50ms以下
光源 / 受光素子	赤外LED（850nm） / フォトIC
表示灯（投光器）	電源（緑）、スレーブ/クロスビーム表示（青）
表示灯（受光器）	電源/入光安定（緑）、動作表示（橙）
保護構造 / 環境性能	IP65 / 使用周囲温度：-10〜+55℃ / 湿度：35〜85％RH
材質	ケース：アルミ / 前面カバー：PC / 取付部：亜鉛ダイカスト
接続方式	コード引出し式（3m） φ3.5mm
質量	投光器：約310g / 受光器：約330g
付属品	取扱説明書、小型3点セムスねじM4

FAQ

Q：パラレルビームとクロスビームはどのように切り替えますか？ A：配線または内部設定により切り替えが可能です。用途に合わせて、検出物体の最小径や応答速度を基準に選択してください。

Q：非常に薄いシート状のワークを検出したいのですが、どちらのモードが良いですか？ A：クロスビームモードを推奨します。光軸を斜めに交差させることで、シート状のワークでも安定して検出できるようになります。

Q：2台を隣接して設置する場合、相互干渉は起きますか？ A：パラレルビームモードでの接続時のみ、最大2台までの相互干渉防止機能が働きます。隣り合って設置しても誤動作を防げます。

Q：NPN出力とPNP出力、どちらの機器にも接続できますか？ A：はい、出力線の選択によってNPNとPNPのいずれかを選択して使用できる「出力線選択方式」を採用しています。

Q：金属製の装置に取り付ける際、センサーの歪みが心配です。 A：本製品は堅牢なアルミケースと亜鉛ダイカストの取付部を採用しているため、金属筐体への取り付けに非常に適しています。

Q：最小でどのくらいの大きさの物体まで検出できますか？ A：クロスビームモード時はφ15mm以上、パラレルビームモード時はφ25mm以上の不透明体であれば検出可能です。

Q：屋外で使用することは可能ですか？ A：保護構造はIP65ですが、使用周囲照度が10,000lx以下となっております。直射日光下など強い外乱光がある場所は避けてください。

Q：動作表示灯で状態を確認できますか？ A：はい。投光器には電源表示灯、受光器には入光安定表示灯（緑）と動作表示灯（橙）が備わっており、施工時の光軸調整も容易です。

Q：電源電圧の指定はありますか？ A：DC12VからDC24V（±10％）の広範囲な電源電圧に対応しています。

Q：検出距離はどのくらいまで離せますか？ A：最大4mまで離して設置可能です。ただし、クロスビームモード時は0.5m以上の距離が必要となります。
