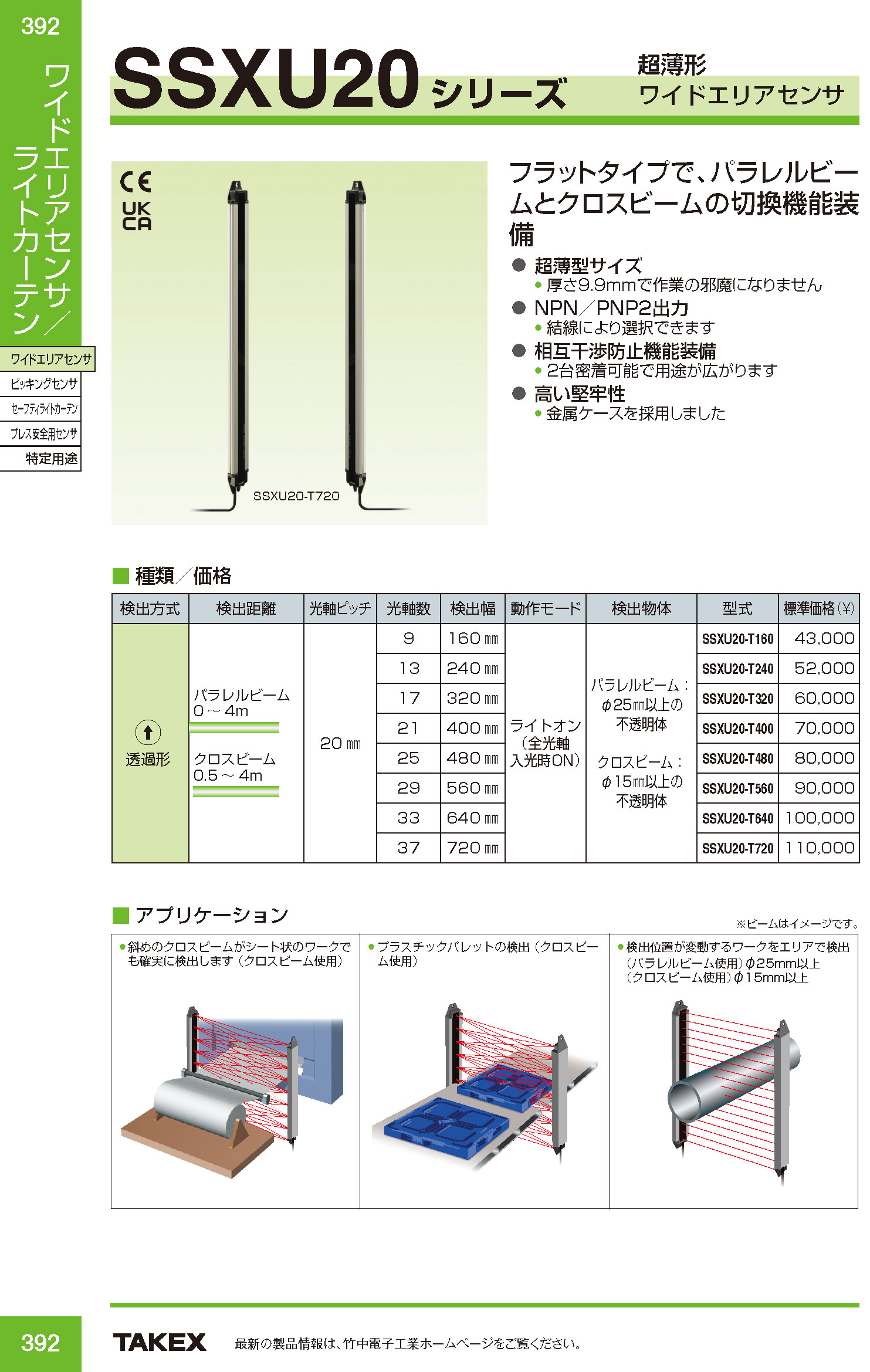

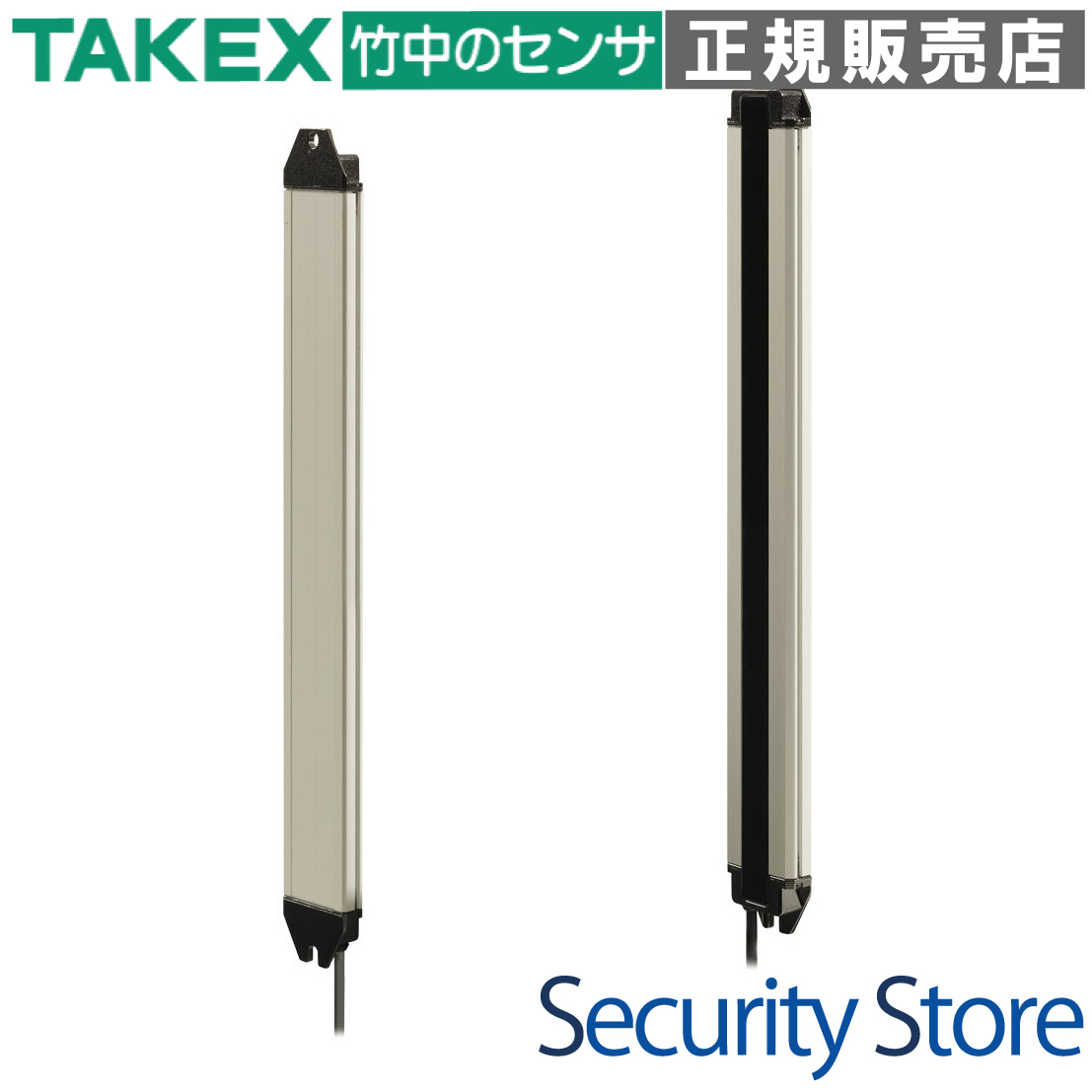

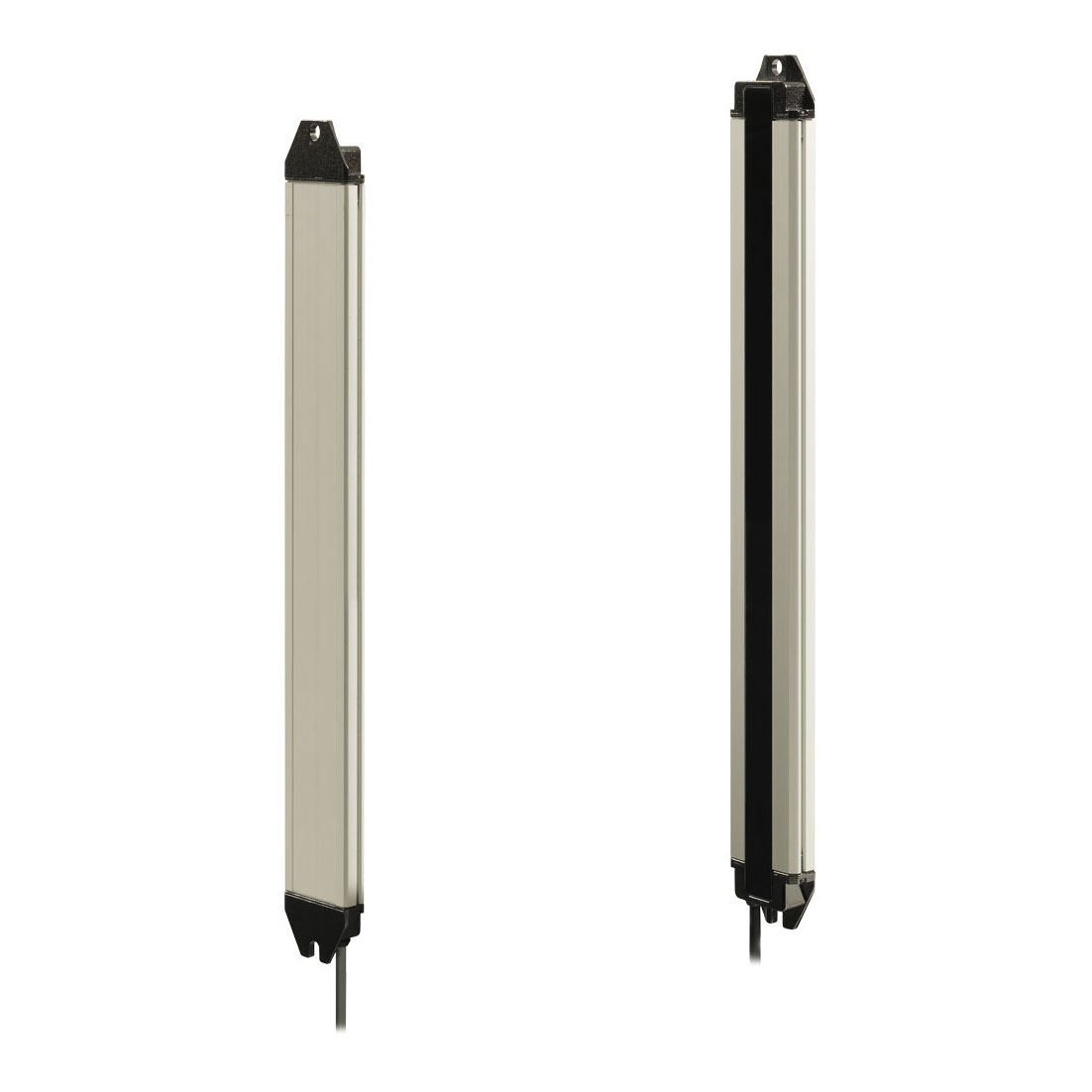

SSXU20-T560 超薄型ワイドエリアセンサー

厚さわずか9.9mmの超薄型設計を実現した、透過形のワイドエリアセンサーです。パラレルビームとクロスビームの切替機能を搭載し、薄いシート状のワークから不規則な形状の物体まで、現場のニーズに合わせた柔軟で高精度な検知を可能にします。

型番： SSXU20-T560
製品名： 超薄型ワイドエリアセンサー
方式 / カテゴリ： 透過形 / エリアセンサー
検知方式： パラレルビーム・クロスビーム切替式
主な用途： ワーク通過検知、パレット検出、不規則形状物の計数
筐体設計： 9.9mm超薄型・堅牢金属ケース採用

この製品が向いている用途

ゴム板やプラスチック板の通過・有無検出
印刷工程でのシート状ワークの確実な検知
金属加工における検出位置が変動するワークの捕捉
コンベア上を流れるプラスチックパレットの検出
形鋼などの不安定な形状の通過検出

導入前に確認したいポイント

検知したい最小物体の直径（15mm以上か25mm以上か）
設置場所の周囲照度が10,000lx以下であるか
投光器と受光器間の距離（最大4m以内）
取り付けスペースの奥行き（9.9mmの隙間があれば設置可能）

特長

9.9mmの超薄形設計による優れた省スペース性

わずか9.9mmという極薄形状を継承しており、装置内のわずかな隙間や、従来のセンサーでは設置が難しかった狭小スペースにもフィットします。機械のデザインを損なうことなく、スマートな組み込みが可能です。

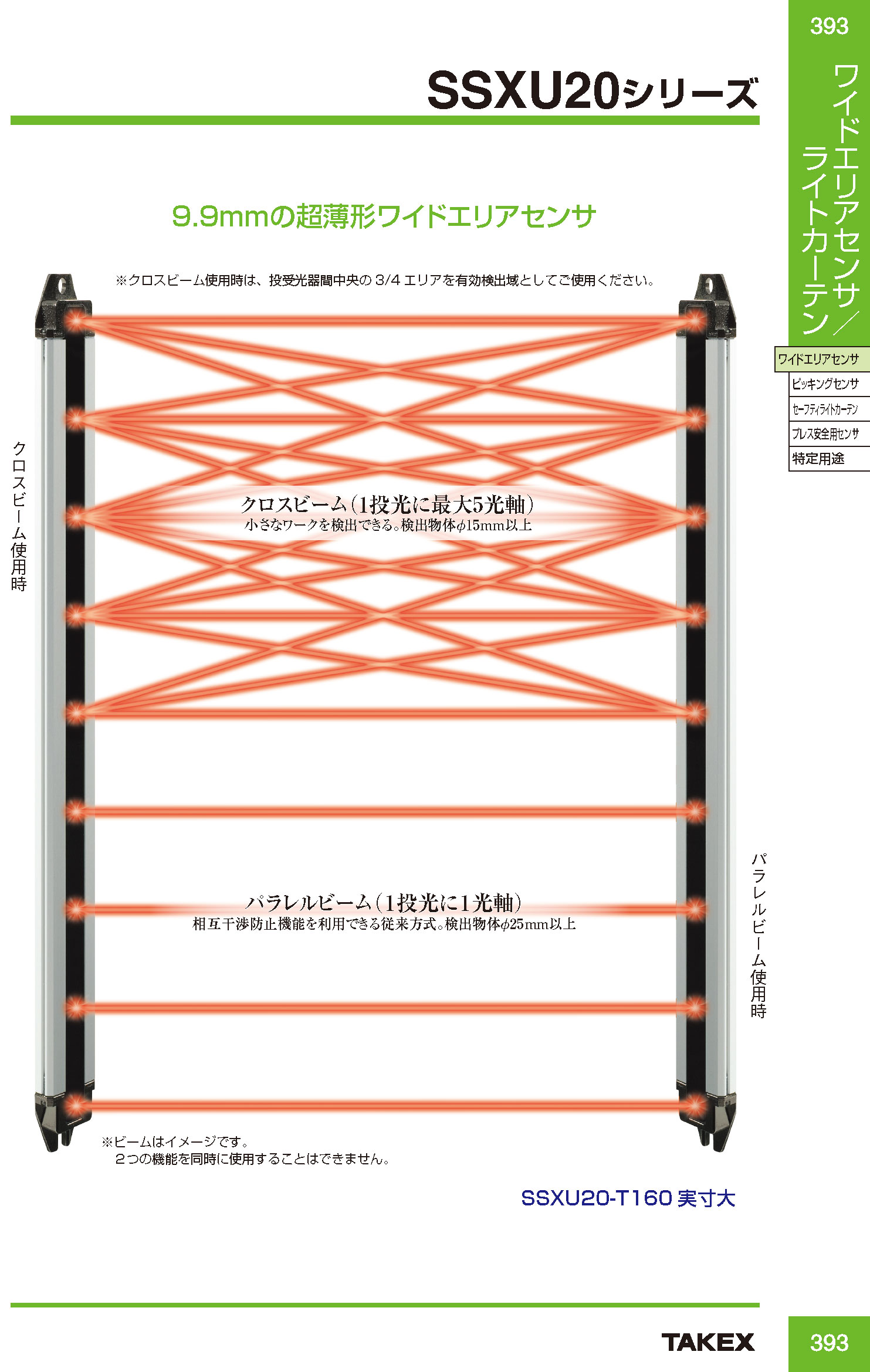

パラレルビームとクロスビームの切替機能搭載

検出目的に応じて、光軸が平行に走る「パラレルビーム」と、斜めに交差する「クロスビーム」を切り替えて使用できます。1台のセンサーで異なる検知ニーズに対応できる汎用性が大きな強みです。

検出能力の大幅な向上と高精度検知

光学設計の見直しにより、検出能力が従来よりも大幅に向上しました。クロスビームモード時にはφ15mm、パラレルビームモード時でもφ25mmの不透明体を確実に捉えます。小さなワークや薄いワークの見逃しを防ぎます。

過酷な環境に耐える高い堅牢性

30mm×9.9mmの断面を持つ堅牢な金属ケースを採用しています。外部からの衝撃に強く、センター穴取付け構造により、金属筐体へのダイレクトな固定にも最適化されています。

シート状ワークを安定検知するクロスビーム

斜めに走るクロスビームを使用することで、パラレルビームでは光軸間をすり抜けてしまうような薄いシート状のワークや、網目状の物体も安定して検出することが可能になります。

相互干渉防止機能による並列設置への対応

パラレルビームモード接続時には、最大2台までの相互干渉防止機能を搭載しています。より広い検知エリアをカバーしたい場合に、センサーを隣接させて設置できるため、用途が大きく広がります。

豊富なラインナップによる最適な選定

検出幅160mmから720mmまで、現場のスケールに合わせた8タイプのラインナップを用意。今回のSSXU20シリーズは、対象物のサイズやコンベア幅に合わせたジャストサイズの選定をサポートします。

視認性に優れた動作表示灯

投光器には電源・モード表示、受光器には安定入光表示灯（緑）と動作表示灯（橙）を装備。施工時の光軸調整や、運用中の稼働状態確認がひと目で容易に行えます。

    選定時に評価したい強み
    設置自由度： 9.9mm厚のため、既存装置への後付けや組み込みが容易。
検知安定性： クロスビームにより、光軸ピッチ以下の隙間があるワークもカバー。
耐久性： アルミケースと亜鉛ダイカスト取付部による高い物理的強度。
施工性： センター穴を利用した強固な固定が可能。



施工・設置ガイド

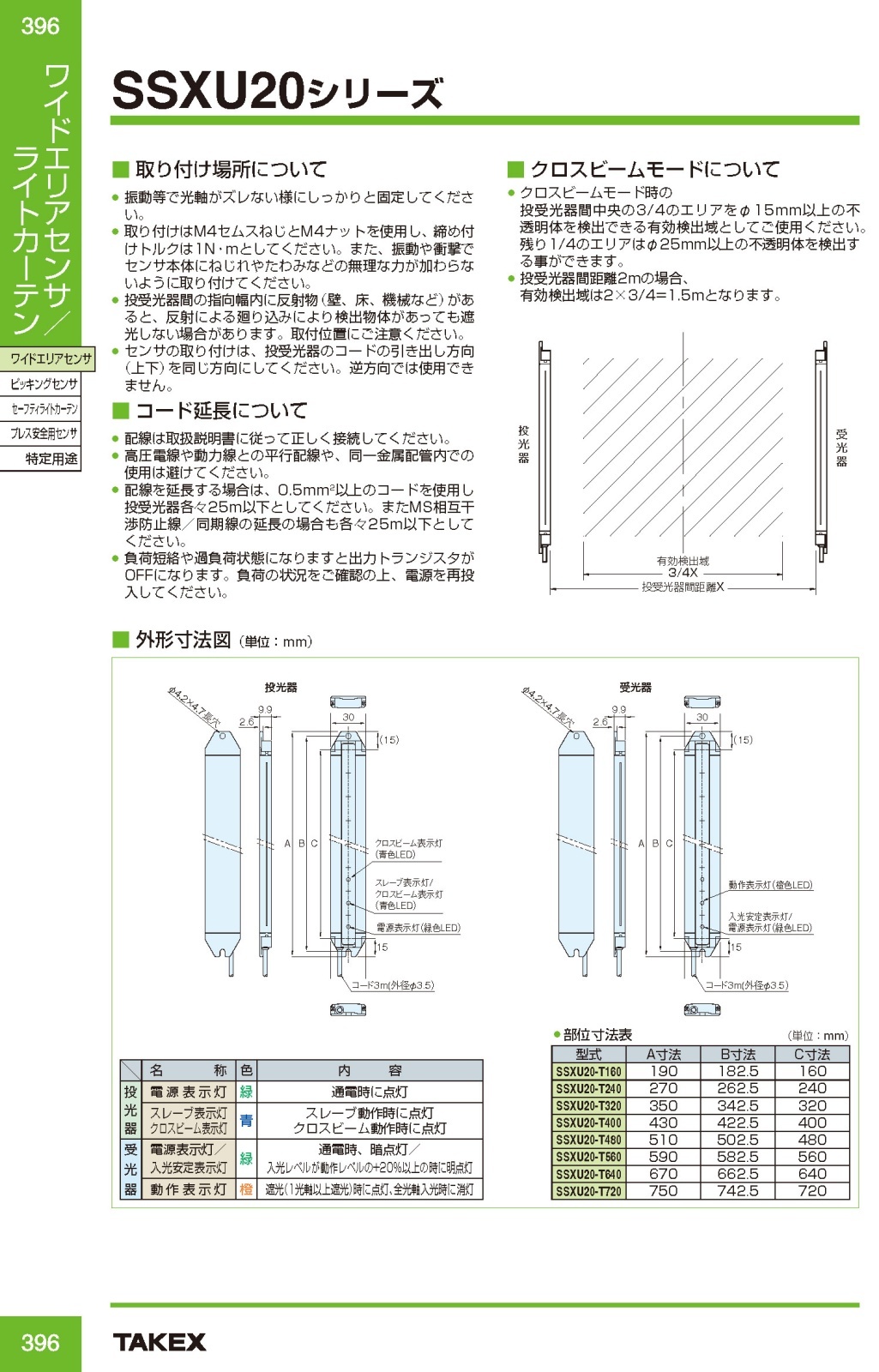

本製品は透過形センサーのため、投光器と受光器を対向させて設置します。金属筐体への取付時は、センター穴を活用することで振動によるズレを最小限に抑えられます。

確認項目	この製品での考え方
取付ピッチ・方法	センター穴取付け方式により、安定した固定が可能です。
光軸合わせ	受光器の「入光安定表示灯（緑）」が点灯するように位置を調整してください。
モード選択	薄いワークや小さなワークを検知する場合は、クロスビームモードを推奨します。

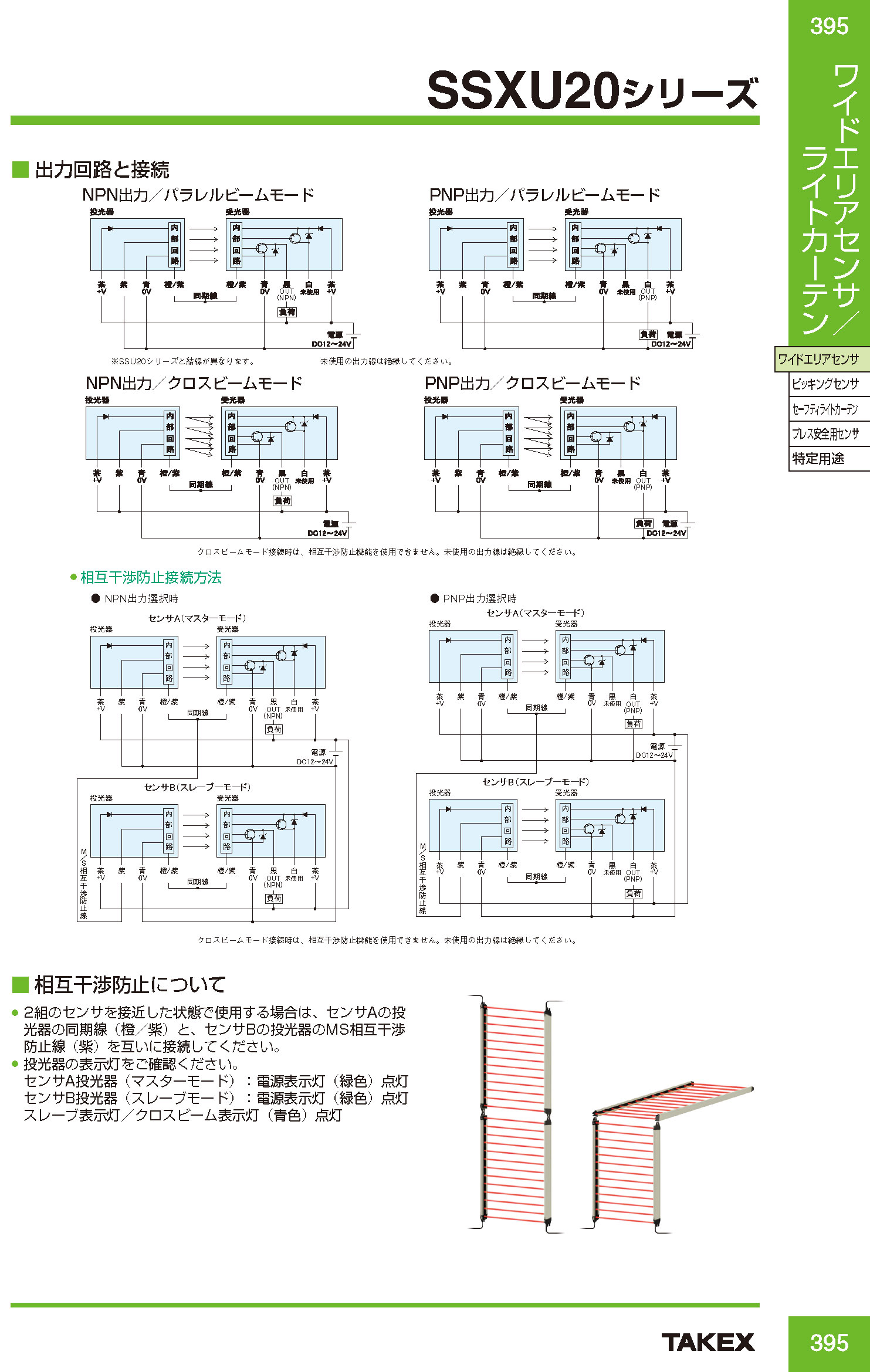

配線処理	コード引出し式（3m）を採用。NPN/PNPは出力線の選択により切り替え可能です。

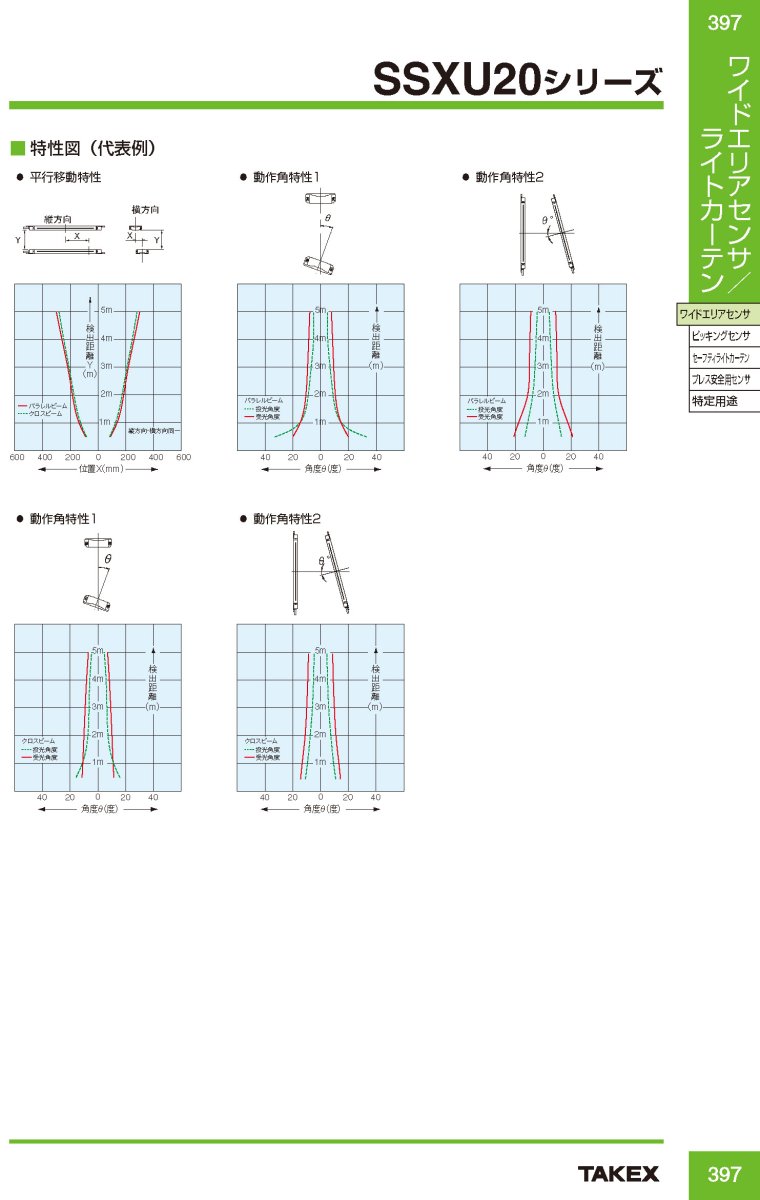

製品仕様

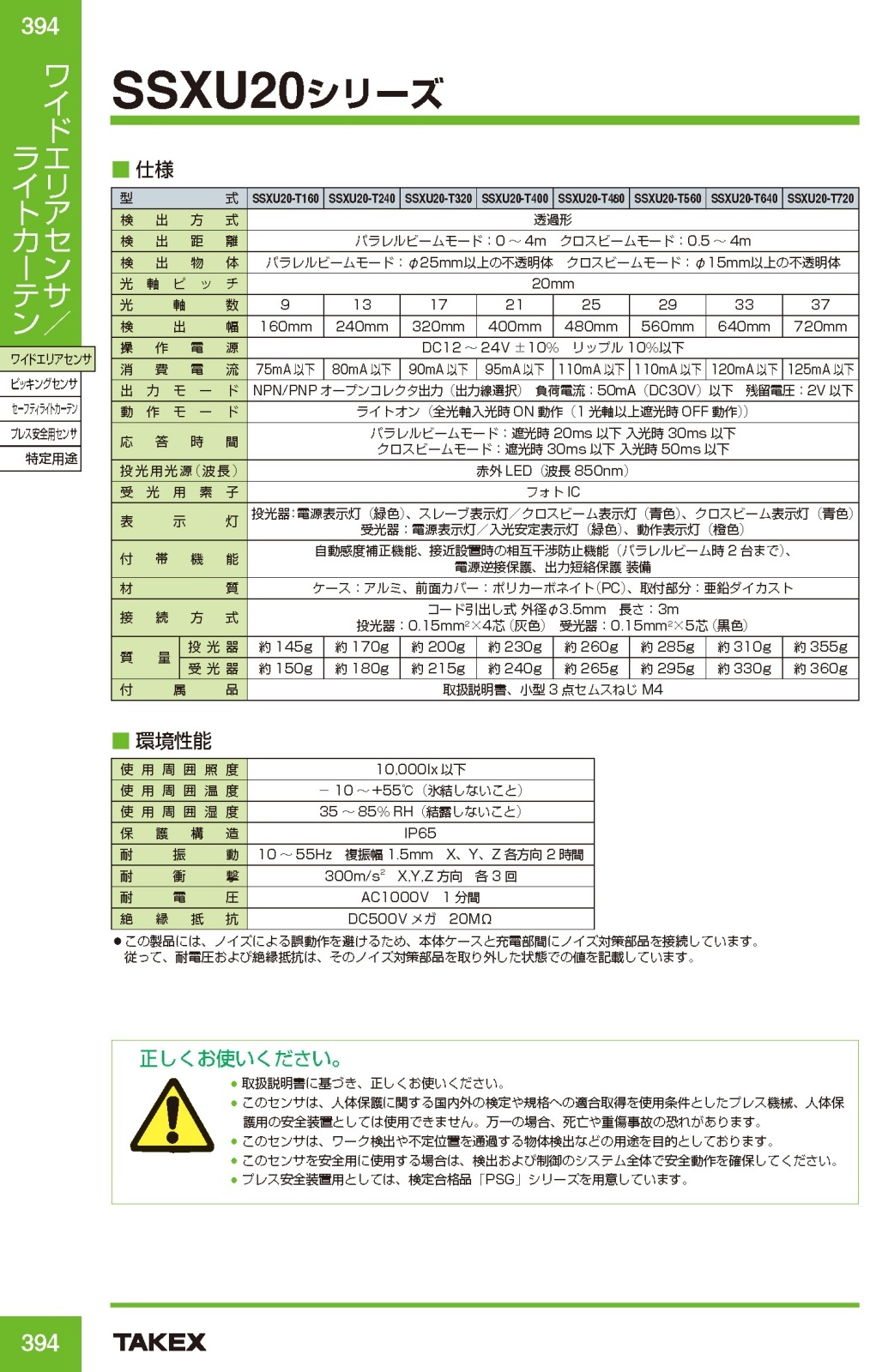

項目	内容（SSXU20シリーズ代表値）
型番	SSXU20-T560 (仕様データはシリーズ共通T640参照)
検出方式	透過形
検出距離	パラレルビームモード：0〜4m クロスビームモード：0.5〜4m
検出物体	パラレル：φ25mm以上の不透明体クロス：φ15mm以上の不透明体
光軸ピッチ	20mm
光軸数	33 (T640の場合)
検出幅	640mm (T640の場合)
操作電源	DC12V〜24V±10％　リップル10％以下
消費電流	120mA以下
出力モード	NPN/PNPオープンコレクタ出力（出力線選択）負荷電流：50mA（DC30V）以下、残留電圧：2V以下
動作モード	ライトオン（全光軸入光時ON動作／1光軸以上遮光時OFF動作）
応答時間	パラレル：遮光時20ms以下／入光時30ms以下クロス：遮光時30ms以下／入光時50ms以下
投光用光源	赤外LED（波長850nm）
表示灯	投光器：電源(緑)、スレーブ/クロス(青) 受光器：電源/入光安定(緑)、動作(橙)
保護構造 / 環境	IP65 / 使用周囲温度：-10〜+55℃ / 湿度：35〜85％RH
材質	ケース：アルミ、前面カバー：ポリカーボネイト、取付部：亜鉛ダイカスト

FAQ

Q：パラレルビームとクロスビームの違いは何ですか？ A：パラレルビームは対向する光軸が平行に飛び、φ25mm以上の物体を検知します。クロスビームは光軸を斜めに交差させることで、光軸間の隙間を埋め、φ15mmまでのより小さな物体や薄いシート状のワークを安定して検知できます。

Q：厚み9.9mmとはどこの部分のことですか？ A：センサー本体の奥行きサイズです。この薄さにより、装置のフレーム内や狭い通路などへの設置が容易になっています。

Q：NPNとPNPのどちらの出力に対応していますか？ A：両方に対応しています。配線時の出力線選択によって、NPNまたはPNPのいずれかを選んで使用することができます。

Q：センサーを2台並べて設置することはできますか？ A：はい、パラレルビームモード使用時に限り、相互干渉防止機能を利用して最大2台まで接近設置が可能です。

Q：どのようなワークの検知に適していますか？ A：ゴム板、プラスチックパレット、印刷用シート、金属形鋼など、形状が不安定なものや位置が変動するワークのエリア検知に最適です。

Q：屋外で使用することは可能ですか？ A：保護構造IP65を有していますが、使用周囲照度が10,000lx以下という制限があります。直射日光が当たる場所などでは誤動作の可能性があるため、屋内または遮光対策を施した環境での使用を推奨します。

Q：検出距離はどのくらいまで対応していますか？ A：最大4mまでの検出が可能です。ただしクロスビームモード時は、安定検出のため0.5m以上の距離を離して設置してください。

Q：応答速度はどのくらいですか？ A：パラレルビームモードで遮光時20ms以下、クロスビームモードで遮光時30ms以下です。高速で通過するワークにも十分対応可能です。

Q：付属品は何が含まれますか？ A：取扱説明書と、取付用の小型3点セムスねじ(M4)が付属しています。

Q：金属製の筐体に取り付ける際の注意点はありますか？ A：本製品は堅牢な金属ケースを採用しており、センター穴を利用することで金属筐体へも確実に固定できます。ただし、本体ケースと充電部間にノイズ対策部品が入っているため、絶縁試験の際はご注意ください。
