超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T720]

超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T720]

販売価格: 会員のみ販売

商品詳細

エリアセンサー 透過形 超薄型 検出幅720mm IP65

SSXU20-T720 超薄型ワイドエリアセンサー

厚さわずか9.9mmの極薄設計を実現した、透過形ワイドエリアセンサーです。パラレルビームとクロスビームの切替機能を搭載し、微小なワークから不定形な物体まで、設置環境に合わせた最適な検出モードを選択できます。

  • 型番： SSXU20-T720
  • 方式： 透過形（赤外LED）
  • 検出幅 / 光軸数： 720mm / 37光軸
  • 検出距離： 最大4m（パラレル/クロス共に）
  • 主な用途： コンベア上のワーク検出、ゴム・プラスチック板の有無確認、形鋼の通過検出
  • 電源： DC12V〜24V

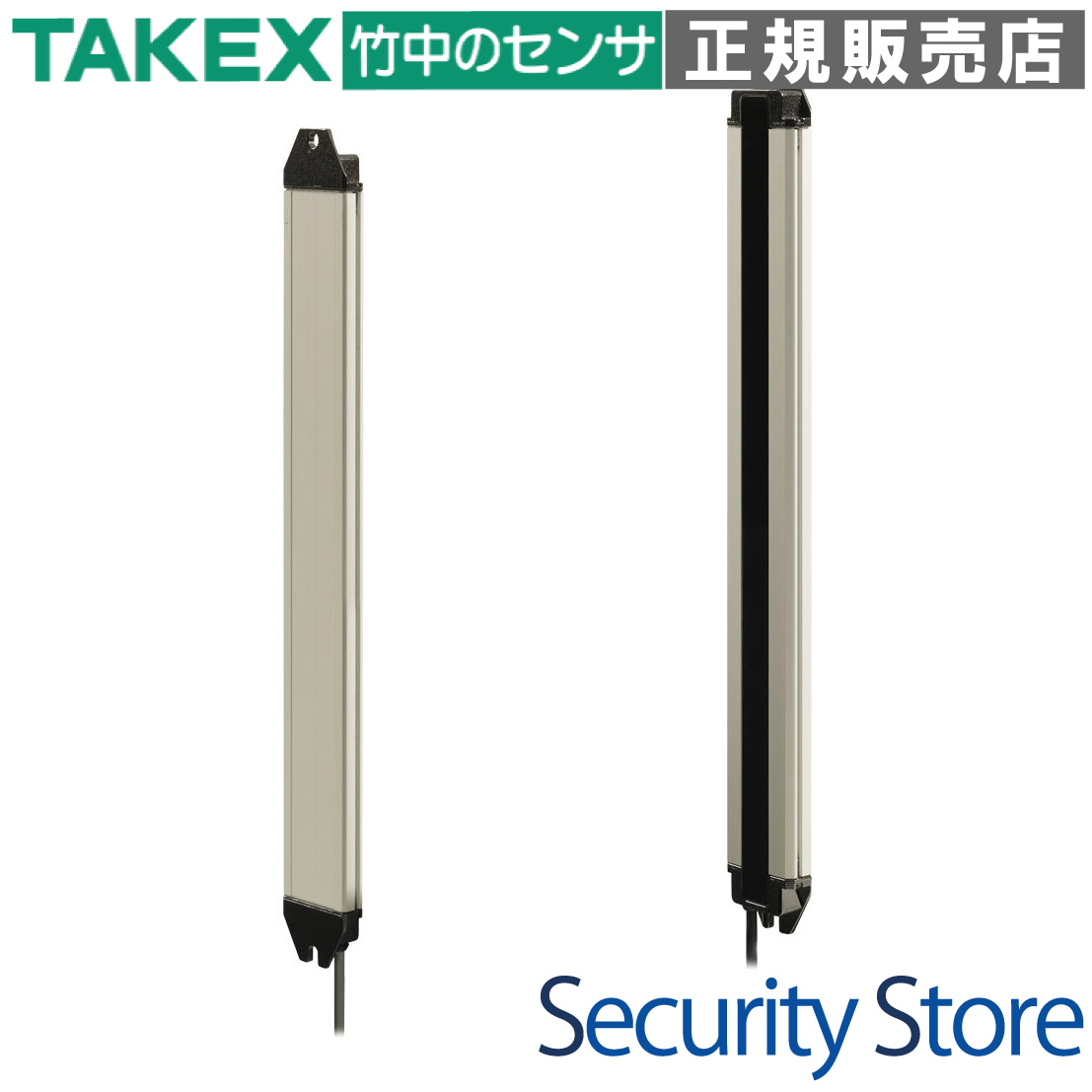

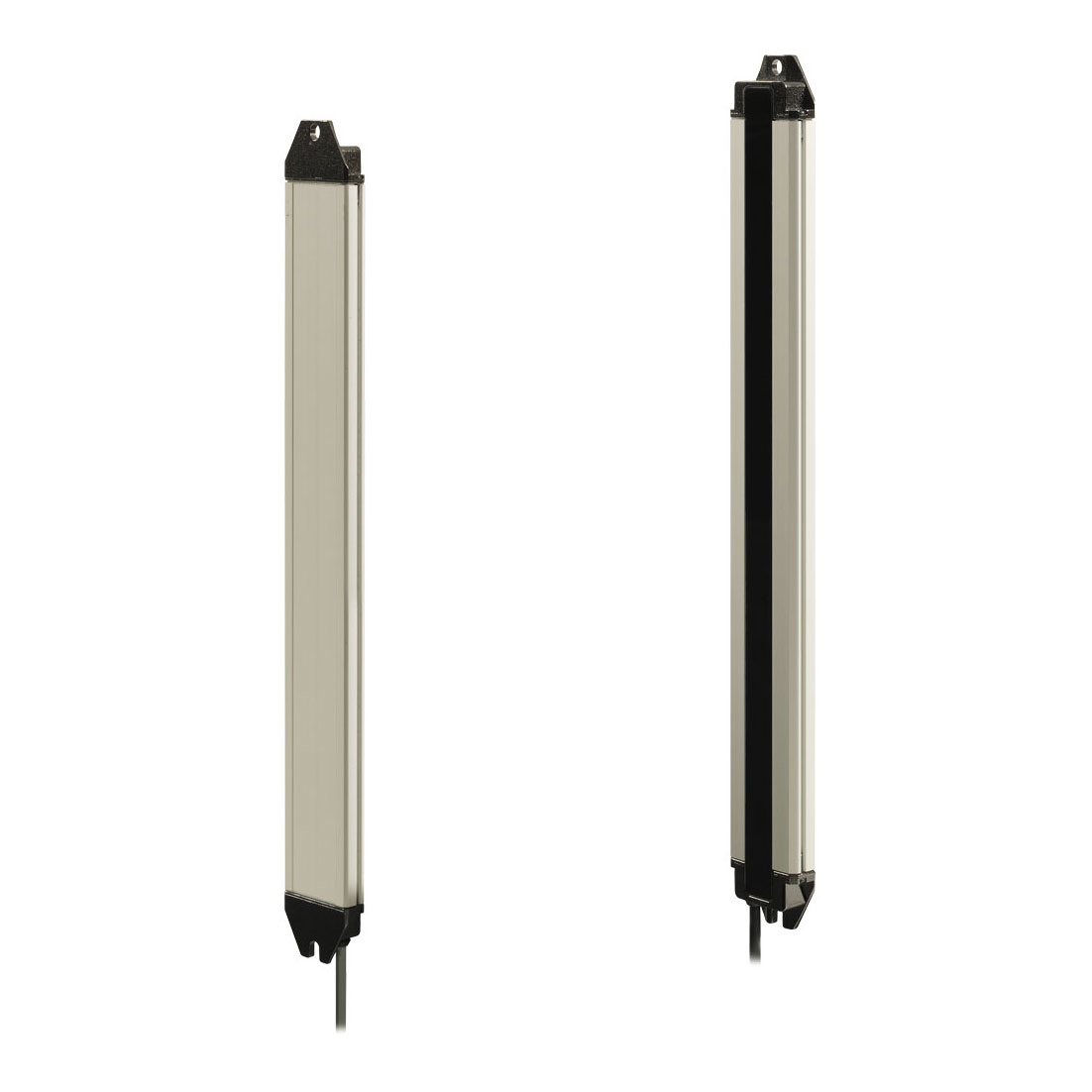

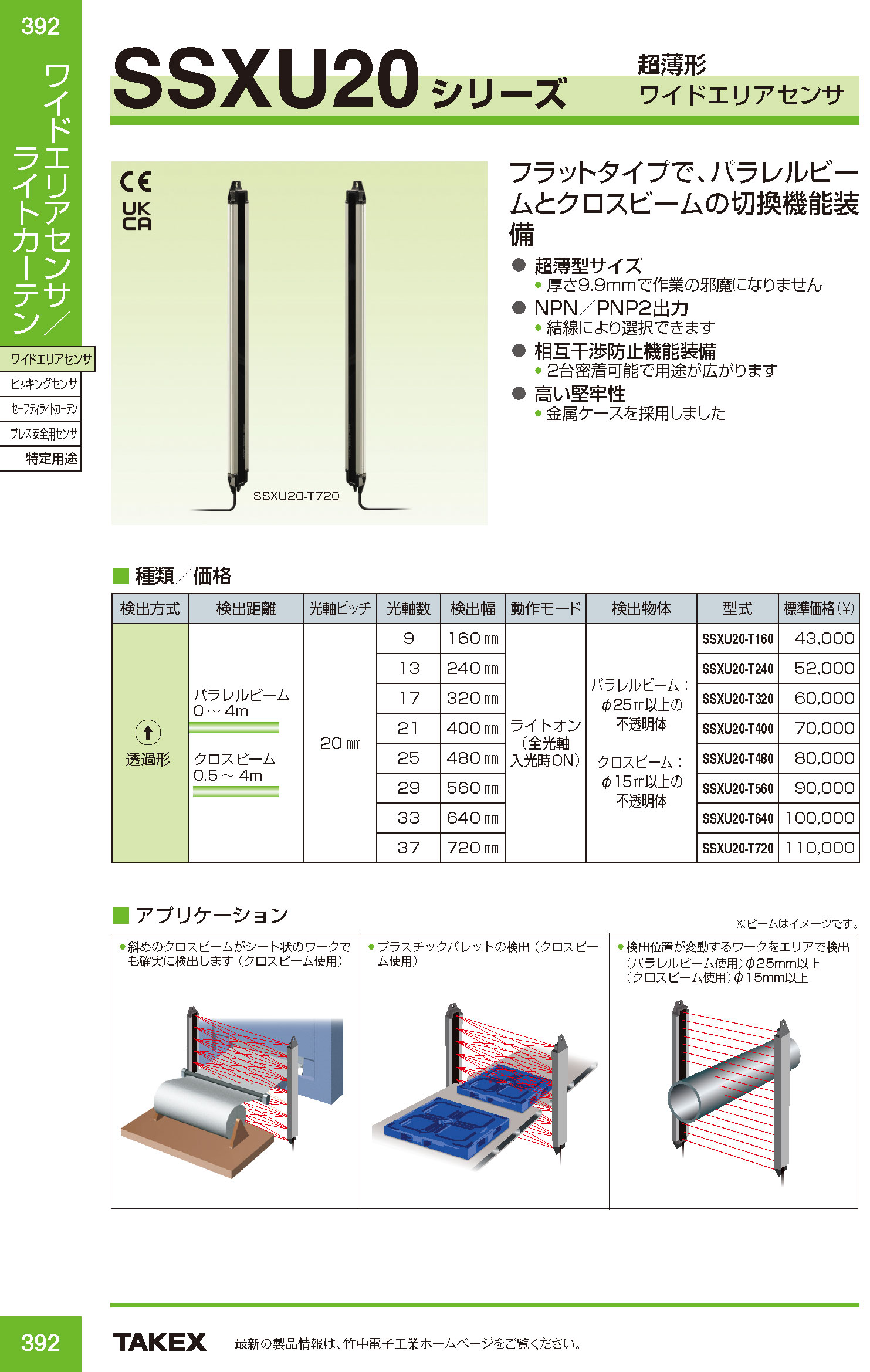

SSXU20-T720 超薄型ワイドエリアセンサー 製品画像

この製品が向いている用途

  • 装置内の狭小スペースへの取り付け
  • シート状や板状ワークの弛み・通過検出
  • パレットや形鋼など、位置が変動する大型ワークの検出
  • 金属筐体への埋め込み設置

導入前に確認したいポイント

  • 検出対象物の最小サイズ（φ15mm〜φ25mm以上）
  • 設置場所の周囲照度（10,000lx以下）
  • 必要な検出幅（本モデルは720mm）
  • 出力形式の選択（NPN/PNPオープンコレクタ）

特長

9.9mmの超薄形ボディで省スペース設置に対応

本体の厚みをわずか9.9mmに抑えた超薄型形状を継承しています。装置の隙間や壁面にフィットするため、従来のセンサーでは設置が難しかった狭いスペースでも、突き出しを抑えたスマートな取り付けが可能です。

パラレルビームとクロスビームの切替機能を搭載

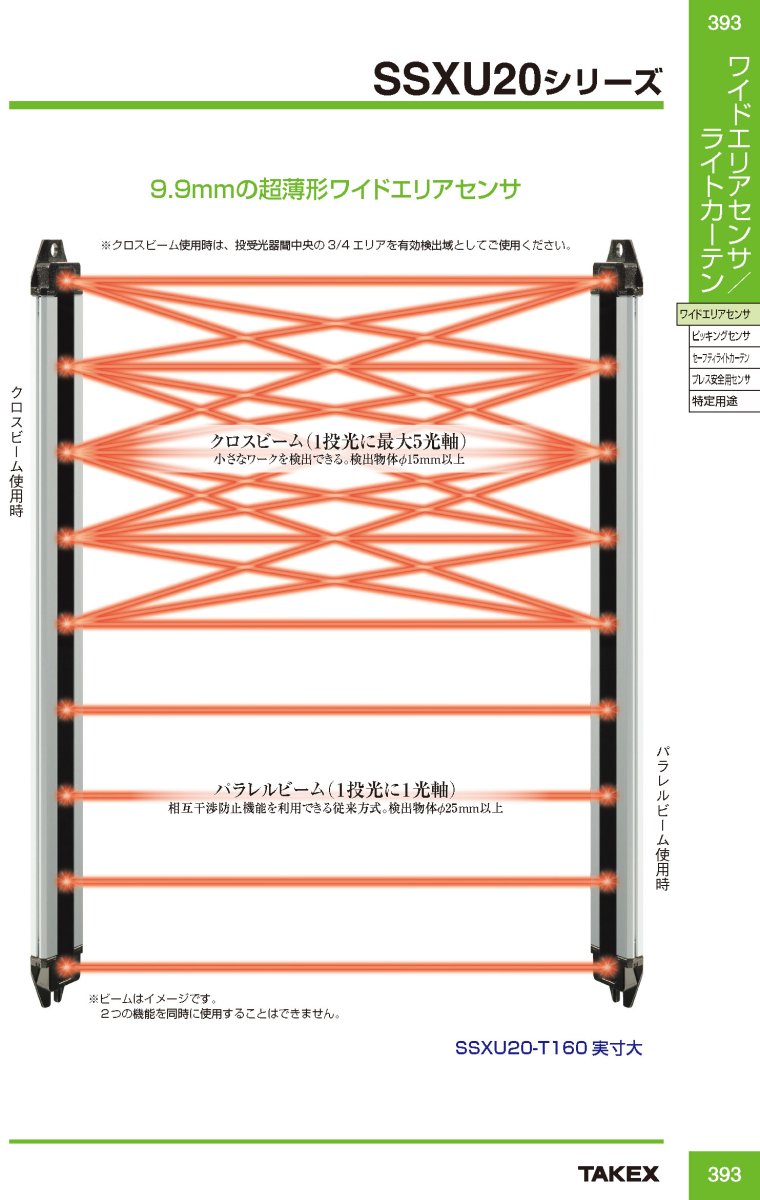

検出目的に合わせて、光軸が平行な「パラレルビーム」と、光軸が交差する「クロスビーム」を切り替えて使用できます。1台のセンサーで異なる検出特性を使い分けられるため、汎用性が大幅に向上しています。

微小ワークも見逃さない検出能力の向上

クロスビームモードを使用することで、検出能力が大幅にアップします。パラレルビーム時ではφ25mm以上の物体が対象ですが、クロスビーム時ならφ15mm以上の微小な不透明体も確実に検出可能です。

金属ケース採用による高い堅牢性

30mm×9.9mmのコンパクトサイズながら、堅牢なアルミおよび亜鉛ダイカスト製の金属ケースを採用しています。センター穴取付け構造により、金属筐体への強固な固定が可能で、産業現場の厳しい環境下でも安定して動作します。

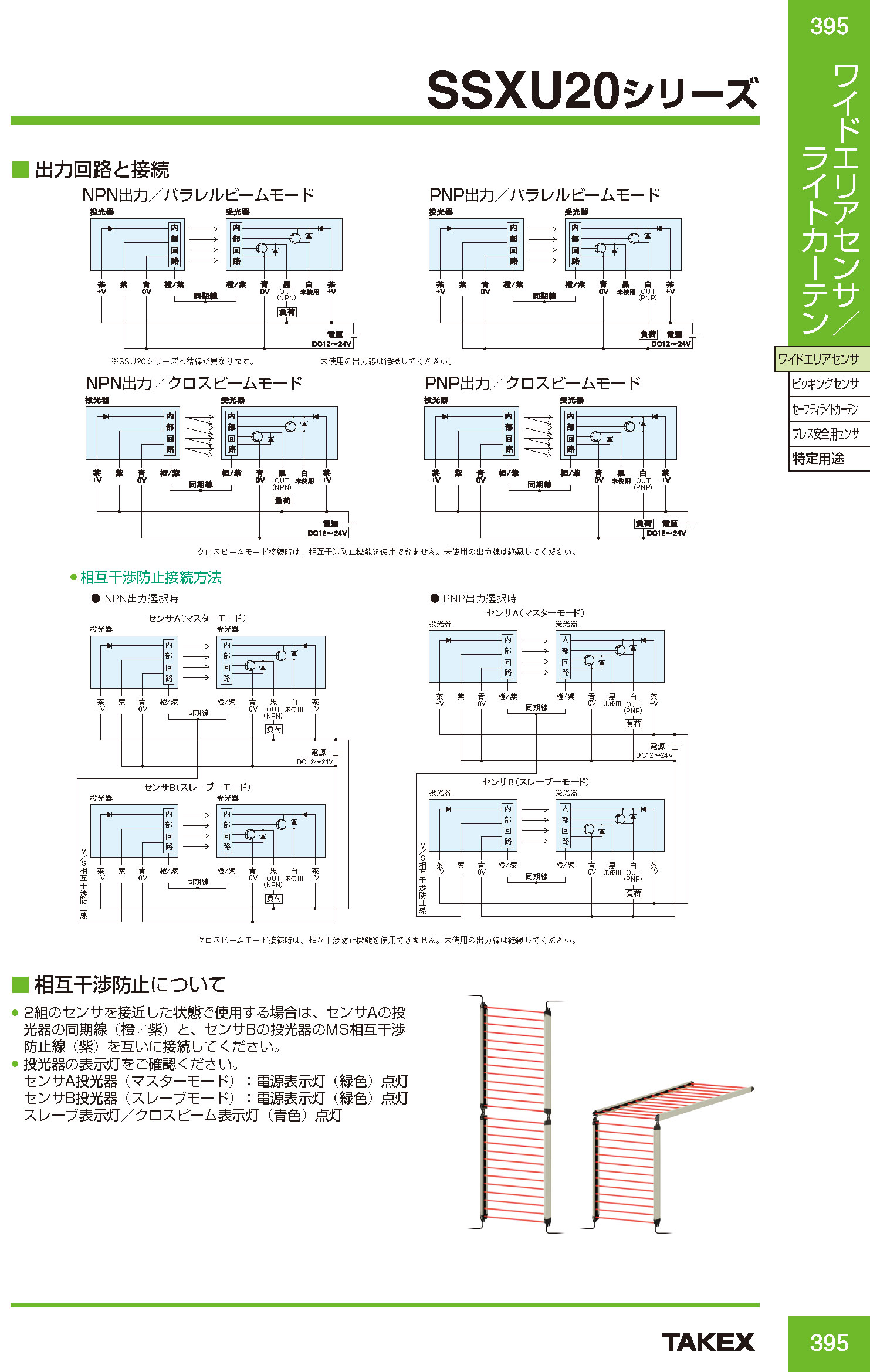

相互干渉防止機能による並列設置の実現

パラレルビームモード接続時には、最大2台までの相互干渉防止機能を搭載しています。広いエリアをカバーしたい場合にセンサーを隣接して設置することができ、物流ラインや大型装置での用途が広がります。

多様なワーク形状に対応する安定検出

斜めに走るクロスビームを活用することで、シート状の薄いワークや、形鋼のように1光軸のセンサーでは検出が不安定になりやすい形状の物体も、エリア全体で安定して捉えることができます。

視認性に優れた表示灯システム

投光器には電源やモードを示す青色LED、受光器には入光安定度を示す緑色LEDや動作を示す橙色LEDを配置。施工時の光軸調整や運用時の状態確認がスムーズに行えます。

IP65の保護構造と高い環境耐性

防塵・防噴流性能を示すIP65に準拠しており、水滴や粉塵が舞う工場環境でも安心して使用できます。耐振動・耐衝撃性能も備えており、機械可動部付近への設置にも適しています。

選定時に評価したい強み

  • 設置の自由度： 10mmを切る薄さで、装置のデザインを損なわず取付可能。
  • 柔軟なモード選択： ワークの大きさに応じてビームモードを最適化。
  • 施工性： 3mのロングコードとセンター穴構造で配線・取付が容易。
  • 信頼の保護機能： 電源逆接保護、出力短絡保護を標準装備。

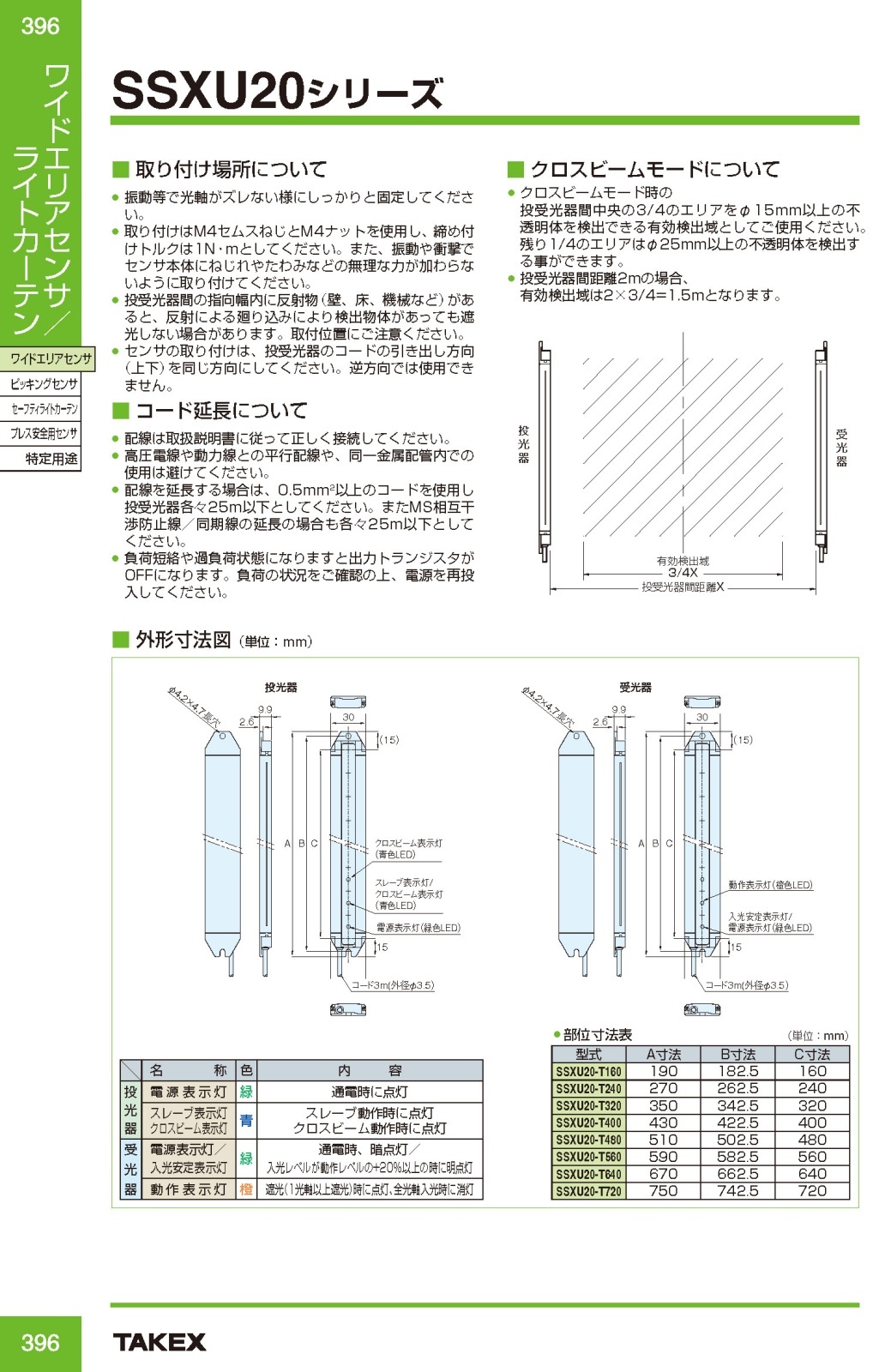

施工・設置ガイド

本製品は投光器と受光器を対向させて設置します。金属筐体へ取り付ける際は、付属のネジを使用し、センター穴を利用することで光軸のズレを最小限に抑えた固定が可能です。

確認項目 この製品での考え方
光軸調整 受光器の安定表示灯（緑）が点灯するように位置を調整してください。
干渉対策 2台隣接させる場合は、パラレルビームモードを選択し、干渉防止機能を活用してください。
最小検出物体 検出物体の大きさに合わせ、φ15mmならクロス、φ25mmならパラレルを選択してください。
配線距離 標準で3mのコードが付属しています。延長時は電圧降下にご注意ください。

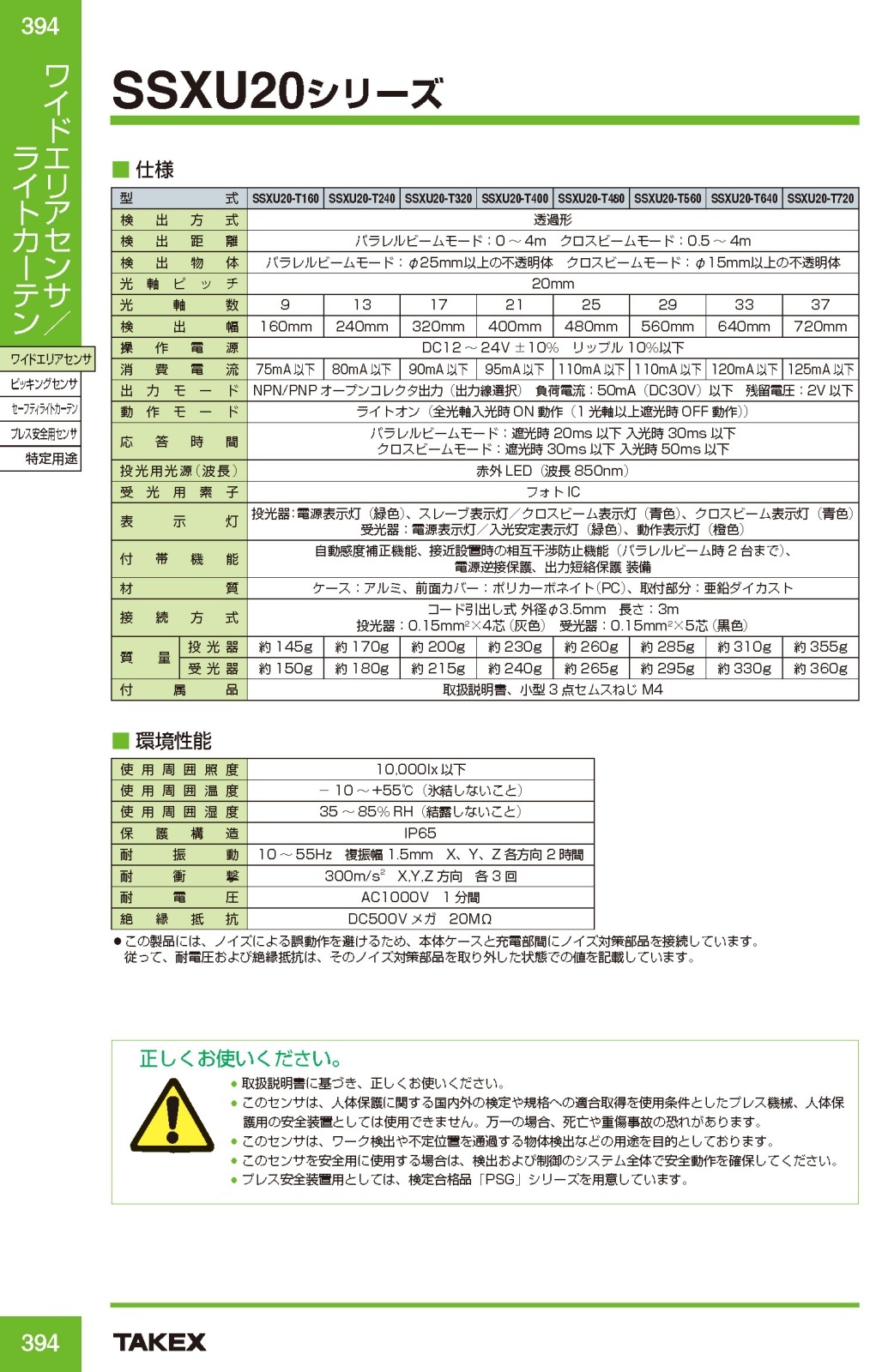

製品仕様

項目 内容
型番SSXU20-T720
検出方式透過形
検出距離パラレルビームモード：0〜4m
クロスビームモード：0.5〜4m
検出物体パラレルビームモード：φ25mm以上の不透明体
クロスビームモード：φ15mm以上の不透明体
光軸ピッチ20mm
光軸数37
検出幅720mm
操作電源DC12V〜24V±10％　リップル10％以下
消費電流125mA以下
出力モードNPN/PNPオープンコレクタ出力（出力線選択）
負荷電流：50mA（DC30V）以下 残留電圧：2V以下
動作モードライトオン（全光軸入光時ON動作／1光軸以上遮光時OFF動作）
応答時間パラレルビーム：遮光時20ms以下 入光時30ms以下
クロスビーム：遮光時30ms以下 入光時50ms以下
投光用光源赤外LED（波長850nm）
表示灯（投光器）電源表示灯（緑色）、スレーブ表示灯／クロスビーム表示灯（青色）
表示灯（受光器）電源表示灯／入光安定表示灯（緑色）、動作表示灯（橙色）
付帯機能自動感度補正、相互干渉防止（パラレル時2台）、電源逆接保護、出力短絡保護
材質ケース：アルミ、前面カバー：ポリカーボネイト、取付部：亜鉛ダイカスト
保護構造IP65
使用周囲温度-10〜+55℃（氷結しないこと）
質量投光器：約355g、受光器：約360g
付属品取扱説明書、小型3点セムスねじM4

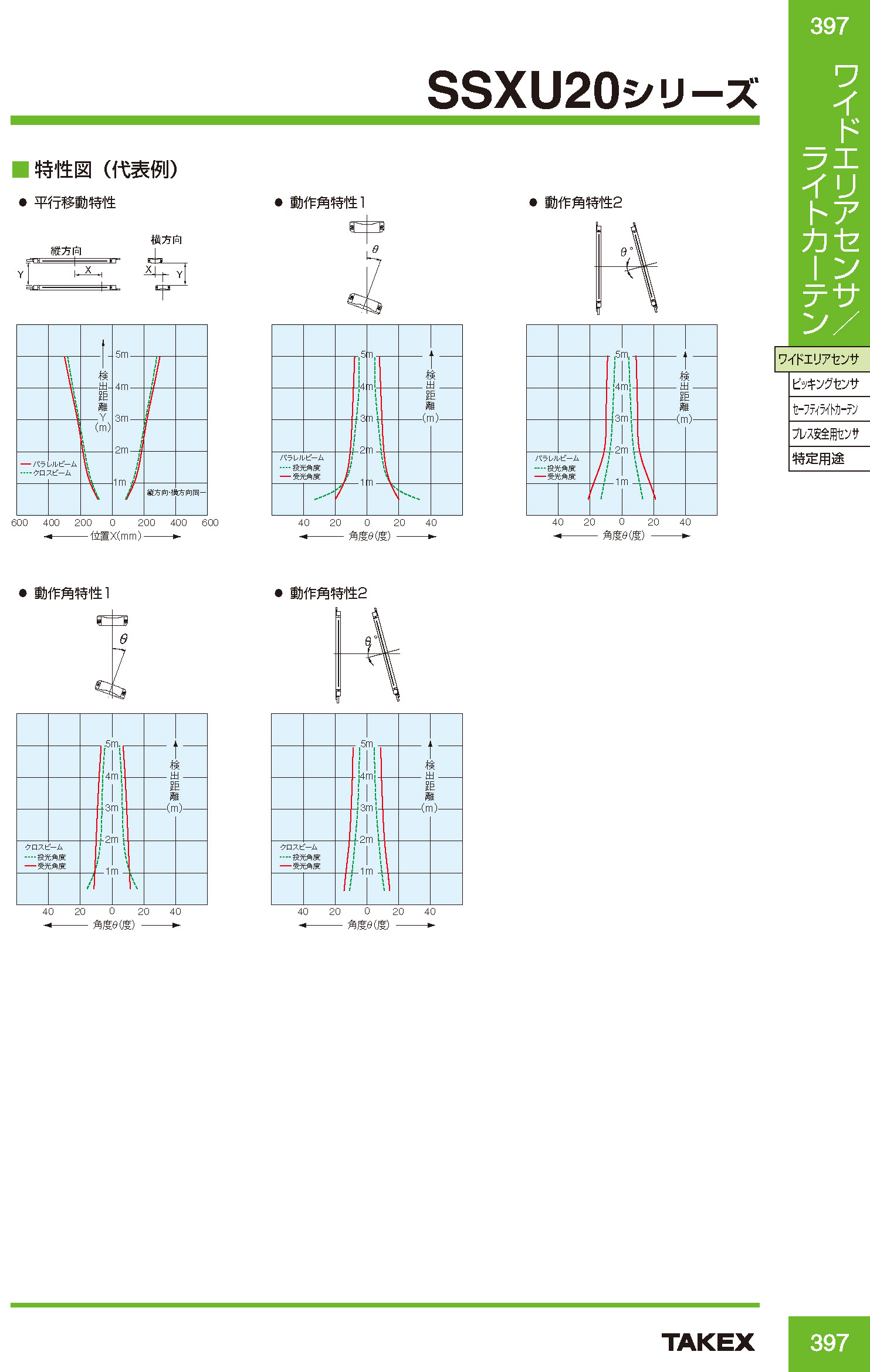

FAQ

Q：パラレルビームとクロスビームはどのように切り替えますか？ A：配線時の接続方法（出力線の選択や同期線の処理）によってモードを切り替えます。詳細は付属の取扱説明書をご確認ください。
Q：最小でどのくらいの大きさの物体を検知できますか？ A：クロスビームモード使用時でφ15mm以上、パラレルビームモード使用時でφ25mm以上の不透明体を検知可能です。
Q：屋外で使用することは可能ですか？ A：保護構造はIP65ですが、使用周囲照度が10,000lx以下という制限があるため、直射日光の当たる屋外での使用は推奨されません。屋内または遮光対策が可能な環境でご使用ください。
Q：センサーを2台並べて設置しても誤動作しませんか？ A：パラレルビームモード接続時に限り、相互干渉防止機能が働き、2台までの接近設置が可能です。
Q：NPN出力とPNP出力はどちらに対応していますか？ A：配線（出力線の選択）により、NPNオープンコレクタ出力とPNPオープンコレクタ出力のどちらでも使用可能です。
Q：透明なフィルムやガラスは検知できますか？ A：本製品は「不透明体」を対象としています。透明体の場合は十分な遮光が得られず、検知が不安定になる可能性があるため、事前の実機テストを推奨します。
Q：取付用のネジは付属していますか？ A：はい、小型3点セムスねじM4が付属しております。
Q：動作モード（ライトオン）を変更することはできますか？ A：本製品は「全光軸入光時にON」となるライトオン固定です。遮光時にONとしたい場合は、受信側（PLC等）で論理反転を行ってください。
Q：応答速度はどのくらいですか？ A：パラレルビームモードの場合、遮光時20ms以下、入光時30ms以下です。クロスビームモードは処理の関係上、若干遅くなり遮光時30ms以下となります。
Q：耐振動性能について教えてください。 A：10〜55Hz 複振幅1.5mmの振動に対し、X・Y・Z各方向に2時間の耐性を備えており、一般的な産業機械への取付に十分な性能を持っています。
