SSXU20-T240 超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T240]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

透過形エリアセンサー 9.9mm超薄型クロスビーム対応 IP65防水アルミ筐体

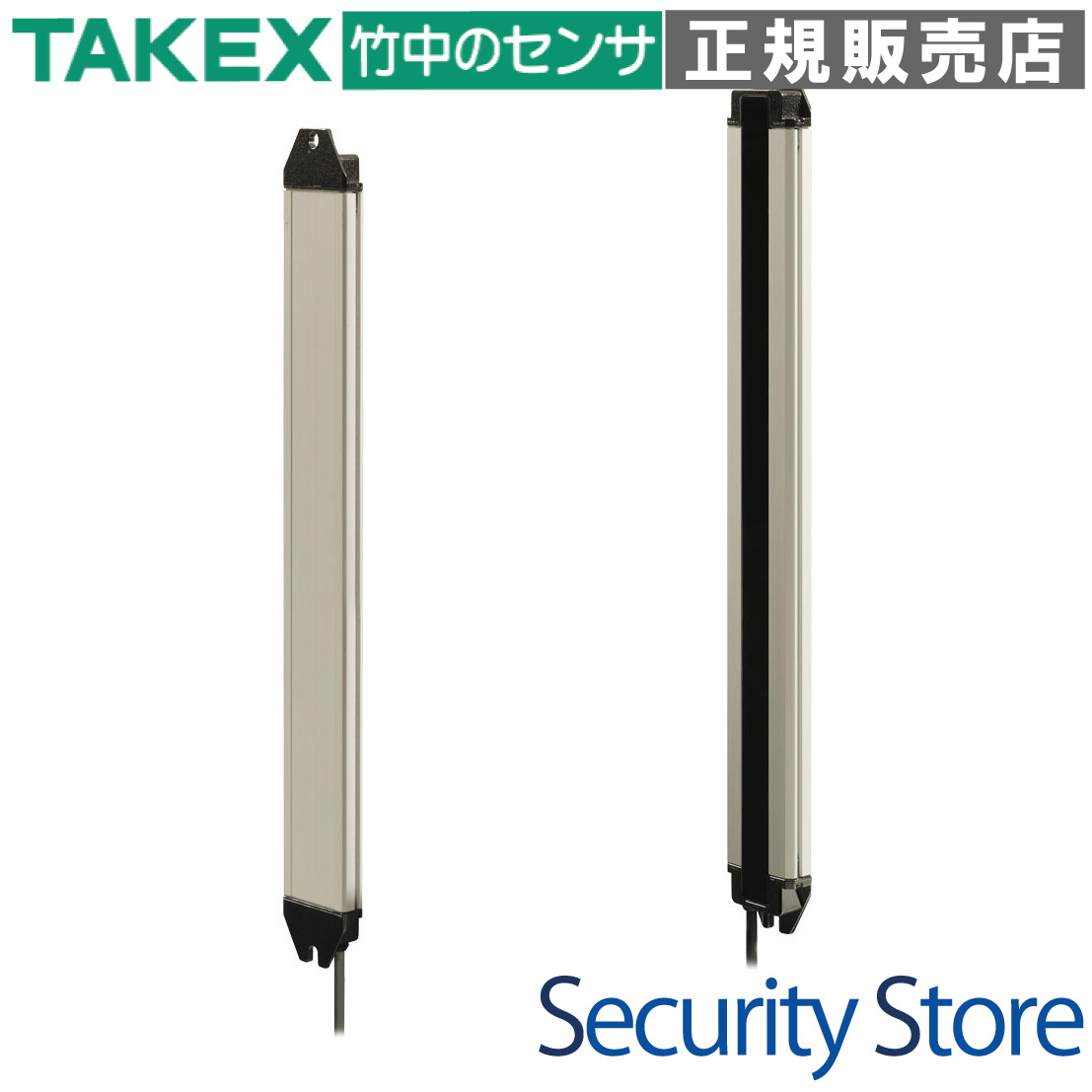

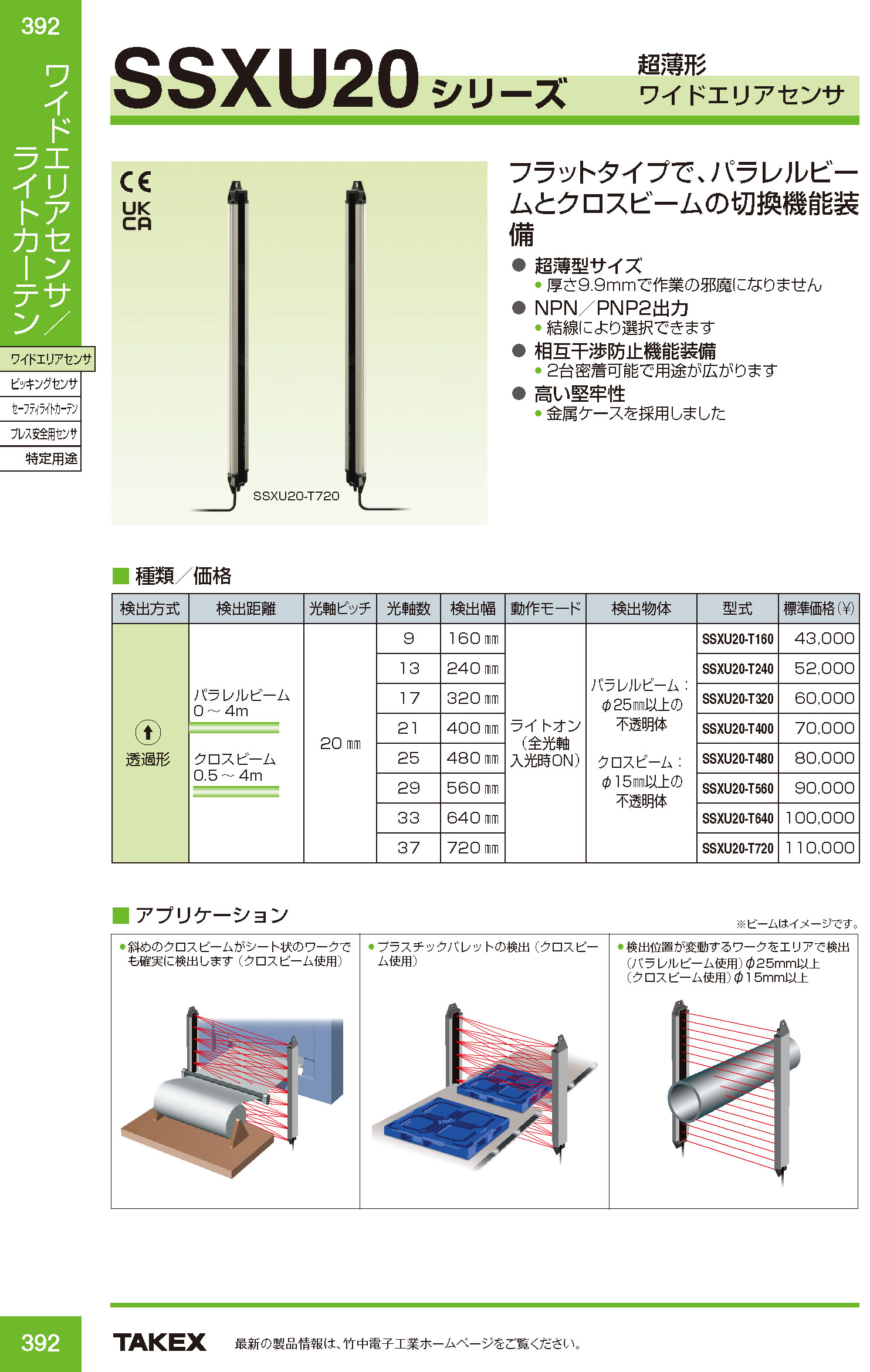

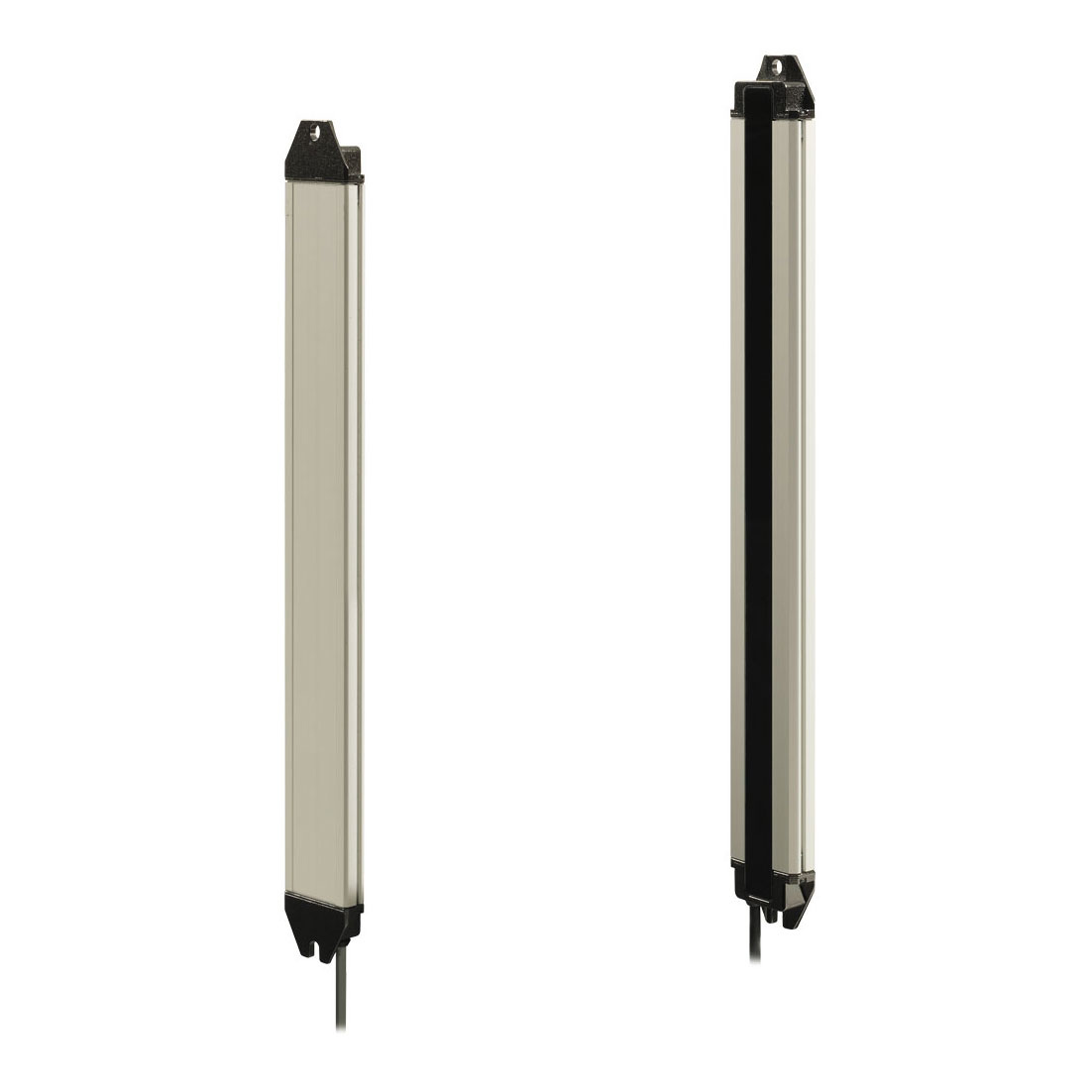

SSXU20-T240 超薄型ワイドエリアセンサー

厚さわずか9.9mmの極薄ボディに、高度な検出機能を凝縮した透過形ワイドエリアセンサーです。パラレルビームとクロスビームの切り替え機能を搭載し、薄型ながらφ15mmの微小物体も安定して検出可能です。

型番： SSXU20-T240
検出幅： 240mm（13光軸）
方式： 透過形（パラレル/クロスビーム切替式）
検出距離： 最大4.0m
筐体材質： 堅牢なアルミ金属ケース（厚さ9.9mm）
電源： DC12V〜24V

この製品が向いている用途

ゴム板やプラスチック板の通過・有無検出
シート状ワークのたるみ・破断検出
検出位置が変動する不定形ワークの通過確認
コンベア上のプラスチックパレット検出
形鋼など、標準センサーでは安定しない部材の検出

導入前に確認したいポイント

取付スペース（厚さ9.9mmが収まるか）
必要な検出物体の最小径（クロス時はφ15mm）
設置距離（4m以内か確認）
出力形式（NPN/PNPは配線により選択可能）

特長

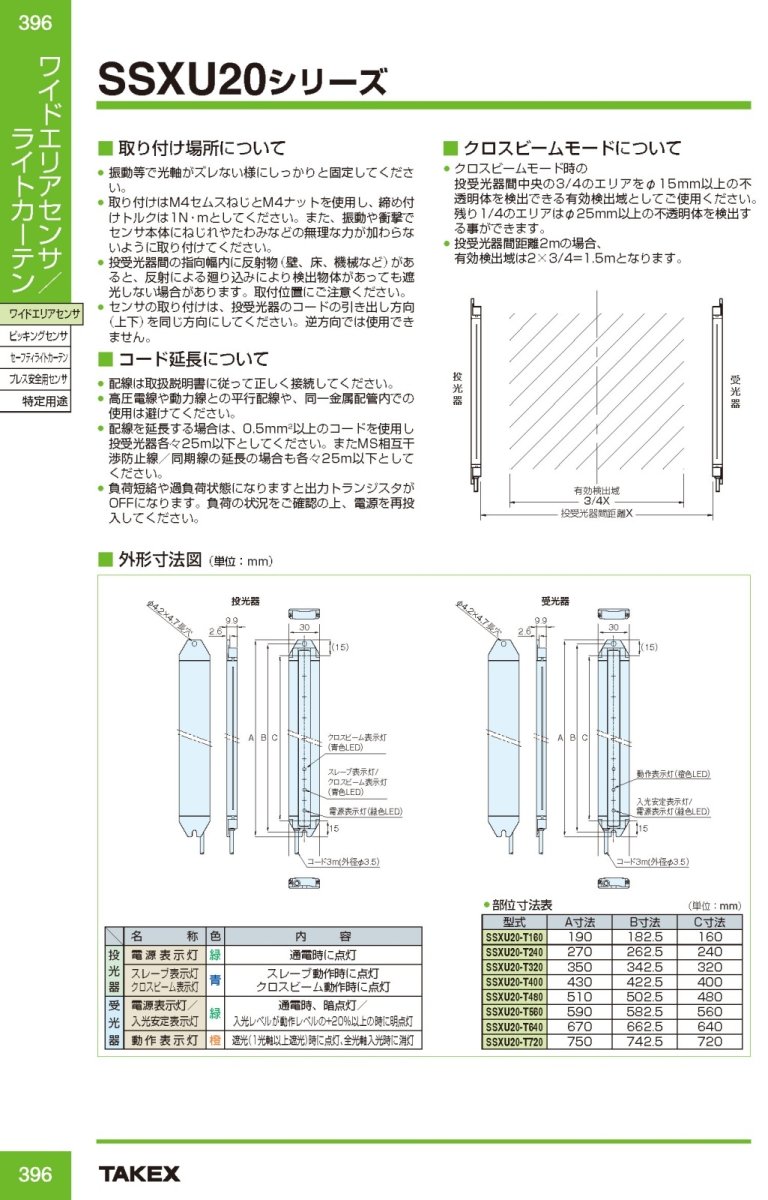

9.9mmの超薄型設計による高い設置性

本体の厚さはわずか9.9mm。非常にスリムな形状のため、装置のわずかな隙間や壁面、金属筐体の内側など、従来のセンサーでは設置が困難だった場所にもスマートにフィットします。装置のデザインを損なわず、省スペース化に大きく貢献します。

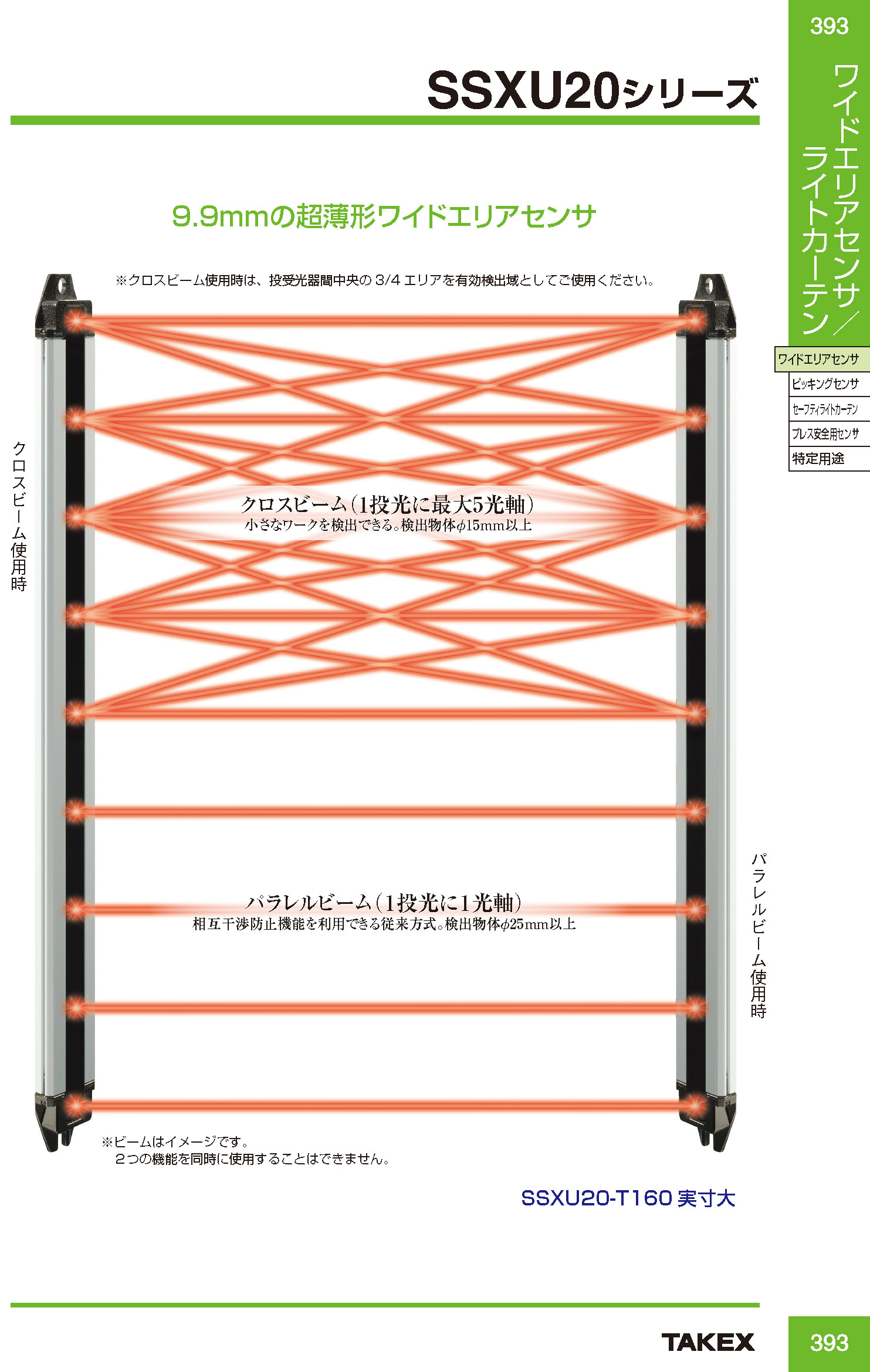

パラレルビームとクロスビームの切替機能

用途に合わせて、光軸が並行な「パラレルビーム」と、光軸が交差する「クロスビーム」を切り替えて使用可能です。検出目的やワークの特性に応じて、最適なモードを現場で選択できる汎用性を備えています。

検出能力の大幅な向上（φ15mm対応）

クロスビームモードを使用することで、検出物体径φ15mm（不透明体）までの検出が可能です。従来のパラレルビーム（φ25mm）では捉えきれなかった小さなワークや、薄いシート状の対象物も確実かつ安定して検出します。

過酷な環境に耐える高い堅牢性

30mm×9.9mmのスリムボディながら、堅牢なアルミ金属ケースを採用しています。物理的な衝撃や振動が加わりやすい製造現場でも安心して使用でき、センター穴取付け構造により金属筐体への強固な固定が可能です。

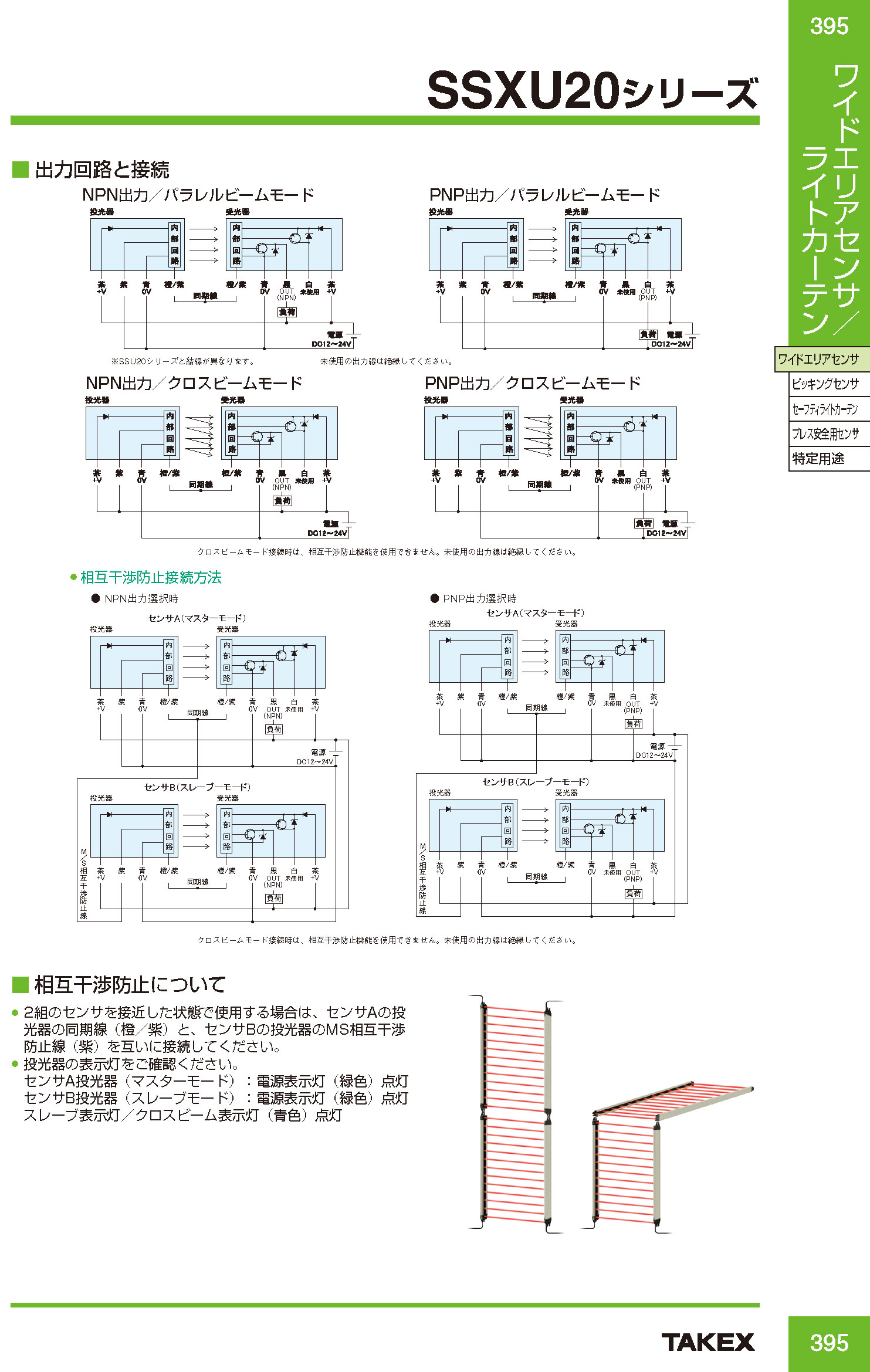

相互干渉防止機能による並列設置

パラレルビームモード接続時には、2台までの相互干渉防止機能を搭載しています。広いエリアをカバーしたい場合に、センサーを隣接させて並列使用することができ、用途の幅が格段に広がります。

ワークの形状を問わない安定した検出ロジック

1光軸のセンサーでは安定しなかった形鋼や、位置が変動する不定形なワークも、エリアセンサーならではの広範囲カバーにより安定検出します。特にクロスビームは斜め方向の光軸により、シート状ワークの確実な捕捉に強みを発揮します。

施工・メンテナンスを効率化する表示灯

投光器には電源や動作モードを示す青色・緑色の表示灯、受光器には入光安定度を示す緑色や動作を示す橙色の表示灯を装備。設置時の光軸合わせや、稼働中の状態確認がひと目で簡単に行えます。

    選定時に評価したい強み
    省スペース： 超薄型9.9mmで狭小スペースの自動化に最適
高感度： クロスビームによりφ15mmの微小物に対応可能
耐久性： アルミダイカストおよびアルミケースによる産業用グレード
柔軟性： NPN/PNPの両出力に対応し、既存システムへの統合が容易

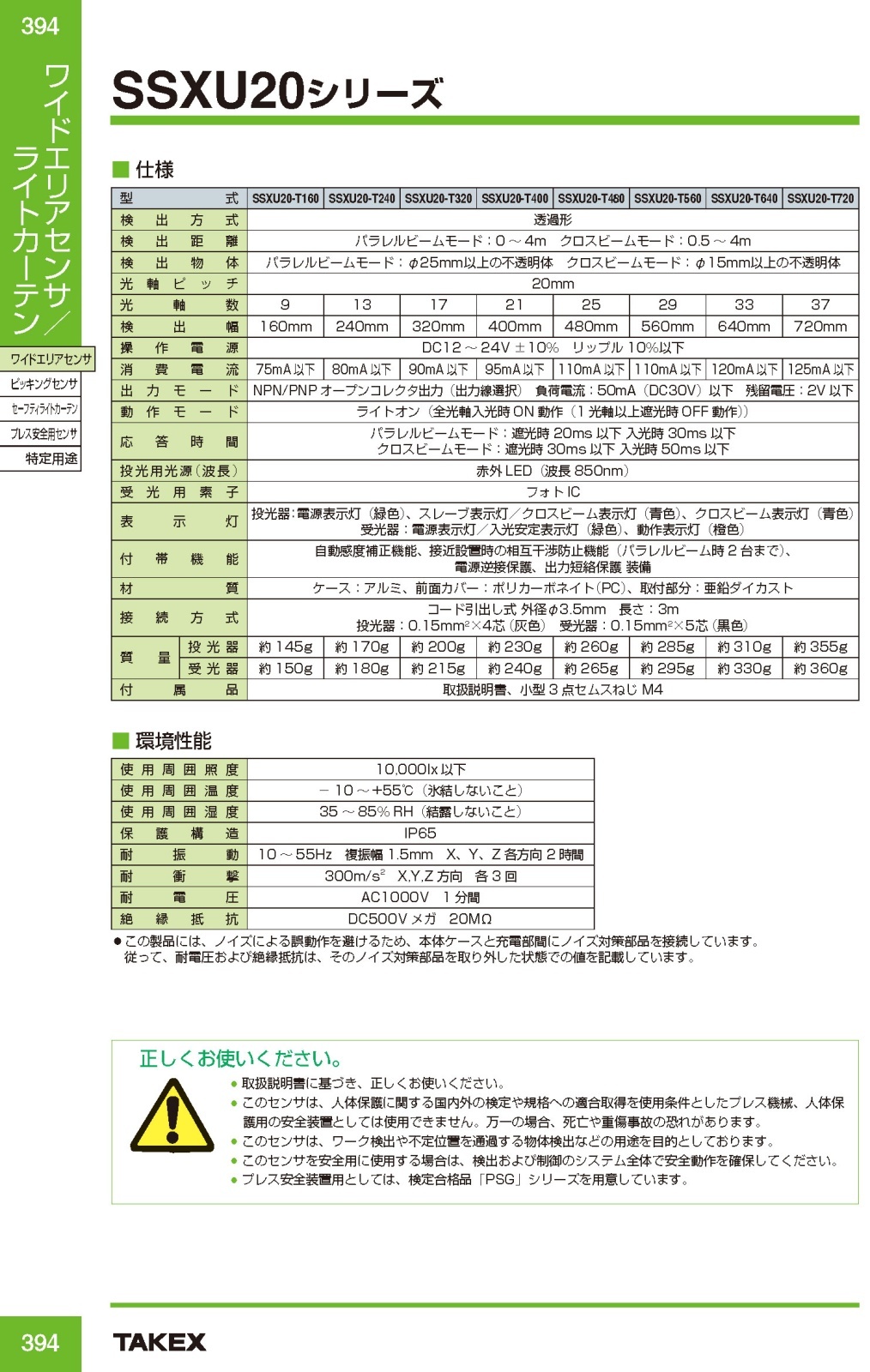

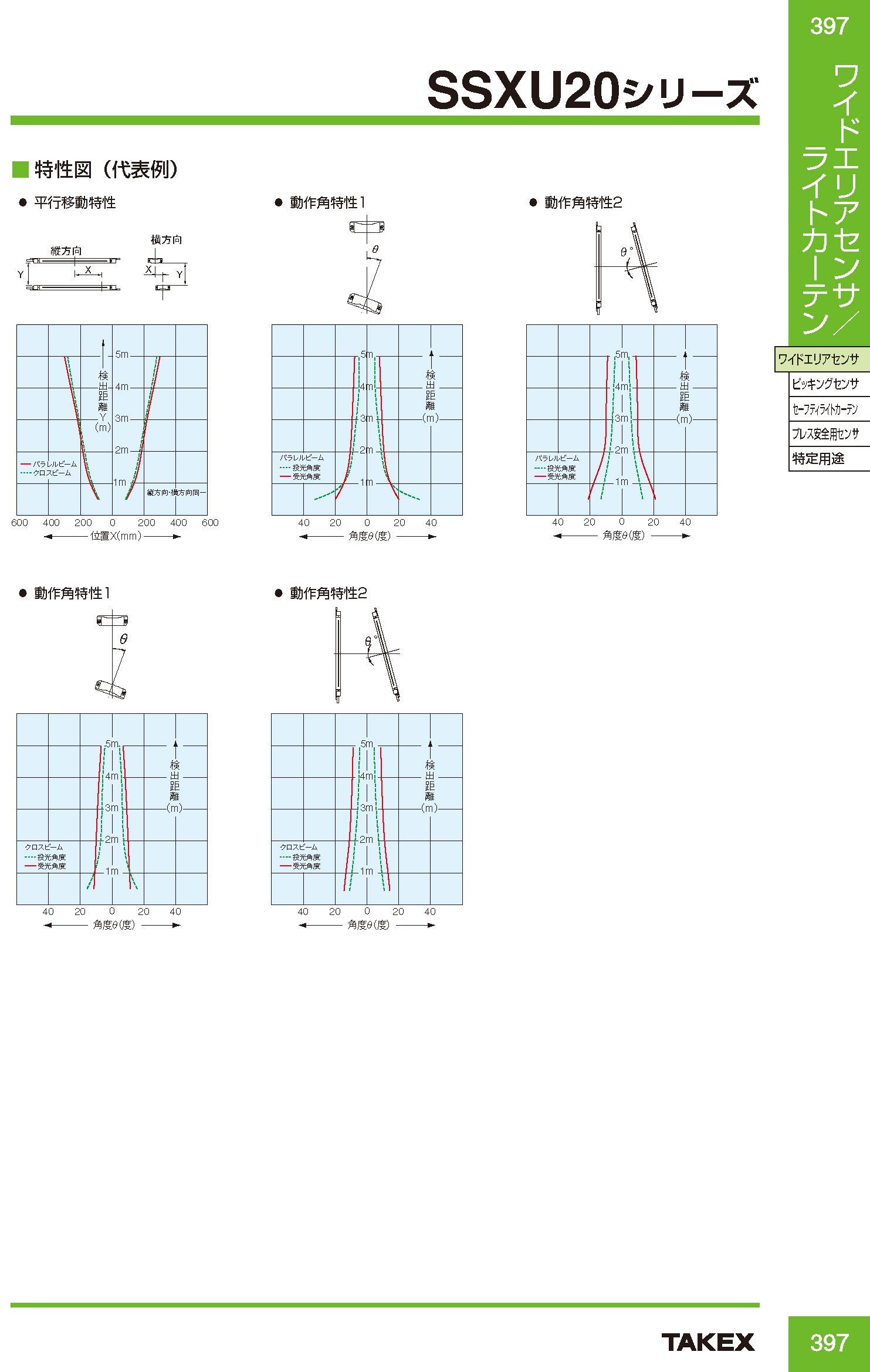

製品仕様

項目	仕様内容
型番	SSXU20-T240
検出方式	透過形
検出距離	パラレルビームモード：0〜4m クロスビームモード：0.5〜4m
検出物体	パラレルビームモード：φ25mm以上の不透明体クロスビームモード：φ15mm以上の不透明体
光軸ピッチ / 光軸数	20mm / 13光軸
検出幅	240mm
操作電源	DC12V〜24V±10％　リップル10％以下
消費電流	80mA以下
出力モード	NPN/PNPオープンコレクタ出力（出力線選択）負荷電流：50mA（DC30V）以下 / 残留電圧：2V以下
動作モード	ライトオン（全光軸入光時ON / 1光軸以上遮光時OFF）
応答時間	パラレル：遮光時20ms以下、入光時30ms以下クロス：遮光時30ms以下、入光時50ms以下
投光用光源	赤外LED（波長850nm）
受光用素子	フォトIC
表示灯（投光器）	電源表示灯（緑）、スレーブ表示灯／クロスビーム表示灯（青）
表示灯（受光器）	電源表示灯／入光安定表示灯（緑）、動作表示灯（橙）
付帯機能	自動感度補正、相互干渉防止（パラレル時2台）、電源逆接保護、出力短絡保護
材質	ケース：アルミ / 前面カバー：ポリカーボネイト / 取付部：亜鉛ダイカスト
接続方式	コード引出し式（3m）投光器：0.15mm2×4芯（灰色） / 受光器：0.15mm2×5芯（黒色）
質量	投光器：約170g / 受光器：約180g
環境性能	使用周囲照度：10,000lx以下温度：-10〜+55℃ / 湿度：35〜85％RH（結露なきこと）
保護構造	IP65
付属品	取扱説明書、小型3点セムスねじM4

FAQ

Q：パラレルビームとクロスビームはどのように使い分ければよいですか？ A：一般的な不透明体の検出にはパラレルビーム、より小さな物体（φ15mm〜）や薄いシート状のワークを確実に捉えたい場合にはクロスビームを推奨します。

Q：NPN出力とPNP出力、どちらの機器にも接続できますか？ A：はい。出力線の選択によりNPNとPNPのいずれか一方を選択して使用できるオープンコレクタ出力方式を採用しています。

Q：センサーを2台並べて設置することは可能ですか？ A：パラレルビームモードでの使用時に限り、2台までの相互干渉防止機能が働きます。隣接して設置することが可能です。

Q：最小検出物体は何ミリですか？ A：クロスビームモード設定時でφ15mm、パラレルビームモード設定時でφ25mm以上の不透明体が検出対象となります。

Q：屋外で使用することはできますか？ A：保護構造はIP65となっており、防塵・防噴流性能を有していますが、太陽光の直射を受ける環境では誤動作の可能性があるため、屋内または遮光対策を施した環境での使用を推奨します。

Q：取付用のネジは付属していますか？ A：はい、小型3点セムスねじ（M4）が付属しております。

Q：ケースの材質は何ですか？ A：堅牢なアルミ製ケースを採用しており、取付部分には亜鉛ダイカストを使用しています。

Q：電源電圧の範囲を教えてください。 A：DC12VからDC24V（±10％以内）の範囲で動作します。

Q：検出距離は最大何メートルですか？ A：パラレル・クロスの両モードともに最大4mまで対応しています。ただしクロスビーム時は0.5m以上の距離が必要です。

Q：コードの長さは変更できますか？ A：標準で3mのコード引出し式となっております。
