SSXU20-T400 超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T400]

Q: NPN出力とPNP出力、どちらに対応していますか？

本製品は出力線の選択により、NPNとPNPの両方に対応可能です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

エリアセンサーワイドエリア超薄型 9.9mm 産業機器 FAセンサー

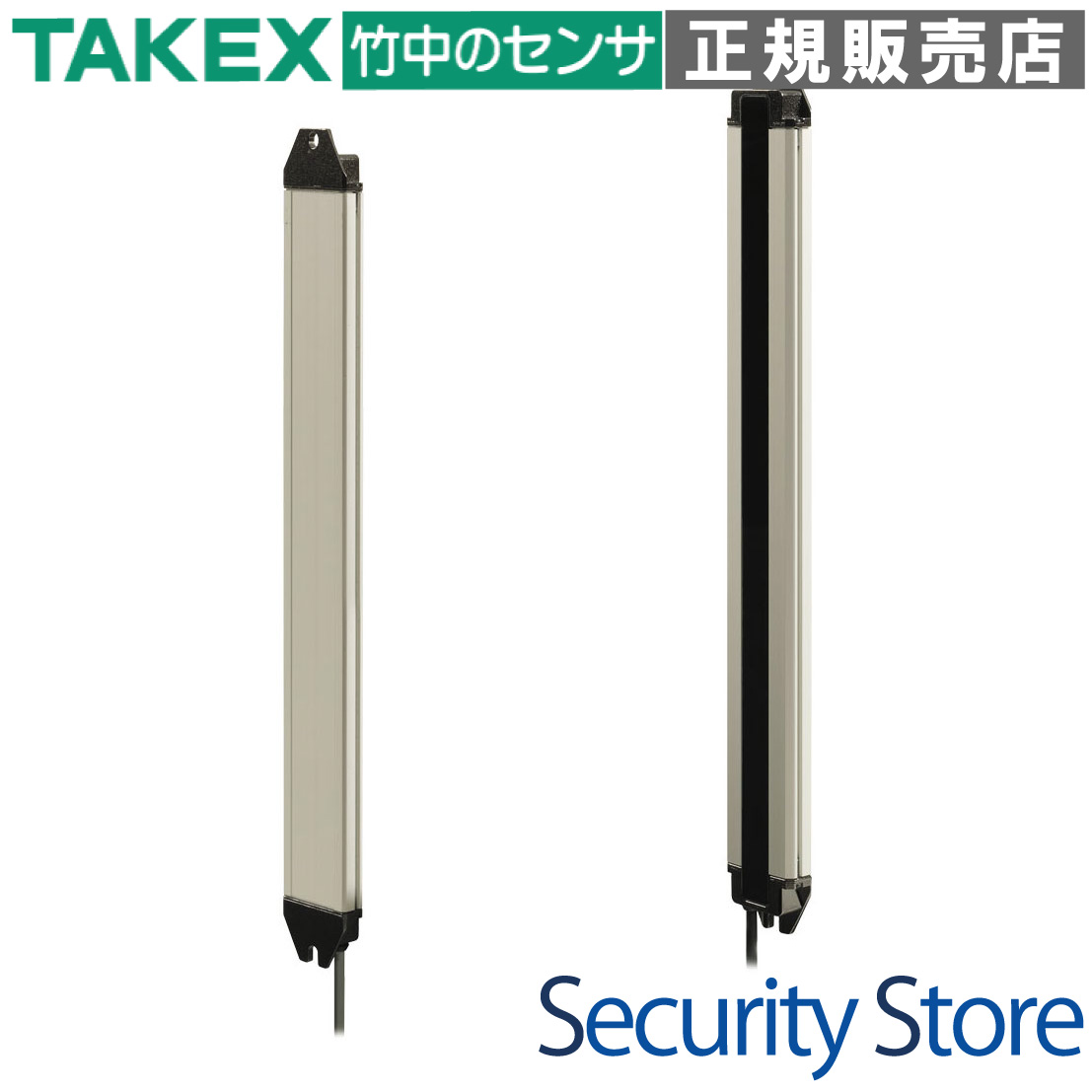

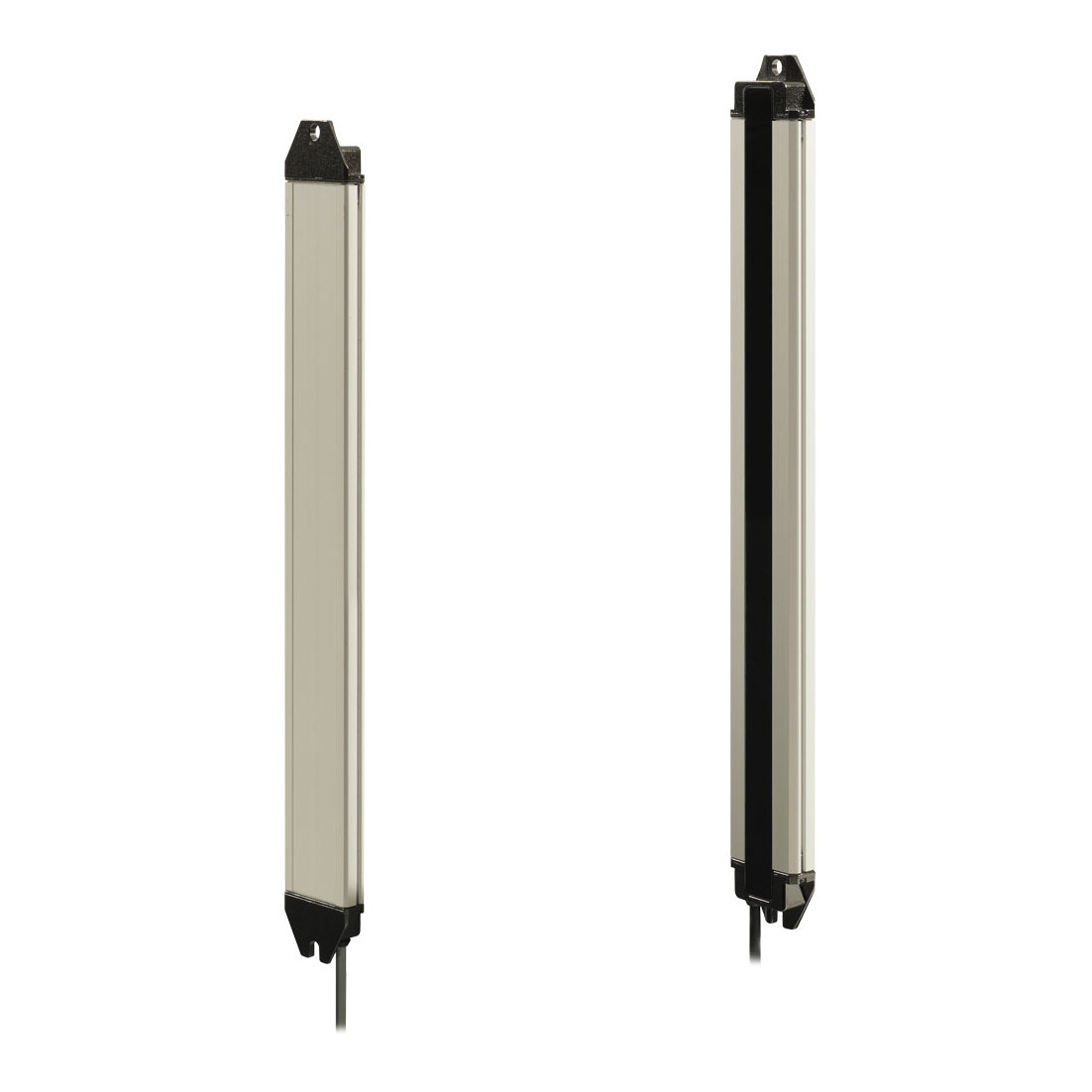

超薄型ワイドエリアセンサー SSXU20-T400

厚さわずか9.9mmの超スリム設計でありながら、検出能力と堅牢性を大幅に向上させたワイドエリアセンサーです。パラレルビームとクロスビームの切替機能を搭載し、ワークの形状や設置環境に合わせた最適な検出モードを選択可能です。

型番 SSXU20-T400
製品カテゴリ超薄型ワイドエリアセンサー
検出幅 400mm〜（シリーズ展開あり）
検出方式透過形（赤外LED）
主な特長厚さ9.9mm、パラレル/クロス切替、高堅牢金属ケース

この製品が向いている用途

ゴム・プラスチック板の通過・有無検出
印刷工程におけるシート状ワークの検出
金属加工時の位置変動があるワークのエリア検出
コンベア上のプラスチックパレット検出
不定形な形鋼の通過確認（鉄鋼・窯業）

導入前に確認したいポイント

取付スペース（9.9mmの厚みで収まるか）
検出物体の最小径（φ15mm〜φ25mm）
必要とする検出距離（最大4mまで）
出力形式（NPN/PNPの選択が必要か）
設置環境における相互干渉の有無

特長

9.9mmの超薄形設計で装置の省スペース化を実現

本体厚さはわずか9.9mm。従来のエリアセンサーでは設置が困難だった狭い隙間や、装置内の限られたスペースにもスマートに収まります。超薄形形状が装置にフィットし、突出を抑えたスマートな設計を可能にします。

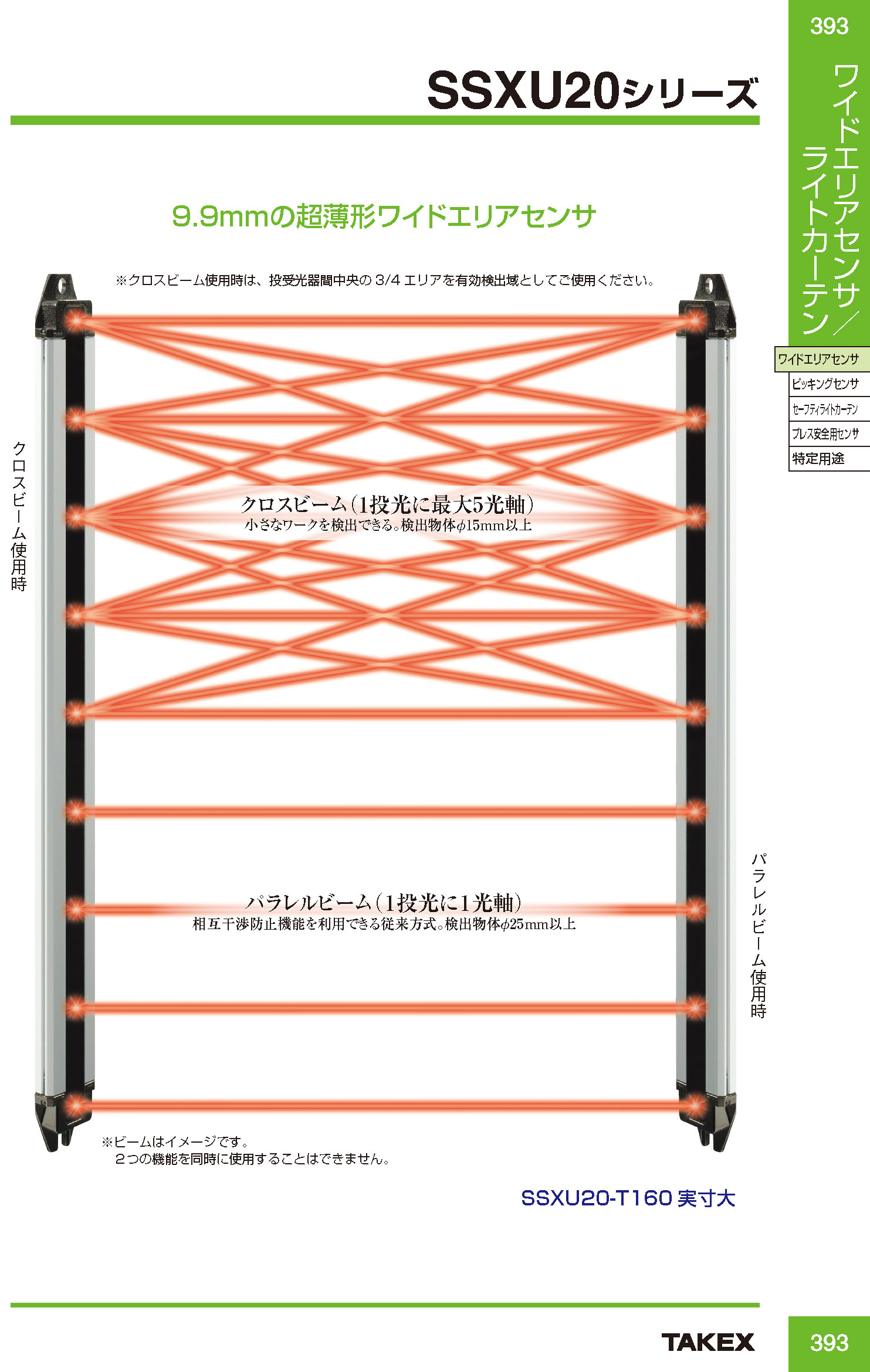

パラレルビームとクロスビームの切替機能搭載

用途に合わせて、直進する「パラレルビーム」と斜めに交差する「クロスビーム」を切り替えて使用できます。検出対象の特性に合わせて最適なモードを選択できるため、1台で幅広い現場に対応可能です。

検出能力の大幅な向上（最小検出物体 φ15mm）

クロスビームモードを使用することで、最小φ15mmの不透明体を確実に検出します（パラレルモード時はφ25mm）。シート状の薄いワークや、細い棒状の物体も、エリア内で安定して捉えることができます。

過酷な環境に耐える高い堅牢性

30mm×9.9mmの堅牢なアルミ製金属ケースを採用しています。さらに取付部分は亜鉛ダイカストを使用。センター穴取付けにより金属筐体への強固な設置に最適で、振動や衝撃が発生する産業現場でも安心して運用いただけます。

相互干渉防止機能による並列設置への対応

パラレルビームモード接続時には、最大2台までの相互干渉防止機能を搭載しています。より広いエリアをカバーしたい場合や、近接してセンサーを配置したい場合でも、誤作動を抑えた安定した運用が可能です。

シート状ワークを確実に捉えるクロスビーム技術

印刷物やゴム板などのシート状ワークにおいて、斜めのクロスビームがワークの端を確実に検出します。1光軸のセンサーでは安定しなかった薄型ワークも、クロスビームなら安定したオンオフ動作を実現します。

豊富なラインナップによる柔軟な選定

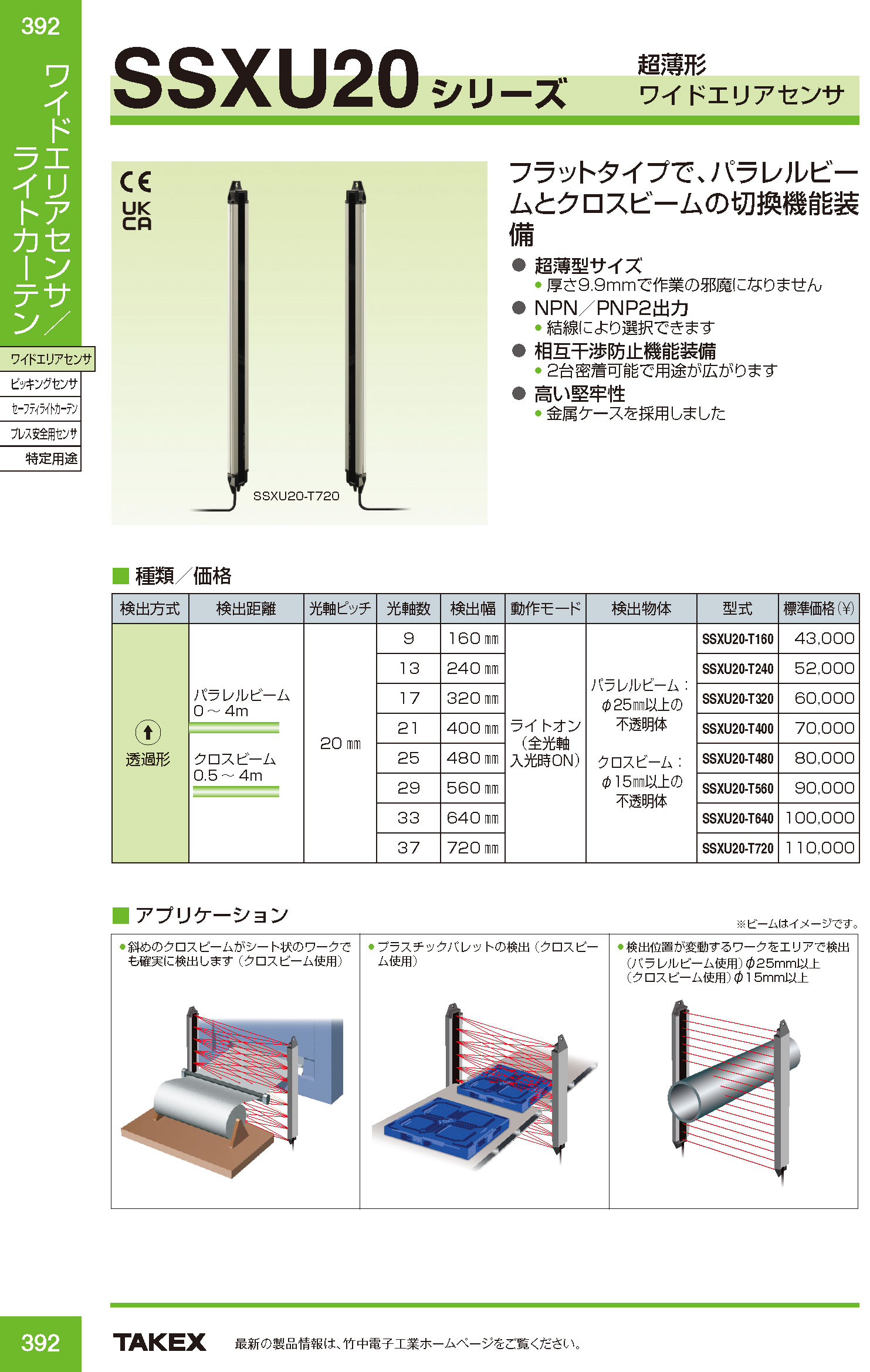

検出幅は160mmから720mmまで、現場のサイズに合わせて使い分けができる8タイプを用意しています。SSXU20シリーズとして、工場の規模やコンベア幅に合わせた最適なモデル選定が可能です。

視認性に優れた動作表示灯

投光器には電源・クロスビーム表示灯、受光器には安定入光・動作表示灯を装備。設置時の光軸調整や運用中の動作確認がひと目で判別でき、メンテナンス性の向上に寄与します。

    選定時に評価したい強み
    省スペース性： 1cmを切る薄さで装置デザインを邪魔しません。
汎用性： 1台でパラレル/クロスの両モードに対応し、在庫共通化に貢献。
高精度： クロスビームにより、薄い・細いワークの検出精度が劇的に向上。
高耐久： 金属ケース採用で、樹脂製センサーに比べ物理的損傷に強い。



施工・設置ガイド

SSXU20シリーズは、センター穴を利用したネジ止めにより、金属筐体へのフラットな取り付けが可能です。以下のポイントに注意して設置してください。

設置・調整項目	内容・注意点
光軸合わせ	受光器の安定入光表示灯（緑）が点灯するように、投光器・受光器の向きを調整してください。
モード設定	配線処理、または内部設定によりパラレル/クロスの切替を行います（用途に合わせて選択）。

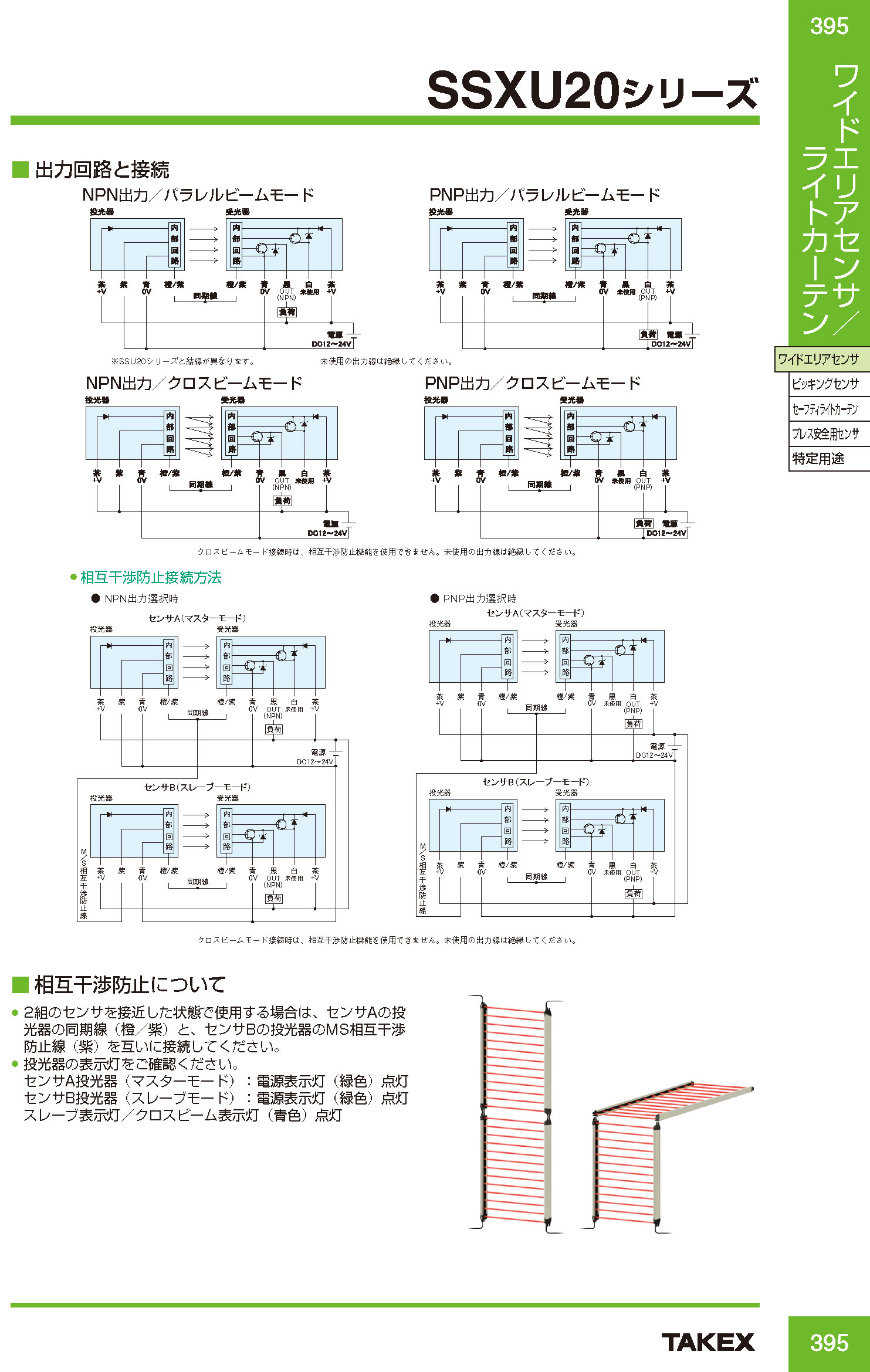

相互干渉対策	2台接近して設置する場合は、パラレルビームモードにて同期線を接続してください。
配線接続	出力線を選択することでNPN/PNPの両出力に対応可能です。電源仕様を確認の上、接続してください。

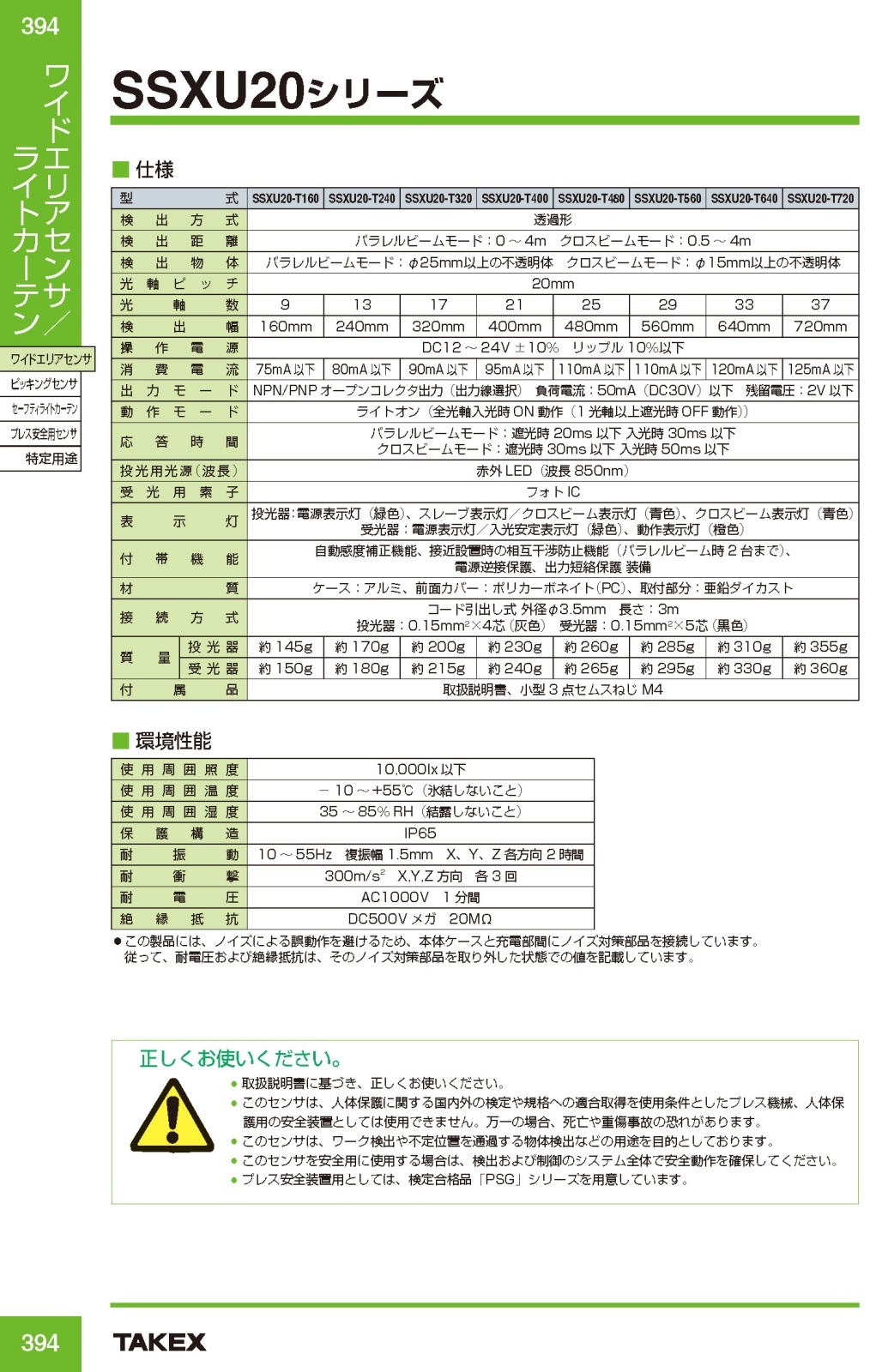

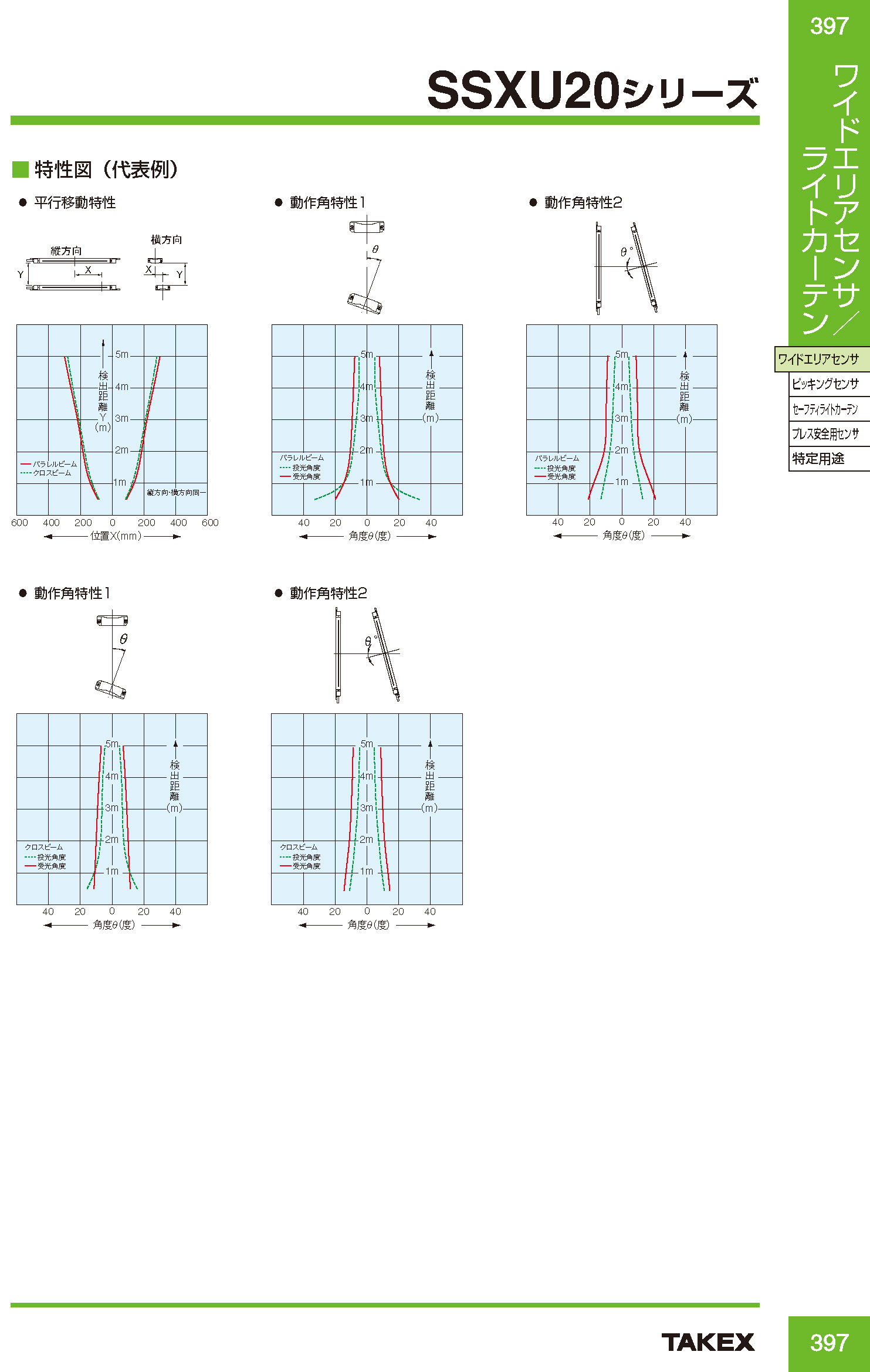

製品仕様

SSXU20-T480 (参考：SSXU20シリーズ共通仕様含む)
検出方式	透過形
検出距離	パラレルビームモード：0〜4m クロスビームモード：0.5〜4m
検出物体	パラレルビームモード：φ25mm以上の不透明体クロスビームモード：φ15mm以上の不透明体
光軸ピッチ	20mm
光軸数	25（T480の場合。T400はモデルにより異なる）
検出幅	480mm
操作電源	DC12V〜24V±10％　リップル10％以下
消費電流	110mA以下
出力モード	NPN/PNPオープンコレクタ出力（出力線選択）負荷電流：50mA（DC30V）以下、残留電圧：2V以下
動作モード	ライトオン（全光軸入光時ON動作／1光軸以上遮光時OFF動作）
応答時間	パラレルビーム：遮光20ms以下/入光30ms以下クロスビーム：遮光30ms以下/入光50ms以下
投光用光源	赤外LED（波長850nm）
表示灯	投光器：電源表示灯（緑）、クロスビーム表示灯（青）受光器：入光安定表示灯（緑）、動作表示灯（橙）
付帯機能	自動感度補正、相互干渉防止、電源逆接保護、出力短絡保護
保護構造	IP65
使用周囲温度	-10〜+55℃（氷結しないこと）
材質	ケース：アルミ、前面カバー：ポリカーボネイト、取付部：亜鉛ダイカスト
接続方式	コード引出し式（標準3m）

FAQ

Q：パラレルビームとクロスビームはどのように使い分ければよいですか？ A：一般的な検出にはパラレルビームを使用しますが、シート状の薄いワークや、より小さな物体（φ15mm〜）を安定して検出したい場合には、光軸が網目状に走るクロスビームモードが適しています。

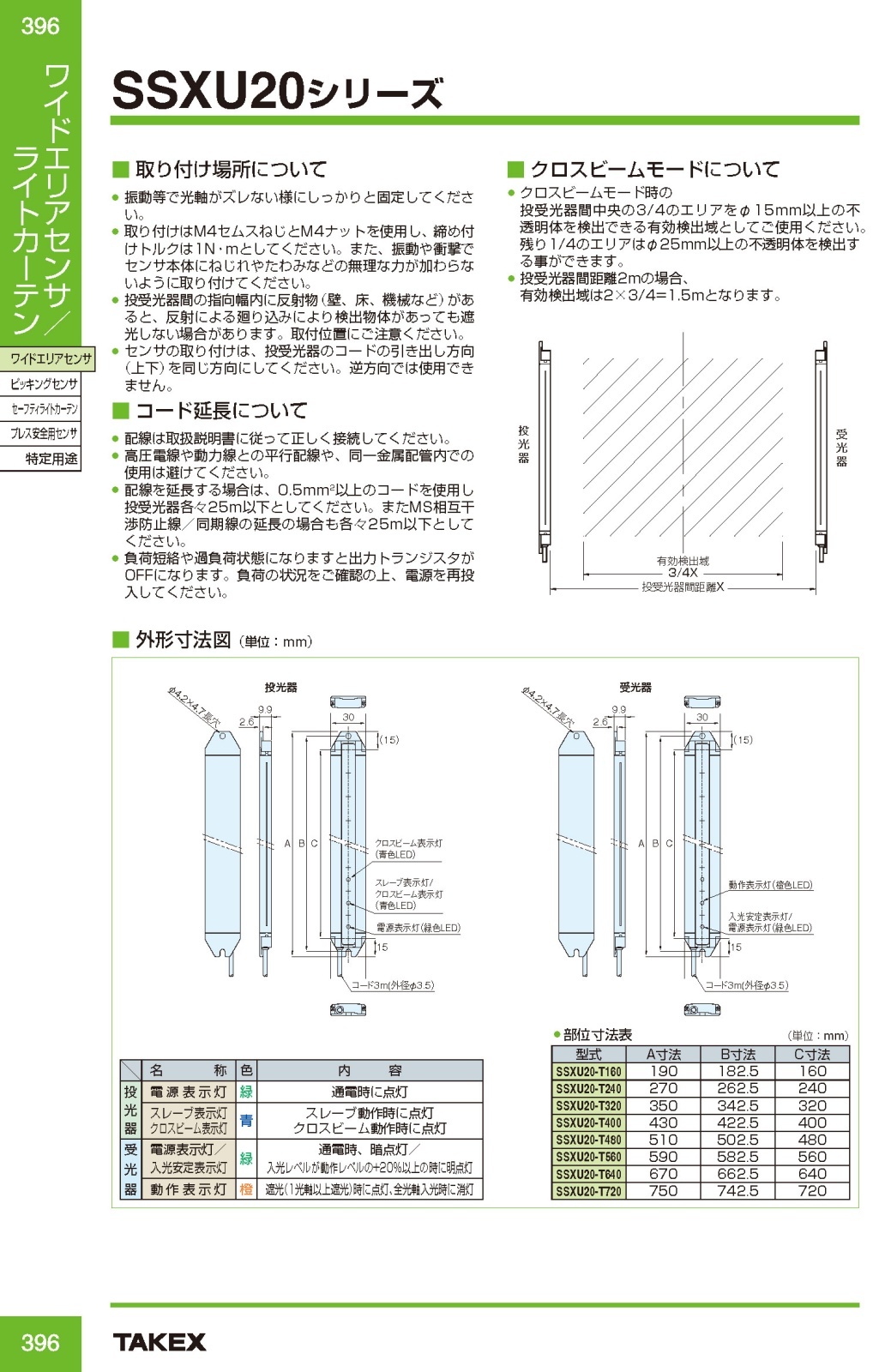

Q：厚さ9.9mmとのことですが、取付はどのように行いますか？ A：センサー本体にセンター穴（取付用穴）が開いており、M4ネジ等で金属筐体やブラケットに直接固定することが可能です。非常に薄いため、装置の壁面に沿わせるような設置が可能です。

Q：NPN出力とPNP出力、どちらに対応していますか？ A：本製品は出力線の選択により、NPNオープンコレクタ出力とPNPオープンコレクタ出力の両方に対応可能です。現場の受入機器（PLC等）に合わせて結線を変えるだけで対応できます。

Q：センサーを2台並べて使いたいのですが、相互干渉しませんか？ A：パラレルビームモードで使用する場合、2台までの相互干渉防止機能を搭載しています。同期線を接続することで、隣接したセンサー同士の光の干渉を防ぐことができます。

Q：水がかかるような環境でも使用できますか？ A：保護構造IP65に準拠しているため、防噴流形としての耐水性を持っています。ただし、常に水に浸かる場所や、レンズ面に激しく油や水滴が付着し続ける環境では、検出性能に影響が出るため注意が必要です。

Q：最小検出物体のサイズを教えてください。 A：クロスビームモード時はφ15mm以上、パラレルビームモード時はφ25mm以上の不透明体が検出対象となります。

Q：検出距離はどのくらいまで届きますか？ A：パラレルモードで0〜4m、クロスモードで0.5〜4mの範囲で検出が可能です。クロスモード時は近距離すぎると（0.5m未満）死角が生じる可能性があるためご注意ください。

Q：動作表示灯の色で何がわかりますか？ A：受光器の緑色LEDが「入光安定（光軸が合っている）」、橙色LEDが「動作中（出力ON）」を示します。設置時の光軸合わせは、緑色のLEDが点灯することを確認しながら行ってください。

Q：屋外で使用できますか？ A：本製品は使用周囲照度10,000lx以下を想定した屋内用センサーです。直射日光が当たる場所や強力な照明下では誤動作の原因となるため、屋外での使用は推奨されません。

Q：衝撃や振動に強いですか？ A：金属ケースと亜鉛ダイカスト取付部を採用しており、耐振動10〜55Hz、耐衝撃300m/s2の高い環境耐性を備えています。
