超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T320]

超薄型ワイドエリアセンサー TAKEX 竹中エンジニアリング [SSXU20-T320]

販売価格: 会員のみ販売

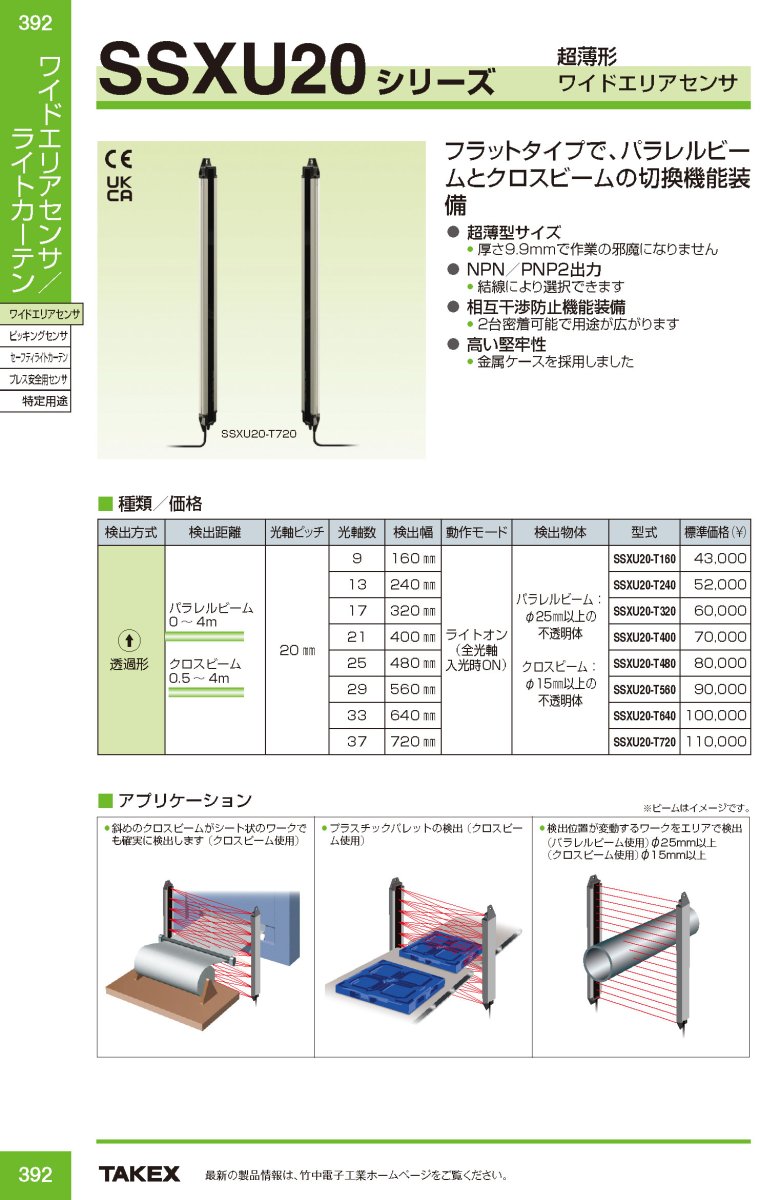

商品詳細

エリアセンサー 超薄型 パラレル/クロス切替 堅牢設計 工業用

SSXU20-T320 超薄型ワイドエリアセンサー

厚さわずか9.9mmの超薄型筐体でありながら、パラレルビームとクロスビームの切替機能を搭載した、高精度・高汎用なワイドエリアセンサーです。

金属加工現場や物流コンベア、ゴム・プラスチック製造ラインなど、設置スペースが限られる過酷な環境下でのワーク検出において圧倒的な導入しやすさと信頼性を発揮します。

  • 型番： SSXU20-T320
  • 製品名： 超薄型ワイドエリアセンサー
  • 検出方式： 透過形（光軸ピッチ20mm / 17光軸）
  • 主な用途： シート状ワーク検出、形鋼通過検出、パレット検出、ゴム板検出
  • 特筆機能： パラレルビーム・クロスビーム切替機能、相互干渉防止機能

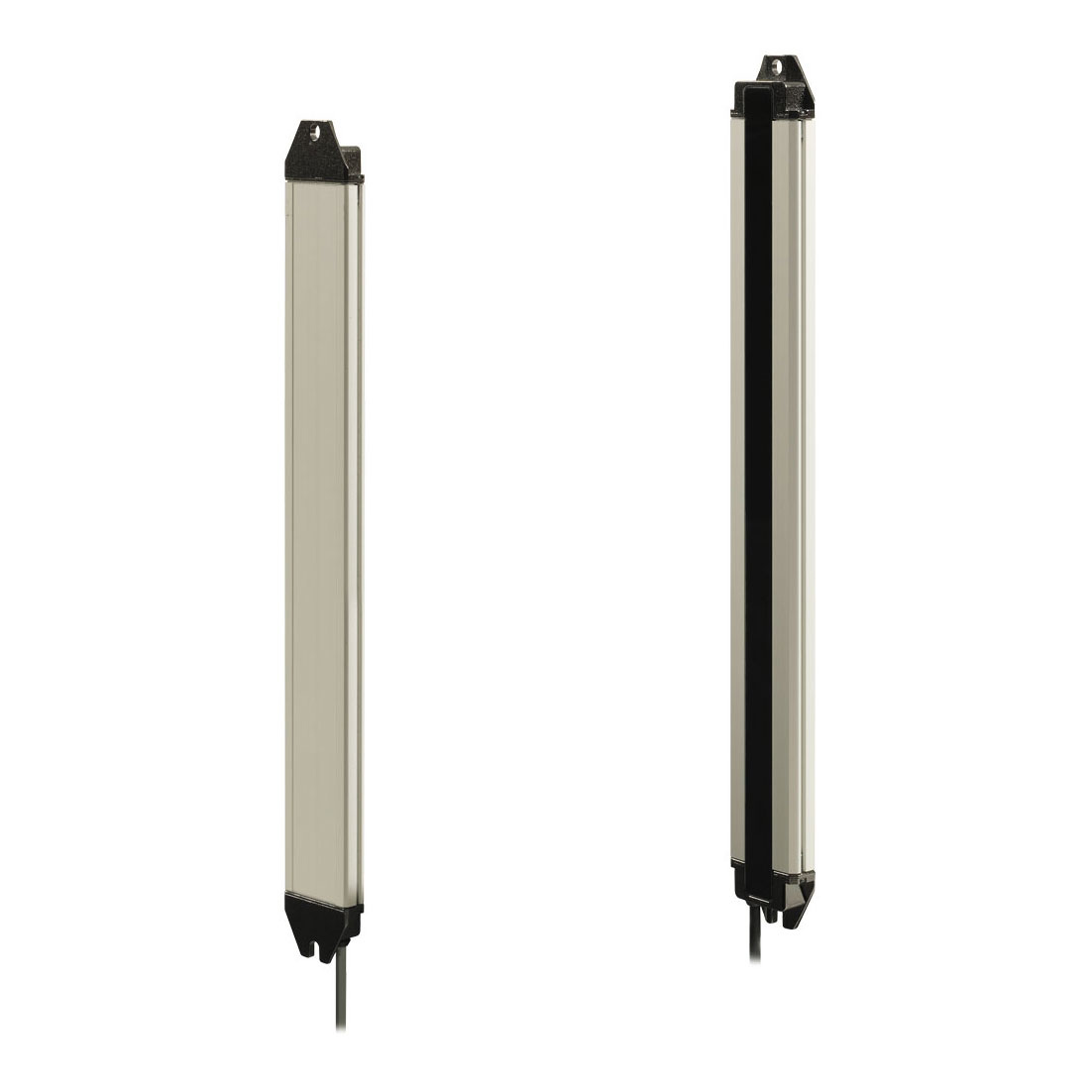

SSXU20-T320 超薄型ワイドエリアセンサー 外観画像

この製品が向いている用途

  • 厚みの薄いシート状ワークやゴム板の検出
  • 検出位置が一定でない、不安定なワークの通過検知
  • 金属筐体や自動機の限られたデッドスペースへの設置
  • プラスチックパレットの有無確認・位置決め
  • 不定形な形鋼やワークの安定したエリア監視

導入前に確認したいポイント

  • 検出対象物の最小径（クロスビーム時 φ15mm / パラレル時 φ25mm）
  • 設置距離（パラレル 0〜4m / クロス 0.5〜4m）
  • 出力形式（NPN/PNPの選択を配線により決定）
  • 電源電圧（DC12V〜24V ±10%対応）

特長

厚さ9.9mmの超薄型・省スペース設計

本体厚さはわずか9.9mm。従来のセンサーでは設置が難しかった装置の隙間や、コンベアの側面、金属筐体の内部など、限られたスペースにスマートにフィットします。装置の小型化にも貢献する設計です。

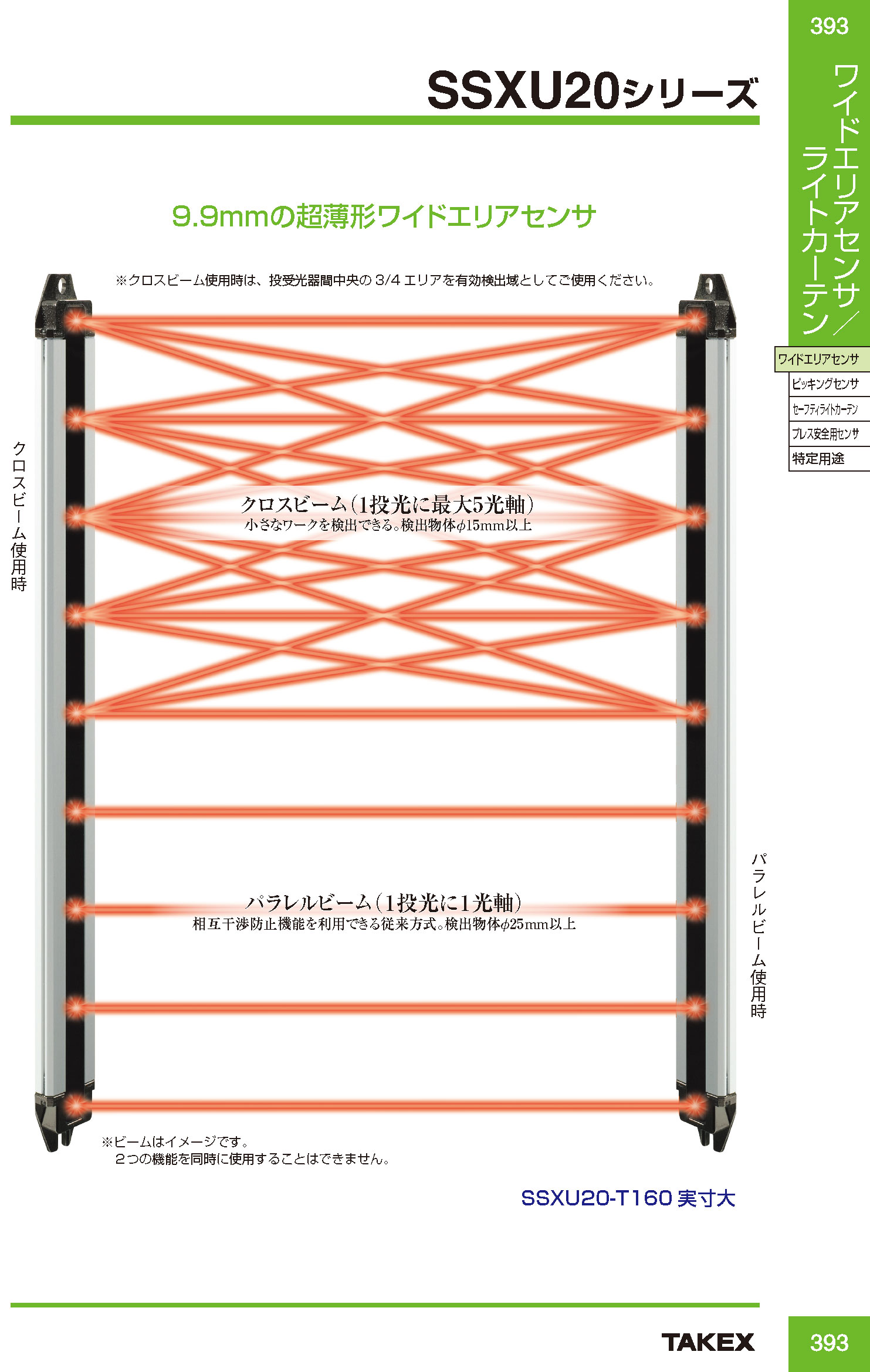

パラレルビーム・クロスビームの切替機能

用途に合わせて「パラレルビームモード」と「クロスビームモード」を選択可能です。検出位置が変動するワークにはパラレル、薄いワークや小さなワークの確実な検出にはクロスといった、現場に最適な設定が1台で行えます。

検出能力の向上による高精度検知

クロスビームモードを使用することで、検出物体径φ15mmまでの微細な検知が可能になります。シート状のワークや斜めに通過する対象物も、斜め方向のビームが確実に捉え、検出漏れを防ぎます。

過酷な環境に耐える高い堅牢性

30mm×9.9mmの堅牢な金属（アルミ）ケースを採用。さらに取付部には亜鉛ダイカストを使用しており、振動や衝撃が発生しやすい工業現場でも安定した稼働を維持します。

相互干渉防止機能を搭載（パラレルモード）

パラレルビームモード使用時には、最大2台までの相互干渉防止機能が働きます。センサーを並べて設置し、より広いエリアをカバーしたい場合や、近接したラインで運用する場合にも誤動作の心配がありません。

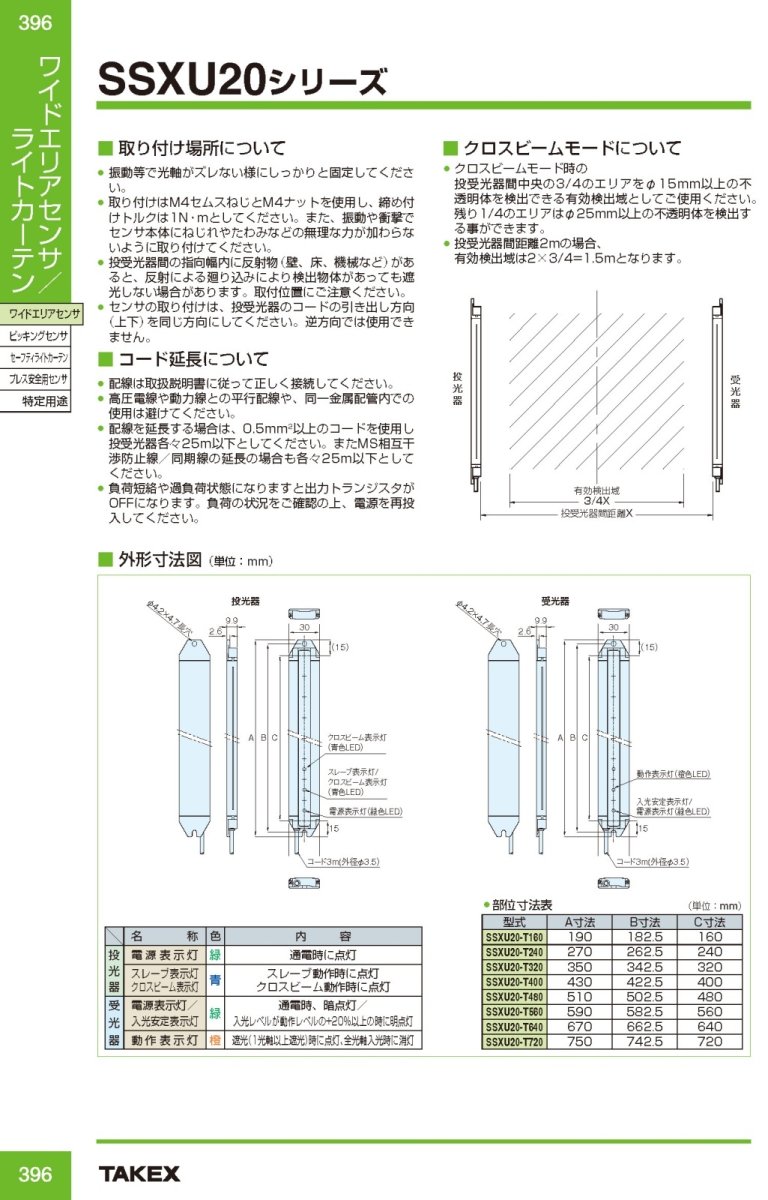

金属筐体への取付に最適なセンター穴構造

取付穴を筐体の中央付近に配置することで、金属フレームや支柱への固定がスムーズに行えるよう配慮されています。施工効率を高め、設置後のズレも最小限に抑えます。

充実のラインナップと汎用性

本モデル（検出幅320mm）以外にも、160mmから720mmまで全8タイプの検出幅をラインナップ。ワークの大きさに合わせて最適なサイズを選択でき、無駄のないシステム構築が可能です。

選定時に評価したい強み

  • モード柔軟性： ビーム方式を切替可能なため、将来のライン変更にも対応しやすい。
  • 検出安定性： 1光軸タイプでは不安定なワークも、17光軸のエリアで確実にキャッチ。
  • 耐環境性： IP65の保護構造を備え、塵埃や水滴のかかる環境でも運用可能。
  • 施工性： 出力線を選択するだけでNPN/PNPの両出力に対応できる親切設計。

動作表示灯の状態

部位 表示灯の種類 動作内容
投光器 電源表示灯（緑） 電源投入時に点灯
投光器 クロスビーム表示灯（青） クロスビームモード設定時に点灯
受光器 電源/入光安定表示灯（緑） 安定入光時に点灯（緑）
受光器 動作表示灯（橙） 出力ON時に点灯

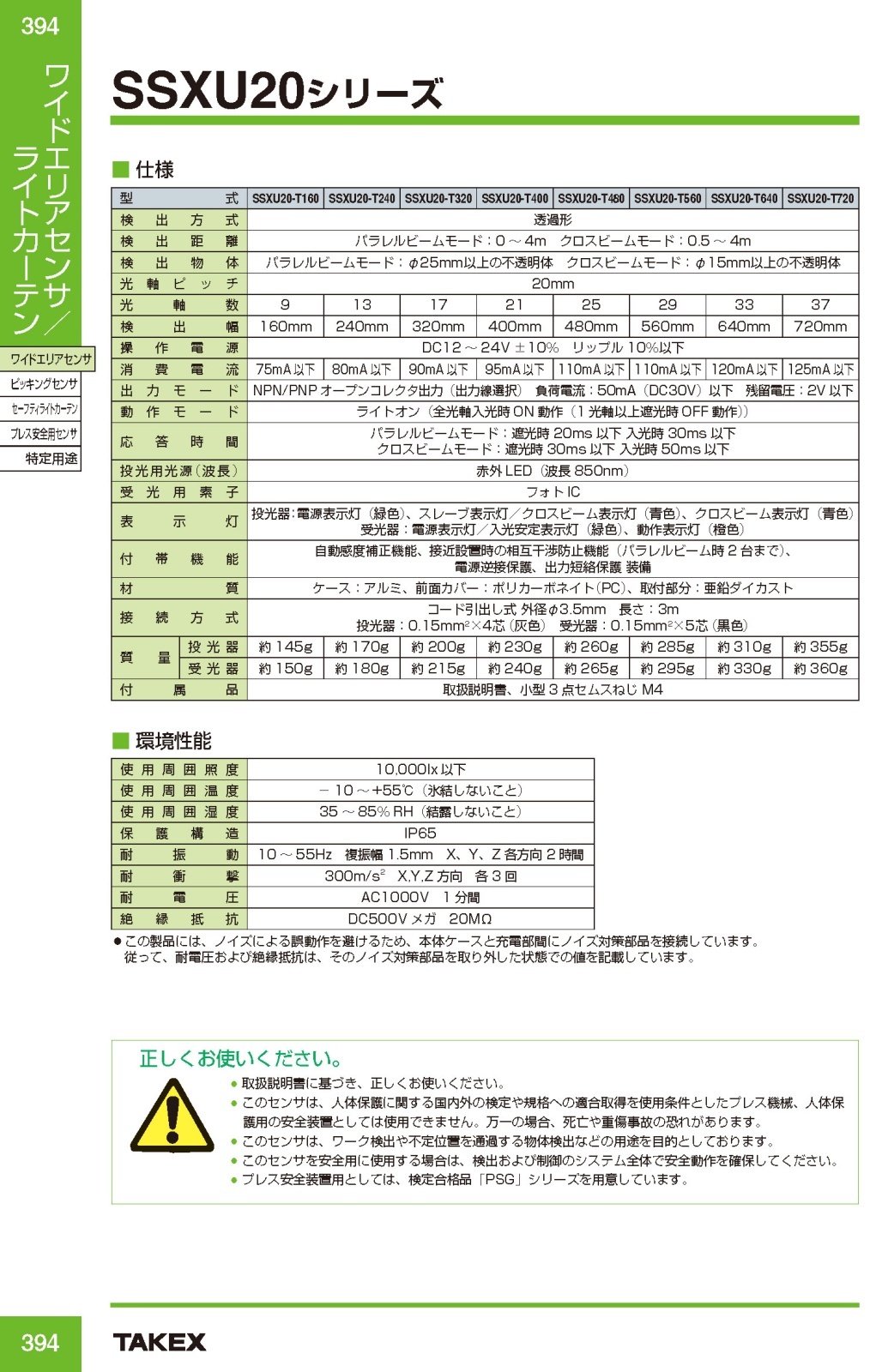

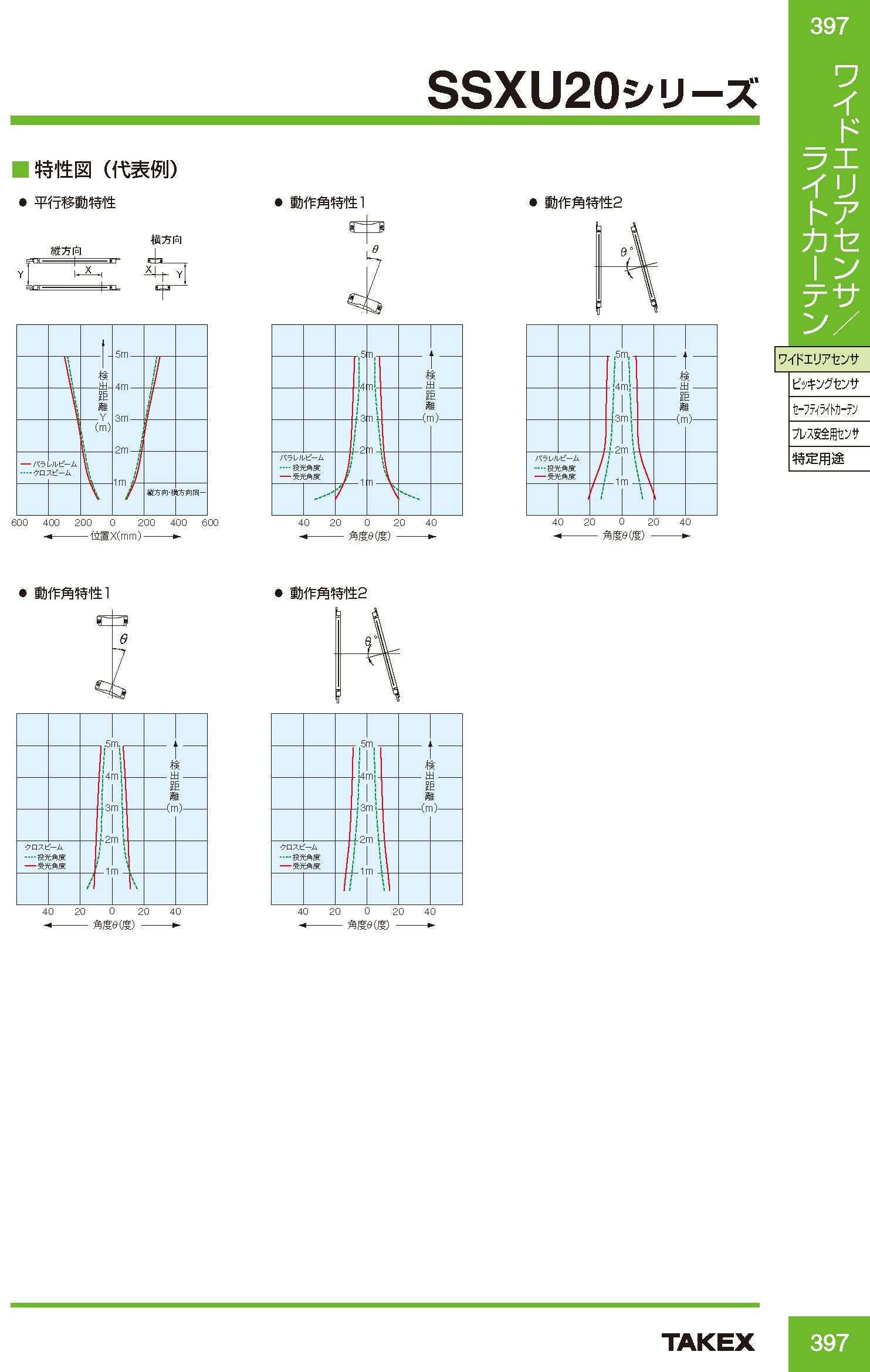

製品仕様

型番SSXU20-T320
検出方式透過形
検出距離パラレルビームモード：0〜4m
クロスビームモード：0.5〜4m
検出物体パラレルビームモード：φ25mm以上の不透明体
クロスビームモード：φ15mm以上の不透明体
光軸ピッチ20mm
光軸数17
検出幅320mm
操作電源DC12V〜24V±10％　リップル10％以下
消費電流90mA以下
出力モードNPN/PNPオープンコレクタ出力（出力線選択）
負荷電流：50mA（DC30V）以下 残留電圧：2V以下
動作モードライトオン（全光軸入光時ON動作／1光軸以上遮光時OFF動作）
応答時間パラレル：遮光時20ms以下/入光時30ms以下
クロス：遮光時30ms以下/入光時50ms以下
投光用光源赤外LED（波長850nm）
受光用素子フォトIC
表示灯投光器：電源(緑)、スレーブ/クロス(青)
受光器：電源/入光安定(緑)、動作(橙)
付帯機能自動感度補正機能、相互干渉防止機能（パラレル時2台）、電源逆接保護、出力短絡保護
材質ケース：アルミ
前面カバー：ポリカーボネイト
取付部分：亜鉛ダイカスト
接続方式コード引出し式（3m）
投光器：4芯（灰色） / 受光器：5芯（黒色）
質量投光器：約200g / 受光器：約215g
保護構造IP65
使用周囲温度-10〜+55℃（氷結しないこと）
付属品取扱説明書、小型3点セムスねじM4

FAQ

Q：パラレルビームとクロスビームの違いは何ですか？ A：パラレルビームは投光器と受光器が1対1で直進する光軸で、検出位置が変動する大きな物の検出に適しています。クロスビームは斜め方向にもビームを飛ばすため、薄いシート状のワークやφ15mm程度の小さな物体をより確実に検出できます。

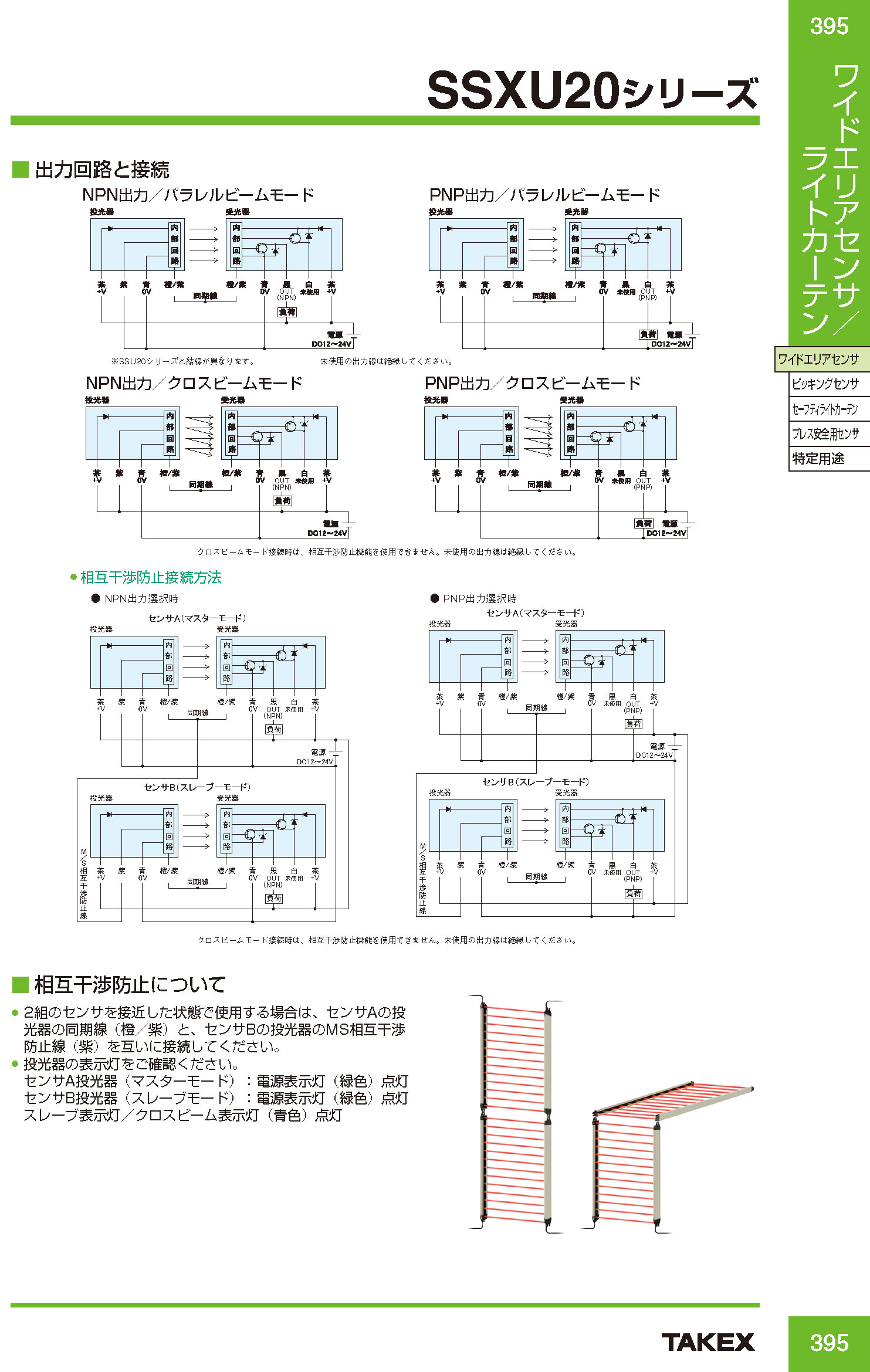

Q：NPN出力とPNP出力、どちらに対応していますか？ A：1つの製品で両方に対応しています。配線時に出力線を選択することで、NPNオープンコレクタまたはPNPオープンコレクタとして使用可能です。
Q：センサーを2台並べて使用することはできますか？ A：はい、パラレルビームモード接続時に限り、相互干渉防止機能により2台までの接近設置が可能です。
Q：0.5m以下の至近距離でクロスビームモードは使えますか？ A：クロスビームモードの検出距離は0.5〜4mです。0.5m未満の至近距離でご使用の場合は、パラレルビームモード（0〜4m）をご検討ください。
Q：水がかかる場所でも使用できますか？ A：保護構造IP65を実現しているため、多少の水滴や粉塵がある環境でも使用可能ですが、水中や常時水が激しくかかる場所での使用は避けてください。
Q：取付ねじは付属していますか？ A：はい、小型3点セムスねじ（M4）が付属しております。
Q：検出幅が足りない場合、他のサイズはありますか？ A：SSXU20シリーズでは、本製品（320mm）の他に、最小160mmから最大720mmまで合計8種類の検出幅バリエーションを用意しております。
Q：薄いプラスチックシートを検出できますか？ A：はい、クロスビームモードを使用することで、シート状のワークも安定して検出可能です。ただし、完全に透明なワークの場合は検出が不安定になる可能性があるため、不透明体での使用を推奨します。
Q：動作モード（ライトオン）を変更できますか？ A：本製品は「全光軸入光時にON」となるライトオン動作固定です。1光軸でも遮光されると出力がOFFになります。
Q：配線コードの長さはどのくらいですか？ A：投光器・受光器ともに3mの引出しコードが標準装備されています。
