TAKEX（竹中エンジニアリング）マットセンサーアイホンNFR5ピン対応離床検知有線式

NS-MA48-05 マットセンサーナースコールセット(有線式) アイホン NFR5ピン向け

病院や介護施設のアイホン製ナースコール（NFR5ピン）に直結できる、高耐久マットセンサーと分配コンセントの即用セットです。

ベッドからの離床や徘徊を確実に検知し、既存のナースコールシステムへ通知します。電源不要のパッシブ構造ながら、リード線の断線対策や衛生面に配慮した素材を採用しており、現場の過酷な運用に耐えうる信頼性を備えています。

型番： NS-MA48-05

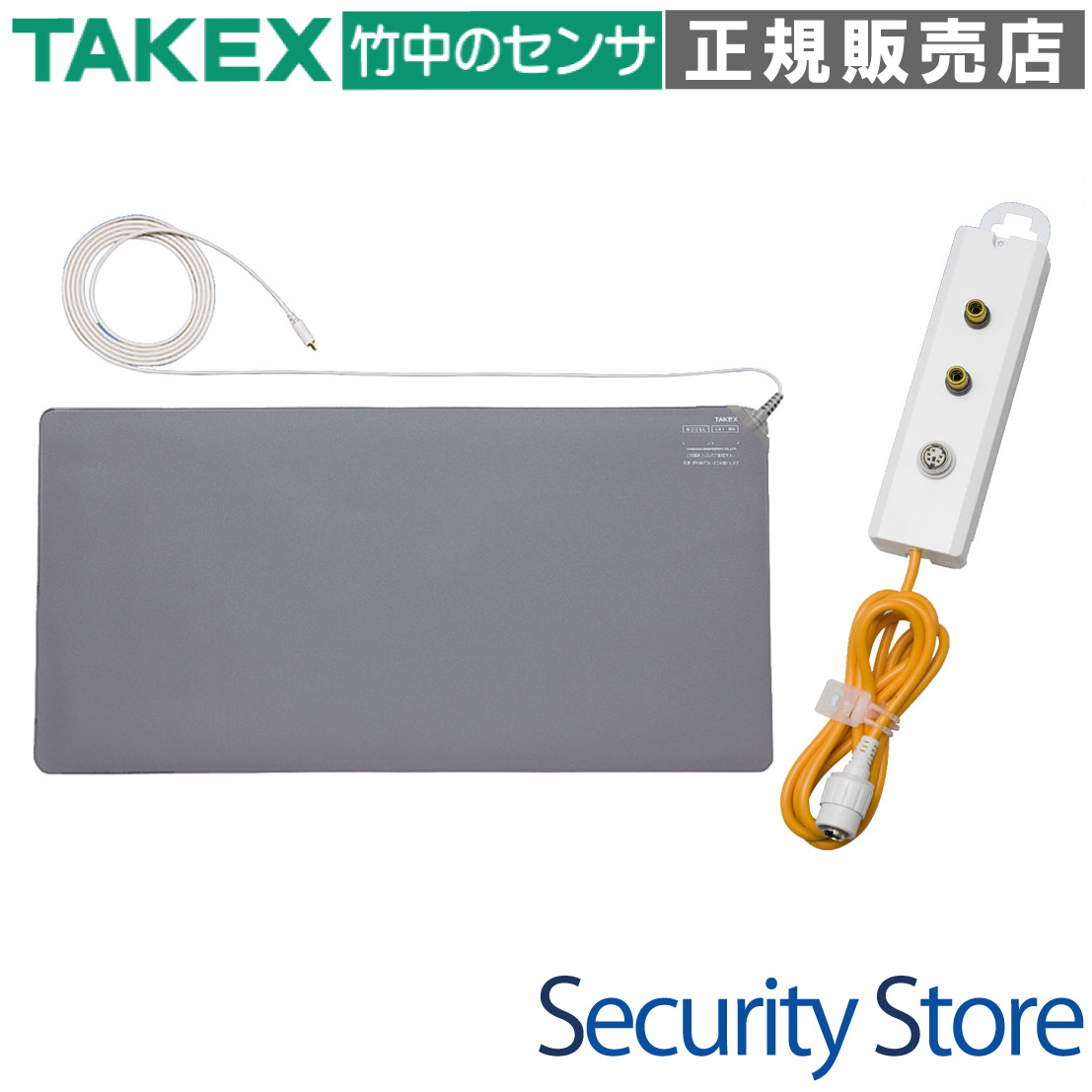

構成品： マットセンサー(MA-48) + 分配コンセント(BC-S(N5))
対応システム： アイホン NFXシリーズ 5ピン専用
主な用途： 離床検知、徘徊防止、転倒リスク低減
設置場所： ベッドサイド、居室出口、施設の通路
センサー方式： 無電圧接点出力（感圧式面状センサー）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

高齢者施設での離床・徘徊の早期発見
病院での転倒・転落事故の未然防止
既存のアイホン製ナースコールへの機能追加
深夜帯の少人数体制における見守り支援

導入前に確認したいポイント

施設のコンセントが「アイホンNFR5ピン」であること
既設の「呼出握りボタン」または「ハンド子機」があること
マットの上に重量物を常置しない運用が可能か
設置場所の床面が平滑であること

特長

高精度な面状感圧テクノロジー

40N / 40φ（約4kgf）という絶妙な閾値設定により、小柄な高齢者の足圧を確実に捉えつつ、軽量な落下物などによる誤報を抑える設計となっています。面状接点回路により、どこを踏んでも安定した検知が可能です。

断線を防ぐ高耐久リード線設計

リード線の引き出し部には特殊なブッシュ加工を施し、内部には高強度糸を組み込むことで、引っ張りや引きちぎりに対する物理的な耐性を大幅に向上させています。断線リスクの多い現場でも安心してお使いいただけます。リード線の長さは3mあり、余裕を持った取り回しが可能です。

つまずきを防止する5mm厚の超薄型設計

全体の厚みをわずか5mmに抑え、軟質PVC素材による高い床面密着性を実現しました。段差による患者様のつまずきリスクを最小化し、安全な歩行環境を維持します。また、両面どちらでも使用可能な構造となっています。

アイホンNFR5ピンへのスマートな統合

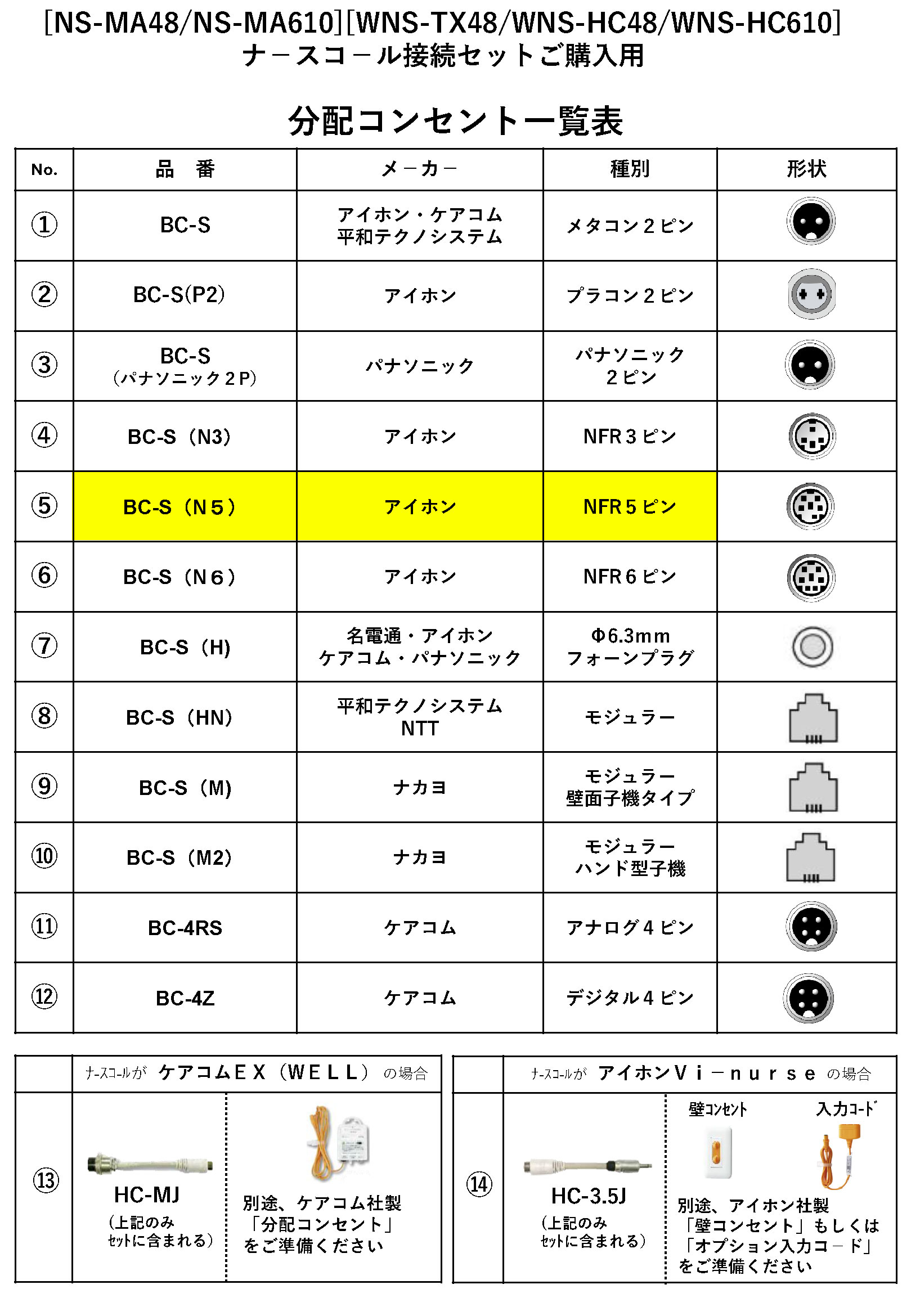

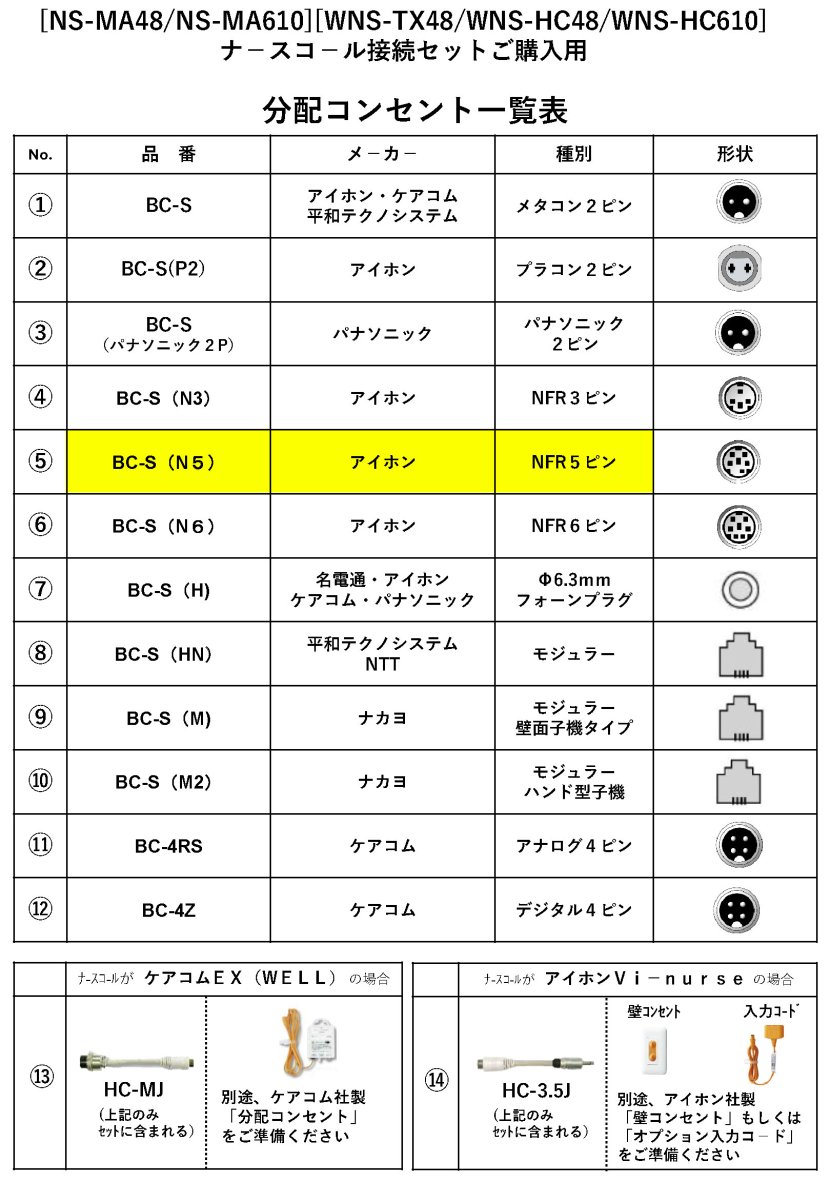

付属の分配コンセント「BC-S(N5)」を使用することで、壁面のナースコール端子を塞ぐことなくセンサーを増設できます。既設の呼出ボタンもそのまま併用できるため、現場の運用フローを崩さずに導入可能です。

衛生管理を支える日常生活防水構造

軟質PVC素材を採用しており、アルコールや中性洗剤を用いた消毒・拭き掃除が可能です。常に清潔を保ちたい医療・介護現場のニーズに応える衛生的な構造です。（※プラグ部を除く）

電源不要のシンプルで堅牢なアーキテクチャ

物理的な荷重で接点をメイクする受圧連動方式を採用しているため、電池交換や電源配線の必要がありません。落雷や停電の影響も受けず、長期間にわたって安定した見守りをサポートします。

フェイルセーフを考慮したプラグ構造

万が一、ベッド移動などでリード線が強く引っ張られた際には、あえてプラグが「抜ける」ことで、患者様の転倒や機器の破損を防ぐ安全設計を採用しています。

現場での設置・固定が容易な分配ユニット

分配コンセント本体には、スチール製ベッドに固定できる強力な磁石と、吊り下げ用の取付フックを標準装備。配線を整理しやすく、スタッフの導線を邪魔しない柔軟な設置が可能です。

    選定時に評価したい強み
    信頼のTAKEX品質： 医療・介護現場で長年の実績があるMA-48センサーを採用。
セット導入の利便性： センサーと専用分配器がセットのため、選定ミスがありません。
施工不要： 専門の電気工事を必要とせず、コネクタを差し込むだけで即日運用可能。
金メッキ接点： プラグ部には金メッキを施し、接触不良や酸化を防止しています。



施工・設置ガイド

本製品は「アイホン NFR5ピン」専用です。設置時は以下のガイドラインに従ってください。

確認項目	この製品での考え方
設置位置	ベッドサイドの床面に敷設。第一歩目が確実に踏まれる位置を計算してください。
脱落断線対策	分配コンセントには、必ず既設の握りボタンを接続してください。未接続だとシステムエラーとなります。
禁止事項	折り曲げ、折りたたみは内部接点を破壊するため厳禁です。保管時も平面を維持してください。
メンテナンス	週に1回程度の踏み込みテストを実施し、正常にナースコールが鳴るか確認してください。

製品仕様

マットセンサー (MA-48)

項目	内容
品名	マットセンサー
品番	MA-48
外形サイズ	H400 × W800 × 厚み5mm
有効検知部	H355 × W745mm
質量	約1.1kg
材質	軟質PVC（グレー色）
出力方式	無電圧a接点（受圧連動）
接点容量	30V・100mA
感圧特性	40N / 40φ押圧（約4kgf）
ケーブル	3m クリーム色、ピンプラグ付（コーナーより引き出し）
防水性能	日常生活防水型（ピンプラグ部除く）
使用周囲温度	-10℃ 〜 +50℃

分配コンセント (BC-S(N5))

項目	内容
品名	分配コンセント
対応メーカー	アイホン（NFXシリーズ 5ピン専用）
入力ジャック	センサー用ピンプラグ入力 × 2 NFR 5ピンレセプタクル × 1（既設ボタン用）
出力プラグ	NFR 5ピンプラグ × 1（壁側へ、リード線1.5m）
外形寸法	W40 × H142.5 × D25.5mm（突起部除く）
設置機能	裏面磁石、取付用フック付
質量	約109g

FAQ

Q：センサーを動かすための電池やACアダプタは必要ですか？ A：いいえ、必要ありません。本センサーは踏むことで物理的に接点を閉じるパッシブ方式のため、電源供給なしで作動します。

Q：アイホン以外のナースコールメーカーでも使えますか？ A：このセット（BC-S(N5)）はアイホンNFR5ピン専用です。他メーカーや他ピン数の場合は、適合する分配コンセントを選択する必要があります。

Q：センサーのみを分配器に挿して、握りボタンを外して使用できますか？ A：できません。握りボタンを接続しないと、ナースコールシステム側が「脱落断線」と判断し、異常アラームが発生してしまいます。

Q：マットの上にフロアマットやカーペットを敷いても大丈夫ですか？ A：可能です。ただし、厚手のマットを重ねると荷重が分散され、検知しにくくなる場合があります。設置後に必ず動作テストを行ってください。

Q：センサーの感度（踏む強さ）を調整することはできますか？ A：センサー本体に電子回路がないため、設定による感度調整はできません。物理的な荷重（約4kg）で動作する固定仕様です。

Q：アルコール消毒は可能ですか？ A：はい、表面の軟質PVCはアルコールや中性洗剤での拭き掃除が可能です。ただし、浸水や高圧洗浄は避けてください。

Q：車椅子やベッドのキャスターがマットの上を通っても大丈夫ですか？ A：避けてください。点荷重による強い圧迫は、内部接点の固着（常時発報状態）や故障の原因となります。

Q：センサーの寿命はどのくらいですか？ A：メーカーの推奨交換目安は納入後約5年です。踏み込み回数や環境により異なりますが、予防保全のため定期的なリプレイスを推奨します。

Q：1つの分配コンセントにマットセンサーを2台接続できますか？ A：はい、分配コンセントには2つの入力ジャックがあるため、最大2台まで同時接続可能です。

Q：踏んでいないのにナースコールが鳴りっぱなしになります。 A：内部接点が固着している可能性があります。一度プラグを抜き、テスターで導通を確認してください。何も乗せていない状態で導通がある場合は故障です。
