NS-MA610-05 マットセンサー ナースコールセット(有線式) アイホン NFR5ピン向け TAKEX 竹中エンジニアリング [NS-MA610-05]

NS-MA610-05 マットセンサー ナースコールセット(有線式) アイホン NFR5ピン向け TAKEX 竹中エンジニアリング [NS-MA610-05]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床検知センサー アイホンNFX対応 病院・介護施設向け

マットセンサー ナースコールセット(有線式) NS-MA610-05
アイホン NFR5ピン向け分配コンセント同梱セット

病院や介護施設のアイホン製ナースコール（NFR 5ピン）に接続してすぐに使える、高耐久マットセンサーと分配コンセントのオールインワンセットです。

対象者がベッドから降りた際の荷重を確実に検知し、ナースコールを通じてスタッフへ知らせます。既存の握りボタンもそのまま併用できるため、現場の運用を変えることなく導入可能です。

  • 型番： NS-MA610-05

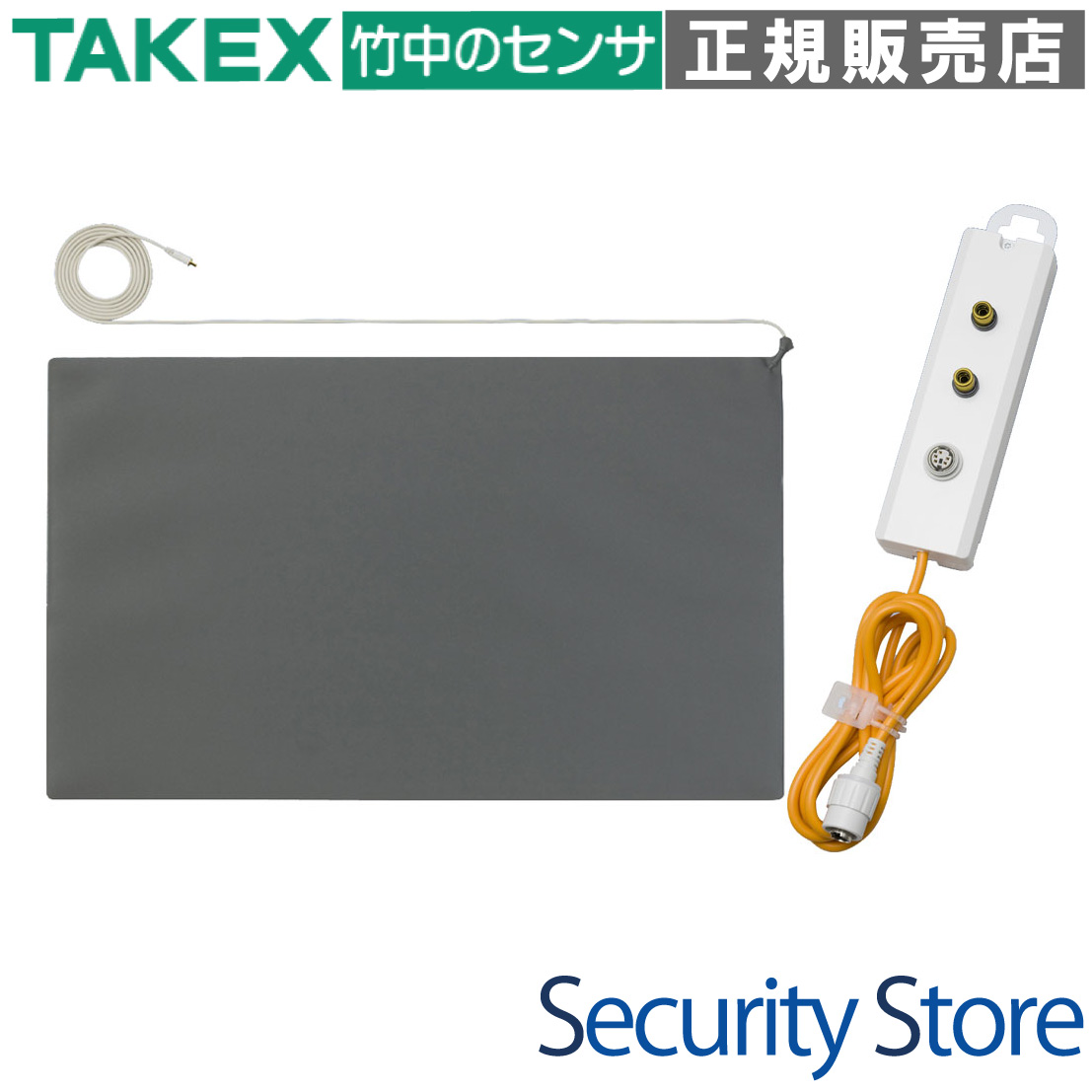

  • セット内容： マットセンサー(MA-610) + 分配コンセント(BC-S(N5))
  • 対応システム： アイホン NFXシリーズ（5ピンタイプ）
  • 検知方式： 面状接点による受圧連動方式（40N/40φ）
  • 設置場所： 屋内（ベッドサイド、部屋の出入り口等）
NS-MA610-05 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 入院患者の離床・転倒防止対策
  • 介護施設での徘徊・外出し検知
  • 深夜帯の見守り負担軽減
  • 既存アイホン製ナースコールの機能拡張

導入前に確認したいポイント

  • 壁面コンセントの形状が「5ピン」であるか
  • 設置予定の床面に極端な凹凸がないか
  • 握りボタン（ハンド子機）が手元にあるか
  • マットを折り曲げて保管する予定はないか

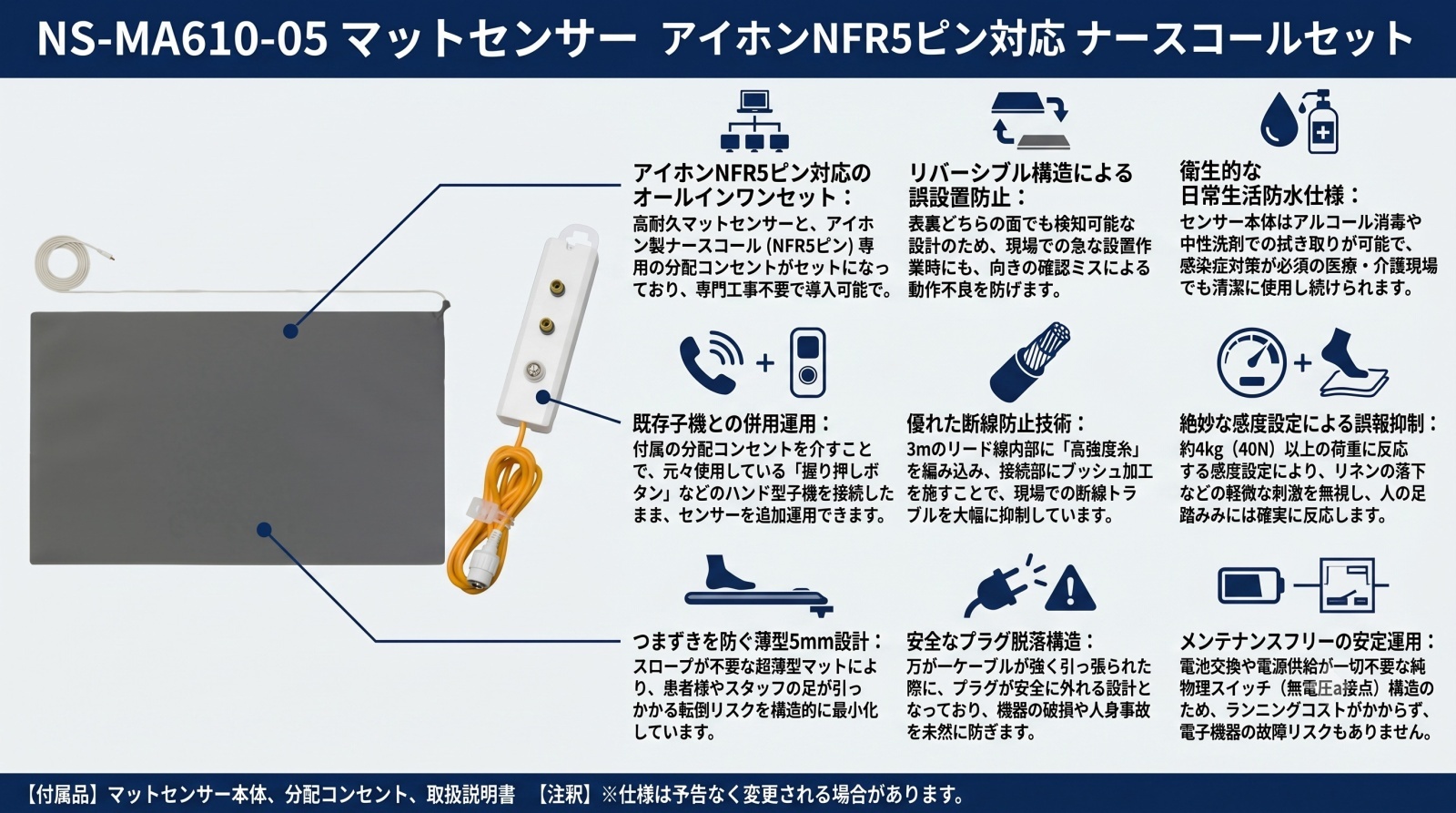

特長

1. 導入後すぐに運用可能な分配コンセントセット

標準サイズのマットセンサー「MA-610」と、アイホンNFR5ピン対応の分配コンセント「BC-S(N5)」をパッケージ化。専門的な配線工事を必要とせず、届いたその日からナースコール連動による運用が開始できます。

2. つまずきを防止する5mmの超薄型設計

マットの厚みはわずか5mm。対象者や巡回スタッフが足を引っ掛けて転倒するリスクを最小限に抑えています。また、表裏どちらでも使用できるリバーシブル構造により、設置時のミスを構造的に防ぎます。

3. 徹底した断線防止テクノロジー

故障の主因となるケーブル断線を防ぐため、3mのリード線内部に高強度糸を編み込み、抗張力を飛躍的に向上。さらにマットとの接合部にはブッシュ加工を施し、折り曲げによる負荷を軽減しています。

4. 既設のナースコール子機をそのまま併用可能

同梱の分配コンセントを経由することで、現在使用中の呼出握りボタンやハンド型子機を、本センサーと同時に接続できます。緊急時の呼び出し機能を損なうことなく、離床監視機能を追加可能です。

5. 現場の衛生管理に適した日常生活防水

センサー本体は日常生活防水構造（※プラグ部を除く）となっており、アルコールや中性洗剤による拭き取り清掃が可能です。医療・介護現場で求められる高い衛生基準を維持したまま長期間運用いただけます。

6. フェイルセーフを考慮したプラグ設計

ピンプラグはロック機構を持たない挿入式を採用。万が一、ケーブルに強い張力がかかった場合には、機器の破損や対象者の転倒を招く前に安全に抜けるよう設計されています。

7. 誤報を抑制する精密な荷重チューニング

約4kg（40N）の荷重で反応するよう設計されており、枕や軽いリネン類の落下による誤報を抑えつつ、人間の足による踏み込みには確実に反応する絶妙な感度設定となっています。

8. 設置を容易にする磁石・フック付き分配器

分配コンセント本体裏面には強力な磁石と吊り下げ用のフックが装備されています。スチール製のベッドフレームへの固定や、壁面のフックへの取り付けが容易で、設置場所を選びません。

選定時に評価したい強み

  • 高い耐久性： リード線内の綿糸補強と金メッキ接点により、過酷な使用環境に対応。
  • 汎用性： アイホンNFXシリーズという、国内シェアの高いシステムに最適化。
  • 運用性： 電子部品を含まない純物理スイッチのため、電池交換などのメンテナンスが不要。
  • 安全性： 5mm厚の段差レス設計で、二次被害（つまずき）を徹底防止。

施工・設置ガイド

適切な検知と製品の寿命を保つため、以下の設置条件を遵守してください。

確認項目 設置・運用の指針
設置位置 ベッドサイドの足元や、部屋の出口など、対象者が必ず踏む動線上に配置してください。
接続の必須事項 分配コンセントには、必ず「握り押しボタン」も接続してください。未接続の場合、脱落アラームが鳴る場合があります。
禁止事項 絶対に折り曲げたり、丸めたりしないでください。 内部接点が破損し、常時発報の原因となります。
清掃方法 アルコール拭きが可能です。ただし、プラグ部は水分厳禁ですので濡らさないよう注意してください。
点荷重の回避 キャスター付きベッドや車椅子でマットの上を通過させないでください。電極が破壊されます。

製品仕様

マットセンサー本体 (MA-610)

項目 内容
型番 MA-610
外形寸法 W1,000 × H600 × D5 mm
有効検知部 W955 × H545 mm
質量 約3.2kg
出力方式 無電圧a接点（受圧連動）
接点容量 30V 100mA
感圧 40N / 40φ 押圧（約4kg）
リード線 3m（クリーム色）ピンプラグ付 / 高強度糸組み込み
使用周囲温度 -10℃ 〜 +50℃

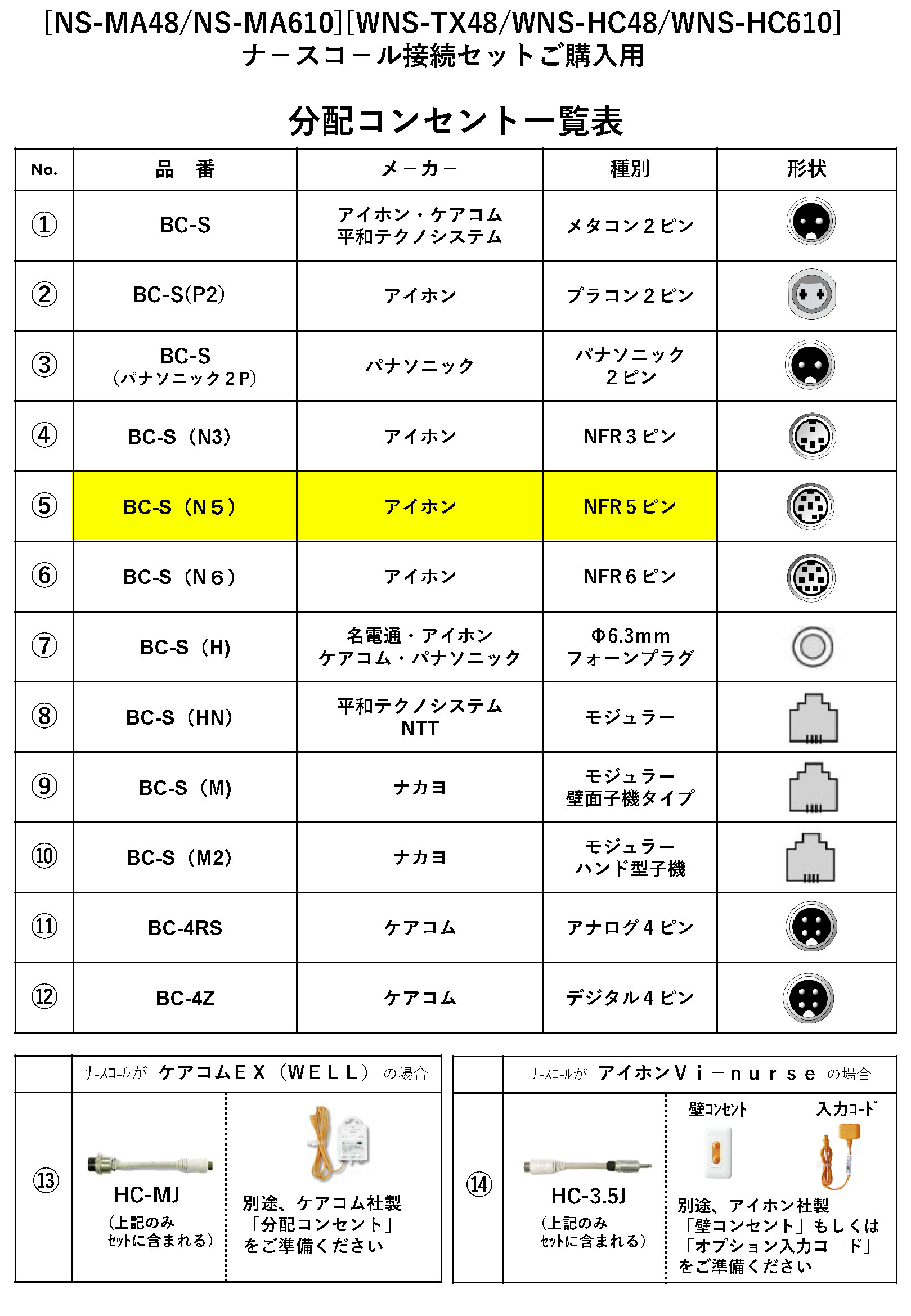

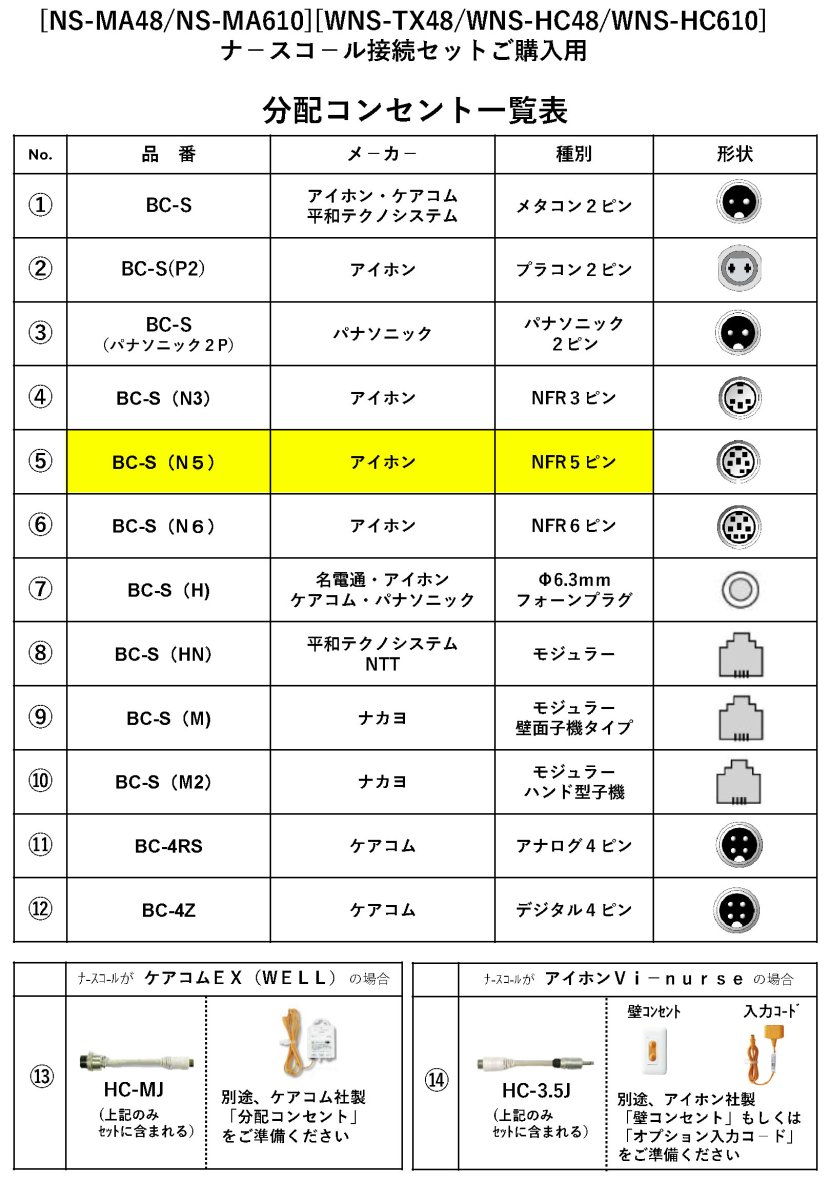

分配コンセント (BC-S(N5))

項目 内容
型番 BC-S(N5)
対応メーカー アイホン（NFXシリーズ 5ピン専用）
入力ジャック センサー用ピンプラグジャック × 2
既設子機入力 NFR 5ピン レセプタクル × 1
出力プラグ NFR 5ピン プラグ × 1（リード線1.5m）
外形寸法 W40 × H142.5 × D25.5 mm
固定方法 裏面磁石 または 取付用フック

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：本セットは「アイホン NFXシリーズ（5ピンタイプ）」専用です。他メーカーや異なるピン数のシステムには使用できませんので、事前にコンセント形状をご確認ください。
Q：マットの上にラグやカーペットを敷いても大丈夫ですか？ A：はい、可能です。市販のラグなどを重ねることでマットへの直接的なダメージを軽減でき、より長くご使用いただけます。
Q：誰も乗っていないのにナースコールが鳴り続けます。 A：マットを折り曲げたり、重い物を置いたままにしたりすると、内部の接点がショート（固着）して常時発報する場合があります。一度マット上に何もない状態で確認し、改善しない場合は交換が必要です。
Q：ナースコール親機で「脱落断線」の警報が出ます。 A：分配コンセントに「呼出握りボタン（ハンド子機）」が接続されていない場合に発生します。必ず既存の子機を分配コンセントに差し込んでください。
Q：センサーの感度（検知する重さ）は調整できますか？ A：いいえ、本機は物理スイッチ構造のため、感度調整はできません。約4kgの荷重で反応する固定仕様です。
Q：水洗いしても大丈夫ですか？ A：マット部分は日常生活防水ですので、水拭きやアルコール清掃は可能です。ただし、ピンプラグや分配コンセント部分は防水ではありませんので、絶対に濡らさないでください。
Q：電池交換は必要ですか？ A：不要です。本機はナースコールからの信号を利用する無電圧接点方式のため、電源や電池は一切使用しません。
Q：車椅子でマットの上を通りかかっても問題ないですか？ A：車椅子の車輪やベッドのキャスターなどの「強い点荷重」は、内部電極を破壊する恐れがあります。通過する際はマットを避けるか、一時的に移動させてください。
Q：耐用年数はどのくらいですか？ A：メーカーの推奨交換目安は、納入後「約5年」です。使用頻度や環境により劣化の進み具合は異なりますが、安全のため定期的なリプレイスを推奨します。
Q：分配コンセントにセンサーを2台つなげられますか？ A：はい、BC-S(N5)にはセンサー入力ジャックが2つ備わっているため、2枚のマットセンサーを同時に接続して運用することが可能です。
