WNS-HC48-05 マットセンサー ナースコールセット(無線式) アイホン NFR5ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-05]

WNS-HC48-05 マットセンサー ナースコールセット(無線式) アイホン NFR5ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-05]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床・徘徊センサー 小電力型ワイヤレス アイホンNFX対応 介護・報知機器

マットセンサー ナースコールセット(無線式) アイホン NFR5ピン向け

ベッドサイドや部屋の入り口に敷くことで、利用者の離床や外出をナースコールへワイヤレスで報知する、施工性に優れたオールインワンセットです。

高耐久なマットセンサーと、配線不要の無線送信機、そしてアイホン製5ピンナースコールに適合する分配コンセントをパッケージ化。断線トラブルを解消し、現場の安全性とスタッフの業務効率を同時に向上させます。

  • 型番： WNS-HC48-05
  • 通信方式： 小電力型ワイヤレス（見通し約100m）
  • 対応システム： アイホン NFXシリーズ（5ピン）
  • センサー： 日常生活防水・高耐久マットセンサー
  • 設置方法： フック/マグネットによる簡単固定
  • 拡張性： 受信機1台につき送信機最大40台

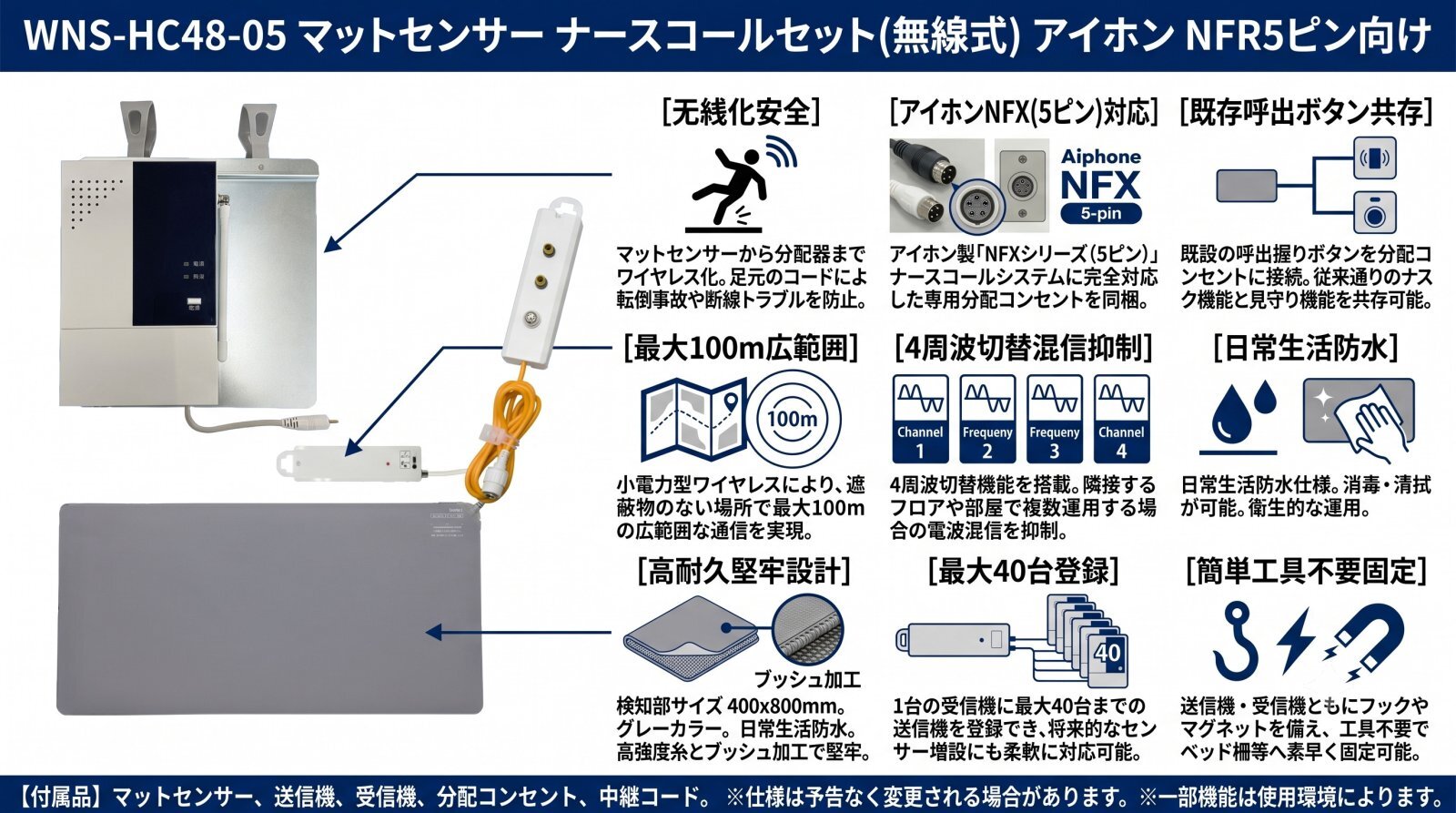

マットセンサー ナースコールセット WNS-HC48-05

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床検知
  • 深夜時間帯の徘徊防止・外出報知
  • 配線による転倒リスクを低減したい現場
  • 既存のナースコール設備を活かしたセンサー導入

導入前に確認したいポイント

  • 施設のコンセントがアイホン5ピン（NFR）か
  • 電波到達距離（見通し100m）が十分か
  • 呼出握りボタンを併用するか（断線監視対策）
  • マットのサイズ（400×800mm）が設置場所に合うか

特長

センサーから分配器までを完全に無線化

マットセンサーからナースコール分配器までを無線で接続するため、床に這うコードを最小限に抑えられます。これにより、車椅子やスタッフの足がコードに引っかかることによる転倒事故や、コードの断線故障を大幅に軽減します。

400×800mmの最適化された検知エリア

付属のマットセンサー「MA-48」は、ベッドサイドや入り口に敷いた際、最も検知しやすく取り回しの良いサイズ設計になっています。グレーのカラーリングはあらゆる施設のインテリアに自然に馴染みます。

混信を防ぐ「4周波切替」対応型

小電力型ワイヤレス受信機は、4周波切替機能を搭載。隣接する部屋やフロアで多数のワイヤレスセンサーを設置した場合でも、電波の混信を軽減し、確実な報知を実現します。

過酷な使用環境に耐える高耐久設計

マットセンサーのコード引き出し部にはブッシュ加工を施し、コード自体にも高強度糸を組み込むことで、強い引っ張りに対する耐性を高めています。また、日常生活防水仕様により、消毒や洗浄も可能です。

ナースコール子機・握りボタンとの共存

付属の分配コンセント「BC-S(N5)」を使用することで、既設の呼出握りボタンやハンド型子機をそのまま利用しながら、ワイヤレスセンサーをシステムに組み込むことができます。現場の運用フローを変えずに導入可能です。

最大40台までの柔軟な拡張性

1台の受信機に対して、最大40台までの送信機を登録可能です。複数のマットセンサーや、他のTAKEX製ワイヤレスセンサー（ベッドセンサー等）を組み合わせて管理する大規模な運用にも対応します。

金メッキプラグ採用による高い接触信頼性

マットセンサーのピンプラグには金メッキを採用。長期間の使用においても腐食に強く、接触不良による誤動作や報知漏れを防ぎ、メンテナンスコストを削減します。

施工を簡略化するフック・マグネット設計

送信機と受信機の両方にフックやマグネットが備わっています。ベッドの柵やヘッドボード、スチール製フレームなど、工具を使わずに最適な位置へ素早く設置・移動が可能です。

選定時に評価したい強み

  • 現場の安全： 無線化により「配線でのつまずき」という二次事故を根絶します。
  • コスト性能： 部材の見直しにより、高い信頼性を維持しつつローコストを実現。
  • 運用の継続： 既設の握りボタンをそのまま挿せるため、患者様の利便性を損ないません。
  • 信頼のTAKEX製： 防犯・センサー専業メーカーとしての高い検知精度と耐久性。

施工・設置ガイド

本製品はアイホン製NFR5ピンシステム専用です。壁面のナースコール差込口に分配コンセントを接続し、受信機をフックまたはマグネットで固定してください。送信機とマットセンサーを接続し、受信機との間でテスト送信を行い、正常にナースコールが鳴動することを確認してから運用を開始してください。

接続・運用の注意点 詳細説明
握りボタンの接続 断線監視機能によるエラーを防ぐため、分配コンセントには必ず呼出握りボタン等を接続してください。
電波環境の確認 金属製の壁や厚いコンクリート壁がある場合、通信距離が短くなる可能性があります。事前にテストを行ってください。
防水範囲について マット本体は防水ですが、ピンプラグおよび送信機・受信機本体は防水ではありません。水濡れにご注意ください。

製品仕様

項目 内容
セット全体構成

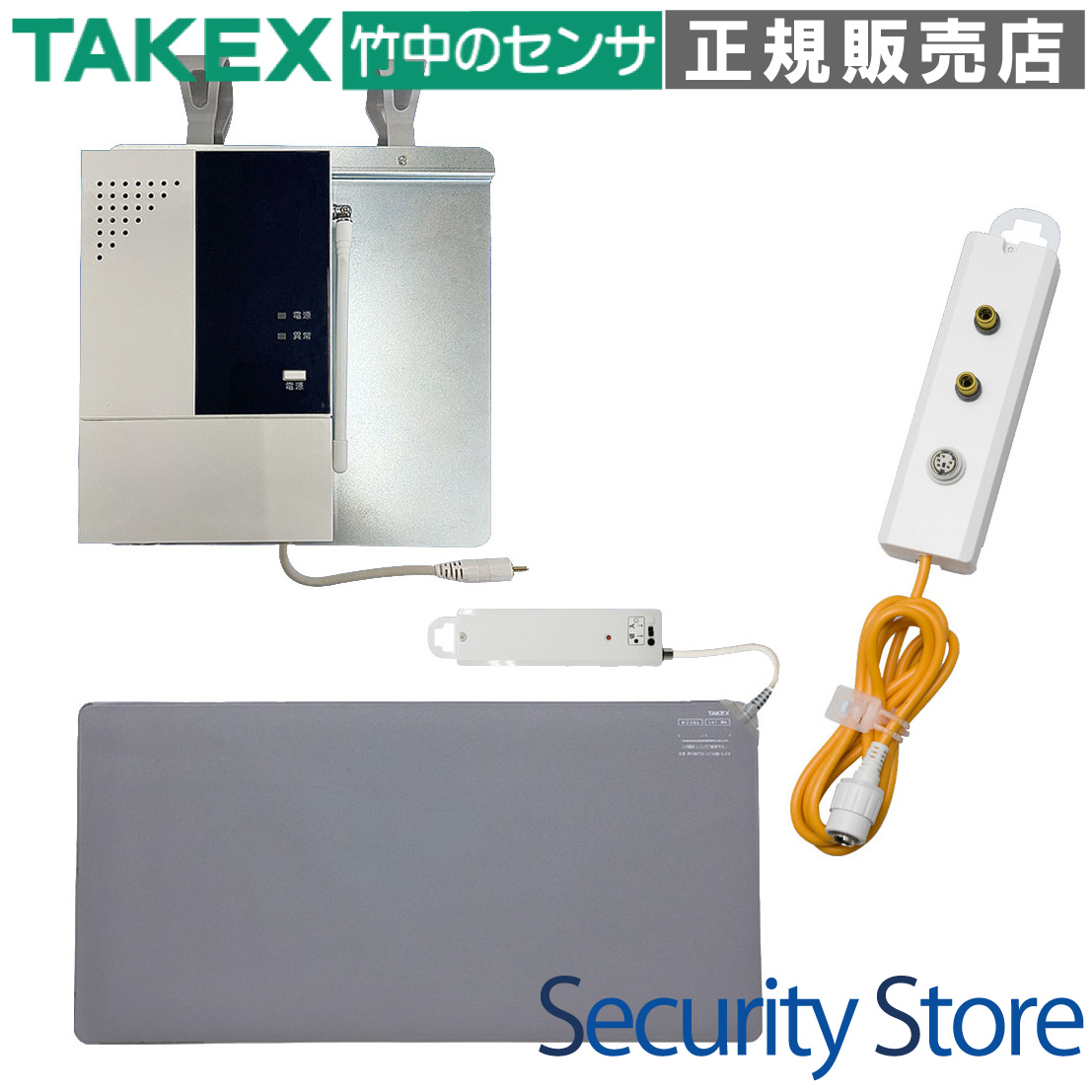

セット内容 マットセンサー(MA-48)、ジャック付送信機(HC-116)、フック付受信機(HCR-200F)、分配コンセント(BC-S(N5))
通信距離 見通し約100m
マットセンサー (MA-48)
サイズ / カラー 400mm × 800mm / グレー
コード長 / プラグ 3m / 金メッキピンプラグ
構造 日常生活防水仕様、高強度糸入りリード線、ブッシュ加工
受信機 (HCR-200F) / 送信機 (HC-116)
無線機能 小電力型ワイヤレス、4周波切替対応
登録台数 最大40台
設置仕様 フック付き、裏面マグネット付き、送信機に入切スイッチ付き

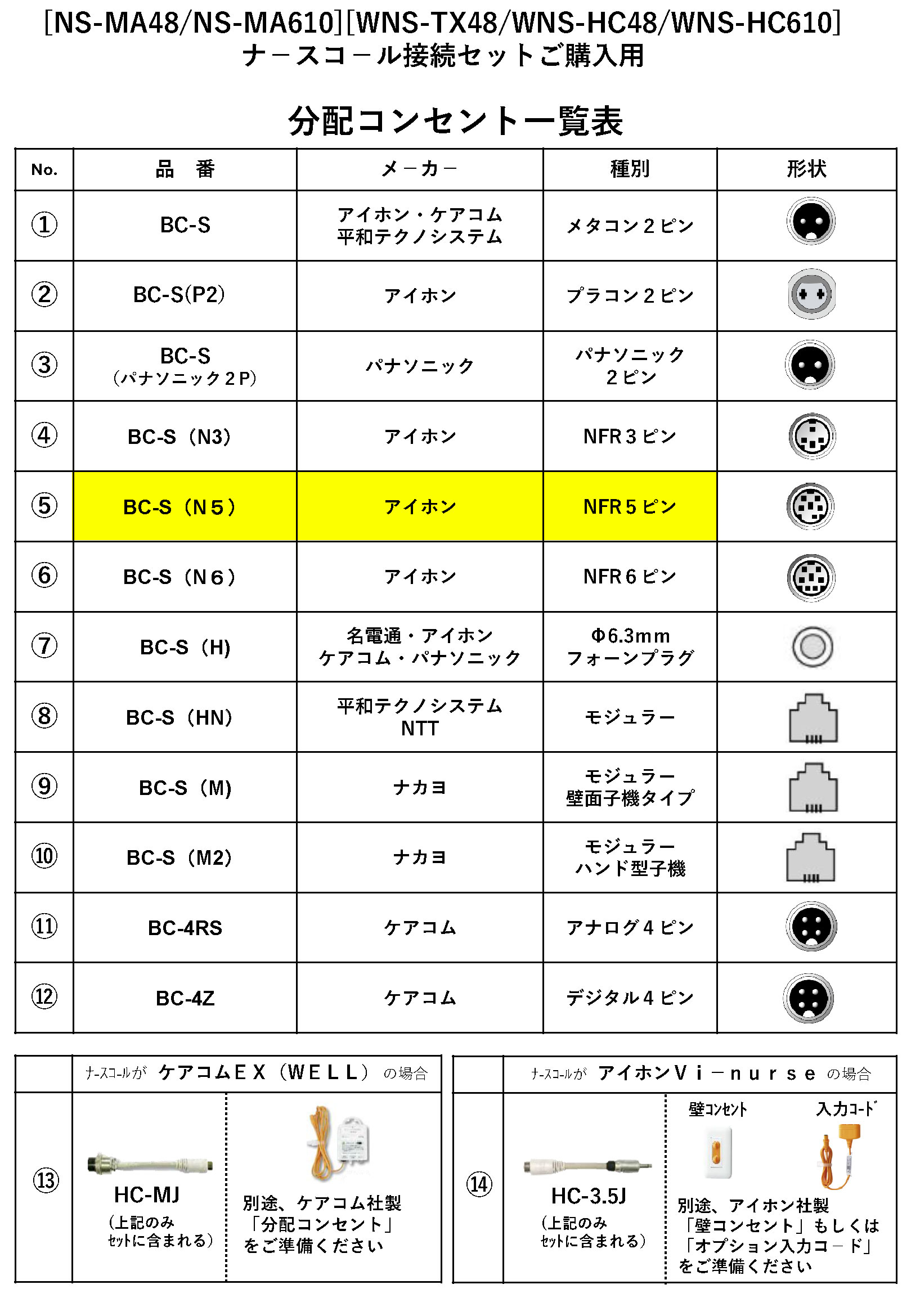

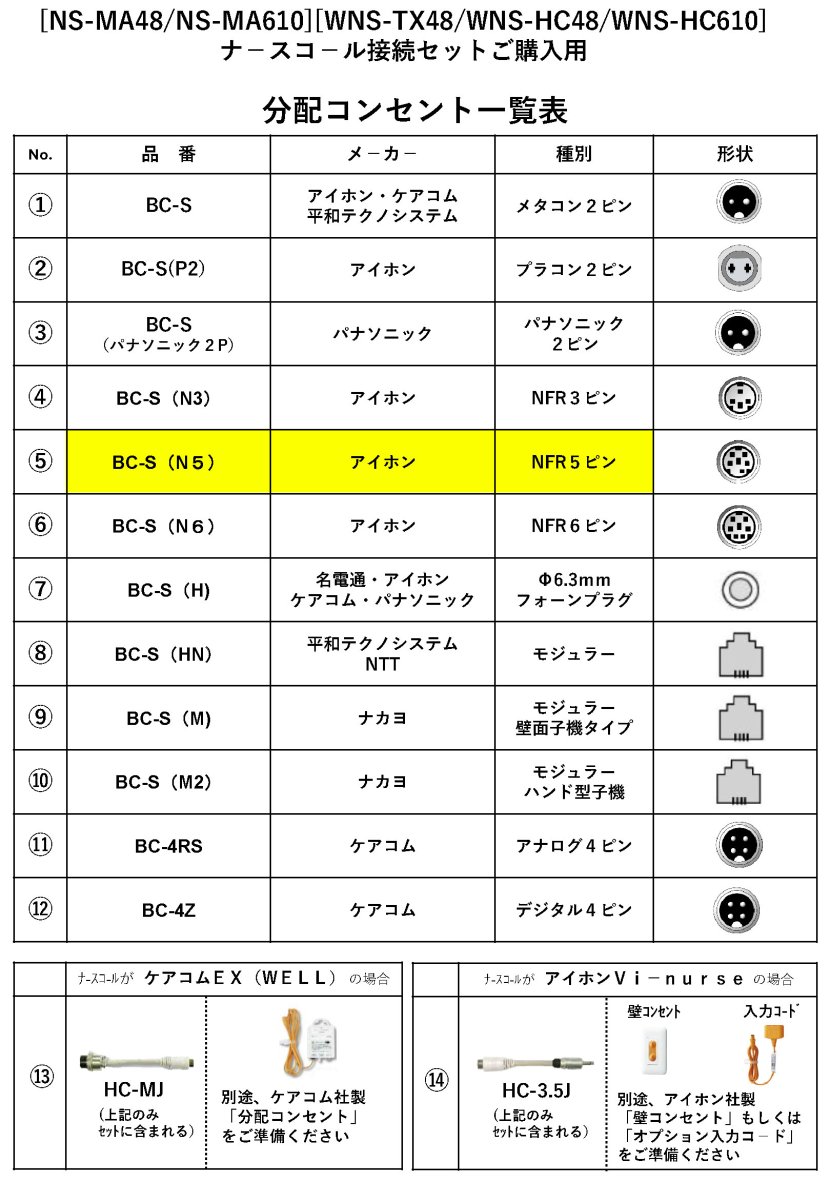

分配コンセント (BC-S(N5))
対応メーカー アイホン (NFXシリーズ 5ピン専用)
入力ジャック センサー接続用ジャック × 2、NFR 5ピンレセプタクル × 1
出力 NFR 5ピン プラグ × 1 (リード線 1.5m)
外形寸法 / 質量 W40 × H142.5 × D25.5mm / 約109g
使用周囲温度 -10℃ 〜 +50℃

FAQ

無線は何メートルくらい届きますか？ 障害物のない見通し距離で約100mです。ただし、建物の構造（RC造や鉄骨造）や壁の材質、周囲の電波環境により短くなる場合があります。
アイホンのナースコールならどれでも使えますか？ 本製品は「NFXシリーズ 5ピン」専用です。3ピンや6ピン、他シリーズには適合しませんので、必ず現場のコンセント形状をご確認ください。
マットセンサーは洗えますか？ マット本体は日常生活防水仕様ですので、消毒液による拭き取りや水洗い（洗浄）が可能です。ただし、接続部のピンプラグは防水ではないため、濡らさないようご注意ください。
ナースコールの握りボタンを繋がなくても動作しますか？ 動作自体はしますが、アイホンのシステム仕様上、握りボタンを接続しないと「脱落断線」エラーが出る場合があります。原則として握りボタンと併用してください。
センサーを2台同時に使いたいのですが可能ですか？ はい、付属の分配コンセントには2つの入力ジャックがあるため、マットセンサーともう一つのセンサー（別売のベッドセンサー等）を同時に接続可能です。
複数の部屋で使うと電波が混信しませんか？ 4周波切替機能を搭載しているため、周波数を設定で分けることにより、近接する場所での混信トラブルを最小限に抑えることができます。
受信機1台に対して、送信機は何台まで登録できますか？ 最大40台まで登録可能です。
電池交換のタイミングはわかりますか？ 送信機の電池残量が少なくなると、受信機の表示や報知でお知らせする機能を備えています。
設置に工事は必要ですか？ 基本的にはプラグイン接続とフック/マグネットでの固定のみで設置完了しますので、大掛かりな配線工事は不要です。
マットの上に物を置いたままでも大丈夫ですか？ 一定以上の荷重がかかり続けると検知状態が維持されてしまうため、不使用時は荷重がかからないようにするか、送信機のスイッチを「切」にしてください。
