TAKEX（竹中エンジニアリング） 離床センサー ワイヤレス アイホンNFR5ピン対応

WNS-HC610-05 マットセンサー ナースコールセット(無線式) アイホン NFR5ピン向け

マットセンサー「MA-610」と無線送信機、受信機、およびアイホン5ピン専用の分配コンセントをパッケージ化したオールインワンセットです。配線を無線化することで断線リスクを解消し、既存のナースコール環境へスムーズに導入いただけます。

  • 型番： WNS-HC610-05

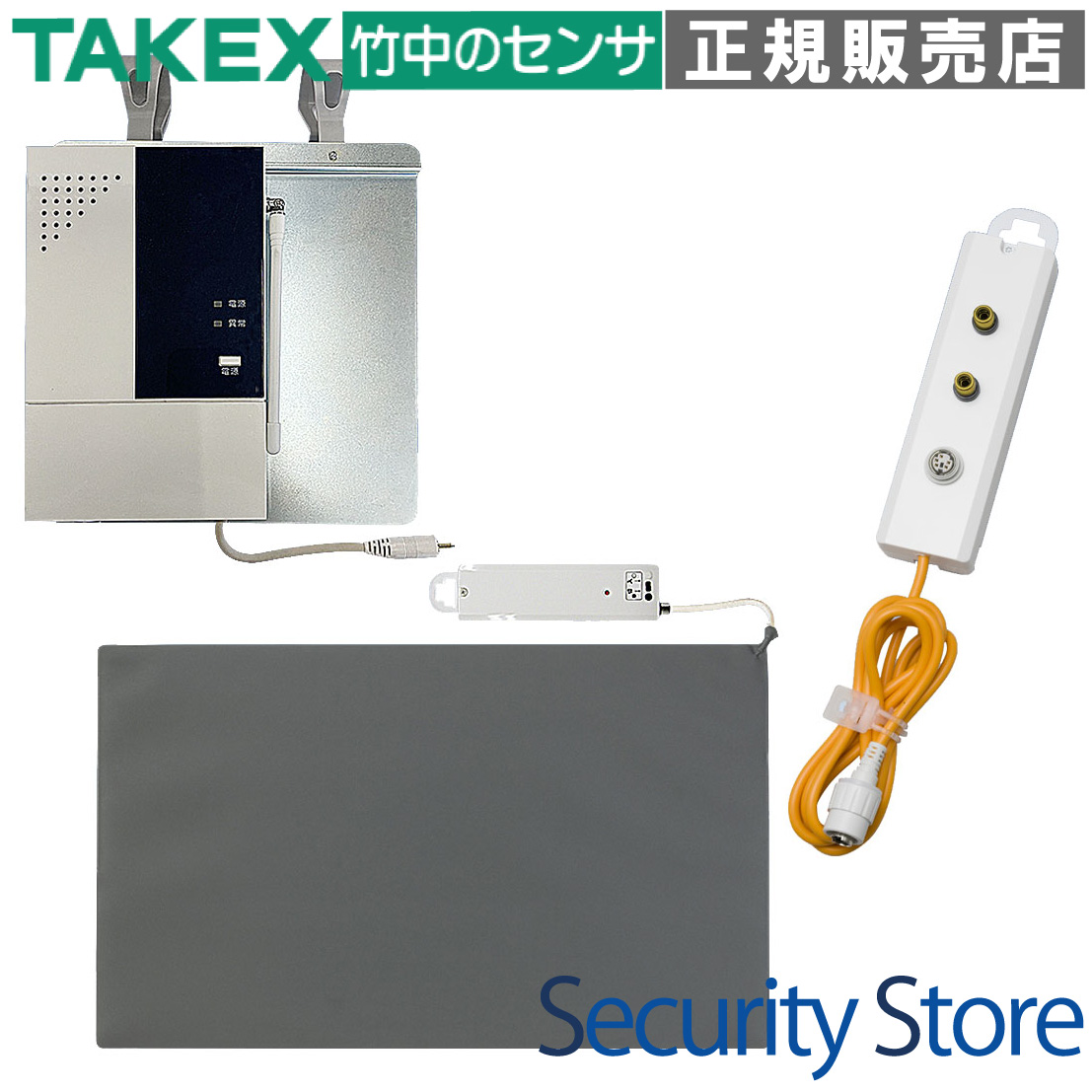

  • 製品構成： マットセンサー、ジャック付送信機、フック付受信機、分配コンセント
  • 通信方式： 小電力セキュリティ電波（見通し約100m）
  • 対応ナースコール： アイホン NFXシリーズ（5ピンタイプ）
  • 用途： 病院・介護施設での離床検知・徘徊防止

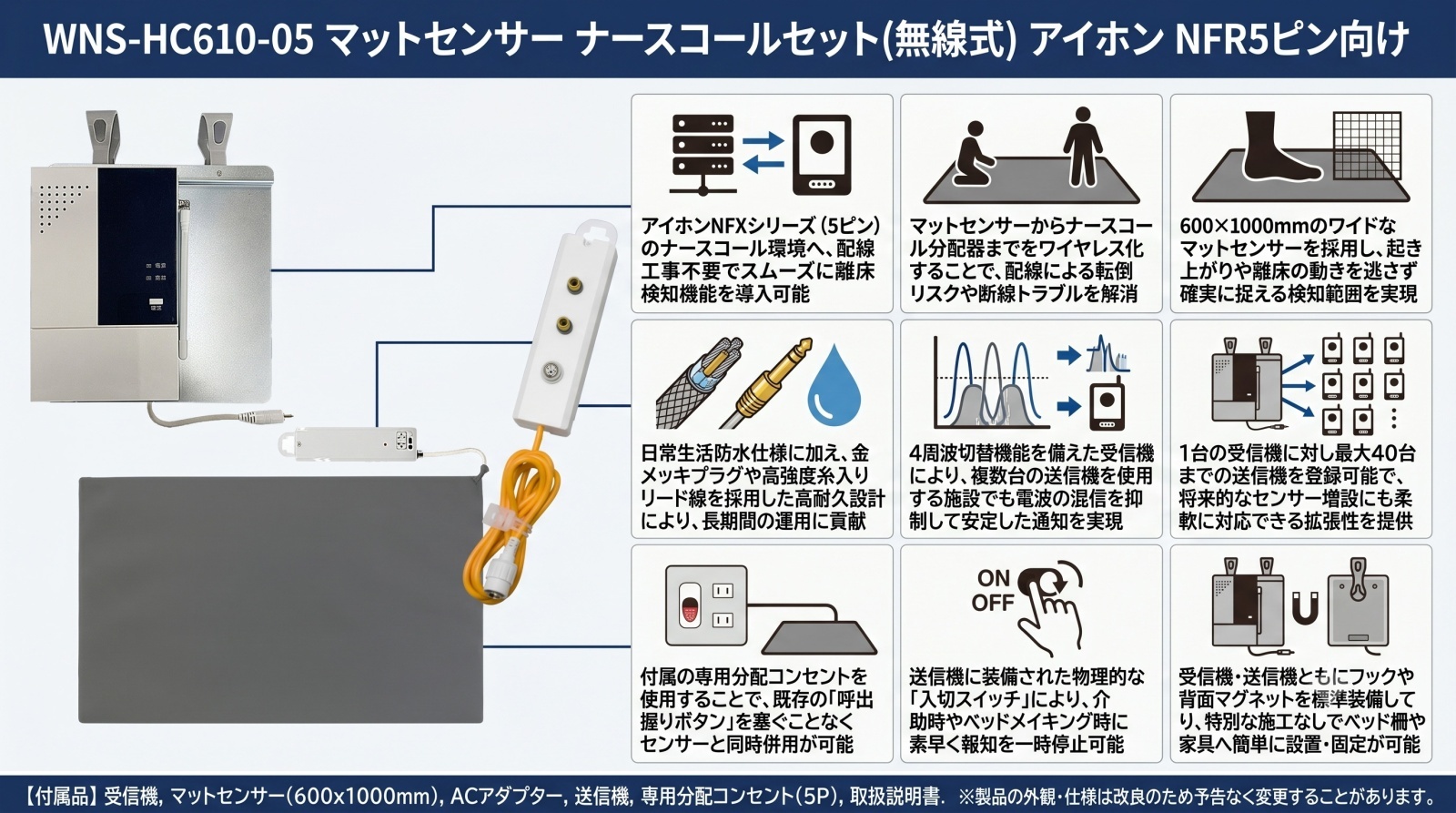

WNS-HC610-05 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • ベッドからの転倒・転落防止対策
  • 深夜時間帯の無断外出・徘徊の検知
  • 有線ケーブルによる転倒リスクの軽減
  • 既存のナースコール設備へのセンサー追加

導入前に確認したいポイント

  • ナースコール端子が「アイホンNFR5ピン」であるか
  • 送信機から受信機まで（見通し100m以内）の距離
  • マットの設置場所（ベッドサイドや出入口など）
  • 既設の「呼出握りボタン」の有無

特長

ワイドな検知範囲をカバーするマットセンサー

セットに含まれるマットセンサー「MA-610」は、600×1000mmのワイドサイズ設計です。ベッドサイドに敷くことで、患者様がベッドから降りようとする動きを広く、確実に捉えることができます。グレーのカラーはどのような療養環境にも自然に馴染みます。

断線トラブルを解消するワイヤレス設計

センサーから分配器までの間を無線化することで、マットセンサー特有の課題である「コードの引っ掛かり」や「断線による故障」を大幅に低減します。有線式で煩雑になりがちなベッド周りの配線をスッキリと整理でき、清掃やシーツ交換の妨げになりません。

高い耐久性を実現する高強度設計

コード線の引き出し部にはブッシュ加工を施し、コード内部には高強度糸を2本組み込んでいます。不意の強い引っ張りに対しても断線しにくい堅牢な構造を採用しており、過酷な現場での長期運用を支えます。

清拭・消毒が可能な日常生活防水仕様

マットセンサー本体は日常生活防水仕様となっており、汚れが付着した際も消毒や洗浄が可能です。衛生管理が重視される医療・介護現場において、常に清潔な状態を保つことができます。また、ピンプラグには金メッキを採用し、耐腐食性を高めています。

混信を抑制する4周波切替対応

受信機「HCR-200F」は4周波切替機能を搭載しています。同一フロア内で複数のワイヤレス送信機を設置する場合でも、周波数を分散させることで電波の混信を軽減し、安定した報知を実現します。

最大40台までの送信機登録が可能

1台の受信機に対して、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、別売のベッドコーナーセンサーや離床センサーなどを追加して、多角的な見守り体制を構築することができます。

施工不要の簡単フック設置

受信機および送信機にはフックが標準装備されています。ベッド柵やヘッドボードに掛けるだけで設置が完了するため、特別な施工工事は不要です。送信機裏面にはマグネットも備わっており、スチール製の什器にも手軽に固定できます。

既設の子機を活かせる分配コンセント

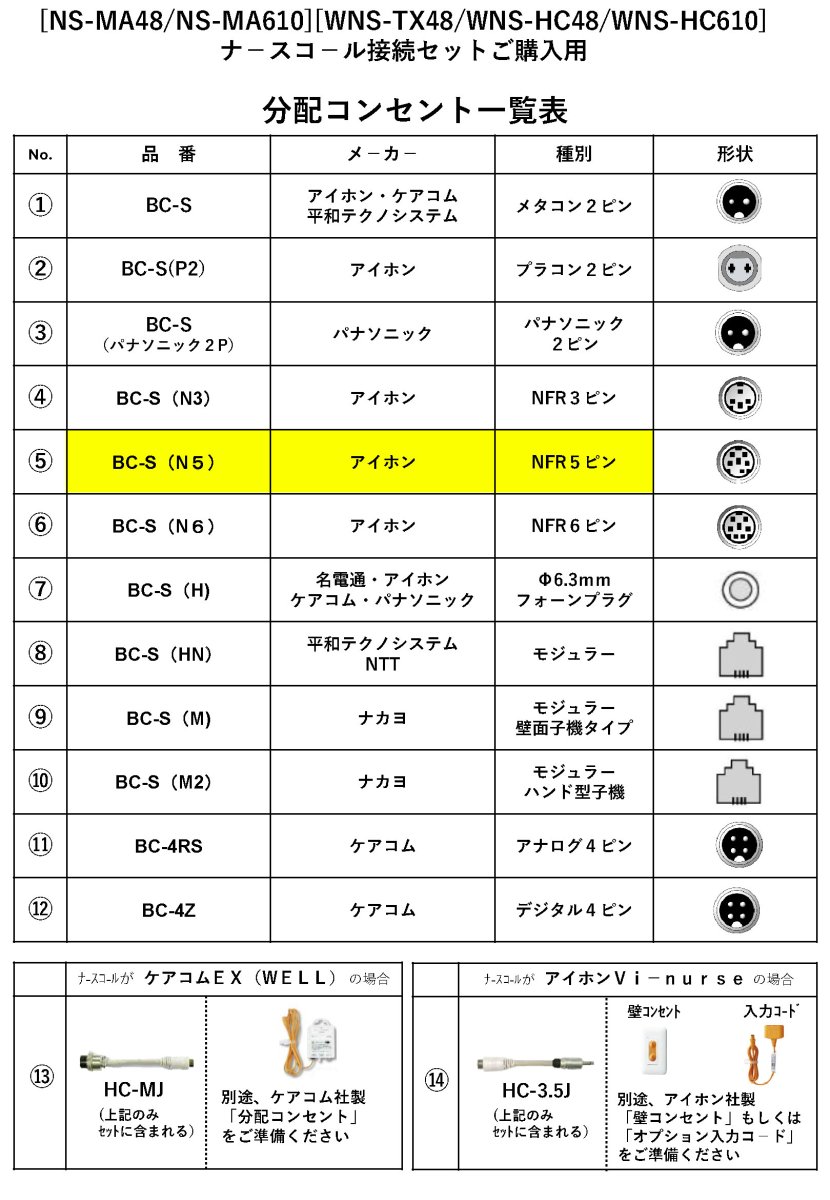

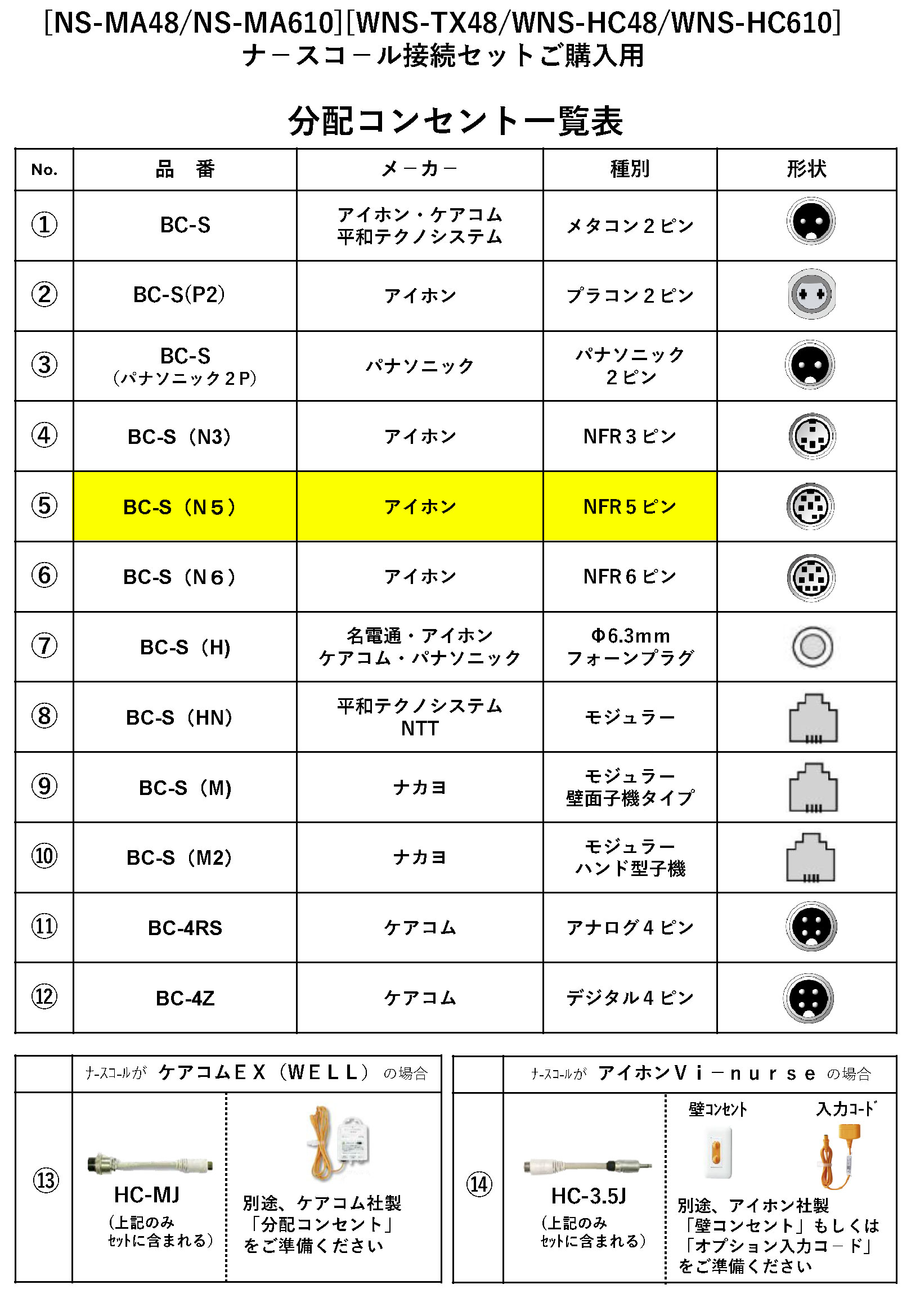

同梱の分配コンセント「BC-S(N5)」を使用することで、既設の呼出握りボタンやハンド型子機をそのまま併用できます。センサーを追加してもナースコールの基本機能は損なわず、運用スタイルに合わせた柔軟なカスタマイズが可能です。

選定時に評価したい強み

  • 一括導入パッケージ： センサー、無線機、分配器が揃っており選定の手間がありません。
  • 信頼のTAKEXブランド： センサー専業メーカーによる高い検知精度と耐久性。
  • メンテナンス性： 無線化により断線修理のコストと時間を削減。
  • 拡張性： 将来的に他のワイヤレスセンサーを最大40台まで追加可能。

施工・設置ガイド

本システムはアイホンNFXシリーズ（5ピン）向けです。受信機をナースコール子機付近に設置し、同梱の分配コンセントを介して接続してください。

確認項目 この製品での考え方
適合端子 アイホン NFR 5ピン専用（3ピンや6ピンには接続不可）
設置方法 フック掛け、または背面マグネットによる固定（工具不要）
子機の併用 分配コンセント経由で、既存の握りボタン等と併用可能
無線距離 見通し約100m（壁の材質や構造により変動します）

製品仕様

構成品 項目 仕様内容
マットセンサー (MA-610) サイズ 600mm × 1000mm
コード長 3m（ピンプラグ付き、金メッキ仕様）
防水性能 日常生活防水仕様
特長 高強度糸入り、ブッシュ加工、グレー色
受信機 (HCR-200F) 通信距離 見通し約100m
登録台数 最大40台
機能 4周波切替対応、フック付き
送信機 (HC-116) 入力部 ピンジャック形状（弊社センサー直結用）
操作 入切スイッチ付き、フック・裏面マグネット付き
分配コンセント (BC-S(N5)) 対応メーカー アイホン（NFXシリーズ 5ピン専用）
接続数 センサー入力×2、ナースコール入力×1、ナースコール出力×1
質量 / 長さ 約109g / リード線1.5m

FAQ

Q：アイホン以外のナースコールメーカー（ケアコム等）でも使用できますか？ A：本セットに同梱の分配コンセントはアイホンNFXシリーズ（5ピン）専用です。他のピン数やメーカーには適合しませんので、事前に施設の仕様をご確認ください。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、アルコールなどによる清拭や、軽い水洗いが可能です。ただし、完全防水ではありませんので、水中への浸漬は避けてください。
Q：既存の呼出握りボタンを差し込む場所はありますか？ A：はい、同梱の分配コンセント「BC-S(N5)」には既設子機用のレセプタクルが備わっていますので、今まで通り握りボタンもご使用いただけます。
Q：送信機と受信機の間に壁があっても通信できますか？ A：見通し約100mの通信が可能ですが、鉄筋コンクリート壁や金属製のパーティションがある場合は距離が短くなることがあります。事前に電波テストを行うことをお勧めします。
Q：複数の部屋で同時に使うと混信しませんか？ A：受信機に4周波切替機能が搭載されています。隣接する部屋で異なる周波数に設定することで、電波の混信を最小限に抑えることが可能です。
Q：マットのコードが断線してしまった場合、マットだけの交換は可能ですか？ A：はい、マットセンサー単体（MA-610）での供給も可能です。また、サイズ違いのMA-48（400×800mm）なども接続可能です。
Q：分配コンセントに握りボタンを接続せずに、センサーだけ使えますか？ A：アイホン製システムでは、握りボタン等のプラグを抜くと「断線警報」が出る仕様が多いです。基本的には握りボタンを接続した状態でご使用ください。
Q：送信機にある「入切スイッチ」は何に使うのですか？ A：介助者が患者様を移動させる際やベッドメイキング時に、一時的に報知を止めるために使用します。スイッチを「切」にすれば検知信号が送られません。
Q：1台のマットに対して、ナースコールと同時にメロディで知らせることはできますか？ A：本受信機はナースコール接続専用ですが、別売のメロディ受信機等を追加登録することで、ナースコールとワイヤレスチャイムを同時に作動させることも可能です。
Q：電池交換の時期はわかりますか？ A：送信機の電池電圧が低下すると、受信機のランプや報知音で低電圧をお知らせする機能がございます（受信機側の仕様によります）。
