WNS-TX48-05 マットセンサー ナースコールセット(無線式) アイホン NFR5ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-05]

WNS-TX48-05 マットセンサー ナースコールセット(無線式) アイホン NFR5ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-05]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール連動 離床センサー ワイヤレス アイホンNFR5ピン対応

WNS-TX48-05 マットセンサー ナースコールセット(無線式) アイホン NFR5ピン向け

マットセンサーから受信機間を完全ワイヤレス化した、病院・介護施設向けの離床検知システムです。配線コードによる転倒リスクや断線故障を解消し、既存のアイホン製ナースコール（NFR5ピン）へスムーズに導入いただけます。

  • 型番： WNS-TX48-05
  • 製品名： マットセンサー ナースコールセット(無線式)
  • 対応システム： アイホン NFXシリーズ（5ピン）専用
  • 主な用途： 徘徊防止、離床検知、転倒防止対策
  • 通信距離： 見通し約100m（小電力セキュリティ無線）

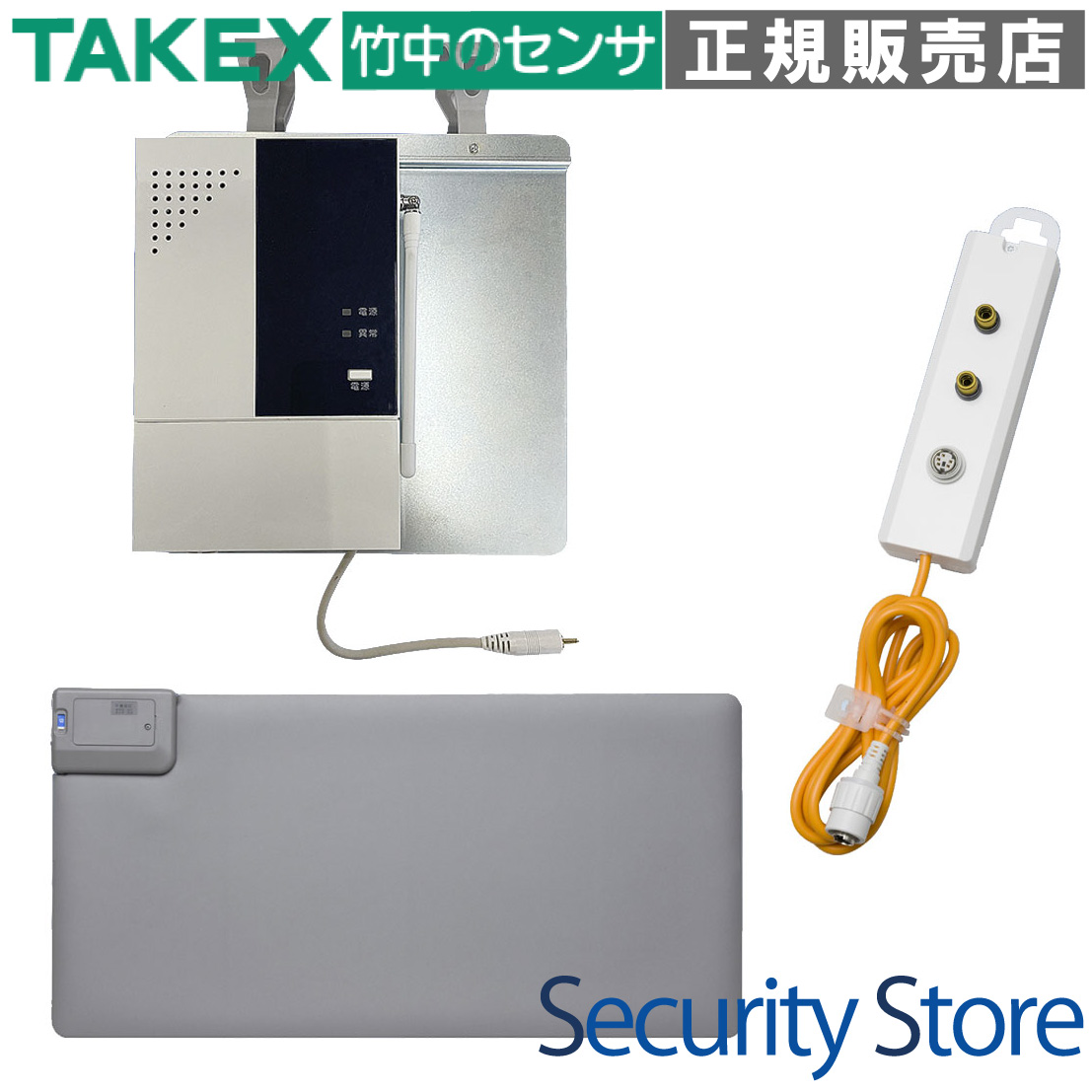

  • 構成品： マットセンサ送信機(TX-M48) / フック付受信機(HCR-200F) / 分配コンセント(BC-S(N5))

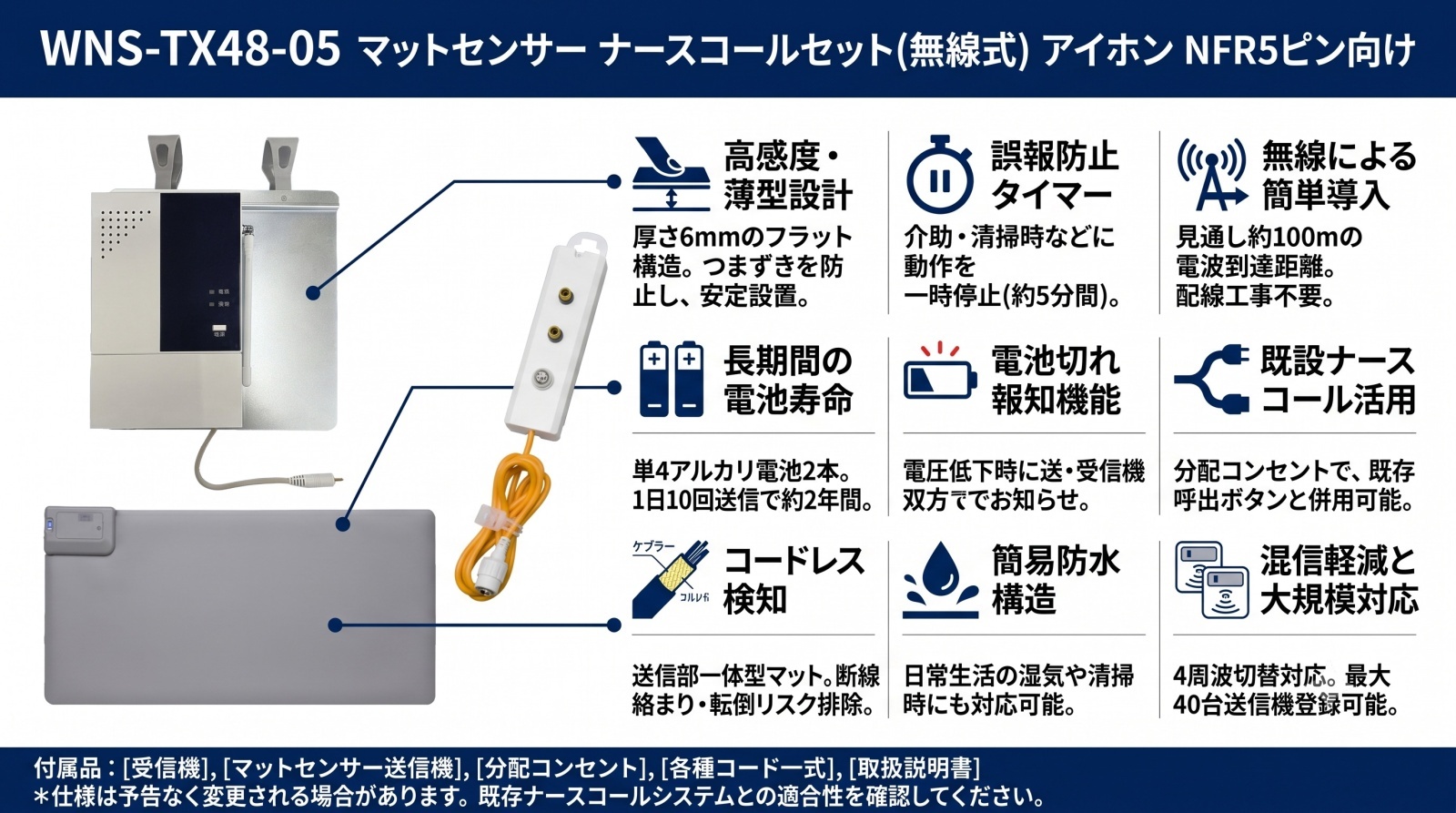

WNS-TX48-05 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • ベッドサイドに敷き、起床・離床を早期検知
  • 居室の出入口に設置し、徘徊の事前防止
  • コードによる「つまずき」が懸念される現場
  • 配線工事が困難な既存施設への後付け導入

導入前に確認したいポイント

  • 既存ナースコールが「アイホン5ピン」であること
  • 壁側のコンセント形状（NFR 5ピン）の確認
  • マットサイズ（400×800mm）の設置スペース
  • 受信機の設置場所（ベッド柵やヘッドボード）

特長

完全コードレスで「転倒・断線」を防止

マットセンサーとナースコール分配コンセント間を無線化（ワイヤレス）しました。有線式で課題となっていた「コードへの足掛けによるつまずき転倒」を防止するとともに、移動や清掃時の引っ掛けによる「断線故障」を劇的に減少させます。

既存の握りボタンや子機をそのまま併用可能

付属の分配コンセント「BC-S(N5)」を経由することで、現在使用している呼出握りボタン（NFR-8A等）やハンド型子機をそのまま継続利用できます。ナースコールの機能を損なうことなく、センサー監視機能を追加できます。

厚さ6mmの高感度・薄型マット設計

マット部はわずか6mmの薄型設計で、車椅子での通過や歩行の妨げになりにくい構造です。裏面には滑り止め加工を施しており、床からのズレを最小限に抑えます。また、簡易防水構造により清掃性も確保されています。

約5分間の「休止タイマー」機能を搭載

送信機側に休止タイマーボタンを備えています。介助や清掃などで一時的にマットを踏む必要がある際、約5分間動作を停止させることができ、不要なナースコール鳴動を防ぎます。タイマー後は自動で復旧するため、入れ忘れの心配がありません。

電池寿命は約2年の長期間運用

単4形アルカリ乾電池2本で駆動し、1日10回の送信であれば約2年間の運用が可能です。電池残量が少なくなると、送信機および受信機の両方で報知灯が点滅してお知らせするため、急な電池切れを防げます。

混信に強い4周波切替対応

小電力型ワイヤレスシステムとして、4周波切替機能を搭載。多数の部屋で同時にセンサーを使用する場合でも、チャンネルを分けることで電波干渉や混信のリスクを低減し、確実な検知を実現します。

フック掛けで即設置可能な受信パネル

受信機はフック付のパネル形状となっており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。大掛かりな壁面固定や工事は不要で、患者様の入退院に合わせた柔軟な移動・設置が可能です。

最大40台の送信機を1台の受信機で管理

受信機には最大40台までの送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製の他のワイヤレス送信機（ベッドセンサー等）も組み合わせてナースコールに取り込むことが可能です。

選定時に評価したい強み

  • 安全性： 配線露出ゼロにより、介護現場の二次被害（転倒）を防止。
  • 互換性： アイホン製NFXシリーズに完全対応した5ピン専用設計。
  • 施工性： 工事不要。コンセントに差し込み、フックで掛けるだけのスピード導入。
  • 信頼性： 見通し100mの安定した小電力無線。4周波対応で大規模施設も安心。

施工・設置ガイド

本製品は専門の工事を必要とせず、以下の手順で簡単に運用を開始できます。

工程 作業内容
壁側接続 分配コンセントのリード線を壁の5ピンコンセントへ接続。
子機接続 既存の握りボタン等を分配コンセントの下部ジャックに接続。
受信機設置 フックを使用してベッド柵またはヘッドボードへ設置。
マット配置 ベッド横の床面に配置。送信部とマットは一体型のため配線不要。

製品仕様

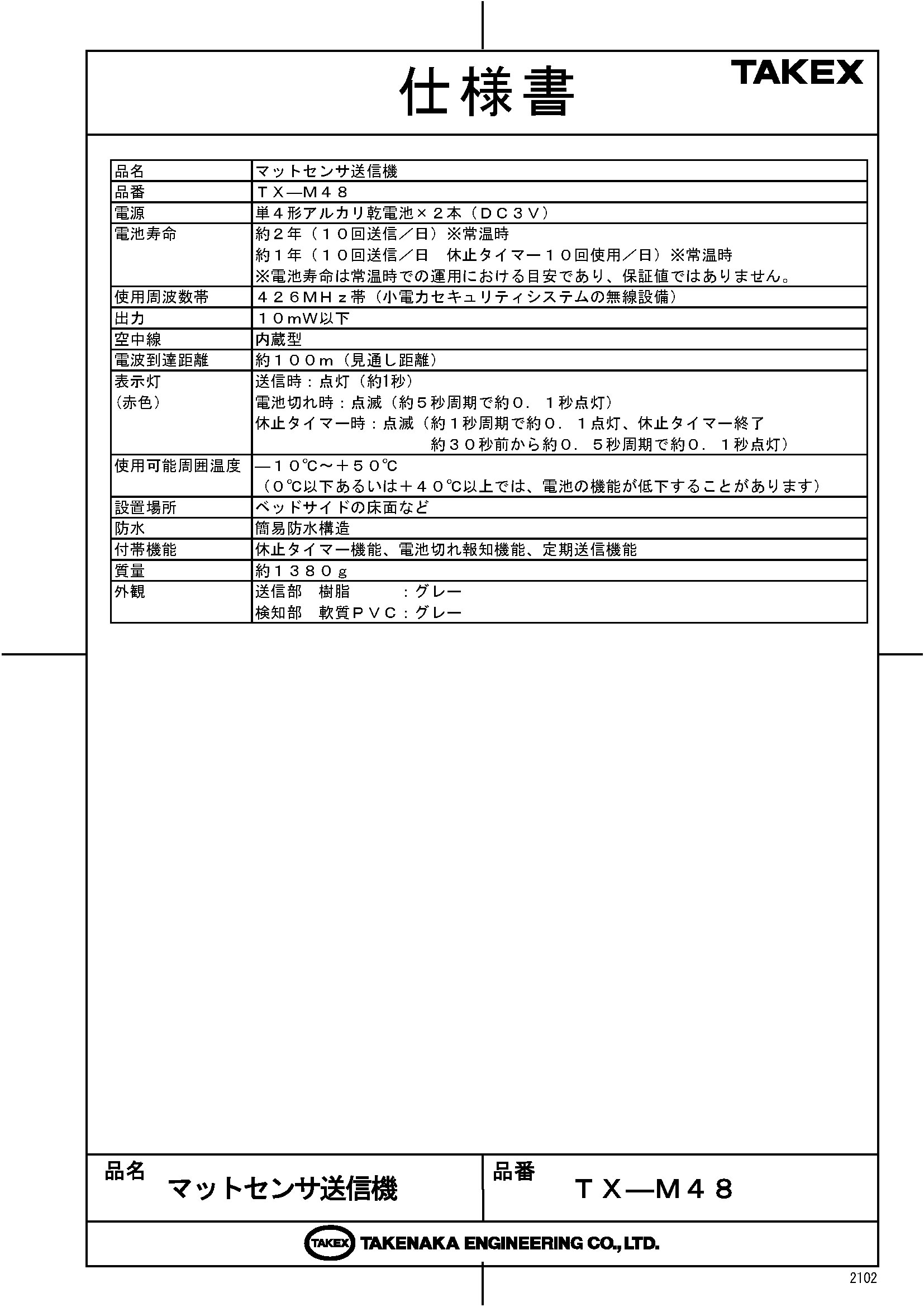

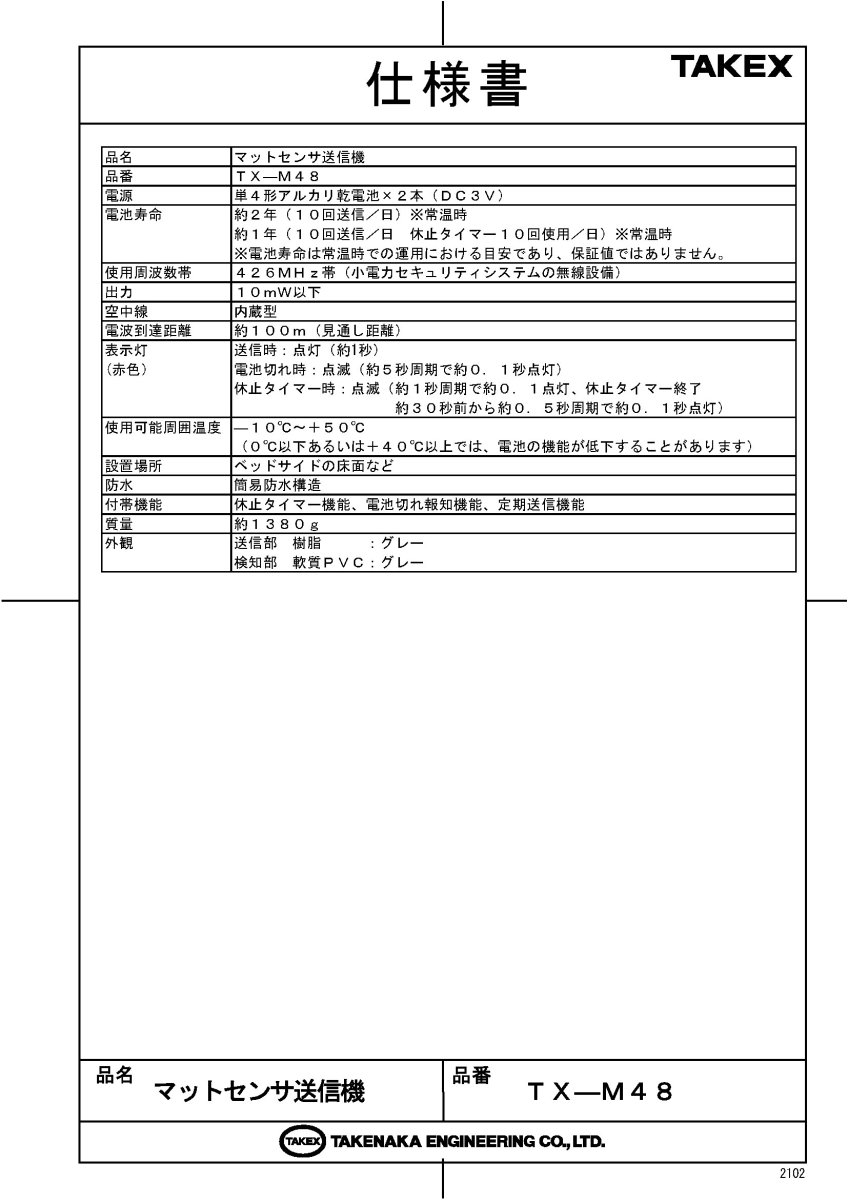

マットセンサ送信機 (TX-M48)

項目 内容
電源 単4形アルカリ乾電池(LR03)×2本(DC3V)
電池寿命 約2年(1日10回送信として)
検知方式 加重検知方式(感圧スイッチ)
使用周波数帯 426MHz帯(小電力セキュリティシステムの無線設備)
空中線電力 10mW以下
電波到達距離 約100m(見通し距離)
検知部サイズ W800 × H400 × D6mm
質量 約1,100g(電池含む)
使用可能周囲温度 -10℃ 〜 +50℃(結露なきこと)

フック付受信機 (HCR-200F)

項目 内容
電源 DC12V(ナースコール親機または分配器より供給)
登録可能台数 最大40台
出力 ナースコール連動(a接点/b接点切替可)
機能 4周波切替、電池切れ報知、受信ランプ

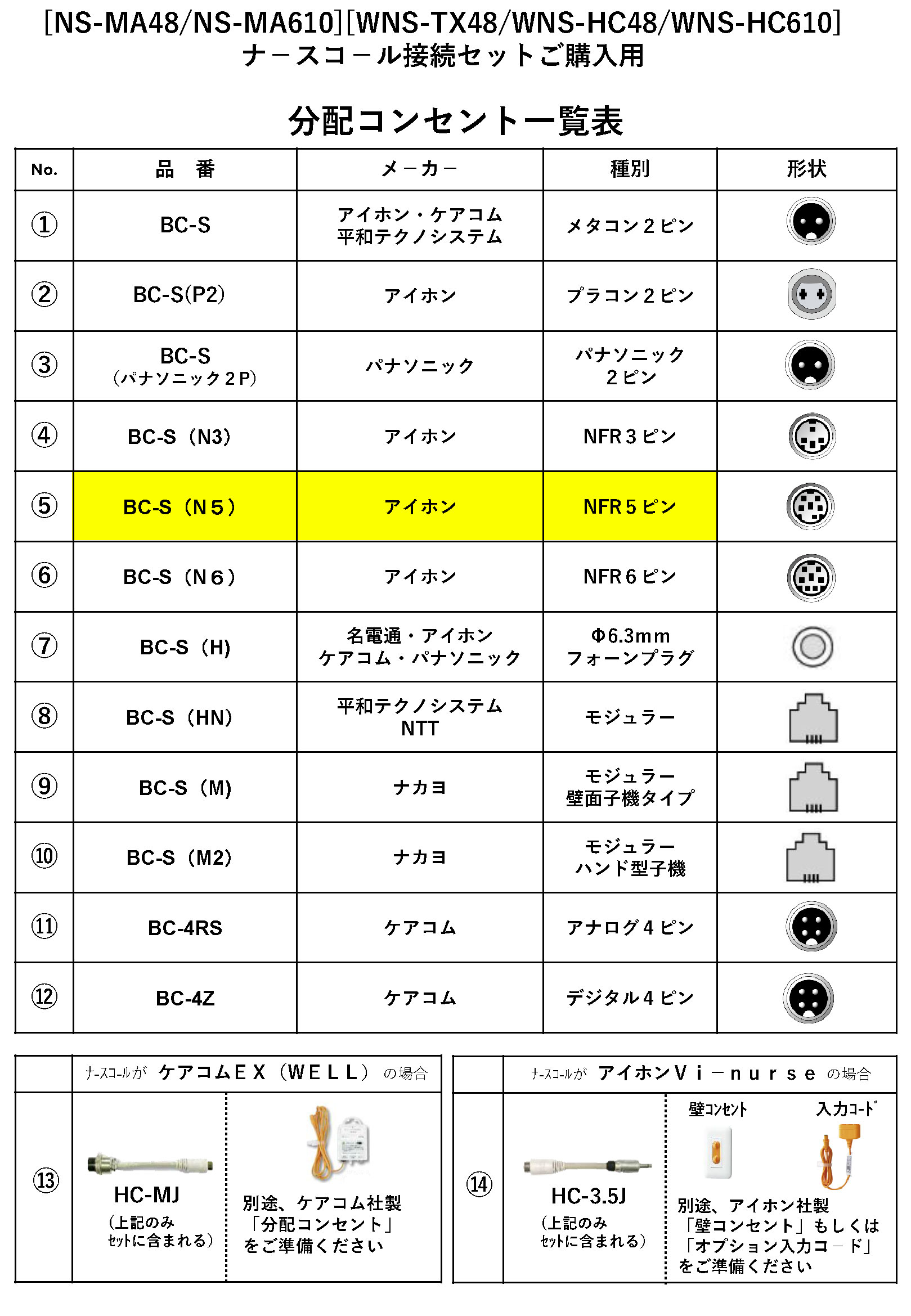

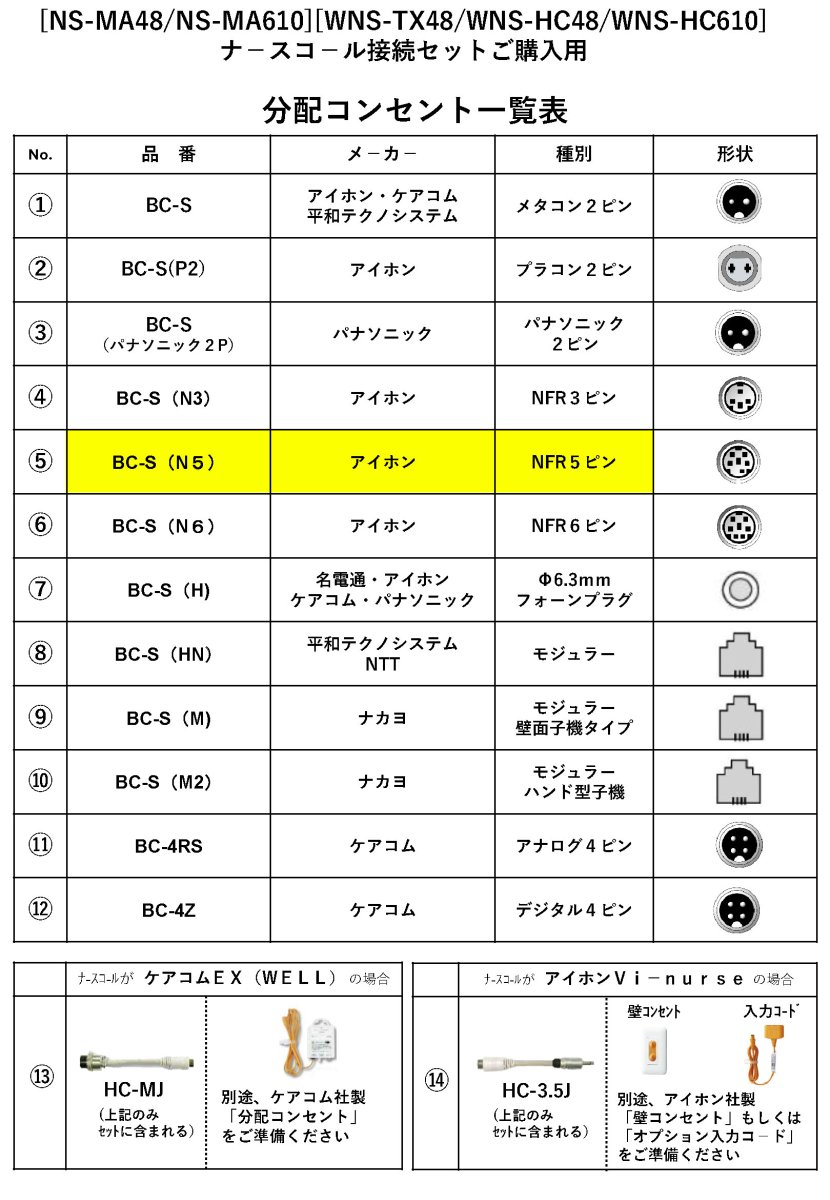

分配コンセント (BC-S(N5))

項目 内容
対応メーカー アイホン(NFXシリーズ 5ピン専用)
入力ジャック センサー用×2、NFR5ピンレセプタクル×1
出力プラグ NFR5ピンプラグ (リード線1.5m)
外形寸法 W40 × H142.5 × D25.5mm(突起部除く)
質量 約109g

FAQ

Q：アイホン製以外のナースコールでも使えますか？ A：本モデル（WNS-TX48-05）は、アイホンNFR5ピン専用の分配コンセントを同梱しています。他社メーカーやピン数が異なる場合は、適合するセットモデルを選択いただく必要があります。
Q：ワイヤレスの電波はどのくらい届きますか？ A：見通し距離で約100mです。ただし、鉄筋コンクリート構造の建物や金属製のパーテーションがある場合、距離が短くなることがあります。
Q：マットの上に重いものを置いても大丈夫ですか？ A：常時加重がかかると送信し続けてしまい、電池消耗や故障の原因となります。使用時以外は荷物などを置かないようにしてください。
Q：電池切れはどうやってわかりますか？ A：電池残量が少なくなると、送信機の表示灯と受信機の電池切れ報知灯が点滅してお知らせします。
Q：休止タイマーは何分間止まりますか？ A：約5分間です。ボタンを押すとタイマーが開始され、その間はマットを踏んでも通知されません。時間が経過すると自動で待機状態に戻ります。
Q：分配コンセントに握りボタンを繋がなくても動作しますか？ A：アイホンのシステム仕様上、握りボタンやハンド型子機を接続しないと「脱落断線」エラーが発生する場合があります。必ず併用して接続してください。
Q：マットは水洗いできますか？ A：簡易防水構造ですが、丸洗いは避けてください。汚れた場合は、固く絞った布等で拭き取ってください。
Q：複数の部屋で使用しても混信しませんか？ A：4周波切替に対応しているため、隣接する部屋で異なる周波数チャンネルを設定することで混信を回避できます。
Q：マットサイズを変更したいのですが。 A：本製品は400×800mmの標準サイズです。別ラインアップとして450×1200mmの大型サイズ（TX-M4512）もございますので、用途に合わせてご検討ください。
Q：受信機は電池が必要ですか？ A：受信機はナースコールのラインから電源供給を受けるため、電池は不要です。
