TAKEX（竹中エンジニアリング） ワイヤレス受信機 ナースコール分配器 アイホンNFR5ピン対応 介護・報知システム

WNS-200F-05 フック付受信機 ナースコール接続セット アイホン NFR5ピン向け

ワイヤレスセンサーを既存のナースコールシステムへシームレスに統合。断線トラブルを解消し、介護現場の安全と効率を向上させます。

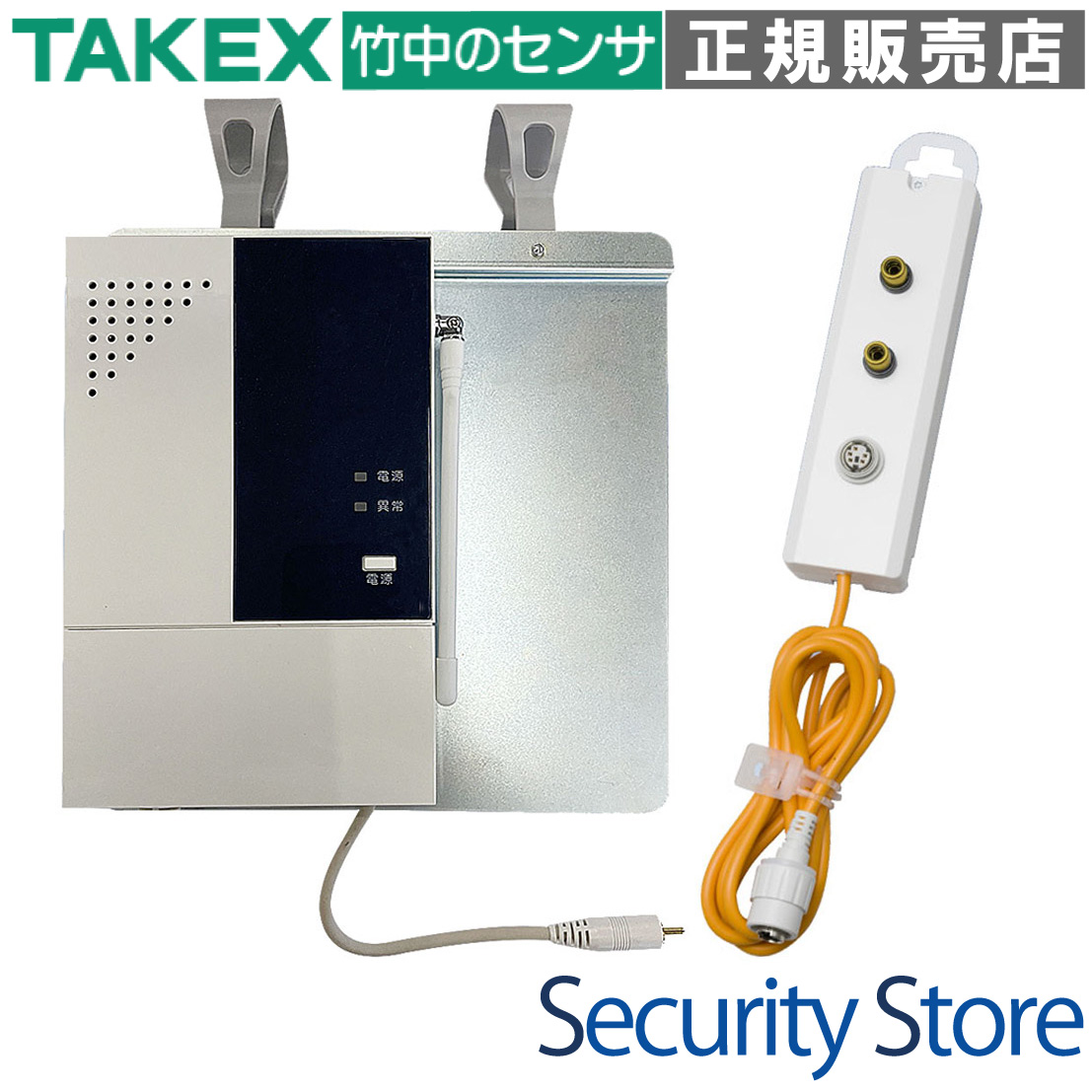

本製品は「フック付受信機（HCR-200F）」と「分配コンセント（BC-S(N5)）」のセット商品です。アイホン製のナースコール（NFR5ピン）に対応し、弊社の様々なワイヤレス送信機をナースコールに取り込むことができます。無線式のためマットセンサーなどの配線トラブルを未然に防ぎ、患者様の移動空間をスッキリと保ちます。

  • 型番： WNS-200F-05
  • 対応システム： アイホン NFXシリーズ（5ピン専用）
  • 最大登録台数： 送信機 最大40台
  • 通信距離： 見通し約100m
  • 設置方法： フック掛け、磁石固定（分配コンセント）
WNS-200F-05 フック付受信機 ナースコール接続セット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 既存ナースコールへのセンサー追加
  • マットセンサーのコードによる転倒防止
  • 配線断線による保守費用の削減
  • 多床室での複数センサー個別管理
  • 一時的な離床検知の導入・移設

導入前に確認したいポイント

  • ナースコールのピン数が5ピンであるか
  • アイホン製NFXシリーズであるか
  • 送信機（マット、人感等）は別途必要
  • 受信機の電源確保が可能か
  • 既設子機（呼出ボタン）の型番確認

特長

1. ワイヤレス送信機をナースコールへ一括統合

竹中エンジニアリング製の豊富なワイヤレス送信機（マットセンサー、ベッドセンサー、人感センサー等）を最大40台までナースコールシステムに取り込むことが可能です。これにより、徘徊報知や離床検知の結果を直接スタッフステーションへ通知できます。

2. 4周波切替機能による高い信頼性

電波の混信を軽減するため、4つの周波数から最適なものを選択して運用できる「4周波切替対応型」を採用しています。隣接する病室や施設内で多数のワイヤレス機器を使用する場合でも、安定した通信を維持します。

3. センサーから分配器までを完全無線化

従来の有線式マットセンサーなどで頻発していた「断線による故障」や「配線による躓き」のリスクを解消します。ベッド周りの配線を簡素化することで、清掃やシーツ交換などの日常業務もスムーズに行えます。

4. 既設のナースコール子機をそのまま併用可能

セットに含まれる「分配コンセント」を使用することで、患者様が元々使用している「呼出握り押しボタン」や「ハンド型子機」を本機と同時に接続して使用できます。既存の運用環境を崩さずに、高度なセンサー監視を追加できます。

5. 現場を選ばない柔軟な設置設計

受信機本体にはベッド柵やヘッドボードに掛けられるフックが標準装備されています。また、分配コンセントの裏面には磁石が内蔵されており、スチール製のベッドフレーム等へ工具なしで簡単に固定・移設が可能です。

6. 見通し100mの長距離通信

小電力ワイヤレス技術により、見通し距離で約100mの安定した通信性能を誇ります。壁や障害物がある屋内環境でも、施設内の適切な範囲を十分にカバーできる設計となっています。

7. 分配コンセントによる2台同時有線接続

無線送信機だけでなく、分配コンセント側には2つのセンサー接続用ジャックを備えています。既存の有線式センサー1台と呼出ボタンを併用するなど、現場のニーズに応じた多様な接続パターンに対応します。

8. 医療環境に調和する清潔感のあるデザイン

本体は医療施設や介護施設のインテリアを損なわない白色の樹脂製を採用。コンパクトな筐体設計により、患者様の療養環境を圧迫することなく設置が可能です。

選定時に評価したい強み

  • 高い拡張性： 無線送信機を最大40台まで個別登録し管理できる。
  • 施工性： 既設コンセントに差し込み、フックや磁石で固定するだけのノン工事設計。
  • 断線対策： センサー接続を無線化することで、物理的な断線によるダウンタイムをゼロにする。
  • 互換性： アイホンNFR5ピンに特化しており、接続エラー（脱落断線）を防止する設計。

施工・設置ガイド

本製品は専門的な配線工事を必要とせず、以下の手順で簡単に導入可能です。

工程 作業内容
1. 壁側接続 分配コンセントのリード線を壁のナースコール5ピン差込口に接続します。
2. 既設子機接続 分配コンセントの下部ジャックに、既存の呼出握りボタンを接続します。
3. 本体固定 受信機をベッド柵にフック掛けし、分配コンセントを磁石でフレームに固定します。
4. 登録・テスト ワイヤレス送信機を受信機に登録し、ナースコールが連動するか動作確認を行います。

製品仕様

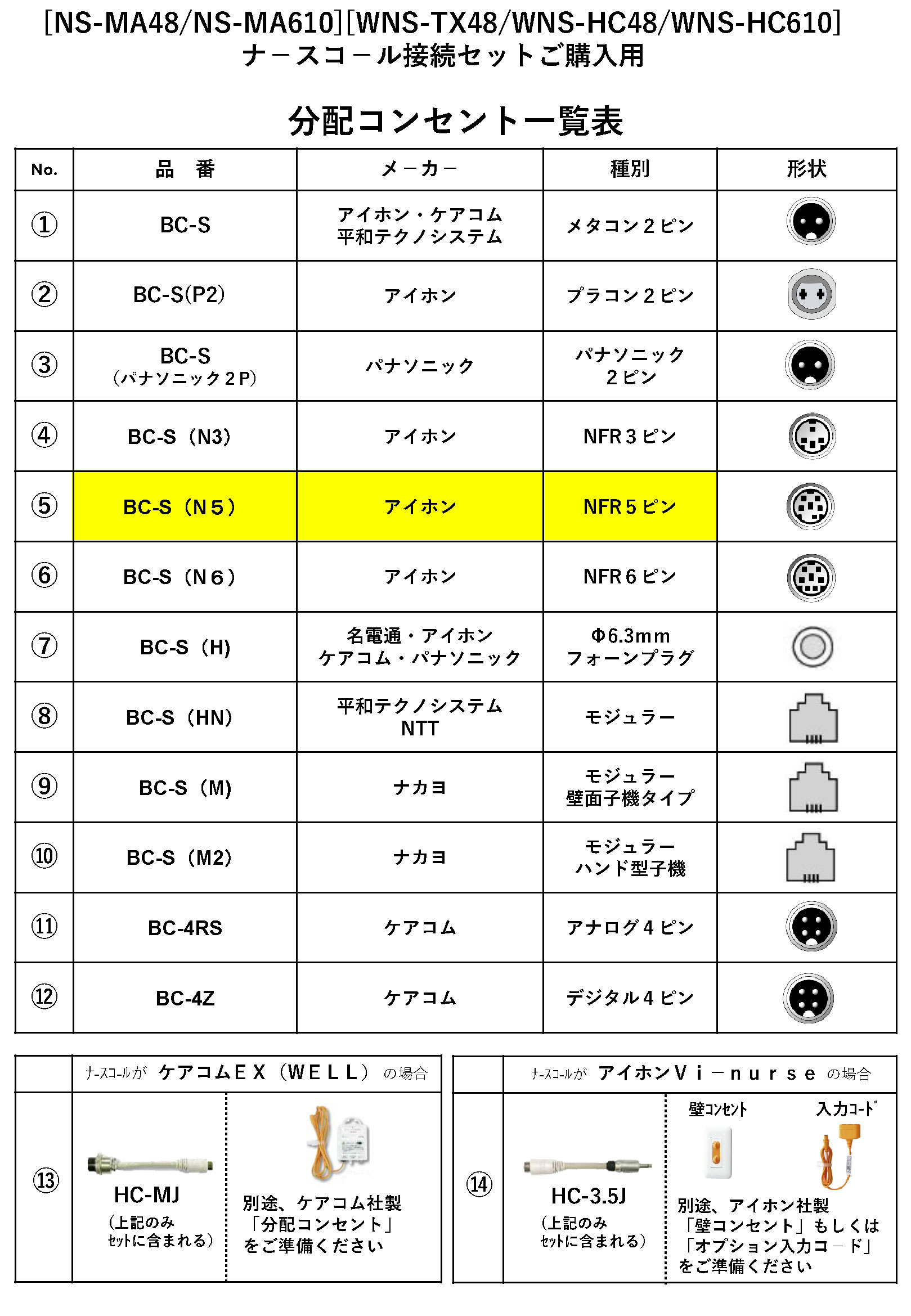

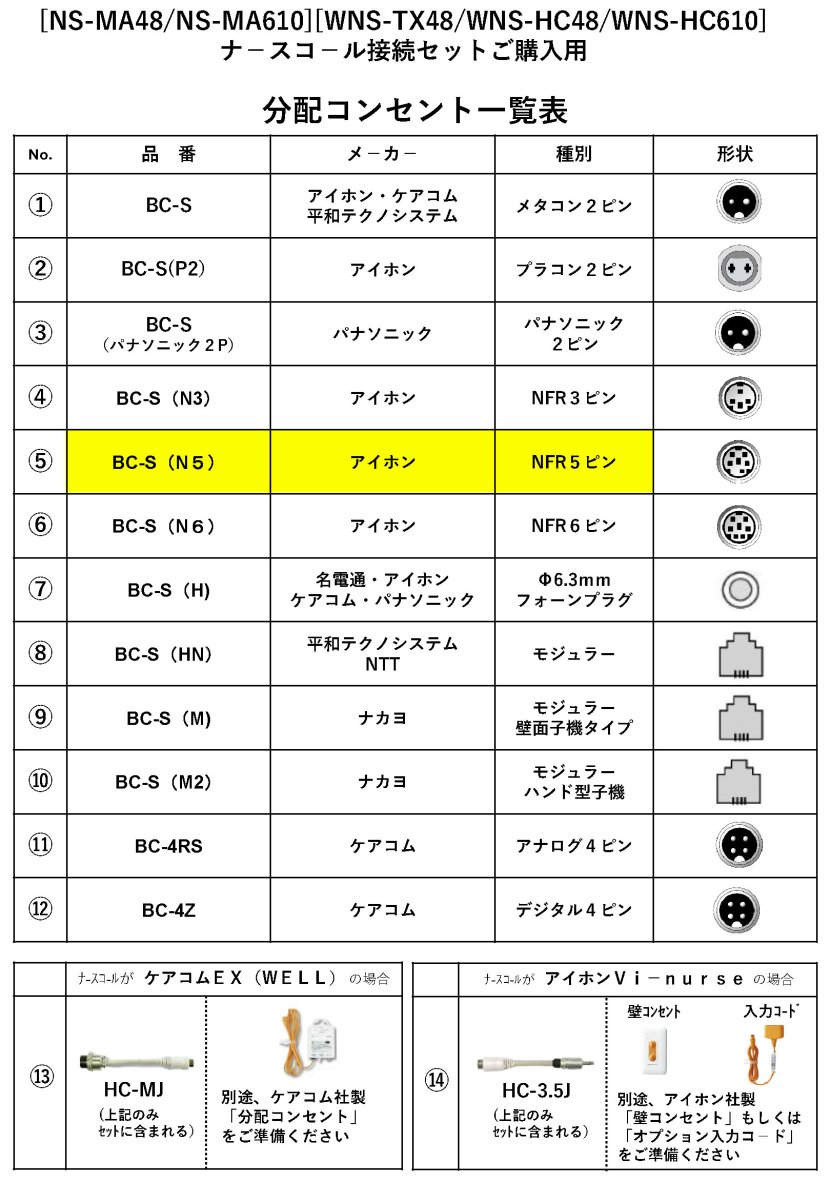

分配コンセント BC-S(N5) 仕様

項目 内容
品名 分配コンセント
品番 BC-S(N5)
対応メーカー アイホン（NFXシリーズ 5ピン専用）
入力（受け側） ・センサー接続用ジャック × 2
・NFR 5ピン レセプタクル × 1（既設子機用）
出力（壁側） NFR 5ピン プラグ × 1
リード線長さ 1.5m
外形寸法 W40 × H142.5 × D25.5mm（突起部除く）
質量 約109g
使用可能温度 -10℃ 〜 +50℃
設置場所 屋内：フック付、裏面磁石

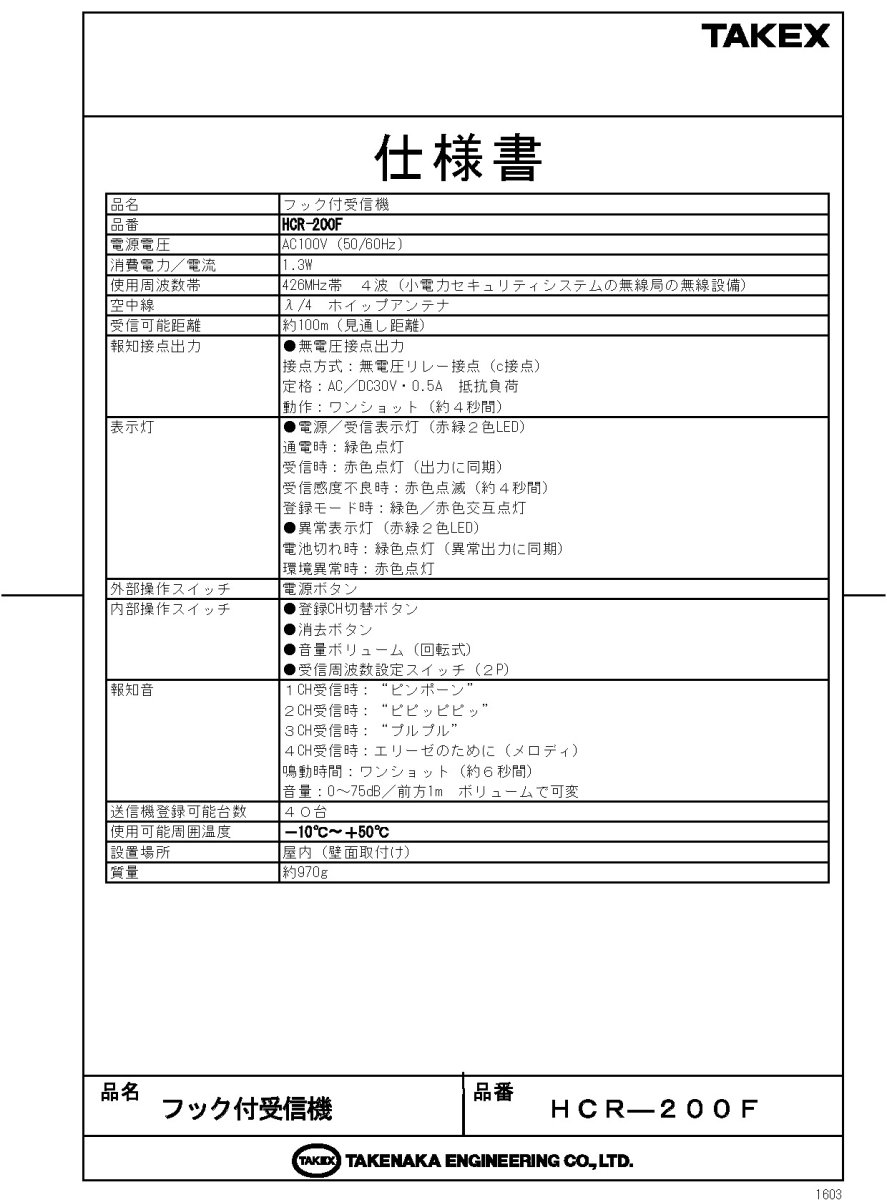

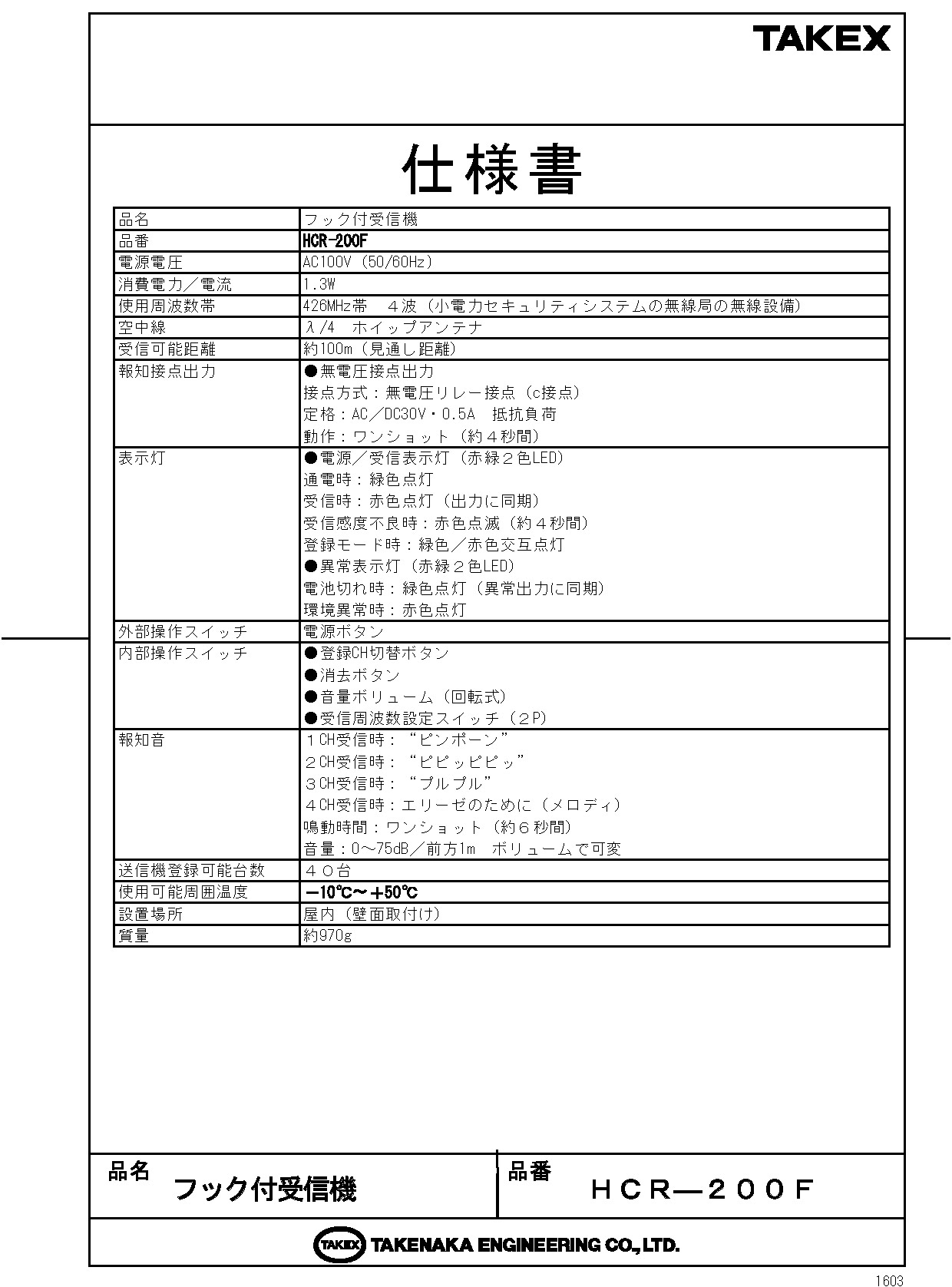

フック付受信機 HCR-200F 仕様

項目 内容
品名 フック付受信機
品番 HCR-200F
送信機登録台数 最大40台
通信機能 小電力セキュリティ用無線（4周波切替対応）
電波到達距離 見通し約100m
設置方法 フック掛けによる簡単設置

FAQ

Q：このセットだけで使い始めることができますか？ A：本製品は受信機と分配器のセットです。実際に検知を行う「ワイヤレス送信機（マットセンサーや人感センサー）」が別途必要になりますので、用途に合わせてお選びください。
Q：アイホン以外のナースコールメーカーでも使えますか？ A：本製品（WNS-200F-05）はアイホン製NFXシリーズの5ピン専用です。ケアコム製など他メーカーをご使用の場合は、それぞれのピン数に対応した型番をお選びください。
Q：今使っている「呼出握りボタン」は使えなくなりますか？ A：いいえ、分配コンセントにある「NFR5ピンレセプタクル」に既存の握りボタンを接続することで、今まで通り併用してご使用いただけます。
Q：無線だと電波干渉が心配です。 A：本機は4つの周波数を切り替えることができる機能を搭載しています。電波の混信が疑われる場合は、周波数を設定変更することで安定した運用が可能です。
Q：送信機は何台まで登録可能ですか？ A：最大で40台までの送信機を登録・管理することができます。
Q：分配コンセントに呼出ボタンを繋がないとどうなりますか？ A：ナースコールシステム側で「脱落断線（プラグ抜け）」の異常信号（アラーム）が発生する場合があります。原則として呼出ボタンやハンド型子機を接続した状態でご使用ください。
Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや金属製の壁）により短くなる場合があります。
Q：取り付けには資格や工事が必要ですか？ A：既存のナースコールジャックに差し込み、フックや磁石で固定する仕様ですので、電気工事等の特別な資格は不要です。施設スタッフの方で設置いただけます。
Q：マットセンサーを2台同時に使えますか？ A：はい、分配コンセントには2つのセンサー接続ジャックがありますので、2台までのセンサーを有線接続可能です。さらにワイヤレス送信機を無線で追加することも可能です。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。雨や水のかかる場所、極端に湿度の高い場所での使用は避けてください。
