NS-MA48-12 マットセンサー ナースコールセット(有線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [NS-MA48-12]

NS-MA48-12 マットセンサー ナースコールセット(有線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [NS-MA48-12]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ケアコム デジタル式Z型対応 離床・徘徊検知 マットセンサー

NS-MA48-12 マットセンサー ナースコールセット(有線式) ケアコム デジタル4ピン向け

本製品は、高品質なマットセンサー「MA-48」と、ケアコム製のデジタル式Z型ナースコールに対応した分配コンセント「BC-4Z」をパッケージ化した有線式離床検知セットです。購入後、既存のナースコール設備に接続するだけですぐに運用を開始でき、患者や入所者のベッドからの転落防止や徘徊の早期発見を強力にサポートします。

  • 型番： NS-MA48-12
  • 対応システム： ケアコム製 デジタル式Z型（4ピン）
  • 検知方式： 面状感圧方式（無電圧接点出力）
  • 主な用途： 病院・介護施設の離床検知、徘徊対策、ベッドからの転落監視
  • 構成品： マットセンサー(MA-48) ＋ 分配コンセント(BC-4Z)
NS-MA48-12 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • ケアコム製4ピンZ型ナースコール導入済みの現場
  • 深夜帯の徘徊や無断外出を確実に検知したい時
  • ベッドサイドの床面に敷き、離床の瞬間を把握
  • 車いすや歩行器を使用しない患者の安全管理

導入前に確認したいポイント

  • ナースコールが「デジタル式Z型」であることを確認
  • 壁側のコンセントが4ピン（メタコン）形状か
  • 既設の握り押しボタン（子機）が手元にあるか
  • 設置場所の床面が平坦であること

特長

高精度の面状感圧テクノロジーによる確実な検知

40N / 40φ（直径40mmの領域に約4kgfの荷重）という絶妙な感圧チューニングを施しています。この設定により、小柄な方や体重の軽い方が足を下ろした際の荷重は逃さず検知しつつ、軽量な落下物による誤報を最小限に抑える設計となっています。

現場の声を反映した高耐久・断線防止設計

マットからのリード線引き出し部には特殊なブッシュ加工を施し、さらにリード線内部には高強度な綿糸を組み込んでいます。ベッド移動時や患者が足を引っ掛けた際の「引っ張り」に対する物理的耐性が高く、断線トラブルを未然に防ぎます。

安全性を最優先したフェイルセーフ構造

プラグ部分は無理な力が加わった際に、あえて「抜ける」挿入式構造を採用しています。これにより、断線故障だけでなく、患者が配線に足を引っかけた際の転倒事故リスクも軽減する安全設計となっています。

厚さわずか5mmの低段差設計でつまずきを防止

マットの厚みをわずか5mmに抑え、さらに軟質PVC素材による高い床面密着性を実現しました。車椅子の通過や歩行時の段差によるつまずきリスクを最小限にし、安全なリハビリ・生活環境を提供します。

衛生管理を容易にする日常生活防水構造

センサー表面は日常生活防水（IP相当）を備えた軟質PVCを採用。アルコールや中性洗剤を用いた清拭消毒が可能で、感染症対策が重要な病院・介護施設の現場でも清潔に保つことができます（※プラグ部を除く）。

磁石内蔵・フック付きの万能分配コンセント

付属の分配コンセント「BC-4Z」は、背面に磁石を内蔵しており、スチール製のベッド柵や壁面にワンタッチで固定可能です。取付用フックも装備しており、設置環境を選ばず柔軟な施工が行えます。

最大2台のセンサーを同時接続可能な拡張性

分配コンセントには2つのセンサー入力（RCAジャック）を搭載。マットセンサーに加え、離床センサーなど別売のセンサーを1台追加して併用することも可能です。効率的な安全見守り体制を構築できます。

ナースコールの安全性機能を損なわない仕様

本製品を経由して既設のハンド型子機（握り押しボタン）を接続する構成のため、ナースコールシステムが持つ「脱落断線信号（プラグ抜け警報）」の機能を継続して利用可能です。システムの安全運用を阻害しません。

選定時に評価したい強み

  • 確かな実績： 国内大手メーカーTAKEX製の高信頼センサーを採用。
  • 簡単設置： 配線工事不要。既存コンセントにプラグインするだけで完了。
  • 高い経済性： 電源不要のパッシブ方式のため、電池交換の手間やランニングコストが不要。
  • 長期運用： 補強糸入りケーブルにより、過酷な使用環境でも長寿命。

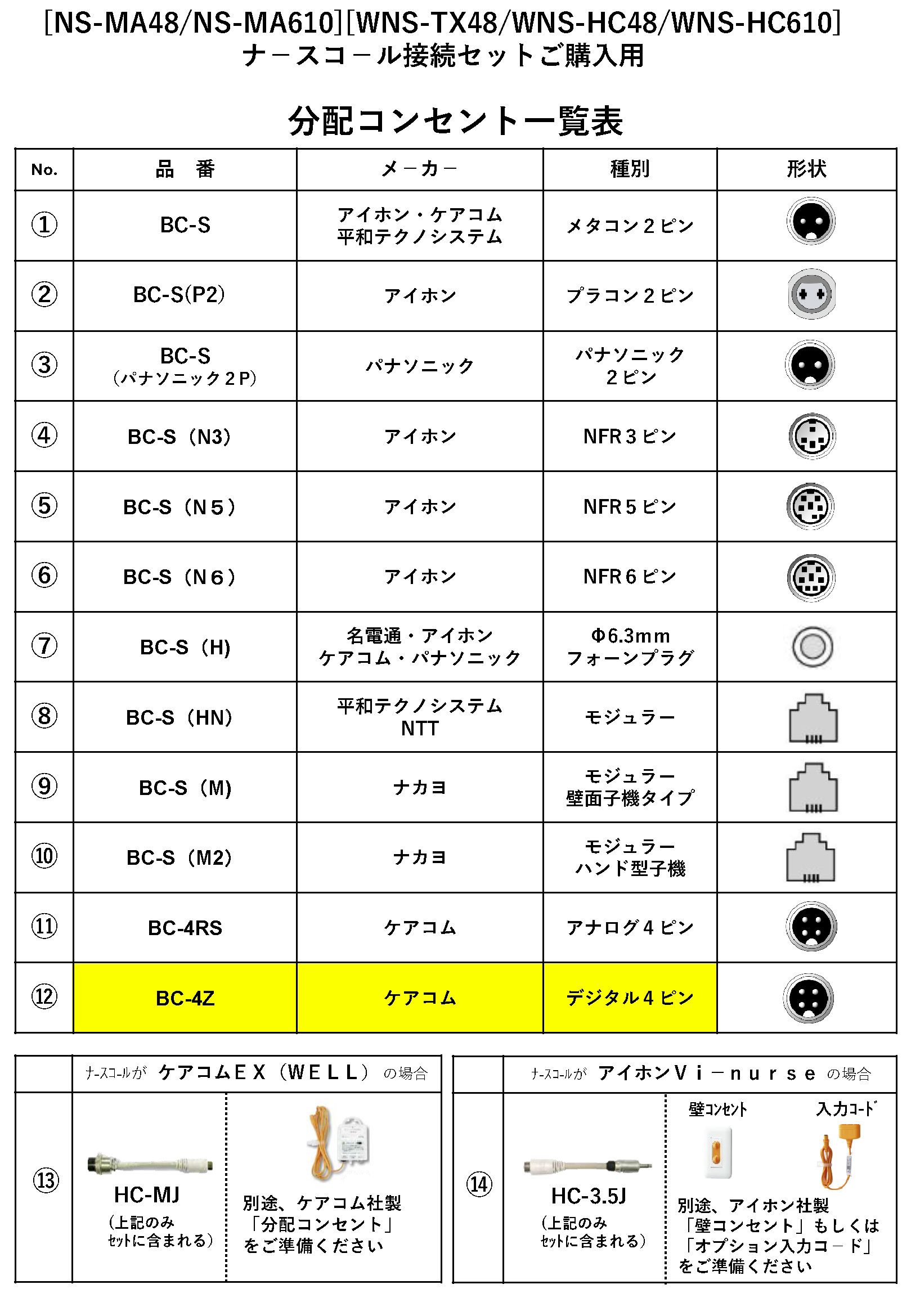

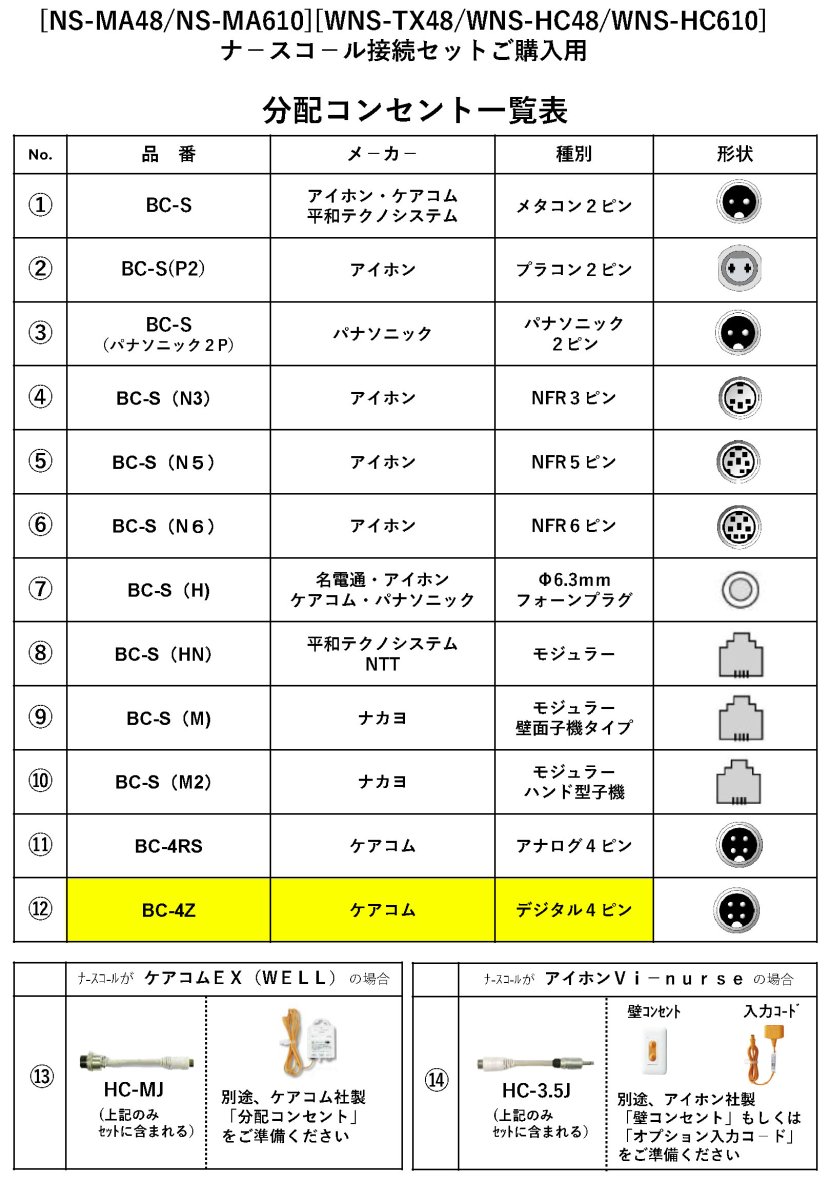

比較・確認表（ケアコム用）

ケアコム製の4ピンシステムには種類があります。形状が同じでも互換性がないため、事前にご確認ください。

システム種別 適合分配コンセント 本製品の適合
デジタル式 Z型 BC-4Z ◎ 適合（本製品）
省線式 S型 BC-4RS × 不適合
多線式 R型 BC-4RS × 不適合

製品仕様

マットセンサー部 (MA-48)

項目 内容
外形サイズH400 × W800 × 厚み5mm
有効検知部H355 × W745mm
材質 / 外観色軟質PVC / グレー（表裏共通）
ケーブル3m クリーム色（ピンプラグ付、コーナー引き出し）
出力方式無電圧a接点（受圧連動）
感圧特性40N / 40φ 押圧（約4kgf）
接点容量30V・100mA
防水性能日常生活防水（ピンプラグ部除く）
使用周囲温度-10℃ 〜 +50℃

分配コンセント部 (BC-4Z)

項目 内容
対応システムケアコム製 デジタル式Z型専用
入力ジャック（RCA）×2、Z型4ピンレセプタクル×1
出力Z型4ピンプラグ（1.5mリード線付）
設置方法露出型（背面磁石・取付フック付）
外形寸法W64 × H123 × D25.5mm
質量約160g

FAQ

Q：電池や外部電源は必要ですか？ A：いいえ。本製品は荷重を検知して接点を閉じる物理的なセンサーのため、電源は一切不要です。
Q：ケアコム以外のナースコールシステムで使えますか？ A：本型番はケアコム「デジタル式Z型」専用です。他メーカーや他通信方式のシステムには接続できません。
Q：マットの上に重いベッドの脚を置いても大丈夫ですか？ A：いいえ、禁止事項です。内部接点が圧壊・固着し、発報しっぱなしになる原因となります。
Q：消毒はどのようにすれば良いですか？ A：アルコールまたは中性洗剤を含ませた布で拭き取ってください。水没させての洗浄はできません。
Q：握り押しボタンを接続せずに、センサーだけで運用できますか？ A：推奨されません。握り押しボタンを外した状態では、ナースコール親機側で「脱落断線エラー」が出る場合があります。
Q：センサーを2枚同時に使いたいのですが可能ですか？ A：はい、分配コンセントBC-4Zには入力ジャックが2つあるため、センサー2台の同時接続が可能です。
Q：マットを折りたたんで保管しても問題ありませんか？ A：折りたたむと内部接点が破損します。保管時は平らな状態にするか、丸めて保管してください。
Q：寿命はどのくらいですか？ A：消耗品としての推奨交換目安は納入後約5年です。定期的な動作チェックを推奨します。
Q：設置の向き（表裏）はありますか？ A：表裏共通素材ですが、ケーブル引き出し部の「注意書き」が印字されている面を上にして設置してください。
Q：感度を調整（もっと軽く反応させる等）できますか？ A：センサー本体に調整機能はありません。上に敷くマットの厚みを変えるなどの物理的な調整が必要です。
