WNS-HC610-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-12]

WNS-HC610-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-12]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 介護報知システム 離床検知センサー 無線式（ワイヤレス） ケアコム対応

WNS-HC610-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け

ベッドからの離床や部屋の出入りを検知するマットセンサーと、その信号をワイヤレスで飛ばす送信機、ナースコールに連動させる受信機と分配コンセントをパッケージ化した、ケアコム製「デジタル4ピン（Z型）」専用のセット製品です。

  • 型番： WNS-HC610-12

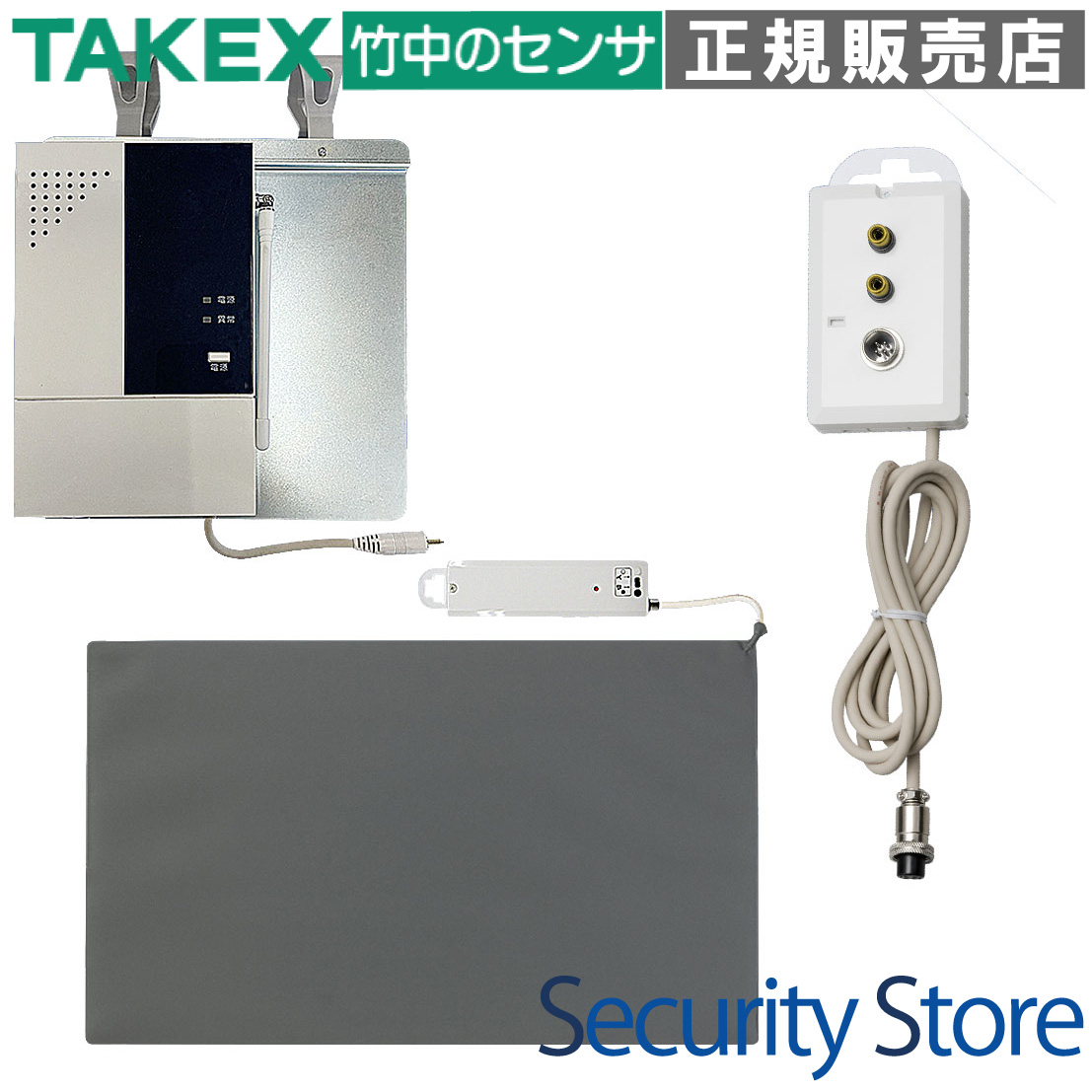

  • 製品構成： マットセンサー(MA-610) + 送信機(HC-116) + 受信機(HCR-200F) + 分配コンセント(BC-4Z)
  • 対応システム： ケアコム製 デジタル式Z型ナースコール
  • 通信方式： 小電力セキュリティ電波（4周波切替対応）
  • 電波到達距離： 見通し約100m
  • 主な特長： 断線リスクのないワイヤレス化、日常生活防水、高強度コード設計

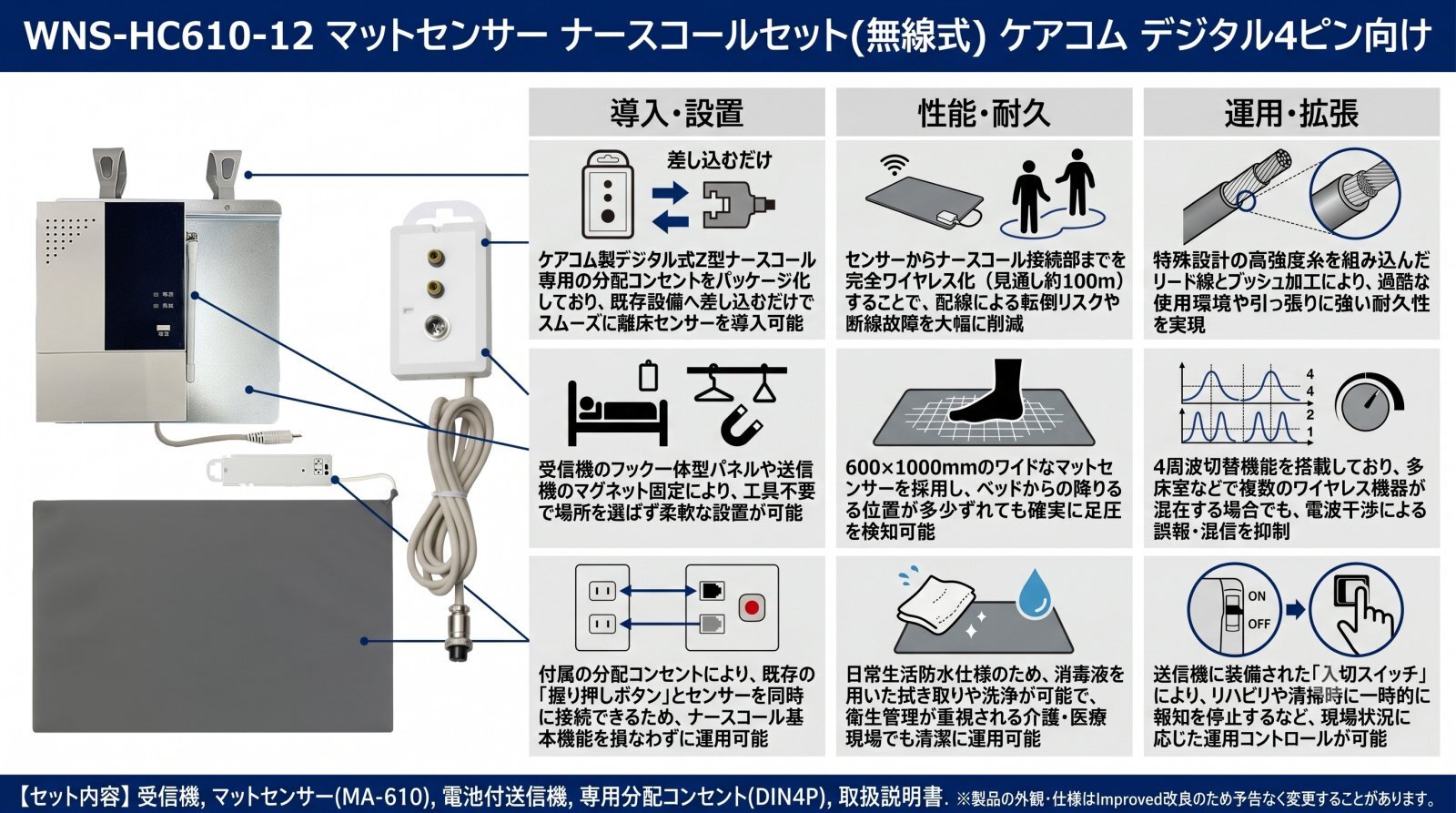

WNS-HC610-12 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での深夜の離床検知
  • 徘徊の恐れがある方の部屋の出入り監視
  • 有線配線による転倒事故や断線を防ぎたい現場
  • 既設のケアコム製ナースコールへのセンサー統合

導入前に確認したいポイント

  • ナースコールの回線種別が「Z型（デジタル）」か確認
  • 設置場所にハンド型子機（握り押しボタン）があること
  • 送信機・受信機間の障害物（コンクリート壁等）の有無
  • 定期的な動作確認と送信機の電池管理の運用

特長

配線トラブルを解消するワイヤレス設計

センサーからナースコール分配器までの区間を無線化することで、廊下や足元に露出する配線をなくし、移動時の転倒リスクを低減します。また、マットセンサーのコードが足に引っかかることによる断線故障の発生を大幅に抑えることができます。

ケアコム製「デジタル4ピン(Z型)」ナースコールに特化

付属の分配コンセント「BC-4Z」は、ケアコム社のデジタル式Z型システム専用設計です。既設のナースコール設備に差し込むだけで、センサー通知とハンド型子機（握りボタン）の両立が可能になり、現場の運用を変えずにスムーズな導入が行えます。

高い耐久性を誇る高強度マットセンサー

マットセンサー「MA-610」のリード線には、高強度の糸を2本組み込んだ特殊設計を採用しており、強い引っ張りにも耐えうる構造です。また、コード引き出し部にはブッシュ加工を施し、日常的な取り扱いや移動時の負荷による損傷を防ぎます。

清潔な運用を支える日常生活防水仕様

マットセンサー表面および裏面は、消毒や洗浄が可能な日常生活防水仕様です。血液、尿、その他の汚れが付着した場合でも拭き取りや洗浄が容易で、常に衛生的な状態を保つことができます。

混信を抑制する「4周波切替」対応

送信機と受信機には4つの周波数を選択できる切替機能を搭載しています。隣接する病室や多床室で複数のワイヤレスセンサーを同時使用する場合でも、周波数を分散させることで電波干渉や誤報・失報のリスクを最小限に抑えます。

設置環境を選ばない取付・設置機能

受信機はベッド柵やヘッドボードに掛けられるフック付パネル構造、送信機はマグネットとフックの両方を備えています。施工不要で設置場所の変更も容易なため、入居者の入れ替わりや部屋のレイアウト変更にも柔軟に対応可能です。

広範囲をカバーするワイドサイズ設計

マットサイズは600mm×1000mmのワイド設計。ベッドサイドに設置した際、降りる位置が多少ずれても確実に足圧を検知できるように配慮されています。色は落ち着いたグレーを採用し、どのような室内空間にもマッチします。

最大40台の送信機を登録可能

受信機「HCR-200F」には、最大40台までのワイヤレス送信機を登録することができます。マットセンサーだけでなく、別売のベッドコーナーセンサーや各種ワイヤレス送信機を組み合わせ、1箇所のナースコールへの集約が可能です。

選定時に評価したい強み

  • 専用設計の信頼性： ケアコムZ型に完璧に適合し、誤動作を防止
  • 耐久性重視： 高強度糸入りコードと金メッキプラグによる長寿命設計
  • 運用の柔軟性： 入切スイッチ付送信機により、不要な検知信号の発報を管理可能
  • メンテナンス性： 防水仕様による清掃のしやすさと、無線化による断線管理の軽減

施工・設置ガイド

本製品は「ケアコム デジタル式Z型」専用のパッケージです。以下の手順で設置を行ってください。

確認項目 この製品での考え方
回線種別の確認 必ずナースコールのコンセント型番がZ型（BF-123ZU等）であることを確認してください。
子機の接続 分配コンセントのメタコン入力部には必ずハンド型子機を接続してください。未接続だと異常警報が出る場合があります。
マットの設置 滑りやすい床面での使用は避け、段差にならないよう端部をベッド下に潜り込ませるなど調整してください。
無線距離の確認 見通し100mですが、壁や医療機器の影響を受ける場合があります。設置時に必ず発報テストを行ってください。

製品仕様

セット全体・各部仕様

項目 内容
セット名称 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け
構成品 マットセンサー(MA-610) / 送信機(HC-116) / 受信機(HCR-200F) / 分配コンセント(BC-4Z)
マットセンサーサイズ(MA-610) W600 × H1000mm（ワイドサイズ）
マット仕様 日常生活防水仕様、高強度糸入り3mコード、金メッキピンプラグ
送信機(HC-116) 小電力型、入切スイッチ付、フック・マグネット付
受信機(HCR-200F) 4周波切替対応、送信機最大40台登録可能、フック付パネル

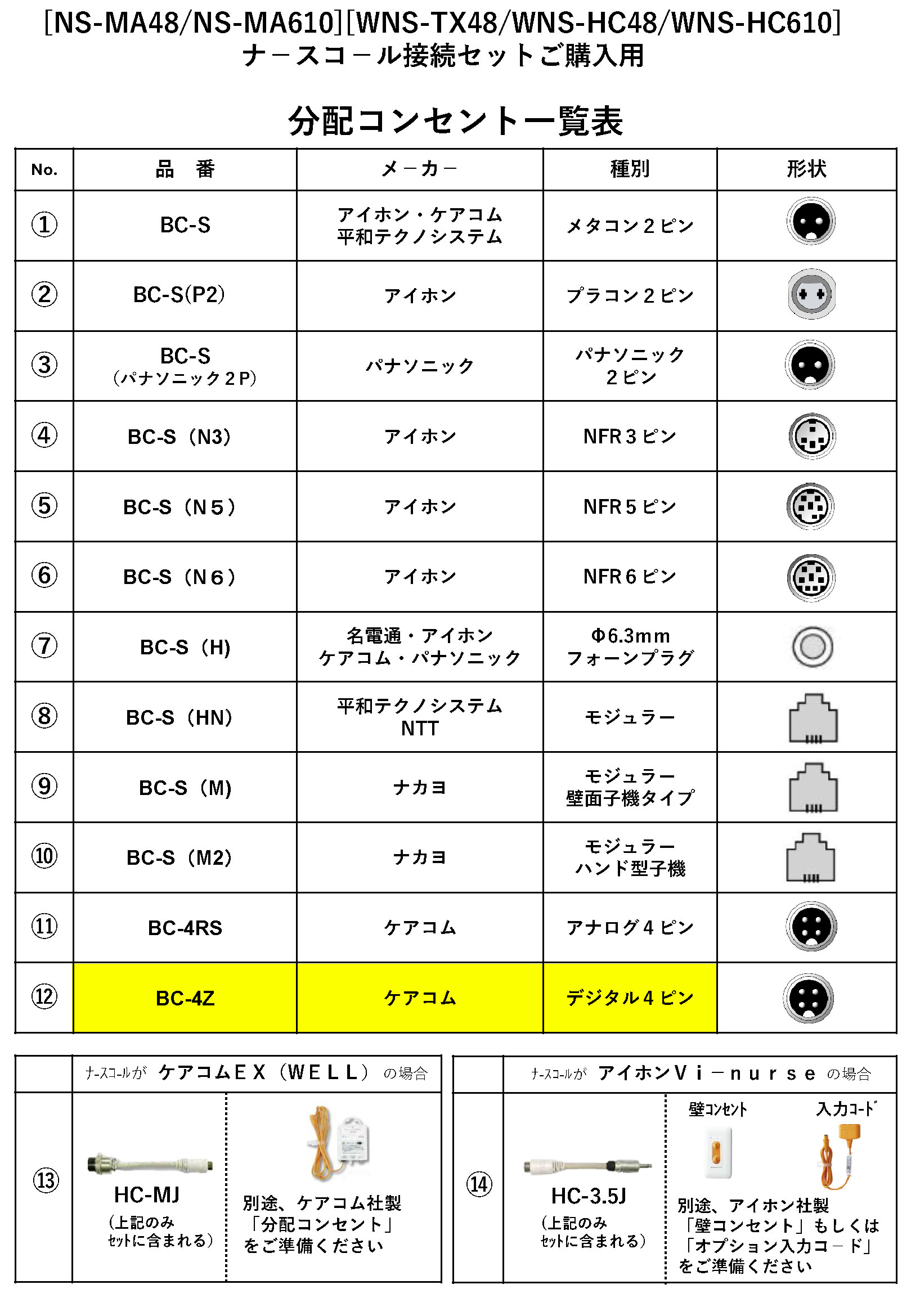

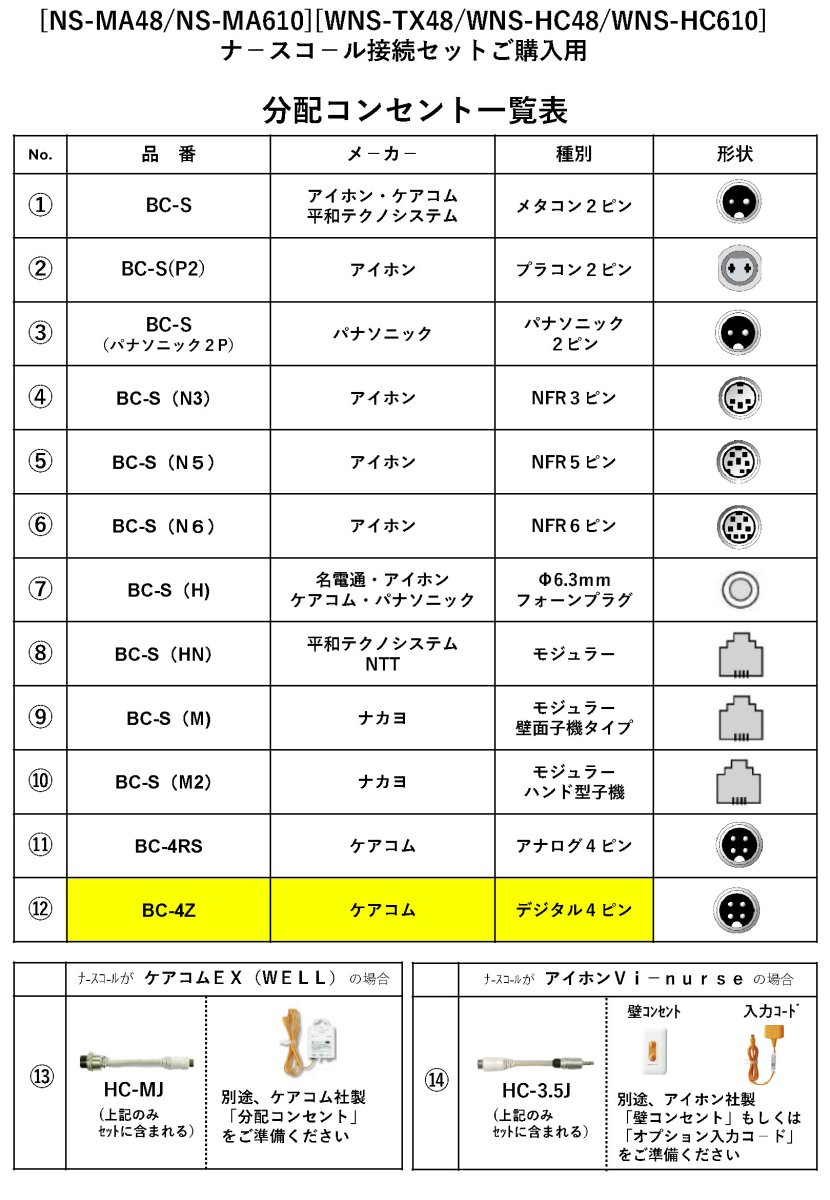

分配コンセント(BC-4Z) ケアコム デジタル式Z型専用 / センサー入力(RCA)×2 / Z型4ピンレセプタクル×1
電波到達距離 見通し約100m（周囲の環境により短くなることがあります）
動作周囲温度 -10℃ 〜 +50℃
分配コンセント外形寸法 W64 × H123 × D25.5mm（突起部除く） / 質量 約160g

FAQ

Q：ケアコムのナースコールならどれでも使えますか？ A：いいえ。本製品は「デジタル式Z型」専用です。多線式R型や省線式S型には対応していません。外観（4ピン）が同じでも内部回路が異なるため、必ず回線種別を確認してください。
Q：ハンド型子機を使わず、マットセンサーのみで運用できますか？ A：分配コンセントのメタコン入力部には、必ずハンド型子機（握り押しボタン）を接続してください。接続しない場合、ナースコールシステム側が「脱落断線」と判断し、異常警報が鳴る可能性があります。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液による拭き取りや、汚れた際の洗浄が可能です。ただし、水の中に沈めての長時間放置などは避けてください。
Q：電池寿命はどのくらいですか？ A：送信機の電池寿命は使用頻度によりますが、通常運用で約1年〜2年程度が目安です。定期的な動作確認を推奨します。
Q：隣の部屋の電波と混信しませんか？ A：4周波切替機能に対応しているため、隣接する部屋で周波数を変えて設置することで、混信の影響を最小限に抑えることができます。
Q：マットが故障した場合、単品で購入できますか？ A：はい、マットセンサー（MA-610）単体での保守部品販売も行っています。
Q：無線化することで反応が遅れることはありますか？ A：小電力セキュリティ電波を使用しており、検知から送信までほぼリアルタイムで行われますが、有線と比較してごく僅かな伝送時間は発生します。実運用上は問題ないレベルです。
Q：マットを踏んでいないのに報知されることがありますが、原因は何ですか？ A：マット上に重い荷物を置いていないか、またはマットが折り曲げられた状態で設置されていないか確認してください。また、周囲で強い電波干渉がある場合は周波数の変更を検討してください。
Q：送信機の「入切スイッチ」は何のためにありますか？ A：清掃時やリハビリ、介助による一時的な離床など、検知報知が不要なタイミングで一時的に発信を停止させるために使用します。
Q：セット内容はすべて揃っていますか？ A：はい、マットセンサーから送信機、受信機、ナースコール接続用の分配コンセントまですべて含まれています。別途「ハンド型子機」のみ既設のものをご用意ください。
