WNS-200F-12 フック付受信機　ナ- スコ- ル接続セット ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-200F-12]

WNS-200F-12 フック付受信機　ナ- スコ- ル接続セット ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-200F-12]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 徘徊お知らせ機器 ケアコム デジタルZ型専用 ワイヤレス受信機 ナースコール連動

WNS-200F-12 フック付受信機 ナースコール接続セット ケアコム デジタル4ピン向け

ワイヤレスセンサーをナースコールシステムへスマートに統合。断線リスクを解消し、現場の利便性を向上させるオールインワン接続セット。

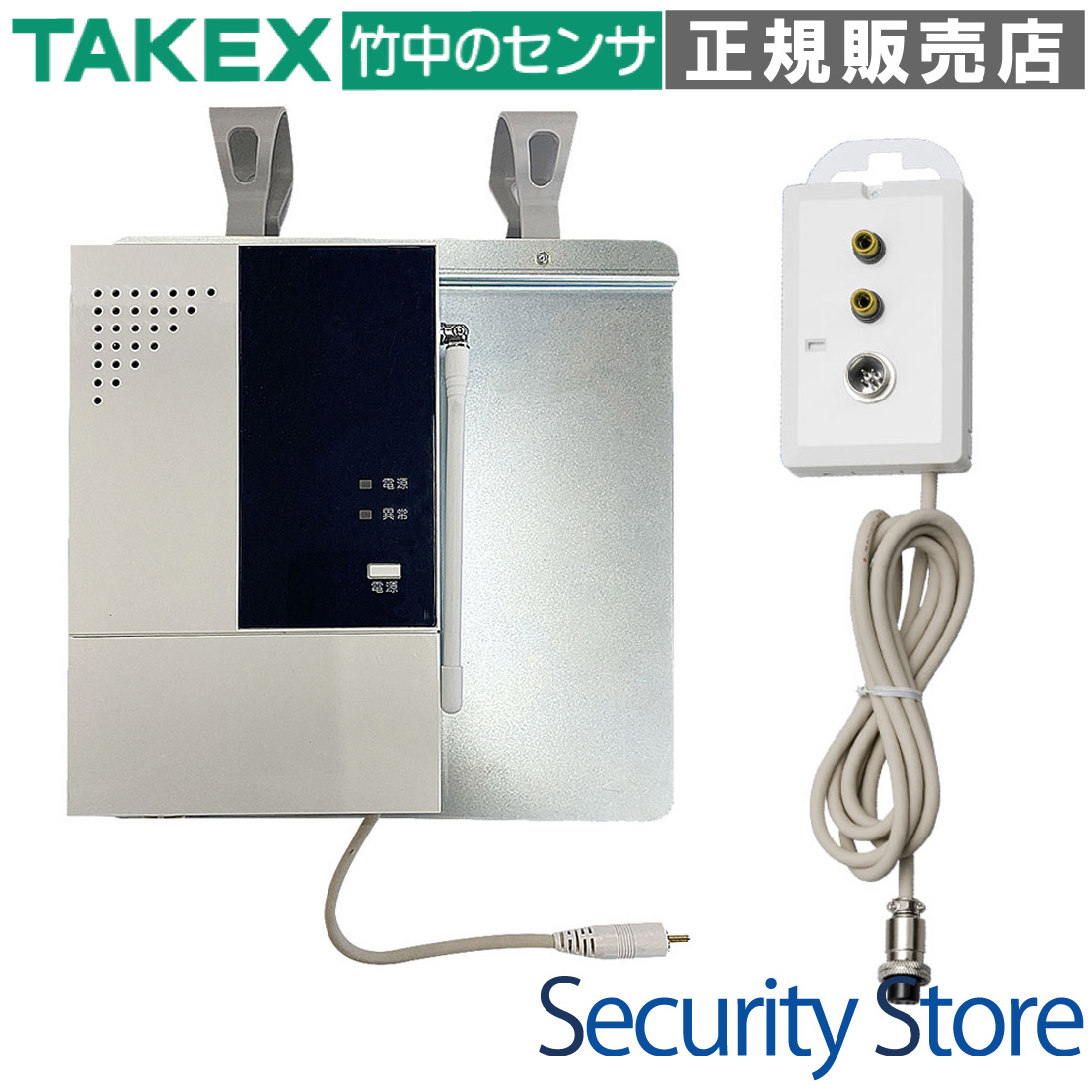

「WNS-200F-12」は、フック付受信機と分配コンセント（ケアコム デジタルZ型4ピン専用）をセットにした製品です。既設のナースコール設備に、マットセンサー等のワイヤレス送信機を簡単に組み込むことができ、配線の煩わしさや断線トラブルを未然に防ぎます。

  • 型番： WNS-200F-12
  • 製品構成： フック付受信機 + 分配コンセント (BC-4Z)
  • 対応システム： ケアコム製 デジタル式Z型ナースコール
  • 通信距離： 見通し約100m
  • 登録台数： 最大40台（送信機）
  • 設置方法： ベッド柵フック掛け / 裏面磁石固定

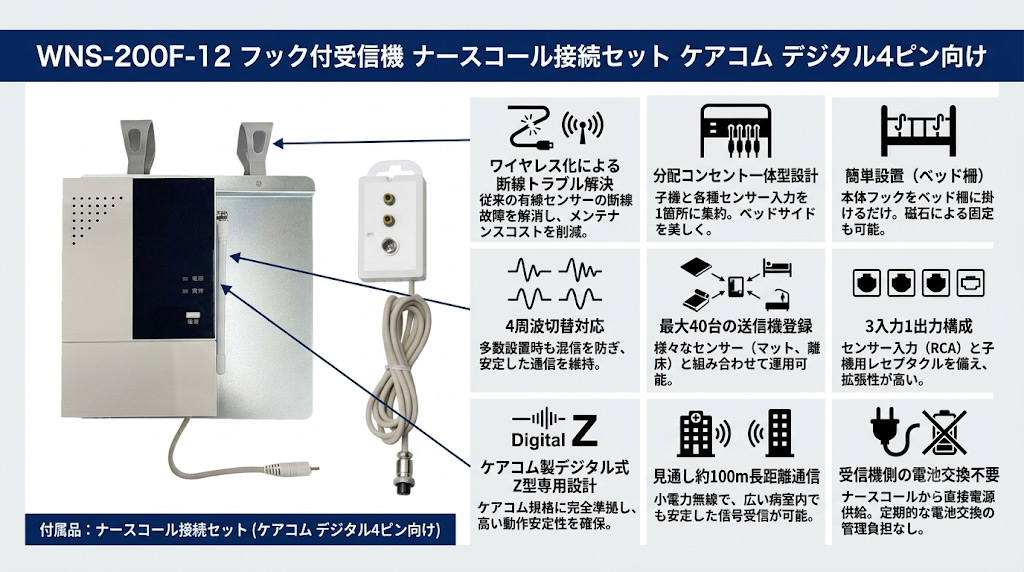

WNS-200F-12 フック付受信機 ナースコール接続セット

資料ダウンロード

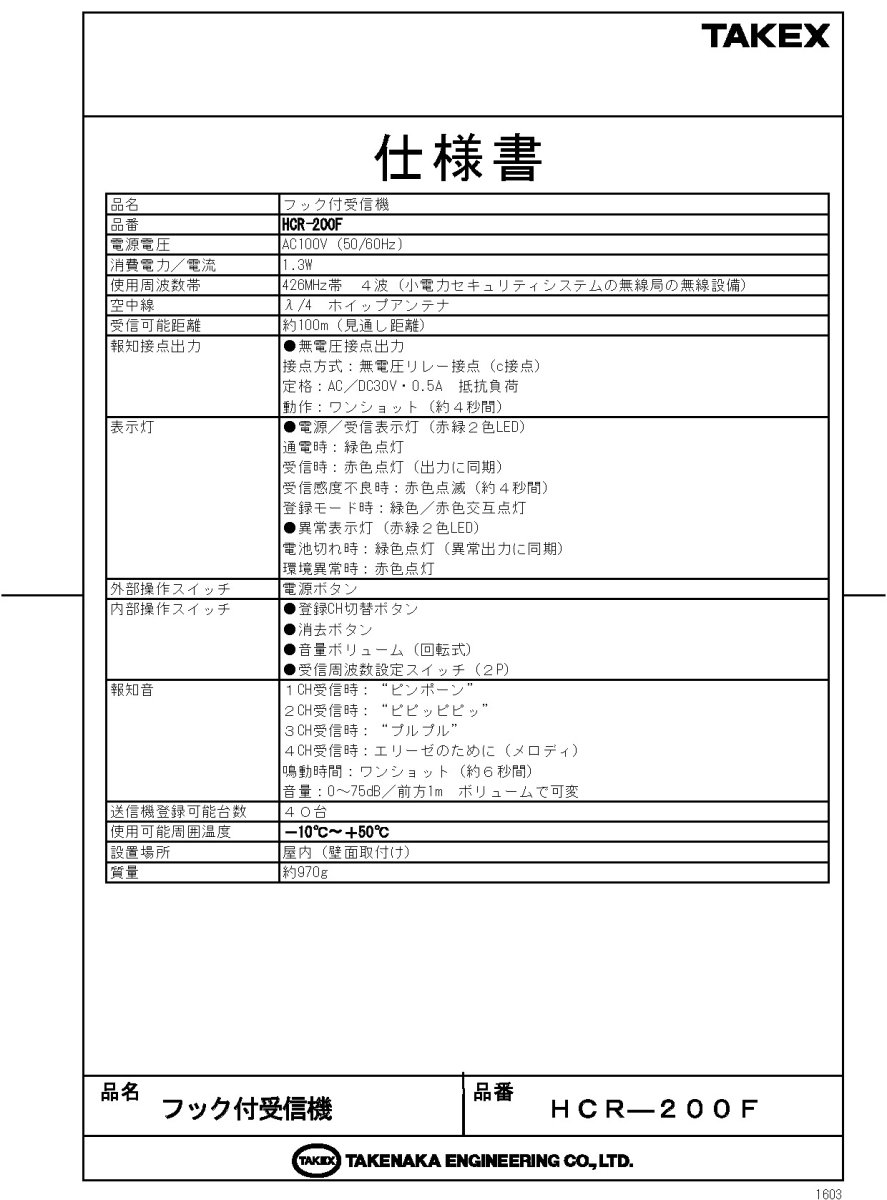

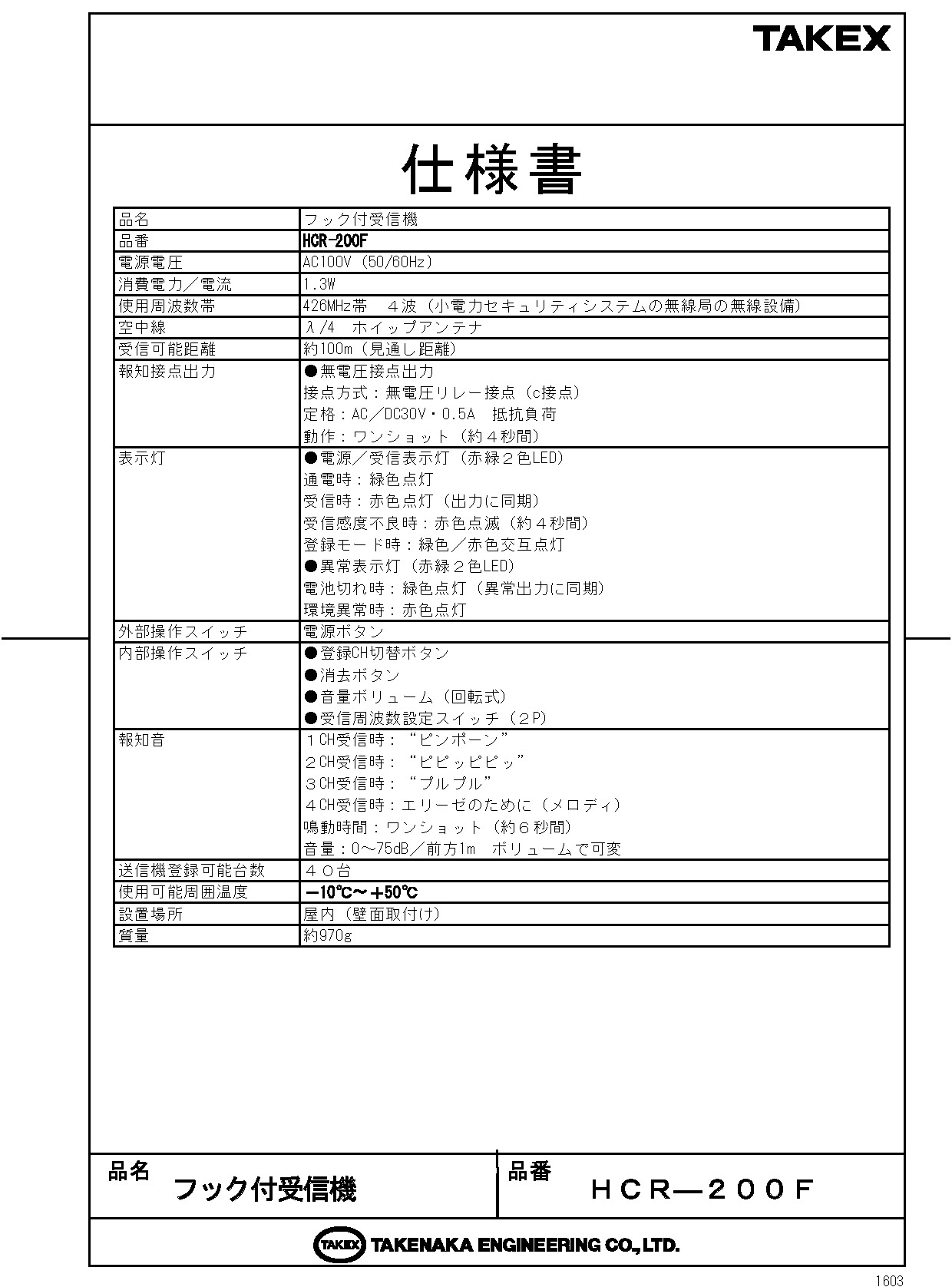

仕様書（PDF）

この製品が向いている用途

  • マットセンサーの有線配線による転倒・断線を防ぎたい現場
  • 離床センサーをワイヤレス化し、ベッド周りをすっきりさせたい場合
  • ケアコム製のデジタル式Z型ナースコールを利用している施設
  • 複数の送信機（徘徊お知らせ等）を1台の受信機で集約管理したい場合

導入前に確認したいポイント

  • ナースコールがケアコムの「デジタル式Z型」であることを必ず確認してください
  • 4ピン形状が同じでも、多線式R型や省線式S型には対応しません
  • 運用時は必ずハンド型子機または握り押しボタンを接続してください
  • 建物の構造（金属壁等）により電波距離が短くなる場合があります

特長

ワイヤレス化による断線トラブルの根本解決

従来のマットセンサー等で頻発していた、有線配線の踏みつけや引っ掛かりによる断線故障を解消します。送信機から受信機（本機）までを無線化することで、ベッド周辺の安全性を高め、メンテナンスコストを大幅に削減します。

分配コンセント一体型による省スペース設計

フック付受信機のパネル上に分配コンセントを一体化させることができます。ナースコールの子機と各種センサー入力を1箇所に集約できるため、複数の機器を接続してもベッドサイドの美観を損なわず、スタッフの動線も妨げません。

ベッド柵に掛けるだけの簡単設置

本体にフックが標準装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。また、分配コンセント部には磁石も内蔵されているため、スチール製の什器等への固定も容易です。施工の手間をかけず、すぐに運用を開始できます。

4周波切替対応で混信を強力に抑制

小電力無線において重要な「混信対策」として、4周波切替機能を搭載しています。同一エリア内で多数のワイヤレス送信機を設置する場合でも、周波数を分散させることで安定した通信品質を維持し、確実な報知を実現します。

最大40台の送信機を登録可能

1台の受信機に対して、最大40台までのワイヤレス送信機を登録・運用できます。マットセンサーだけでなく、トイレ・浴室用送信機や各種離床センサーを組み合わせて、多様なケア環境に対応可能です。

3入力1出力構成による高い拡張性

セットの分配コンセント（BC-4Z）は、2つのセンサー入力（RCAジャック）と1つのナースコール子機用レセプタクルを備えています。センサーの併用運用を前提とした設計により、現場の運用形態に合わせた柔軟な構成が可能です。

選定時に評価したい強み

  • 専用設計の信頼性： ケアコム製デジタルZ型に完全準拠し、動作の安定性を確保
  • 施工性の高さ： フックと磁石の両方に対応し、あらゆるベッド環境に即応
  • 長距離通信： 見通し100mの通信性能で、広い病室内でも安定受信
  • メンテナンス性： 無線化により配線修理の手間を排除し、管理負担を軽減

施工・設置ガイド

本製品は、既存のナースコール設備を活かしながらワイヤレスセンサーを追加するためのユニットです。以下のステップで設置を行ってください。

工程 作業内容と注意点
1. 壁面接続 分配コンセントのリード線を壁面のハンド型子機コンセントに差し込みます。
2. 子機接続 分配コンセントの入力部に、必ずハンド型子機（握りボタン）を接続してください。※未接続時は脱落警報が出る場合があります。
3. 設置・固定 受信機本体をベッド柵にフック掛けするか、磁石で固定します。
4. センサー登録 ワイヤレス送信機を本機に登録し、実際に動作させてナースコールが鳴ることを確認します。

製品仕様

フック付受信機 (HCR-200F相当)

項目 内容
電源電圧 ナースコールより供給
受信電波 小電力無線局 400MHz帯（4周波切替）
電波到達距離 見通し約100m
登録可能台数 最大40台
設置場所 屋内：ベッド柵、ヘッドボードなど（フック式）

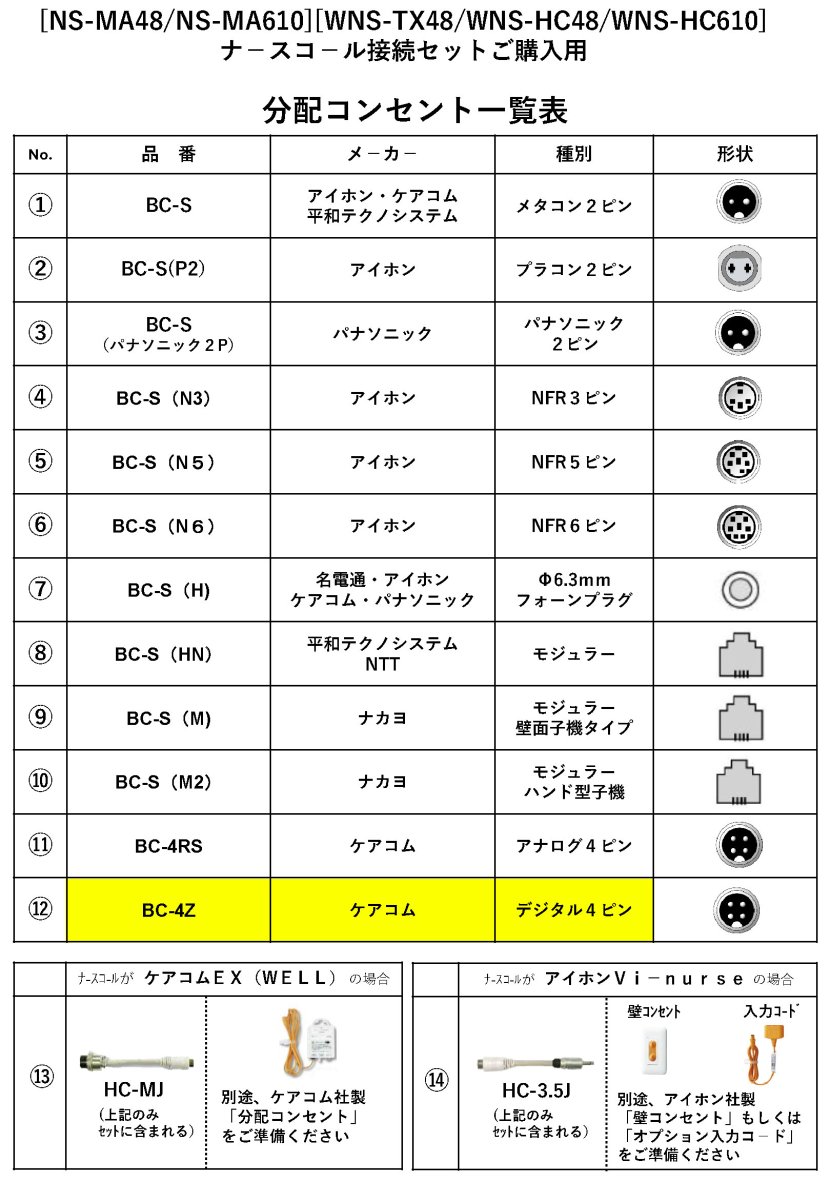

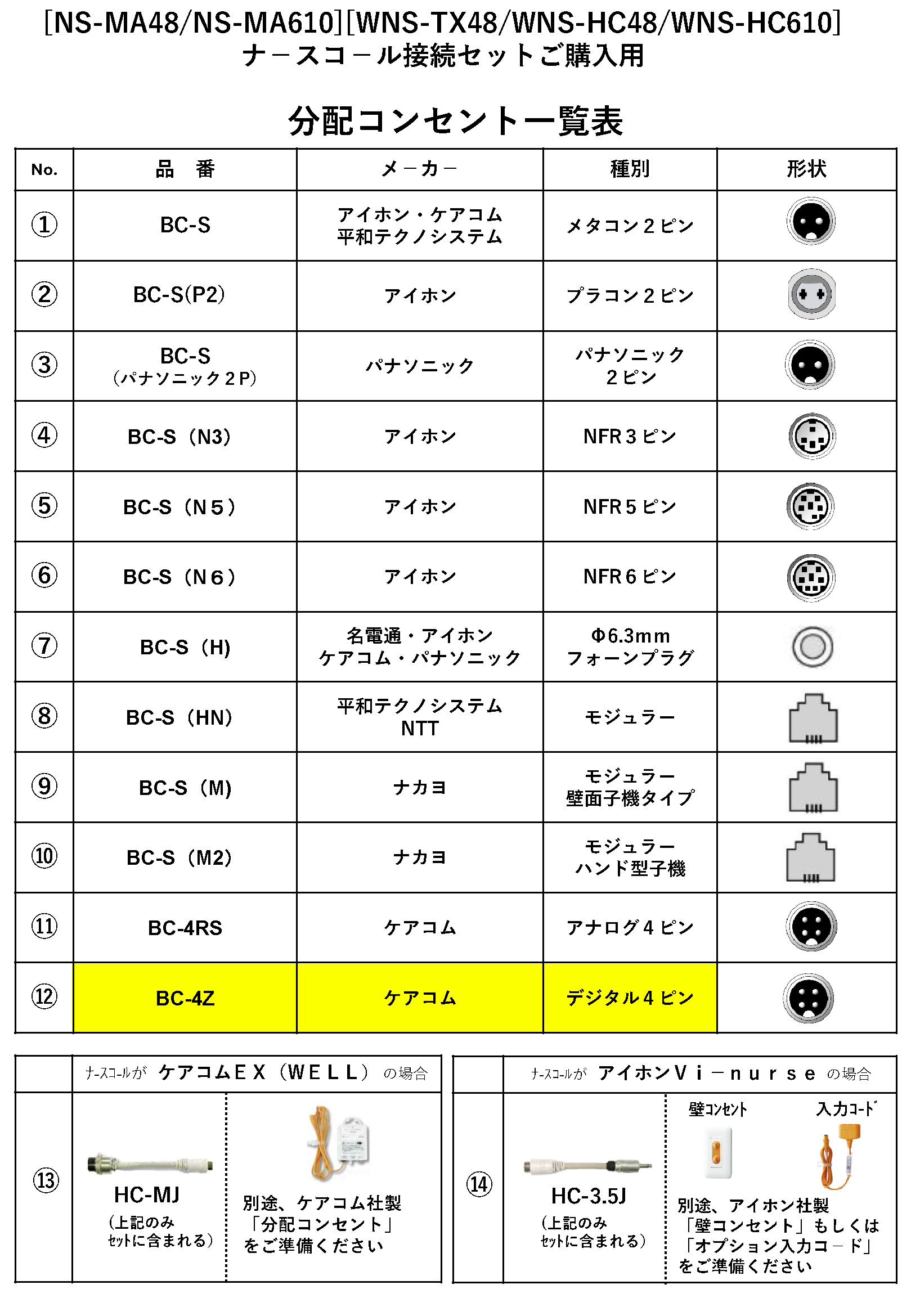

分配コンセント (BC-4Z)

項目 内容
品番 BC-4Z
対応システム ケアコム製 デジタル式Z型ナースコール
入力構成 RCAジャック×2（センサー用）、Z型4ピンレセプタクル×1（子機用）
出力構成 Z型4ピンプラグ（リード線1.5m）
使用温度範囲 -10℃〜+50℃
外形寸法 W64 × H123 × D25.5mm（突起部除く）
質量 約160g

FAQ

Q：ケアコムのナースコールならどれでも使えますか？ A：いいえ。本製品は「デジタル式Z型」専用です。多線式R型や省線式S型には対応しておりませんので、事前にシステムの型式をご確認ください。
Q：ハンド型子機を接続せずに、ワイヤレスセンサーだけで使えますか？ A：推奨されません。子機を接続しない場合、ナースコールシステム側で「脱落断線信号（異常警報）」が発生することがあります。必ずハンド型子機を併用してください。
Q：送信機は何台まで登録できますか？ A：最大40台までのワイヤレス送信機を登録可能です。
Q：無線が届くか心配ですが、どのくらいの距離まで大丈夫ですか？ A：見通しで約100mですが、病院等の鉄筋コンクリート構造では距離が短くなる場合があります。事前に電波チェックを行うことをお勧めします。
Q：隣の部屋の電波を拾って誤作動しませんか？ A：4周波切替に対応しており、隣接する部屋で異なる周波数に設定することで混信や誤作動を防ぐことができます。
Q：セット内容以外に何が必要ですか？ A：検知を行うためのワイヤレス送信機（マットセンサー送信機 TX-M60等）が別途必要です。
Q：電池交換は必要ですか？ A：本受信機ユニットはナースコールから電源供給を受けるため、受信機側の電池交換は不要です。送信機側には電池が必要な場合があります。
Q：磁石でどこにでも付けられますか？ A：分配コンセントの裏面に磁石が内蔵されていますので、スチール製のベッドフレームやワゴン等に固定可能です。
Q：設置に工具は必要ですか？ A：いいえ、フック掛けまたは磁石固定のため、工具不要で簡単に着脱・設置が可能です。
Q：断線した場合は修理可能ですか？ A：リード線の断線などは修理可能な場合がありますが、基本的には消耗・破損を防ぐためにワイヤレス化を推奨しています。
