WNS-HC48-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-12]

WNS-HC48-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-12]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 徘徊お知らせ機器 無線式 ケアコム専用 介護・福祉用品

WNS-HC48-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け

病院や介護施設の徘徊対策・離床検知に最適な、無線式のマットセンサーセットです。ケアコム製のデジタル4ピン（Z型）ナースコールに直接連動でき、マットから送信機、受信機、分配コンセントまで必要な機器がすべて揃ったオールインワンパッケージです。

  • 型番： WNS-HC48-12

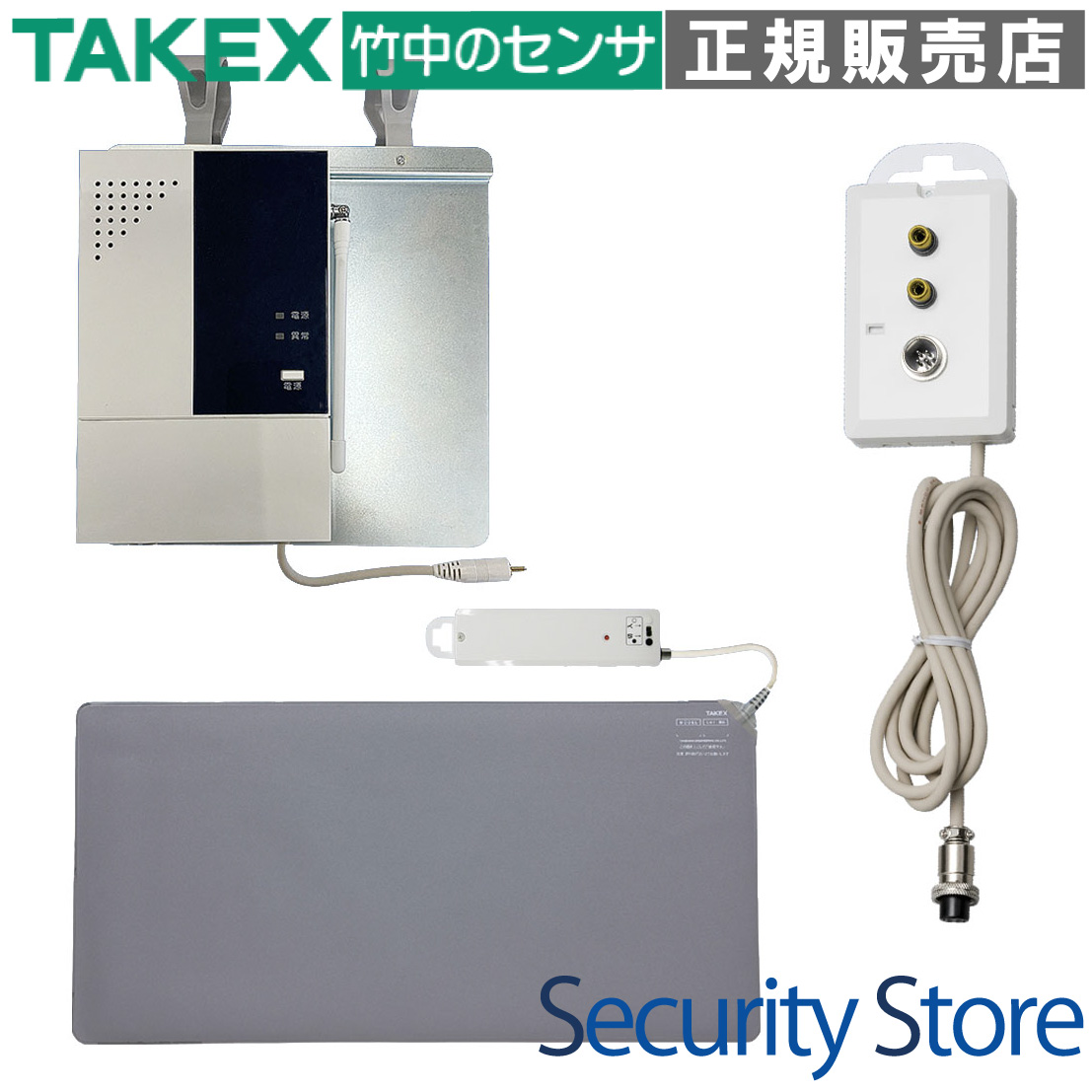

  • 製品構成： マットセンサー(MA-48) + 送信機(HC-116) + 受信機(HCR-200F) + 分配コンセント(BC-4Z)
  • 対応システム： ケアコム製 デジタル式Z型ナースコール (4ピン)
  • 通信距離： 見通し約100m（小電力無線）
  • 設置場所： 屋内（ベッドサイド、部屋の出入口など）
  • 電源： 送信機：電池式 / 受信機：ナースコール親機より供給

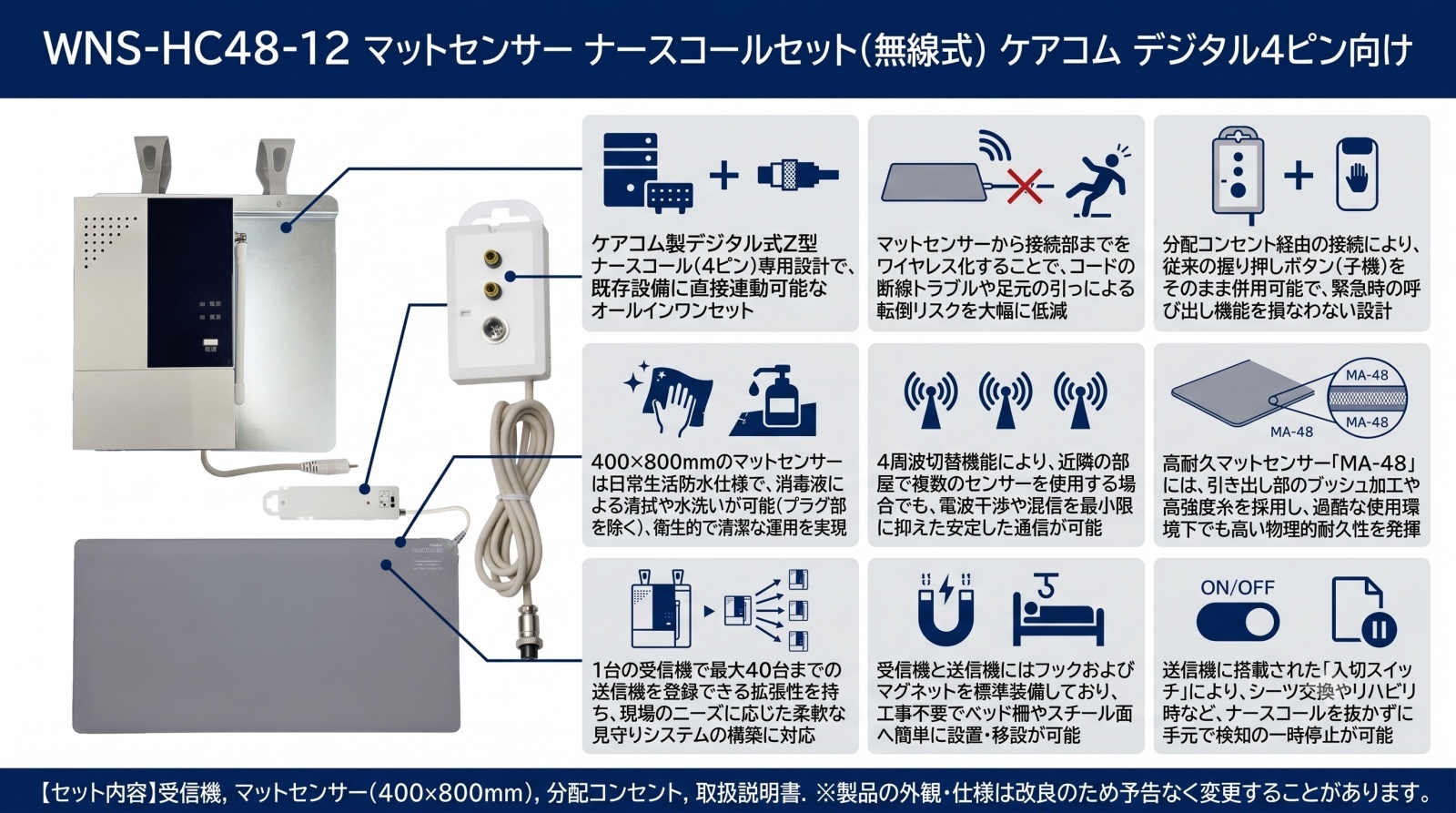

WNS-HC48-12 マットセンサーセット 製品画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床・徘徊検知
  • ナースコール連動による夜間の安全管理
  • 有線ケーブルの配線を減らし、転倒リスクを低減したい現場
  • 既設のケアコム製デジタルナースコールの有効活用

導入前に確認したいポイント

  • ナースコールがケアコム製の「デジタル式Z型」であることを確認してください
  • 他社のナースコールや、ケアコム製の他方式（R型・S型）には対応しません
  • 送信機用の電池残量を定期的に確認する必要があります
  • 受信機の設置場所に、子機を接続するスペースがあるか確認してください

特長

センサーから分配器までを無線化し、配線をすっきり

マットセンサーとナースコール接続部の間を無線（見通し100m）でつなぎます。従来のような長いコードが床を這うことがないため、スタッフや患者様の足元を邪魔せず、引っかかりによる転倒やコードの断線故障を大幅に軽減できます。

ケアコム製デジタルZ型ナースコール専用設計

同梱の分配コンセント「BC-4Z」は、ケアコム社の4ピン・デジタル式Z型ナースコールに特化しています。専用設計のため、既設のナースコールボタンを活かしつつ、マットセンサーの検知信号を正確にナースコール親機へ通知可能です。

耐久性と衛生面に優れた高精度マットセンサー

付属のマットセンサー「MA-48」は、日常生活防水仕様で消毒や洗浄が可能です。コード引き出し部にはブッシュ加工を施し、引っ張りに強い高強度糸を組み込むなど、ハードな現場での使用を想定した高耐久設計を採用しています。

4周波切替対応で電波混信を防止

受信機（HCR-200F）は4周波切替に対応しており、隣接する部屋で複数のワイヤレスシステムを使用する場合でも、チャンネルを分けることで電波干渉や誤動作のリスクを最小限に抑えることができます。

最大40台の送信機を登録可能な拡張性

受信機1台に対して、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、お手持ちの竹中エンジニアリング製ワイヤレスセンサーを組み合わせて、多角的な見守り体制を構築できます。

現場での設置を容易にするフック・マグネット装備

受信機および送信機には、ベッド柵やヘッドボードに掛けるためのフックや、スチール家具に固定できる裏面磁石が備わっています。複雑な工事を必要とせず、届いたその日からすぐに運用を開始できます。

便利な「入切スイッチ」付き送信機

送信機（HC-116）には物理的な入切スイッチが搭載されています。リハビリやシーツ交換時など、一時的に検知を停止させたい場合でも、ナースコールを抜くことなく手元で簡単に操作が可能です。

金メッキプラグによる高い接触信頼性

マットセンサーの接続端子（ピンプラグ）には金メッキを採用しています。湿気の多い医療・介護現場においても腐食を抑え、長期間にわたって安定した接触を維持し、誤報や不報を防ぎます。

選定時に評価したい強み

  • 高い互換性： ケアコムZ型専用設計により、デジタル信号のミスマッチを解消
  • 断線防止： コードレス化により、マットセンサー故障の主因である「断線」を抑制
  • 簡単施工： フック・磁石による工具レス設置。施設スタッフでも移設が可能
  • 信頼のTAKEXブランド： 防犯・介護用センサーで国内トップクラスの実績を持つ竹中エンジニアリング製

施工・設置ガイド

本製品は既存のナースコール設備を活用するため、複雑な配線工事は不要です。

  1. マットセンサー(MA-48)を送信機(HC-116)に接続し、ベッドサイド等に敷きます。
  2. 分配コンセント(BC-4Z)を受信機(HCR-200F)に背面から取り付け、一体化させます。
  3. BC-4Zのリード線を壁側のナースコールコンセントに差し込みます。
  4. BC-4Zの入力端子に、元々使用していたナースコール握り押しボタン（子機）を接続します。
確認項目 この製品での考え方
ナースコール対応方式 ケアコム社製 デジタル式Z型（4ピン）専用です。
断線対策 無線式のため、マット〜壁間のロングコード自体が存在しません。
メンテナンス マットは防水仕様。汚れた際は水拭きや消毒が可能です。
複数台利用 4周波切替設定により、近接した部屋同士でも混信を防げます。

製品仕様

項目 内容
品名 マットセンサー ナースコールセット(無線式)
型番 WNS-HC48-12
セット構成品 ・マットセンサー(MA-48)
・ジャック付送信機(HC-116)
・フック付受信機(HCR-200F)
・分配コンセント(BC-4Z：ケアコム デジタル4ピンZ型専用)
マットサイズ / カラー W400 × H800 × D4mm / グレー
マット仕様 日常生活防水仕様、3mコード(ピンプラグ付・金メッキ)
送信機電源 単4形アルカリ電池(LR03)×2本 (電池寿命 約2年 ※1日10回送信として)
受信機電源 ナースコール親機より供給
電波到達距離 見通し約100m
使用可能周囲温度 -10℃ 〜 +50℃
外形寸法（BC-4Z） W64 × H123 × D25.5mm (突起部除く)
質量 マット：約1,100g / 分配コンセント：約160g

FAQ

Q：ケアコムのナースコールなら、どれにでも使えますか？ A：いいえ、本製品は「デジタル式Z型」の4ピンタイプ専用です。外見が同じ4ピンでも「多線式R型」や「省線式S型」には適合しませんので、必ず導入前に施設のシステム種別をご確認ください。
Q：電池が切れたときはどうなりますか？ A：送信機の電池が消耗すると、送信機前面のLEDが点滅してお知らせします。検知ができなくなる前に早めの交換を推奨します。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液での清拭や表面の水洗いは可能です。ただし、接続部のピンプラグ部分は水に濡らさないようご注意ください。
Q：握り押しボタン（ナースコール子機）を繋がなくても動作しますか？ A：動作自体はしますが、ナースコールシステム側で「脱落断線信号」の警報が出る場合があります。分配コンセントには必ず元の子機を接続してご使用ください。
Q：電波が届くか不安です。 A：見通しで100mの到達距離がありますが、鉄筋コンクリートの壁など遮蔽物が多い環境では距離が短くなります。事前に実機でのテストを推奨します。
Q：送信機側のスイッチは何のためにありますか？ A：一時的にセンサーの反応を止めたいときに使用します。患者様の移動やシーツ交換の際に入切することで、不要なナースコール呼び出しを防げます。
Q：複数の部屋で使っても混信しませんか？ A：受信機の「4周波切替機能」を使用してチャンネルを分けることで、隣接する部屋同士の電波干渉を防ぐことができます。
Q：既存の他社製マットをこの無線セットで使えますか？ A：本送信機の入力はRCAピンジャック仕様です。仕様が合致すれば物理的な接続は可能ですが、正常な動作と信頼性を担保するため付属のMA-48をご使用ください。
Q：受信機の設置は難しいですか？ A：背面フックでベッド柵等に掛けるか、磁石でスチール部に貼るだけですので非常に簡単です。
Q：故障した際、個別の部品だけ購入できますか？ A：はい、マット(MA-48)や分配コンセント(BC-4Z)など、各コンポーネントごとの個別購入も可能です。
