NS-MA610-12 マットセンサー ナースコールセット(有線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [NS-MA610-12]

NS-MA610-12 マットセンサー ナースコールセット(有線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [NS-MA610-12]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール連動 離床センサー ケアコム デジタルZ型専用 高耐久仕様

NS-MA610-12 マットセンサー ナースコールセット(有線式) ケアコム デジタル4ピン向け

ケアコム製「デジタル式Z型」ナースコールに対応した、高耐久マットセンサーと分配コンセントの即用セットです。ベッドサイドに敷くだけで、対象者の離床や徘徊を確実に検知し、転倒リスクの早期発見をサポートします。

  • 型番： NS-MA610-12 (MA-610 + BC-4Z)
  • 製品名： マットセンサー ナースコールセット
  • 対応システム： ケアコム デジタル式Z型（4ピン）
  • 検知方式： 面状接点による荷重検知（40N）
  • 設置場所： 病院・介護施設のベッドサイド、出口、通路の床面
  • セット内容： マットセンサー(MA-610) ×1、分配コンセント(BC-4Z) ×1

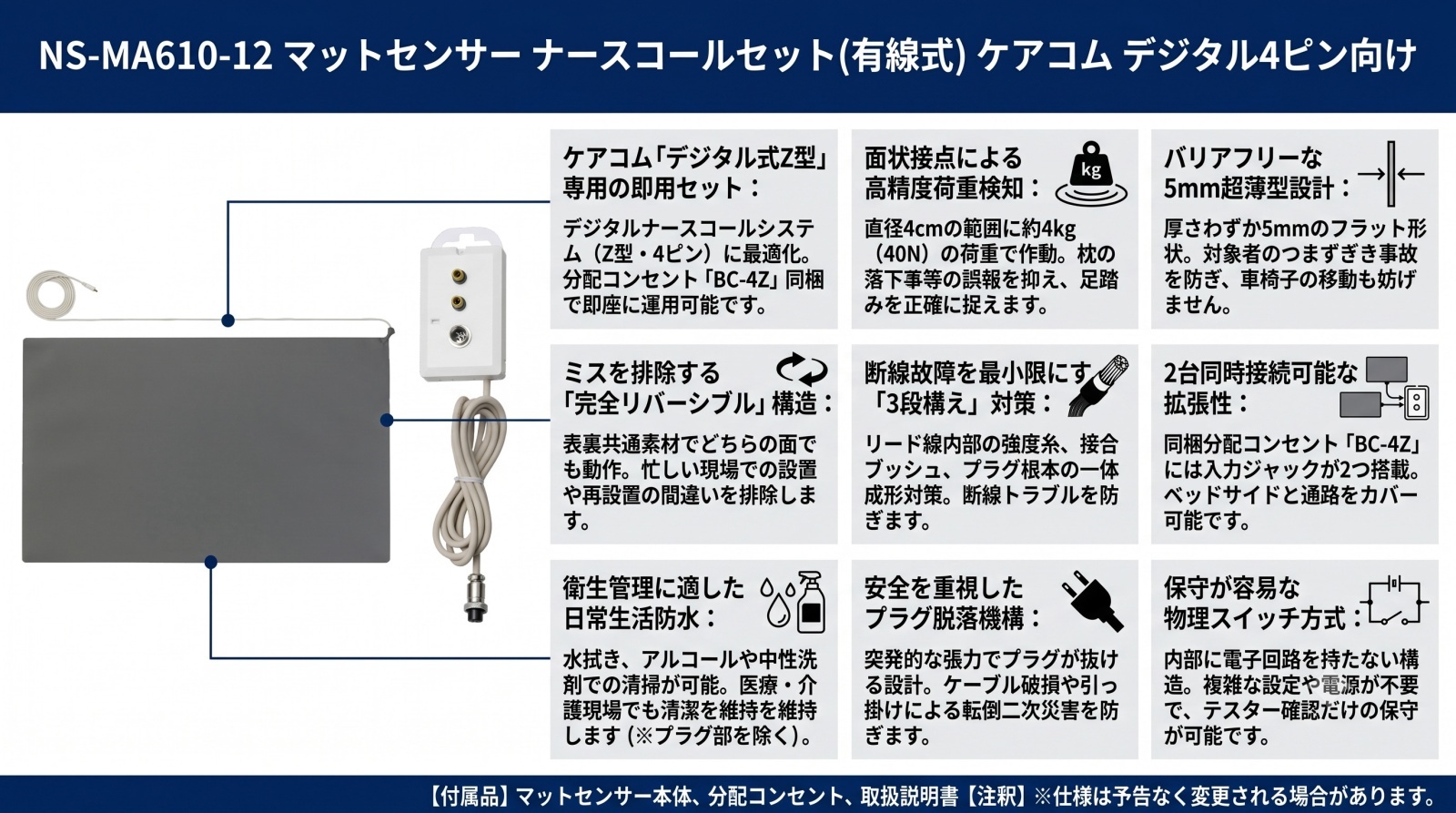

NS-MA610-12 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 医療機関・介護施設での離床検知
  • 深夜帯の徘徊・一人歩きの早期発見
  • ベッドからの転落・転倒リスクの軽減
  • 既存のケアコムZ型システムへの増設

導入前に確認したいポイント

  • ナースコールが「ケアコム製 デジタルZ型」であるか
  • 接続先のコンセント形状が4ピン（メタコン）か
  • 既設の握り押しボタン（ハンド子機）があるか
  • 設置場所の床面が平坦であるか

特長

ケアコム「デジタル式Z型」への完全対応

本製品はケアコム製のデジタル式Z型ナースコールシステムに専用設計されています。同梱の分配コンセント「BC-4Z」を使用することで、既存のハンド子機とマットセンサーを同時に接続・運用することが可能です。複雑な設定なしで購入後すぐにご利用いただけます。

面状接点による確実な荷重検知メカニズム

センサー内部に広範囲の面状電極を配置。40N（約4kg）の荷重が直径4cmの面積に加わることで確実に発報します。人間の踏み込みには即座に反応しつつ、リネン類の落下などの軽微な刺激による誤報を抑制する絶妙な感度調整が施されています。

転倒・つまずきを防ぐ「5mm超薄型」バリアフリー設計

マットの厚みはわずか5mm。床面との段差を極限まで抑えることで、歩行が不安定な対象者やスタッフのつまずき事故を未然に防ぎます。外周部はなだらかな傾斜になっており、車椅子の乗り上げによる衝撃も緩和します。

設置ミスを許さない「完全リバーシブル」構造

表裏共通の軟質PVC素材を採用しており、どちらの面を上にしても同様の検知性能を発揮します。現場での忙しい設置作業において、表裏を間違えるというヒューマンエラーを構造的に排除し、安定した運用をサポートします。

徹底した断線防止テクノロジー

故障の最大原因である「断線」に対し、3段構えの対策を講じています。リード線内部への高強度糸の編み込み、マット接合部への堅牢なブッシュ加工、そしてプラグ根本の被覆破断を防ぐ一体成形プラグを採用し、圧倒的な耐久性を実現しました。

最大2台のセンサーを接続可能な拡張性

セットに含まれる分配コンセント「BC-4Z」は、センサー入力用ジャックを2つ搭載しています。1台のコンセントで「ベッドサイド」と「出口」の2箇所にマットセンサーを配置するなどの柔軟な運用が可能です。

衛生的な日常生活防水構造

医療・介護現場での感染症対策を想定し、マット本体は日常生活防水構造となっています。アルコールや中性洗剤による拭き取り清掃が可能で、常に清潔な状態を維持できます（※プラグ部は水分厳禁です）。

安全性を考慮したプラグ脱落構造

リード線のプラグは、突発的な張力がかかった際にあえて抜けやすい挿入式設計になっています。スタッフが足を引っ掛けた際にケーブルが引きちぎれたり、マットが引っ張られて対象者が転倒したりする事故を防ぐフェイルセーフ思想に基づいています。

選定時に評価したい強み

  • 高耐久設計： 綿糸補強リード線とブッシュ加工により断線リスクを大幅低減
  • バリアフリー： 厚さ5mmの薄型設計でつまずきを防止
  • 簡単設置： 分配コンセント裏面の磁石とフックで壁面にピタッと固定
  • 視認性： あらゆる床材に馴染みつつ汚れが目立ちにくいグレーカラー

施工・設置ガイド

本機を長持ちさせ、正常に動作させるために以下のガイドラインを遵守してください。

確認項目 この製品での考え方・注意点
設置位置 ベッドから足が着く位置、または動線（ドア前等）に有効検知部が来るよう敷設してください。
折り曲げ厳禁 内部接点の破損・ショートの原因となるため、丸めたり折ったりしないでください。保管時も平置きを推奨します。
荷重制限 キャスター付きベッドや車椅子での直接の乗り上げは、内部電極を破壊するため避けてください。
コンセント接続 脱落断線異常を防ぐため、分配コンセントには必ず既設の握り押しボタンを接続してください。

製品仕様

マットセンサー (MA-610)

項目 内容
外形寸法 H 600 × W 1000 mm × 厚み 5mm
有効検知部 H 545 × W 955 mm（外周約20〜27mmは不感帯）
質量 約 3.2 kg
出力方式 無電圧a接点（受圧連動）
荷重感度 40N / 40φ 押圧（3kg / 10cm3）
接点容量 30V ・ 100mA（微弱電流信号用）
ケーブル 長さ 3m（クリーム色） ピンプラグ付 / 高強度糸組み込み
防水性能 日常生活防水型（プラグ部除く）
材質 軟質PVC（グレー）
使用温度範囲 -10℃ 〜 +50℃

分配コンセント (BC-4Z)

項目 内容
対応システム ケアコム製 デジタル式Z型ナースコール
入力ジャック RCAジャック（センサー用）×2 / Z型4ピンレセプタクル（ハンド子機用）×1
出力プラグ Z型4ピンプラグ（メタコン） リード線1.5m付
設置方法 裏面磁石内蔵 または 取付用フック
外観 / 材質 白色 / 樹脂製

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：いいえ、本セットは「ケアコム製のデジタル式Z型（4ピン）」専用です。多線式R型や省線式S型には対応していませんので、導入前に必ず回線種別をご確認ください。
Q：センサーマットを折りたたんで収納しても大丈夫ですか？ A：厳禁です。マット内部には面状の接点があるため、折り曲げると接点が壊れて「常時発報」や「不感」の原因になります。必ず平らな状態で保管してください。
Q：マットが汚れた場合、水洗いできますか？ A：マット本体は日常生活防水構造のため、アルコールや中性洗剤を含ませた布で拭き取ることが可能です。ただし、プラグ部分は水分厳禁ですので、絶対に濡らさないでください。
Q：車椅子がマットの上を通っても大丈夫ですか？ A：車椅子の車輪やかかとの尖った靴など、局所的に強い圧力がかかるものは内部電極を破壊する恐れがあります。頻繁に通過する場所では、マットの上に別のフロアマットを重ねて保護することを推奨します。
Q：ナースコール子機を繋がずにセンサーだけで使えますか？ A：お勧めしません。分配コンセントにハンド子機（握りボタン）が接続されていないと、ナースコールシステム側で「脱落断線異常」の警報が鳴り続ける場合があります。
Q：マットの感度を調整することはできますか？ A：感度は工場出荷時に「40N/40φ」で固定されており、調整はできません。これは軽い荷物の落下による誤報を防ぎ、人の足圧を確実に捉えるための最適値です。
Q：寿命はどのくらいですか？ A：設置環境によりますが、安全運用のための交換目安として、納入後5年を推奨しています。
Q：マットが反応しなくなったのですが、故障でしょうか？ A：まずはプラグが奥まで差し込まれているか、分配コンセントの磁石による固定が緩んでいないか確認してください。テスターでプラグ間の導通を確認し、踏んだ時に0Ω付近にならない場合は内部断線の可能性があります。
Q：マットの表面と裏面で性能に違いはありますか？ A：リバーシブル設計のため、性能に違いはありません。ただし、ロットNo.や注意書きが印字されている面を「表面」として管理いただくと保守点検がスムーズです。
Q：1台の分配コンセントにマットを2枚繋げられますか？ A：はい、BC-4Zには入力ジャックが2つあるため、2枚のマットセンサーを接続して同時に使用することが可能です。
