WNS-TX48-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-12]

WNS-TX48-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-12]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 離床センサー ワイヤレス ケアコム デジタルZ型

WNS-TX48-12 マットセンサー ナースコールセット(無線式) ケアコム デジタル4ピン向け

マットセンサーとナースコール接続部をワイヤレス化した、断線トラブルやつまずき事故を防止する高信頼セットです。ケアコム製デジタル式Z型ナースコールに直接接続でき、病院や介護施設での徘徊・離床検知に最適です。

  • 型番： WNS-TX48-12
  • 製品名： マットセンサー ナースコールセット(無線式)
  • 対応システム： ケアコム製 デジタル式Z型ナースコール
  • 主な用途： 病院・高齢者施設での離床・外出検知
  • 通信距離： 見通し約100m

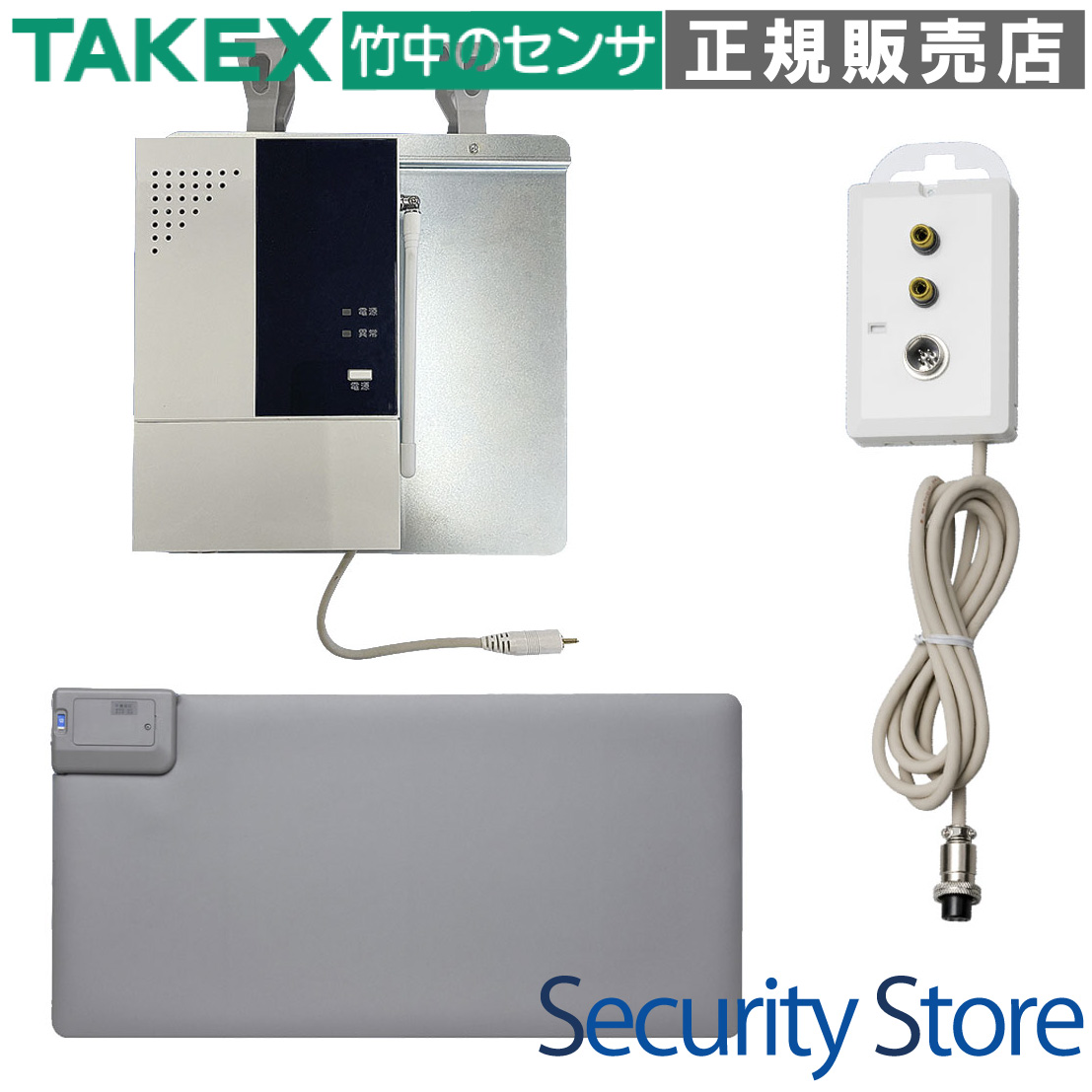

  • 接続構成： マットセンサー(TX-M48) ＋ 受信機(HCR-200F) ＋ 分配コンセント(BC-4Z)

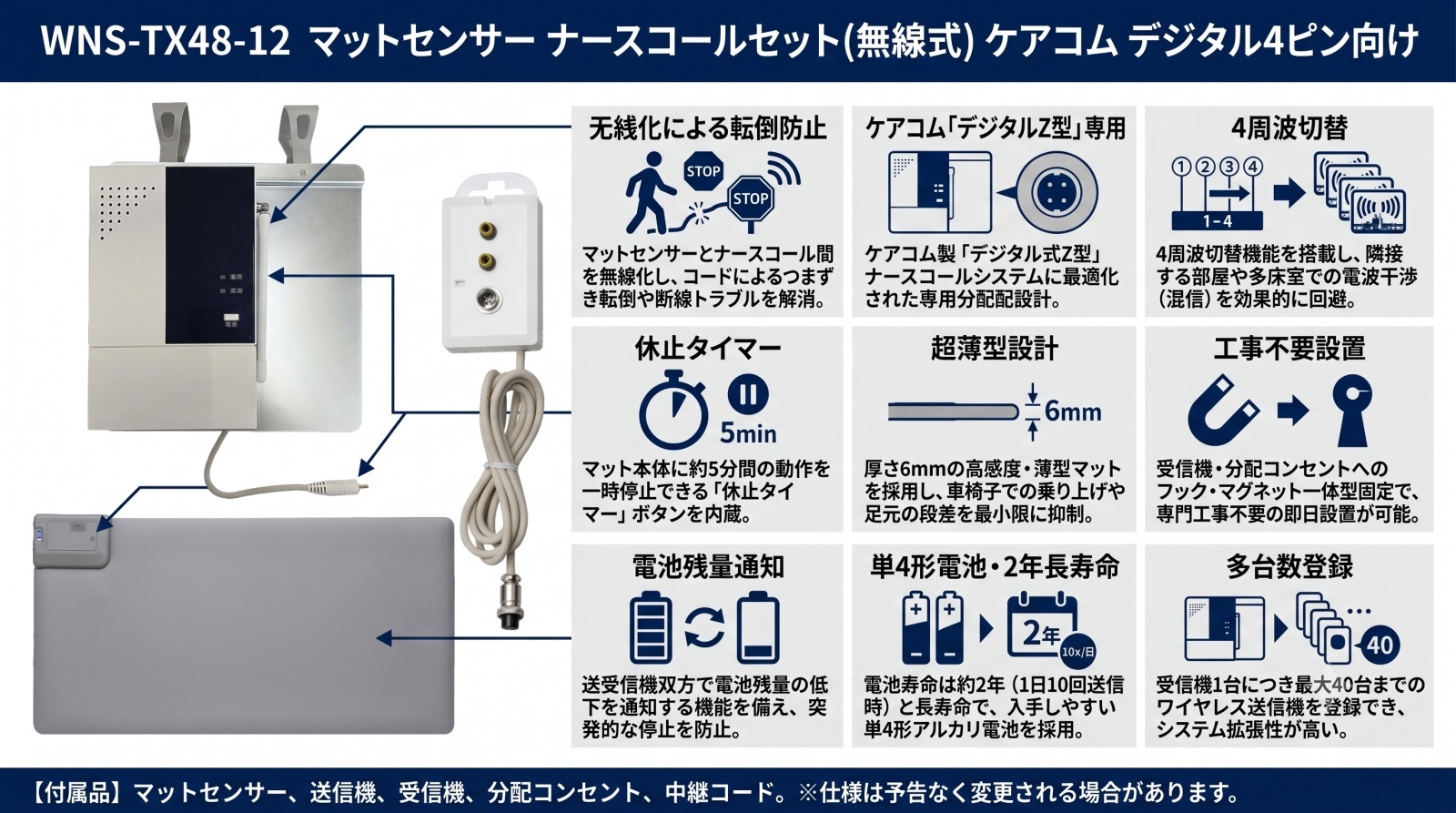

WNS-TX48-12 製品画像

資料ダウンロード

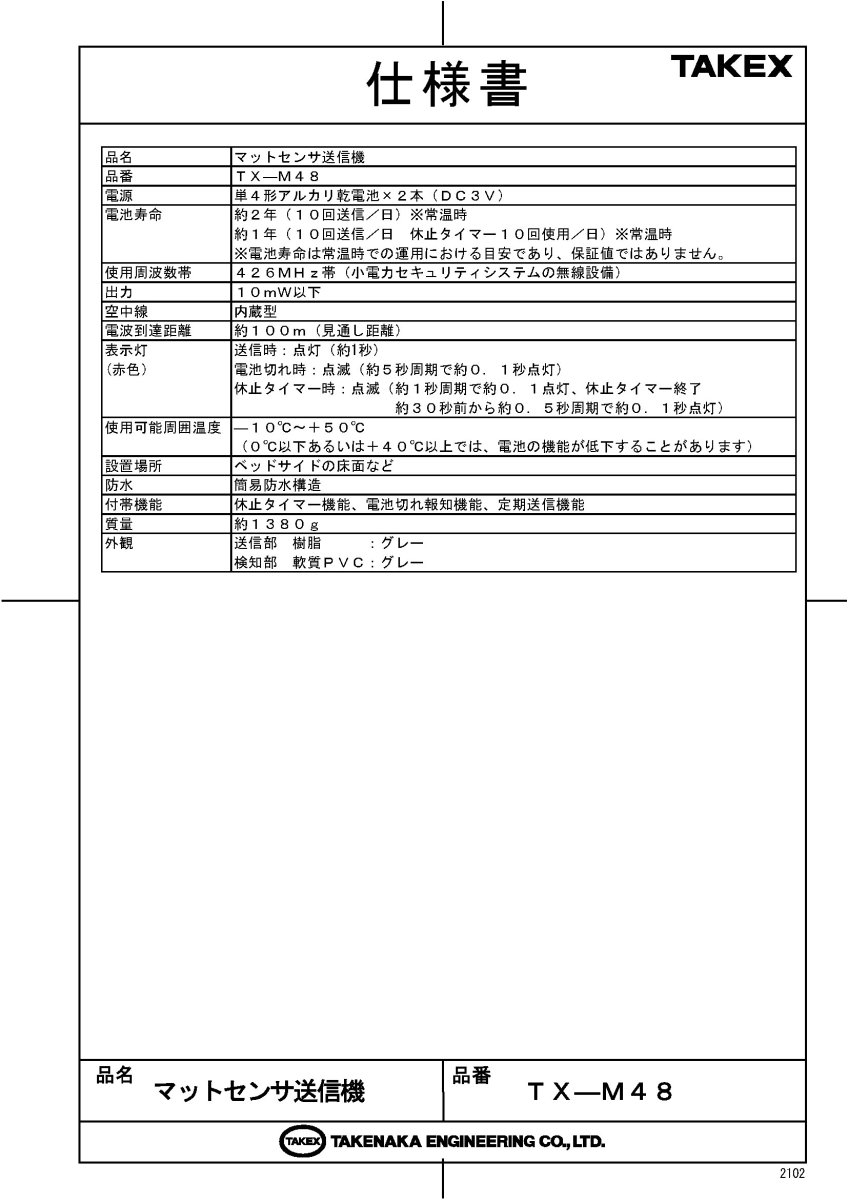

仕様書（PDF）

この製品が向いている用途

  • ベッドサイドの床面での離床検知
  • 居室出入口に設置しての外出監視
  • 有線コードによる転倒リスクの解消
  • 断線による故障・修理コストの削減

導入前に確認したいポイント

  • ナースコールが「デジタル式Z型」か確認
  • マット設置場所に十分な電波が届くか
  • ハンド型子機の併用（必須事項）
  • 電池交換のメンテナンス運用

特長

完全コードレスで「つまずき」と「断線」を防止

マットセンサーとナースコール分配器の間を無線化することで、床を這うコードをなくしました。入居者のつまずき転倒事故を防ぐとともに、車椅子の踏みつけ等によるコード断線トラブルを解消し、長期的に安定した運用が可能です。

5分間の休止タイマー機能を搭載

マットセンサー本体に休止タイマー機能を内蔵しています。おむつ交換や清掃時など、一時的に検知を止めたい場合にボタン一つで約5分間動作を休止させることができ、現場の利便性を高めています。

厚さ6mmの高感度・薄型設計

マット部は厚さわずか6mm。車椅子での乗り上げもスムーズで、段差による違和感を最小限に抑えています。裏面には滑り止め加工が施されており、フローリングなどの床面でもズレにくい設計です。

ケアコム製デジタル式Z型専用の分配設計

付属の分配コンセント「BC-4Z」は、ケアコム製のデジタル式Z型ナースコールシステムに最適化されています。既設のシステムに干渉せず、スムーズな導入が可能です。

4周波切替対応で混信を大幅に低減

受信機は4周波切替に対応しており、隣接する部屋で複数のセンサーを使用する場合でも電波干渉（混信）を回避できます。多床室や隣室との距離が近い施設でも安心して運用いただけます。

電池切れ報知機能で管理をサポート

送信機および受信機の両方で電池残量の低下をお知らせします。電池寿命は1日10回の送信で約2年（単4形アルカリ電池2本）と長寿命設計であり、メンテナンスの負担を軽減します。電池は入手しやすい汎用品です。

設置が容易なフック＆マグネット仕様

受信機と分配コンセントは一体化でき、ベッド柵やヘッドボードにフック掛けするだけで設置完了です。分配コンセントの裏面には磁石も内蔵されており、設置環境に合わせた柔軟な固定が可能です。

最大40台の送信機を登録可能

受信機には最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製の他のワイヤレスセンサーも同じナースコール回線に取り込むことができます。

選定時に評価したい強み

  • 安全性： 完全無線化により歩行の妨げにならない。
  • 信頼性： 断線リスクがないため、突発的な故障・未検知を防げる。
  • 施工性： 工事不要で、フックやマグネットで即日設置可能。
  • 保守性： 2年の長寿命電池と、電池切れ報知機能による安心感。

施工・設置ガイド

本製品は複雑な工事を必要としませんが、正常な動作のために以下の点に留意して設置してください。

確認項目 この製品での考え方
ナースコール適合性 ケアコム デジタル式Z型専用です。R型やS型には対応していません。
受信機の固定 ベッド柵やヘッドボードに確実にフック掛けしてください。
子機の接続 ナースコール側の異常警報を防ぐため、必ずハンド型子機を分配コンセントに接続してください。
電波環境 見通し100mですが、鉄筋コンクリート壁や金属板の遮蔽により距離が短くなる場合があります。

製品仕様

項目 内容
構成品 マットセンサ送信機(TX-M48)
フック付受信機(HCR-200F)
分配コンセント(BC-4Z)
マットサイズ 400 × 800 mm（厚さ 6mm）
電波到達距離 見通し約100m
送信機電源 単4形アルカリ乾電池 × 2本（DC3V）
電池寿命 約2年（1日10回送信として）
使用周波数 426MHz帯（小電力セキュリティ規格）4周波切替対応
送信機構造 簡易防水構造
分配コンセント入力 RCAジャック × 2、Z型4ピンレセプタクル × 1
分配コンセント出力 Z型4ピンプラグ（リード線 1.5m）
対応ナースコール ケアコム製 デジタル式Z型
使用周囲温度 -10℃ 〜 +50℃（結露なきこと）
登録可能台数 最大40台

FAQ

Q：ケアコム製のナースコールであればどの型番でも使えますか？ A：いいえ。本製品は「デジタル式Z型」専用です。同じ4ピン形状でも「多線式R型」や「省線式S型」には適合しませんので、必ず導入前に回線種別をご確認ください。
Q：コードレスだと電池交換が大変ではないですか？ A：1日10回の動作で約2年間使用可能です。また、電池残量が少なくなると送信機・受信機の両方でお知らせするため、突然の停止を防げます。
Q：一時的に検知を止めたい場合はどうすればいいですか？ A：マットセンサー本体に「休止ボタン」があります。押すと約5分間、検知・送信を停止しますので、介助中の誤報を防げます。
Q：マットは防水ですか？ A：簡易防水構造となっておりますが、水洗いや多量の液体がかかる場所での使用は避けてください。
Q：隣の部屋のマットと混信することはありませんか？ A：4周波切替機能を搭載しているため、チャンネルを分けることで隣接する部屋同士の混信を回避できます。
Q：子機を接続せずにマットセンサーだけで使えますか？ A：ナースコールシステム側で「脱落断線信号（異常警報）」が出る場合があるため、必ずハンド型子機や握り押しボタンを分配コンセントに接続して運用してください。
Q：マットはズレやすいですか？ A：裏面に滑り止め加工を施しており、フローリング等でもしっかり固定されるよう配慮されています。
Q：他のワイヤレスセンサーも追加できますか？ A：はい。受信機(HCR-200F)には最大40台までの送信機を登録可能ですので、追加で別のセンサーを連動させることも可能です。
Q：マットのサイズ違いはありますか？ A：本製品は400×800mmですが、別ラインナップとして「TX-M4512」(450×1200mm)もご用意可能です。
Q：電波が届かない場合はどうすればよいですか？ A：見通し100mですが、障害物が多い場合は中継機などの導入をご検討いただく必要があります。
