H5S-WFA2 デジタルウィークリータイムスイッチ TAKEX 竹中エンジニアリング [H5S-WFA2]

H5S-WFA2 デジタルウィークリータイムスイッチ TAKEX 竹中エンジニアリング [H5S-WFA2]

販売価格: 会員のみ販売

商品詳細

オムロン タイムスイッチ 週間式 2回路独立制御 AC100-240V

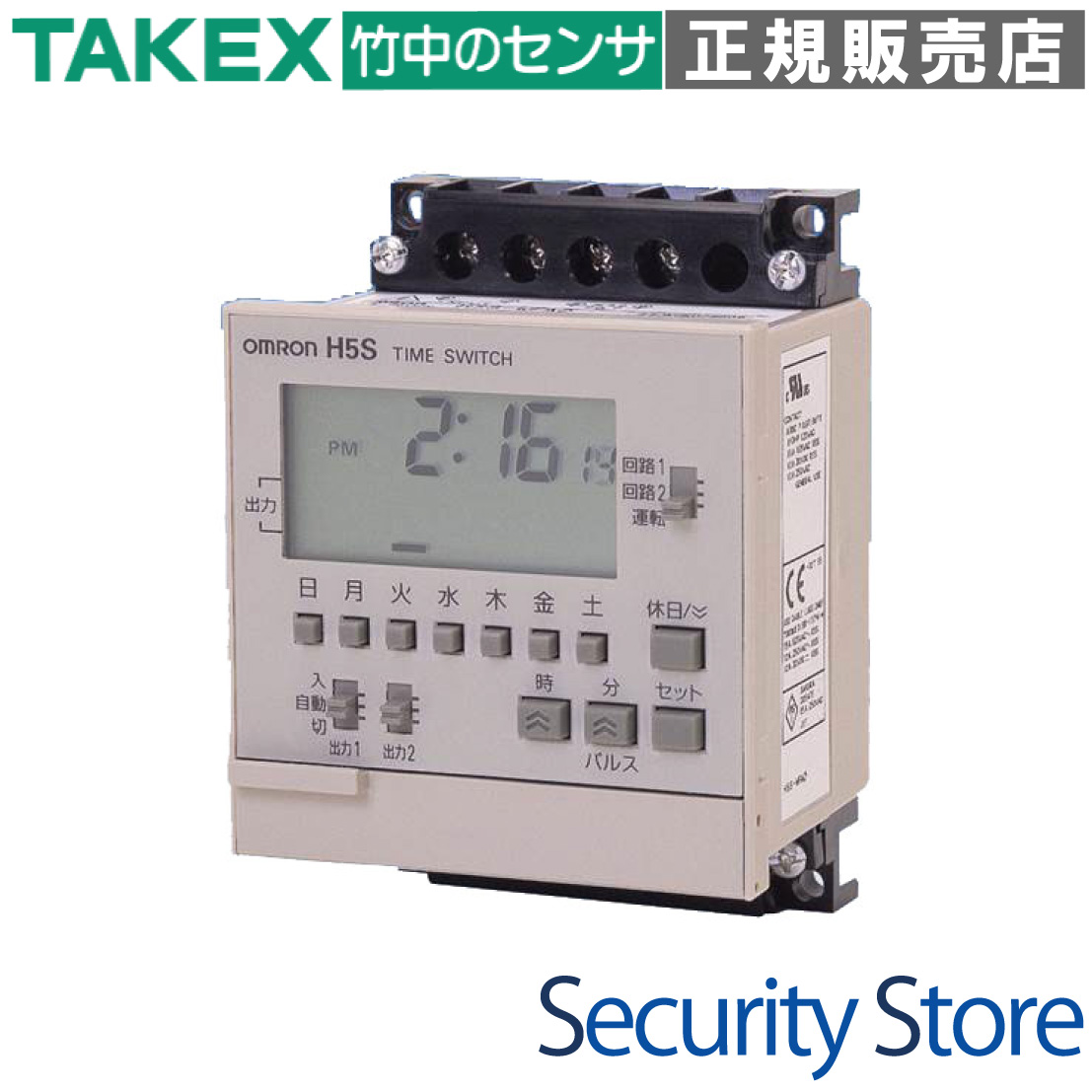

H5S-WFA2 デジタルウィークリータイムスイッチ

H5S-WFA2は、2回路を完全に独立してON/OFF制御できる高機能デジタルタイムスイッチです。曜日ごとのスケジュール管理、日またぎ動作、サイクル動作など、法人施設の照明や空調、生産設備の自動運転に求められる緻密な時刻制御をこれ1台で実現します。

  • 型番： H5S-WFA2
  • 製品名： デジタルウィークリータイムスイッチ（週間式・2ch・表面取付）
  • 方式 / カテゴリ： デジタルクォーツ方式 / 制御機器
  • 主な用途： 照明・空調・看板・ポンプ等の週間スケジュール制御
  • 設置場所： 屋内（盤内または表面取付対応）
  • 電源電圧： AC100 〜 240V 50/60Hz 共用

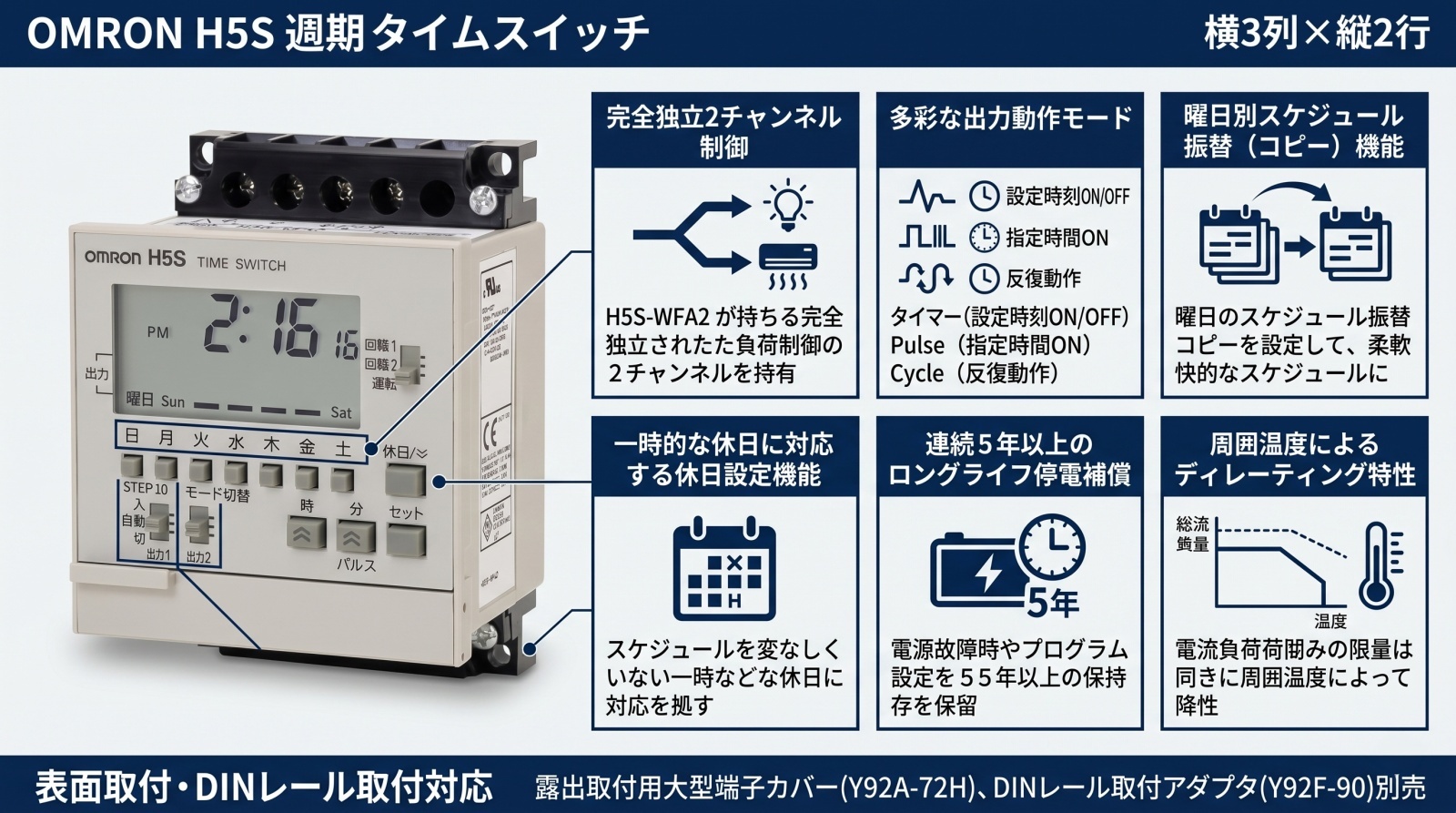

H5S-WFA2 デジタルウィークリータイムスイッチ 製品画像

この製品が向いている用途

  • 店舗やオフィスの看板・外灯の自動点滅
  • 深夜・休日における空調やボイラーの運転停止
  • 定期的な排水ポンプや噴水のサイクル運転
  • 工場設備の暖機運転やインターバル制御

導入前に確認したいポイント

  • 設置方式（表面取付か、DINレール取付か）
  • 負荷の突入電流（接点容量15A以内か）
  • 外部入力端子（時刻同期やバンク切替の必要性）
  • 盤内の周囲温度（55℃を超える場合は制限あり）

特長

1週間の多様な動作に応える「完全ウィークリータイプ」

曜日ごとに異なる動作スケジュールを組むことができます。平日と土日で稼働時間を変えたい、あるいは特定の曜日だけ動作させたいといった複雑な要望にも柔軟に対応可能です。

2回路の完全独立ON/OFF制御

1台のユニットの中に2つの独立したリレー出力を搭載。ch1で照明を制御し、ch2で空調を制御するなど、異なるスケジュールを持つ2系統の設備を本機1台で管理でき、コストとスペースを削減します。

用途に合わせて選べる多彩な「出力モード」

基本的な「タイマ動作」に加え、指定時刻に数秒・数分だけ出力する「パルス動作」、指定期間中にON/OFFを繰り返す「サイクル動作」に対応。工場の工程管理や散水制御など、特殊なニーズもカバーします。

5年以上の長期停電補償

内蔵リチウム電池により、万が一の停電時でも時計の計時とプログラムを5年以上保持します（25℃環境下）。復電後に時刻を合わせ直す手間がなく、メンテナンスフリーな運用を支えます。

運用の利便性を高める「休日設定」機能

祝日や突発的な休業日に対応するため、プログラムを消去することなく特定日の動作をOFFにできる「休日設定」を搭載。設定した日が過ぎれば自動的に通常のスケジュールへ復帰します。

設定を効率化する「コピー（振替）機能」

ある曜日のプログラムを別の曜日にコピーしたり、特定の日の動作を他曜日に振り替えたりすることが可能です。設定作業の時間を大幅に短縮し、入力ミスを防ぎます。

現場作業をサポートする「タイムチャート表示」

LCD画面上で設定時刻のモニター用タイムチャートを表示。プログラムがどのように組まれているか視覚的に確認できるため、設定内容の照合がスムーズに行えます。

外部入力による高度なシステム連携

外部入力端子を搭載しており、停電時の手動復帰管理、稼働時間の積算、外部信号による時刻同期（00分00秒への同期）、バンク切替など、設備管理に有用な拡張機能を利用できます。

安全な保守を実現する「半自動出力動作」

手動で一時的に出力をON/OFFさせた後、次のプログラム時刻が来れば自動的にスケジュール運転に戻る「半自動出力動作」を搭載。一時的な手動介入による「戻し忘れ」を防ぎます。

選定時に評価したい強み

  • 独立2ch出力： 1台で2系統の制御が可能で省スペース。
  • 40ステップ/ch： 複雑な繰り返し動作や多段階の設定にも余裕の容量。
  • フリー電源対応： AC100V〜240Vまで、現場の電源を選ばず導入可能。
  • 優れた環境耐性： -10℃〜55℃の広い動作環境で、厳しい現場でも安定稼働。

施工・設置ガイド

本機は表面取付（露出取付）に対応していますが、DINレール取付用のアダプタ（別売：形Y92F-90）を使用することで35mm DINレールへの固定も可能です。露出取付の際は、安全のため必ず大型端子カバー（別売：形Y92A-72H）を装着してください。

確認項目 この製品での考え方
配線・接続 無電圧a接点出力のため、負荷用電源は別途直列に配線してください。
誘導負荷対策 コイルやモーター等の誘導負荷を開閉する場合は、接点保護のため必ずサージ吸収素子を挿入してください。
温度ディレーティング 2ch合計電流は、40℃以下で30A、55℃で15Aまでの制限を受けます。盤内温度に注意してください。
外部入力 無電圧接点入力（5V 0.1mA）のため、接触信頼性の高いリレーを使用してください。

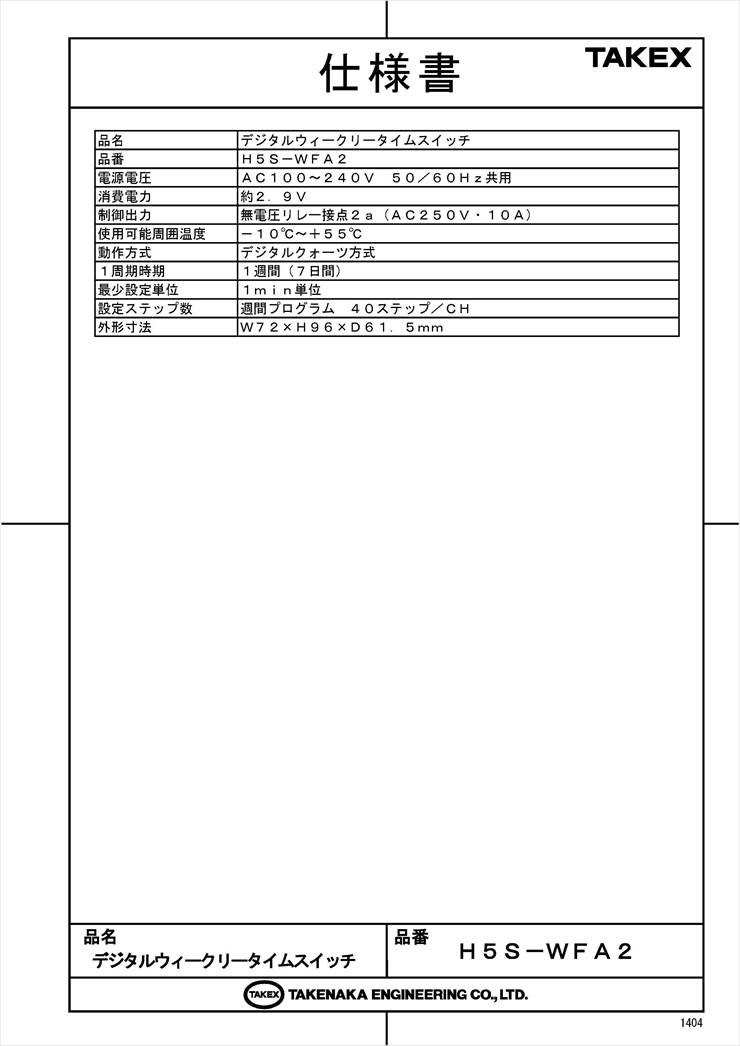

製品仕様

項目 内容
型番 H5S-WFA2
電源電圧 AC100 〜 240V 50/60Hz 共用
許容電圧変動範囲 定格電源電圧の 85% 〜 110%
消費電力 約 2.9VA （AC264V 60Hz印加時）
制御出力 無電圧リレー接点 2a (2回路独立制御)
接点容量（抵抗負荷） AC250V 15A
接点容量（誘導負荷） AC250V 10A (cosφ=0.7)
使用周囲温度 -10 〜 +55 °C （氷結・結露しないこと）
使用周囲湿度 25% 〜 85%
動作方式 デジタルクォーツ方式
1周期時間 1週間 (7日間)
最小設定単位 1分単位
設定ステップ数 週間プログラム：40ステップ / ch
パルス幅設定範囲 1〜59秒、1〜60分
時計精度 月差 ±15秒 (25℃環境下)
停電補償時間 連続 5年以上 (25℃、リチウム電池内蔵)

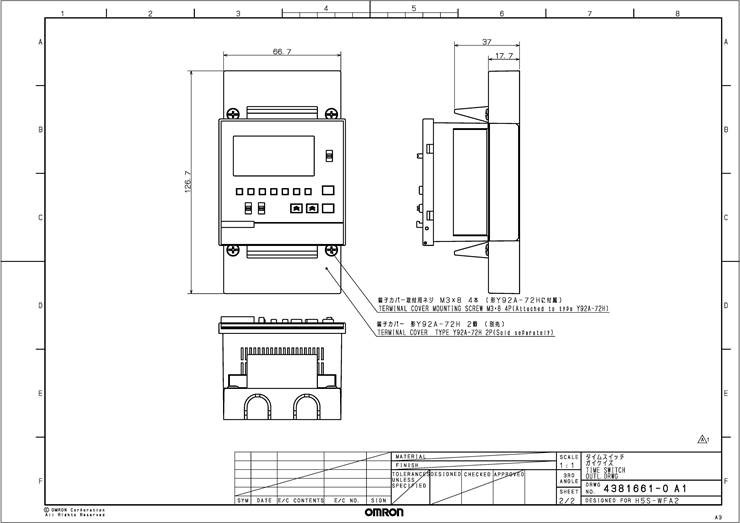

外形寸法 W72 × H96 × D61.5 mm（小型端子カバー装着時）
質量 約 200g

詳細なトラブルシューティング

表示 / 現象 原因の切り分け 処置
画面に「E1」が表示 CPUの致命的なエラー。ノイズ等による誤作動。 リセットキーを押し、初期化してから再設定してください。
画面に「E2」が表示 メモリ異常（データ読み書きエラー）。 E1同様にリセットしてください。頻発する場合は故障の可能性があります。
電源投入しても無表示 AC電源の未通電、またはスリープモード。 端子間の電圧を確認してください。スリープの場合はキー操作で復帰します。
設定通りに出力しない スイッチが「自動」以外、または「休日設定」の有効化。 スイッチ設定、およびLCD内の「HOLIDAY」点灯有無を確認してください。

FAQ

Q：Ch1とCh2を全く別の時間に設定することは可能ですか？ A：はい、可能です。本機は2回路独立制御のため、Ch1は照明用スケジュール、Ch2は空調用スケジュールといったように完全に分けて管理できます。
Q：停電した時に設定したプログラムは消えてしまいますか？ A：いいえ、消えません。内蔵のリチウム電池により、電源が供給されない状態でも約5年以上は現在時刻の計時とプログラム内容を保持します。
Q：1日のうちに何度もON/OFFを繰り返すことはできますか？ A：はい、可能です。1つのチャンネルにつき最大40ステップまでのプログラムを登録できるため、1日の中で多数の動作を設定できます。
Q：パルス動作とはどのような機能ですか？ A：指定した時刻に、あらかじめ設定した秒数（1〜59秒）または分数（1〜60分）だけ出力をONにして、自動でOFFにする機能です。チャイムの吹鳴や信号の入力に適しています。
Q：サイクル動作ではどのような設定ができますか？ A：指定した時間帯の中で、一定のON時間とOFF時間を交互に繰り返す動作です。例えば「9時から17時の間、10分ON・20分OFFを繰り返す」といった制御が可能です。
Q：DINレールに取り付けることはできますか？ A：別売のアダプタ「形Y92F-90」を使用することで、35mm幅のDINレールに取り付けが可能です。
Q：祝日だけ動作を止めたいのですが、簡単に設定できますか？ A：「休日設定」機能をご使用ください。プログラムを書き換えることなく、指定した曜日（本日より6日先まで）の出力を一時的に停止させることができます。
Q：手動で出力をONにした後、戻し忘れるのが心配です。 A：「半自動出力動作」が有効です。手動でONにした後、スイッチを自動に戻しておけば、次に設定された「OFF時刻」が来た際に自動的に通常のプログラム運転へ復帰します。
Q：AC100VでもAC200Vでも使用できますか？ A：はい、AC100V〜240Vのフリー電源仕様ですので、どちらの電圧でもそのままご使用いただけます。
Q：外部入力端子には何を接続すればよいですか？ A：無電圧の接点信号を接続してください。用途に合わせて、停電復帰時の動作制限、時刻の同期、バンク切替（プログラムのグループ切替）などに利用できます。
