警報音付き押ボタン送信機 [TX-117]

警報音付き押ボタン送信機 [TX-117]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスセキュリティ 緊急通報装置 小電力セキュリティシステム

TX-117 警報音付き押ボタン送信機

警報音機能を搭載し、その場での威嚇と異常箇所の特定を同時に実現する携帯型非常ボタン送信機です。

店舗、病院、金融機関などの緊急事態において、周囲への告知と受信機へのワイヤレス通報をワンアクションで行えます。確実な電波伝搬特性を持つ426MHz帯を採用し、プロフェッショナルな防犯システム構築に最適です。

  • 型番： TX-117
  • 製品名： 警報音付き押ボタン送信機
  • 方式： 小電力セキュリティシステムの無線設備（426MHz帯）
  • 最大音圧： 約95dB / 1m
  • 電波到達距離： 約100m（見通し距離）
  • 電源： DC9V アルカリ電池（6LR61）

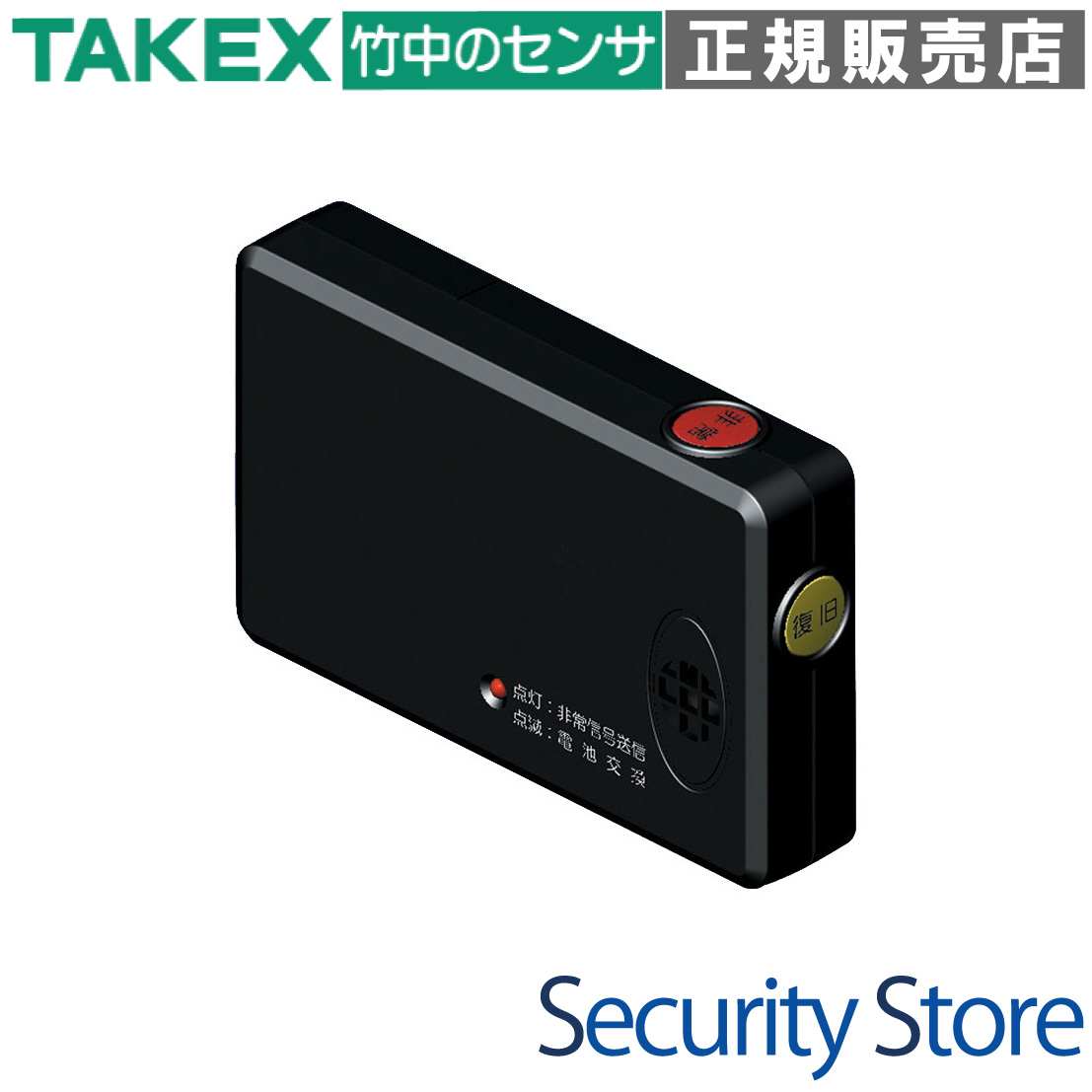

TX-117 警報音付き押ボタン送信機 製品画像

資料ダウンロード

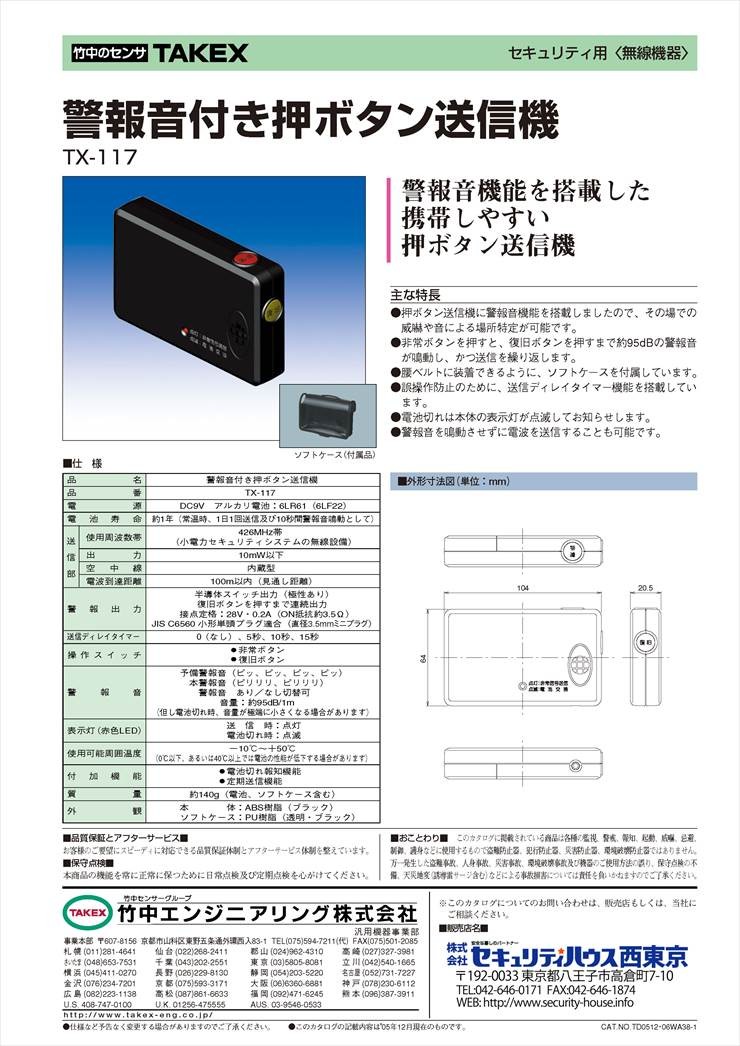

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 金融機関・レジなどの非常通報
  • 病院・介護施設の緊急呼び出し
  • 警備員の巡回時の異常発生通知
  • 深夜店舗の強盗対策・威嚇

導入前に確認したいポイント

  • 屋内専用（防水仕様ではありません）
  • 電波到達距離は遮蔽物により変動します
  • 受信機とのペアリング設定が必要です
  • 定期的な動作テストを推奨します

特長

警報音機能による現場威嚇と場所特定

送信機本体に強力なスピーカーを搭載。非常ボタンを押すと、受信機へ電波を送信すると同時に、約95dB（1m前方）の大音量サイレンを鳴動させます。現場での威嚇効果に加え、音によって異常発生箇所を迅速に特定することが可能です。

426MHz帯 特定小電力無線の採用

障害物への回り込み特性に優れた426MHz帯の電波を採用。一般的な微弱無線と比較してノイズに強く、屋内の複雑なレイアウト下でも安定した通信性能を発揮します。見通し距離で約100mの広範囲なカバーが可能です。

誤操作を防止する送信ディレイタイマー

ボタンを押してから実際に送信を開始するまでの時間を「0秒、5秒、10秒、15秒」の4段階から選択できます。予備警報音の間にボタンを再度操作することで、誤って触れてしまった際の発報を未然に防ぐことができます。

サイレント運用も可能な設定切替

内部のDIPスイッチ切り替えにより、警報音を鳴らさずに電波だけを送信する「サイレントモード」への設定も可能です。不審者に気づかれずに通報を行いたい金融機関や対面接客の現場でも柔軟に運用いただけます。

信頼性を高める死活監視（定期送信）

ボタンが押されていない時でも、自身の動作状態と通信経路の健全性を確認するための「定期送信信号（ハートビート）」を受信機へ送っています。万が一の断線や盗難による信号途絶も、システム側で把握できる高度な設計です。

電池切れ予告機能（デュアル通知）

電池電圧が低下すると、本体の表示灯（LED）が間欠点滅してお知らせするだけでなく、送信信号にも「電池切れフラグ」を重畳します。現場だけでなく、受信機側の管理パネルでもバッテリー交換時期を把握可能です。

携帯に便利な専用キャリングケース

腰ベルト等に装着可能な専用のソフトケースを標準付属。巡回警備や作業現場での移動中も、常に身近に保持して緊急時に備えることができます。操作性を損なわない設計になっています。

解除まで鳴り続けるラッチ動作

一度非常ボタンを押すと、本体側面の「復旧ボタン」を押さない限り、警報信号の送信とサイレンの鳴動が継続されます。一瞬の操作で確実に異常を伝え続けることができ、パニック時でも安心です。

選定時に評価したい強み

  • 確実な通報： 鳴動と送信の繰り返しにより、情報の取りこぼしを徹底的に排除。
  • 高い保守性： LED点滅による電池切れ予告と定期送信で「いざという時の動作不良」を防止。
  • 設置の容易さ： 複雑な配線不要。426MHz帯の強靭な通信で大規模店舗にも対応。
  • 柔軟な設定： 現場の運用ルールに合わせて、音の有無や遅延時間を自由にカスタム可能。

内部設定（DIPスイッチ仕様）

背面のゴムカバー内にあるDIPスイッチで、システムの挙動をカスタマイズできます。

スイッチ番号 機能 設定：上（ON） 設定：下（OFF）
1 警報音設定 警報音あり（鳴動する） 警報音なし（サイレント）
2 / 3 送信ディレイ 上-上：0秒 / 下-上：5秒 / 上-下：10秒 / 下-下：15秒

※警報音「なし」設定時は、送信ディレイ設定に関わらず即時送信（0秒）として動作します。

表示灯・インジケーターの挙動

状態 表示灯（赤色LED） 音響（設定「あり」時）
待機中 消灯 無音
警報送信中 点灯 本警報音（ピリリリ...）
ディレイ中 消灯 予備警報音（ピッ、ピッ...）
電池切れ予告 約5秒に1回点滅 （電圧不足で音が小さくなる場合あり）

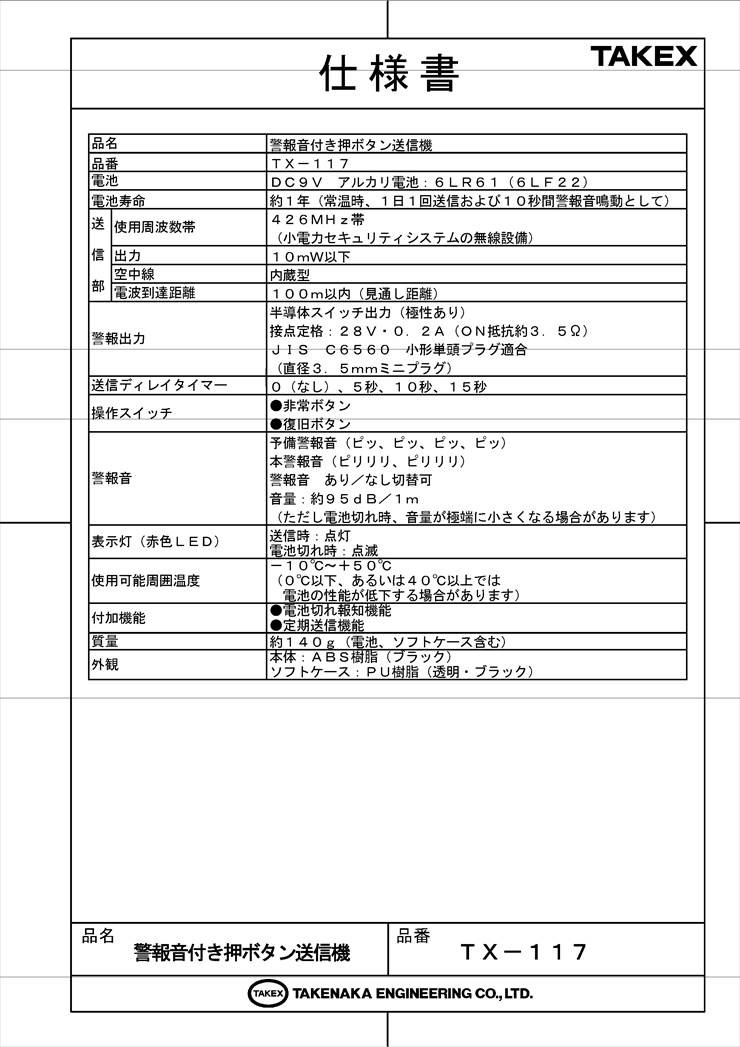

製品仕様

項目 内容
品名 警報音付き押ボタン送信機
品番 TX-117
電池 DC9V アルカリ電池：6LR61（6LF22）
電池寿命 約1年（常温時、1日1回送信および10秒間警報音鳴動として）
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線設備）
出力 / 空中線 10mW以下 / 内蔵型
電波到達距離 100m以内（見通し距離）
送信ディレイタイマー 0（なし）、5秒、10秒、15秒（切替式）
警報音仕様 予備警報音（ピッ×4）、本警報音（ピリリリ...）
音量：約95dB / 1m（あり/なし切替可）
表示灯（赤色LED） 送信時：点灯 / 電池切れ時：点滅
使用可能周囲温度 －10℃〜＋50℃（0℃以下、40℃以上では電池性能低下の恐れあり）
付帯機能 電池切れ報知機能、定期送信機能（ハートビート）

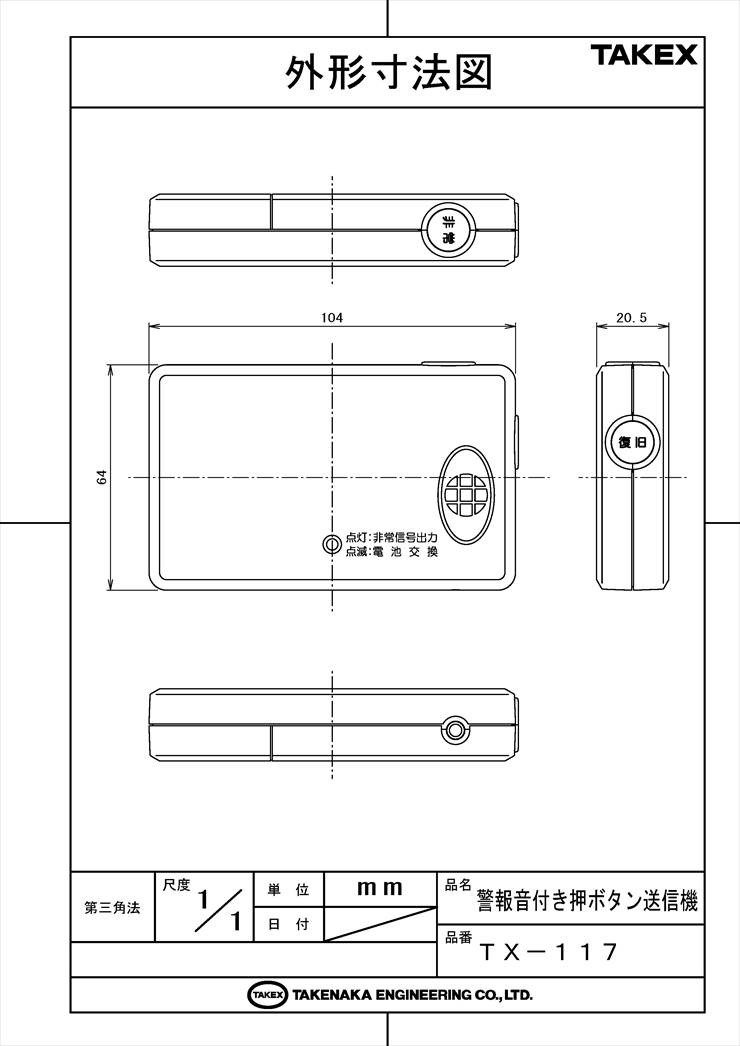

外形寸法 W 104mm × H 64mm × D 20.5mm
質量 約140g（電池、キャリングケース含む）
外観・材質 本体：樹脂（ブラック） / キャリングケース：樹脂（透明・ブラック）

FAQ

Q：電池は何を使用すればいいですか？ A：DC9Vのアルカリ電池（型番：6LR61）を1個使用します。マンガン電池や充電式電池は電圧特性が異なるため、正常な動作や電池寿命を確保できない場合があります。
Q：ボタンを離したら音は止まりますか？ A：いいえ、止まりません。本機はラッチ動作を採用しており、一度押されると本体側面の「復旧ボタン」を押すまで送信と鳴動を継続します。
Q：屋外で使用することは可能ですか？ A：いいえ、本機は屋内専用仕様です。防水性能はないため、雨のかかる場所や湿気の多い場所での使用は避けてください。
Q：電池切れはどのようにして分かりますか？ A：本体前面の表示灯が約5秒に1回点滅してお知らせします。また、受信機側でも電池切れ信号を受信して表示・出力することが可能です。
Q：送信ディレイ（遅延）を設定している間、音は鳴りますか？ A：はい、「予備警報音（ピッ、ピッ、ピッ...）」が設定時間中鳴動します。これを確認することで、誤操作による完全な警報発報を防げます。
Q：音が鳴らないように設定できますか？ A：はい、内部のDIPスイッチ1番を「下（OFF）」にすることで、警報音を一切鳴らさないサイレント通報モードに変更可能です。
Q：どのくらいの距離まで電波が届きますか？ A：見通し距離で約100mですが、室内の壁、扉、棚などの障害物により短くなります。実測では余裕を持って50〜70m程度での設計を推奨します。
Q：受信機はどのモデルが対応していますか？ A：TAKEXの426MHz帯・小電力セキュリティシステム対応の受信機であれば、基本モデルから多チャンネルモデルまで幅広く連携可能です。
Q：定期送信機能（ハートビート）とは何ですか？ A：送信機が正常に動作し、かつ電波が届く範囲にあることを証明するために自動で送信される信号です。これにより「いざという時に壊れていた」という事態を防ぎます。
Q：お手入れにアルコールを使用してもいいですか？ A：樹脂部分の劣化やひび割れの原因となるため、アルコールやベンジン、シンナーの使用は避けてください。柔らかい布での乾拭き、または中性洗剤を薄めた液で拭いてください。
