SecurityStoreAI

この製品が向いている用途

広大な敷地内への多数のセンサー設置
多層階ビルにおける各階の防犯・設備監視
既設のAE線（2芯/4芯）を流用したシステム更新
個別端末の異常（故障・汚損）を中央で即時特定したい現場

導入前に確認したいポイント

端末台数に応じた供給電圧の選定（31台以上はDC20V以上必須）
バスラインの極性管理（+ / -）
各端末への固有アドレス設定（DIPスイッチ）の重複確認
屋内専用（防水非対応）のため、設置場所の環境確認

特長

BUS-C800からの進化と新機能の搭載

従来機種の信頼性を継承しつつ、現場のニーズに応える多数の機能を追加しました。警備/警報ディレイ機能の搭載により、入退室時の利便性が向上。さらに、リモートスイッチや接点出力ユニットの複数グループ対応、ブレーカー作動時の液晶表示など、運用性とメンテナンス性が大幅に強化されています。

高速ポーリング方式による高信頼の情報伝達

時分割多重伝送方式を採用し、コントローラから各端末へ順次呼びかける「ポーリング方式」で通信を行います。伝送速度は1台あたり約8〜16msecと非常に高速。多点数の伝送であっても遅延を最小限に抑え、リアルタイムな状態把握が可能です。

2芯信号線による圧倒的な省配線・省施工

各端末への配線は共通の2芯信号線（バスライン）で接続。個別に配線を引き回す必要がないため、施工期間の短縮と部材コストの削減を同時に実現します。一般的なφ0.9mmのAE線（OP線）を使用でき、総配線長は最大4,000mまで対応可能です。

最大255台の端末を個別アドレスで管理

最大255台の端末それぞれにアドレスを割り当てることで、どのセンサーが検知したか、どの場所で異常が起きたかをピンポイントで特定できます。現場のレイアウト変更時も、配線変更を伴わずにコントローラ側の設定だけで運用管理を変更できる柔軟性を備えています。また、最大100個のグループ管理も可能です。

多種多様なバスネット端末機器に対応

TAKEXが誇る高性能なパッシブセンサー、赤外線センサー、シャッターセンサーなど、7シリーズ33機種以上の豊富な端末を接続可能。また、接点入力ユニットを介せば、バスネット非対応の一般センサーや火報機器、設備異常信号も同一システム内に統合できます。

高度な自己診断とトラブルシューティング機能

通信線の断線（システム異常）、受光感度低下（環境異常）、カバー開放（タンパー異常）など、異常の種類を液晶画面とLEDで詳細に表示します。バスラインの短絡時には保護ブレーカーが作動し、故障拡大を防止。原因排除後はボタン一つで復旧可能です。

外部システムとの柔軟な連携

30系統のプログラマブルな接点出力を標準装備。「グループ警報」「グループ警備/解除」「個別アドレス警報」から用途に合わせて一括設定でき、監視盤や他の制御システムとの連携が容易です。RS-232C互換の外部通信端子も備えており、PCやCX-3000シリーズとの連動も可能です。

    選定時に評価したい強み
    圧倒的な伝送距離： 最終端末まで最大1,000m、総延長4,000mの大規模設計に対応。
メンテナンス性： 点検モード（アンサーバック）により、一人でもセンサーの動作確認が可能。
コストパフォーマンス： 2芯配線による施工費削減効果は、端末数が多いほど顕著に現れます。
信頼のTAKEXブランド： 防犯センサーのトップメーカーによる、安定した通信プロトコル。



LED表示灯と動作状態

名称	点灯	点滅	消灯
警報表示灯（赤）	警報発生中	警報メモリー保持	正常
警備/解除（赤/緑）	赤：警備 / 緑：解除	異常（タンパー等）発生/メモリー	設定なし
システム異常（赤）	通信異常・断線・電圧低下	異常復旧・メモリー保持	正常
ループ表示灯（緑）	正常（警備開始可能）	ー	警備不可（発報箇所あり）
電源表示灯（緑）	正常通電中	電源電圧低下警告	停電・未通電

施工・設置ガイド

端末のアドレス設定（DIPスイッチ）

各端末のDIPスイッチでアドレス（1〜255）を設定します。スイッチの数値（128, 64, 32, 16, 8, 4, 2, 1）の合計値がアドレスになります。重複設定は通信エラーの原因となるため、必ず一意のアドレスを割り振ってください。設定変更後はコントローラの「端末検索/登録」を必ず実行してください。

電源設計の重要ポイント

接続する端末台数によって、コントローラへの供給電圧の要求仕様が異なります。

端末 1〜30台接続時：DC10.5〜28V
端末 31〜255台接続時：DC20〜28V

長距離配線時の電圧降下を考慮し、余裕を持った電源容量と線径（φ0.9mm以上推奨）を選定してください。

製品仕様

項目	内容
品名・品番	バスネットコントローラ / BUS-C800-2
電源電圧	端末1〜30台時： DC10.5〜28V （極性あり）端末31〜255台時： DC20〜28V （極性あり）
消費電流	1100mA＋〔端末台数〕×3.5mA（最大2A）
接続可能端末数	255台（設定可能アドレス：1〜255）
伝送方式	バスネット方式（時分割多重伝送方式）／（極性あり）
伝送速度	約8〜16msec／1台
リモートスイッチ入力	1入力：2路/3路リモートスイッチ専用（設定により切替）
警備／解除出力	無電圧半導体接点（AC/DC30V・0.25A）ファースト/オールセットおよびa/b接点の組み合わせ選択可
異常出力（ループ等）	ループ出力、システム異常出力、環境異常出力、タンパー出力各無電圧半導体接点（AC/DC30V・0.25A） / a/b接点設定可
接点出力1〜30	30点 / 無電圧半導体接点（AC/DC30V・0.25A）グループ警報、個別アドレス警報、グループ警備/解除から一括選択
外部通信	RS-232C互換、通信速度：38400, 19200, 9600, 4800 bps
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
質量 / 外観	約1,600g / 樹脂（ホワイト）
設置場所	屋内（壁掛式）

FAQ

Q：BUS-C800（旧機種）との主な違いは何ですか？ A：警報/警備ディレイタイマーの追加、リモートスイッチの複数グループ対応、接点出力ユニットの複数グループ登録、ブレーカー作動時の液晶表示など、現場運用における利便性と視認性が向上しています。

Q：推奨される配線材を教えてください。 A：φ0.9mmのAE線（OP線）を推奨します。電源と信号をまとめた4芯線を使用することで、効率的に配線が行えます。

Q：最大でどのくらいの距離まで配線できますか？ A：最終端末までの距離は最大1,000m、システム全体の総配線長は最大4,000mまで対応しています（φ0.9mm AE線使用時）。

Q：バスネット非対応のセンサーも接続できますか？ A：はい。別売の「接点入力ユニット」を使用することで、一般的な接点出力を持つセンサーや設備機器をバスネットシステムに組み込むことが可能です。

Q：31台以上の端末を接続する場合の注意点は？ A：端末が31台以上になる場合は、電圧降下を補償するため電源電圧をDC20V以上に設定する必要があります。

Q：液晶に「ブレーカー作動中」と出た場合はどうすればいいですか？ A：バスライン（通信線）で短絡（ショート）が起きている可能性があります。一度電源を切り、配線を確認・修正した後、基板上のブレーカーボタンを押し込んでリセットしてください。

Q：点検モードの「アンサーバック」とはどのような機能ですか？ A：センサーが発報した際、コントローラからの信号を受けてセンサー側のLEDが点灯する機能です。一人でも確実に通信確認が行えます。

Q：特定のアドレス（端末）だけ一時的に警備から外せますか？ A：はい。「バイパス機能」を使用することで、故障した端末や工事エリアの端末のみをシステムから一時的に除外できます。

Q：通信異常が起きた端末を特定できますか？ A：はい。液晶パネルに異常が発生している端末のアドレス番号が表示されるため、迅速なトラブルシューティングが可能です。

Q：接点出力の動作（a接点/b接点）は変更できますか？ A：はい。コントローラ内部の設定メニュー（各種設定7/32以降）で、各出力の論理をa接点（常時開）またはb接点（常時閉）に切り替え可能です。

パッシブセンサーバスネット専用面警戒型:20m用ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用面警戒型屋内用

BUS-6820W(BL) パッシブセンサーバスネット専用面警戒型:20m用ブラック

BUS-6820W(BL)は、竹中エンジニアリングのバスネットシステムに対応した、高精度な屋内用パッシブ赤外線センサーです。最長20mの「面警戒」を実現し、窓際や廊下の防犯に最適です。神社仏閣や店舗などのダークカラーの天井に馴染むブラック仕様で、美観を損なわず高度なセキュリティを構築できます。

型番： BUS-6820W(BL)
製品名： パッシブセンサーバスネット専用面警戒型:20m用ブラック
検出方式： パッシブインフラレッド方式
通信方式： バスネット（時分割多重伝送方式）
警戒エリア： 面警戒 20m（8対）
設置場所： 屋内天井面（ダークトーンの内装に最適）

資料ダウンロード

この製品が向いている用途

神社仏閣・美術館の展示スペース保護
高級アパレル店舗等のダークカラー天井面
オフィスビルや工場の長い廊下の通行監視
窓際一列をカバーする「カーテン警戒」
バスネットシステムによる多点監視ネットワーク

導入前に確認したいポイント

専用バスネットコントローラが必要です
屋内専用です（屋外・半屋外は不可）
天井高 2.0m〜5.0m の範囲で設置可能
ガラス越しの人体検知はできません
AE線(φ0.9mm以上)の使用を推奨します

特長

バスネットシステム専用の時分割多重伝送

専用のコントローラと組み合わせることで、電源線と信号線を共通化した4線式配線が可能です。センサーを数珠つなぎ（マルチドロップ）で並列接続できるため、従来の1対1配線に比べて施工コストと配線量を大幅に削減できます。最大1,000mまでの延長に対応し、大規模な施設でも効率的なシステム構築が可能です。

内装の美観を損なわないブラック仕様

神社仏閣、博物館、美術館、シックな内装の店舗など、ダークカラーの天井面に設置してもセンサーが目立たないブラック筐体を採用。防犯機能を維持しつつ、空間のデザイン性を損なわないためのプロ仕様です。

施工効率を追求したスナップイン方式

ベースユニットとセンサーユニットが分離する構造を採用。高所での結線作業は天井に固定したベース側で行い、仕上げにセンサー本体を差し込むだけで完了します。保守・メンテナンス時のユニット交換も容易で、現場作業時間を大幅に短縮します。

天井の汚れ跡を隠すワイドベース設計

ベース部の直径をΦ150mmのワイド設計にすることで、既存センサーからの付け替え時に発生しがちな「天井の汚れ跡」や「取付穴」を隠すことができます。リニューアル案件において非常に重宝される設計です。

信頼性の高い「異常警報機能」を搭載

センサー内部の焦電素子や回路の故障、配線の損傷を常時監視する「機器異常警報」に加え、供給電圧の低下を監視する「低電源電圧異常警報」を備えています。トラブル発生時は即座にコントローラへ通知され、未警戒状態のリスクを最小限に抑えます。本体LEDの連続点灯により、現場での原因特定も容易です。

現場に合わせた4段階の感度調整

設置環境のノイズ（温度変化や気流）に合わせて、検知感度を60%・80%・100%・120%の4段階から選択可能。誤報が発生しやすい過酷な環境から、より高い確実性が求められる高セキュリティエリアまで、柔軟に対応できます。

運用状況が一目でわかるメモリー表示灯

複数台のセンサーが設置されている現場でも、どのセンサーが発報したかを後から特定できるメモリー機能を搭載。センサー自身で時間をカウントする独立動作と、コントローラの警戒/解除ステータスに連動するモードを選択でき、事後の現場確認をスムーズにします。

    選定時に評価したい強み
    最大20mの広範囲面警戒： 長い廊下や窓際を1台で効率的にカバー。
徹底した誤報対策： PIR方式の物理特性を考慮した高精度レンズと演算ロジック。
自由度の高い配線： 幹線からの分岐回数に制限がなく、現場での急なレイアウト変更にも強い。
フェールセーフ設計： 故障や低電圧をリアルタイムで検知し、警備の穴を作らない。



LED表示や動作状態

LED名称	発光色	挙動と意味
アラーム表示灯	赤色	点滅：ウォームアップ中（約1分）点灯：警報出力時（約2秒）連続点灯：機器異常または低電圧異常
メモリー表示灯	黄色	点滅：メモリー起動中（発報から3分間）点灯：メモリー表示中（発報履歴あり） 2秒点灯：点検モード時のアンサーバック

推奨配線距離

バスネットシステムでは、配線距離と電圧降下を考慮した設計が必要です。以下はφ0.9mmのAE線を使用した場合の目安です。

項目	仕様上の制約
最長配線距離	コントローラから最遠端末まで：1,000m以内
総配線延長	システム全体の合計ケーブル長：4,000m以内
電源電圧DC12V時	1台あたりの最大供給距離：約7,600m（台数により反比例）

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6820W（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒最長部20m 8対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED　ウォームアップ時：点滅警報時：点灯（約2秒）異常警報時：連続点灯（すべて消灯に設定が可能）
メモリー表示灯	黄色LED　メモリー起動時：点滅　※センサー制御に設定時メモリー表示時：点灯　※センサー制御に設定時（コントローラ側が運用モードに設定時のみメモリー表示灯として機能）
（点検表示灯）	警報信号応答時：点灯（約2秒）（コントローラ側が点検モードに設定時のみ点検表示灯として機能）
付帯機能	●メモリー制御機能（オートリセット / コントローラ同期） ●機器異常報知機能（焦電素子故障・回路断線監視） ●低電源電圧異常報知機能（電圧低下監視） ●カウント切替機能（※面警戒型は標準設定固定を推奨）
エリア角度調整範囲	上下30°　水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量	約150g
外観	樹脂（ブラック）

FAQ

Q：このセンサー単体で警報ベルを鳴らすことはできますか？ A：いいえ、本機はバスネット専用の端末です。動作には別途「バスネットコントローラ」が必要となります。

Q：赤色LEDがずっと点灯したままなのですが故障でしょうか？ A：赤色LEDの連続点灯は「異常警報」を示しています。内部故障または供給電圧が7V未満に低下している可能性があります。テスターで電圧を確認してください。

Q：ガラス越しに人が通った場合も検知しますか？ A：検知しません。パッシブ赤外線方式は人体から出る熱を捉えるため、熱を遮断するガラス越しの検知は不可能です。

Q：推奨される配線ケーブルは何ですか？ A：φ0.9mm以上のAE線（OP線）の使用を推奨します。細すぎる電線は電圧降下や通信エラーの原因となります。

Q：電源投入直後に検知しないのはなぜですか？ A：電源投入後、約1分間は「ウォームアップ期間」として回路を安定させるため、検知動作を行いません。赤色LEDの点滅が消えるまでお待ちください。

Q：壁に取り付けることは可能ですか？ A：標準では天井専用ですが、別売のアタッチメント（BL-5000やBCW-401）を使用することで壁面への取り付けも可能です。

Q：アドレス設定（DIPスイッチ）を「0」のまま使えますか？ A：アドレス0ではデータの伝送ができません。必ず1〜128の範囲で重複しない固有の番号を設定してください。

Q：屋外で使用しても大丈夫ですか？ A：屋内専用モデルです。雨や結露、激しい温度変化がある場所では誤報や故障の原因となるため、使用しないでください。

Q：検知エリアの角度を変えることはできますか？ A：はい、エリアセレクターで上下方向の調整が可能です。また、ベース取付穴を利用して左右15度の微調整も行えます。

Q：メモリー表示灯（黄色）が点灯しているのを消すには？ A：センサー制御モードの場合は一定時間（47分）経過後に自動で消灯します。コントローラ制御モードの場合は、コントローラ側で警戒・解除操作を行うことでリセットされます。

パッシブセンサーバスネット専用面警戒型:20m用ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX パッシブセンサーバスネット専用面警戒20m 屋内天井

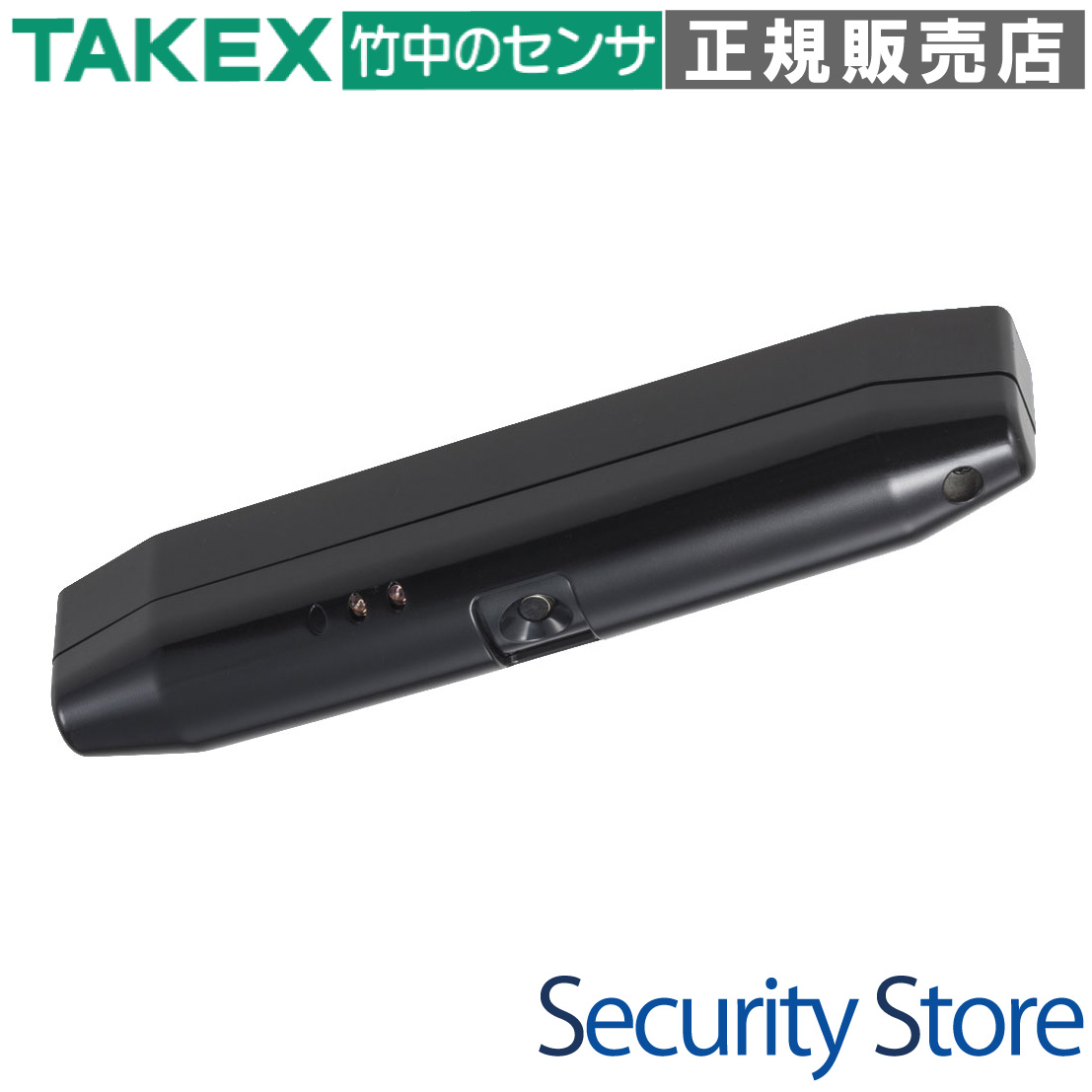

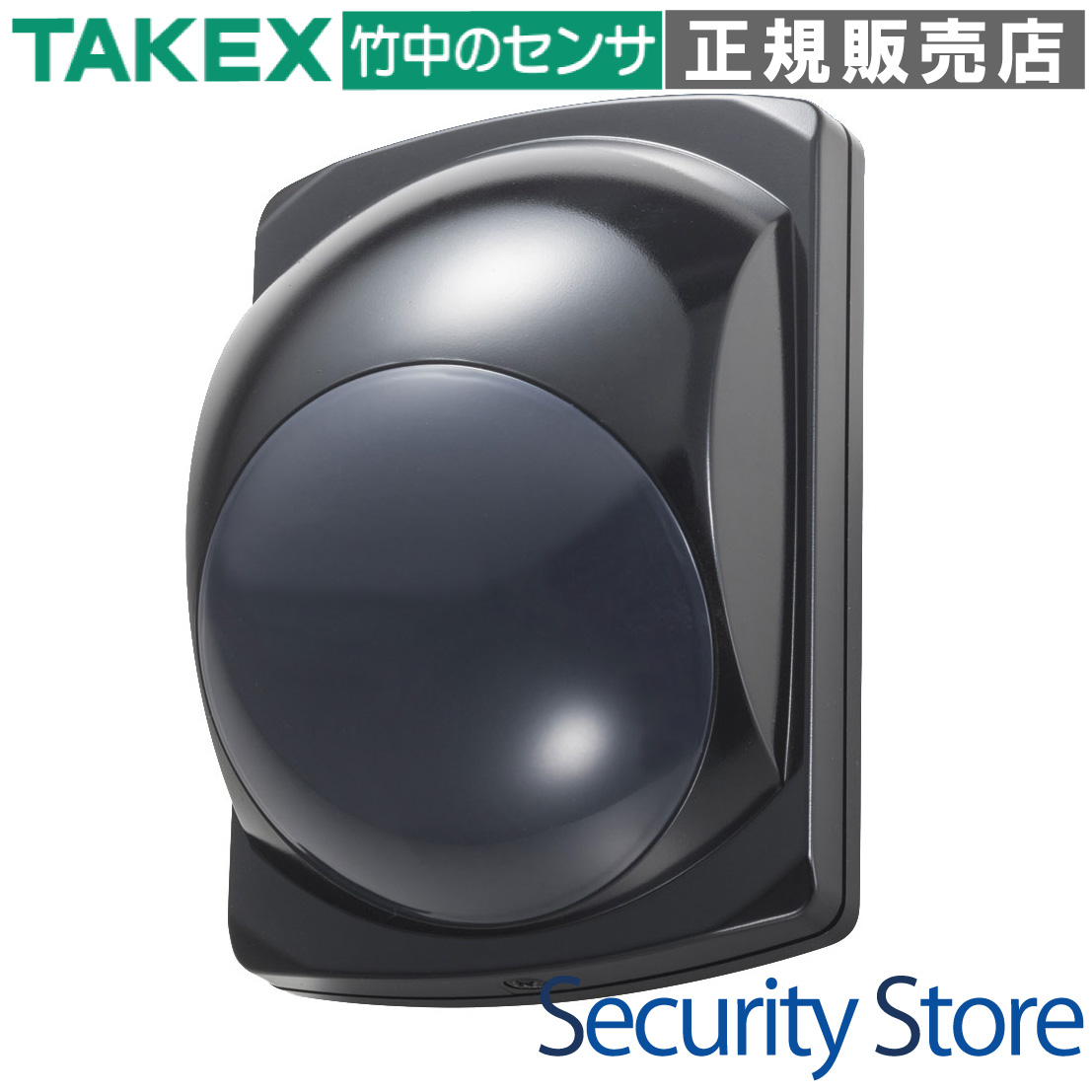

BUS-6820B(BL) パッシブセンサーバスネット専用面警戒型:20m用ブラック

竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、最長20mのカーテン状エリアを形成する面警戒型パッシブセンサーです。デジタル通信により省配線と高度な状態監視を両立し、神社仏閣や美術館などの美観が重視される空間に最適なブラック仕様モデルです。

型番： BUS-6820B(BL)
製品名： パッシブセンサーバスネット専用面警戒型
方式 / カテゴリ： パッシブインフラレッド方式（PIR） / 防犯用侵入検知センサー
主な用途： 窓際、長い廊下、壁面、ショーケース前面のバリア警戒
設置場所： 屋内天井面（ブラック色仕様）
通信仕様： バスネット方式（電源2本＋通信2本の計4芯並列接続）

資料ダウンロード

この製品が向いている用途

神社仏閣・歴史的建造物の廊下警戒
美術館・博物館の展示壁面バリア
長大な窓際、店舗ショーケース前面
デジタル伝送を用いた大規模システムの構築

導入前に確認したいポイント

バスネット専用コントローラが必要です
透明ガラス越しの検知はできません
検知ゾーンを横断する動線設計が必要です
取付高さ最大5.0mまで対応

特長

最長20mをカバーする「面警戒」カーテンエリア

特殊な光学多分割レンズにより、センサーから一方向に向かって最長20mに及ぶ8対の非常に細長いカーテン状（面状）の検知ゾーンを形成します。長い廊下や壁面に沿ったバリアを構築するのに最適で、侵入者がこの不可視の警戒スリットを横切った瞬間に確実に検知します。

バスネットシステムによる高度なネットワーク化

電源線2本と通信線2本の計4芯バスラインのみで、警報信号・機器異常信号・メモリー信号をデジタルデータとしてリアルタイムに双方向通信します。複数台のセンサーを同一ラインに並列接続できるため、施工工数と配線コストを劇的に削減します。

美観を損なわないブラック仕様

ダーク色の天井面に馴染むブラックカラーを採用。神社仏閣、博物館、美術館、高級店舗などの美観を重視する現場において、センサーの存在感を目立たせることなく、セキュリティ機能を導入することが可能です。

施工性を極めるセパレート・スナップイン構造

ベースユニット（天井固定部）とセンサーユニット（基板・光学系）が分離するセパレート構造です。ベースの取り付けと結線を先行させ、最後にセンサーを押し込むだけで完了するため、高所での作業性が高く、メンテナンス時の交換も容易です。

精密なピント調整を支えるエリアセレクター

20mという長距離警戒の性能を引き出すため、設置高さと警戒距離に応じて光学系の焦点距離を物理的に最適化する「エリアセレクター」を搭載。現場条件に合わせたA〜Kのインジケーター設定により、失報や誤報を最小限に抑えます。

24時間監視の機器異常・低電源電圧異常警報

センサー内部の回路や配線の損傷を監視する「機器異常警報」と、電源電圧の異常低下を監視する「低電源電圧異常警報」を備えています。トラブル発生時はコントローラへリアルタイムに信号を送り、本体LEDで異常を通知する自己診断機能を搭載しています。

状況を的確に伝える2色のLEDインジケーター

赤色LED（アラーム表示）と黄色LED（メモリー/点検表示）を搭載。ウォームアップ、警報、機器異常、発報履歴などを視覚的にフィードバックするため、現場での動作確認や障害の切り分けがスムーズに行えます。

広範な動作電圧に対応（DC7V〜30V）

動作電圧はDC7VからDC30Vまでと幅広く、長距離配線に伴う電圧降下が発生しやすい現場でも安定した動作を維持します。これにより、大規模な施設でも安定したシステム運用が可能です。

    選定時に評価したい強み
    デジタル伝送： 接点信号ではなくバスネットによる確実なデータ送信。
超長距離警戒： 1台で最大20mの直線面をカバー可能。
自己診断機能： ハードウェア故障や電圧異常を逃さず通知。
施工・調整： ベース分離構造とエリアセレクターによる高い現場対応力。



施工・設置ガイド

面警戒型センサーは「見えない壁」を作る特性があるため、エリアが窓ガラスや壁面に接触してノイズを拾わないよう、ベース取付穴を利用して水平角度（最大15度）を微調整してください。

確認項目	この製品での考え方
検知動線	センサーに向かって直進する動きには鈍いため、必ず横切るように配置してください。
設置高さ	最大5.0mまで対応。高所設置時はエリアセレクターでピント調整を行ってください。
ガラス越しの検知	遠赤外線はガラスを透過しないため、窓ガラス越しの屋外検知はできません。
配線方式	バスネット専用コントローラとの並列接続。極性があるためテスターでの確認を推奨。

製品仕様

項目	内容
品名・品番	パッシブセンサー BUS-6820B（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒最長部20m（8対）
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED：ウォームアップ（点滅）、警報（点灯）、異常警報（連続点灯）
メモリー表示灯	黄色LED：履歴の点滅・点灯（センサー制御/コントローラ制御選択可）
点検表示灯	黄色LED：警報信号応答時に約2秒点灯（点検モード時）
付帯機能	メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1/2/3/4回）
角度調整範囲	上下可動2°〜32°（セレクター式）、水平15°（ベース回転）
使用可能周囲温度	-15℃ 〜 +55℃（結露なきこと）
設置場所	屋内天井面（ブラック樹脂仕様）
質量	約130g

FAQ

Q：窓ガラスの向こう側を歩く人を検知できますか？ A：いいえ、検知できません。パッシブセンサーが検知する遠赤外線はガラスを透過しないため、窓の内側から外の人間を検知することは不可能です。

Q：バスネット方式ではない一般的なコントローラで使用できますか？ A：使用できません。本機はバスネット専用のデジタル伝送機器です。一般的な無電圧リレー接点入力のコントローラには接続できません。

Q：供給電圧がDC12Vの場合、何mまで配線できますか？ A：φ0.9mm線を使用し1台接続する場合、理論上は約7,600mまで可能です。複数台接続時はこの距離を台数で割った長さが目安となります。

Q：センサー正面に向かって歩いてくる人を検知しにくいのはなぜですか？ A：パッシブセンサーの原理上、検知ゾーン（スリット）を「横切る」際に生じる温度変化を捉えるのが最も得意なためです。正面からの接近は変化が緩慢になり感度が低下します。

Q：LEDがずっと点灯したままなのですが、故障でしょうか？ A：赤色LEDが連続点灯している場合は「機器異常」または「低電源電圧異常」です。端子電圧がDC7V以上あるか確認してください。

Q：屋外で使用することは可能ですか？ A：いいえ、屋内専用です。雨がかりや結露が発生する場所での使用は故障の原因となります。

Q：壁に取り付けることはできますか？ A：標準は天井付ですが、別売のアタッチメント（BCW-401等）を使用することで壁面への取り付けも可能になります。

Q：複数台設置する場合、アドレスの設定は必要ですか？ A：はい、必須です。センサー裏面の8桁DIPスイッチで、1〜255の重複しないアドレスを設定してください。出荷時は0（通信不可）になっています。

Q：エアコンの風が直接当たっても大丈夫ですか？ A：急激な温度変化（温風・冷風）が検知エリア内を動くと誤報の原因になります。吹き出し口を避けるか、エリアセレクターで角度を調整してください。

Q：設定を変更したのに動作に反映されません。 A：DIPスイッチ等の設定変更後は、一度電源を再投入するか、コントローラ側で再認識処理を行わないと反映されません。

パッシブセンサーバスネット専用立体警戒型:12m用ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用屋内天井取付ブラック仕様

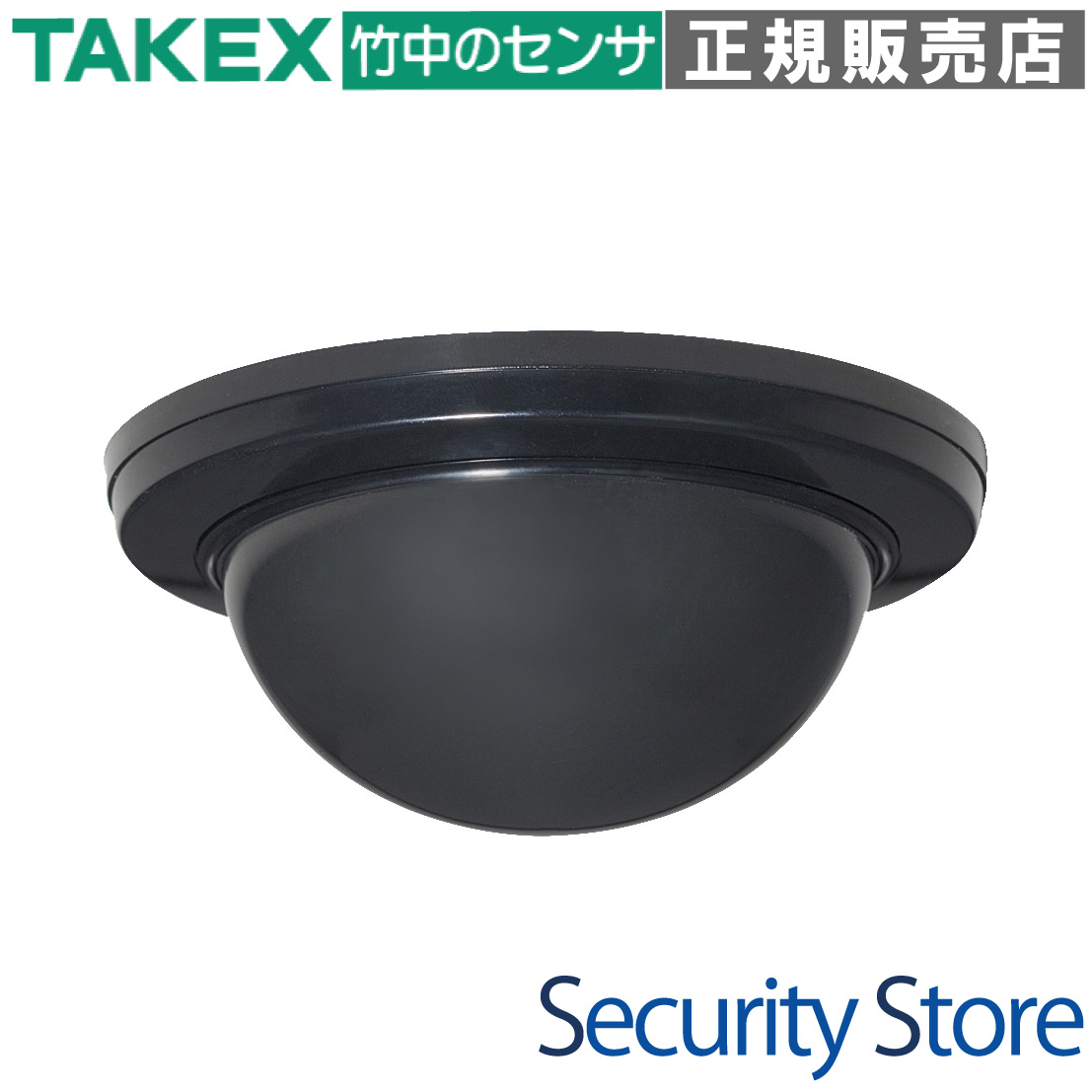

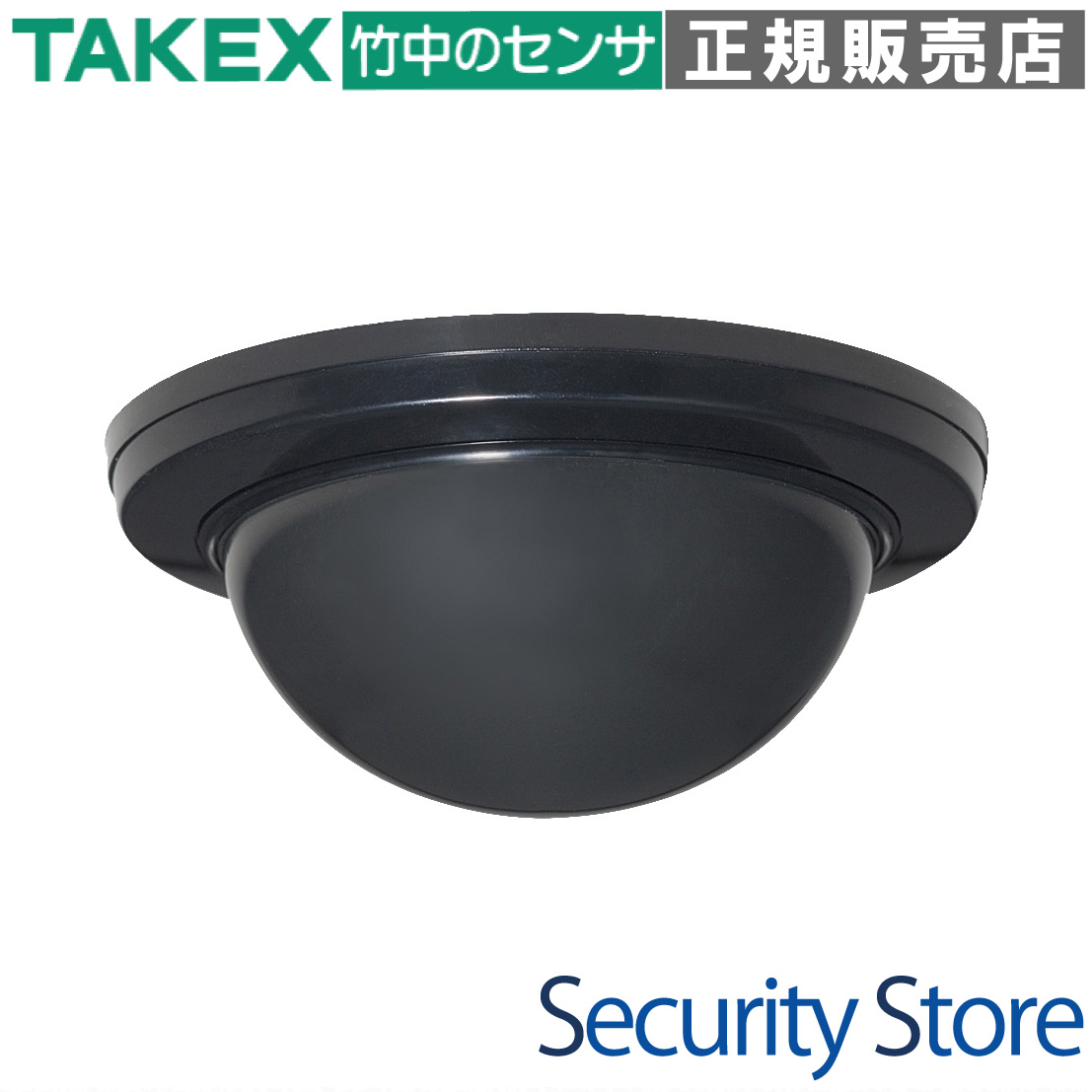

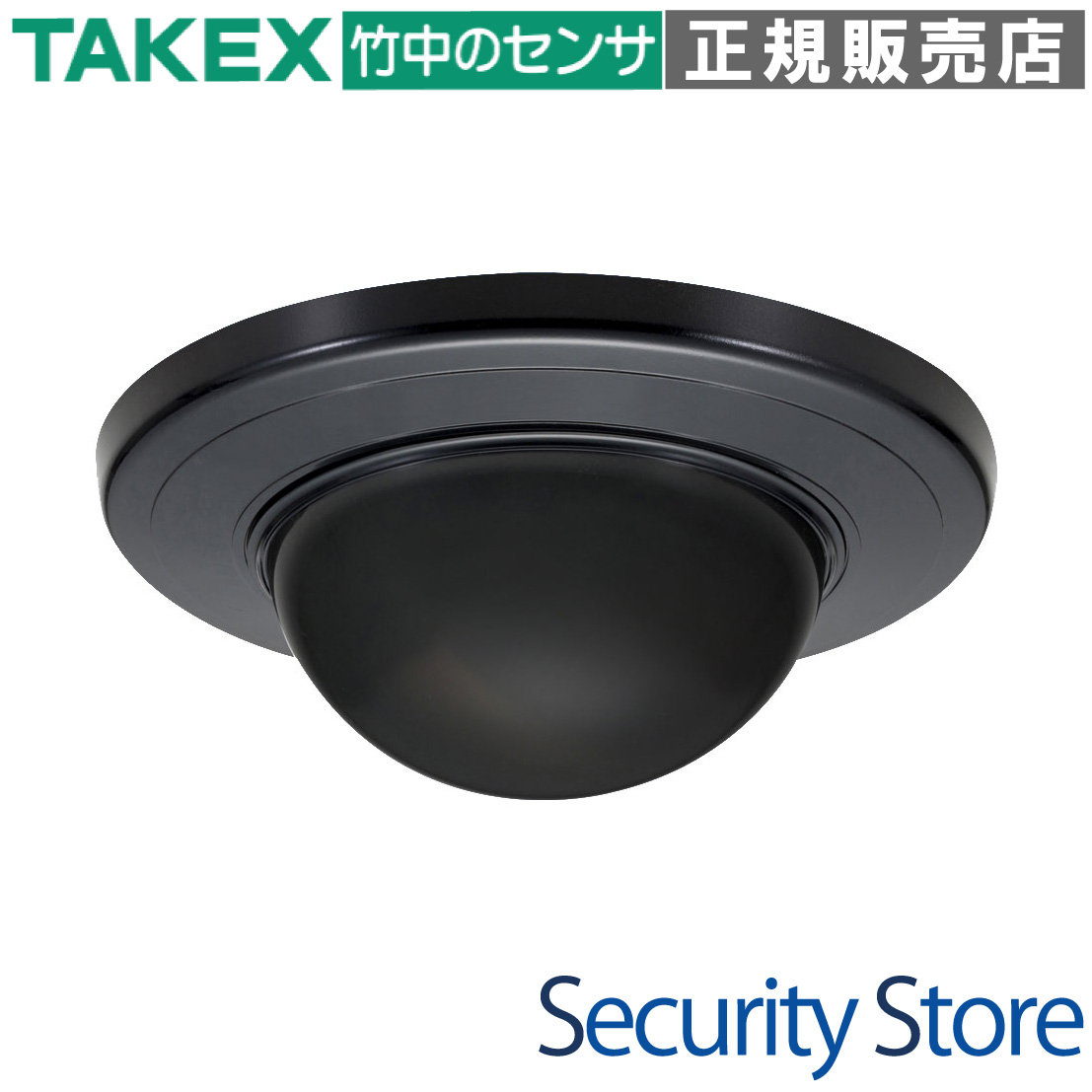

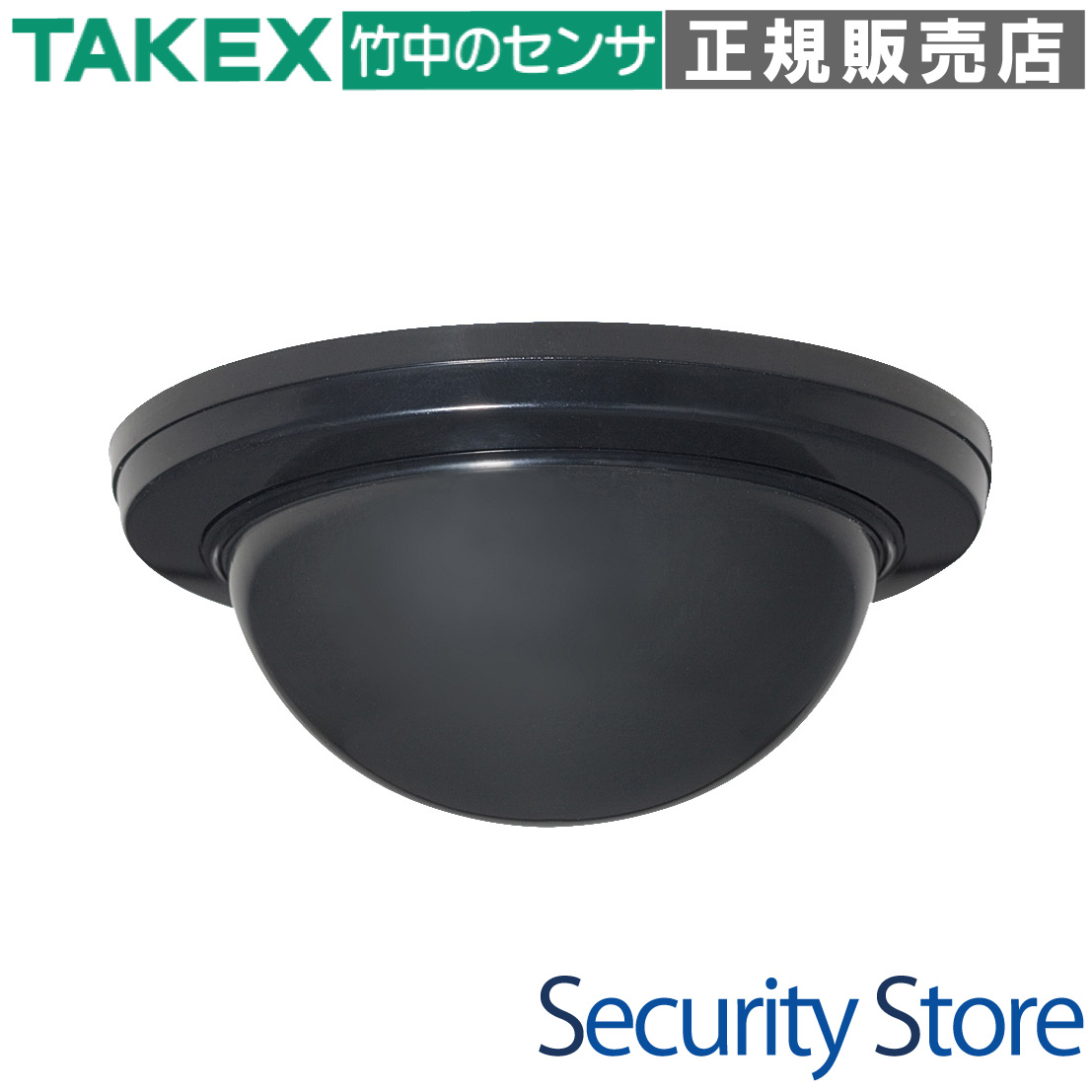

BUS-6812W(BL) パッシブセンサーバスネット専用立体警戒型:12m用ブラック

TAKEX独自の「バスネットシステム」に対応した、高性能パッシブ赤外線センサーです。ブラック筐体を採用しており、神社仏閣や美術館、店舗など、美観と意匠性が重視されるダークカラーの天井面に最適です。

型番： BUS-6812W(BL)
製品名： パッシブセンサーバスネット専用立体警戒型（ブラック）
検出方式： パッシブインフラレッド方式（PIR）
警戒エリア： 立体警戒最長部12m（17対）
通信方式： バスネット方式（時分割多重伝送）
特長： 自己診断機能・低電圧監視・ワイドベース設計

資料ダウンロード

この製品が向いている用途

神社仏閣、歴史的建造物の警備
博物館・美術館の展示室（ダーク天井）
シックな内装の店舗や商業施設
バスネットシステムによる多点警戒
配線コストを抑えたい大規模施設

導入前に確認したいポイント

バスネット専用につき単体動作は不可
天井高さ（最大5.0m）の確認
AE線（φ0.9mm以上）での配線推奨
ガラス越しやエアコン直下は検知不可
12m先の警戒にはエリア調整が必要

特長

内装との調和を考慮した「ブラック仕様」

神社仏閣、博物館、美術館、店舗などのダーク色の天井面に設置した際、センサーが目立たず施設の美観を損ないません。意匠性を重視する空間において、防犯機能をさりげなく導入可能です。

バスネットシステム専用の高度な双方向通信

TAKEX独自のバスネット方式に対応。4芯ケーブルでの送り配線（並列接続）が可能なため、多芯ケーブルを用いた1対1の配線に比べ、施工工数と材料コストを大幅に削減できます。時分割多重伝送により、各センサーの状態を正確にコントローラへ伝送します。

施工跡を隠す「ワイドベース設計」

ベース部を直径150mmのワイド設計にしています。既存センサーからの取替え時に、以前のセンサーが残した天井面の汚れ跡や日焼け跡を覆い隠すことができ、リニューアル現場でも仕上がりが綺麗です。

自己診断（機器異常監視）機能の搭載

センサーの心臓部である焦電素子の故障や、内部回路・配線の断線を常時監視します。万が一の異常発生時にはアラーム表示灯の連続点灯と異常警報信号の出力により、システムがダウンしたまま放置されるリスクを防ぎます。

低電源電圧異常報知機能

長距離配線による電圧降下などで、供給電圧が規定のDC7Vを下回った場合に異常警報を出力します。不安定な動作を未然に検知し、メンテナンスのタイミングを正確に知らせるフェイルセーフ設計です。

スナップイン方式の分離構造による高い施工性

ベースユニットとセンサーユニットが分離する構造を採用。高所での結線作業はベース側で完結し、最終的な本体の取り付けはワンタッチで押し込むだけで完了します。施工時間の短縮と安全性の向上に貢献します。

現場環境に合わせる「感度・カウント切替」

DIPスイッチの切り替えにより、感度（60%〜120%の4段階）とカウント回数（1〜4回）を設定可能です。誤報のリスクがある環境ではカウントを増やし、より確実な検知を求める場所では感度を上げるなど、柔軟なチューニングが可能です。

柔軟なエリア調整とインジケーター設定

天井の高さに合わせて内部のエリアセレクターを回転させることで、光学的なピントを最適化します。さらに水平方向に15度、上下方向に5度〜35度の角度調整が可能で、現場のレイアウトに合わせた緻密なエリア設計が可能です。

伝送情報の詳細化による管理性向上

正常動作、侵入検知（警報）、機器異常、低電源電圧の4種類の情報を判別して伝送します。コントローラ側で「どのセンサーに何が起きているか」を詳細に把握できるため、迅速な対応が可能です。

    選定時に評価したい強み
    意匠性： 黒色天井に馴染むマットな質感のブラック筐体。
コスト削減： バスネット対応による大幅な配線コストの抑制。
信頼性： 機器異常と電圧異常をダブルで監視する自己診断。
保守性： センサー発報履歴を保持するメモリー機能（黄色LED）。



LED表示灯のステータス

表示灯の色	動作状態	詳細・意味
赤色（点滅）	ウォームアップ	電源投入後の約1分間。回路安定化を待ちます。
赤色（点灯）	警報発報	人体を検知した際のワンショット点灯（約2秒）。
赤色（連続点灯）	異常発生	焦電素子の故障、断線、または低電源電圧（DC7V以下）。
黄色（点滅/点灯）	メモリー動作	発報履歴を表示。センサー制御時は3分点滅、47分点灯。

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6812W（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒最長部12m 17対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED ウォームアップ時：点滅警報時：点灯（約2秒）異常警報時：連続点灯（設定により消灯可能）
メモリー表示灯	黄色LED メモリー起動時：点滅（センサー制御設定時）メモリー表示時：点灯（センサー制御設定時）
点検表示灯	警報信号応答時：点灯（約2秒） ※コントローラが点検モード時のみ機能
付帯機能	●メモリー制御機能（センサー/コントローラ制御切替） ●機器異常報知機能（焦電素子故障・回路断線監視） ●低電源電圧異常報知機能（DC7V以下監視） ●カウント切替機能（1・2・3・4回） ●感度切替機能（60・80・100・120%）
エリア角度調整範囲	上下30° 水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量	約150g
外観	樹脂（ブラック）

FAQ

Q：バスネット以外の一般的なコントローラで使用できますか？ A：いいえ、本機はバスネット専用端末です。接点出力形式ではないため、バスネットに対応した専用コントローラと組み合わせてご使用ください。

Q：ブラック仕様とホワイト仕様に機能的な違いはありますか？ A：機能やスペックは同一です。設置場所の天井色に合わせて、ブラック（BL）またはホワイトをお選びください。

Q：屋外でも使用可能ですか？ A：いいえ、本機は屋内天井面専用です。雨の当たる場所や極端に湿度の高い場所には設置しないでください。

Q：防犯上の理由で、発報時にLEDを点灯させたくないのですが。 A：内部のDIPスイッチ設定により、アラーム表示灯（赤色LED）を常時消灯にすることが可能です。

Q：赤色LEDがずっと点灯したままなのですが故障ですか？ A：連続点灯は「異常警報」を示します。センサーの内部故障か、電源電圧がDC7Vを下回っている可能性があります。テスターでの電圧測定をお試しください。

Q：アドレス設定はどのように行いますか？ A：センサーユニット背面の8ビットDIPスイッチ（バイナリ形式）で設定します。各センサーごとに1〜128のユニークなアドレスを割り振ってください。

Q：最大で何メートルまで警戒できますか？ A：立体警戒型として最長12mまで対応しています。天井の高さに応じてエリアセレクター（A〜K）の調整を正しく行う必要があります。

Q：ガラス越しの侵入者を検知できますか？ A：パッシブインフラレッド方式の特性上、赤外線はガラスを透過しません。ガラスの向こう側の動きは検知できませんのでご注意ください。

Q：小動物による誤報を防ぐ方法はありますか？ A：感度設定を低く（80%や60%）する、またはカウント設定を「3回」や「4回」に増やすことで、微小な動きによる誤報を軽減できます。

Q：推奨される配線ケーブルを教えてください。 A：バスラインの品質維持のため、φ0.9mm以上のAE線（OP線）の使用を推奨しています。

パッシブセンサーバスネット専用立体警戒型:12m用ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用屋内天井取付セキュリティ

BUS-6812B(BL) パッシブセンサーバスネット専用立体警戒型:12m用ブラック

BUS-6812B(BL)は、竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、ブラック仕様の立体警戒型パッシブセンサーです。神社仏閣や美術館など、美観を重視するダークトーンの天井に馴染みつつ、12mの広範囲を精密に監視します。

型番： BUS-6812B(BL)
製品名： パッシブセンサーバスネット専用立体警戒型（ブラック）
方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / バスネット専用
警戒エリア： 立体警戒最長部12m / 17対（水平画角84度）
設置場所： 屋内天井面（ブラック仕様）
電源 / 通信： DC7V〜30V / バスネット通信方式（4線式デジタル伝送）

資料ダウンロード

この製品が向いている用途

神社仏閣・歴史的建造物の天井監視
美術館・博物館の展示スペース
高級アパレルショップやレストラン
バスネットシステムによる多点監視現場

導入前に確認したいポイント

バスネット専用につき標準接点接続は不可
PIR方式のためガラス越しの検知はできません
天井高は最大5.0mまでの対応となります
末端電圧がDC7V以上確保できるか確認

特長

1. パッシブインフラレッド（PIR）による精密検知

侵入者の移動に伴う遠赤外線エネルギーの変化をキャッチするPIR方式を採用。特殊な光学レンズアレイにより、12m先まで17対の立体的な検知ゾーンを形成し、死角の少ない警戒を実現します。

2. デジタル伝送「バスネットシステム」専用設計

電源2本・通信2本の4線式バスラインで、発報信号や異常信号をデジタル伝送します。複数台のセンサーを並列（デージーチェーン）接続できるため、従来の配線方式に比べ工数とコストを大幅に削減可能です。

3. 内装との調和を極めるブラック仕様

センサー本体およびベースに黒色樹脂を採用。神社仏閣の木造天井、美術館の暗色系天井、店舗のデザイン天井などに設置してもセンサーが目立たず、空間の美観を損なうことなくセキュリティを構築できます。

4. 施工性を高めるスナップイン構造

ベースユニットとセンサーユニットが分離するセパレート構造。ベースの取り付けと結線を先行して行い、最後にセンサーユニットを押し込むだけで完了します。高所作業の安全性を高め、メンテナンス時の交換も容易です。

5. 充実の自己診断・異常警報機能

センサー内部の回路断線や焦電素子の損傷を監視する「機器異常警報」に加え、長距離配線による電圧降下を監視する「低電源電圧異常警報」を搭載。異常時はコントローラへリアルタイムに通知します。

6. 現場調整を容易にするエリアセレクター

センサーユニット裏面のダイヤル（エリアセレクター）を調整することで、設置高さと警戒距離に応じた光学系のピント調整が可能です。A〜Kのインジケーターを合わせるだけで、最適な検知感度を引き出せます。

7. 環境適応力を高めるカウント・感度設定

検知ゾーンを何回横切れば発報するかを決定する「カウント切替（1〜4回）」や、検知感度の微調整（60%〜120%）が可能。空調の風や小動物による誤報リスクを現場環境に合わせて最小限に抑えられます。

8. 履歴確認に便利なアラームメモリー

複数のセンサーが設置されている現場で、どのセンサーが発報したかを特定できるメモリー機能を搭載。センサー側でのオートリセット（50分）またはコントローラ側での一括管理を選択できます。

    選定時に評価したい強み
    高い隠密性： 黒色仕様により、意匠性が重視される現場での導入ハードルを下げます。
配線コスト抑制： バスネット方式により、センサー増設時の配線引き回し距離を劇的に短縮。
メンテナンス性： セパレート構造と充実したLEDインジケーターにより、障害切り分けが迅速です。
信頼のTAKEXブランド： 国内屈指のセンサーメーカーによる、安定した検知ロジックと耐久性。



LED表示灯の挙動とステータス

LED表示	動作内容	ステータスの意味
赤色：点滅	ウォームアップ中	通電直後の約1分間。内部回路が安定するまでの準備期間です。
赤色：点灯（2秒）	警報出力	侵入を検知し、コントローラへ発報信号を送信しました。
赤色：連続点灯	機器異常 / 低電圧	内部故障、断線、または供給電圧が7Vを下回る異常が発生しています。
黄色：点滅/点灯	アラームメモリー	過去に発報があったことを示します。発報箇所の特定に役立ちます。
黄色：点灯（2秒）	アンサーバック	コントローラの「点検モード」時に信号伝送が成功したことを示します。

配線・端子仕様

ベースユニット内のM3セルフアップ端子台に結線します。バスネット方式のため、極性管理が重要です。

端子1 (+), 2 (-)： 電源入力（DC7V〜30V）。消費電流は6mA以下と低消費電力です。
端子3 (+), 4 (-)： バスライン（通信線）。コントローラのバスネット端子へ接続します。
推奨電線： φ0.9mm AE線（警報用ポリエチレン絶縁ケーブル）。
総延長： システム全体で最大4,000mまで伝送可能です。

製品仕様

項目	内容
品名 / 品番	パッシブセンサー / BUS-6812B（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒：最長部12m / 17対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED：ウォームアップ（点滅）、警報（点灯2秒）、異常警報（連続点灯）
メモリー表示灯	黄色LED：メモリー起動（点滅）、メモリー表示（点灯）
点検表示灯	黄色LED：警報信号応答時（点灯2秒）※コントローラ点検モード時のみ
カウント切替機能	1・2・3・4回切り替え可能
エリア角度調整	上下30° / 水平15°（ベース取付穴にて）
使用可能周囲温度	- 15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメント BCW-401 等で壁付可）
質量	約130g
外観	樹脂（ブラック）

FAQ

Q：BUS-6812BとBUS-6812B(BL)の違いは何ですか？ A：機能面での違いはありません。末尾の(BL)は「ブラック」仕様を指し、外観色が黒色となっています。

Q：一般的な警備コントローラの接点入力に使えますか？ A：いいえ、使えません。本機はバスネットシステム専用のデジタル伝送センサーです。

Q：ガラス越しに人が歩いているのを検知できますか？ A：できません。パッシブセンサーが利用する遠赤外線はガラスを透過しないため、ガラス越しの検知は不可能です。

Q：取付高さの制限はありますか？ A：最大取付高さは5.0mです。それ以上の高さに設置すると検知感度が著しく低下します。

Q：赤色LEDがずっと点灯しているのは故障ですか？ A：機器異常または電圧不足（低電圧異常）の警告です。端子電圧が7V以上あるかテスターで確認してください。

Q：カウント設定を「4回」にするとどうなりますか？ A：検知ゾーンを4回横切るまで発報しないため、誤報には極めて強くなりますが、検知の応答性は遅くなります。

Q：エリアセレクター（A〜K）の設定を間違えるとどうなりますか？ A：光学系のピントが合わなくなり、規定の距離まで検知できなかったり、感度が不安定になったりします。

Q：アドレス設定の「0」は使用できますか？ A：使用できません。必ず1〜255の範囲で、他のセンサーと重複しないアドレスを設定してください。

Q：屋外で使用することは可能ですか？ A：不可です。本製品は屋内専用です。雨がかりや結露の恐れがある場所には設置しないでください。

Q：壁に取り付けたいのですが可能ですか？ A：別売のアタッチメント（BCW-401等）を使用することで、壁面への設置も可能です。

パッシブセンサーバスネット専用ラウンド警戒型:10m用ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用ブラック仕様屋内天井取付

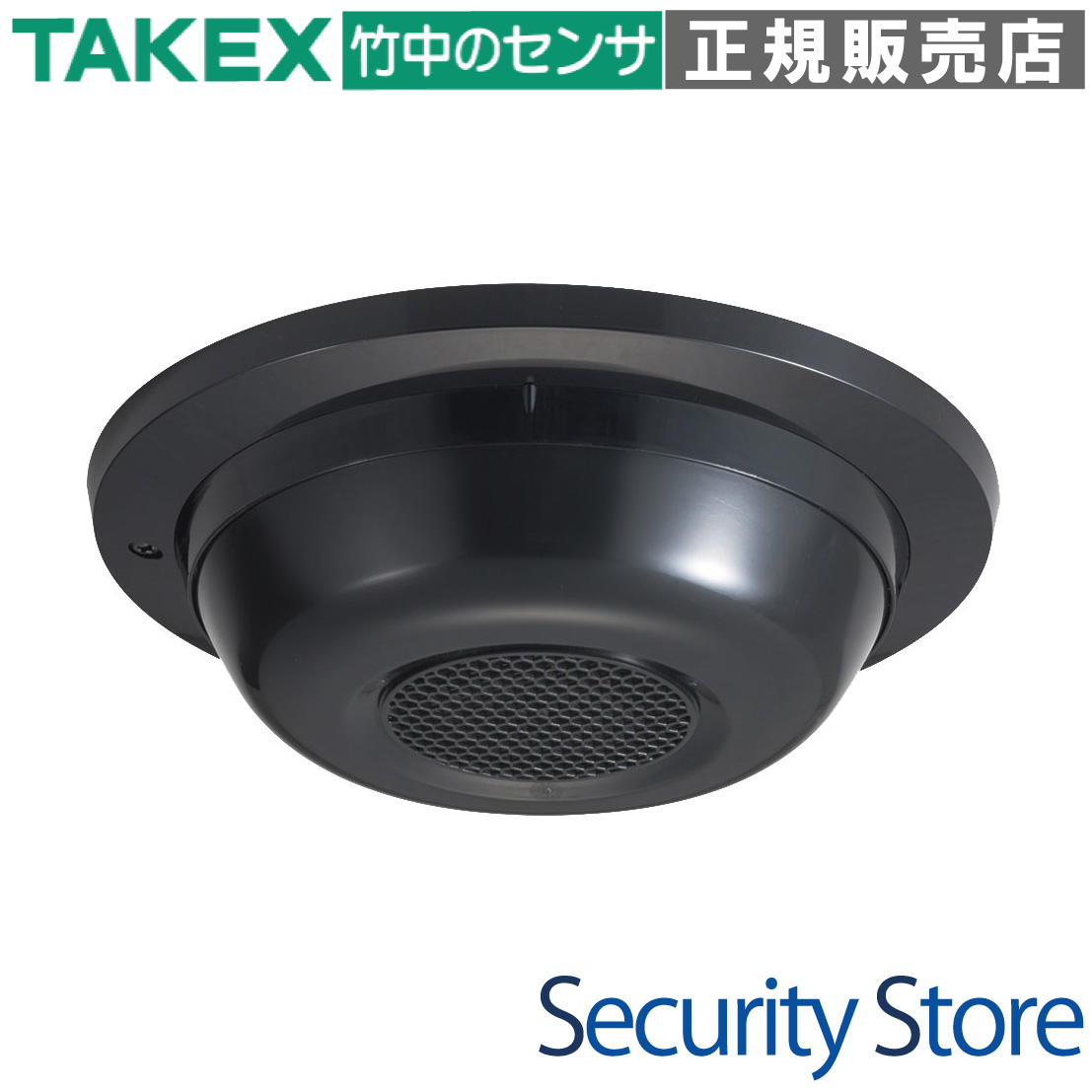

BUS-6810W(BL) パッシブセンサーバスネット専用ラウンド警戒型:10m用ブラック

BUS-6810W(BL)は、TAKEX独自のバスネットシステムに対応した、広範囲をカバーするラウンド警戒型パッシブセンサーです。

天井取付時、最大直径18m（高さ5m時）の広大なエリアを一挙に監視可能。神社仏閣や美術館、シックな店舗内装に溶け込むブラックカラー仕様で、美観を損なうことなく高度なセキュリティ環境を構築します。

型番： BUS-6810W(BL)
検知方式： パッシブインフラレッド方式（PIR）
警戒エリア： 360°ラウンド警戒（最大φ18m）
通信規格： バスネット専用（時分割多重伝送方式）
主な設置場所： 屋内天井（美術館、店舗、オフィス等）
電源： DC7〜30V（バスラインより供給可能）

資料ダウンロード

この製品が向いている用途

美術館・博物館の展示エリア監視
神社仏閣などダークトーンの内装環境
広大なホテルのロビーや商業施設
配線を簡略化したい大規模バスネットシステム

導入前に確認したいポイント

バスネット専用コントローラが必要です
天井高さに応じた警戒直径の確認
ガラス越しや遮蔽物背後の検知は不可
屋内専用につき結露や水濡れは厳禁

特長

バスネットシステム専用設計による大幅な省配線化

TAKEX独自の「バスネットシステム（時分割多重伝送方式）」に対応しています。従来の無電圧接点型と異なり、電源と通信を共通のラインで管理できるため、多数のセンサーを数珠繋ぎで接続でき、施工コストと工期の大幅な短縮を可能にします。

内装の美観を損なわないスタイリッシュなブラック仕様

神社仏閣、博物館、デザイナーズショップなどのダーク色の天井面に合わせて設計された「ブラック仕様」です。セキュリティ機器特有の存在感を抑え、施設の雰囲気を維持したまま防犯性能を高めることができます。

最大直径18mをカバーする360°全方位ラウンド警戒

センサーを中心に360度全方位を監視するラウンド警戒型です。取付高さ5.0m時には最大直径18mという非常に広い範囲を1台でカバーできるため、大型ホールや倉庫などの広域監視に最適です。

機器の状態を常に監視する「自己診断・異常警報機能」

センサー内部の焦電素子の破損や回路の断線を監視する「機器異常警報機能」に加え、電源電圧の低下を検知する「低電源電圧異常警報機能」を搭載。システムの信頼性をリアルタイムで監視し、万が一の故障時にも即座に異常信号を送出します。

施工効率を追求した「スナップイン方式」と分離ベース構造

ベースユニットとセンサーユニットが分離する構造を採用。天井にベースを固定し結線を終えた後、センサー本体を押し込むだけで接続が完了するスナップイン方式により、高所作業の負担を最小限に抑えます。

汚れ跡を隠すΦ150mmのワイドベース設計

既存のセンサーからの交換時、天井に残る汚れや取り付け跡を隠しやすいΦ150mmのワイドベースを採用しています。リニューアル工事においても、天井の補修を最小限に留めることができる配慮がなされています。

現場環境に合わせた細かな感度・カウント調整機能

内部のDIPスイッチにより、感度を4段階（60%〜120%）、パルスカウントを4段階（1〜4回）に切り替え可能です。空調の風などの環境ノイズが多い現場でも、最適な設定により誤報を最小限に抑えられます。

発報元を一目で特定できるアラームメモリー機能

複数のセンサーが設置されている現場で、どのセンサーが反応したかを後から確認できるメモリー表示灯を装備。「センサー制御」と「コントローラ制御」の2つのモードを選択でき、運用に合わせた履歴確認が可能です。

    選定時に評価したい強み
    広域カバー力： 1台で最大直径18mを監視。設置台数を削減できます。
メンテナンス性： 自己診断機能により、隠れた故障や電圧不足を自動検知。
意匠性： 黒色天井に馴染むカラーリング。意匠を重視する施設に最適。
デジタル管理： バスネットによる個別アドレス管理で、ピンポイントな状況把握が可能。



設置・施工ガイド

取付高さによって、床面での検知範囲（直径）が変化します。以下の表を参考に設計を行ってください。

取付天井高さ	警戒範囲（床面検知エリアの直径）
2.0 m	φ 7.0 m
3.0 m	φ 10.0 m
4.0 m	φ 14.0 m
5.0 m (最大)	φ 18.0 m

LEDインジケーターの挙動

状態	赤色LED（アラーム）	黄色LED（メモリー）
ウォームアップ中	点滅（約1分間）	消灯
警報発生時	点灯（約2秒）	消灯（※点検モード時は点灯）
異常発生時	連続点灯	消灯
履歴保持中	消灯	点滅または点灯

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6810W（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒最大 φ18m 33対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED：ウォームアップ時（点滅）、警報時（点灯）、異常警報時（連続点灯） ※全消灯設定可能
メモリー表示灯	黄色LED：メモリー起動時（点滅）、メモリー表示時（点灯）
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、カウント切替機能（1・2・3・4回）
エリア角度調整範囲	水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面
質量	約150g
外観	樹脂（ブラック）

FAQ

Q：このセンサーは無電圧接点出力のコントローラに接続できますか？ A：いいえ。本機はバスネットシステム専用の端末機です。TAKEX製のバスネット専用コントローラが必要となります。

Q：検知エリアの調整（レンズの向き変更）は可能ですか？ A：本機はラウンド型（360度）のため、特定の方向に向ける調整機構はありません。ベース取付穴の遊びを利用して水平方向に最大15°の微調整は可能です。

Q：ガラス越しに侵入者を検知することはできますか？ A：パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

Q：配線に使用するケーブルに指定はありますか？ A：φ0.9mm以上のAE線（警報用ポリエチレン絶縁ケーブル）を推奨します。LANケーブルの使用は通信エラーの原因となるため推奨されません。

Q：赤色LEDがずっと点灯したままなのですが、故障でしょうか？ A：赤色LEDの連続点灯は「機器異常」または「低電圧異常」を示しています。供給電圧の確認や再起動を行い、改善しない場合は本体の故障が考えられます。

Q：アドレス設定を「0」のまま使用できますか？ A：アドレス0ではシステム通信ができません。必ず1〜128の範囲で、他のセンサーと重複しないアドレスをDIPスイッチで設定してください。

Q：最大で何メートルまで配線可能ですか？ A：バスネットシステム全体の総配線長は最大4,000m、コントローラから最遠端のセンサーまでは1,000m以内となります。

Q：エアコンの吹き出し口の近くに設置しても大丈夫ですか？ A：急激な温度変化は誤報の原因となります。エアコンの風が直接センサーや検知エリア内に当たらない場所に設置してください。

Q：黄色いLEDが点滅しているのはどういう意味ですか？ A：アラームメモリー機能が働いています。過去に警報が発生したことを示しており、一定時間（標準47分）経過後に自動消灯します。

Q：屋外で使用することはできますか？ A：本機は屋内専用です。雨の当たる場所や、結露が発生しやすい環境には設置しないでください。

パッシブセンサーバスネット専用ラウンド警戒型:10m用ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネット専用センサーパッシブインフラレッド方式ブラック仕様屋内天井取付

BUS-6810B(BL) パッシブセンサーバスネット専用ラウンド警戒型:10m用ブラック

BUS-6810B(BL)は、竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、全方位360度を監視可能な高性能パッシブセンサーです。

周囲の美観を損なわないブラック仕様で、神社仏閣、博物館、店舗などダークカラーの天井面への設置に最適です。1台で最大直径18mの広域をカバーし、高度な自己診断機能と省配線設計により、プロフェッショナルな防犯現場の施工・運用を強力にサポートします。

型番： BUS-6810B(BL)
製品名： パッシブセンサーラウンド警戒型（ブラック）
方式 / カテゴリ： パッシブインフラレッド（PIR）/ バスネット専用
主な用途： 広域空間の侵入監視、店舗、美術館、神社仏閣
警戒エリア： ラウンド警戒最大φ18m（天井高5.0m時）
通信・配線： バスネット伝送方式（4線式デジタル伝送）

資料ダウンロード

この製品が向いている用途

エントランスホールや広めのオフィスフロア
ブラック天井を採用している店舗や飲食店
文化財を保護する神社仏閣・博物館・美術館
配線本数を抑えたい大規模なバスネット構築現場

導入前に確認したいポイント

バスネット専用につき、無電圧接点リレー出力には非対応
取付高さは最大5.0mまで（高さに応じたエリア調整が必要）
屋内専用（屋外や水のかかる場所、ガラス越しは不可）
コントローラ側でのアドレス管理が必要（重複禁止）

特長

パッシブインフラレッド（PIR）方式による確実な検知

人体から放射される遠赤外線エネルギーと背景温度の差を、特殊な多分割レンズでキャッチします。33対の立体的な検知ゾーンを形成し、センサー直下を中心とした周囲360度へ隙のない警戒スリットを放射。死角の少ない広域監視を実現します。

最大φ18mを1台でカバーするラウンド警戒能力

最大取付高さ5.0m時に直径18mという広大なエリアをカバー可能です。天井の高い空間でも、センサーユニット裏面のエリアセレクター（A〜K）を調整することで、物理的に焦点を合わせ、設置環境に最適化した警戒範囲を設定できます。

バスネットシステムによるスマートなデジタル伝送

竹中エンジニアリング独自の時分割多重伝送方式（バスネット）に対応しています。電源線と通信線の4線のみで、警報・異常・メモリーなどの多機能をデジタル伝送可能。複数台のセンサーを並列（デージーチェーン）接続できるため、施工コストと配線スペースを大幅に削減します。

内装との調和を重視した「ブラック仕様」

ホワイトカラーが浮きやすいダーク系の天井面に対応した黒色筐体を採用しています。店舗デザインを崩したくない商業施設や、静寂な雰囲気を大切にする神社仏閣、展示品を主役にする美術館など、意匠性が求められる現場で選ばれています。

機器の異常を常に監視する自己診断・フェイルセーフ機能

焦電素子の故障や回路の断線を監視する「機器異常警報機能」と、電圧降下を察知する「低電源電圧異常警報機能」を搭載しています。トラブル発生時にはリアルタイムで異常信号を送信し、赤色LEDが連続点灯。システムの信頼性を24時間維持します。

施工時間を短縮する分離式スナップイン構造

天井取付用のベースユニットと、センサー本体が分離する設計です。ベースの結線を先行させ、最後にセンサーユニットを押し込むだけで接続が完了します。メンテナンス時の交換も容易で、高所作業の負担を軽減します。

現場環境に合わせて追い込める「カウント・感度設定」

DIPスイッチにより、検知回数（1〜4回）や感度（60〜120%）を細かくカスタマイズ可能です。夏場の温度差が少ない環境での感度アップや、空調による誤報リスクがある場所でのカウント調整など、現場ごとの課題解決に直結します。

運用を可視化するメモリー/点検表示灯

発報履歴を確認できるアラームメモリー機能を搭載。黄色LEDの挙動により、どのセンサーが作動したかを後から特定できます。また、コントローラ側の点検モードと連動し、通信が正常かアンサーバックで確認できるため、保守点検の精度が高まります。

    選定時に評価したい強み
    高い隠匿性： ブラックの天井面に完全に溶け込むデザイン。
省施工性： 4線デジタル伝送により、大規模現場での配線長・本数を圧縮。
安定運用： 異常監視とDIP設定による徹底した誤報・失報対策。
広域カバー： 360度ラウンド警戒により、複数台のセンサーを1台に集約可能。



内部設定・調整ガイド

モード設定 DIPスイッチ詳細

SW番号	機能	ON（出荷時）	OFF
1	アラーム表示灯	警報時点灯	常時消灯
2	メモリー制御	センサー制御	コントローラ制御
4・5	感度設定	100% (標準) ※組み合わせにより60-120%調整可
6・7	カウント設定	2回 (標準) ※1・3・4回へ変更可
8	設定制御の選択	センサー側SW優先	コントローラ設定優先

製品仕様

項目	内容
品名 / 品番	パッシブセンサー / BUS-6810B(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒最大φ18m 33対
電源電圧	DC7V 〜 30V (極性あり)
消費電流	6mA以下
伝送方式	バスネット方式 (時分割多重伝送方式)
伝送信号	正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
アラーム表示灯	赤色LED：ウォームアップ時点滅、警報時点灯(約2秒)、異常警報時連続点灯
メモリー表示灯	黄色LED：メモリー起動時点滅、メモリー表示時点灯（点検表示灯と兼用）
付帯機能	メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替(1・2・3・4回)
エリア角度調整	水平15° (ベース取付穴にて)
使用可能周囲温度	-15℃ 〜 +55℃ (結露なきこと)
設置場所	屋内天井面
配線接続	分離式ベースに端子接続 (M3セルフアップ端子)
質量	約130g
外観	樹脂（ブラック）

FAQ

Q：ガラス越しの侵入者を検知することはできますか？ A：いいえ、パッシブセンサーが検知する遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。

Q：赤色LEDが点灯したまま消えません。故障でしょうか？ A：機器異常または低電源電圧異常が発生している可能性があります。電圧がDC7V以上確保されているか、配線の接触不良がないかをご確認ください。

Q：アドレス設定「0」で使用しても問題ありませんか？ A：いいえ、アドレス0ではバスネット通信が成立しません。必ず1〜255の範囲で、他機と重複しないアドレスを設定してください。

Q：AE線（φ0.9mm）で配線する場合、何メートルまで可能ですか？ A：バスライン全体の総延長は4,000m以内、最長端末まで1,000m以内としてください。供給電源の電圧降下にもご注意ください。

Q：エアコンの風が直接当たっても大丈夫ですか？ A：急激な温度変化により誤報の原因となるため、エアコンの吹き出し口付近への設置は避けてください。

Q：天井高5mに設置した場合、検知感度は落ちますか？ A：高所設置時は検知ゾーン間の隙間が広がるため、感度設定を「120%」にするなどの調整と、入念な歩行テストを推奨します。

Q：一般のアナログコントローラ（無電圧接点入力）に接続できますか？ A：接続できません。本機はTAKEXバスネットシステム専用のデジタル伝送センサーです。

Q：アドレスを変更した後、設定が反映されません。 A：DIPスイッチによるアドレス設定変更後は、一度電源を再投入（リセット）することで新しいアドレスがシステムに認識されます。

Q：黄色LEDが点灯しているのは何の意味ですか？ A：過去に発報があったことを示すアラームメモリー、またはコントローラが点検モードであることを示しています。

Q：屋外で使用することは可能ですか？ A：本製品は屋内専用です。屋外や雨がかりのある場所、結露が発生しやすい環境では使用しないでください。

パッシブセンサーバスネット専用スポット警戒型 5m ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用スポット警戒屋内用

BUS-6805W(BL) パッシブセンサーバスネット専用スポット警戒型 5m ブラック

BUS-6805W(BL)は、TAKEX独自のバスネットシステムに対応した、スポット警戒型の高感度パッシブセンサーです。最大5mの高所設置に対応し、ブラック仕様の筐体により、神社仏閣や店舗、美術館など、意匠性が求められるダークトーンの天井面へ目立たせず設置することが可能です。

型番： BUS-6805W(BL)
方式： パッシブインフラレッド（PIR）方式
通信方式： バスネット方式（時分割多重伝送）
主な用途： 特定地点の通過監視、ピンポイントの侵入検知
設置場所： 屋内天井面（最大取付高さ5.0m）

資料ダウンロード

この製品が向いている用途

ダークトーンの天井を持つ店舗や商業施設
厳格な美観維持が必要な神社仏閣・博物館
特定通路や入口のピンポイント検知
配線コストを抑えたい大規模バスネット施工

導入前に確認したいポイント

バスネット専用につき汎用接点出力は非対応
天井高さに応じたエリア径の確認（最大5m）
バスネットコントローラとのアドレス重複確認
屋内専用（屋外や多湿環境は設置不可）

特長

内装との調和を極めるブラック仕様

神社仏閣、博物館、美術館、高級店舗など、黒色やダーク系の天井面に設置する際、センサーの存在感を最小限に抑えます。施設の美観を損なうことなく、確実なセキュリティを構築可能です。

効率的な多点接続を実現するバスネット方式

時分割多重伝送方式（バスネットシステム）に対応。電源2線と信号2線の計4線で、多数のセンサーを並列（マルチドロップ）接続可能です。各デバイスを個別のアドレスで管理でき、省配線化と高度なシステム管理を両立します。

最大5mの高所設置とスポット警戒

最大5mの天井高に対応。真下に向かって円錐状のスポットエリア（最大直径4m）を形成します。広範囲をカバーするのではなく、特定の通過ポイントや重要箇所の直上を狙った確実な検知に特化しています。

施工を容易にする「スナップイン」分離構造

端子台を備えたベースユニットと、回路を内蔵したセンサーユニットが分離する構造を採用。高所での結線作業をベース側で完了させた後、センサー本体を押し込むだけで接続が完了するため、施工時間が大幅に短縮されます。

既存の跡を隠す「ワイドベース設計」

ベース部を直径150mmのワイド設計にすることで、旧型のセンサーからのリニューアル時に発生しやすい天井面の汚れ跡や取付穴の露出を効果的に隠し、美しい仕上がりを実現します。

機器の健全性を守る「自己診断・異常報知」

センサー内部の素子故障や回路断線を監視する「機器異常警報」に加え、供給電圧の低下を察知する「低電源電圧異常警報」を搭載。万が一のトラブル時もコントローラへリアルタイムで通知されるフェイルセーフ設計です。

運用を補助するメモリー表示機能

2色のLED表示灯を搭載。発報があったセンサーを特定できるメモリー表示機能（オートリセットまたはコントローラ同期）により、事後の状況確認や点検作業がスムーズに行えます。

環境に合わせた柔軟な調整機能

内部のDIPスイッチにより、検知感度を4段階（60%〜120%）、カウント数を4段階（1〜4回）で設定可能。現場の温度変化や外乱要因に合わせて、誤報を最小限に抑える最適化が行えます。

    選定時に評価したい強み
    意匠性： ブラック筐体によりダークトーンの天井でも目立たない。
施工性： スナップイン構造とワイドベースで、新規・更新ともに作業が容易。
信頼性： 機器異常と電圧低下を監視する二重の自己診断機能を搭載。
拡張性： バスネットシステムにより、最大1,000m（直線距離）の長距離配線に対応。



LED表示ステータス

状態	アラーム灯（赤）	メモリー灯（黄）	内容
ウォームアップ	点滅	消灯	電源投入後、約1分間の安定待機状態。
通常待機	消灯	消灯	正常に監視を行っている状態。
警報出力	点灯（2秒）	-	検知信号をバスラインへ送出。
異常警報	連続点灯	消灯	素子故障、断線、または低電圧状態を検知。
メモリー表示	消灯	点滅/点灯	発報履歴を保持。設定により挙動が異なります。

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6805W（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒最大 φ4m 9対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED　ウォームアップ時：点滅警報時：点灯（約2秒）異常警報時：連続点灯（すべて消灯に設定が可能）
メモリー表示灯	黄色LED　メモリー起動時：点滅　※センサー制御に設定時メモリー表示時：点灯　※センサー制御に設定時（コントローラ側が運用モード設定時のみ機能）
点検表示灯	警報信号応答時：点灯（約2秒）（コントローラ側が点検モード設定時のみ機能）
付帯機能	●メモリー制御機能（センサー側/コントローラ側選択可） ●機器異常報知機能（焦電素子・回路故障監視） ●低電源電圧異常報知機能（DC7V未満監視） ●カウント切替機能（1・2・3・4回）
エリア角度調整範囲	水平15°（ベース取付穴にて調整）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量	約150g
外観	樹脂（ブラック）

FAQ

Q：バスネットシステム以外のコントローラ（接点入力）に接続できますか？ A：いいえ、本製品は「バスネット方式」専用の端末です。一般的な無電圧リレー接点出力は備えていないため、必ず対応するバスネットコントローラと組み合わせてご使用ください。

Q：アドレスの設定はどのように行いますか？ A：センサーユニット内部の8ビットDIPスイッチ（アドレスセレクター）を使用して設定します。1〜255の範囲で、システム内で重複しないよう設定してください。

Q：設置高さが5mを超える場所でも使えますか？ A：本製品の仕様上の最大取付高さは5.0mです。これを超える高さに設置すると、検知感度が著しく低下し、確実な検知ができない恐れがあるため推奨されません。

Q：センサーの赤色LEDがずっと点灯していますが故障ですか？ A：赤色LEDの連続点灯は「異常警報」を示しています。内部回路の故障、素子破損、または供給電圧が7Vを下回っている可能性があります。テスターでの電圧確認や本体の再装着をお試しください。

Q：使用する電線に指定はありますか？ A：φ0.9mm以上のAE線またはOP線（警報用ケーブル）を推奨します。LANケーブルやツイストペア線は静電容量の影響で通信不良を起こす可能性があるため、避けてください。

Q：検知エリアを少しずらすことはできますか？ A：ベース取付穴の遊びを利用して、水平方向に最大15°の微調整が可能です。

Q：メモリー表示の黄色LEDが点滅しています。どうすれば消えますか？ A：「センサー制御モード」の場合、点滅開始から3分後に点灯へ変わり、47分経過すると自動的に消灯（オートリセット）されます。

Q：ガラス越しに人を検知することはできますか？ A：いいえ、パッシブインフラレッド方式が捉える遠赤外線はガラスを透過しません。レンズの前にガラスやアクリル板などの遮蔽物がない状態で設置してください。

Q：結露が発生する場所でも使用可能ですか？ A：使用可能周囲温度は－15℃〜＋55℃ですが、結露なきことが条件です。湿気が極端に多い場所や直接水がかかる場所には設置しないでください。

Q：感度設定の「カウント回数」とは何ですか？ A：赤外線エネルギーの変化を何回検知した時点で警報を出力するかを決める設定です。スポット警戒では通常「1回」で使用しますが、小動物などの誤報源がある場合は回数を増やすことで対策可能です。

パッシブセンサーバスネット専用スポット警戒型:5m用ブラック

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用屋内天井用ブラック仕様

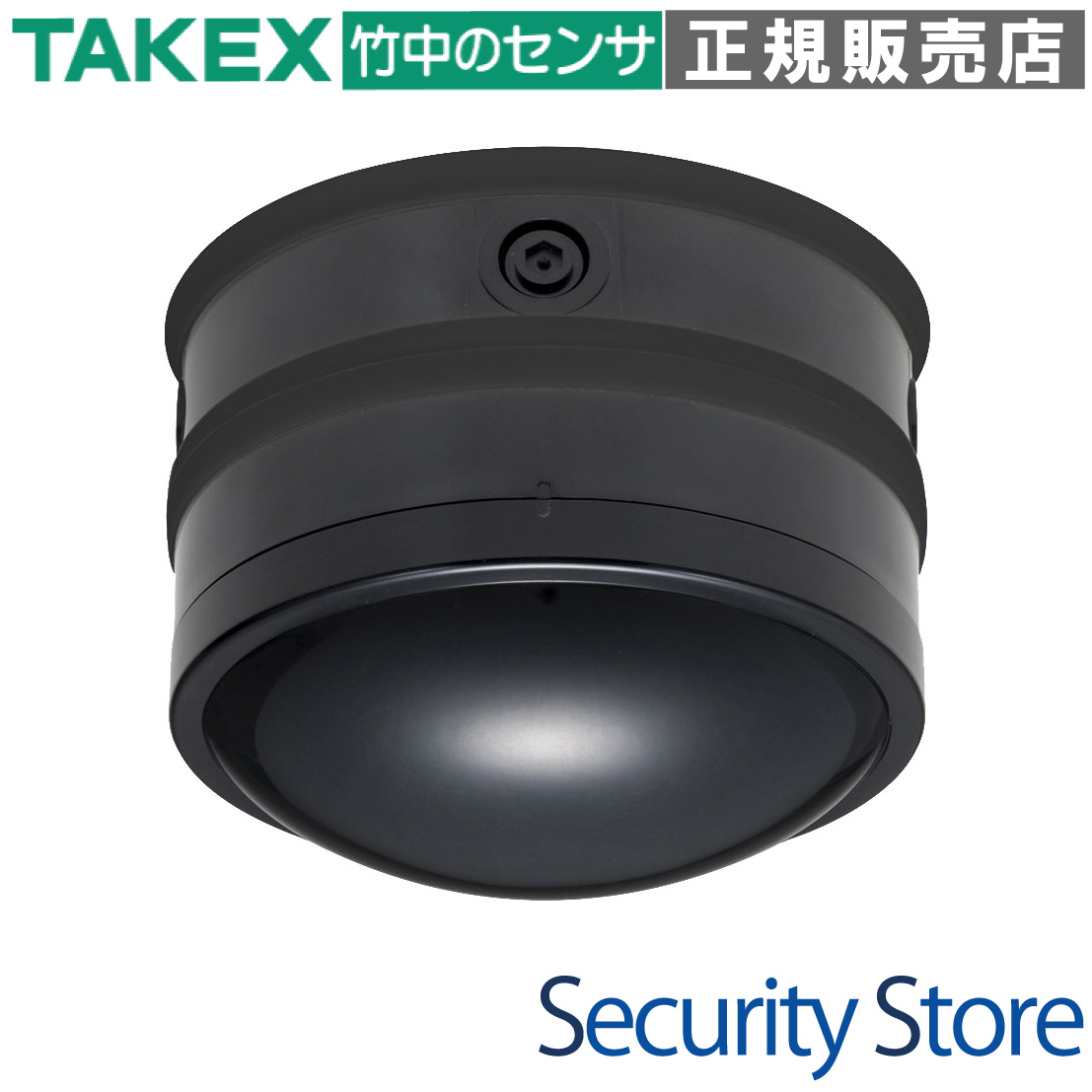

BUS-6805B(BL) パッシブセンサーバスネット専用スポット警戒型:5m用ブラック

BUS-6805B(BL)は、竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、スポット警戒型のパッシブインフラレッドセンサーです。最大5mの高さから真下をピンポイントで監視できるため、店舗の出入り口や貴重品展示エリアの防犯に最適です。落ち着いたブラックカラーにより、神社仏閣や美術館などのダークな天井面でも美観を損なわず設置可能です。

型番： BUS-6805B(BL)
製品名： パッシブセンサーバスネット専用スポット警戒型（ブラック）
検出方式： パッシブインフラレッド（PIR）方式
主な用途： 特定地点の侵入監視、通路のスポット警戒、展示物の保護
設置場所： 屋内天井面（最大取付高さ5.0m）
伝送方式： バスネット方式（省配線デジタル伝送）

資料ダウンロード

この製品が向いている用途

神社仏閣・歴史的建造物の夜間警戒
美術館・博物館の展示物ピンポイント監視
店舗の通用口や金庫前のスポット警戒
高級ブティックなどの意匠性を重視する空間

導入前に確認したいポイント

バスネット専用につき一般の接点入力には非対応
天井高が5.0m以内であること（最大スペック）
ガラス越しの検知はできない（PIR方式の特性）
バスラインのアドレス重複がないか（要設定）

特長

バスネットシステム（時分割多重伝送）対応

従来の接点出力配線とは異なり、電源と信号を効率的に伝送するバスネットシステム専用設計です。警報信号だけでなく、機器の異常信号やメモリー信号をリアルタイムにデジタルデータとしてコントローラとやり取りできるため、システム全体の信頼性が向上します。

内装との調和を考慮したブラック仕様

神社仏閣、博物館、美術館、店舗など、ダークカラーの天井面が多い現場に最適です。センサー本体が目立たず、空間の美観を損なうことなく高度な防犯体制を構築できます。

高度な自己診断・異常警報機能

センサー内部の回路故障や焦電素子の破損を監視する「機器異常警報機能」と、電圧降下を監視する「低電源電圧異常警報機能」を搭載。異常検知時にはアラームLEDが連続点灯し、即座に管理者へ異常を通知します。

施工を簡易化するスナップイン方式

ベースユニットとセンサーユニットが分離する構造を採用。ベースの取付と結線を先行して行い、最後にセンサーを押し込むだけで接続が完了するため、高所での作業時間を大幅に短縮できます。

現場に合わせた感度・カウント調整機能

内部のDIPスイッチにより、感度（60%〜120%）や検知パルスカウント（1〜4回）を細かく設定可能。背景温度との差が少ない夏場や、ノイズの多い環境でも最適な検知状態を維持できます。

柔軟なアラームメモリー制御

どのセンサーが発報したかを特定できるメモリー機能を搭載。センサー側でのオートリセット制御と、コントローラ側の警戒/解除に連動する制御の2パターンから運用に合わせて選択可能です。

    選定時に評価したい強み
    省配線化： バスネット方式により、大規模システムでも配線コストを抑制可能。
高信頼性： 自己診断機能により、万が一の故障や断線を放置させない設計。
ピンポイント警戒： スポット型レンズにより、不要なエリアの検知を避け、対象のみを確実捕捉。
メンテナンス性： LEDの点灯パターン（赤・黄）により、現場での障害切り分けが容易。



施工・設置ガイド

取付高さと警戒エリアの関係

本機は取付高さに応じて床面の警戒直径が変化します。設計時は以下の数値を参考にしてください。

取付高さ	警戒範囲（直径）	用途例
2.5m	約 φ 2.0m	一般的な事務室・通路
3.5m	約 φ 2.8m	店舗・エントランス
5.0m	約 φ 4.0m	高天井・吹き抜け（最大）

LEDインジケーターの挙動

表示灯	色	状態	意味
アラーム表示灯	赤	点滅	ウォームアップ中（約1分）
		点灯	警報出力中（約2秒）
		連続点灯	機器異常または電圧不足
メモリー/点検灯	黄	点灯/点滅	発報履歴の保持または通信応答

製品仕様

項目	内容
品名・品番	パッシブセンサー BUS-6805B（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒最大 φ 4 m（取付高さ5m時）、9対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED：ウォームアップ時（点滅）、警報時（2秒点灯）、異常警報時（連続点灯） ※全消灯設定可能
メモリー表示灯	黄色LED：センサー制御時（3分点滅47分点灯）、コントローラ制御時は運用に同期
点検表示灯	黄色LED：警報信号応答時に約2秒点灯（コントローラ点検モード時のみ）
付帯機能	メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1・2・3・4回）
調整範囲	水平15°（ベース取付穴にて）
周囲温度	－15℃〜＋55℃（結露なきこと）
質量・外観	約130g / 樹脂（ブラック）

FAQ

Q：最大で何メートルの高さまで設置できますか？ A：取付高さは最大5.0mまで対応しています。それ以上の高さに設置すると検知感度が著しく低下するため、推奨されません。

Q：一般の防犯コントローラ（接点入力）に接続できますか？ A：いいえ、本機は竹中エンジニアリング製のバスネット専用コントローラに接続するデジタル通信専用モデルです。

Q：赤いLEDがずっと点灯しているのですが故障ですか？ A：赤色LEDの連続点灯は「異常警報」を示します。センサー自体の故障、あるいは供給電圧が7V未満に低下している可能性があります。

Q：ガラス越しの侵入者を検知することはできますか？ A：パッシブインフラレッド方式の特性上、遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。

Q：アドレスの設定方法を教えてください。 A：センサーユニット裏面にある8桁のDIPスイッチを使用し、2進数の合計値で1〜255のアドレスを設定します。出荷時は0（通信不可）ですので必ず設定が必要です。

Q：感度を調整することは可能ですか？ A：はい、内部のDIPスイッチ4番・5番の組み合わせにより、60%・80%・100%（標準）・120%の4段階から選択可能です。

Q：屋外で使用することはできますか？ A：本機は屋内専用です。結露や雨がかりのある場所での使用は故障の原因となるため避けてください。

Q：配線距離の制限はありますか？ A：バスライン全体の総配線長は4,000m以内、最遠端までは1,000m以内としてください。また、接続台数による電圧降下にも注意が必要です。

Q：白いモデルはありますか？ A：はい、型番「BUS-6805B」がホワイト仕様となります。本機「BUS-6805B(BL)」はブラック仕様です。

Q：黄色のLEDは何を意味していますか？ A：主にメモリー（過去の発報履歴）や、コントローラの点検モード時におけるアンサーバック（通信確認）として機能します。

接点入力ユニット

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネットシステム用端末接点入力インターフェース省配線

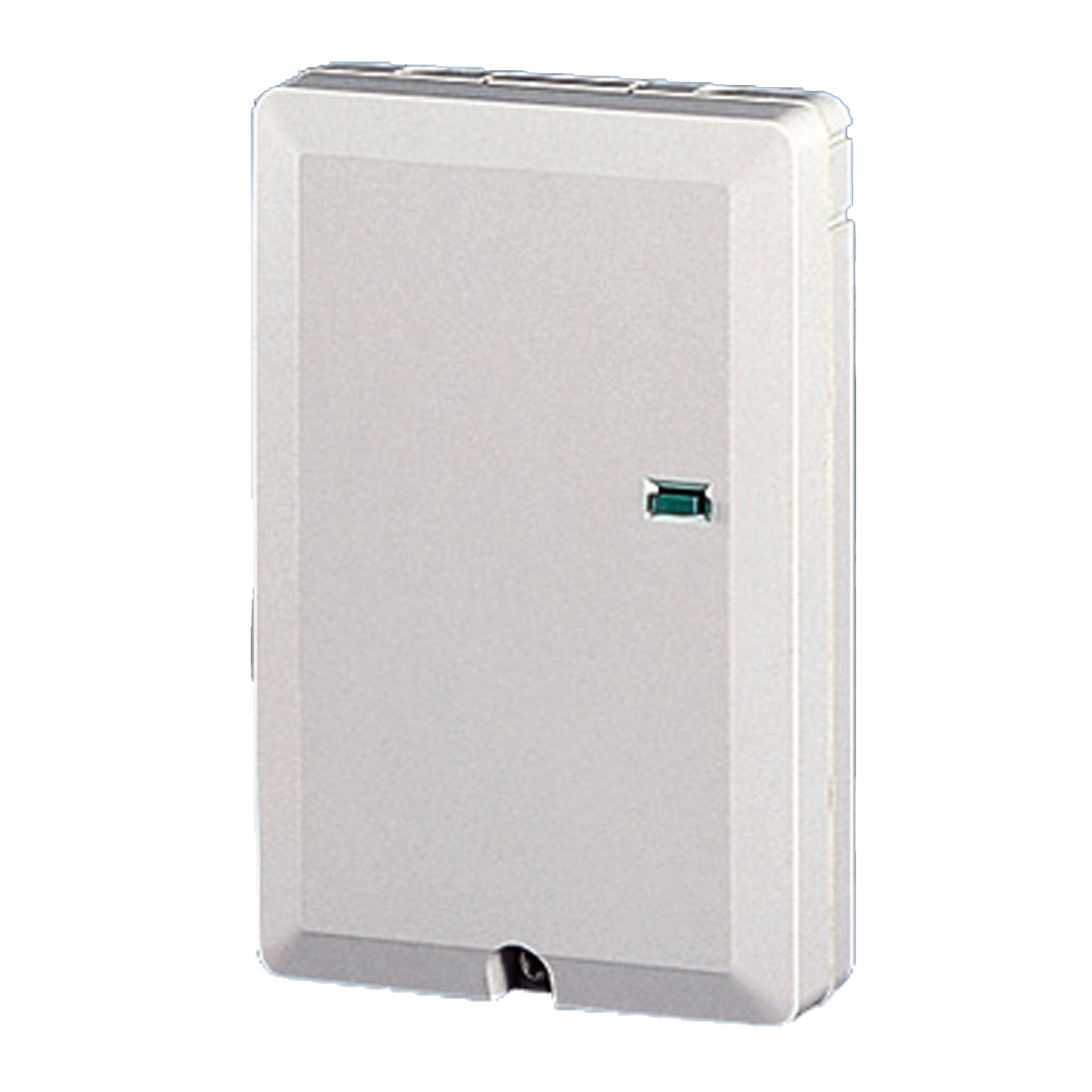

接点入力ユニット BUS-U5

BUS-U5は、接点式のセンサーをバスネットシステムに統合するための5チャンネル接点入力ユニットです。時分割多重伝送方式により、最大5系統の信号をわずか4芯のケーブルで伝送できるため、大規模な防犯・監視システムの施工コストを大幅に削減します。

型番： BUS-U5
入力数： 5入力（a接点/b接点一括切替）
伝送方式： バスネット方式（時分割多重伝送）
主な用途： 接点出力センサーのバス統合、多チャンネル設備監視
設置場所： 屋内専用
電源電圧： DC10〜30V

資料ダウンロード

この製品が向いている用途

接点出力を持つセンサーのバスシステム統合
工場・ビル等の多チャンネル設備監視
長距離配線が必要な防犯システムの省配線化
外部機器のタンパー信号を監視したい現場

導入前に確認したいポイント

屋内専用につき防水・防塵対策は非対応
a接点/b接点の切替は5CH一括設定
バスラインの総配線長（4,000m以内）
電源電圧の降下計算（特に12V運用時）

特長

時分割多重伝送方式による劇的な省配線化

バスネットシステムを採用することで、最大5系統の接点入力をわずか4芯（電源2芯＋信号2芯）の幹線ケーブルでコントローラへ伝送可能です。各センサーからコントローラまで個別に配線する必要がなく、施工工数と材料費を大幅に削減します。

アドレス設定を簡略化する「自動連番割り振り」

DIPスイッチによるアドレス設定は「接点入力(1)」のベースアドレスを指定するだけで完了します。入力(2)〜(5)には内部プロセッサが自動的に連番（設定値+1〜4）を割り振るため、高所や狭所での煩雑なスイッチ設定ミスを防ぎ、セットアップを迅速化します。アドレスの占有は使用するチャンネル数のみに限定できる効率的な設計です。

外部タンパー入力とのシームレスな統合機能

接点入力(5)は、DIPスイッチの設定により通常のセンサー入力から「外部タンパー入力」へと役割を切り替えることができます。外部接続機器のカバー開閉や破壊検知信号をバス網に乗せることができ、単一のユニットでより高度なセキュリティラインを構築可能です。

運用フェーズに合わせて選べる2種類の表示灯モード

5つの個別表示灯（LED）を搭載。歩行テストや動作確認に最適な「メモリー表示モード」と、リアルタイムな結線状態・断線チェックに有効な「入力状態表示モード」を切り替えて使用できます。現場でのトラブルシューティングを強力にサポートします。

システム全体の信頼性を高める異常検知メカニズム

本機は単なる接点伝送だけでなく、本体のカバー開放を検知する「本体タンパー」や、電源電圧が規定値を下回った際の発報機能を備えています。ハードウェアレイヤーの異常をリアルタイムにコントローラへ通知し、システム全体の堅牢性を担保します。また、-25℃〜+60℃の広範囲な動作環境に対応しています。

多チャンネル設備監視に最適な拡張性

BUS-U1の5チャンネル仕様として、効率的な集約が可能です。入力(2)〜(5)はそれぞれ「使用/未使用」をスイッチで選択できるため、現場の接続機器数に合わせた柔軟な運用が可能です。未使用に設定したアドレスはシステム内の他端末へ解放することもできます。

施工性を追求した筐体・端子設計

配線作業がしやすいM3セルフアップ端子を採用。筐体内部にはタンパーやLEDに干渉しない専用の配線ガイドスペースを確保しており、カバーを閉める際のトラブルを防ぎます。また、汎用的な取付ピッチ（83.5mm / 132mm）に対応しており、既存の取付ベースへの適合性も考慮されています。

    選定時に評価したい強み
    施工効率： 4芯ケーブル1本で5入力分の信号を集約伝送。
設定の簡便性： ベースアドレス設定のみで最大5CHの連番が自動生成される。
保守性： LED表示灯により各CHの動作状態や断線を瞬時に把握可能。
信頼性： 自己診断機能（電圧低下・タンパー）による高いシステム維持能力。



施工・設置ガイド

本機は屋内専用端末です。安定稼働のために以下の施工要件を確認してください。

確認項目	設計・施工上の基準
推奨電線	バスラインにはφ0.9mm以上のAE線（OP線）を使用してください。
総配線長	幹線全体の総延長は4,000m以内、最遠端までの距離は1,000m以内としてください。
アドレス管理	1CHのアドレスを設定すると自動で連番を占有します。他端末との重複に注意してください。
設置環境	油煙、湯気、強い電磁ノイズが発生する機器の近くは避けて設置してください。

表示灯（LED）とDIPスイッチ設定

機能設定項目	設定内容と挙動
表示灯モード	OFF：メモリー表示（点検用） / ON：入力状態表示（常時監視・断線確認用）
入力CH選択	入力(2)〜(5)は個別に使用/未使用を選択可能。未使用時はアドレスが解放されます。
入力(5)機能切替	OFF：通常の接点入力 / ON：外部タンパー入力（b接点固定）
接点極性切替	a接点またはb接点を一括で切り替えます（個別切替は不可）。

製品仕様

項目	内容
品名 / 品番	接点入力ユニット / BUS-U5
電源電圧	DC10〜30V (極性あり)
消費電流	25mA
伝送方式	バスネット方式 (時分割多重伝送方式)
伝送信号内容	正常、警報 (接点入力時)、タンパー (カバー開放時)、電圧低下 (電源電圧低下時)
外部接点入力	5入力(a接点/b接点切替式) ※入力(2)〜(5)は選択式 ※入力(5)は接点入力/タンパー入力切替式(タンパー時b接点固定) ※入力(1)〜(5)は接点一括切替式 ※受付応答速度 : 300msec以上 ※入力受付抵抗 : 1kΩ以下
表示灯	[メモリー表示] 接点入力時：赤色点灯(点検モード時) / メモリー時：赤色点灯 [入力状態表示] 開時：赤色点灯
使用可能周囲温度	-25℃ 〜 +60℃ (結露なきこと)
設置場所	屋内専用
配線接続	M3セルフアップ端子式
質量	約270g
外観	樹脂 (ホワイト)
外形寸法	120(W) × 170(H) × 50.7(D) mm

FAQ

Q：アドレスの設定はどのように行いますか？ A：本体内部の8極DIPスイッチを2進数で設定します。接点入力(1)のアドレスを設定すると、入力(2)〜(5)には自動的に連番が割り当てられます。

Q：全てのチャンネルを使わない場合、アドレスは消費されますか？ A：機能設定スイッチで「使用しない」に設定したチャンネルのアドレスは消費されず、他の端末に割り当てることが可能です。

Q：a接点のセンサーとb接点のセンサーを混ぜて接続できますか？ A：いいえ、接点極性の切替は全5チャンネル一括設定となります。接続するセンサーの接点方式は統一してください。

Q：屋外に設置することはできますか？ A：本機は屋内専用（非防水）です。屋外でご使用の場合は、必ず防水・防塵性能のあるプラボックス等に収納してください。

Q：入力(5)を外部タンパーとして使う場合、接点はどうなりますか？ A：外部タンパー設定時は、b接点固定となります。

Q：表示灯（LED）が点灯しっぱなしになるのですが故障でしょうか？ A：機能設定スイッチ1がON（入力状態表示モード）になっていないか確認してください。このモードでは接点が開いている間、LEDが常時点灯します。

Q：電源電圧は何Vまで対応していますか？ A：DC10V〜30Vに対応しています。長距離配線による電圧降下を考慮し、供給元の電圧設定を行ってください。

Q：電圧低下異常はどのタイミングで発報されますか？ A：端子間電圧が約DC10Vを下回ると、入力(1)のアドレスを通じてコントローラへ異常信号が送信されます。

Q：推奨される配線ケーブルは？ A：バスラインには、φ0.9mm以上のAE線またはOP線の使用を推奨しています。

Q：タンパー異常が解除されない原因として何が考えられますか？ A：カバーが完全に閉まっていない、内部配線がタンパースイッチに挟まっている、または外部タンパー入力(5)の設定ミスが考えられます。

コンバータ

SecurityStoreAI — 2026-05-01T14:56:39+09:00

竹中エンジニアリング（TAKEX）バスネットシステム用コンバータワイヤレス中継ユニット最大40台登録

BUS-CV740 コンバータ

BUS-CV740は、小電力型ワイヤレスシステムの無線信号をバスネットシステム（BUS-C800シリーズ専用）へ統合するための高機能コンバータです。ワイヤレスの施工性とバスラインの大規模伝送を融合し、柔軟で堅牢なセキュリティネットワークを構築します。

型番： BUS-CV740
製品名： コンバータ
伝送方式： バスネット方式（時分割多重伝送）
最大登録数： ワイヤレス送信機最大40台
設置場所： 屋内壁掛け式
電源仕様： AC100V または DC10V〜28V（2ウェイ電源）

資料ダウンロード

この製品が向いている用途

大規模施設のハイブリッド防犯システム構築
有線配線が困難な場所へのセンサー増設
バスネットシステムによる集中管理の効率化
既設ワイヤレスシステムのバス統合リプレイス

導入前に確認したいポイント

BUS-C800シリーズコントローラ専用品であること
設置場所の電波環境（100m見通し距離が基準）
電源供給方式（AC100VかDC24Vかの選択）
AE線φ0.9mm以上の適切な配線資材の確保

特長

バスネットシステムとワイヤレスシステムの融合

当社小電力型ワイヤレス送信機の電波を受信し、その信号を個々にバスネットシステムのアドレスに振り分けて伝送します。バスネットシステムの「長距離伝送・多点管理」と、ワイヤレスシステムの「施工の容易さ・柔軟性」を両立し、工期短縮と拡張性を同時に実現します。

最大40台の送信機を個別アドレス管理

1台のコンバータで最大40台までのワイヤレス送信機を登録可能です。各送信機にはバスライン上の個別アドレスが割り当てられるため、大規模なシステムにおいても、どの場所のどのセンサーが反応したかを正確に把握できます。

視認性に優れた液晶ディスプレイ搭載

本体にバックライト付き液晶画面を搭載。機器のアドレス、登録番号、シリアル番号（S/N）、異常内容をテキストで分かりやすく表示します。LEDの点滅パターンだけに頼らない、確実なステータス確認が可能です。

混信を低減する4周波数切替機能

無線の周波数は4種類（F1〜F4）から選択可能です。近隣で他の無線システムが運用されている場合や、複数のコンバータを近接設置する場合でも、チャンネルを分けることで混信のリスクを大幅に低減します。

現場に合わせた3種類の登録方法

送信機からの実報報による「発報登録」、シリアル番号を直接打ち込む「S/N登録」、さらにオプションソフトを用いた「PCによる登録」の3種類から選択できます。設置前・設置後どちらのフェーズでも効率的なセットアップが可能です。

電波環境を可視化するサイトサーベイ機能

点検モードにより、受信レベルをアンテナマークとブザー音で確認できるほか、電波環境点検モードでは空間のノイズレベル（妨害電波）を測定可能です。専門の測定器なしで、最適な設置場所を論理的に選定できます。

4系統の異常報知による高い信頼性

「環境異常（ジャミング検知）」「タンパー異常（カバー開け）」「電池切れ異常」「定期送信異常（機器消失監視）」の4系統の異常監視機能を搭載。無線システムの弱点となりうる妨害や故障を常時監視し、システムの堅牢性を維持します。

AC/DC対応の2ウェイ電源設計

電源はAC100V直結、またはDC10V〜28Vの入力に対応しています。現場の電源環境に合わせて柔軟に配線計画を立てることができ、停電補償が必要な場合にはDC電源によるバックアップ運用も容易です。

    選定時に評価したい強み
    管理能力： 1台で40個のワイヤレス端末を個別のアドレスとしてバスラインへ送出可能。
保守性： 液晶ディスプレイにより、異常箇所のシリアル番号やステータスを即座に特定。
安定性： 妨害電波検知と4周波数切替により、不安定になりがちな無線運用を安定化。
柔軟な配線： バスライン配線距離は最長1,000m、総延長4,000mまで対応可能。



施工・設置ガイド

本機は屋内専用の壁掛け式ユニットです。無線のパフォーマンスを最大化するため、金属面への直付けを避け、周囲に電磁ノイズを発生させる機器（モーター等）から3m以上離して設置してください。また、AC100VとDC給電の併用は故障の原因となるため、必ずいずれか一方のみを接続してください。

確認項目	この製品での考え方
配線資材の選定	通信品質維持のため、φ0.9mm以上のAE線（OP線）を使用してください。
アンテナの向き	λ/4ホイップアンテナは原則として垂直方向に立てて運用してください。
アドレス設定	内部DIPスイッチによるバイナリ加算方式で設定。送信機台数分が連続して予約されます。
混信対策	他の無線機と干渉する場合は、DIPスイッチ1,2で周波数チャンネルを変更してください。

製品仕様

項目	内容
品名	コンバータ
品番	BUS-CV740
電源入力	AC100V 50/60Hz または DC10〜28V（極性あり）
消費電力（消費電流）	4W（75mA）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線設備）
空中線	λ／4ホイップアンテナ
受信可能距離	約100m（見通し距離）
送信機登録可能台数	40台（送信機）
伝送方式	バスネット方式（時分割多重伝送方式）
バスネット伝送信号	正常、警報、タンパー、電圧低下、機器異常（定期送信異常）、環境異常
電源／受信表示灯	2色LED（通電：緑点灯、受信：赤点灯、異常時：赤点滅）
液晶表示	警報、異常発生、登録、消去、点検、電波環境点検、登録内容確認時に表示
内蔵ブザー	操作音、電池切れ警告（20秒周期）、登録エラー、点検受信、モード切替音等（音量固定）
配線接続	端子式
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
付帯機能	周波数切替、電池切れ音報知、定期送信異常出力、タンパー報知、電波環境点検、外部通信機能等
設置場所	屋内・壁掛け式
質量	約600g
外観	樹脂（ホワイト）

FAQ

Q：BUS-C800以外のコントローラでも使用できますか？ A：いいえ、本機はバスネットコントローラBUS-C800シリーズ専用の周辺機器です。

Q：送信機の電池切れはどのように通知されますか？ A：本体の液晶に該当する送信機の情報が表示され、LEDが赤点滅、ブザーが20秒周期で鳴動します。

Q：AC100VとDC24Vの電源を同時に接続しても大丈夫ですか？ A：いいえ、併用は故障の原因となります。必ずどちらか一方のみを供給してください。

Q：受信距離が足りない場合はどうすればよいですか？ A：別売の中継機を設置するか、コンバータ本体の設置位置（高さや向き）を調整してください。

Q：妨害電波があるかどうかを事前に調べることはできますか？ A：はい、「電波環境点検モード」を使用することで、周囲のノイズレベルを液晶のバーで確認可能です。

Q：1台のコンバータに何台まで送信機を登録できますか？ A：最大40台まで登録が可能です。

Q：送信機の登録を消去する際は、すべて一括で行う必要がありますか？ A：いいえ、送信機ごとに個別消去を行うことも、一括で全消去することも可能です。

Q：バスラインの配線距離に制限はありますか？ A：最長端末まで1,000m以内、かつ総配線長4,000m以内（φ0.9mm以上のAE線使用時）となります。

Q：液晶画面を常に消灯しておくことは可能ですか？ A：はい、内部DIPスイッチ5の設定により、通常運用時の液晶表示をオフにすることができます。

Q：以前発生した異常の履歴を確認することはできますか？ A：はい、異常復旧後も液晶表示が点滅として残り、点検モードで過去の履歴を遡ることが可能です。

赤外線センサー

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネットシステム対応赤外線センサー屋外60m警戒

BUS-60XT 赤外線センサー

BUS-60XTは、屋外60mの長距離警戒に対応したバスネットシステム専用の2段ビーム対向型赤外線センサーです。独自の二重変調方式により外乱光に強く、2段ハイパワービームにより霧や豪雨といった悪天候下でも安定した検知性能を発揮します。

型番： BUS-60XT
方式： 近赤外線ビーム遮断方式（2段ビーム対向型）
警戒距離： 屋外60m以内 / 屋内120m以内
主な用途： 外周警戒、重要施設監視、工場・倉庫の敷地境界
通信方式： バスネット方式（2芯配線による省施工・時分割多重伝送）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

広大な敷地を持つ工場の外周警戒
重要インフラ施設の境界監視
バスネットシステムによる多点・長距離警戒
霧や降雪など天候変化の激しい屋外環境

導入前に確認したいポイント

バスネットコントローラとの接続が必要
投受光器間に樹木や障害物がないこと
設置ポールの剛性（1度の傾きが致命的）
長距離配線時の電圧降下（AE線推奨）

特長

省配線・省施工を実現するバスネット方式

バスネットコントローラから2芯の配線で信号伝送と電源供給（または個別電源）を行い、個別に配線を行う手間を大幅に削減。広大な現場でのスター配線やツリー配線が柔軟に行えるため、トータルコストの抑制が可能です。

外乱光に強い「二重変調方式」

TAKEX独自の二重変調方式を採用。朝日・夕日の直射光や、車両のヘッドライト、強力なLED照明などの外乱光と、自機のビームを明確に識別し、誤報を極限まで低減した信頼性の高い警戒を実現します。

悪天候に負けない「2段ハイパワービーム」

感度余裕100倍、距離余裕10倍の圧倒的な出力を誇ります。濃霧、豪雨、降雪などにより赤外線が減衰しやすい環境下でも、安定した受光状態を維持し、環境悪化時の誤動作を防止します。

徹底した防虫・防滴設計（IP55相当）

電線入線口を包み込む「防虫ブッシング」や独自の止水構造を採用。虫の侵入による基板の腐食やショート、雨水の浸入を物理的に遮断します。IP55相当の保護等級で屋外設置でも安心です。

高精度な光軸調整を支えるダブルリング照準機構

照準器に大小二重のリングを採用。作業者が目を近づけた状態でも離した状態でも、視差なく正確な光軸合わせが可能です。60m先の対向機を確実に捉えるための視認性が確保されています。

視認性の高いターゲットカラー

内部構造に高彩度なターゲットカラー（投光器：イエロー、受光器：オレンジ）を採用。遠方からでも機器の種類や調整方向が判別しやすく、現場での作業効率を向上させます。

ツーステップサウンドチェック方式

受光量に応じてビープ音が変化する機能を搭載。受光量が少ない時は断続音、良判定のしきい値を超えると連続音に変わります。テスターを使用できない高所などでも、聴覚的に最適な光軸調整が可能です。

広範囲な水平角度調整とロック機構

光学ユニットの水平調整範囲を±95°に拡大。さらに調整後の光軸を固定するロック機構を装備しており、風による振動や経年による光軸のズレを最小限に抑えます。

耐サージ性能を強化した雷対策設計

誘導雷による故障リスクを低減するため、従来品よりも耐サージ性能を強化。屋外の厳しい環境下でも長期間安定して稼働し続けるための堅牢な回路設計がなされています。

環境に配慮した省エネ・RoHS対応

低消費電流化を追求し、環境負荷を低減。鉛や水銀などの有害物質を排除したRoHS指令に適合しており、企業の環境対策（ESG投資）にも適合する製品です。

    選定時に評価したい強み
    長距離安定性： 60m屋外警戒において100倍の感度余裕。
メンテナンス性： LED表示やサウンドチェック機能が充実。
施工効率： バスネット方式による大幅な配線材削減。
信頼のブランド： TAKEXブランドによる高い検知精度と耐久性。



施工・設置ガイド

本機は精密な光学機器です。長距離警戒のポテンシャルを最大限に引き出すため、以下の施工基準を遵守してください。

確認項目	この製品での考え方
設置高さ	地面からセンサー中心まで約80cmを推奨。
光軸調整の目安	モニター電圧1.6V以上（100kΩ以上のテスター使用時）を確保してください。
配線処理	防虫ブッシングは電線径に合わせてカットし、隙間はコーキング等で処理してください。
チャンネル設定	多段警戒時は、上下で異なる変調周波数（CH）に設定して干渉を防いでください。

製品仕様

項目	内容
品名	赤外線センサー
品番	BUS-60XT
検出方式	近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離	屋外60m以内（屋内120m以内）
距離余裕（最大到達距離）	屋外 10倍（600m）屋内 5倍（600m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階）
電源電圧	DC10〜28V（極性あり）
消費電流	26mA以下（警戒時） 33mA以下（最大時）
伝送方式	バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号	正常：随時警報：警報判定の設定に沿って出力タンパー異常：受光器カバー取りはずし時に出力低電源電圧異常：電源電圧低下時に出力
投光表示灯	通電時：赤色点灯（カバー開時のみ／閉時は消灯）
アラーム／受光感度表示灯	警報出力時：赤色点灯受光感度減衰時：赤色点滅
メモリー／点検表示灯	※運用モード時：赤色点滅（センサー制御）または点灯（コントローラ制御） ※点検モード時：赤色点灯（警報信号応答時）
付帯機能	変調周波数切替、カバー補正、モニター出力、検知応答時間調整、サウンドチェック、アラームメモリー、タンパー、受光感度表示
光軸調整範囲	水平方向：±95°　垂直方向：±10°
使用可能周囲温度	－25℃〜＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造　IP55相当）
配線接続	M3セルフアップ端子式
質量	投光器：約370g　受光器：約400g
外観	樹脂（ワインレッド）

FAQ

Q：屋外で最大何メートルまで警戒できますか？ A：屋外では最大60mまでの警戒が可能です。屋内であれば120mまで対応しています。

Q：バスネットシステム以外のコントローラでも使えますか？ A：本製品はバスネット方式専用です。汎用の接点入力タイプのコントローラには直接接続できません。

Q：霧や雨での誤報が心配です。 A：感度余裕100倍のハイパワービームと二重変調方式を採用しているため、悪天候による誤動作には非常に強い設計となっています。

Q：光軸調整を正確に行うコツはありますか？ A：受光器側のモニター端子にテスターを接続し、電圧が1.6V以上になるよう微調整してください。またサウンドチェック機能による音での確認も併用可能です。

Q：虫が入って故障することはありますか？ A：防虫ブッシングによる密閉構造を採用しており、IP55相当の防塵・防虫性能を備えているため、虫の侵入によるトラブルは最小限に抑えられています。

Q：投光器側のLEDがカバーを閉めると消えてしまいます。 A：故障ではありません。省電力および秘匿性維持のため、カバー閉鎖時は自動的に消灯する仕様です。

Q：検知応答時間はどのように設定すべきですか？ A：通常は全力疾走にも対応できる0.05秒に設定します。鳥や落ち葉の多い環境では0.1秒〜0.25秒に調整して誤報を回避します。

Q：雷による故障対策はされていますか？ A：耐サージ性能を強化しており、誘導雷による故障リスクを低減しています。ただし直撃雷等は保証対象外となります。

Q：配線距離の限界はどのくらいですか？ A：バスラインの最長部端末まで1,000m以内、総延長4,000m以内となります。電圧降下を避けるため適切な太さの電線（AE線等）を使用してください。

Q：1つのバスラインに何台まで接続できますか？ A：コントローラ側の仕様に依存しますが、アドレス設定スイッチで1〜255までのアドレスを個別に設定して識別することが可能です。

赤外線センサー

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）赤外線センサーバスネットシステム専用屋外40m警戒 IP55相当

赤外線センサー BUS-40XT

BUS-40XTは、省配線・省施工を実現する「バスネットシステム」専用の2段ビーム対向型赤外線センサーです。屋外40mの中距離警戒に対応し、独自の二重変調方式とハイパワービームにより、過酷な屋外環境下でも極めて高い信頼性を発揮します。

型番： BUS-40XT
方式： 近赤外線ビーム遮断方式（2段ビーム対向型）
警戒距離： 屋外40m以内 / 屋内80m以内
通信方式： バスネット方式（2芯バスライン伝送）
環境性能： IP55相当（防塵・防滴・防虫設計）
電源： DC10V 〜 28V

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・倉庫の外周警戒
駐車場や資材置き場の侵入監視
バスネットシステムによる広範囲の省配線施工
霧や雪が発生しやすい悪天候環境の屋外警戒

導入前に確認したいポイント

バスネットコントローラとの接続が前提となります
投光器と受光器が対向する位置に設置可能か
地面から約80cmの高さに安定した取付面があるか
樹木や揺れる障害物が光軸上にないか

特長

バスネット方式による劇的な省配線・省施工

コントローラから2芯のバスラインのみで信号伝送と警戒情報の集約が可能です。個別に配線を行う必要がないため、長距離の警戒線を敷設する場合でも配線コストと施工工数を大幅に削減できます。スター配線やツリー配線など、現場に合わせた柔軟なレイアウトが可能です。

外乱光に強い「二重変調方式」

当社独自の二重変調方式と光電変換回路を採用。太陽光の直射や車のヘッドライト、強力なLED照明などの外乱光と自機のビームを正確に識別し、屋外特有の光学的ノイズによる誤動作を極限まで低減。信頼性の高い警戒を実現します。

悪環境下でも安定動作「2段ハイパワービーム」

感度余裕100倍、距離余裕10倍（最大到達距離400m）という圧倒的なハイパワービームを実装。霧や雪、豪雨などの視界不良時でも、受光マージンを十分に確保することで、環境悪化に伴う誤動作や失報を低減します。

内部基板を守る「防虫・防滴設計」

電線を包み込む防虫ブッシング（カットブッシュ）や止水構造により、IP55相当の防塵・防雨・防虫性能を実現。入線口からの虫や水の侵入を防ぎ、基板の腐食や不意のショートから機器を守ります。

調整効率を最大化する「ダブルリング照準機構」

照準器に大小二重のリングを採用。作業者が目を近づけた状態でも離した状態でもパララックス（視差）なく正確な光軸合わせが可能です。調整時間を短縮し、最適な感度設定をスムーズに行えます。

視認性の高い「ターゲットカラー」を採用

機器内部に視認性の高い色（投光器：イエロー、受光器：オレンジ）を採用しました。数十メートル離れた対向位置からでも目視による方向確認や機器種別の特定が容易になり、現場での作業性が大幅に向上しています。

「ツーステップサウンドチェック」でテスターレス調整

受光量に応じてビープ音が変化する機能を搭載。受光量が少ない場合は断続音、良判定を超えると連続音に変化するため、高所に設置する場合やテスターが手元にない場合でも、耳で正確な調整ポイントを確認できます。

広範囲な角度調整と光軸ロック機構

水平方向の調整角度を従来の±90°から±95°へ拡大し、設置の自由度を高めました。また、調整後に光学ユニットを強固に固定できるロック機構を装備。長期運用時の振動による光軸のズレを未然に防止します。

雷サージ対策の強化

誘導雷による被害を低減するため、耐サージ性能を従来品より強化しています。落雷リスクのある屋外環境でも、より安心してシステムを運用いただけます。

環境に配慮した「グリーン設計（RoHS指令）」

鉛、水銀、カドミウムなどの有害物質を排除したRoHS指令に対応。BtoB商材として求められる環境基準をクリアし、持続可能なシステム構築に貢献します。

省エネ設計によるシステム効率の向上

消費電流を低減した低消費電力設計。電源装置の必要容量に余裕が生まれるため、システム全体の電源設計が容易になり、導入コストの最適化にもつながります。

    選定時に評価したい強み
    省施工性： 2芯バスラインによる自由度の高い配線トポロジー。
高マージン： 感度余裕100倍による悪天候への圧倒的な強さ。
メンテナンス性： LEDだけでなく音や視覚的ターゲットによる確実な調整。
耐久性： IP55相当の防雨・防虫構造と強化された耐雷性能。



施工・設置ガイド

誤報を防ぎ、製品の性能を100%引き出すための施工ポイントです。

確認項目	施工の基準と注意点
取付高さ	センサーの中心（レンズ中間）が地面から約80cmになるよう設置してください。
光軸調整	テスターを用いてモニター出力電圧が「1.6V以上」になるポイントで固定することを推奨します。
配線処理	防虫ブッシングを電線径に合わせてカットし、隙間なく密着させてください。
環境対策	光軸上に成長する樹木や揺れる雑草がないか、定期的なメンテナンスを考慮して配置してください。

製品仕様

項目	内容
品名	赤外線センサー
品番	BUS-40XT
検出方式	近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離	屋外40m以内（屋内80m以内）
距離余裕（最大到達距離）	屋外10倍（400m） / 屋内5倍（400m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階切替）
電源電圧	DC10V 〜 28V（極性あり）
消費電流	投光器：8mA / 受光器：22mA以下（警戒時）、29mA以下（最大時）
伝送方式	バスネット方式（時分割多重伝送方式） / 極性あり
伝送信号内容	正常（随時）、警報、タンパー異常（カバー取外時）、低電源電圧異常
投光表示灯（赤色）	通電時：点灯（カバー開時のみ / カバー閉時は消灯）
アラーム/受光感度表示灯	警報出力時：赤色点灯 / 受光感度減衰時：赤色点滅
メモリー/点検表示灯	メモリー表示時：赤色点滅（センサー制御）または赤色点灯（コントローラ制御）点検表示時：赤色点灯（警報信号応答時）
付帯機能	変調周波数切替、カバー補正、モニター出力、検知応答調整、サウンドチェック、アラームメモリー、タンパー、受光感度表示
光軸調整範囲	水平方向：±95° / 垂直方向：±10°
使用可能周囲温度	-25℃ 〜 +60℃（結露・氷結なきこと）
設置場所 / 保護等級	屋内・屋外 / IP55相当（防雨構造）
配線接続	M3セルフアップ端子式
質量	投光器：約370g / 受光器：約400g
外観	樹脂（ワインレッド）

FAQ

Q：バスネット方式とはどのような接続ですか？ A：2芯の信号線（バスライン）で複数のセンサーとコントローラを結ぶ方式です。従来の接点ごとの個別配線に比べ、配線量を大幅に削減できます。

Q：投光器のLEDがカバーを閉めると消えてしまいますが、故障ですか？ A：故障ではありません。仕様により、投光表示灯はカバーを開けている時のみ点灯し、カバーを閉めると自動的に消灯する省エネ・セキュリティ設計となっています。

Q：屋外で雨や霧が発生した場合、誤報は出ませんか？ A：BUS-40XTは感度余裕100倍のハイパワービームを採用しており、視界が遮られるような濃霧や豪雨下でも安定して動作するように設計されています。

Q：アドレス設定とは何ですか？ A：バスネットシステム内で個々のセンサーを識別するための番号設定です。基板上のDIPスイッチを使って1〜255の範囲で重複しないように設定します。

Q：検知応答時間はどのように設定すべきですか？ A：通常は全力疾走にも対応できる0.05秒に設定します。鳥や飛来物による誤報が多い環境では、0.1秒や0.25秒へと調整することで回避可能です。

Q：光軸調整が正しくできているか確認する方法は？ A：受光器のモニタージャックにテスターを接続し、電圧が1.6V以上であることを確認してください。またはサウンドチェック機能で最高音になる位置に調整します。

Q：近接して複数台設置する場合、干渉しませんか？ A：4段階の変調周波数切替（チャンネル切替）機能を備えています。隣接するセンサー間でチャンネルを変えることで、赤外線の回り込みによる干渉を防げます。

Q：電源の極性はありますか？ A：はい、あります。電源およびバスラインにはプラス・マイナスの極性がありますので、配線図に従って正しく結線してください。

Q：虫が侵入して故障することはありませんか？ A：IP55相当の防虫・防滴設計に加え、配線口を密閉するカットブッシュを採用しているため、虫の侵入による基板腐食やショートのリスクを最小限に抑えています。

Q：設置高さの推奨はありますか？ A：レンズの中心が地面から約80cm前後になる高さを推奨しています。これは人間の胴体を確実に検知し、小動物による誤報を避けるための標準的な高さです。

赤外線センサー

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）赤外線センサーバスネット対応屋外・屋内両用

BUS-20XT 赤外線センサー

バスネットシステム対応。2芯配線で施工性を極めた対向型赤外線センサー。

BUS-20XTは、省配線・省施工を追求したTAKEXバスネットシステム専用の2段ビーム赤外線センサーです。従来の個別の信号線が不要となり、2芯のバスラインのみで構築可能。近距離警戒や狭小地でも高い信頼性を発揮するプロ仕様のセキュリティデバイスです。

型番BUS-20XT
検出方式近赤外線ビーム遮断方式（2段ビーム対向型）
警戒距離屋外20m以内 / 屋内40m以内
保護等級IP55相当（防雨構造）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の外周・窓際のセキュリティ強化
商業施設の駐車場・搬入口の監視
バスネットシステムによる多拠点一括管理
配線コストを抑えたい長距離・大規模施工

導入前に確認したいポイント

TAKEXバスネットコントローラとの接続が前提です
屋外20mを超える警戒には上位機種をご検討ください
投光器・受光器の両方に電源供給が必要です

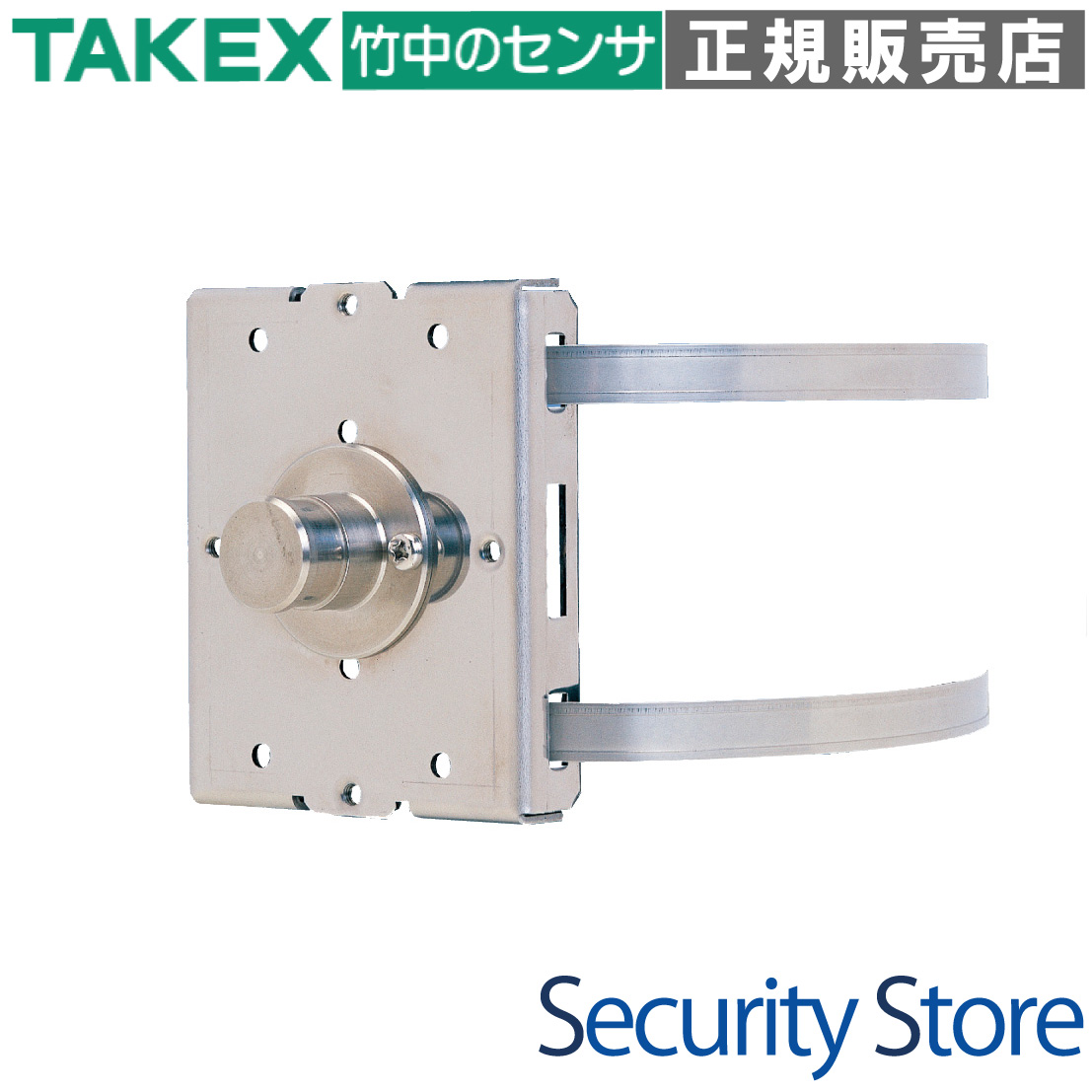

取付ポールの径（φ42〜49mm）をご確認ください

特長

バスネット方式による劇的な省配線・省施工

専用のバスライン（2芯）で信号伝送を行うため、各センサーからコントローラまで個別に警報線を引く必要がありません。分岐も自由に行えるため、大規模な現場でも配線コストと工数を大幅に削減できます。

外乱光の影響を最小限に抑える二重変調方式

独自の二重変調方式と光電変換回路を搭載。太陽光や車のヘッドライトといった強力な外来光とセンサー自身のビームを正確に識別し、屋外環境下での誤報を極限まで低減します。

悪天候時も安定稼働する2段ハイパワービーム

感度余裕100倍、距離余裕10倍（最大到達200m）を誇る強力なビームを採用。霧、雪、豪雨などの視界不良時でも、ビームの減衰に負けることなく安定した警戒状態を維持します。

徹底した低消費電流化による省エネ設計

回路設計の最適化により消費電流を低減。電源装置の負荷を軽くし、システム全体の電源容量設計に余裕を持たせることが可能になりました。運用コストの低減にも寄与します。

環境負荷を低減するグリーン設計（RoHS指令対応）

鉛や水銀など、環境に有害な物質を排除したRoHS指令に対応。長期間使用する産業用機器として、環境配慮と品質を両立させています。

IP55相当の防塵・防滴・防虫設計

電線を包み込む防虫ブッシングや独自の止水構造を採用。虫の侵入や雨水の侵入による基板の腐食、ショートを未然に防ぎ、過酷な屋外環境でも長寿命を実現します。

調整時間を短縮するダブルリング照準機構

照準器に二重リングを採用したことで、光軸合わせの際の視認性が向上。目を離した状態でも中心を捉えやすく、施工時の微調整にかかる時間を大幅に短縮できます。

遠距離からの視認性を高めるターゲットカラー

投光器にイエロー、受光器にオレンジの視認性の高い内部カラーを採用。離れた場所からでもセンサーの向きを判別しやすく、スピーディーな設置作業をサポートします。

テスターレス調整を可能にするツーステップサウンドチェック

受光量に応じてビープ音が変化。不足時は断続音、良好時は連続音、最良時は高音の連続音でお知らせします。テスターを持ち込めない高所や狭所でも、音だけで正確な光軸調整が可能です。

柔軟な設置を可能にする広範囲な角度調整とロック機構

水平方向の調整範囲を±95°に拡大。さらに調整後の光学ユニットを物理的に固定するロック機構を装備し、振動や強風による光軸ズレを防止します。

屋外設置の安心感を高める強化された雷対策

誘導雷による被害を最小限に抑えるため、耐サージ性能を従来品より強化。雷による故障リスクを低減し、インフラとしての信頼性を高めています。

    選定時に評価したい強み
    施工性の高さ：2芯バス配線により、スター・ツリー配線が混在する複雑な現場でも容易に構築可能。
耐環境性能：IP55相当の密封構造と二重変調方式により、屋外の過酷な条件下でも誤報が極めて少ない。
メンテナンス性：サウンドチェック機能やターゲットカラーにより、専門工具がなくても現場での状態確認が容易。
信頼のブランド：警備・防犯の現場で圧倒的なシェアを持つTAKEX（竹中エンジニアリング）の基幹モデル。



施工・設置ガイド

確実な検知性能を維持するために、以下のガイドラインに従って施工してください。

項目	設置のポイント・注意事項
取付高さ	センサーの中心が地上80cm前後になるように設置してください。
光軸調整	モニタージャックにテスターを接続し、1.6V以上（DC）になるよう微調整してください。
配線距離	バスラインの総延長は4,000m以内、最長端末までは1,000m以内に収めてください。
チャンネル設定	多段警戒や直線警戒を行う場合は、干渉を避けるため4段階の周波数切替を活用してください。

トラブルシューティング

症状	主な原因と対策
投光表示灯が点灯しない	カバーを閉じていませんか？（仕様上、カバー閉鎖時は消灯します）。電源の極性も確認してください。
アラーム表示灯が点滅	受光感度が低下しています。カバーの清掃または光軸の再調整を行ってください。
誤報が頻発する	樹木の揺れが光軸を遮っていないか、または取付支柱にガタつきがないか確認してください。
通信異常（点検表示灯不動）	バスラインの極性間違い、またはアドレス設定の重複がないか確認してください。

製品仕様

品名	赤外線センサー
品番	BUS-20XT
検出方式	近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離	屋外20m以内（屋内40m以内）
距離余裕（最大到達距離）	屋外 10倍（200m）屋内 5倍（200m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階）
電源電圧	DC10〜28V（極性あり）
消費電流	20mA以下（警戒時） / 27mA以下（最大時）
伝送方式	バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号	正常：随時警報：警報判定の設定に沿って出力タンパー異常：受光器カバー取りはずし時に出力低電源電圧異常：電源電圧低下時に出力
投光表示灯	通電時：赤色点灯（カバー開時のみ／閉時は消灯）
アラーム／受光感度表示灯	警報出力時：赤色点灯受光感度減衰時：赤色点滅
メモリー／点検表示灯	運用モード時：メモリー表示灯（赤色点滅/点灯）点検モード時：点検表示灯（警報信号応答時に赤色点灯）
付帯機能	変調周波数切替、カバー補正、モニター出力、検知応答時間調整、サウンドチェック、アラームメモリー表示、タンパー、受光感度表示
光軸調整範囲	水平方向：±95°　垂直方向：±10°
使用可能周囲温度	－25℃〜＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造　IP55相当）
配線接続	M3セルフアップ端子式
質量	投光器：約370g　受光器：約400g
外観	樹脂（ワインレッド）

FAQ

従来の接点出力型センサーとの最大の違いは何ですか？最も大きな違いは配線方式です。2芯のバスラインだけで信号伝送と電源供給（一部）を行えるため、大規模なシステムでも配線を劇的に簡略化できます。また、各センサーの個別状態をコントローラで一元管理できます。

電源供給はどのように行いますか？投光器にはDC10〜28Vの電源線を接続します。受光器には電源線に加えて、コントローラからのバスライン2芯を接続する必要があります。

霧や雪の日でも誤動作しませんか？ 2段ハイパワービーム（距離余裕10倍）を採用しているため、ある程度の霧や降雪による減衰には耐えられます。ただし、完全に見通せないほどの濃霧や猛吹雪の場合は受光感度低下の可能性があります。

虫の侵入による故障が心配です。本製品は防虫ブッシングと止水構造を採用したIP55相当の設計です。電線導入口からの虫の侵入を物理的にブロックし、基板を保護するため、屋外でも安心して設置いただけます。

光軸調整にテスターは必須ですか？ツーステップサウンドチェック機能があるため、テスターなしでも「良判定」の確認は可能です。ただし、最高の感度余裕を確保し長期安定稼働させるためには、モニタージャックを使用したテスターによる数値調整を強く推奨します。

カバーを閉めるとLEDが消えるのですが、正常ですか？正常な仕様です。投光表示灯は「カバーが開いている時のみ」点灯します。これは夜間の隠密性を保つための設計です。

推奨される設置高さは？地面からセンサー中央までが約80cmになるように設置するのが標準的です。これは人間の胴体部を確実に捉え、小動物や跨ぎ・潜り抜けを最小限にするための推奨値です。

複数のセンサーを並べて設置しても干渉しませんか？はい、変調周波数切替機能（4チャンネル）を使用することで、隣接するセンサー同士の光の回り込みによる干渉（相互干渉）を防ぐことができます。

アラームメモリー機能とは何ですか？複数のセンサーがある現場で、夜間にどのセンサーが反応したかを後から特定できる機能です。発報したセンサーの表示灯が点灯/点滅し続けるため、原因箇所の特定が容易になります。

バスラインにはどのような電線を使えばいいですか？ φ0.9mm（0.64mm2）以上のAE線（警報用ポリエチレン絶縁ビニルシースケーブル）の使用を推奨します。

セキュリティコントローラバスネットシステム

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネットシステムセキュリティコントローラ時分割多重伝送方式

BUS-C630-3 セキュリティコントローラバスネットシステム

BUS-C630-3は、時分割多重伝送方式（バスネット方式）を採用した、中・大規模施設向けの高機能セキュリティコントローラです。最大30台の端末機器をわずか2芯の信号線で統合管理でき、従来の接点式に比べ圧倒的な省配線と施工の柔軟性を実現。多点数のセンサー情報を高速かつ確実に伝達し、複雑なゾーン管理や遠隔監視をスマートに構築します。

型番： BUS-C630-3
製品名： セキュリティコントローラバスネットシステム
伝送方式： 時分割多重伝送方式（ポーリング方式）
接続台数： 最大30台
主な用途： 大規模ビル、工場、倉庫、商業施設等の多点警備管理
設置環境： 屋内壁掛

資料ダウンロード

この製品が向いている用途

多層階ビルの各フロア一括警備管理
広大な敷地を持つ工場・倉庫のセンサー統合
配線コストを抑えたいリニューアル物件
将来的な端末の追加・レイアウト変更が予想される現場

導入前に確認したいポイント

接続する端末（センサー等）がバスネット対応機種か
電源線と信号線（バスライン）の系統設計
設置場所が屋内（非防水）であることの確認
外部制御盤との接点仕様（a接点/b接点）の整合性

特長

圧倒的な省配線・省施工を実現するバスネット方式

コントローラと最大30台の端末機器を、2芯のバスライン（信号線）のみで並列接続可能です。従来のリレー接点式のように各センサーから個別に配線を引き回す必要がなく、現場の構造に合わせたツリー配線やスター配線が自由に行えます。これにより、配線コストの削減だけでなく、施工工期の大幅な短縮を可能にします。

高速応答を実現するポーリング方式

コントローラから各端末へ順次呼びかけを行う「ポーリング方式」を採用。1台あたりの伝送速度は約8〜16msecと非常に高速で、最大30台を接続した状態でも約240msecという極めて短いサイクルでシステム全体の監視を完了します。リアルタイム性が求められるセキュリティ現場において、遅延のない確実な情報伝達を支えます。

最大1,000mの長距離伝送と柔軟なトポロジー

推奨配線（φ0.9mm AE線以上）を使用することで、最長1,000m、総配線長4,000mまでの長距離伝送に対応します。配線の分岐に制限がないため、大規模な敷地や複雑なビル構造においても、理想的なルートでのシステム構築が可能です。終端抵抗などの複雑な設定も不要です。

独立した電源設計による安定運用

コントローラと各端末の電源は、必ずしも同一系統である必要はありません。各フロアやエリアごとに個別の電源装置（DC12V/24V）から給電することが可能なため、長距離配線による電圧降下の影響を最小限に抑え、安定したシステムパフォーマンスを維持できます。

論理的なグループ管理（ゾーン制御）

物理的な配線接続に縛られず、コントローラ側の設定のみで最大30台の端末を1〜6の任意のグループに割り当てることができます。オフィスのレイアウト変更やテナント入れ替え時も、再配線工事を行うことなく、フロントパネルの操作だけで警備エリアの変更が完結します。

豊富なバスネット端末機器のラインナップ

パッシブセンサー、シャッターセンサー、外周用赤外線センサーなど、セキュリティ用途に不可欠な7シリーズ・33機種の端末機器が用意されています。これらすべての端末を共通の伝送ラインに混在させて接続できるため、あらゆる現場ニーズに柔軟に対応します。

バイパス機能によるメンテナンス性の向上

特定の端末を一時的に監視対象から除外する「バイパス設定」を搭載。故障したセンサーの切り離しや、改装工事中のエリアのみを除外した運用が、配線操作なしで容易に行えます。バイパス中はLEDが点滅し、設定漏れを管理者に警告します。

詳細な自己診断とステータス表示機能

各端末の通信異常、電源電圧の低下、タンパー（カバー開放）などを個別に検知。フロントパネルのLEDインジケーターにより、どのアドレスでどのような異常が発生しているかを一目で特定できるため、保守点検の効率が飛躍的に向上します。

    選定時に評価したい強み
    施工性の高さ： 2芯バスラインによる自由な分岐配線で工期を短縮
運用の柔軟性： 配線変更なしでグループ設定やバイパス設定が可能
信頼の伝送： 高速ポーリングによる確実な発報検知
拡張性： 33機種の豊富な端末を同一ラインに増設可能



施工・設置ガイド

本機は屋内壁掛専用です。施工時は以下の点に留意してください。

取付位置： 誤操作防止のため、床面から1m以上の高さに設置してください。
配線材： 通信の安定性を確保するため、φ0.9mm（断面積0.64mm2）以上の警報用AE線またはOP線を推奨します。
ノイズ対策： 動力盤やインバータ機器、大型トランス等のノイズ源からは離して設置してください。
電源極性： DC電源およびバスラインには極性があります。結線ミスは故障の原因となるため、通電前に必ず再確認を行ってください。

DIPスイッチ設定詳細

スイッチNo.	機能	OFF (下)	ON (上)	出荷時
1	モード切替	運用モード	点検モード	OFF
2	出力一括切替	b接点 (NC)	a接点 (NO)	OFF
3	警戒/解除入力	開時警戒	閉時警戒	OFF
4	パネル表示	点灯	消灯 (電源以外)	OFF

製品仕様

項目	内容
品名・品番	バスネットコントローラ BUS-C630-3
電源電圧	DC10.5〜28V（極性あり）
消費電流	700mA
接続可能端末数	30台
伝送方式	バスネット方式（時分割多重伝送方式）
配線長（φ0.9mm時）	最長部：1,000m、総配線長：4,000m、分岐部：制約なし
伝送速度	約8〜16msec／1台
警戒／解除入力	a接点／b接点切替式
接点出力内容	グループ警報出力（1〜6）、ループ出力、システム異常出力、タンパー出力
出力接点定格	無電圧半導体接点 AC/DC30V・0.25A（a/b一括切替式）
メモリーバックアップ	あり（不揮発性メモリー）
使用可能周囲温度	-15℃ 〜 +55℃（結露なきこと）
設置場所	屋内（壁掛式）
質量	約1,400g
外観材質	樹脂（ホワイト）
外形寸法	H340 × W240 × D54mm

FAQ

Q：バスラインに使用できる電線の種類は何ですか？ A：警報用AE線（またはOP線）の使用を推奨します。通信距離を確保するため、線径はφ0.9mm（0.64mm2）以上のものを使用してください。

Q：配線の分岐（スター配線やツリー配線）は可能ですか？ A：はい、可能です。バスネット方式は分岐に制約がなく、現場の構造に合わせて柔軟に配線いただけます。

Q：既存の一般的なセンサー（接点出力タイプ）を接続できますか？ A：直接は接続できません。バスネット対応センサーを使用するか、接点入力型のバスネット中継機を介して接続する必要があります。

Q：30台以上の端末を接続したい場合はどうすればよいですか？ A：本機1台あたりの上限は30台です。31台以上になる場合は、コントローラを複数台導入してシステムを分割してください。

Q：端末の電源はどこから供給すべきですか？ A：コントローラの電源端子から送り配線することも可能ですが、電圧降下を防ぐため、遠方の端末には付近の電源装置から個別に給電することを推奨します。

Q：特定のセンサーだけアラームが鳴らないように設定できますか？ A：「バイパス設定」機能を使用することで、特定のアドレスの端末をシステムから一時的に除外することが可能です。

Q：断線が発生した場合、どの場所で切れたか分かりますか？ A：コントローラのLED表示により、通信が途絶えた端末のアドレスを特定できるため、どの区間で異常が発生しているかの切り分けが容易です。

Q：設定した内容は停電時に消えてしまいますか？ A：いいえ、不揮発性メモリーを搭載しているため、登録情報やグループ設定などは停電しても保持されます。

Q：a接点とb接点の出力を個別に分けることはできますか？ A：いいえ、本機の接点出力はDIPスイッチ2によって「全出力一括」で切り替わる仕様です。個別設定はできません。

Q：警報の履歴（メモリー）を消去する方法を教えてください。 A：システムを解除状態にした後、フロントパネル右下の「メモリクリア」ボタンを2秒以上長押ししてください。

セキュリティコントローラバスネットシステム

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）セキュリティコントローラバスネットシステム省配線最大30端末

BUS-C730-3 セキュリティコントローラバスネットシステム

BUS-C730-3は、独自の「バスネット方式（時分割多重伝送方式）」を採用し、多数の防犯センサーを効率的に一括管理できる法人向けセキュリティコントローラです。2芯のバスラインのみで最大30台の端末を接続可能で、広大な敷地や多層階ビルにおける配線コストの劇的な削減と、高度な個別アドレス管理を両立します。

型番： BUS-C730-3
製品名： セキュリティコントローラバスネットシステム
伝送方式： バスネット方式（時分割多重伝送方式）
最大接続数： 30端末（アドレス 1〜30）
主な特長： 個別アドレス警報出力（1〜30）搭載、長距離1,000m伝送
設置場所： 屋内壁掛

資料ダウンロード

この製品が向いている用途

大規模工場や倉庫の外周警備
多層階オフィスビルのフロア別管理
商業施設のテナント別防犯システム
配線スペースが限られた既設ビルへの導入

導入前に確認したいポイント

本機は屋内専用です。屋外設置はできません。
バスラインには指定のAE線（φ0.9mm以上）を推奨します。
電源はDC10.5〜28Vの供給が必要です。
接続する端末がバスネット対応機種であることを確認してください。

特長

1. 時分割多重伝送による圧倒的な省施工・省配線

従来のリレー接点方式では、センサーごとに個別の配線をコントローラまで引き回す必要がありましたが、本システムは2芯の共通バスラインを並列に接続するだけで構築可能です。これにより、配線材の削減だけでなく、施工工数も大幅に短縮できます。

2. 高精度なポーリング方式による高速情報交換

コントローラから各端末へアドレスを指定して呼びかける「ポーリング方式」を採用。1台あたり約8msecという非常に高速な伝送速度を実現しており、最大30台接続時でもわずか約240msecで全端末の状態を確認可能です。遅延のない確実な警備運用を支えます。

3. 最大30台の端末を個別・グループで柔軟に管理

最大30台の端末を接続でき、コントローラ側の設定のみで1〜6の任意グループに割り当てることができます。現場のレイアウト変更やゾーン分けの変更が必要になった際も、物理的な配線工事をやり直すことなく柔軟に対応できるフレキシビリティを備えています。

4. 最長1,000mの長距離伝送と自由な配線設計

φ0.9mm以上の配線材使用時、コントローラから最長部まで1,000m、システム総配線長は4,000mまで対応。分岐に制限がないため、建物の形状に合わせたスター配線やツリー配線が自由に行えます。終端抵抗（ターミネーター）も不要です。

5. 現場でのトラブルを最小限に抑える高度な自己診断機能

バスラインの断線や端末の故障、供給電圧の低下を常に監視。異常が発生した際は「システム異常表示灯」が点灯し、どのアドレスで問題が起きているかをLEDの点滅で即座に特定できるため、保守メンテナンス時間を大幅に短縮します。

6. BUS-C730-3限定：全30アドレスの個別接点出力を搭載

下位モデル（C630-3）との決定的な違いとして、1〜30の全アドレスに対応した個別接点出力を標準装備しています。どのアドレスが発報したかを外部の警備装置や監視カメラシステム、自動通報機へ詳細に引き渡すことが可能です。

7. 柔軟な電源設計による電圧降下対策

コントローラと端末の電源を必ずしも同一にする必要はありません。エリアごとに個別の電源装置から給電することが可能なため、大規模な現場でも電圧降下を気にすることなく、安定したシステムを構築できます。

8. 豊富なバスネット対応端末ラインナップ

パッシブセンサー、赤外線センサー、シャッターセンサーなど、屋内・外周を問わず30機種以上の豊富な端末機器が用意されています。これらをすべて共通の伝送ラインに混在させて接続できるため、トータルな警備システムが容易に実現します。

    選定時に評価したい強み
    管理能力： 30台のセンサーの状態を個別に把握し、個別に接点出力が可能。
施工性： 分岐制限なしのバス配線により、どんな複雑な建物構造にも対応。
信頼性： 不揮発性メモリーによる設定バックアップと、緻密な異常検知ロジック。
運用性： バイパス機能により、故障端末や特定エリアを一時的に除外した運用が可能。



LED表示ステータス詳細

表示灯	点灯・点滅の意味
アドレス番号(緑)	点灯：登録済・正常 / 点滅：通信異常・タンパー・電圧低下
アドレス警報(赤)	点灯：警戒中の発報 / 点滅：警報メモリー / 早い点滅：BUS-D1出力中
警戒/解除(赤/緑)	赤点灯：警戒中 / 緑点灯：解除中 / 赤緑交互：点検モード
システム異常(赤)	点灯：通信断線や電圧低下などの異常発生中 / 点滅：異常メモリー
タンパー(赤)	点灯：本体カバー開放、または端末のカバー開放を検知

内部スイッチ設定 (DIP SW)

SW番号	機能	OFF (下)	ON (上)
1	モード切替	運用モード	点検モード（登録・設定時）
2	出力一括切替	b接点 (NC)	a接点 (NO)
3	警戒入力切替	開時警戒	閉時警戒
4	パネル表示	点灯	消灯（防犯カモフラージュ）

製品仕様

項目	内容
品名・品番	バスネットコントローラ BUS-C730-3
電源電圧	DC10.5〜28V（極性あり）
消費電流	800mA
接続可能端末数	最大30台（アドレス1〜30）
伝送方式	バスネット方式（時分割多重伝送方式）
伝送速度	約8〜16msec ／ 1台
最大伝送距離	最長部：1,000m / 総配線長：4,000m（φ0.9mm AE線使用時）
通信内容	コントローラ→端末：表示灯制御、ループ状態、警戒状態端末→コントローラ：正常、警報、タンパー、電圧低下、機器異常
入力	警戒／解除入力（a接点／b接点切替式）
出力	グループ警報出力（1〜6）個別アドレス警報出力（1〜30）ループ出力 / システム異常出力 / タンパー出力 ※無電圧半導体接点　a/b一括切替式　AC/DC30V・0.25A
メモリーバックアップ	あり（不揮発性メモリー）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内（壁掛式）
質量	約1,600g
外観 / 材質	ホワイト / 樹脂
寸法 (H×W×D)	340mm × 240mm × 54mm

FAQ

Q：推奨される配線材は何ですか？ A：警報用AE線またはOP線のφ0.9mm（断面積0.64mm2）以上を推奨します。これにより最長1,000mの通信が担保されます。

Q：配線の分岐方法に制限はありますか？ A：制限はありません。送り配線（数珠つなぎ）、スター配線、ツリー配線など、現場の構造に合わせて自由に分岐可能です。

Q：BUS-C630-3との違いは何ですか？ A：最大の違いは「個別アドレス警報出力（1〜30）」の有無です。C730-3は30台の各端末の状態を個別に接点出力できます。

Q：接続した端末が1台だけ通信エラーになります。原因は何ですか？ A：該当端末への電源未供給、バスラインの極性逆接続、または端末側のアドレス設定重複が考えられます。

Q：終端抵抗（ターミネーター）は必要ですか？ A：本システムでは終端抵抗は不要です。

Q：屋外に設置できますか？ A：いいえ、本機は屋内専用です。屋外に設置する場合は、防水・防塵性能のあるプラボックス等に収納してください。

Q：警報メモリーを消去する方法を教えてください。 A：システムを「解除」状態にした後、フロントパネル右下の「メモリクリア」ボタンを2秒以上長押ししてください。

Q：端末の登録はどのように行いますか？ A：DIPスイッチ1を「点検モード」にし、基板上の「登録」ボタンを長押しすることで、接続されている端末が自動認識されます。

Q：バイパス機能とは何ですか？ A：故障したセンサーや、改装工事等で一時的に警戒から外したい端末を、ソフトウェア的にシステムから除外する機能です。

Q：電源極性を逆に接続するとどうなりますか？ A：本機は起動しません。必ずテスターで極性を確認してから接続してください。

組込型接点入力ユニットバスネット専用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX / 竹中エンジニアリング組込型接点入力ユニットバスネット専用防犯・セキュリティ機器

BUS-U5-SC 組込型接点入力ユニットバスネット専用

省配線・省施工を追求した高速多重伝送システム「バスネット」に対応した、5点接点入力用の組込型ユニットです。

無電圧接点の各種センサーやスイッチをバスラインへ統合し、システム全体の配線コストを大幅に削減します。コンパクトな基板設計により、既存のハウジングや盤内への組み込みが極めて容易な法人向けプロフェッショナルモデルです。

型番： BUS-U5-SC
製品名： 組込型接点入力ユニットバスネット専用
伝送方式： バスネット方式（時分割多重伝送方式）
収容数： 最大5系統（無電圧接点入力）
設置環境： 盤内・ハウジング内専用（組込型）
主な特長： 自動アドレッシング、電圧監視機能、タンパー切換対応

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

バスネットシステムによる省配線構築
既存の盤内・キャビネットへの入力増設
複数の防犯センサーの一括管理
長距離配線が必要なセキュリティ現場
施工工数を削減したい大規模プロジェクト

導入前に確認したいポイント

バスネット対応コントローラが必要（専用品）
組込型のため防水・防塵筐体が必要
全5入力はa接点/b接点の一括切替制
アドレス重複を防ぐための設計管理
JST製XAコネクタの圧着工具・部材

特長

バスネット統合による劇的な省配線化

本機は時分割多重伝送方式「バスネット」を採用しており、複数の接点信号をわずか数本のラインで伝送します。従来の1対1配線に比べ、配線量と施工時間を劇的に削減し、メンテナンス時の配線管理も簡素化します。

5チャンネルの柔軟な接点入力

1台で最大5系統の無電圧接点入力を収容可能です。a接点（N.O.）とb接点（N.C.）はDIPスイッチにより一括で切り替えられ、接続するセンサーの仕様に合わせて柔軟に設定できます。

カスケード・マルチプレクス（自動アドレッシング）

接点入力(1)のアドレスを設定するだけで、入力(2)〜(5)のアドレスが自動的に連番で割り振られる独自のロジックを搭載しています。現場でのスイッチ設定ミスを抑制し、設定作業のスピードを向上させます。

省スペースを極めたコンパクトな組込設計

幅120mm、高さ87.5mm、奥行23mmの極めてコンパクトなサイズを実現。ステンレス製の電着黒塗装仕上げの基板は、TAKEX製品のハウジング内や市販のキャビネット内へスムーズにマウント可能です。

高度なタンパー（破壊検知）切替機能

入力(5)は、通常の防犯入力としての役割だけでなく、設定により「外部タンパー入力」として機能させることが可能です。機器本体の破壊やカバー開放などの異常を、独立した重大アラームとしてコントローラへ伝送できます。

アドレス解放機能によるシステム最適化

使用しない入力端子を内部設定で「無効」にすることで、その端子に割り当てられるはずだったアドレスをシステム上で解放できます。限られたアドレスリソースを他のデバイスに有効活用できる、設計自由度の高い仕様です。

個別表示灯による迅速なステータス確認

各入力チャンネルに対応した赤色LED表示灯を装備しています。センサーの動作状況を端末側で直接確認できるため、施工時の導通点検や障害発生時の切り分け作業が迅速に行えます。

システムを守る自己診断・電圧監視機能

本機は供給電圧を常に監視しており、配線抵抗による電圧降下や電源異常を検知すると「電源電圧異常」信号をコントローラへ送出します。完全なシステムダウンに至る前に対処が可能な、高い信頼性を誇ります。

    選定時に評価したい強み
    施工効率： 自動連番アドレス設定により、設定工数を大幅に削減。
信頼性： 電圧低下監視機能を備え、BtoBの現場に求められる保守性を確保。
拡張性： 使用しないアドレスを解放し、最大255アドレスを効率的に運用可能。
耐久性： -25℃〜+60℃の広い動作温度範囲で、過酷な環境（盤内）に対応。



施工・設置ガイド

本機は精密な電子基板を用いた組込型機器です。必ず専用の盤内、または防水性のあるハウジング内に設置してください。

確認項目	この製品での考え方・注意点
取付ピッチ	102mm（ダルマ穴形状）。M4またはφ4のビスで固定してください。
配線方式	JST製XAコネクタを採用。確実な接続と省スペース化を実現しています。
伝送距離	最遠端まで1,000m、総延長4,000m以内（バスネット規定に準ずる）。
接点論理	a接点/b接点はユニット内一括切替。混在させることはできません。

製品仕様

項目	内容
品名 / 品番	組込型接点入力ユニット / BUS-U5-SC
電源電圧	DC10〜30V（極性あり）
消費電流	25mA
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常、警報（接点入力時）、電圧低下（電源電圧異常時）
外部接点入力	5入力（a接点/b接点一括切替式） ※入力(2)〜(5)は使用設定により選択式 ※入力(5)は接点入力/タンパー入力切替可能（タンパー時はb接点固定）
受付応答速度	300msec以上
入力受付抵抗	1kΩ以下
表示灯（LED）	[メモリー表示] 接点入力時：赤色点灯（点検モード時）、メモリー時：赤色点灯 [入力状態表示] 接点開時：赤色点灯
使用可能周囲温度	-25℃ 〜 +60℃（結露なきこと）
設置場所	盤内（ハウジング内）専用
配線接続方式	コネクタ接続式（JST製XAコネクタ）
質量	約210g
外観材質	ステンレス（電着黒塗装）

FAQ

Q：a接点とb接点のセンサーを混ぜて接続できますか？ A：いいえ、できません。本ユニットの接点切替は5入力一括となっております。異なる接点論理のセンサーを使用する場合は、別のユニットを用意するか、センサー側の接点仕様を統一してください。

Q：アドレスの設定はどのように行いますか？ A：基板上の8極DIPスイッチを使い、2進数で接点入力(1)のアドレスを設定します。入力(2)以降は設定したアドレスから自動的に連番で割り当てられます。

Q：5チャンネルすべてを使わない場合はどうすればいいですか？ A：機能設定スイッチにより、使用しない端子を「OFF（使用しない）」に設定できます。これにより無駄なアドレス消費を防ぎ、他機器への割り当てが可能になります。

Q：入力(5)のタンパー設定とは何ですか？ A：入力(5)を通常のセンサー入力ではなく、機器の蓋の開閉などを検知する「タンパー信号」として扱う機能です。この設定時、入力(5)は独立したアドレスを持たず、入力(1)のタンパー異常として伝送されます。

Q：バスネット以外のシステムで使用できますか？ A：本製品はバスネット（時分割多重伝送方式）専用ユニットです。汎用の接点伝送器としては使用できず、必ずバスネット対応コントローラとの組み合わせが必要です。

Q：電源電圧が低下した場合、どのようになりますか？ A：DC10V付近まで低下すると、自己診断機能が作動し、コントローラ側へ電圧低下の異常信号を送信します。これにより不具合の早期発見が可能です。

Q：LEDが点灯しません。故障でしょうか？ A：機能設定スイッチで「使用しない」に設定されているチャンネルのLEDは点灯しません。また、モード設定が「メモリー表示」になっている場合、運用状態によっては点灯しないため、まずは「入力状態表示」モードで物理的な動作をご確認ください。

Q：屋外にそのまま設置できますか？ A：できません。本機は防水構造を持たない基板露出型の「盤内専用」モデルです。屋外で使用する場合は、必ず防雨構造のハウジングやプラボックス内に収容してください。

Q：配線距離の制限はありますか？ A：バスネット全体の規定として、最遠端まで1,000m以内、総延長4,000m以内となります。また、電源の電圧降下を防ぐため、複数台接続時は1台あたりの許容距離が短くなる点に注意が必要です。

Q：コネクタは付属していますか？ A：通常、専用のJST製XAコネクタ用ハウジングとコンタクトを使用して現場で加工していただく仕様です。推奨電線はAWG20（0.95mm2相当）です。

ガラス破壊センサーバスネット専用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX バスネットシステム専用ガラス破壊センサー非接触超音波方式

BUS-G2000 ガラス破壊センサーバスネット専用

「バスネットシステム」に完全対応した、非接触超音波集音方式のガラス破壊センサーです。2種類の超音波帯域を解析する高度なアルゴリズムにより、環境ノイズとガラス破壊音を正確に判別。スリムな筐体設計により、従来のセンサーでは困難だった狭い隙間への設置も可能にしました。

型番： BUS-G2000
方式： 非接触超音波集音方式（2種類帯域検出）
伝送方式： バスネット方式（時分割多重伝送）
最大警戒距離： フロント方向 8m / 水平方向 7m
主な用途： 窓ガラス、ショーケースの破壊監視（無人警戒専用）
電源： DC9〜28V（バスライン経由または外部電源）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや店舗の窓ガラス監視
貴金属店・博物館のショーケース防犯
ブラインドやカーテンがある窓際への設置
バスネットシステムによる統合監視現場

導入前に確認したいポイント

必ず「無人状態」での警戒に使用すること
防犯ガラスやフィルム貼付ガラスは対象外
3m以内に換気扇やベル等の音源がないか
バスネット専用のため単体動作は不可

特長

デュアル超音波帯域検出テクノロジー

板ガラスが破壊される際に発生する固有の「破壊音（超音波帯域）」をターゲットとしています。単一ではなく2種類の異なる超音波帯域を同時に検出・解析する回路を採用することで、金属同士の衝突音や鍵束の落下音といった環境ノイズを効果的に排除し、極めて高い信頼性を実現しています。

設置場所を選ばない超スリム形状

奥行をわずか45mm、厚みを最小限に抑えたスリムなデザインを採用。従来モデル（BUS-G1200）と比較して奥行が約1/4となっており、窓ガラスとカーテン・ブラインドの間のわずかな隙間にも干渉することなくスマートに設置可能です。

クラス最大級の警戒エリアをカバー

スリム型ガラス破壊センサーとしては最大級の警戒距離を誇ります。垂直（フロント）方向に最大8m、水平方向に7mの広範囲を1台でカバー。広いオフィスや大型のショーケースが並ぶ店舗でも、効率的な配置が可能です。

スクリューレス端子台による迅速な施工

配線接続にはネジ締めの不要なスクリューレス端子台を採用しました。被覆を剥いた電線を差し込むだけで確実にロックされるため、高所での作業負担を大幅に軽減し、施工ミス（ネジの締め忘れ等）も未然に防ぎます。

パッシブ（受動）型センシングのメリット

センサー自体から超音波を発信しない受動タイプのため、同一空間に複数台を設置してもセンサー同士の干渉が一切起こりません。長大なガラス面に対して、必要な数だけ自由に併設して密度を高めることができます。

3色LEDによる詳細なステータス診断

赤（アラーム）、黄（メモリー/点検）、橙（環境）の3色LEDを搭載。通常の警報表示だけでなく、設置環境に問題（ノイズ源）がないかを示す「環境表示」や、過去の発報を確認できる「メモリー表示」により、現場でのメンテナンス性を向上させています。

高度な自己診断・フェイルセーフ機能

内部回路の破損やマイクの異常を常時監視する自己診断機能を搭載。万が一の故障時には赤色LEDの連続点灯と信号出力で異常を知らせます。また、供給電圧が規定値を下回った際の「低電源電圧監視」も備えたプロ仕様です。

いたずらを防ぐタンパースイッチ

ベースユニットからセンサー本体が取り外されたり、ロックネジが緩んだりした場合に「タンパー異常信号」を出力。物理的な破壊工作や不正な取り外しを即座に検知し、システムの無効化を防ぎます。

    選定時に評価したい強み
    高精度： 2帯域解析による誤報の徹底排除
柔軟性： スリム設計でブラインド内側にも設置可能
信頼性： 施工後も環境ノイズを可視化できる橙色LED
効率性： 1,000m（総延長4,000m）の長距離バス配線に対応



LED表示・動作状態マトリクス

LED	動作ステータス	詳細・意味
赤色LED	点灯（約2秒）/ 点滅 / 連続点灯	警報検知で点灯。チェックモード時は点滅。機器異常時は連続点灯し警告します。
黄色LED	点滅・点灯 / 同期点灯	警報後のメモリー表示。コントローラの設定に基づき警戒/解除と連動します。
橙色LED	点灯・消灯	環境表示灯。チェックモード時にノイズやテスト波を検知すると点灯します。

製品仕様

項目	仕様内容
品名	ガラス破壊センサー
品番	BUS-G2000
伝送方式	バスネット方式（時分割多重伝送方式）
検出方式	超音波集音方式（2種類帯域検出）
警戒エリア	距離方向：8m 拡がり方向：7m
エリア調整範囲	垂直方向：30°（5°ピッチ）水平方向：±4°（ベース取付穴にて）
電源電圧	DC9〜28V（極性あり）
消費電流	25mA以下
伝送信号	正常、警報（検知時）、タンパー（取り外し時）、電圧低下、機器異常
アラーム表示灯	赤色LED：チェックモード時点滅 / 警報時点灯 / 機器異常時連続点灯（設定でON/OFF可）
メモリー/点検表示灯	黄色LED：センサー制御（最大50分）またはコントローラ制御に同期
環境表示灯	橙色LED：環境異常時・感度確認時に点灯（チェックモード時のみ）
付帯機能	チェックモード機能、ノイズ軽減設定機能、自己診断機能、タンパー機能
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内：天井面・壁面
配線接続	スクリューレス端子台
質量 / 外観	約120g / 樹脂（ホワイト）
外形寸法	W200 × H32 × D45mm

FAQ

Q：強化ガラスや防犯ガラスにも使用できますか？ A：いいえ、本製品は普通板ガラス（厚さ3mm〜10mm程度）の破壊音を想定しています。防犯ガラスや飛散防止フィルムを貼ったガラスは破壊時に十分な超音波が発生しないため、検知対象外となります。

Q：人がいる部屋で使用しても問題ありませんか？ A：原則として「無人警戒状態」での運用を推奨します。生活音や人の移動に伴うノイズ（金属音、足音、物の落下音）を破壊音と誤認する可能性があるため、在室時の警戒は誤報の原因となります。

Q：カーテンやブラインドがある場合の設置方法は？ A：必ず「ガラス面とカーテンの間」に設置してください。カーテンがセンサーを遮ると、ガラスの破壊音がマイクまで届かず検知できなくなります。

Q：バスネット以外のシステム（他社コントローラ等）に接続できますか？ A：本製品はバスネットシステム専用の通信プロトコルを使用しているため、専用のバスネット対応コントローラ以外では動作しません。

Q：1本のバスラインに何台まで接続できますか？ A：コントローラ側の仕様によりますが、バスラインの総延長は4,000m以内、端末までの最大距離は1,000m以内（AE線0.9mm使用時）に収める必要があります。

Q：橙色LED（環境表示灯）がチェックモードで点灯しました。どうすればいいですか？ A：設置環境に高いレベルの超音波ノイズ（換気扇、エアコンの風音、外部の騒音など）が存在しています。感度を下げるか、ノイズ源から3m以上離して移設してください。

Q：配線に使う電線の指定はありますか？ A：φ0.9mm以上のAE線（またはOP線）を推奨します。LANケーブルのような細い線材は電圧降下や通信エラーの原因となるため避けてください。

Q：センサーのアドレス設定はどのように行いますか？ A：基板上のアドレス用DIPスイッチを使用します。1, 2, 4, 8...という2進数のスイッチを加算して、コントローラで認識させる固有の番号を設定します。

Q：赤色LEDがずっと点灯したままになっています。 A：自己診断機能により「機器の故障」を検知している状態です。電源の再投入でも復旧しない場合は、本体の交換が必要です。

Q：定期点検の方法を教えてください。 A：別売のガラスチェッカー（EG-2000）を使用し、チェックモードにしたセンサーに対して擬似的な破壊音を送信することで、感度と通信のテストが可能です。

拡張出力ユニット

SecurityStoreAI — 2026-05-01T14:56:39+09:00

竹中エンジニアリング（TAKEX）バスネットシステム拡張出力ユニットセキュリティ周辺機器屋内用

BUS-CE860 拡張出力ユニット

BUS-CE860は、バスネットコントローラ「BUS-C800」シリーズ専用の拡張出力ユニットです。1台で60点の無電圧接点を追加でき、大規模なセキュリティ監視現場における個別アドレス報知やグループ別警戒出力の集約に最適です。

型番： BUS-CE860
製品名： 拡張出力ユニット
対応システム： BUS-C800シリーズ（Ver.1.5以降）
最大拡張点数： 単体60点 / システム最大510点（8台接続時）
出力方式： 無電圧半導体接点（a/b接点切替可能）
設置環境： 屋内壁掛け式（-15℃〜+55℃）

資料ダウンロード

この製品が向いている用途

大規模工場のエリア別警報出力集約
マルチテナントビルのフロア別警戒管理
多数のセンサーとカメラ・警報灯の連動
防災センター等への個別信号出力

導入前に確認したいポイント

上位コントローラ（BUS-C800）のファームウェアVer.
DC12V/24V電源供給能力の確認
設置場所の通信ケーブル配線ルート
必要とする接点出力点数とブロック構成

特長

最大510点の接点出力を実現する圧倒的な拡張性

標準で30点の接点出力を持つコントローラBUS-C800に対し、本機を接続することで1台につき60点の出力を拡張可能です。最大8台までのデイジーチェーン接続に対応しており、システム全体で最大510点（コントローラ30点＋拡張出力60点×8台）という大規模な接点出力を単一のコントローラから取り出すことができます。

独立した「デュアルブロック・アーキテクチャ」

搭載されている60点の出力は、30点ずつ「Aブロック」と「Bブロック」に物理的・論理的に分割されています。各ブロックごとに異なる動作設定が可能で、例えば「Aブロックは個別のアドレス警報」「Bブロックはエリアごとの警戒/解除出力」といった柔軟な運用を1台のユニットで完結させることが可能です。

多種多様な出力モードへの対応

現場の要求に応じ、グループ別警報、グループ別警戒/解除状態のほか、個別アドレス単位での「警報」「タンパー」「環境異常」「システム異常」を出力できます。DIPスイッチの設定により、アドレス帯域（1〜255）やグループ帯域（1〜100）を任意に割り当てることが可能です。

信頼性と耐久性を両立した無電圧半導体接点

出力部には機械的なリレーではなく、無電圧半導体接点を採用しています。物理的な摩耗による接点寿命を心配する必要がなく、チャタリングの発生もないため、長期間にわたって極めて安定した信号伝達を保証。BtoBの重要施設管理において高い信頼性を発揮します。

施工・保守を効率化するインテリジェント設計

前面のLEDインジケーターにより、電源状態だけでなく上位機器との通信ステータスを一目で確認可能です。また、出力端子にはスクリューレス端子を採用しており、多数の配線が必要な現場でも、ドライバー一本で確実かつスピーディーな結線作業が行えます。

万全の自己診断機能と異常出力

本機自体のカバー開閉を監視するタンパー出力に加え、上位コントローラとの通信異常を検知する通信異常出力端子を標準装備しています。これらを警備信号として上位盤に接続することで、ユニット自体の破壊や断線、電源喪失を即座に把握できる死活監視体制を構築できます。

    選定時に評価したい強み
    大規模対応： 8台連結により最大510点の接点出力を統合管理可能。
柔軟な設定： 30点ごとのブロック単位で異なる出力ロジックを混在可能。
高メンテナンス性： スクリューレス端子の採用により施工時間を大幅に短縮。
安定性： 物理接点のない半導体出力により、高頻度の動作でも劣化なし。



施工・設置ガイド

本機は屋内壁掛け専用です。約1.5kgの重量があるため、壁面の補強材を確認し、付属のネジで確実に固定してください。配線時には電源の電圧降下に注意し、DC10.5V〜28Vの範囲内で動作するよう設計してください。

確認項目	この製品での考え方
上位コントローラ設定	BUS-C800側の「外部通信モード」を「拡張出力」に設定する必要があります。
配線距離	φ0.65mmの電話線使用時で、通信距離最大1,000mまで対応可能です。
接点論理	内部DIPスイッチ（スイッチ7）により、a接点とb接点を一括で切り替えられます。
通信速度	標準38400bps。コントローラ側の設定と一致させる必要があります。

製品仕様

項目	内容
品名 / 品番	拡張出力ユニット / BUS-CE860
電源電圧	DC10.5〜28V（極性あり）
消費電流	200mA以下
接点出力点数	60点（ブロックA：30点、ブロックB：30点）
接点方式 / 定格	無電圧半導体接点 / AC/DC30V・0.25A（抵抗負荷）
接点動作設定	ブロック単位で選択：・グループ別警報出力（1〜100）・グループ別警戒出力（1〜100）・個別アドレス出力（1〜255）※警報/タンパー/環境異常/システム異常より選択
通信異常出力	無電圧半導体b接点（正常時：閉、異常時・電源非通電時：開）定格：AC/DC30V・0.25A
タンパー出力	無電圧半導体b接点（カバー閉時：閉、カバー開時・電源非通電時：開）定格：AC/DC30V・0.25A
電源表示灯	緑色LED（点灯：正常、点滅：通信異常、消灯：電源断）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所 / 質量	屋内（壁掛け式） / 約1,500g
外形寸法 / 外観	W240 × H340 × D54 (mm) / 樹脂（ホワイト）

FAQ

Q：BUS-CE860は何台まで連結できますか？ A：最大8台までデイジーチェーン（数珠つなぎ）形式で接続可能です。

Q：コントローラBUS-C800の全アドレスを出力できますか？ A：はい、最大連結時にはアドレス255点、グループ100点の情報をすべて接点出力することができます。

Q：出力接点のa接点/b接点の切り替えは可能ですか？ A：はい、各ブロックのDIPスイッチ（スイッチ7）で一括して切り替えが可能です。

Q：通信異常時、どのようになりますか？ A：本体の緑LEDが点滅し、通信異常出力端子が「開」になります。

Q：接点出力に使用できる電線の種類は？ A：スクリューレス端子のため、単線（φ0.4〜1.2mm）または、より線（0.2〜1.0mm2）が使用可能です。

Q：電源はどこから供給すればよいですか？ A：DC10.5V〜28Vの電源装置から供給してください。渡り配線も可能ですが電圧降下にご注意ください。

Q：特定のグループの警戒状態だけを出力できますか？ A：はい、ブロック設定を「グループ別警戒出力」にし、対象のグループ帯域を指定することで可能です。

Q：屋外に設置することはできますか？ A：いいえ、本製品は屋内専用です。屋外には設置しないでください。

Q：旧型のコントローラでも使用できますか？ A：BUS-C800シリーズのファームウェアVer.1.5以降（外部通信モード設定があるもの）で使用可能です。

Q：タンパー出力はどのような時に動作しますか？ A：本機のカバーが開けられた時、および本機への電源供給が断たれた時に出力されます。

ネットワーク対応接点転送装置

SecurityStoreAI — 2026-05-01T14:56:39+09:00

中央電子（CEC）接点転送装置リモートI/O IPv6/IPv4対応 IPsecセキュア通信

ND-ST01 ネットワーク対応接点転送装置

既存のIPネットワークを活用し、離れた場所へ接点信号をセキュアかつ低コストで転送する、双方向対応のリモートI/O装置です。

ND-ST01は、8点の無電圧接点入力と8点の無電圧接点出力を備え、ネットワーク経由で信号をリアルタイム転送します。専用線の敷設が不要になるため、広大な工場敷地内や多拠点間のアラーム監視・設備制御の省配線化に最適です。

型番： ND-ST01
製品名： ネットワーク対応接点転送装置
入出力点数： 接点入力 8点 / 接点出力 8点
通信プロトコル： IPv4/IPv6 デュアルスタック、IPsec対応
電源： AC100V 50/60Hz
主な用途： 遠隔監視、設備制御、アラーム一括管理

資料ダウンロード

仕様書（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・ビル内のアラーム信号の遠隔転送
既存LANを活用した設備のON/OFF遠隔操作
多拠点間の異常信号一括監視（WAN経由）
配線工事が困難な場所への接点移設

導入前に確認したいポイント

ネットワーク環境（IPv4またはIPv6）
接点入力の形式（無電圧接点/オープンコレクタ）
接続先の接点容量（DC30V 1A以内）
設置場所の温度環境（-10℃〜+50℃）

特長

8対8の双方向接点転送を実現

1台のND-ST01に8系統の入力と8系統の出力を装備しています。対向で2台設置することで、A地点のセンサー入力をB地点で出力し、同時にB地点の操作スイッチの状態をA地点で受け取るといった双方向通信が可能です。

既存のIPネットワークを利用した省配線化

専用の信号線を敷設することなく、社内LANや既存のネットワークインフラを活用してシステムを構築できます。AC100V電源とLAN配線があればどこでも増設・移設が可能なため、施工コストを劇的に抑えられます。

運用にパソコン不要の自律動作

初期設定時こそパソコンが必要ですが、通常運用時は本機単体で動作します。OSのフリーズやアップデートによるシステム停止のリスクを排除し、24時間365日の安定稼働を実現します。

高度なセキュリティ機能「IPsec」搭載

ビジネス用途で不可欠なIPsecによる暗号化通信に対応。接点情報や制御データがネットワーク上で盗聴・改ざんされるのを防ぎ、強固なセキュリティ環境下でリモートI/Oを運用できます。

最大8箇所へのマルチポイント転送

1対1の通信だけでなく、1台のND-ST01から最大8台の転送先装置へ同時に信号を送り出すことができます。大規模な施設での一斉アラーム通知などに威力を発揮します。

現場での確認が容易な状態表示LED

本体前面パネルに、各接点の入力・出力状態をリアルタイムで表示するLEDを搭載。ネットワークを介した接続試験や、トラブル時の切り分けが現場で直感的に行えます。

多彩な異常通知機能

ネットワーク障害などで転送が失敗した際、物理的なアラーム出力に加え、電子メール送信、SNMPトラップ、遠隔コマンド発行など複数の手段で管理者に即座に通知します。

最大10,000件のロギング機能

接点の入出力イベントを内部メモリに最大10,000件まで記録可能。いつ、どの接点が動作したかを後から詳細に解析でき、保守・運用のエビデンスとして活用できます。

    選定時に評価したい強み
    高い汎用性： IPv4/IPv6デュアルスタック対応で、最新のネットワーク環境にも適応。
信頼の国内設計： 中央電子株式会社（CEC）による高品質な設計と製造体制。
長距離対応： AWG22ケーブル使用時、接点入力部で最大500mまでの配線が可能。
管理効率： Webブラウザから全設定が可能。SNMP対応で統合管理も容易。



製品仕様

項目	仕様内容（ND-ST01）
外形寸法	215(W) × 160(D) × 40(H) mm（突起部除く）
質量	約0.6 kg
定格電源 / 消費電力	AC100V 50/60Hz / 8W
動作環境条件	温度：-10℃ 〜 +50℃ ／湿度：10%RH 〜 90%RH（結露なきこと）
接点入力	8点（フォトカプラ入力、駆動電流10mA） TTLオープンコレクタ（24V）／無電圧接点に対応内部24V電源内蔵、GND共通
接点入力配線	外部配線最大許容抵抗値 50Ω（AWG22で500mまで）
接点出力	8点（リレー接点出力、ノーマルオープンのみ）
接点出力容量	DC30V 1A以内（抵抗負荷時）、最小電流 1mA
アラーム出力	1点（通信断通知用、リレー接点、DC30V 1A以内）
通信インタフェース	100Base-TX / 10Base-T（RJ45コネクタ）
設定用ポート	CONSOLE（RS232、D-sub 9ピン）
LED表示	POWER、LINK、TX/RX、100M、DI、DO、ALM
適合規格	VCCI-classA、電気用品安全法（PSE）
主な機能	接点転送（再送/定期転送）、ロギング（1万件）、IPsec、電子メール通報、SNMP v1、Webサーバ、NTP、遠隔コマンド、ping機能
添付品	接点入出力用コネクタ各1、AC電源ケーブル(2.5m)、アース線(2m)、操作工具、ゴム足、CD-ROM、導入手引き、保証書

FAQ

Q：ND-ST01は何をする装置ですか？ A：離れた場所にある接点信号（スイッチやセンサーの状態）を、既存のLANやインターネットを通じて別の場所に設置したND-ST01へ転送し、そこで実際の接点を出力させる装置です。

Q：運用中にパソコンを常に接続しておく必要がありますか？ A：いいえ、必要ありません。初期設定時のみパソコンを使用しますが、通常運用は本機が自律して動作します。

Q：何km先まで接点を送ることができますか？ A：IPネットワーク（LAN/WAN）がつながる場所であれば距離に制限はありません。拠点間通信（VPNや固定IP利用）により、県外や海外への転送も可能です。

Q：セキュリティ面で不安がありますが、対策はされていますか？ A：はい、通信データを暗号化するIPsecに対応しているほか、パスワード認証やアクセス可能なIPアドレスの制限機能を備えています。

Q：ネットワークが切れた場合はどうなりますか？ A：本体のアラーム出力接点が動作し、管理者に物理的に通知できます。また、設定によりメール送信やSNMPトラップによる通知も可能です。

Q：1対1の通信しかできませんか？ A：いいえ、1台の送信元から最大8台の受信機へ同時に信号を転送するマルチポイント転送に対応しています。

Q：接点入力にどのような機器を接続できますか？ A：無電圧接点出力（リレー）を持つセンサーや、TTLオープンコレクタ出力を持つ電子機器を接続できます。

Q：履歴は確認できますか？ A：はい、最大10,000件の入出力履歴を本体内に保存でき、WebブラウザやFTP経由で確認・取得が可能です。

Q：IPv6環境でも使用できますか？ A：はい、IPv4/IPv6デュアルスタックに対応しており、最新のインフラ環境でもそのまま導入いただけます。

Q：AC100V以外の電源で動作しますか？ A：本モデル（ND-ST01）はAC100V専用です。付属の電源ケーブルで直接コンセントから受電します。

接点入力ユニットバスネット

SecurityStoreAI — 2026-05-01T14:56:39+09:00

竹中エンジニアリングバスネット専用ユニット接点入力変換防犯システム用

BUS-U1 接点入力ユニットバスネット専用

BUS-U1は、汎用的な接点出力を持つセンサーやスイッチを「バスネットシステム」に統合するためのインターフェースユニットです。高度な時分割多重伝送方式により、配線コストを大幅に削減しながら、各端末の「警報・タンパー・電圧異常」を個別に監視することを可能にします。

型番： BUS-U1
製品名： 接点入力ユニット（バスネット専用）
伝送方式： バスネット方式（時分割多重伝送）
主な用途： ガラス破壊センサー、マグネットスイッチ、面警戒型パッシブセンサーのバス接続
設置場所： 屋内専用
電源電圧： DC9V 〜 30V（極性あり）

資料ダウンロード

この製品が向いている用途

大規模施設でのセンサー配線集約
既存のa接点/b接点センサーのデジタル化
長距離配線が必要な防犯システム
個別端末の故障・異常を集中管理したい現場

導入前に確認したいポイント

バスネット専用コントローラが必要です
設置は屋内限定となります（非防水）
アドレス設定（1〜255）の重複確認
最長1000m（総延長4000m）の配線制限

特長

時分割多重伝送による効率的なネットワーク構築

独自のバスネットアーキテクチャ（時分割多重伝送方式）を採用。1対の通信線と電源線を共有するバス配線により、従来のスター型配線と比較してケーブル敷設コストと工数を劇的に削減します。最大255台の端末を管理可能です。

インテリジェントな状態監視インターフェース

単なる信号伝送に留まらず、ユニット自体の「カバー開放（タンパー）」や「電源電圧の異常低下」をリアルタイムで検知・伝送します。システム全体のダウンを防ぎ、メンテナンスの迅速化に貢献します。また、センサー異常も正確に把握できます。

a接点・b接点の物理スイッチ切替機能

接続するセンサーのリレー仕様に合わせて、a接点（N.O.）とb接点（N.C.）をスライドスイッチひとつで切り替え可能です。あらゆるメーカーの防犯センサーや接点出力機器を柔軟にバスネットワークに組み込めます。

現場での確認を容易にするメモリー表示機能

警戒中に発生した警報履歴を保持するメモリー機能を搭載しています。コントローラの解除時に発報したユニットの赤色LEDが点灯するため、複数設置されたセンサーの中からどこで異常があったかをひと目で特定でき、保守性を高めます。また、点検モード時の動作確認もLEDで容易に行えます。

広範な電圧対応と低消費電力設計

DC9Vから30Vまでの幅広い電圧入力に対応。長距離配線による電圧降下が懸念される現場でも、安定した動作を維持します。消費電流も11mA以下と極めて低く、電源装置への負荷を最小限に抑えています。

施工性を追求した筐体設計

壁面マウントに適した23mmの薄型設計に加え、背面・上下左右の5箇所に配線用ノックアウトを配置。露出配線からスイッチボックス埋込まで、現場の状況に合わせた柔軟な施工が可能です。端子台は作業効率の良いM3セルフアップ式を採用しています。

    選定時に評価したい強み
    信頼性： 自己診断機能（電圧監視・タンパー）による高いシステム維持力。
汎用性： a接点/b接点の切替により、接続するセンサーを選ばない。
省施工： バス配線による幹線統合で、大規模案件ほどコストメリットが拡大。
メンテナンス性： 発報履歴をLEDで保持するため、事後の現場確認がスムーズ。



施工・設置ガイド

本機は屋内専用です。動力盤や高圧トランスなど、電磁ノイズの発生源から離して設置してください。また、バスラインにはφ0.9mm以上のAE線またはOP線を使用してください。

確認項目	施工・運用のポイント
配線トポロジー	1000m（最長端末まで）、総延長4000m以内を厳守。
電圧降下対策	DC12V使用時、φ0.9mm配線で20台接続なら最大200mが目安。
アドレス設定	8ビットDIPスイッチにて1〜255を個別に割り当て（0は使用不可）。
タンパー保護	カバーを閉め、下部のロックネジを確実に締めることで機能します。

製品仕様

項目	内容
品名	接点入力ユニット
品番	BUS-U1
接点入力	1入力（NC/NO切替式）
電源電圧	DC9〜30V（極性あり）
消費電流	11mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常 / 警報（接点入力時出力） / タンパー（カバー開放時） / 電圧低下（電源電圧低下時）
外部接点入力	1入力（a接点/b接点切替式）
表示灯（赤色LED）	接点入力時：点灯（点検モード時） / メモリー時：点灯
使用可能周囲温度	-25℃〜+60℃（結露なきこと）
設置場所	屋内専用
配線接続	M3セルフアップ端子式
質量	約80g
外観	樹脂（ホワイト）
外形寸法	W64 × H120 × D23 mm （取付ピッチ 83.5mm）

FAQ

Q：BUS-U1を単体で使用することはできますか？ A：いいえ、本機は「バスネットシステム」専用のユニットですので、信号を受信するための専用コントローラが必要です。

Q：アドレス設定の「0」は使用できますか？ A：使用できません。アドレスは1〜255の範囲で設定してください。0のままでは通信を行いません。

Q：屋外に設置することは可能ですか？ A：本機は屋内専用仕様です。防水構造ではありませんので、屋外での使用は避けてください。

Q：配線に使用する電線の種類に指定はありますか？ A：φ0.9mm以上のAE線またはOP線（ポリエチレン絶縁ケーブル）を推奨します。

Q：LEDが消灯しているのは正常ですか？ A：はい。通常運用中は隠密性を確保するため消灯しています。点検モード時やメモリー表示時のみ点灯します。

Q：供給電圧が9Vを下回るとどうなりますか？ A：本機が「電圧低下異常」を検知し、コントローラへ異常信号を伝送します。

Q：a接点とb接点の切り替えはどのように行いますか？ A：基板上にある「接点入力切替スイッチ」を物理的にスライドさせることで切り替え可能です。

Q：タンパー異常が解除されません。 A：カバーがベースにしっかり密着しているか、また下部のロックネジが最後まで締められているか確認してください。

Q：バスラインの総配線距離に上限はありますか？ A：コントローラから最遠端末までが1000m以内、全ての配線の合計（総延長）が4000m以内である必要があります。

Q：どのようなセンサーが接続できますか？ A：無電圧のリレー接点出力（a接点またはb接点）を持つセンサーであれば、メーカーを問わず接続可能です。

シャッターセンサーバスネット専用近赤外線ビーム反射方式

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）シャッターセンサー BUSNET専用防犯・セキュリティ

BUS-S3 シャッターセンサーバスネット専用近赤外線ビーム反射方式

汎用型バスラインシステム「BUSNET」に完全対応した、シャッター監視専用の高精度センサーです。配線工数を大幅に削減しながら、個別の異常特定が可能なネットワーク型セキュリティを実現します。

型番： BUS-S3
製品名： シャッターセンサーバスネット専用近赤外線ビーム反射方式
検出方式： ダブルビーム近赤外線反射方式（投光6本・受光2本）
主な用途： 倉庫、ガレージ、店舗シャッターのこじ開け・破壊監視
設置場所： 屋内専用（シャッター巻取りケース、鴨居など）
通信方式： 時分割多重伝送方式（バスネット専用）

資料ダウンロード

この製品が向いている用途

大規模倉庫の多点シャッター管理
ピンポイントでの発報箇所特定が必要な現場
配線工数を削減したい新築・既設現場
誤報を極限まで抑えたい高品位な防犯システム

導入前に確認したいポイント

BUSNET専用コントローラ（BUS-50HF等）が必須です
室内専用のため屋外や水濡れ環境では使用不可
センサーと反射シートの距離は5cm〜40cm以内
アドレス設定（DIPスイッチ）の重複は厳禁

特長

ダブルビーム近赤外線反射方式による高い信頼性

単一のビームではなく、投光部6本・受光部2本のマルチビーム構成を採用。シャッターのわずかなバタつきや飛来する虫、粉塵による瞬間的な遮光をノイズとして排除し、正規のこじ開けのみを確実に捉えるフェールセーフ設計です。

施工工数を劇的に削減する「BUSNET」伝送

電源供給と通信信号を2本のバスラインで並列伝送するネットワークシステムを採用。従来の無電圧接点方式に比べ、配線材料や工数を大幅にカットできます。各センサーに固有のアドレスを持たせることで、広大な敷地でも異常箇所を即座に特定可能です。

低電源電圧異常警報によるセルフチェック機能

センサー自身が入力電圧を常に監視。長距離配線による電圧降下や電源の不具合を検知すると、システムダウンする前に「低電源電圧異常」をコントローラへ通知し、未然にセキュリティ欠陥を防ぎます。

現場での把握を容易にする4種のLEDインジケーター

動作、点検、感度、メモリーの4つの表示灯を搭載。特に「感度表示灯（赤）」は受光エネルギーの減衰を警告するため、光軸のズレやシートの汚れを未然に察知し、保守点検の効率を劇的に向上させます。

2つの制御モードを選べるアラームメモリー

発報履歴を保持するメモリー機能を搭載。センサー側で自動リセットする「センサー制御モード」と、コントローラから一括リセット可能な「コントローラ制御モード」を選択でき、運用の柔軟性を高めています。

施工性に優れたベース分離型構造

ベースを壁面に固定した後、本体アームをスライドさせて装着する構造を採用。狭いシャッターケース内でも取付ピッチを選びやすく（75mm/98mm対応）、設置・調整作業をスムーズに行えます。

優れた耐環境性とノイズ耐性

可視光カットフィルターの採用により、太陽光や蛍光灯の影響を最小限に抑制。また、PMMA樹脂製の検知窓により、過酷な現場環境でも長期間安定した検知性能を維持します。

    選定時に評価したい強み
    特定力： どのシャッターが狙われたか、手元のコントローラで一目で把握可能
安定性： ダブルビーム方式により、環境ノイズによる誤報を徹底排除
保守性： 現場に行かずとも電源電圧の異常を検知できる高度な自己診断
拡張性： バスネットにより、大規模システムへの組み込みが容易



施工・設置ガイド

本機は近赤外線の反射を利用するため、センサーと対向するシャッター面に付属の反射シートを正確に貼る必要があります。以下のルールを遵守してください。

確認項目	この製品での考え方・基準
設定距離	5cm 〜 40cm。最も安定するのは20cm前後です。
照射角度	窓面から下方（下向き）に約15度の角度で照射されます。反射シートは少し下側に配置します。
反射シート	必ず付属の3枚を1セットで使用。シート間隔は2cm以上離してください。
アドレス設定	背面のDIPスイッチで1〜255の固有IDを設定します。0設定では動作しません。
清掃	シンナー・アルコールは厳禁。石鹸水を含ませた柔らかい布を使用してください。

製品仕様

項目	内容
品番	BUS-S3
検出方式	近赤外線ビーム反射方式（ダブルビーム型：投光部6本、受光部2本）
設定距離	5〜40cm（センサー前面から反射シート間）
電源電圧	DC10V 〜 30V（極性あり）
消費電流	25mA以下
伝送方式	バスネット伝送（時分割多重伝送方式）
伝送情報	正常情報・警報情報・異常情報（機器異常または低電源電圧異常）
表示灯	警報表示灯（動作表示灯）、警報メモリー表示灯、点検表示灯、受光感度表示灯
付帯機能	低電源電圧異常警報機能、警報メモリー機能
アラームメモリー	・センサー制御：3分点滅、47分点灯のオートリセット動作・コントローラ制御：コントローラ側からの遠隔操作
使用可能周囲温度	-20℃ 〜 +50℃（氷結・結露なきこと）
設置場所	屋内（シャッター巻取りケース、鴨居など）
質量	約140g
外観材質	ケース：ABS樹脂（ホワイト） / 検知窓：PMMA樹脂（ブラック）
外形寸法	W121 × H52 × D41 mm
配線接続	M3セルフアップ端子（4極）
付属品	専用反射シート（3枚1セット）、タッピングネジ（4×20）2本

FAQ

Q：一般的な警報パネル（無電圧接点入力）に直接接続できますか？ A：いいえ、できません。本機は「BUSNET」専用のデジタル伝送センサーです。専用のバスネット対応コントローラ（BUS-50HF等）をご使用ください。

Q：屋外のシャッターにも設置可能ですか？ A：本機は屋内専用仕様です。直接雨がかかる場所や結露が激しい場所、屋外での使用は避けてください。

Q：赤いLED（感度表示灯）が点灯しているのですが、故障でしょうか？ A：故障ではなく、受光感度が低下している警告です。光軸のズレや、反射シート・検知窓の汚れを確認し、清掃または再調整を行ってください。

Q：配線はどのくらいの距離まで伸ばせますか？ A：φ0.9mmの配線材を使用した場合、DC12V供給で最大800m、DC24Vで最大5500mが理論値ですが、接続台数により減少します。1台追加ごとに許容距離が短くなるため、設計時の計算が必要です。

Q：アドレス設定（DIPスイッチ）をすべてOFFにしても動作しますか？ A：動作しません。すべてOFFの状態は「アドレス0」となり、バスネット上でのデータ通信が行われません。必ず1〜255の範囲で重複しない番号を設定してください。

Q：検知窓の清掃にアルコールを使ってもいいですか？ A：厳禁です。検知窓の樹脂（PMMA）にひび割れ（ケミカルクラック）が発生し、赤外線が通らなくなる恐れがあります。必ず薄めた石鹸水を使用してください。

Q：シャッターを開けてから警報が出るまで、少し時間がかかる気がします。 A：仕様により1〜2秒程度の応答速度（タイムラグ）があります。これは誤報防止のためのフィルタリング処理によるものです。

Q：反射シートを1枚だけ貼れば動作しますか？ A：不安定になります。本機はダブルビーム方式を採用しているため、必ず付属の3枚を適切な間隔（2cm以上）を空けて貼付してください。

Q：以前の発報履歴を確認する方法はありますか？ A：黄色の「メモリー表示灯」で確認可能です。点灯または点滅していれば、そのセンサーが過去に発報したことを示しています。

Q：低電源電圧異常が出た場合、どうすればよいですか？ A：端子台での電圧をテスターで測定してください。DC10Vを下回っている場合は、配線の太さの見直しや、電源ユニットの容量不足、経年劣化を確認する必要があります。

中継機バスネット専用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネット専用中継機通信距離延長屋内用

BUS-RT1A 中継機バスネット専用

広大な敷地や多階層ビルにおける防犯システムのインフラを支える、バスネットシステム専用の中継機です。

バスネットコントローラと末端のセンサー間に接続することで、通信信号の整形・増幅を行い、配線距離を飛躍的に延長します。信号の減衰や電圧降下といった物理的な課題を解決し、信頼性の高い大規模警戒ネットワークの構築を可能にします。

型番： BUS-RT1A
延長能力： 中継機1台につき最長1,000m延長（総配線長最大4,000m）
伝送方式： バスネット方式（時分割多重伝送方式）
対応コントローラ： BUS-C630-2, BUS-C630-3, BUS-C730-3, BUS-C800シリーズ
主な用途： 大規模工場、物流倉庫、多階層オフィスビル、広域商業施設

資料ダウンロード

仕様書（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

1,000mを超える長距離配線が必要な現場
センサー台数が多く、電圧降下が懸念されるシステム
複数の分岐配線を伴う大規模な施設警備
既存のバスネットシステムの警戒エリア拡張

導入前に確認したいポイント

直列接続は最大3台まで（4台以上は不可）
従来のリレー式および旧型BUS-C630/730には非対応
屋内専用（防水・防滴仕様ではありません）
接続端末数に応じた電源電圧の確保（31台以上は24V推奨）

特長

圧倒的な配線延長能力（最長4,000m）

中継機1台を介すことで、そこから最長部端末までの距離を最大1,000mまで延長できます。中継機を3台直列に接続することで、コントローラから最終端末までの距離は最長4,000mまでカバー可能となり、広大な敷地でも一括管理を実現します。

時分割多重伝送方式による高速レスポンス

TAKEX独自のバスネット方式を採用しており、2本の通信線で複数の端末信号を効率的に伝送します。端末1台あたりの伝送速度は約8〜16msecと極めて高速で、大規模システムにおいても遅延のない警報出力を可能にします。

フレキシブルな配線トポロジー（直列・並列対応）

直列接続（デイジーチェーン）は3台まで、並列接続（スター分岐）は総配線長が4,000m以内であれば制限なく設置可能です。建物の構造や既設配線の状況に合わせた柔軟なシステム設計をサポートします。

バスライン保護用ブレーカーを内蔵

内部に配線短絡（ショート）等からシステムを守る保護用ブレーカーを搭載しています。万が一、中継機より先のラインで異常が発生しても、システム全体のダウンを防ぐとともに、復旧用ボタンで容易にリセットが可能です。

電源分離供給による安定運用

コントローラ側と中継機側の電源をそれぞれ独立した電源装置から供給することが可能です。長距離配線で避けられない電圧降下への対策として、中継機設置ポイントでローカル給電を行う高度な設計に対応します。

現場での施工性を高めるM4セルフアップ端子

配線接続部にはM4サイズのセルフアップ端子台を採用しています。Y型や丸型の圧着端子を確実に固定でき、長期間の運用においても接触不良のリスクを低減する堅牢なインターフェースです。

状態把握が容易な電源表示灯（LED）

基板上には視認性の高い緑色LEDを配置。通電状態を一目で確認できるため、設置時の動作チェックや、トラブル発生時の一次切り分けを迅速に行うことができます。

幅広い動作周囲温度に対応

-15℃から+55℃までの広範囲な温度環境下で作動します。寒冷地から夏場の高温になりやすい屋内環境まで、安定した通信中継パフォーマンスを維持します。

    選定時に評価したい強み
    高い拡張性： 中継機3台直列により、従来の限界を超えた広域警備が可能。
フェイルセーフ設計： 異常個所を物理的に切り離すブレーカー機能でシステム全体を保護。
設計の自由度： 並列接続に台数制限がなく、複雑な分岐配線にも柔軟に対応。
メンテナンス性： 設定用DIPスイッチのないトランスペアレント設計で、導入後の管理がシンプル。



施工・設置ガイド

本機は屋内壁掛け式です。付属のタッピングネジを使用して、堅牢な壁面に固定してください。質量が約600gあるため、石膏ボード等の場合は必ず適切なアンカーを併用してください。

確認項目	設計・施工基準
直列接続制限	最大3台まで（4台以上接続すると信号遅延により登録不可となります）
推奨ケーブル	φ0.9mm（0.64mm2）以上のAE線（OP線）を使用
電源電圧（端末30台以下）	DC10.5V 〜 28V（極性あり）
電源電圧（端末31台以上）	DC20V 〜 28V（電圧降下防止のため24V系給電を推奨）

製品仕様

項目	内容
品名	中継機
品番	BUS-RT1A
電源電圧	・バスライン端末側接続台数30台以下：DC10.5〜28V(極性あり) ・バスライン端末側接続台数31台以上：DC20〜28V(極性あり)
消費電流	150mA + 〔バスライン端末側の台数〕 × 3.5mA
接続可能端末数	接続コントローラに準拠
伝送方式	バスネット方式 (時分割多重伝送方式)
配線長(端末側)	Φ0.9mm AE線(OP線)使用時最長部：1,000m 分岐部：制約なし(1,000m以下) 総配線長：4,000m
伝送速度	約8〜16msec / 1台
表示灯	電源表示灯通電時：緑点灯
配線接続	M4セルフアップ端子
使用可能周囲温度	-15℃〜+55℃ (結露なきこと)
設置場所	屋内 (壁掛け式)
質量	約600g
外観材質	樹脂 (ホワイト)
外形寸法	幅240mm × 高さ170mm × 奥行54mm

FAQ

Q：中継機自体にセンサーとしての検知機能はありますか？ A：いいえ、本機は通信信号および電力を中継・増幅するための専用機であり、検知機能は備えていません。

Q：中継機は何台まで直列に繋げられますか？ A：最大3台までです。4台以上直列に接続すると、信号の減衰や遅延により端末が正常に認識されなくなります。

Q：並列に分岐させて中継機を設置する場合、台数制限はありますか？ A：システム全体の総配線長が4,000m以内であれば、並列接続（分岐先への設置）における台数制限はありません。

Q：使用できる配線の種類を教えてください。 A：φ0.9mm（断面積0.64mm2）以上のAE線またはOP線をご使用ください。細い線材は電圧降下や通信不良の原因となります。

Q：12Vの電源で使用できますか？ A：接続端末が30台以下の場合はDC10.5Vから動作可能です。ただし31台以上の場合は、電圧降下を考慮しDC20V〜28V（24V系）の供給が必要となります。

Q：ブレーカーが作動してしまいました。どうすればいいですか？ A：配線の短絡（ショート）や過電流の可能性があります。テスター等で原因を特定・排除した後、基板上のブレーカーボタンを押し込んで復旧させてください。

Q：屋外への設置は可能ですか？ A：いいえ、屋内専用の壁掛け式です。防水構造ではないため、水のかかる場所や湿気の多い場所への設置は避けてください。

Q：中継機にアドレス設定は必要ですか？ A：必要ありません。中継機自体はアドレスを持ちません。接続するセンサー（端末）側でそれぞれ個別のマイコンアドレスを設定してください。

Q：旧型のBUS-C630コントローラに使えますか？ A：従来のリレー式システムおよび旧型BUS-C630/BUS-C730には接続できません。適合機種（BUS-C630-2以降等）をご確認ください。

Q：電源はコントローラから供給する必要がありますか？ A：コントローラからの供給も可能ですが、中継機設置場所に別途電源装置（ローカル給電）を配置して接続することも可能です。

シャッターセンサーバスネット専用磁気変調方式

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）シャッターセンサー磁気変調方式バスネット専用端末

シャッターセンサー BUS-M5（バスネット専用・磁気変調方式）

磁界の変化を高度に監視する磁気変調方式を採用。TAKEXのバスラインシステム「バスネット」に対応した、高信頼・省配線型のシャッター専用防犯センサーです。

型番： BUS-M5
検出方式： 磁気変調方式（シャッターの破壊・こじ開け検知）
伝送方式： バスネット専用（時分割多重伝送）
主な用途： 店舗・倉庫・工場のシャッター監視
設置場所： 屋内（シャッター巻取りケース、鴨居など）
核となる機能： 低電源電圧異常検知、アラームメモリー、4種のLEDインジケーター

資料ダウンロード

この製品が向いている用途

バスネットシステムを導入済みの施設
店舗、テナント、倉庫等の大型シャッター監視
配線本数を抑えたい大規模な防犯システム
破壊や磁石による不正解除を防ぎたい高セキュリティ現場

導入前に確認したいポイント

TAKEX バスネット専用コントローラが必要です
屋内専用です（屋外・水濡れ厳禁）
周囲3cm以内に鉄板等の強磁性体がないこと
設置距離は3〜12cmの範囲内であること

特長

高精度な「磁気変調方式」による高度な検知

単なる近接スイッチとは異なり、センサーと専用マグネットシート間の磁界の変化を精密に監視します。シャッターが物理的にこじ開けられたり破壊されたりした際の磁界の変動を、1〜2秒の応答速度で確実に捉え、アラームを出力します。

バスラインシステム「バスネット」への完全対応

通信機能を内蔵したバスネット専用端末器です。時分割多重伝送方式により、電源と通信信号を共通のバスラインで伝送可能。配線自由度が極めて高く、スター型やツリー型など現場のレイアウトに合わせた効率的な施工を実現します。

運用を止まらせない「自己診断機能」

電源電圧の異常低下を監視する低電源電圧異常警報機能を搭載しています。配線距離による電圧降下や電源装置の不具合を早期に検知し、コントローラへ異常情報を送信するため、トラブルの未然防止に寄与します。

メンテナンス性を向上させる4つのLEDインジケーター

動作表示（緑）、不安定表示（赤）、メモリー表示（黄）、点検表示（緑）の計4つのLEDを搭載。特に「不安定表示灯」は磁界強度が限界点にあることを警告するため、施工時や経年変化によるズレを迅速に把握できます。

2つの制御モードを選択できるアラームメモリー

発報したセンサーを特定するメモリー機能を備えています。現地で即座に確認できる「センサー制御モード」と、コントローラ側で一括管理・解除後に確認する「コントローラ制御モード」を現場の運用に合わせて選択可能です。

フレキシブルな設置を可能にするアーム設計

センサー本体には高さや角度を調整できるアームが備わっており、シャッター巻取りケースや鴨居の形状に合わせて最適な位置に固定できます。また、マグネットシートは2枚使用し、スラットの動きに合わせた確実な検知をサポートします。

    選定時に評価したい強み
    省配線設計： バスライン1系統で多数のセンサーを効率的に接続可能。
詳細な情報伝送： 「正常」「警報」だけでなく「低電源電圧異常」まで把握可能。
施工支援ツール： 磁界強度の不安定さを赤色LEDで可視化し、調整ミスを防止。
高信頼性： 磁気変調方式により、外乱や不正な磁気干渉に強い設計。



施工・設置ガイド

磁気を扱うセンサーのため、物理的な設置条件が性能に直結します。特に周囲の金属環境に注意してください。

確認項目	BUS-M5 での推奨条件・規定
設置距離	センサー検知窓〜マグネットシート間を 3〜12cm に設定してください。
周囲金属の影響	検知面の 3cm以内に鉄板などの強磁性体を配置しないでください。
マグネットの固定	2枚を隣接するスラットに貼付。ネジ止め時はドリルで下穴をあけてください。
アドレス設定	DIPスイッチで 1〜（コントローラ上限）の固有アドレスを設定。※0は使用不可。

LED表示と動作状態

LED名称	色	点灯・挙動の意味
動作表示灯	緑	点灯：警戒状態（正常に磁界を検知中） / 消灯：非警戒・発報状態
不安定表示灯	赤	点灯：磁界強度が不安定（距離や周囲金属の影響） ※再調整が必要です
メモリー表示灯	黄	点滅：発報から3分間（センサー制御時） / 点灯：メモリー保持中
点検表示灯	緑	点灯：点検モード時に警報出力に応答。正常な通信を証明します

製品仕様

項目	内容
品番	BUS-M5
検出方式	磁気変調方式
設定距離	3〜12cm (センサー〜マグネットシート間)
応答速度	1〜2秒
電源電圧	DC10〜30V (極性あり)
消費電流	25mA以下
伝送方式	バスネット伝送 (時分割多重伝送方式)
伝送信号	●正常、●警報、●低電源電圧異常（電源電圧異常低下時に出力）
アラームメモリー機能	センサー制御：3分点滅、47分点灯のオートリセット動作コントローラ制御：コントローラ側で制御
動作表示灯	緑色表示灯：警戒時点灯
不安定表示灯	赤色表示灯：磁界強度不安定時点灯
メモリー表示灯	黄色表示灯：メモリー起動時点滅、メモリー表示時点灯
点検表示灯	緑色表示灯：警報出力応答時点灯（点検モード時のみ）
使用可能周囲温度	-20℃〜+50℃ (結露なきこと)
設置場所	屋内 (シャッター巻取りケース・鴨居)
配線接続	端子式 (M3セルフアップ端子)
質量	約130g
外観	ケース：樹脂(ホワイト)、窓：樹脂(グレー)
付属品	タッピングネジφ4×20mm(2本)、マグネットシート(2枚)、調整用ドライバー

FAQ

Q：バスネット以外のシステム（一般的な接点入力）に接続できますか？ A：いいえ、本製品は「バスネット」専用の端末器であり、通信信号を送出する仕様です。一般的な無電圧接点入力のシステムには直接接続できません。

Q：センサーとマグネットの推奨距離はどのくらいですか？ A：3cmから12cmの範囲内で設置してください。これより遠いと反応せず、近すぎると磁界が飽和して不安定表示灯が点灯する場合があります。

Q：不安定表示灯（赤）が点灯しっぱなしになる原因は何ですか？ A：主に「設置距離が不適切」「センサー周囲3cm以内に鉄板などの金属がある」「感度ボリュームの調整不足」の3点が考えられます。

Q：アドレス設定（DIPスイッチ）を「0」のまま使えますか？ A：いいえ、アドレス0では信号が伝送されません。必ず1以上の重複しない番号をバイナリ計算で設定してください。

Q：屋外のシャッターにも設置できますか？ A：本製品は屋内専用です。シャッター巻取りケースの内部や、雨の当たらない鴨居部分に設置してください。

Q：配線はどのようなケーブルを使用すべきですか？ A：線径 φ0.9mm（断面積 0.64mm2）のケーブルを推奨します。電源電圧や接続台数により、最長配線距離が変わりますので設計時にご確認ください。

Q：感度調整にはどのドライバーを使えばよいですか？ A：必ず付属の調整用ドライバー、または市販の「非磁性体ドライバー」を使用してください。磁気を帯びたドライバーは正確な調整の妨げになります。

Q：低電源電圧異常が出た場合、何を確認すればよいですか？ A：センサー端子間の電圧を測定してください。配線が長すぎるための電圧降下、あるいは電源ユニットの故障が疑われます（DC10〜30Vが必要です）。

Q：メモリー表示灯が点滅していますが、故障ですか？ A：故障ではありません。センサー制御モードの場合、発報後3分間は点滅して履歴を通知します。その後点灯に変わります。

Q：メンテナンスで掃除する際の注意点はありますか？ A：柔らかい布で水拭きしてください。シンナーやベンジンなどの有機溶剤を使用すると、樹脂ケースの変形や割れの原因となりますので絶対に使用しないでください。

リモートスイッチ接続ユニットバスネット専用面警戒型:20m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネット専用端末リモートスイッチ接続省配線システム

BUS-K1 リモートスイッチ接続ユニットバスネット専用

BUS-K1は、竹中エンジニアリングの「バスネットシステム」において、3路リモートスイッチを統合するための専用インターフェースユニットです。

通常のリレー式システムには対応していない高機能な操作器やスイッチ類を、信号線2芯による「時分割多重伝送方式」でコントローラに接続。大規模施設での省配線化と、確実な警戒・解除コントロールを実現します。

型番： BUS-K1
製品名： リモートスイッチ接続ユニット
伝送方式： バスネット方式（時分割多重伝送方式）
対応機種： BUS-C800 / BUS-C630-3 / BUS-C730-3
主な接続対象： 3路リモートスイッチ、キースイッチ、カードスイッチ等

資料ダウンロード

仕様書（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

バスネットシステム導入施設
長距離配線が必要な工場やオフィス
既設の3路スイッチをバス化したい現場
省配線で工期短縮を狙う施工案件

導入前に確認したいポイント

コントローラがBUS-C800等であるか
旧型のBUS-C630-2等ではないか
接続するスイッチは3路式であるか
設置場所は屋内（防水性なし）であるか

特長

時分割多重伝送方式によるスマートな統合

TAKEX独自のバスネット方式を採用しており、コントローラと端末間を信号線2芯のみで通信可能です。従来の1対1配線に比べ、幹線部分のケーブル本数を劇的に削減でき、設計と施工の両面で効率化を図れます。

自由度の高い配線トポロジー（送り・T字分岐）

一般的な防犯システムの制約である「星型配線」に縛られません。配線ルート上での自由な分岐（送り配線・T字分岐）が可能であり、建物構造に合わせた最適なルート設計が行えます。分岐回数に制限がない点も大きな強みです。

最大1,000m、総延長4,000mの広大な伝送性能

φ0.9mmのAE線を使用した場合、最遠端まで1,000m、システム全体で最大4,000mという広大な伝送距離を実現。中継器を介さずに大規模な敷地や複数フロアにまたがるシステムを構築可能です。

タンパーおよびループ情報の双方向通信

単なる接点伝送に留まらず、本機のカバー破壊を検知するタンパー信号や、リモートスイッチ側での異常をコントローラへ送信。同時に、システムの警戒状態を操作器側の表示灯へ出力する双方向インターフェースを備えています。

現場状況に合わせた柔軟な独立電源設計

信号線（バスライン）と電源ラインが分離されているため、コントローラから直接給電するだけでなく、遠隔地の別電源（直流電源装置）からローカルに給電することも可能です。これにより長距離配線時の電圧降下リスクを回避できます。

多彩なTAKEX製操作器との高度な連携

汎用の3路スイッチだけでなく、竹中エンジニアリング製のキースイッチ（KE-502R）、非接触カードスイッチ（NTシリーズ）、テンキー操作器（ACSシリーズ）など、プロフェッショナル向け操作器との連動に最適化されています。

状態を一目で判別できるLEDインジケーター

基板上に電源表示灯を装備。正常時は点灯、電圧低下時には点滅という視覚的なフィードバックにより、テスターを使用する前の段階で、現場での初期的なトラブル切り分けを迅速に行うことができます。

    選定時に評価したい強み
    施工性： 送り配線・T字分岐が自由自在で、配線ルートに制約がない。
信頼性： タンパー検知と電源電圧監視機能を備え、システムの健全性を常時監視。
互換性： 最新のBUS-C800シリーズに完全対応し、部分解除等の高度な運用が可能。
メンテナンス性： DIPスイッチによる物理的なアドレッシングで、管理・保守が容易。



施工・設置ガイド

BUS-K1の設置にあたっては、以下の点に注意して施工を行ってください。

工程	重要なポイント
設置場所	屋内専用です。-15℃〜+55℃の範囲内で、水のかからない場所に設置してください。
アドレス設定	基板上の8連DIPスイッチで1〜255のアドレスを設定。他端末との重複は厳禁です。
配線材	バスラインおよび電源線には、φ0.9mm以上のAE線（OP線）の使用を強く推奨します。
接続確認	正常に通電されるとLEDが点灯します。点滅している場合は電源電圧不足を疑ってください。

配線距離の限界目安（1台接続時）

線径	DC12V給電時	DC24V給電時
φ0.65mm	250m	1,400m
φ0.90mm	550m	2,700m
φ1.20mm	950m	4,900m

製品仕様

項目	内容
品名	リモートスイッチ接続ユニット
品番	BUS-K1
電源電圧	DC9〜28V（極性あり）
消費電流	80mA以下
伝送方式	バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号	正常：随時警戒／解除：リモートスイッチの切替を出力タンパー異常：カバー取り外し時、リモートスイッチタンパー異常時に出力低電源電圧異常：電源電圧低下時に出力機器異常：リモートスイッチの切替異常時に出力
タンパー入力	1入力（b接点）
ループ出力	接点方式：無電圧半導体接点（オープンコレクタ）接点動作：警報、異常発生時出力接点定格：AC／DC30V・0.25A以下
表示灯（橙色）	正常時（通電中）：点灯電圧低下時　　：点滅
対応リモートスイッチ	3路リモートスイッチ専用
配線接続	端子式
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内（壁掛け式）
質量	約80g
外観	ABS樹脂（ホワイト）
外形寸法	H:100mm × W:64mm × D:23mm

FAQ

Q：どのコントローラに接続できますか？ A：BUS-C800シリーズ、BUS-C630-3、BUS-C730-3に適合します。

Q：旧型のBUS-C630-2やBUS-C730-2に使用できますか？ A：いいえ、接続できません。通信プロトコルが異なるため、最新の「-3」以降のモデルをご使用ください。

Q：3路ではない一般的な単極スイッチは使えますか？ A：いいえ。本機は3路リモートスイッチ専用のロジックで動作するため、必ず3路スイッチを使用してください。

Q：LEDが点滅していますが、故障でしょうか？ A：故障ではなく「低電源電圧異常」のサインです。供給電圧が9Vを下回っていないか確認してください。

Q：屋外に設置しても大丈夫ですか？ A：いいえ。防水構造ではないため、必ず屋内（周囲温度-15℃〜+55℃）に設置してください。

Q：バスライン（通信線）に極性はありますか？ A：はい、極性があります。プラス・マイナスを正しく接続しないと正常に通信できません。

Q：アドレス設定はどうすればいいですか？ A：内部の8連DIPスイッチで設定します。設定値はシステム内で重複しないようにしてください。

Q：カードスイッチ（NT-5020等）と連動できますか？ A：可能です。カードスイッチ側を「キースイッチモード」に設定して接続してください。

Q：ループ出力は何に使いますか？ A：警戒状態を表示するランプや、他の機器に状態を知らせるための無電圧接点（オープンコレクタ）として利用します。

Q：タンパー入力は必要ですか？ A：セキュリティ向上のため、接続する操作器にタンパー出力がある場合は本機のタンパー端子へ接続することを推奨します。

接点出力ユニットバスネット専用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

竹中エンジニアリングバスネット専用端末接点出力ユニット省配線システム

接点出力ユニット BUS-D1 バスネット専用

BUS-D1は、竹中エンジニアリングの「バスネットシステム」に対応した専用の接点出力ユニットです。バスライン上のセンサー発報に連動し、外部の警報機器や威嚇機器を制御するための無電圧接点を出力します。時分割多重伝送方式により、大規模施設でも劇的な省配線化を実現します。

型番： BUS-D1
方式： バスネット方式（時分割多重伝送）
接点出力： 無電圧半導体接点（a接点/b接点切替）
最大配線長： 総延長最大4,000m（φ0.9mm AE線使用時）
設置場所： 屋内壁掛け式
特徴： タイマー動作（10秒〜5分）および連動動作に対応

資料ダウンロード

この製品が向いている用途

大規模工場・倉庫の防犯システム構築
センサー連動による回転灯・サイレンの駆動
入退室管理や外部システムへの信号受け渡し
配線コストを抑えたい長距離施工現場

導入前に確認したいポイント

対応コントローラ（BUS-C800等）が必要
無電圧接点の定格（DC30V・0.25A以下）の確認
設置場所は屋内（非防水）であること
バスライン通信用のアドレス設定が必要

特長

1. バスネットシステムによる圧倒的な省配線施工

従来の防犯システムではセンサーごとに個別の配線が必要でしたが、BUS-D1はバスネット方式（時分割多重伝送）を採用。電源2芯＋信号線2芯の計4芯で複数の端末を接続できるため、ケーブルコストと施工工数を大幅に削減します。

2. 広大な敷地に対応する長距離伝送能力

φ0.9mmのAE線を使用した場合、コントローラから最遠端末まで最大1,000m、システム全体の総延長は最大4,000mまで対応可能です。工場や学校、大型商業施設など、距離の制約が厳しい現場でも余裕を持った設計が行えます。

3. 柔軟なグループ設定と連動ロジック

コントローラ側での論理設定により、特定のセンサーグループが発報した際のみ本機を動作させるといった、緻密なゾーニング制御が可能です。物理的な結線を変えることなく、運用に合わせた柔軟な連動変更が行えます。

4. 多彩なタイマー設定機能

基板上のDIPスイッチ切り替えにより、連動動作のほか、10秒、30秒、60秒、90秒、2分、3分、5分のタイマー出力が選択可能です。威嚇機器の動作時間やシステムの信号保持時間に合わせた最適な設定が可能です。また、接点極性（a接点/b接点）の切替もスイッチひとつで行えます。

5. 分散電源設計に対応

BUS-D1への電源供給は、コントローラから直接受ける必要はありません。現地のローカル電源からの給電であっても、信号線（バスライン）さえ繋がっていればシステムとして機能します。これにより、電圧降下を考慮した自由度の高い電源設計が可能です。

6. 高いメンテナンス性とセキュリティ

カバーを開けると即座に異常信号を送出するタンパー機能を標準装備。また、本体には出力状態を確認できる橙色LEDインジケーターを搭載しており、施工時やメンテナンス時の動作確認をスムーズに行うことができます。

    選定時に評価したい強み
    施工性： 4芯のAE線だけでネットワーク構築ができ、分岐の制約も少ない。
柔軟性： 無電圧接点出力のため、AC/DCを問わず様々な外部機器と連携可能。
信頼性： バスネット専用設計による安定した多重伝送プロトコル。
コスト： 大規模現場ほど配線資材と人件費の削減効果が顕著。



設定・運用ガイド

出力タイマー設定（DIPスイッチ2・3・4）

動作モード	スイッチ2	スイッチ3	スイッチ4
連動（出荷時）	OFF	OFF	OFF
10秒出力	OFF	OFF	ON
30秒出力	OFF	ON	OFF
60秒出力	OFF	ON	ON
2分出力	ON	OFF	ON
5分出力	ON	ON	ON

表示灯（LED）のステータス

状態	LED表示	内容
出力動作時	橙色LED点灯	センサー警報に連動、または設定タイマー時間中の出力状態。
平常時	消灯	接点出力は行われていない待機状態。
解除状態	消灯	コントローラが「解除」モード時はセンサーが反応しても点灯しません。

製品仕様

項目	内容
品名	接点出力ユニット
品番	BUS-D1
電源電圧	DC9〜30V (極性あり)
消費電流	20mA
伝送方式	バスネット方式 (時分割多重伝送方式)
配線長制限	φ0.9mm AE線使用時：最長部1000m、総延長4000m
接点出力	無電圧半導体接点 a接点/b接点切替式 DC30V・0.25A
表示灯	出力時:橙色LED点灯
タンパー	カバー開時動作 (異常信号送出)
配線接続	M3セルフアップ端子台
使用可能周囲温度	-15℃〜+55℃ (結露なきこと)
設置場所	屋内 (壁掛け式)
質量	約80g
外装	樹脂 (ホワイト)
外形寸法	H100 × W64 × D32mm

FAQ

Q：BUS-D1は単体で使用できますか？ A：いいえ、本機はバスネットシステム専用の端末です。動作には別途、専用のバスネットコントローラ（BUS-C800等）が必要です。

Q：どのような配線材を使用すればよいですか？ A：φ0.9mmのAE線（OP線）の使用を強く推奨します。最長4,000mまでの伝送性能は、推奨線材の使用に基づいています。

Q：センサーが反応してもLEDが点灯しないのですが？ A：コントローラが「解除」状態や「点検モード」になっていないかご確認ください。動作にはコントローラが「警戒」状態である必要があります。

Q：AC100Vの回転灯を直接駆動できますか？ A：できません。接点定格はDC30V・0.25Aまでです。AC100V機器を制御する場合は、別途パワーリレーなどを介して接続してください。

Q：タイマー動作中に再度警報が入った場合、時間は延長されますか？ A：いいえ、リトリガー機能はありません。最初のトリガーから設定された時間が経過すると一度出力がオフになります。

Q：電源はコントローラから取る必要がありますか？ A：いいえ、分散電源に対応しています。現地に近い電源からDC9〜30Vを供給し、信号線のみをバスラインに接続して運用可能です。

Q：アドレス設定が重複した場合はどうなりますか？ A：通信衝突により、そのアドレスの端末が認識されない、あるいは誤動作の原因となります。必ず1〜255の間で一意のアドレスを設定してください。

Q：屋外に設置することはできますか？ A：本機は屋内専用（非防水）仕様です。屋外でご使用になる場合は、必ず防水性能のあるボックス等に収めて設置してください。

Q：タンパー機能はどのように動作しますか？ A：カバーが開けられると本体のタンパースイッチが作動し、バスラインを通じて即座にコントローラへ異常信号を送信します。

Q：a接点とb接点の切り替えはどのように行いますか？ A：基板上の「機能設定スイッチ」の1番を切り替えることで設定可能です（OFFでa接点、ONでb接点）。

パッシブセンサーバスネット専用面警戒型:20m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX パッシブセンサーバスネット専用面警戒20m 屋内用

BUS-6820W パッシブセンサーバスネット専用面警戒型:20m用

バスネットシステムに完全対応した、最長20mの面警戒型パッシブセンサー。

独自のバスネット通信機能を内蔵し、省配線・多局管理が求められる法人施設のセキュリティに最適です。侵入者の遠赤外線エネルギーの変化を捉えるPIR方式を採用し、回路監視や低電圧警報などの自己診断機能を備えた高信頼設計です。

型番： BUS-6820W
製品名： パッシブセンサー（バスネット専用面警戒型）
警戒方式： パッシブインフラレッド方式（PIR）
警戒エリア： 面警戒最長部20m（8対）
伝送方式： バスネット（時分割多重伝送）
設置場所： 屋内天井面（壁付アタッチメント対応可）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・工場の廊下や窓際の警戒
バスネットコントローラを用いた集中管理
既存センサーからのリニューアル（天井面）
広範囲かつ細長いエリアの面警戒

導入前に確認したいポイント

バスネットコントローラ（専用親機）が必要
屋外、多湿、直射日光の当たる場所は不可
検知エリア内のガラス越し警戒は不可
天井高2.0m〜5.0mの範囲内での設置

特長

専用バスネットによる高度な伝送機能

通信機能を内蔵したバスネット専用端末として設計されています。電源線と信号線を共通化した4線式による数珠つなぎ配線（マルチドロップ）が可能で、施工コストの削減と高い自由度を両立。正常、警報、異常の情報をコントローラへ確実に伝送します。

天井の汚れ跡を隠すワイドベース設計

ベース部を直径150mmのワイド設計にすることで、旧型のセンサーからの取り替え時に、天井面に残った汚れや日焼け跡を効果的に隠すことができます。内装改修を伴わないセキュリティシステムの更新に非常に有利な仕様です。

信頼のパッシブインフラレッド方式

人体が放射する遠赤外線（熱エネルギー）の変化を焦電素子でキャッチするPIR方式を採用。温度差と移動の動きを精密に分析し、20mという長距離においても安定した検知性能を発揮します。

クリティカルな異常を逃さない自己診断機能

センサー内部の回路損傷や焦電素子の故障、さらには配線の断線を常時監視する「機器異常報知」と、電源電圧の低下を監視する「低電源電圧異常報知」を搭載。異常時はLEDの連続点灯と信号出力で即座に管理者へ通知します。

施工負担を激減させるスナップイン構造

天井固定用のベースユニットと、センサー本体ユニットが分離する「スナップイン方式」を採用。高所での結線作業をベース側で行い、本体は後から差し込むだけで機械的・電気的接続が完了するため、施工ミスを防ぎ、メンテナンス性も向上します。

運用の詳細を確認できるメモリー表示機能

複数のセンサーを設置している場合でも、発報した個体を事後に特定できるメモリー機能を搭載。センサー自身でタイマー管理する「センサー制御モード」と、コントローラの警戒状態に連動する「コントローラ制御モード」を選択可能です。

環境に最適化する4段階の感度設定

現場の温度変化やノイズ環境に応じて、検知感度を60%・80%・100%（標準）・120%の4段階からDIPスイッチで簡単に調整可能です。空調の気流がある場所など、誤報リスクのある環境にも柔軟に対応します。

多局管理を支えるアドレスセレクター

最大128アドレスまで設定可能なアドレスセレクターを搭載。システム内の各センサーに固有番号を割り当てることで、どの場所で異常が発生したかを個別に把握することができます。

    選定時に評価したい強み
    施工性： スナップイン方式とワイドベースにより新設・既設更新の両方に対応。
信頼性： 機器故障や電圧降下を常時監視するフェールセーフ機能が充実。
柔軟性： バスラインを用いた最大4,000mの総延長配線に対応。
正確性： エリアセレクターにより設置高さに応じた最適な角度調整が可能。



施工・設置ガイド

BUS-6820Wは「面警戒」という特性上、侵入者が警戒面を横切るように配置することが重要です。以下の手順と注意点を遵守してください。

工程・項目	重要なポイント
設置高さと角度	天井高2.0m〜5.0m。高さに応じてエリアセレクター（A〜K）を調整してください。
取付方向	本体のフロントマークを検知したい警戒エリアの正面に向けてください。
配線種類	信号の減衰を防ぐため、φ0.9mm以上のAE線（OP線）の使用を推奨します。
禁止環境	直射日光、エアコン吹き出し口の直近、揺れる物体の前への設置は避けてください。
ロック確認	装着後、センサーロックを確実に時計回りに回し、銀色のインジケーターを確認してください。

LEDインジケーターの状態と意味

LED表示	状態	意味
赤色（アラーム）	点滅	ウォームアップ中（電源投入後約1分）
赤色（アラーム）	2秒点灯	検知・警報信号出力中
赤色（アラーム）	連続点灯	異常発生（機器故障、または電圧異常低下）
黄色（メモリー）	点滅 / 点灯	発報履歴の保持（点検モード時はアンサーバック）

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6820W
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒　最長部20m　8対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時 / 警報信号：ワンショット（約2秒） / 異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED　ウォームアップ時：点滅、警報時：点灯（約2秒）、異常警報時：連続点灯（消灯設定可）
メモリー表示灯	黄色LED　メモリー起動時：点滅、メモリー表示時：点灯（センサー制御設定時）
点検表示灯	警報信号応答時：点灯（約2秒）※コントローラが点検モード時のみ機能
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、感度切替機能（60・80・100・120%）
エリア角度調整範囲	上下30°　水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量 / 外観	約150g / 樹脂（ホワイト）

FAQ

Q：このセンサーは単体で警報ベルなどを鳴らせますか？ A：いいえ、本機はバスネット専用の通信端末です。動作には専用のバスネットコントローラ（親機）が必要です。

Q：リニューアル時、天井の汚れを隠すことはできますか？ A：はい、ベース部が直径150mmのワイド設計になっているため、多くの既存センサーの設置跡を覆い隠すことができます。

Q：赤色LEDがずっと点灯したままなのですが、故障ですか？ A：連続点灯は「異常警報」の状態です。機器の内部故障、断線、または供給電圧が7V未満に低下している可能性があります。テスターで電圧を確認してください。

Q：ガラス越しに外を通る人を検知することはできますか？ A：できません。パッシブセンサーが利用する遠赤外線はガラスを透過しないため、ガラスの向こう側は死角となります。

Q：ペット（犬や猫）がいる部屋でも使えますか？ A：本機は人体の熱源を検知するため、小動物の動きにも反応して誤報を出す可能性があります。ペットがいる環境には向きません。

Q：配線距離はどれくらいまで伸ばせますか？ A：コントローラから最遠端まで1,000m、システム総延長で4,000m以内が基準となります（AE線φ0.9mm使用時）。

Q：感度を調整することは可能ですか？ A：はい、内部のDIPスイッチ（SW4/5）により、60%・80%・100%・120%の4段階に切り替えが可能です。

Q：アドレス設定を「0」のままにしても動作しますか？ A：動作しません。アドレス「0」はデータ伝送を行わない設定です。必ずコントローラ上の固有番号（1〜128）を設定してください。

Q：屋外の軒下に設置できますか？ A：いいえ、本機は屋内専用です。雨水や急激な温度変化による結露は故障の原因となります。

Q：取付ベースから本体が外れやすくなったりしませんか？ A：スナップイン方式でしっかり固定されるほか、最後に「センサーロック」を回すことで物理的に固定されるため、落下の心配はありません。

パッシブセンサーバスネット専用面警戒型:20m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネット専用パッシブセンサー面警戒型防犯・セキュリティ

BUS-6820B パッシブセンサーバスネット専用面警戒型:20m用

BUS-6820Bは、竹中エンジニアリングの「バスネットシステム」に完全対応した、長距離面警戒用パッシブセンサーです。独自の光学設計により最大20mにおよぶカーテン状の検知エリアを形成し、窓際や壁際のバリアとして最適な監視を実現します。

型番BUS-6820B
警戒エリア面警戒型（カーテン状）最長20m
伝送方式バスネット方式（時分割多重伝送）
主な用途オフィス・工場の窓際監視、長い廊下の侵入検知、ショーケース前面の警戒

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

広大な工場の窓際、カーテン状の警戒が必要な箇所
複数のセンサーを一括管理するバスネットシステム運用現場
長い廊下や、壁面沿いの侵入者トラップ設計
高天井（最大5m）の店舗や施設での警戒

導入前に確認したいポイント

バスネット専用機のため、標準のリレー接点出力は備えていません
ガラス越しの熱源は検知できません（屋内専用）
侵入者がエリアを「横切る」ように配置する必要があります
天井高さに応じたエリアセレクター調整が必要です

特長

バスネットシステム（時分割多重伝送方式）専用設計

電源2本、通信線2本の計4芯バスラインのみでシステムを構築可能です。デジタル伝送により発報、異常、メモリー信号をリアルタイムに双方向通信。複数台の並列接続が容易で、配線コストと工数を大幅に削減します。

20mにおよぶ精密な「面警戒」エリア形成

特殊多分割レンズにより、最長20mに達する薄いカーテン状の検知ゾーン（8対）を形成します。窓際や壁際をピンポイントで警戒でき、死角の少ないセキュリティラインを構築可能です。

高度な自己診断機能（機器異常・低電圧監視）

センサー内部の回路故障や焦電素子の破損を監視する「機器異常報知」と、配線抵抗による供給電圧の低下を監視する「低電源電圧異常報知」を搭載。異常時はLED点灯と共にコントローラへ通知し、システムのダウンタイムを防ぎます。

施工を効率化するセパレート「スナップイン構造」

ベースユニット（結線部）とセンサーユニット（本体）が分離する構造を採用。ベースの取付と結線を先行して行い、仕上げに本体を差し込むだけで接続が完了します。メンテナンス時の交換も極めて容易です。

現場に最適化するエリアセレクター調整

センサー裏面に配置されたエリアセレクター（A〜Kの設定）により、設置高さと警戒距離に応じた光学系のピント調整を物理的に最適化できます。20m先のターゲットを確実に捉えるためのプロ仕様の調整機構です。

誤報を抑制するカウント切替と感度調整

環境に合わせて「1〜4回」のカウント設定や「60%〜120%」の感度調整が可能です。空調の揺らぎや環境ノイズによる誤動作を防ぎつつ、現場に最適な検知感度を担保します。

    選定時に評価したい強み
    省配線： デジタルバス通信により、多芯ケーブル不要でスマートな施工が可能。
高信頼性： 機器異常を常時監視し、万が一の故障もコントローラで即座に把握。
調整力： 水平方向の角度微調整（15度）が可能で、長距離警戒の光軸合わせが容易。
運用性： アラームメモリー機能により、夜間の発報箇所を事後的に特定可能。



施工・設置ガイド

BUS-6820Bは最大5mの高さまで設置可能です。設置の際は、侵入者の動線が検知面を「横切る」ようにレイアウトしてください。

確認項目	施工時のガイドライン
設置高さ	最大5.0m。高さに合わせて裏面のエリアセレクターを調整してください。
光軸調整	ベースの取付穴（ダルマ穴）を利用し、水平方向に±15度の微調整が可能です。
配線距離	バスラインの総延長は最大4,000m（最遠1,000m）まで。供給電圧DC7V以上を維持してください。
環境注意	直射日光、エアコンの温冷風がエリア内を直撃しない場所に設置してください。

製品仕様

品名 / 品番	パッシブセンサー / BUS-6820B
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒最長部20m 8対（最大取付高さ5.0m）
電源電圧	DC7V 〜 30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
アラーム表示灯	赤色LED：ウォームアップ（点滅）、警報（点灯）、異常（連続点灯）
メモリー表示灯	黄色LED：メモリ起動時（点滅）、メモリ表示時（点灯）
付帯機能	メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1・2・3・4回）
角度調整範囲	上下 2°〜32°、水平 15°（ベース取付穴にて）
周囲温度	-15℃ 〜 +55℃（結露なきこと）
質量 / 外観	約130g / ホワイト樹脂

FAQ

Q. 窓ガラス越しに外の通路を検知することはできますか？ A. いいえ、パッシブインフラレッド方式はガラスを透過する熱源を検知できません。屋内専用としてご使用ください。

Q. 一般的なセキュリティコントローラのリレー接点に接続できますか？ A. 本機はバスネット専用機です。TAKEX製のバスネット対応コントローラ以外とは直接接続できませんのでご注意ください。

Q. 赤色LEDがずっと点灯したままなのですが故障でしょうか？ A. 連続点灯は「機器異常」または「低電圧異常」を示します。配線の断線や、電源電圧がDC7Vを下回っていないかテスターで確認してください。

Q. センサーのアドレス設定はどのように行いますか？ A. ユニット裏面の8ビットDIPスイッチ（1〜128の重み）を組み合わせて1〜255の固有アドレスを設定します。

Q. 最大で何台まで同じ配線に接続できますか？ A. 電源電圧と配線距離によりますが、バスネットシステム全体で255アドレスまで管理可能です。電圧降下にご注意ください。

Q. 屋外での設置は可能ですか？ A. 本製品は屋内専用です。雨がかりのない環境でご使用ください。

Q. 設定を変更したが反映されません。 A. アドレスやモード設定を変更した後は、電源を再投入するかコントローラ側で再認識処理を行う必要があります。

Q. 感度を調整したいのですが、どのスイッチですか？ A. ユニット裏面のDIPスイッチSW4・5で、60%、80%、100%（標準）、120%の4段階に調整可能です。

Q. 取付高さが5mを超える場合は使用できますか？ A. 動作保証および検知性能の観点から、取付高さは5.0mまでを推奨しています。

Q. 壁に取り付けたいのですが可能ですか？ A. 別売の壁付用アタッチメント（BCW-401等）を使用することで壁面への設置が可能です。

パッシブセンサーバスネット専用立体警戒型:12m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用防犯センサー屋内天井取付

BUS-6812W パッシブセンサーバスネット専用立体警戒型:12m用

バスネットシステムに対応した、高信頼な立体警戒型パッシブセンサーです。独自の時分割多重伝送方式により、大規模施設でも効率的な配線と高度な双方向通信、そしてリアルタイムの機器異常監視を実現します。

型番 BUS-6812W
製品名 パッシブセンサーバスネット専用立体警戒型
検知方式 パッシブインフラレッド（PIR）方式
警戒エリア 立体警戒最長部12m（17対）
対応システム バスネットシステム（多重伝送方式）
電源電圧 DC7〜30V（バスラインより供給可能）

資料ダウンロード

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスビル・商業施設の防犯監視
バスネットシステムによる多点センサー管理
配線工数を削減したい大規模現場
既存のセンサー跡を隠したいリニューアル現場

導入前に確認したいポイント

バスネット専用につき、汎用接点入力には非対応
天井高さに応じたエリアセレクターの設定が必要
屋内専用（屋外・半屋外での使用は不可）
バスライン信号の極性（＋/－）管理

特長

バスネットシステムによる高度な多重伝送

TAKEX独自の「バスネットシステム」に対応。1対1の配線が不要な時分割多重伝送方式により、電源と信号を共有する4芯配線で多数のセンサーを接続可能です。配線材料の削減だけでなく、システム全体での施工効率を劇的に向上させます。

パッシブインフラレッド（PIR）方式による確実な検知

人体から放射される遠赤外線のエネルギー変化を捉えるPIR方式を採用。温度差と移動を精密に分析し、12m先までの侵入を逃さずキャッチします。高精度なレンズ設計により、17対の警戒ビームを立体的に構成しています。

現場の問題を解決するワイドベース設計

ベース部の直径を150mmに拡大したワイドベース設計を採用。センサーの交換・リニューアル時に、天井に残りがちな古いセンサーの汚れ跡やビス穴をスマートに隠すことができ、補修の手間を省きます。

スナップイン方式の分離構造で高所作業を安全に

「ベースユニット」と「センサーユニット」が完全に分離する構造です。先行してベースの固定と配線を済ませた後、最後にセンサーユニットを押し込むだけで設置が完了。高所での複雑なネジ締め作業を最小限に抑えます。

高度な自己診断・異常警報機能

センサー内部の焦電素子の故障や回路の断線を常時監視。万が一の故障時にはアラームLEDを連続点灯させ、バスネットを通じて異常信号を即座に送信します。防犯システムの「死に体」を防ぐプロ仕様の設計です。

低電源電圧監視機能によるフェイルセーフ

長距離配線による電圧降下を監視し、供給電圧がDC7Vを下回る著しい低下を検知すると異常警報を出力。不安定な動作による誤報や失報を未然に防ぎ、システムの信頼性を維持します。また、バスラインを介した双方向通信により、コントローラ側での一括管理も可能です。

環境に合わせた感度・カウント調整機能

設置環境のノイズ（温度変化や空調）に応じて、感度（60%〜120%）と検知カウント（1〜4回）を細かくカスタマイズ可能。誤報が発生しやすい現場でも、物理スイッチまたはコントローラからの設定変更で最適な運用が可能です。

多機能なLED表示システム

アラーム表示灯（赤）に加え、発報したセンサーを特定できるメモリー表示灯（黄）を搭載。双方向通信を活かした「点検モード」では、コントローラが信号を受信した際のアンサーバック表示としても機能し、歩行テストを効率化します。

    選定時に評価したい強み
    施工性の高さ：ベース・ユニット分離構造とワイドベースで現場対応力が高い。
保守の容易性：自己診断機能により、故障をシステム側で即座に把握可能。
コストパフォーマンス：バスネット対応により、大規模現場の配線コストを大幅圧縮。
信頼の検知精度：PIR方式とカウント調整機能により、誤報を抑えた確実な警戒が可能。



LED表示灯の挙動とステータス

表示灯	状態	意味
アラーム（赤）	点滅（約1分）	電源投入直後のウォームアップ状態
	点灯（約2秒）	人体検知（警報出力時）
	連続点灯	機器異常または低電源電圧異常
メモリー（黄）	点滅（3分間）	発報直後のメモリー保持状態（センサー制御時）
	連続点灯	メモリー保持継続中、またはコントローラ同期中
	点灯（約2秒）	点検モード時の通信アンサーバック

詳細設定（DIPスイッチ）

センサー内部のスイッチにより、動作モードを最適化できます。※設定制御元（SW8）がOFFの場合は、コントローラ側の設定が優先されます。

スイッチ項目	機能・設定内容
アドレス設定	1〜128（バイナリ設定）。必ず1台ごとに固有の番号を割り振ります。
感度設定	標準(100%)、高(120%)、低(80%)、最低(60%)の4段階。
カウント設定	1回（即応）から4回（厳重誤報対策）まで切り替え可能。
制御元切替	センサー単体設定（ON）か、コントローラ遠隔設定（OFF）かを選択。

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6812W
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒最長部12m 17対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時 / 警報信号：ワンショット（約2秒） / 異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED（ウォームアップ時点滅、警報時点灯、異常時連続点灯）
メモリー表示灯	黄色LED（点滅・点灯により動作保持を表示）
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、カウント切替機能、感度切替機能
エリア角度調整	上下30° / 水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントBCW-401で壁付可）
配線接続	分離式ベースにM3セルフアップ端子接続
質量 / 外観	約150g / 樹脂（ホワイト）

FAQ

Q：バスネットシステムとは何ですか？ A：TAKEX独自の時分割多重伝送システムです。電源と信号を共通の配線（バスライン）で接続でき、センサー1台ごとの状態をコントローラで個別に把握可能です。

Q：取付高さの制限はありますか？ A：天井取付の場合、最大5.0mまでの高さに対応しています。天井高さに応じて内部のエリアセレクターの設定が必要です。

Q：赤色LEDがずっと点灯しているのですが。 A：異常警報が出力されています。内部回路の故障、焦電素子の破損、または供給電圧がDC7V以下に低下している可能性があります。電圧の測定を行ってください。

Q：アドレス設定「0」で動作しますか？ A：いいえ。アドレス0は使用できません。必ず1〜128の間で、他の端末と重複しない番号を割り当ててください。

Q：ガラス越しに外の人間を検知しますか？ A：パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

Q：ペットがいる部屋でも使えますか？ A：小動物の熱も検知対象となるため、誤報の原因になります。感度調整やカウント設定で緩和できる場合がありますが、基本的には動物がいない環境を推奨します。

Q：推奨される配線ケーブルの種類は？ A：φ0.9mm以上のAE線（OP線）を推奨します。総配線長は最大4,000m、最長部1,000m以内としてください。

Q：屋外で使用することは可能ですか？ A：本製品は完全屋内専用です。雨水や結露により内部基板が損傷する恐れがあるため、屋外では使用しないでください。

Q：エアコンの風が当たる場所でも大丈夫ですか？ A：急激な温度変化を検知するため、エアコンの吹き出し口の近くや風が直接当たる場所への設置は避けてください。

Q：壁に取り付けることはできますか？ A：別売の壁付用アタッチメント（BCW-401）を使用することで、壁面への設置が可能です。

パッシブセンサーバスネット専用立体警戒型:12m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用屋内天井取付

BUS-6812B パッシブセンサーバスネット専用立体警戒型:12m用

BUS-6812Bは、通信機能を内蔵したバスネットシステム専用のパッシブインフラレッドセンサーです。デジタル伝送により配線工数を大幅に削減しつつ、12mの広範囲な立体警戒エリアを高い精度で監視します。

型番： BUS-6812B
検出方式： パッシブインフラレッド方式（遠赤外線検知）
警戒エリア： 立体警戒型最長12m（17対）
伝送方式： バスネット方式（時分割多重伝送）
電源電圧： DC7V 〜 30V（極性あり）
設置推奨場所： オフィス、店舗、倉庫等の屋内天井面

資料ダウンロード

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

バスネットシステムを導入する大規模オフィス
配線コストを抑えたい多拠点店舗の防犯
天井高がある倉庫やショールームの空間監視
高精度な異常検知と自己診断が求められる重要施設

導入前に確認したいポイント

バスネット専用につき、通常の接点入力には非対応
ガラス越しの検知はできません（遠赤外線遮断）
取付高さが5mを超える場合は死角に注意が必要
設定変更時はベースからユニットを外す必要があります

特長

バスネット方式による高度なデジタル伝送

電源2本と通信2本の計4芯バスラインで接続する時分割多重伝送方式を採用。複数のセンサーを並列（デージーチェーン）接続できるため、従来の多芯配線に比べて施工コストと工数を劇的に削減できます。発報情報だけでなく、機器の異常状態もリアルタイムに伝送可能です。

最大12m・17対の広範な立体警戒エリア

特殊な光学レンズにより、前方最大12m、水平画角84度の範囲に17対の検知ゾーンを形成します。オフィスや店舗のフロア全体をカバーする「立体警戒（Volumetric）」により、死角を最小限に抑えた確実な侵入検知を実現します。

施工を効率化するスナップイン方式のセパレート構造

天井に取り付ける「ベースユニット」と、センサー基板を収めた「センサーユニット」が分離する構造です。ベースの結線を先行させ、最後にセンサーを押し込むだけで接続が完了するため、高所での作業性が極めて高く、メンテナンス時のユニット交換も容易です。ベースは水平方向に15度の角度微調整が可能です。

物理的なピント調整を可能にするエリアセレクター

センサー背面に「エリアセレクター」ダイヤルを搭載。設置する天井高とカバーしたい最大距離に合わせてA〜Kのインジケーターを合わせることで、光学系のピントを物理的に最適化。環境に合わせた最高精度の検知性能を引き出せます。

異常を逃さない自己診断機能（機器異常・低電圧）

センサー内部の焦電素子の破損や回路の断線を監視する「機器異常警報」と、供給電圧の低下を監視する「低電源電圧異常警報」を備えています。トラブル発生時はアラームLEDが連続点灯し、システムへ異常信号を送るため、保守管理の信頼性が向上します。

環境ノイズを抑制するカウント切替機能

検知ゾーンを何回横切ったら発報するかを1・2・3・4回から選択可能です。空調による熱風や小動物による誤作動が懸念される現場では、カウント数を増やすことで、セキュリティレベルを維持したまま誤報を効果的に抑制できます。

状況に合わせて選べるアラームメモリー機能

発報の履歴を保持するメモリー機能を搭載。「センサー制御（50分オートリセット）」または「コントローラ制御（警戒解除連動）」を選択可能です。複数台設置されている現場でも、どのセンサーが反応したかを後から確実に特定できます。

    選定時に評価したい強み
    省施工性： バスネット接続とスナップイン構造で施工時間が短い
信頼性： 機器異常と電圧低下を常時監視するセルフチェック機能
適応力： 取付高さ5mまで対応し、エリアセレクターで最適化可能
運用性： アラームメモリーにより発報箇所の特定が容易



施工・設置ガイド

本製品は屋内天井面専用です。最適な性能を発揮させるため、以下の条件に留意して設置してください。

確認項目	この製品での考え方
検知特性	センサーを横切る動きに最も敏感です。侵入経路を考慮して向きを調整してください。
取付高さ	最大5.0mまで。高所に設置するほど、エリアセレクターの正確な設定が重要です。
配線距離	バスライン最長1,000m、総延長4,000mまで。電圧降下に注意してください。
環境要因	エアコンの吹き出し口付近や直射日光が当たる場所は避けてください。

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6812B
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒最長部12m 17対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED ウォームアップ時：点滅警報時：点灯（約2秒）異常警報時：連続点灯（すべて消灯設定可能）
メモリー表示灯	黄色LED メモリー起動時：点滅（センサー制御時）メモリー表示時：点灯（センサー制御時）
点検表示灯	警報信号応答時：点灯（約2秒）（コントローラ側が点検モード時のみ機能）
メモリー制御機能	センサー制御：3分間点滅47分間点灯（オートリセット）コントローラ制御：警戒/解除の設定に同期
機器異常報知	焦電素子の故障や回路・配線の断線を監視
低電源電圧異常報知	電源電圧の異常低下を監視
カウント切替機能	1・2・3・4回に切替可能
エリア角度調整範囲	上下30° 水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量	約130g

FAQ

Q：バスネット以外の一般的な警報パネル（接点入力）に接続できますか？ A：いいえ、本製品はバスネット方式専用のデジタル伝送センサーですので、バスネット対応コントローラとの接続が必須となります。

Q：ガラス越しに人が動いた場合に検知しますか？ A：検知しません。パッシブインフラレッド方式が検知する遠赤外線はガラスを透過しないため、窓ガラス越しやアクリル越しの警戒は不可能です。

Q：最大で何メートルまで警戒できますか？ A：立体警戒型として最長部12mまでの警戒が可能です。

Q：設置可能な高さに制限はありますか？ A：最大取付高さは5.0mです。それ以上の高さに設置すると、床面の検知ゾーンに隙間が生じ、失報の原因となります。

Q：赤色LEDがずっと点灯したままなのですが故障でしょうか？ A：赤色LEDの連続点灯は「異常警報（機器故障または電圧不足）」を示しています。テスターで端子間の電圧が7V以上あるか確認してください。

Q：配線距離はどのくらいまで伸ばせますか？ A：バスラインの最長端末まで1,000m以内、システム全体の総配線長は4,000m以内です（φ0.9mmのAE線使用時）。

Q：壁に取り付けることは可能ですか？ A：標準では天井取付ですが、別売の壁付用アタッチメント「BCW-401」等を使用することで壁面への取り付けも可能です。

Q：小動物による誤報を防ぐ方法はありますか？ A：センサーユニット裏面のDIPスイッチで、カウント切替機能を「3回」または「4回」に設定することで、偶発的な熱変化による誤報を軽減できます。

Q：通電直後に赤LEDが点滅するのはなぜですか？ A：ウォームアップ動作です。内部回路が安定するまでの約1分間点滅し、その間は検知動作を行いません。

Q：アドレス設定を「0」のまま使えますか？ A：いいえ、アドレス0では通信が成立しません。必ず1〜255の範囲で固有のアドレスをDIPスイッチで設定してください。

パッシブセンサーバスネット専用ラウンド警戒型:10m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用屋内天井取付全方位360度

BUS-6810W パッシブセンサーバスネット専用ラウンド警戒型:10m用

BUS-6810Wは、TAKEX独自のバスネットシステムに対応した、広域カバー型のパッシブインフラレッド（PIR）センサーです。最大取付高さ5mに対応し、1台で直径18mの広大なエリアを360度隙なく監視できるため、オフィスビルや倉庫、ロビーなどのオープンスペースに最適です。

型番： BUS-6810W
製品名： パッシブセンサーバスネット専用ラウンド警戒型
伝送方式： バスネット方式（時分割多重伝送）
主な用途： 大規模施設の侵入監視、省配線システム構築
警戒エリア： ラウンド警戒最大φ18m（天井高5.0m時）
電源電圧： DC 7V 〜 30V（バスライン共用可能）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスビルのエントランス・ロビー
広大な面積を持つ倉庫や物流センター
多数のセンサーを設置する大規模監視システム
既存の配線跡を隠したいリニューアル現場

導入前に確認したいポイント

バスネット専用コントローラとの接続が必須です
屋外や水濡れが発生する場所には設置できません
ガラスやアクリル越しには人を検知できません
天井高に応じて警戒範囲（直径）が変動します

特長

ワイドベース設計による高い施工性

ベース部の直径を150mmのワイド設計にすることで、既設センサーからの取り替え時に発生しがちな「天井面の汚れ跡」を効果的に隠すことができます。リニューアル工事においても、美観を損なうことなくスムーズな更新が可能です。

バスネットシステムによる圧倒的な省配線

時分割多重伝送方式を採用しており、専用のバスライン（通信2線＋電源2線）のみで多数のセンサーを数珠繋ぎ（マルチドロップ接続）で運用可能です。1台ごとにコントローラまで配線する必要がないため、施工コストと工期を大幅に削減できます。

スナップイン方式の分離ベース構造

ベースユニットとセンサーユニットが分離する構造を採用。高所作業ではまず軽量なベースユニットの取付と結線を済ませ、最後にセンサーユニットを下から押し込むだけで接続が完了します。施工の安全性が向上し、メンテナンス時の交換も容易です。

最大φ18mをカバーする広域ラウンド警戒

360度の全方位をカバーする光学設計により、天井高5m設置時には直径18mという極めて広いエリアを1台で監視可能です。死角を最小限に抑えつつ、設置台数を最適化することでシステム全体のコストパフォーマンスを高めます。

高度な自己診断・フェイルセーフ機能

センサー内部の焦電素子や回路の断線を監視する「機器異常警報機能」と、電圧降下を監視する「低電源電圧異常警報機能」を搭載。万が一の故障やトラブル時も、リアルタイムにコントローラへ異常信号を送出し、システムの信頼性を維持します。

環境に合わせた柔軟な検知調整

現場の環境ノイズや季節による温度変化に対応するため、感度設定（120%〜60%の4段階）およびカウント設定（1〜4回のパルス計数）をDIPスイッチで簡単に変更可能です。空調の風や小動物による誤報を最小限に抑える運用が可能です。

アラームメモリー機能による発報追跡

夜間の無人時などに複数のセンサーが設置された環境でも、どの個体が発報したかをLEDの点灯・点滅によって事後確認できます。センサー側でタイマー制御するオートリセットモードと、コントローラに同期するモードを選択可能です。

    選定時に評価したい強み
    デジタル伝送： アドレス管理により各センサーの状態を個別把握可能。
広域監視： 1台で最大直径18mをカバーし、機器コストを抑制。
異常監視： 断線や電圧低下を即座に報知する高度な信頼性。
低消費電力： 6mA以下の低消費電流設計により、多台数接続に対応。



施工・設置ガイド

設置時の天井高さによって、検知エリアの直径が物理的に確定します。以下の目安を参考に配置を設計してください。

取付天井高さ	警戒範囲（検知エリア直径）	推奨用途
2.5 m	φ 9.0 m	一般オフィス、通路
3.0 m	φ 10.0 m	店舗、会議室
4.0 m	φ 14.0 m	中規模ロビー、ホール
5.0 m	φ 18.0 m	高天井倉庫、エントランス

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6810W
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒最大 φ18m 33対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED ウォームアップ時：点滅 / 警報時：点灯（約2秒） / 異常警報時：連続点灯（すべて消灯設定可）
メモリー表示灯	黄色LED メモリー起動時：点滅 / メモリー表示時：点灯（センサー制御モード時）
点検表示灯	黄色LED 警報信号応答時：点灯（約2秒）（コントローラ点検モード時）
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、カウント切替機能（1,2,3,4回）
エリア角度調整	水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量	約150g
外観	樹脂（ホワイト）

FAQ

Q：バスネットシステムとは何ですか？ A：TAKEX独自の時分割多重伝送方式です。4芯配線（電源+信号）のみで多数のセンサーを共通線接続でき、配線工数を大幅に削減できるシステムです。

Q：リレー接点出力はありますか？ A：いいえ、本機はバスネット専用端末のため、無電圧接点出力はありません。専用コントローラとの接続が必要です。

Q：最大何メートルまで配線可能ですか？ A：コントローラから最長端末まで1,000m以内、システム総延長で4,000mまで対応可能です。

Q：ウォームアップにはどれくらい時間がかかりますか？ A：電源投入後、約1分間はウォームアップ状態で、赤色LEDが点滅し警報出力は行われません。

Q：アドレス設定（DIPスイッチ）を忘れるとどうなりますか？ A：出荷時はアドレス0（全OFF）ですが、この状態では通信ができません。必ず1〜255の範囲で重複しない番号を設定してください。

Q：異常警報で赤色LEDが連続点灯しています。故障ですか？ A：内部素子の破損や、供給電圧がDC7V未満に低下している場合に点灯します。テスターで電圧を確認し、問題なければ本体交換が必要です。

Q：エアコンの吹き出し口近くに設置しても大丈夫ですか？ A：急激な温度変化は誤報の原因となるため、エアコンの風が直接当たる場所や真上は避けて設置してください。

Q：ガラス越しに外の人間を検知することはできますか？ A：できません。遠赤外線はガラスを透過しないため、ガラスの向こう側は検知エリア外となります。

Q：感度設定の「カウント」とは何ですか？ A：熱源の動き（パルス）を何回検知したら警報を出すかの設定です。標準は2回ですが、環境が悪い場合は3〜4回に増やすことで誤報を抑制できます。

Q：壁に取り付けることは可能ですか？ A：原則は天井取付ですが、別売のアタッチメント（BCW-401、BL-5000）を使用することで壁面への取り付けも可能です。

パッシブセンサーバスネット専用ラウンド警戒型:10m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用ラウンド警戒型屋内天井取付

BUS-6810B パッシブセンサーバスネット専用ラウンド警戒型:10m用

最大直径18mの広範囲をカバーする、竹中エンジニアリングのバスネットシステム専用ラウンド警戒型センサー。デジタル伝送による省配線施工と、高度な自己診断機能を両立した法人向けハイエンドモデルです。

型番： BUS-6810B
検知方式： パッシブインフラレッド（PIR）方式
警戒エリア： ラウンド警戒最大φ18m（33対）
通信方式： バスネット方式（時分割多重伝送）
電源電圧： DC7V 〜 30V（極性あり）
主な設置場所： オフィス、店舗、ホール等の屋内天井面

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

エントランスホールや広めのオフィス
遮蔽物の少ない店舗フロアの全方位監視
バスネットシステムによる多点監視現場
天井高最大5.0mまでの高天井空間

導入前に確認したいポイント

バスネット専用コントローラが必要
ガラス越しやエアコン直近は設置不可
アドレス設定（DIPスイッチ）の重複確認
電源電圧の降下（末端DC7V以上確保）

特長

パッシブインフラレッド（PIR）方式による高精度検知

人体から放射される遠赤外線エネルギーと背景温度との差を捉えるPIR方式を採用。特殊設計の多分割レンズにより、センサー直下を中心に33対の立体的な検知ゾーンを形成し、侵入者の動きを確実にキャッチします。

最大直径18mをカバーするラウンド警戒能力

1台で周囲360度をカバーできるラウンド警戒型です。天井高5.0m設置時には最大φ18m、標準的な3.0m設置時でもφ12mの広範囲を監視可能。死角を最小限に抑え、効率的なセキュリティレイアウトを実現します。

バスネットシステムによるスマートなデジタル伝送

時分割多重伝送方式（バスネット）に対応。警報、機器異常、メモリー信号をデジタルデータとしてリアルタイム通信します。複数台を並列接続（デージーチェーン）できるため、従来のアナログ配線に比べ大幅な省配線化が可能です。

施工効率を劇的に高めるスナップイン構造

配線を行う「ベースユニット」と、光学系を内蔵した「センサーユニット」が分離する構造を採用。ベース取付と結線を先行して行い、最後にセンサーを差し込むだけで設置が完了するため、高所作業の安全性とメンテナンス性が向上しています。

徹底した自己診断・異常警報機能

センサー内部の焦電素子の故障や回路の断線を監視する「機器異常警報」と、供給電圧の低下を監視する「低電源電圧異常警報」を搭載。異常発生時は即座にコントローラへ通知し、本体LEDが連続点灯するため、不具合の早期発見が可能です。

環境適応力を高めるエリアセレクター機能

センサー裏面に配置されたエリアセレクター（A〜K）により、設置高さと警戒距離に応じた焦点調整が物理的に可能です。現場の天井高に合わせて最適化することで、誤報の抑制と確実な検知性能を両立させます。

カウント切替機能による誤報対策

検知ゾーンを何回横切れば発報するかを1・2・3・4回から選択可能。温度変化等の環境ノイズが多い現場ではカウント数を増やすことで、信頼性の高いシステム運用をサポートします。出荷時は標準的な2回に設定されています。

柔軟な感度調整マトリクス

DIPスイッチにより感度を60%〜120%の範囲で調整可能。夏場の温度差が少ない環境や、逆にノイズ要因が多い過酷な環境など、現場ごとの特性に合わせたきめ細やかな設定が行えます。

    選定時に評価したい強み
    長距離伝送： バスライン最長1,000m、総配線長4,000mまで対応する高い設計自由度。
低消費電流： 1台あたり6mA以下の低消費設計で、システム全体の電源負荷を軽減。
視認性の高いLED： 赤（警報・異常）と黄（メモリー・点検）の2色LEDでステータスを一目で把握。
高い信頼性： センサー裏面のDIPスイッチ設定をコントローラから遠隔制御するモードも選択可能。



LED表示灯の挙動

色	挙動	状態の意味
赤色	点滅（約1分）	ウォームアップ中（通電直後の安定待ち）
赤色	点灯（約2秒）	警報出力中（侵入検知）
赤色	連続点灯	機器異常または低電源電圧異常（セルフフェイルセーフ）
黄色	点滅/点灯	アラームメモリー（発報履歴の保持）
黄色	点灯（約2秒）	アンサーバック（コントローラ点検モード時の応答確認）

製品仕様

項目	内容
品名・品番	パッシブセンサー / BUS-6810B
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒最大 φ 18 m（33対）
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
アラーム表示灯	赤色LED（ウォームアップ時・警報時・異常警報時）
メモリー表示灯	黄色LED（センサー制御/コントローラ制御の切替可能）
付帯機能	メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1・2・3・4回）
エリア角度調整	水平15°（ベース取付穴にて微調整可能）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメント BCW-401 等で壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量	約130g
外観	樹脂（ホワイト）

FAQ

Q：ガラス越しに外を歩く人を検知できますか？ A：いいえ、できません。遠赤外線はガラスを透過しないため、ガラス越しの動きは検知対象外となります。

Q：赤色LEDが点灯したまま消えません。故障でしょうか？ A：連続点灯は「機器異常」または「低電圧異常」を示します。端子電圧がDC7V以上あるか確認し、改善しない場合は機器の交換を検討してください。

Q：最大で何メートルまでの高さに設置できますか？ A：最大取付高さは5.0mです。高所に設置するほど警戒直径は広がりますが、ゾーン間の隙間も広がるため入念な歩行テストを行ってください。

Q：アドレス設定スイッチを「0」のまま使用できますか？ A：いいえ、アドレス0では通信が成立しません。必ず1〜255の範囲で、システム内の他機と重複しない番号を設定してください。

Q：感度設定の「120%」はどのような時に使いますか？ A：夏場など、背景温度と人体の温度差が極めて小さくなる環境で検知感度を補いたい場合に使用します。

Q：配線距離はどれくらいまで伸ばせますか？ A：バスライン（通信線）は端末まで最長1,000m、総延長4,000m以内です。電源線は電圧降下を考慮し、末端でDC7V以上を確保してください。

Q：カウント切替機能を「4回」に設定するメリットは何ですか？ A：空調の風や小動物など、環境ノイズによる誤報が頻発する現場において、検知条件を厳しくすることで誤報を抑制できます。

Q：屋外で使用することは可能ですか？ A：いいえ、屋内専用モデルです。結露や雨がかりのある場所では故障の原因となるため使用できません。

Q：取付後に検知エリアの微調整はできますか？ A：ベースユニットの取付穴（ダルマ穴）を利用して、水平方向に約15度の角度微調整が可能です。

Q：設定を変更した後、すぐに反映されますか？ A：DIPスイッチによるアドレスやモードの設定変更後は、設定を反映させるために必ず電源の再投入を行ってください。

パッシブセンサーバスネット専用スポット警戒型 5m

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX パッシブセンサーバスネット専用スポット警戒屋内天井取付

BUS-6805W パッシブセンサーバスネット専用スポット警戒型 5m

TAKEX独自のバスネットシステムに対応した、高天井対応のスポット警戒用パッシブセンサーです。最大5mの高さから直下の侵入をピンポイントで捉え、高度な自己診断機能によりシステムの信頼性を極限まで高めます。

型番： BUS-6805W
方式： パッシブインフラレッド（PIR）方式
警戒エリア： スポット警戒（取付高さ5m時：最大φ4.0m）
通信方式： バスネット専用（時分割多重伝送）
主な用途： 特定通路、出入口のピンポイント監視、高天井倉庫、店舗の侵入検知

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

高天井（最大5m）の店舗や倉庫の出入口監視
広範囲ではなく、特定の通路や重要資産のピンポイント警戒
バスネットシステムによる多点・長距離配線が必要な現場
既設センサーの交換（天井の汚れを隠したい場合）

導入前に確認したいポイント

バスネット専用につき、汎用接点コントローラには接続不可
パッシブ方式のため、センサーを横切る動線での設置を推奨
屋内専用（屋外や水気のある場所、結露環境は不可）
接続にはφ0.9mm以上のAE線またはOP線が必要

特長

バスネットシステム専用の高度なデジタル伝送

TAKEX独自の「バスネットシステム」に完全対応。時分割多重伝送方式により、少数の配線で多数のセンサーをマルチドロップ接続可能です。各センサーの個別識別管理やコントローラからの遠隔設定を実現し、大規模システムの構築・管理コストを大幅に低減します。

天井の汚れ跡を隠すワイドベース設計（Φ150mm）

従来品よりベース部をワイド化。既存センサーからの交換時に気になる天井面の汚れ跡やビス跡を、アタッチメントなしで効果的に隠すことができます。リニューアル現場での施工後の美観を損ないません。

最大5mの高天井対応スポット警戒

取付高さ最大5mまで対応。高所から真下に向かって円錐状のスポットエリア（5m高で最大直径4m）を形成します。特定の通過ポイントを確実に捉えたい場合に最適な検知特性を備えています。

信頼性を支える多重の異常警報機能

センサー内部の焦電素子故障や回路・配線の断線を常時監視する「機器異常警報」に加え、供給電圧の低下を監視する「低電源電圧異常警報」を搭載。トラブルを即座にバスラインへ送信し、システム全体のダウンタイムを最小限に抑えます。

施工を効率化するスナップイン方式

ベースユニットとセンサーユニットが分離する構造を採用。高所作業では先にベースの固定と結線を済ませ、最後にセンサー本体を押し込むだけで設置が完了します。メンテナンス時の取り外しもスムーズです。

環境に合わせた詳細な感度・カウント設定

内部のDIPスイッチにより、感度（120%〜60%の4段階）とパルスカウント（1〜4回）を現場環境に合わせて細かく調整可能。誤報の発生しやすい環境や、より確実な検知を求める現場まで柔軟に対応します。

状況把握を容易にする2色LED表示

赤色（アラーム）と黄色（メモリー/点検）の2色LEDを搭載。ウォームアップ状態、警報出力、メモリー表示、異常発生を色と点灯パターンで明確に報知し、現場での歩行テストやトラブルシューティングを強力にサポートします。

    選定時に評価したい強み
    施工性の高さ： スナップイン方式とワイドベースにより、新設・既設問わず作業時間が短縮可能。
長距離伝送： 総延長最大4,000m、最長端末まで1,000mの広大な配線レンジに対応。
メンテナンス性： 自己診断機能により、現場に行かずともコントローラ側で機器の異常を把握可能。
柔軟なエリア設計： ベースの取付穴を利用した15°の水平角度調整により、現場での微調整が可能。



施工・設置ガイド

パッシブセンサーの特性を最大限に引き出すため、以下の設置条件を遵守してください。特に熱源の直撃や、ガラス越しでの検知不可といったPIR方式特有の制約に注意が必要です。

確認項目	この製品での考え方
推奨設置高さ	2.0m 〜 5.0m （高天井対応）
警戒エリアの広さ	高さ2m：φ1.6m / 高さ3m：φ2.4m / 高さ5m：φ4.0m
使用電線	φ0.9mm以上のAE線またはOP線を推奨（LANケーブル等は非推奨）
配線方式	バスラインへの並列接続（マルチドロップ）。分岐制限なし。

内部設定・DIPスイッチ仕様

設定項目	内容
アドレス設定	1〜255（8ビットDIPスイッチによる加算方式） ※「0」では通信不可
感度設定 (SW4/5)	120% / 100%(標準) / 80% / 60% の4段階切り替え
カウント設定 (SW6/7)	1回(標準) / 2回 / 3回 / 4回から選択。誤報対策の要。
メモリー制御 (SW2)	センサー制御（47分点灯）またはコントローラ同期
設定制御 (SW8)	センサー側スイッチ優先またはコントローラからの遠隔設定優先

製品仕様

項目	内容
品名 / 品番	パッシブセンサー / BUS-6805W
検出方式	パッシブインフラレッド（PIR）方式
警戒エリア	スポット警戒最大 φ 4 m (9対)
電源電圧	DC 7V 〜 30V （極性あり）
消費電流	6mA 以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯（赤）	ウォームアップ時：点滅警報時：点灯（約2秒）異常警報時：連続点灯（全消灯設定可能）
メモリー表示灯（黄）	メモリー起動時：点滅 / メモリー表示時：点灯（コントローラが運用モード時のみ動作）
点検表示灯（黄）	警報信号応答時：点灯（約2秒）（コントローラが点検モード時のみ動作）
エリア角度調整範囲	水平 15° （ベース取付穴にて調整可能）
使用可能周囲温度	-15℃ 〜 +55℃ （結露、氷結なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付対応可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量 / 外観	約 150g / 樹脂（ホワイト） φ150mm × 高さ58mm

FAQ

Q：一般的な警備用コントローラ（接点入力）に接続できますか？ A：いいえ、本製品は「バスネットシステム」専用端末です。接点出力は持っておらず、専用コントローラとのデジタル通信が必要になります。

Q：アドレス設定を「0」のまま使用しても大丈夫ですか？ A：いいえ、アドレス0ではシステムと通信ができません。必ず1〜255の間で、他のセンサーと重複しない数値を設定してください。

Q：赤色LEDがずっと点灯したままなのですが、故障でしょうか？ A：赤色LEDの連続点灯は「異常警報」を示しています。内部回路の故障、あるいは供給電圧がDC7Vを下回っている可能性があります。

Q：最大5m以上の高さに設置しても検知しますか？ A：仕様上の最大高さは5mです。それ以上の高さでは検知感度が著しく低下し、確実な動作を保証できません。

Q：ガラス越しに人が通った場合、検知されますか？ A：パッシブ方式は遠赤外線の変化を捉えるため、赤外線を遮断するガラスやアクリル越しでは検知できません。

Q：配線はどのような種類を使えばいいですか？ A：φ0.9mm以上のAE線（警報用ポリエチレン絶縁ケーブル）を推奨します。ツイストペア線やLANケーブルは通信の安定性の面から推奨されません。

Q：カウント切替機能を「4回」に設定しても問題ありませんか？ A：4回にすると誤報は極めて少なくなりますが、素早く通り過ぎる侵入者を見逃す（失報）リスクが高まります。通常は「1回」または「2回」での運用を推奨します。

Q：エアコンの吹き出し口の近くに設置してもいいですか？ A：エアコンからの急激な温風・冷風がレンズに直接当たると誤報の原因になります。吹き出し口からは十分な距離を離して設置してください。

Q：メモリー表示灯（黄色）が点灯していますが、どうすれば消えますか？ A：発報があった履歴を示しています。センサー制御モードの場合、約47分後に自動消灯します。コントローラ制御の場合は、コントローラ側でリセット操作を行うまで点灯します。

Q：1つのバスラインに最大何台まで接続できますか？ A：使用するコントローラの仕様に依存しますが、配線の総延長4,000m以内、各センサーの消費電流合計が供給能力を超えない範囲で接続可能です。

パッシブセンサーバスネット専用スポット警戒型:5m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネット専用センサー屋内用パッシブセンサースポット警戒

BUS-6805B パッシブセンサーバスネット専用スポット警戒型:5m用

竹中エンジニアリングのバスネットシステムに対応した、高精度スポット警戒型パッシブセンサーです。

時分割多重伝送方式により省配線を実現し、最大取付高さ5mからピンポイントでの侵入検知を可能にします。自己診断機能による高い信頼性と、ベース分離構造による優れた施工性を兼ね備えた、法人施設・重要区画向けの高度セキュリティデバイスです。

型番： BUS-6805B
製品名： パッシブセンサーバスネット専用スポット警戒型
検出方式： パッシブインフラレッド方式（PIR）
警戒エリア： スポット警戒（最大取付高さ5m / 床面最大φ4m）
通信方式： バスネット方式（時分割多重伝送）
電源電圧： DC7V 〜 30V（極性あり）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

特定出入り口や窓際のピンポイント警戒
美術館・ギャラリーの展示物上部設置
バスネットシステムを採用した省配線現場
天井高のあるオフィスや小規模倉庫
既存のTAKEXバスネット環境の増設・更新

導入前に確認したいポイント

バスネット専用コントローラが必要です
屋内専用です（屋外・半屋外は不可）
取付高さは最大5mまでとなります
ガラス越しに熱源は検知できません
空調の吹き出しが直接当たる場所を避ける

特長

パッシブインフラレッド（PIR）方式による確実な検知

人体から放射される遠赤外線エネルギーと背景温度の差をキャッチするPIR方式を採用。単なる熱源の存在ではなく、検知ゾーンを横切る動きを電気信号に変換するため、誤動作を抑えつつ侵入者を確実に捉えます。スポット警戒型として、真下の限定されたエリアをピンポイントで監視するのに最適です。

バスネットシステムによる時分割多重伝送

従来の接点出力方式とは異なり、電源線と通信線を統合したデジタル伝送に対応しています。警報信号だけでなく、機器の異常信号やメモリー信号をリアルタイムにコントローラへ送信。配線の簡略化（省配線）と高度なシステム管理を同時に実現します。

メンテナンス性を飛躍させる自己診断・異常警報機能

センサー内部の回路損傷や焦電素子の故障を監視する「機器異常警報機能」に加え、電源電圧の異常低下を監視する「低電源電圧異常警報機能」を搭載。異常検知時にはアラームLEDが連続点灯し、即座に異常信号を出力するため、現場での障害切り分けがスムーズに行えます。

高所作業を効率化するスナップイン構造

ベースユニットとセンサーユニットが分離する設計を採用。天井へのベース固定と配線を先行して行い、仕上げにセンサーユニットを押し込むだけで接続が完了します。高所での複雑な作業時間を短縮し、施工担当者の安全性と工期短縮に貢献します。

運用環境に合わせた詳細なモード設定

背面のDIPスイッチにより、感度調整（60%〜120%）、カウント切替（1〜4回）、LEDの消灯設定などを細かくカスタマイズ可能。冬場の感度不足や、ノイズの多い環境下での誤報対策など、現場の状況に応じた最適なチューニングが現場で行えます。

高度なアラームメモリー運用

複数のセンサーが設置された現場で、どの個体が発報したかを特定できるメモリー機能を搭載。センサー自身でタイマー制御するモードと、コントローラの警戒/解除操作に連動するモードを選択でき、管理者の運用スタイルに合わせた履歴確認が可能です。

    選定時に評価したい強み
    高い環境適応力： 最大5mの天井高に対応し、床面φ4mの広範囲スポットをカバー。
確実な異常通知： 電圧低下や素子故障を「異常信号」として分離して送信可能。
柔軟な角度調整： ベースのダルマ穴により、設置後でも水平方向に15度の微調整が可能。
安定した通信： 総延長4,000m（システム全体）の広大なサイト設計に対応。



施工・設置ガイド

本機はスポット警戒型のため、警戒したい対象物（ドア、展示物など）の直上に設置してください。取付高さにより警戒範囲が変動します。

取付高さ (m)	警戒範囲・直径 (m)	設計上のポイント
2.0m	φ 1.6m	狭い通路や勝手口のピンポイント監視
3.0m	φ 2.4m	標準的なオフィス天井・店舗
5.0m	φ 4.0m	本機の最大スペック。吹き抜け等に適応

LEDインジケーターの挙動

赤色LED（アラーム）	点滅：ウォームアップ中（通電後約1分）点灯：警報出力中（約2秒）連続点灯：機器異常または電圧不足
黄色LED（メモリー）	点滅/点灯：過去に発報があったことを示します。モード設定によりリセット条件が変わります。

製品仕様

品名 / 品番	パッシブセンサー / BUS-6805B
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒　最大 φ 4 m　9対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED ウォームアップ時：点滅警報時：点灯（約2秒）異常警報時：連続点灯（すべて消灯に設定が可能）
メモリー表示灯	黄色LED メモリー起動時：点滅（センサー制御設定時）メモリー表示時：点灯（センサー制御設定時）
付帯機能	●メモリー制御機能（センサー制御/コントローラ制御選択可） ●機器異常報知機能（焦電素子故障・断線監視） ●低電源電圧異常報知機能（電圧低下監視） ●カウント切替機能（1・2・3・4回）
エリア角度調整範囲	水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量 / 外観	約130g / 樹脂（ホワイト）

FAQ

Q：取付高さが5mを超えても使用できますか？ A：メーカー推奨の最大取付高さは5mです。これを超えると感度が著しく低下し、失報の原因となるため推奨されません。

Q：赤いLEDがずっと点灯したままなのですが故障ですか？ A：連続点灯は「異常警報」の状態です。電源電圧がDC7V未満に低下しているか、センサー内部の故障が疑われます。テスターでの電圧確認を推奨します。

Q：ガラス越しの侵入者を検知できますか？ A：パッシブインフラレッド方式の特性上、遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。

Q：バスネット以外のコントローラでも使えますか？ A：本機は竹中エンジニアリングのバスネットシステム専用です。接点出力タイプのコントローラには直接接続できません。

Q：アドレス設定（DIPスイッチ）を「0」にしても動作しますか？ A：アドレス0では通信が成立しません。必ず1〜255の範囲で固有のアドレスを設定してください。

Q：エアコンの風が当たる場所でも大丈夫ですか？ A：急激な温度変化を検知するため、空調の風が直接当たる場所や、風で揺れるカーテンの近くは誤報の原因となりますので避けてください。

Q：配線距離はどれくらいまで伸ばせますか？ A：バスラインの最長部端末まで1,000m以内、システム総延長4,000m以内となります。また電圧降下を考慮し、末端でDC7V以上確保する必要があります。

Q：ペットなどがいても誤報しませんか？ A：スポット警戒型のためエリアは限定的ですが、エリア内を移動する小動物がいれば検知します。カウント設定を増やすことで抑制できる場合がありますが、基本的には対象外としてください。

Q：屋外で使用することは可能ですか？ A：屋内専用モデルです。湿気や結露に弱いため、必ず結露のない屋内環境でご使用ください。

Q：通電直後にLEDが点滅するのはなぜですか？ A：ウォームアップ（動作安定化待機）中の表示です。約1分間継続し、その間は検知動作を行いません。

パッシブセンサーバスネット専用立体警戒型:12m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）パッシブセンサー BUSNET専用立体警戒12m 屋内用

BUS-6612W パッシブセンサーバスネット専用立体警戒型:12m用

汎用型バスラインシステム「BUSNET」に完全対応した、高精度ツインミラー方式のパッシブセンサーです。

高度な信号処理と自己診断機能を備え、オフィス、店舗、倉庫などの屋内環境において、配線コストを抑えつつ極めて信頼性の高い防犯監視を実現します。

型番： BUS-6612W
製品名： ツインミラー型パッシブセンサー
方式 / カテゴリ： パッシブインフラレッド方式（ツインミラー＋カウント処理）
主な用途： 法人向け屋内防犯、BUSNETシステム端末
設置場所： 屋内天井面（別売アタッチメントで壁付可）
通信仕様： BUSNET伝送（時分割多重伝送方式）

資料ダウンロード

この製品が向いている用途

BUSNETシステムを採用している中大規模施設
誤報を極限まで抑えたいオフィスや店舗
天井の汚れ跡を隠したいリニューアル現場
詳細な機器ステータス管理が必要な重要防犯区画

導入前に確認したいポイント

BUSNET専用機のため、一般の接点式には非対応
屋内専用（屋外や結露する場所は設置不可）
ガラス越しの人体検知は不可（赤外線特性）
各端末に重複しないアドレス設定が必要

特長

ツインミラー方式による卓越した耐誤動作性能

従来のシングル素子センサーと比較し、外乱光や急激な温度変化に対する耐性が飛躍的に向上しています。最長12m、17対、計64本の高密度な警戒ゾーンを構成し、厳しい屋内環境下でも安定した立体警戒を実現します。

BUSNET（汎用型バスラインシステム）への完全統合

本製品はBUSNET専用の端末機として設計されており、時分割多重伝送方式により、電源と信号を4芯のバスライン上で効率的に統合管理できます。これにより、配線の大幅な簡素化と、高度な端末状態の把握を両立させています。

施工後の美観を維持するワイドベース設計

ベース部を従来よりワイドなΦ150mmに設計しています。センサーの取替え時に発生しがちな「古い天井面の汚れ跡」を隠すことができるため、既存システムの更新やリニューアル設置に最適です。施工時の仕上げ品質に貢献します。

機器の状態をリアルタイム監視する異常警報機能

センサー内部の回路・配線の損傷を常時監視する「機器異常警報」に加え、電源電圧の異常低下を検知する「低電源電圧異常警報」を搭載しています。トラブル発生時は通信バス経由でリアルタイムに異常を報告し、システムのダウンタイムを最小限に抑えます。

詳細なLEDインジケーター表示

赤色（アラーム）と黄色（メモリー/点検）の2色LEDを搭載。ウォームアップ点滅、発報点灯、異常時の連続点灯、メモリー履歴、点検アンサーバックなど、LEDの挙動を確認するだけで現場でのステータス把握が完結します。

柔軟な環境適応を可能にするDIPスイッチ設定

本体裏面のモードセレクター（8連DIPスイッチ）により、感度（60%〜120%）、カウント数（1〜4回）、アラーム表示灯のON/OFF、アラームメモリー制御などを現場の環境に合わせて細かくチューニングすることが可能です。

微動検知機能による高感度モニタリング

モード設定により「微動検知機能」を有効にできます。人間の小さな動きを優先的に捉えたい場合に効果を発揮し、よりシビアな防犯要求に応えることができます（※環境に応じて設定を調整）。

アドレス・エリア設定の簡便性

アドレスセレクターにより1〜127までのアドレスを容易に設定可能です。また、天井高と警戒距離に応じたエリア設定もエリアセレクターを回転させるだけで迅速かつ確実に行えます。

    選定時に評価したい強み
    高い信頼性： ツインミラーによる誤報低減ロジックの完成度。
自己診断： 機器異常や電圧異常を逃さない監視体制。
施工性： ワイドベースと分離式端子台による、施工時間の短縮。
履歴管理： センサー単体でも47分間の発報メモリーを保持可能。



施工・設置ガイド

本機は屋内天井面取付専用です。良好な検知性能を維持するため、エアコンの吹き出し口などの熱源直撃、ブラインドの揺れ、直射日光の当たる場所を避けて設置してください。配線はφ0.9mm以上の警報用線材を使用し、バスラインの極性に注意して並列接続を行います。

内部設定・LED表示詳細

LED表示状態	ステータス詳細
赤色LED 点滅	ウォームアップ中（電源投入から約1分間）
赤色LED 点灯	警報出力中
赤色LED 連続点灯	機器異常または低電源電圧異常（要点検）
黄色LED 点滅/点灯	メモリー表示（過去に発報があったことを示します）

製品仕様

項目	内容
品番	BUS-6612W
検出方式	パッシブインフラレッド方式 (ツインミラー+カウント処理)
警戒エリア	立体警戒最長部12m、17対（64本）
電源電圧	DC9〜30V（極性あり）
消費電流	20mA以下
伝送方式	バスネット伝送（時分割多重伝送方式）
伝送情報	正常情報、警報情報、異常情報
表示灯	警報表示灯（赤）、点検表示灯（黄）、警報メモリー表示灯（黄）
付帯機能	機器異常警報、低電源電圧異常警報、警報メモリー、カウント切替（1/2/3/4回）、感度調整（60/80/100/120%）、微動検知機能
エリア角度調整範囲	上下 19.5°、左右 15°（ベース取付穴にて）
使用可能周囲温度	-15℃〜+55℃ (結露なきこと)
設置場所	屋内天井面取付（別売アタッチメントで壁付可）
質量	約170g
外観	本体・カバー：樹脂（ホワイト）
付属品	タッピングネジ（4×30） 2本

FAQ

Q：このセンサーは一般的な警報パネル（接点入力）に接続できますか？ A：いいえ、本製品はTAKEXのBUSNETシステム専用端末です。汎用の無電圧接点出力は備えていないため、必ずBUSNET対応のコントローラと組み合わせてご使用ください。

Q：アドレスの設定はどのように行いますか？ A：本体裏面のアドレスセレクター（DIPスイッチ）で行います。1, 2, 4, 8, 16, 32, 64の各スイッチの組み合わせを加算して設定します。

Q：電源投入直後に赤色LEDが点滅しているのは故障ですか？ A：いいえ、正常な動作です。電源投入後、約1分間は「ウォームアップ時間」として環境学習を行っており、その間は点滅します。点滅が終わると検知可能状態になります。

Q：赤色LEDがずっと点灯したままなのですが、何が原因ですか？ A：異常警報機能が働いています。センサー内部回路の故障、あるいは電源電圧が極端に低下している可能性があります。テスターでの電圧確認やセンサーのリセットをお試しください。

Q：ガラス扉の向こう側を通る人を検知してしまいますか？ A：パッシブセンサーの遠赤外線エネルギーは通常のガラスを透過しません。そのため、ガラス越しに人を検知することはありません。もし反応する場合は、ガラスの隙間や開口部からの漏れを検討してください。

Q：設置高さに制限はありますか？ A：天井高は最大3mまでを推奨しています。それ以上の高さに設置すると、床面付近の検知能力が低下したり、警戒ゾーン間に隙間が生じやすくなるためご注意ください。

Q：感度を調整することはできますか？ A：はい、モードセレクターのSW4とSW5の組み合わせにより、60%、80%、100%（標準）、120%の4段階で感度調整が可能です。

Q：カウント切替機能とは何ですか？ A：一定時間内に検知ゾーンを何回横切ったら警報を出すかという設定です。小動物や急激な温度変化による誤報が多い現場では、回数を増やすことで安定性を高められます。

Q：ワイドベース設計のメリットは何ですか？ A：ベース径が150mmと大きいため、古いセンサーを取り外した際の天井面の汚れや日焼け跡を覆い隠すことができ、リニューアル時に非常に重宝されます。

Q：配線距離の限界はどのくらいですか？ A：φ0.9mm線材使用時、バス信号線は最大1000mまでです。電源配線については接続台数と供給電圧（12V/24V）によって制限が変わるため、仕様マニュアルの計算式をご確認ください。

パッシブセンサーバスネット専用立体警戒型:12m用

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX パッシブセンサーバスネット専用屋内天井取付

BUS-6612 パッシブセンサーバスネット専用立体警戒型:12m用

BUS-6612は、TAKEX独自のバスネットシステムに対応した、通信機能内蔵の高性能パッシブセンサーです。独自の「ツインミラー方式」により小動物による誤動作を極限まで抑え、高度な自己診断機能によりシステムの信頼性を飛躍的に高めます。

型番： BUS-6612
製品名： パッシブセンサーバスネット専用立体警戒型:12m用
検出方式： パッシブインフラレッド（PIR）方式
伝送方式： バスネット方式（時分割多重伝送方式）
主な用途： オフィス、倉庫、商業施設等の高度な防犯・監視システム
設置場所： 屋内天井面（別売アタッチメントで壁付可）

資料ダウンロード

この製品が向いている用途

バスネットシステム導入施設全般
誤報を許容できない重要防犯エリア
広範囲な配線が求められる大型オフィス
複数のセンサーを一括管理する施設

導入前に確認したいポイント

TAKEX専用コントローラが必須です
単体（無電圧接点出力）では動作しません
天井高（2.0m〜4.0m）を確認してください
配線はφ0.9mm以上のAE線を推奨します

特長

パッシブインフラレッド（PIR）方式による確実な検知

人体から自然放射される「遠赤外線エネルギー」の微細な変化を捉えて検知します。センサー自身は何も放射しない受動型のため、他の電子機器への干渉がなく、環境に優しい設計です。

誤動作を極大化する「ツインミラー方式」

内部に2組の精密な光学系ユニットとツイン型素子を内蔵。ミラーで直接集光し焦電素子へ導く独自の設計により、空間の温度変化や小動物などのノイズに対する識別能力が飛躍的に向上しています。

バスネットシステム専用の時分割多重伝送

専用コントローラとの間でリアルタイムに通信を行う専用端末です。アドレス情報、警報信号だけでなく、機器の異常信号まで伝送可能なため、管理センターでの集中監視に最適です。

高度な「機器異常警報機能」を搭載

センサー内部の焦電素子の故障や、回路・配線の断線を常時監視しています。万が一の故障時には異常警報信号を出力し、現場のアラーム表示灯を連続点灯させることで、死角を作らない運用を支援します。

低電源電圧の異常監視機能

電源電圧が規定値（DC7V）を下回った場合に、即座に異常信号を発信します。電圧降下による検知漏れ（失報）を未然に防ぎ、システム全体の健全性を維持します。

柔軟な「アラームメモリー」制御

発報の履歴を残すメモリー表示灯は、センサー自身がタイマー管理する「センサー制御モード」と、コントローラの警戒・解除操作と連動する「コントローラ制御モード」を選択可能です。

検知を最適化するカウント切替機能

設置環境に合わせて、1・2・3・4回のパルスカウント切替が可能です。ノイズの多い環境ではカウントを増やすことで誤動作を抑え、安定した警戒を実現します。

高所取付に対応する「微動検知機能」

DIPスイッチの設定により、微動検知機能を有効化できます。天井が高い場所での設置時に生じやすい検知感度の低下を補い、人間の小さな動きも鋭敏に捉えます。

    選定時に評価したい強み
    高い耐誤報性能： ツインミラーとカウント設定の組み合わせにより、環境ノイズに非常に強い。
省施工・長距離配線： 多重伝送により配線数を削減。総延長最大4,000mまでの大規模システムに対応。
自己診断の徹底： 素子故障、電圧低下、通信断をリアルタイムに把握できる高いメンテナンス性。
調整の柔軟性： 水平15°、垂直方向はA〜Hの8段階セレクターで、現場に合わせた精密調整が可能。



LED表示の挙動パターン

表示灯	色	状態	意味
アラーム表示灯	赤	点滅	ウォームアップ中（電源投入後約1分間）
		点灯（約2秒）	警報発生（人体検知）
		連続点灯	機器異常または電源電圧の異常低下
メモリー表示灯	黄	点滅/点灯	過去に発報があったことを表示（モード設定による）
点検表示灯	黄	点灯（約2秒）	コントローラ側「点検モード」時の応答確認

施工・配線仕様

本機はバスネット専用端末です。正しい配線材と距離を遵守してください。

確認項目	仕様内容
推奨電線	φ0.9mm以上のAE線（またはOP線）
電源電圧範囲	DC7V 〜 30V（極性あり）
電源配線限界距離	φ0.9mm使用時：DC12Vで最大7,600m / DC24Vで最大23,000m
バス配線限界距離	最長部まで1,000m以内、総延長4,000m以内
接続方式	M3セルフアップ端子（分離式ベース構造）

製品仕様

項目	内容
品名	ツインミラー型パッシブセンサー
品番	BUS-6612
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒最長部12m 17対（64本）
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
付帯機能1	メモリー制御（センサー側/コントローラ側切替）
付帯機能2	機器異常報知（素子故障・回路断線監視）
付帯機能3	低電源電圧異常監視
付帯機能4	カウント切替（1・2・3・4回）、微動検知機能
エリア角度調整	上下19.5° 左右15°（ベース取付穴にて）
使用周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
質量	約150g
外観	樹脂（ホワイト）

FAQ

Q：このセンサーは単体で一般的な防犯パネルに接続できますか？ A：いいえ、できません。本機はTAKEX独自の「バスネットシステム」専用端末です。専用コントローラへの接続が必須となります。

Q：赤色LEDがずっと点灯したままになっています。 A：異常警報状態です。機器内部の故障、または電源電圧がDC7V未満に低下している可能性があります。テスターで電圧を確認してください。

Q：小動物による誤報を減らすにはどうすればいいですか？ A：内部のDIPスイッチで「カウント設定」を3回または4回に増やし、感度を適宜下げることで、突発的な動きによる誤動作を抑制できます。

Q：天井高が4mありますが設置可能ですか？ A：はい、設置可能です。ただし、検知感度が下がる可能性があるため、内部の「エリアセレクター」を適切な位置（マトリクス表のDやHなど）に合わせ、微動検知機能をONにすることをお勧めします。

Q：配線は2芯で足りますか？ A：いいえ、電源用2芯と通信用2芯の合計4芯が必要です。

Q：ガラス越しの侵入者を検知できますか？ A：できません。遠赤外線はガラスを透過しないため、ガラス越しの動きは検知対象外となります。

Q：アドレスの設定方法を教えてください。 A：内部のアドレスセレクター（1, 2, 4, 8...）の2進数加算方式で設定します。例えばアドレス14にするには「8」「4」「2」をONにします。

Q：屋外でも使用できますか？ A：屋内専用です。雨の当たる場所や多湿な環境には設置しないでください。

Q：電源投入直後に検知しません。故障ですか？ A：故障ではありません。電源投入後、約1分間は「ウォームアップ期間」として赤色LEDが点滅し、検知動作を行いません。点滅終了までお待ちください。

Q：配線距離はどれくらいまで伸ばせますか？ A：φ0.9mmの電線使用時、バスラインは総延長4,000mまで、電源はDC24V供給であれば最大23,000mまで（台数による制限あり）対応可能です。

バスネット専用赤外線センサー屋外50m

SecurityStoreAI — 2026-05-01T14:56:39+09:00

タケックス (TAKEX) 赤外線センサーバスネット専用屋外50m IP65相当

BUS-50XF バスネット専用赤外線センサー屋外50m

通信機能を内蔵したバスネットシステム専用の対向型赤外線センサーです。2芯のバスラインによる圧倒的な省配線化を実現し、広範囲・多段警戒の構築に最適です。

型番： BUS-50XF
方式： 近赤外線ビーム遮断方式（4段ビーム・二重変調）
警戒距離： 屋外50m以内
対応システム： バスネットシステム専用（極性あり）
環境性能： IP65相当（防塵・防滴・防虫）

資料ダウンロード

この製品が向いている用途

工場・倉庫の敷地外周警戒
戸建住宅の庭園・外構セキュリティ
複数スパンを連続して設置する大規模外周
省配線が求められる現場の多段警戒

導入前に確認したいポイント

バスネット通信は極性があるため配線時に注意
警戒距離が25m以下の場合は投光パワーL設定
壁面近傍では反射による「回り込み」を考慮
タンパー端子未使用時は必ず短絡が必要

特長

バスネットシステム専用設計による省配線化

コントローラとの通信を2芯のバスライン（極性あり）で行う専用設計です。従来の1対1の独立配線方式に比べ、多段警戒や広い敷地での複数設置において、配線工数と資材コストを大幅に削減できます。システム全体で効率的な運用が可能です。

二重変調方式と4段ハイパワービーム

太陽光や車のヘッドライトなどの外乱光との識別性を高める「二重変調方式」を採用。さらに距離余裕10倍（最大到達距離500m）を誇る4段ビームにより、濃霧や豪雨、降雪などの悪天候時でも安定した検知性能を維持し、誤動作を徹底的に排除します。

誤報を低減するワイドピッチ構造

上下のビームピッチを拡大したワイドピッチ構造を採用しています。これにより、鳥の飛来や落ち葉、小さな飛来物による一瞬の遮光では発報せず、人間が通過する際の4段同時遮断のみを確実に検知する、信頼性の高い警戒網を構築します。

高度な防虫・防塵・防滴構造 (IP65相当)

電線を包み込む防虫ブッシングや専用パッキンの採用により、内部へのアリやクモなどの虫、および水滴の侵入をシャットアウトします。屋外の過酷な環境下でも内部基板を保護し、長期にわたって安定した動作を支えるIP65相当の設計です。

雷サージ対策を従来比約10倍に強化

落雷の影響を受けやすい屋外フェンス沿いなどの設置を想定し、耐誘導雷サージ性能をタケックス従来機比で約10倍に強化。雷による故障リスクを低減し、メンテナンス性の向上とシステムの止まらない運用をサポートします。

外部入力端子装備によるシステムの柔軟性

外部入力端子を搭載しており、他の赤外線センサー（PXBシリーズ）やマイクロ波センサー（MWシリーズ）と組み合わせた「AND警戒」が可能です。現場の状況に合わせた高度な誤報対策や、アドレス消費を抑えた多段警戒を柔軟に構成できます。

オートゲインロックと充実の診断機能

設置距離に合わせて感度を最適化する「オートゲインロック機能」を搭載。また、悪天候による減衰時に感度を引き上げる「プログラマブルAGC」や、限界を超えた減衰を通知する「外部環境診断機能」により、常に最高精度の警戒状態を維持します。

    選定時に評価したい強み
    安定性： 二重変調×4段ビームによる業界トップクラスの耐外乱光性能。
施工性： バスネット方式による大幅な配線簡略化とアドレス一括管理。
高精度調整： モニター出力電圧（2.5V基準）によるシビアな光軸調整が可能。
自己診断： 低電源電圧異常や環境異常、タンパー異常を個別伝送。



施工・設置ガイド

本製品は「極性あり」のバスライン通信を使用します。施工時はAE線（φ0.9mm以上推奨）を使用し、電圧降下を防ぐために距離に応じた線径選定を行ってください。50mモデルは反射の影響を受けやすいため、壁面からの離隔距離の確保が重要です。

表示灯・操作部	動作内容と現場での確認ポイント
アラーム表示灯 (受光器)	遮光検知・外部入力検知・低電圧時に点灯。歩行テストの成否を確認。
受光感度表示灯 (受光器)	受光量不足時に点灯。点灯・チラつきがある場合は再調整が必要。
モニタージャック	テスターで2.5V以上を目標に調整。2.3V未満は雨天時に誤動作のリスクあり。
投光パワー切替	25m以内は「L」、25m超は「H」に設定。近距離での「H」は反射失報の原因。

製品仕様

項目	内容
品名	赤外線センサー
品番	BUS-50XF
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離	屋外50m以内
距離余裕（最大到達距離）	10倍（500m）
検知応答時間	0.05〜0.7秒（ボリュームにて可変）
電源電圧	DC10〜30V（極性あり）
消費電流	34mA以下（警戒時） 60mA以下（最大時）
伝送方式	バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号	正常：随時警報：警報判定の設定に沿って出力環境異常：環境悪化時出力タンパー異常：受光器カバー取りはずし時、タンパー入力間開放時に出力低電源電圧異常：電源電圧低下時に出力
接点入力	1入力（a接点／b接点切替式）
タンパー入力	1入力（b接点）
アラーム表示灯（赤色）	遮光検知時：点灯（受光器のみ）接点入力検知時：点灯（受光器のみ）低電源電圧異常時：点灯（受光器のみ）
受光感度表示灯（赤色）	受光感度減衰時：赤色点灯（受光器のみ）
アラームメモリー表示灯	センサー制御時は点滅、コントローラ制御時は点灯（運用モード時）
点検表示灯	警報信号応答時：点灯（点検モード時）
付帯機能	変調周波数切替、投光パワー切替、アラームメモリー、外部接点入力、サウンドチェック、接点入力切替、警報判定切替、上段／下段切替、オートゲインロック、プログラマブルAGC、受光感度表示、低電源電圧検知、外部環境診断、投光カバー補正、モニター出力、タンパー機能、検知応答時間調整、ワイヤレス光軸チェッカー接続
光軸調整範囲	水平方向：±90°　垂直方向：±20°
使用可能周囲温度	－25℃〜＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造　IP65相当）
質量	投光器：約1,500g　受光器：約1,550g
外観	樹脂（ワインレッド）

FAQ

Q：バスラインの配線に無極性の線は使えますか？ A：いいえ、BUS-50XFは「極性あり」のバスネット方式です。電源（+ / -）および信号線（+ / -）を正しく接続する必要があります。

Q：警戒距離が10m程度の短い場所でも使えますか？ A：可能です。ただし、投光パワー設定を必ず「L」に設定してください。「H」のままだと光が強すぎて壁面反射による失報の原因となります。

Q：濃霧や豪雨の際に誤報は出ませんか？ A：10倍の距離余裕とプログラマブルAGC機能により、視界不良時でも安定した検知を維持します。限界を超えた場合は「環境異常信号」を送り、誤報を抑えます。

Q：外部入力端子には何が接続できますか？ A：a接点またはb接点出力を持つセンサー（マイクロ波センサー等）を接続し、バスラインの1アドレスとして統合管理することが可能です。

Q：光軸調整が正しくできているか確認する方法は？ A：受光器のモニタージャックにテスターを接続し、電圧を確認してください。2.5V以上あれば最良の状態です。

Q：オートゲインロックが失敗（断続音）するのはなぜですか？ A：光軸がズレている、投光パワー設定が距離に合っていない、またはレンズが著しく汚れている可能性があります。

Q：推奨される設置高さはどのくらいですか？ A：センサーの中心が地面から約80cmの高さになるように設置してください。人間の胴体を確実に検知する推奨高さです。

Q：タンパー端子を使用しない場合、どうすればいいですか？ A：端子(7)-(8)を必ず付属のリード線等で短絡（ショート）させてください。開放のままだと常に異常信号が出続けます。

Q：配線距離の限界はどのくらいですか？ A：AE線φ0.9mm使用時、DC12V供給で1セットあたり約450mが目安です。多段接続時は電圧降下を考慮しDC24Vの利用を推奨します。

Q：雪が積もる場所でも動作しますか？ A：特殊なひさし形状により雪の付着を防ぎますが、センサー自体が雪に埋もれる場合は、除雪するか嵩上げ設置を行ってください。

バスネット専用赤外線センサー屋外200m

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネット専用センサー屋外200m警戒 IP65防雨構造赤外線センサー

BUS-200XF バスネット専用赤外線センサー屋外200m

2芯のバスラインで広大な敷地の警備を効率化する、バスネットシステム専用の長距離赤外線センサーです。最大警戒距離200mを誇る4段高出力ビームにより、過酷な屋外環境でも安定した検知性能を発揮します。

型番： BUS-200XF
警戒距離： 屋外200m以内
通信方式： バスネット方式（時分割多重伝送）
検出方式： 近赤外線ビーム遮断方式（4段ビーム・二重変調方式）
保護等級： IP65相当（防塵・防滴・防虫）
電源電圧： DC10〜30V

資料ダウンロード

この製品が向いている用途

工場・倉庫の外周警戒
広大なメガソーラー・発電所の防犯
港湾施設、空港などの重要拠点監視
既存のバスネットシステムへのセンサー追加
配線工事のコストを抑えたい長距離警戒現場

導入前に確認したいポイント

タケックス製バスネットコントローラが必要です
200m地点で光芒が約5m広がるための空間確保
堅牢なポールまたは壁面への設置（揺れ対策）
150m以下の場合は投光パワーの調整が必要
電源電圧降下を防ぐための適切な配線径の選定

特長

2芯バスラインによる圧倒的な省配線化

バスネットシステム専用の通信機能を内蔵しており、コントローラとの間を2芯のバスラインで接続可能です。従来の独立配線方式に比べ、広大な敷地における配線材料費と工事工数を劇的に削減します。

4段ハイパワービームと二重変調方式

上段・下段各2本の合計4段ビームを同時に遮断することで検知する方式を採用。太陽光や車のヘッドライトといった外乱光に強い「二重変調方式」と相まって、鳥や落ち葉による誤動作を最小限に抑えます。最大到達距離は警戒距離の10倍にあたる2000mを誇り、濃霧や豪雨時でも安定した動作を維持します。

IP65相当の高度な防虫・防滴・防塵設計

電線を包み込む防虫ブッシングや専用パッキンの採用により、蟻などの微細な虫の侵入をシャットアウト。屋外の過酷な環境下でも内部基板を保護し、長期にわたる信頼性を確保しています。

雷サージ対策を10倍強化

誘導雷による故障リスクを軽減するため、従来のBUS-HFシリーズと比較して約10倍の耐サージ性能を実現。開けた場所や高台など、落雷の影響を受けやすい場所での設置に適しています。

外部入力端子の装備による高い拡張性

受光器側に外部入力端子を搭載。他の赤外線センサーやマイクロ波センサーを接続し、バスネット上の1アドレスで「AND検知」や「OR検知」を構成できます。これにより、アドレス消費を抑えつつ、より精度の高い高度な警戒ラインを構築可能です。

オートゲインロック機能による最適感度設定

光軸調整後、カバーを閉じるだけで設置距離に応じた最適な感度余裕を自動的に記憶・固定します。環境の変化に左右されない安定した警戒状態を素早くセットアップできます。

プログラマブルAGCと外部環境診断機能

天候悪化により受光量が低下した際、一時的に感度を引き上げる「プログラマブルAGC」を搭載。さらに、霧や豪雨などで検知限界を超えそうな場合には「環境情報」をコントローラへ伝送し、誤報や失報を未然に防ぐメンテナンス性を備えています。

    選定時に評価したい強み
    長距離安定性： 200m警戒において感度余裕100倍を確保し、天候に左右されにくい
メンテナンス性： LED表示灯とサウンドチェック機能で光軸調整が容易
高精度診断： 低電源電圧異常やタンパー、環境異常を個別に伝送可能
設置の柔軟性： 水平±90°、垂直±20°の広い光軸調整範囲



施工・設置ガイド

200mという長距離警戒においては、光軸の僅かなズレが動作に大きく影響します。以下の手順・条件を遵守してください。

確認項目	この製品での考え方
設置高さ	地面からセンサー中心まで約80cmを推奨。
投光パワー設定	150m以内なら「L」、150m以上なら「H」に設定必須。
光軸調整の目標	モニタージャックでの電圧チェックでDC 2.5V以上を推奨。
配線材	バスラインにはφ0.9mm以上のAE線（OP線）を使用。

製品仕様

項目	内容
品名	赤外線センサー
品番	BUS-200XF
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離	屋外200m以内
距離余裕（最大到達距離）	10倍（2000m）
検知応答時間	0.05〜0.7秒（ボリュームにて可変）
電源電圧	DC10〜30V（極性あり）
消費電流	38mA以下（警戒時） / 64mA以下（最大時）
伝送方式	バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号	正常：随時警報：警報判定の設定に沿って出力環境異常：環境悪化時出力タンパー異常：カバー取外時またはタンパー入力開放時出力低電源電圧異常：電源電圧低下時に出力
接点入力	1入力（a接点／b接点切替式）
タンパー入力	1入力（b接点）
アラーム表示灯（赤）	遮光検知・接点入力検知・低電圧異常時に点灯（受光器）
受光感度表示灯（赤）	受光感度減衰時に点灯（受光器）
付帯機能	変調周波数切替、投光パワー切替、アラームメモリー、外部接点入力、サウンドチェック、接点入力切替、警報判定切替、上/下段切替、オートゲインロック、プログラマブルAGC、受光感度表示、低電源電圧検知、外部環境診断、投光カバー補正、モニター出力、タンパー機能、検知応答時間調整
光軸調整範囲	水平方向：±90°　垂直方向：±20°
使用可能周囲温度	－25℃〜＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造　IP65相当）
配線接続	M3セルフアップ端子式
質量	投光器：約1,500g　受光器：約1,550g
外観	樹脂（ワインレッド）

FAQ

Q：このセンサーを動かすには何が必要ですか？ A：タケックス製のバスネットシステムに対応したコントローラが必要です。通信と電源を供給する2芯のバスラインで接続します。

Q：200m以下の距離（例：50m）でも使えますか？ A：使用可能ですが、投光器内の「投光パワー切替スイッチ」を必ず「L」に設定してください。「H」のままだとパワー過剰により正常に検知できない場合があります。

Q：雨や霧での誤報が心配です。 A：二重変調方式と4段ビームに加え、プログラマブルAGC機能を搭載しているため、天候悪化による減衰を自動補正し、誤報を極限まで抑えます。

Q：外部入力端子には何を接続できますか？ A：別の赤外線センサーやマイクロ波センサーの接点出力を接続できます。これにより、コンビネーション警戒（AND検知など）を省配線で実現できます。

Q：光軸調整が正しくできているか確認する方法は？ A：受光器のモニタージャックにテスターを接続し、電圧値を測定してください。DC2.5V以上あれば理想的な受光状態です。

Q：雷による故障が心配です。 A：従来比約10倍の耐誘導雷サージ性能を持っており、屋外での長期運用において高い耐久性を発揮します。

Q：オートゲインロックとは何ですか？ A：設置距離にかかわらず、最適な受光感度を自動で記憶する機能です。光軸調整後にカバーを閉めるだけで完了します。

Q：小動物による誤報を防ぐには？ A：検知応答時間ボリュームを調整し、遮光時間を少し遅く（例：0.1〜0.3秒）設定することで、一瞬の遮光を無視させることができます。

Q：タンパー異常が解除されません。 A：カバーが正しく閉まっているか確認してください。また、外部タンパー入力端子を使用しない場合は、必ず付属の短絡線でショートさせてください。

Q：アドレスの設定方法は？ A：受光器内部の8ビットDIPスイッチで1〜255までのアドレスを任意に設定します。

バスネット専用赤外線センサー屋外100m

SecurityStoreAI — 2026-05-01T14:56:39+09:00

TAKEX（竹中エンジニアリング）バスネット専用屋外100m警戒対向型赤外線センサー

BUS-100XF バスネット専用赤外線センサー屋外100m

BUS-100XFは、タケックスのバスネットシステムに最適化された高性能な対向型赤外線センサーです。2芯のバスラインによる省配線化を実現しつつ、4段ビームと二重変調方式により、屋外の過酷な環境下でも極めて高い検知信頼性を維持します。大規模施設の周界警戒から、複雑なシステム連携を必要とする現場まで幅広く対応するプロ仕様のモデルです。

型番： BUS-100XF
方式： 近赤外線ビーム遮断方式（4段ビーム対向型）
警戒距離： 屋外100m以内
通信方式： バスネット方式（時分割多重伝送）
保護構造： IP65相当（防塵・防滴・防虫）

資料ダウンロード

この製品が向いている用途

工場・倉庫の広大な外周警戒
バスネットシステムによる多点監視・省配線化
霧や雪の多い寒冷地・山間部の施設
重要施設の高信頼セキュリティ構築

導入前に確認したいポイント

バスネット対応コントローラとの接続が必須です
投光器と受光器間の光軸上に遮蔽物がないか
電源電圧（DC10〜30V）が規定内か
バスラインの総延長距離（最大4000m以内）

特長

バスネットシステムによる圧倒的な省配線

コントローラとの通信を2芯のバスラインで行う「バスネット方式」を採用しています。各センサーの情報を個別に識別できるため、従来のようなセンサーごとの個別配線が不要になり、施工コストと工期を大幅に短縮可能です。

外乱光に強い「二重変調方式」

太陽光や車のヘッドライトといった強い外乱光と、センサー自身の赤外線ビームを確実に識別する「二重変調方式」を搭載しています。屋外設置において誤報の大きな原因となる環境光の影響を極限まで排除しました。

4段ハイパワービームとワイドピッチ構造

上下4段のビームを同時に遮断した時のみ発報する設計です。これにより、落ち葉や鳥の飛来といった小さな物体による誤動作を防止。さらに感度余裕100倍を誇るハイパワー設計で、濃霧や豪雨といった視界不良時でも安定した警戒が可能です。

IP65相当の高度な防虫・防滴設計

電線を包み込む防虫ブッシングや専用パッキンの採用により、内部への虫や水の侵入を徹底遮断。IP65相当の保護性能を実現し、屋外の過酷な天候下でも基板の腐食やショートのリスクを最小限に抑えます。

耐誘導雷サージ性能を大幅強化

屋外設置の電子機器にとって脅威となる雷サージに対し、従来機（BUS-HFシリーズ）と比較して約10倍の耐性を備えています。雷による故障リスクを低減し、長期にわたる安定稼働をサポートします。

外部入力端子によるシステム拡張性

受光器に外部入力端子を装備しており、他の赤外線センサーやマイクロ波センサーとの連携が可能です。これにより、アドレス消費を抑えながら「AND検知」による誤報対策を強化するなど、柔軟なシステム構成を可能にします。

「オートゲインロック」による確実な感度調整

光軸調整後、カバーを閉じるだけで設置距離に応じた最適な感度設定が自動で行われる機能を搭載。設置環境ごとに異なる最適な感度調整を、誰が施工しても均一かつ高精度に完了させることができます。

環境診断機能とプログラマブルAGC

霧や雪などで受光量が著しく低下した場合、アラームではなく「環境異常信号」として出力。同時に、一時的に感度を自動で引き上げるプログラマブルAGC機能が働き、悪天候時の失報を防ぎます。

    選定時に評価したい強み
    長距離安定性： 100m警戒に対し最大到達距離1000mという圧倒的な距離余裕。
メンテナンス性： LED表示やモニタージャック、音による光軸確認など保守機能が充実。
診断能力： 低電源電圧、タンパー、環境異常など5種類の伝送情報で異常を即座に把握。
耐環境形状： 雪解け水の凍結を防ぐウェザープルーフハウジングをカバーに採用。



施工・設置ガイド

正確な検知を実現するため、以下の設置基準を遵守してください。

確認項目	設計・施工上の基準
取付高さ	センサーの中心が地面から約80cm前後になるように設置。
光軸調整目標	受光器モニタージャックにて「DC 2.5V以上」を推奨（テスター使用時）。
配線材	バスラインにはφ0.9mm以上のAE線（OP線）を使用してください。
禁止事項	揺れる樹木が光軸に入らないこと。不安定なポールへの設置は避けること。

製品仕様

項目	内容
品名 / 品番	赤外線センサー / BUS-100XF
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離	屋外100m以内
距離余裕（最大到達距離）	10倍（1000m）
検知応答時間	0.05〜0.7秒（ボリュームにて可変）
電源電圧	DC10〜30V（極性あり）
消費電流	36mA以下（警戒時） / 62mA以下（最大時）
伝送方式	バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号	正常、警報、環境異常、タンパー異常、低電源電圧異常
接点入力 / タンパー入力	1入力（a/b接点切替） / 1入力（b接点）
アラーム表示灯（赤色）	遮光検知、接点入力検知、低電源電圧異常時に点灯（受光器）
受光感度表示灯（赤色）	受光感度減衰時に点灯（受光器）
付帯機能	変調周波数切替、投光パワー切替、オートゲインロック、プログラマブルAGC、サウンドチェック、外部環境診断、モニター出力、タンパー、検知応答時間調整
光軸調整範囲	水平方向：±90° / 垂直方向：±20°
使用可能周囲温度	－25℃〜＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造 IP65相当）
質量	投光器：約1,500g / 受光器：約1,550g
外観	樹脂（ワインレッド）

FAQ

Q：バスネット以外のコントローラでも使用できますか？ A：いいえ、本製品はタケックス製バスネットシステム専用です。専用コントローラとの接続が必要です。

Q：2芯の配線であれば、既存の配線を流用できますか？ A：ノイズ耐性や電圧降下の観点から、φ0.9mm以上のAE線（OP線）の使用を強く推奨します。

Q：外部入力端子には何が接続できますか？ A：他の赤外線センサーやマイクロ波センサーの接点出力を接続可能です。1つのアドレスで複数のセンサー情報を統合できます。

Q：光軸調整の目安となる電圧は？ A：モニタージャックでの測定でDC 2.5V以上が最良の状態です。2.3V未満の場合は再調整が必要です。

Q：オートゲインロックが失敗（断続音）するのはなぜですか？ A：受光量が不足している可能性があります。光軸のズレ、カバーの汚れ、または投光パワー設定（L/H）が距離に対して適切か確認してください。

Q：霧や雪で誤報は出ませんか？ A：4段ビームと感度余裕100倍、さらにプログラマブルAGC機能により、霧や雪による誤報・失報を極限まで抑えています。

Q：検知応答時間の調整はどう使い分けますか？ A：通常は0.05秒（高速）ですが、鳥や落ち葉の飛来が多い場所では0.1〜0.3秒程度に遅くすることで誤報を軽減できます。

Q：雷対策はどの程度されていますか？ A：従来製品と比較して約10倍の耐誘導雷サージ性能を誇り、屋外の過酷な落雷環境下でも故障しにくい設計です。

Q：投光パワーの「L」と「H」の使い分けは？ A：警戒距離が75m以下の場合は「L」、75m〜100mの場合は「H」に設定してください。

Q：氷点下でも動作しますか？ A：-25℃まで対応しています。カバー形状も着雪や再凍結を防ぐ特殊なウェザープルーフ構造になっています。

漏水センサ送信機

SecurityStoreAI — 2026-05-01T09:48:13+09:00

竹中エンジニアリング (TAKEX) 漏水センサー小電力セキュリティシステムワイヤレス 4周波切替対応

TXF-SW1 漏水センサ送信機

筐体底面の電極で漏水を検知し、ワイヤレスで異常を報知する電極式スポット検知センサーです。専用リチウム電池により約10年の長期運用が可能で、配線困難な場所や後付け設置に最適なBtoB向けプロ仕様モデルです。

型番： TXF-SW1
製品名： 漏水センサ送信機
検知方式： 電極式スポット検知
電源： 専用リチウム電池（待機寿命約10年）
通信方式： 426MHz帯特定小電力無線（4周波切替対応）
設置環境： 屋内・屋外（日常生活防水 IP67相当）

資料ダウンロード

この製品が向いている用途

サーバールーム・電算室の浸水監視
厨房・給湯室の漏水早期発見
マンションのパイプシャフト内監視
受水槽・地下ピットの溢水検知
重要書類保管庫・書庫の防災

導入前に確認したいポイント

純水・超純水は検知できません（不純物が必要）
油、酸、アルカリ、可燃性液体の検知は不可
見通し距離は約100m（環境により異なります）
設置面が金属の場合、電波到達距離が低下します

特長

高度な電極式スポット検知テクノロジー

本体底面に配置された4つの検知電極のうち、隣り合った2極間が水で短絡（ショート）することで漏水を確実に検知します。検知した瞬間、内蔵の送信ユニットが起動し、受信機へアラーム信号をリアルタイムに送信します。

4周波切替対応による安定通信

426MHz帯の周波数を4波から選択して切り替えることが可能です。送信機や中継機を多数設置する大規模現場においても、電波干渉や混信のリスクを最小限に抑え、信頼性の高いシステム構築を実現します。

約10年の長期運用を実現する省電力設計

専用リチウム電池（CR17335E-R-CN）を採用。待機時で約10年、1日1回検知の運用でも約8年という長寿命を誇ります。頻繁な電池交換の手間を省き、ランニングコストとメンテナンス負荷を大幅に軽減します。

水没にも耐える日常生活防水構造

IP67相当の日常生活防水構造を採用しています。一時的に水没するような過酷な現場環境下でも故障しにくく、漏水が発生したその瞬間から復旧まで安定した動作を継続します。

不陸調整用アジャストスクリューを装備

底面に3本の高さ調整ネジ（アジャストスクリュー）を搭載。最大3mmまでの段差や設置面の不陸を吸収し、すべての電極が床面と適切なクリアランスを保てるよう精密に調整可能です。ガタつきによる検知漏れを防ぎます。

システムの健全性を支える定期送信機能

漏水の有無に関わらず、定期的に「正常稼働信号（アライブ信号）」を送信します。受信機側でこの信号を監視することで、機器の盗難、破壊、または電波遮断といった異常を早期に発見できる高度なセルフモニタリング機能を備えています。

電池切れを逃さないデュアル報知機能

電池電圧が低下すると、受信機へ電池切れ信号を送信すると同時に、本体の赤色LEDが約5秒周期で点滅を開始します。システム管理画面と現場巡回の両面からメンテナンス時期を正確に把握できます。

    選定時に評価したい強み
    施工性の高さ： 完全ワイヤレス・電池駆動のため、床に置くだけで設置が完了します。
耐環境性能： 樹脂筐体とステンレス電極の採用により、多湿環境でも腐食に強い設計です。
信頼の国内メーカー： セキュリティ分野で実績豊富な竹中エンジニアリング製で、長期の部品供給も安心です。
多波設計： 同一エリア内で複数の漏水監視ポイントを個別に識別・管理することが容易です。



施工・設置ガイド

本機の性能を最大限に発揮させるため、漏水が最も早く滞留する「最低部」への設置を推奨します。設置面が完全に平滑でない場合は、必ずアジャストスクリューで接地のレベリングを行ってください。

LED表示灯のパターン

状態	LEDの挙動	意味
待機時	消灯	正常に稼働しています（省電力モード）。
検知・復旧時	約1秒間点灯	信号を送信しました。
電池電圧低下時	約5秒周期で点滅	電池交換が必要です。

製品仕様

項目	内容
品名	漏水センサ送信機（4周波切替対応型）
品番	TXF-SW1
検出方式	電極式スポット検知（本体内蔵）
電源	専用リチウム電池 CR17335E-R-CN
電池寿命	待機時：約10年（常温時） 1日1回検知（5分後復旧）：約8年（常温時）
電波周波数帯	426MHz帯・4波（小電力セキュリティシステムの無線設備）
空中線電力	10mW以下
電波到達距離	約100m（見通し距離）
使用可能周囲温度	－10℃〜＋50℃（氷結なきこと）
構造	日常生活防水（IP67相当）
付帯機能	定期送信機能、電池切れ報知機能
設置場所	屋内・屋外（床面据置）
質量	約150g（電池含む）
外観材質	筐体：樹脂（グレー）、電極：ステンレス
外形寸法	φ108mm × 高さ 34.5mm

FAQ

Q：純水や超純水は検知できますか？ A：いいえ、検知できません。純水は電気を通さないため、電極間が短絡せず動作しません。一般的な水道水や空調ドレン水などは検知可能です。

Q：油が漏れた場合の検知は可能ですか？ A：いいえ、油は絶縁体のため検知できません。また、油の付着は電極の表面をコーティングしてしまい、その後の水検知を妨げる可能性があるため避けてください。

Q：電池寿命は本当に10年持ちますか？ A：待機状態（検知が発生しない状態）かつ常温環境であれば、設計上約10年の寿命があります。ただし、極端な低温・高温環境や、頻繁な発報がある場合は短くなります。

Q：電波はどのくらいの距離まで届きますか？ A：遮蔽物のない見通し距離で約100mです。壁やパーティション、金属製の設備がある場合は距離が短くなるため、設置前のテストを推奨します。

Q：屋外でも使用できますか？ A：はい、日常生活防水構造（IP67相当）ですので屋外設置も可能です。ただし、常に水に浸かっているような場所や氷結する場所は避けてください。

Q：アジャストスクリューは何のためにありますか？ A：設置面のわずかな凹凸を調整するためです。本体がガタつくと電極が浮いてしまい漏水を見逃す原因となるため、3点でしっかり接地させるために使用します。

Q：電池切れになった場合はどうなりますか？ A：本体のLEDが5秒周期で点滅し、受信機へ電池切れ信号を送信します。速やかに専用電池（CR17335E-R-CN）を交換してください。

Q：4周波切替はどのように設定しますか？ A：本体内部の基板上にあるDIPスイッチで切り替えます。受信機側のチャンネル設定と合わせる必要があります。

Q：メンテナンスで注意することはありますか？ A：電極に汚れや油膜が付着すると検知感度が低下します。定期的に電極を清拭し、実際に水をかけるか電極を短絡させるテスト発報を行ってください。

Q：無線局の免許は必要ですか？ A：不要です。本機は特定小電力無線局としての技術基準適合証明を受けているため、どなたでも自由にご使用いただけます。

転倒検知送信機〔倒れコール〕

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）転倒検知送信機一人作業者安全管理小電力セキュリティ無線

TXF-130 転倒検知送信機〔倒れコール〕

作業者の転倒や倒れ込みをセンサーで自動検知し、大音量の警報音と同時に無線信号を発信する緊急事態通報システムです。一人作業現場の安全管理を強力にサポートします。

型番： TXF-130
方式： 小電力セキュリティシステムの無線局設備（426MHz帯）
主な用途： 工場、建設現場、高所作業、夜間巡回、介護施設等の安全管理
検知方式： 高精度傾斜センサー（鉛直線より約60°以上の傾きを検知）
電源： 単4形アルカリ乾電池×2本（電池寿命約2年）
特長： 4周波切替対応、IP54相当の防雨構造、検知延長タイマー搭載

資料ダウンロード

この製品が向いている用途

工場や倉庫内での一人作業の監視
高所作業時や足場の悪い現場での安全対策
警備・夜間巡回時の緊急通報用
介護・福祉施設での入居者の転倒検知

導入前に確認したいポイント

受信機との電波到達距離（見通し約100m）
作業中に頻繁に屈む動作があるかの確認
装着方法（ベルトクリップかソフトケースか）
同一エリア内での他無線機器との干渉有無

特長

高精度傾斜センサーによる異常検知

本体が鉛直線より約60°以上傾いた状態が一定時間続くと、異常事態と判定します。単なる衝撃ではなく「姿勢の継続」を監視するため、一時的な動作による誤報を抑えた確実な検知が可能です。

4周波切替対応による安定した通信

4つの周波数（F1〜F4）からチャンネルを選択可能です。大規模な現場や、既に他の無線システムが導入されている環境でも、混信を避けて安定した運用を行うことができます。

電源の入れ忘れを防ぐ「アタッチメント連動」

専用のクリップまたはソフトケースに本体を装着することで電源がON（運用モード）になり、取り外すとOFF（保管モード）になります。現場での操作ミスを防ぐフェイルセーフ設計です。

誤報を防止する「警報遅延タイマー」

倒れ検知から送信までに10秒間の予備警報期間を設定可能です。この間に姿勢を戻すか停止ボタンを押せば送信をキャンセルできるため、誤って倒した際などの不要な通報を防げます。

意図的な伏せ作業に対応する「検知延長タイマー」

配管作業など、意図的に横たわって作業を行う場合に、検知を5分間一時停止できる機能を搭載しています。ボタン一つでタイマーを開始・延長でき、作業効率を落としません。

万一の脱落を見逃さない「セーフティー機能」

転倒の衝撃で本体が衣服から外れてしまった場合でも、異常とみなして警告音を鳴らし、設定時間後に無線送信を行います。過酷な現場での「万が一」を想定した高度なロジックです。

低消費電力化による長期運用

従来比で約2倍の電池寿命を実現しました。単4形アルカリ乾電池2本で約2年間の運用が可能（1日1回発報想定）であり、ランニングコストとメンテナンスの手間を軽減します。

屋外でも安心のIP54相当・防雨構造

粉塵や雨水に配慮した設計となっており、屋外作業現場でも安心して使用可能です。※高圧散水や水没には対応していないため、極端な多湿環境にはご注意ください。

    選定時に評価したい強み
    確実な通報： 大音量の警報音（90dB）と無線信号のダブル通知。
設定の柔軟性： 検知時間を10秒から2分まで4段階で調整可能。
現場目線の設計： 手動で通報できる大型の「非常ボタン」を搭載。
管理の容易さ： 電池切れや通信状態を自動で知らせる自己診断機能。



LED表示・動作ステータス

状態	LED表示（赤色）	ブザー通知音
警報動作（送信中）	常時点灯	ピリリリ、ピリリリ…
予備警報（10秒間）	消灯	ピッ、ピッ、ピッ…
検知延長タイマー中	2秒に1回点灯	ピッ（開始/終了時）
電池切れ報知	5秒に1回点灯	（警報音が小さくなる）
セーフティー機能作動	消灯	ピー（連続音）

製品仕様

項目	内容
品名 / 品番	転倒検知送信機〔倒れコール〕（4周波切替対応型） / TXF-130
電源	単4形アルカリ乾電池 LR03×2（DC3V）
電池寿命	約2年（常温時、1日1回送信および10秒間警報音鳴動として）
使用周波数帯	426MHz帯・4波（小電力セキュリティシステムの無線局の無線設備）
空中線電力	10mW以下
電波到達距離	100m以内（見通し距離）
傾斜検知角度	鉛直線より約60°以上（復旧：約50°）
タイマー設定	倒れ検知：10秒、30秒、1分、2分警報遅延：なし、10秒検知延長：なし、5分
警報音量（1m地点）	標準：約90dB / テスト：約70dB
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
外形寸法	幅 80mm × 高さ 50mm × 奥行 16mm（クリップ除く）
質量	約80g（電池、クリップ含む）
外観	樹脂（ブラック）
付帯機能	電池切れ報知、定期送信、警報音量切替、倒れ検知確認、送信周波数切替

FAQ

Q：横たわって作業をする場合に警報を止めることはできますか？ A：はい、検知延長タイマー機能を使用すれば、5分間検知を一時停止できます。停止ボタンを2秒以上長押しすることで開始され、作業を継続する場合は再度ボタンを押すことでタイマーを延長可能です。

Q：誤って転倒検知が作動した際、送信を止める方法はありますか？ A：警報遅延タイマーを「あり」に設定している場合、本警報が鳴る前の10秒間（予備警報中）に姿勢を元に戻すか停止ボタンを押すことで、外部への送信をキャンセルできます。

Q：電池の寿命はどれくらいですか？ A：単4形アルカリ乾電池2本で、約2年間使用可能です（常温環境で1日1回送信・10秒間鳴動の場合）。電池が消耗すると本体LEDが5秒に1回点灯し、受信機へも電池切れ信号を送信します。

Q：電波はどれくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、鉄筋コンクリート壁や金属板などの障害物がある環境では距離が短くなります。電波が届きにくい場合は別売の中継機の増設をご検討ください。

Q：電源スイッチはどこにありますか？ A：本機に独立した電源スイッチはありません。背面のクリップまたは専用ケースに装着することで自動的に電源がONになり、取り外すとOFFになる仕組みです。

Q：雨天時の屋外で使用しても大丈夫ですか？ A：IP54相当の防雨構造ですので、屋外作業でもご使用いただけます。ただし完全防水ではないため、水没や激しい高圧洗浄機などの水が直接かかる状況は避けてください。

Q：ベルトをしていなくても装着できますか？ A：クリップに付属のアダプターを使用することで、ベルトのないズボンの縁やポケットなどにもしっかりと固定することが可能です。

Q：他のワイヤレスシステムと混信しませんか？ A：本機は4波切替対応型ですので、DIPスイッチで送信周波数を変更し、混信を回避することが可能です。

Q：検知角度は変更できますか？ A：検知角度は鉛直線より約60°以上に固定されています。検知までの時間は内部スイッチで10秒・30秒・1分・2分の4段階に調整可能です。

Q：電池を交換した直後に反応しないのはなぜですか？ A：電池投入後、約20秒間はウォームアップ期間となります。この間は回路安定化のため動作しません。LEDが消灯してから運用を開始してください。

ペンダント型送信機

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）ペンダント型送信機 426MHz帯特定小電力無線緊急通報・呼び出し

TXF-122 ペンダント型送信機（4周波切替対応型）

TXF-122は、緊急時のパニックボタンや業務用呼び出しに最適な、高い信頼性を誇るペンダント型無線送信機です。誤操作を防ぐデュアルアクション構造と、電波干渉を回避する4周波切替機能を搭載しており、セキュリティレベルの高い現場や大規模施設でも安定した運用を可能にします。

型番： TXF-122
製品名： ペンダント型送信機（4周波切替対応型）
無線方式： 426MHz帯特定小電力無線（小電力セキュリティシステム）
主な用途： 緊急通報、店舗・オフィスの防犯、ナースコール、業務呼び出し
設置場所： 屋内携行型（非防水）
電源仕様： コイン形リチウム電池 CR2032×1（電池寿命約3年）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

店舗や窓口での緊急通報用スイッチ
工場・物流倉庫内での作業員呼び出し
高齢者施設や病院のナースコール補助
オフィスビルのセキュリティ発報トリガー

導入前に確認したいポイント

本機は非防水構造のため、浴室や屋外では使用できません
金属製ネックストラップは電波を減衰させるため避けてください
受信機側が「4周波切替」に対応しているか確認してください
到達距離は約100mですが、遮蔽物により変動します

特長

誤操作を物理的に防ぐ「デュアルアクション」構造

本体の両サイドに配置された2つの赤いボタンを「同時に押し込む」ことで初めて送信信号が生成されます。単独のボタン押下や、ポケット内での不意の圧迫では発報しないため、現場での誤報トラブルを未然に防ぐことが可能です。

混信を回避する「4周波切替」テクノロジー

送信周波数を4つのチャネル（F1/F2/F3/F4）から選択可能です。隣接するテナントや異なるフロアで同系統の無線システムが稼働している場合でも、周波数をずらすことで電波干渉を物理的に排除し、確実な通信を確保します。

信頼性の高い426MHz帯特定小電力無線を採用

Wi-Fi等の2.4GHz帯に比べ、障害物への回り込み特性に優れた426MHz帯を採用。見通し約100mの長距離伝送を実現し、壁やパーティションのある複雑な屋内環境でも安定したパフォーマンスを発揮します。

運用シーンに合わせた「4つの送信モード」

「携帯タイプ」と「接点タイプ」の切り替え、さらに「ワンショット」「連続送信」「ランダム送信」など、用途に応じたモード設定が可能です。防犯用途では解除するまで送信し続ける連続モード、呼び出し用途では1回のみのワンショットなど、柔軟にカスタマイズできます。

安全性を追求したネックストラップ設計

付属の首掛けひもには「ひもロック」機構が備わっており、万が一強い力がかかった際には連結部が外れる安全設計となっています。作業現場での巻き込み事故などを防止し、作業者の安全を確保します。

死活監視を可能にする「定期送信機能」

ボタン操作がない待機状態でも、定期的に生存信号を自動送信します。送信機の故障や電池切れ、電波到達範囲外への持ち出しを受信機側で監視できるため、いざという時に動かないといったリスクを最小限に抑えます。

プロアクティブな「電池切れ報知機能」

電池電圧が低下すると、発報信号に電池低下ステータスを重畳して送信します。本体LEDも特殊な点滅パターンに移行するため、完全に沈黙する前に電池交換を行うことができ、システムの連続稼働を支えます。

    選定時に評価したい強み
    高信頼無線： セキュリティ専用の426MHz帯採用で干渉に強い
誤報防止： 2ボタン同時押し仕様により、誤操作を徹底排除
柔軟性： 周波数切替と豊富な送信モードで多種多様な現場に対応
保守性： 定期送信と電池切れ報知による高度な自己診断機能



施工・設置ガイド

本機は設定により挙動が大きく変わります。施工時には以下の無線特性と設定項目を必ず確認してください。

確認項目	この製品での考え方
電波環境の確認	金属製の隔壁やアルミ箔付き断熱材、スチール家具は電波を著しく減衰させます。設置前に必ず現場テストを実施してください。
ペアリング登録	「発報登録」のほか、大規模現場に便利な「シリアルNo.登録」にも対応。登録は1m以内の近距離で行ってください。
周波数設定	送信機側と受信機側の周波数（F1〜F4）が一致していないと通信できません。標準はF1設定です。
ストラップの選定	金属製チェーンはアンテナ特性を狂わせる（デチューン）ため厳禁です。必ず樹脂・ナイロン製を使用してください。

インジケーター（LED）の挙動詳細

状態	LEDの挙動	意味
正常送信（ワンショット）	1回点灯（約1秒）	信号送信完了。
正常送信（連続モード）	常時点灯	リセット操作（両ボタン3秒長押し）まで送信継続中。
正常送信（接点モード）	20秒間隔で点滅	復旧信号送信待ち（反復送信中）。
電池切れ警告	5秒に1回点滅	電池電圧低下。速やかに電池交換（CR2032）が必要です。

製品仕様

項目	内容
品名	ペンダント型送信機（4周波切替対応型）
品番	TXF-122
電源電圧	コイン形リチウム電池 CR2032×1個（DC3V）
電池寿命	約3年（1日1回送信・常温時） ※電池寿命は目安であり保証値ではありません
送信周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
送信出力	3mW以下
空中線	内蔵型
電波到達距離	約100m以内（見通し距離）
表示灯（赤色LED）	送信時：点灯または点滅電池切れ報知時：点滅
使用可能周囲温度	－10℃〜＋50℃ （極端な低温・高温下では電池性能が低下する場合があります）
付帯機能	送信機タイプ切替機能、送信モード切替機能、送信周波数切替機能、電池切れ報知機能、定期送信機能
質量	約25g（電池含む）
外観・材質	樹脂（筐体：ホワイト、送信ボタン：レッド）
外形寸法	W40mm × H65mm × D14mm

FAQ

Q：ボタンを片方だけ押しても発報しますか？ A：いいえ、誤操作を防ぐために左右両方のボタンを同時に押し込む必要があります。

Q：お風呂場などの水回りで使用できますか？ A：いいえ、本機は防水構造ではありません。湿気の多い場所や水のかかる場所での使用は故障の原因となります。

Q：電池の種類は何ですか？自分で交換できますか？ A：コイン形リチウム電池「CR2032」を1個使用します。電池カバーを外すことでお客様ご自身での交換が可能です。

Q：電池はどのくらい持ちますか？ A：1日1回の送信を想定した場合、常温下で約3年が目安です。電池切れが近づくと本体LEDが点滅してお知らせします。

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し環境で約100mです。建物構造（鉄筋コンクリートや金属壁）により到達距離は短くなるため、必要に応じて中継機を併用してください。

Q：Wi-FiやBluetoothとの干渉はありますか？ A：本機は426MHz帯を使用しているため、2.4GHz/5GHz帯を使用するWi-Fi等との直接的な干渉はありません。

Q：一度押した後に送信を止めるにはどうすればいいですか？ A：「連続モード」などの場合、両側の送信ボタンを約3秒間同時に長押しすることでリセット（送信停止）が可能です。

Q：同じ建物内に複数のシステムがある場合、混信しませんか？ A：4周波切替機能（F1〜F4）を搭載しています。システムごとに異なる周波数に設定することで混信を回避できます。

Q：送信機が故障していないか確認する方法はありますか？ A：本機には定期送信機能が備わっています。対応する受信機側で「定期送信異常」を監視することで、常に通信の健全性をチェックできます。

Q：市販の金属製ネックチェーンに付け替えても大丈夫ですか？ A：おすすめしません。金属が筐体の近くにあるとアンテナ特性が悪化し、電波の到達距離が極端に短くなる恐れがあります。ナイロン製など非金属のものをご使用ください。

警報音付き押ボタン送信機（４周波切替対応型）

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）ワイヤレスセキュリティ 426MHz小電力無線 IP54防雨

TXF-117 警報音付き押ボタン送信機（4周波切替対応型）

電波混信に強い4周波切替機能を搭載し、現場での即時報知と遠隔通報を両立させた、高信頼の緊急通報用ワイヤレス送信機です。

TXF-117は、小電力セキュリティシステム専用の426MHz帯を使用した、携帯・据付両用の送信機です。最大約90dBの大音量警報機能を内蔵しており、異常発生を周囲に知らせると同時に、受信機へ確実な信号伝送を行います。防雨構造（IP54相当）により屋外設置も可能で、工場、施設、店舗などの緊急連絡システムに最適です。

型番： TXF-117
製品種別： 警報音付き押ボタン送信機
無線規格： 426MHz帯（小電力セキュリティシステム）
到達距離： 約100m（見通し距離）
保護構造： IP54相当（防雨構造）
電源： 単4形アルカリ乾電池 × 2

資料ダウンロード

この製品が向いている用途

工場・作業現場の緊急呼出用
店舗・窓口の非常通報システム
介護施設・病院のナースコール補助
屋外施設の守衛・巡回連絡用

導入前に確認したいポイント

受信機が4周波切替対応か（F1〜F4設定用）
設置場所に金属板や鉄筋壁などの遮蔽物がないか
警報音の有無（サイレント設定）の要否
誤報防止のディレイタイマー設定の必要性

特長

4周波切替対応で電波混信を最小化

無線通信部に4周波切替対応型を採用しました。複数の送信機や中継機が混在する大規模なワイヤレスシステムにおいても、DIPスイッチでチャンネル（F1〜F4）を切り替えることで、パケット衝突や電波干渉のリスクを大幅に軽減し、安定した通信環境を構築できます。

最大約90dBの大音量報知と音量切替

本体に強力なスピーカーを内蔵し、1m地点で最大約90dBの警報音を発生させます。現場での確実な異常周知を可能にするとともに、メンテナンスやテスト時には約70dBへ音量を下げる「テストモード」も搭載。さらに、強盗対策などのサイレント通報が必要な場合は、音を鳴らさない設定も可能です。

過酷な環境に耐えるIP54防雨構造

屋外の軒下や水回りのある現場でも安心して運用できるよう、IP54相当の防雨構造を採用しました。従来のモデルよりもさらにコンパクトな設計となり、壁面への据付だけでなく、付属クリップによる携帯運用の利便性も向上しています。

「ハートビート機能」による死活監視

送信機から受信機に対し、定期的に通信状態を確認する定期送信信号（ハートビート）を自動発信します。万が一、電池切れや故障、遮蔽物による通信途絶が発生した場合、受信機側で異常を検知できるフェールセーフ構造となっています。

誤操作を防ぐ「警報ディレイタイマー」

ボタンを押してから実際に報知・送信を開始するまでの時間を「なし・5秒・10秒・15秒」から選択可能です。予備報知音（ピッ、ピッ）が鳴っている間に停止ボタンを押せばキャンセルできるため、携帯中の不意な接触による誤操作対策に有効です。

電池長寿命化とローバッテリー通知

省電力設計により、付属の単4電池2本で約2年の長寿命（1日1回送信想定）を実現しました。電池電圧が低下した際は、本体LEDの点滅で視覚的に知らせるだけでなく、受信機へ電池切れ信号を送信し、システム全体でメンテナンス時期を把握できます。

設定を保護する不揮発性メモリー

受信機とのペアリング情報（ID）はEEPROMに保存されるため、電池交換時に登録内容が消失することはありません。再登録の手間がなく、スムーズなメンテナンスが可能です。

    選定時に評価したい強み
    高い到達性： ノイズを避ける4周波切替と高出力10mW設計。
現場完結型： 本体のブザー音で、受信機から離れた場所でも発報を確認可能。
柔軟な設定： ディレイ、音量、周波数など現場に合わせたカスタマイズ。
容易な施工： 完全ワイヤレスのため、配線工事不要で即導入可能。



LED表示と動作状態

状態	LED（赤）の挙動	警報音の挙動	送信ステータス
正常送信時	連続点灯	「ピリリリ」と本警報音	警報信号を送信
ディレイ作動中	消灯（設定による）	「ピッ、ピッ」と予備音	送信待機状態
電池切れ検知	5秒に1回点滅	（電圧に従い低下）	電池切れ信号を送信
電池投入時	約5秒後に1回点灯	「ピッ、ピッ」	初期パケット送信

製品仕様

項目	内容
品名	警報音付き押ボタン送信機（4周波切替対応型）
品番	TXF-117
電源	単4形アルカリ乾電池 LR03×2 (DC3V)
電池寿命	約2年（常温時、1日1回送信および10秒間警報音鳴動として） ※常温時での目安であり、保証値ではありません
使用周波数帯	426MHz帯・4波（小電力セキュリティシステムの無線局の無線設備）
送信出力	10mW以下
空中線	内蔵型
電波到達距離	100m以内（見通し距離）
警報ディレイタイマー	なし、5秒、10秒、15秒（内部スイッチ切替）
操作スイッチ	非常ボタン、停止ボタン
警報音仕様	予備警報音（ピッ、ピッ…）／本警報音（ピリリリ…）警報音あり／なし切替可標準：約90dB/1m、テスト：約70dB/1m
表示灯	非常ボタン内蔵赤色LED（送信時：点灯／電池切れ時：5秒に1回点滅）
使用可能周囲温度	－10℃〜＋50℃（0℃以下、あるいは40℃以上では電池性能低下の可能性あり）
使用場所	屋内・屋外（防雨構造IP54相当）
付加機能	電池切れ報知機能、定期送信機能、警報音量切替機能、送信周波数切替機能
質量	約80g（電池、クリップ含む）
外観	本体、クリップ：樹脂（ブラック）

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。ただし、金属製の壁や鉄筋コンクリート、断熱材（アルミ箔付）などがある場合は距離が極端に短くなるため、必要に応じて中継機の設置をご検討ください。

Q：屋外で雨に濡れても大丈夫ですか？ A：IP54相当の防雨構造ですので、通常の降雨であれば屋外でも使用可能です。ただし、水没やホースによる直接の放水、常に結露が発生する場所での使用は避けてください。

Q：4周波切替はどのように設定しますか？ A：電池カバー内部にあるDIPスイッチを操作することで、F1〜F4のチャンネルを選択できます。旧型の単一周波数受信機と組み合わせる場合は、必ずF1（出荷時設定）でご使用ください。

Q：電池交換のタイミングはどうすればわかりますか？ A：電池電圧が低下すると、本体の赤色LEDが5秒に1回点滅してお知らせします。また、受信機側でも電池切れ信号を受信してアラートを出すことができます。点滅が始まったら速やかに新品の単4アルカリ電池2本と交換してください。

Q：ボタンを間違えて押してしまった場合、止められますか？ A：ディレイタイマー（5秒〜15秒）を設定している場合、予備報知音が鳴っている間に側面の「停止ボタン」を押せば、送信および本警報をキャンセルできます。

Q：電池を抜くと受信機への登録情報は消えてしまいますか？ A：不揮発性メモリー（EEPROM）を搭載しているため、電池を抜いても登録IDや設定情報は消えません。電池交換後の再登録作業は不要です。

Q：警報音を鳴らさずに通報だけすることは可能ですか？ A：可能です。内部のDIPスイッチで警報音の「有無」を設定できます。強盗対策などの無音通報が必要な場合は「なし」に設定してください。

Q：複数の送信機を使う場合、周波数は分けたほうがいいですか？ A：基本的には同じシステム内であれば同一周波数で問題ありません。隣接する別のシステムがある場合や、電波混信が激しい環境でのみ、異なる周波数（F1〜F4）をご活用ください。

Q：付属のクリップは取り外し可能ですか？ A：はい、スライド式で取り外しが可能です。壁面に固定して使用する場合はクリップを外し、背面の取付穴等を利用して設置してください。

Q：定期送信（ハートビート）のメリットは何ですか？ A：送信機が生きて動作していることを常に受信機へ伝えています。これにより、いざという時に「実は壊れていた」「電波が届かなくなっていた」という失報リスクを事前に防ぐことができます。

屋外用炎センサ送信機（４周波切替対応型）ブラウン

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）炎センサー屋外対応ワイヤレス送信機電池駆動

TXF-124NL(B) 屋外用炎センサ送信機（４周波切替対応型）ブラウン

炎に含まれる紫外線を瞬時に検知し、無線で警報信号を送信する屋外用炎センサ送信機です。配線不要のフルワイヤレス設計により、重要文化財、工場、神社仏閣、資材置場などの放火監視・不審火対策を迅速かつ容易に構築できます。

型番： TXF-124NL(B)
方式： 紫外線検出方式（検出波長：185〜260nm）
電源： 専用リチウム電池（電池寿命：約5年）
通信： 426MHz帯小電力ワイヤレス（4周波切替対応）
検知距離： 最大約30m（15cm角火皿）／約10m（ライター炎）
環境性能： 屋外用防雨構造（IP43相当）

資料ダウンロード

この製品が向いている用途

神社仏閣・重要文化財の放火監視
資材置場・ゴミ集積所の不審火検知
禁煙エリア、火気厳禁エリアの違反監視
工場・プラント等の火災早期発見
既存建物への配線工事困難な場所

導入前に確認したいポイント

窓ガラス越しには検知できません（紫外線を遮断するため）
周囲に溶接アーク光や殺菌灯などの紫外線源がないか
受信機までの距離（見通し100m以内）
取付高さと検知距離の相関（検知エリア図の確認）
設置姿勢（水抜き構造のため角度に制限あり）

特長

紫外線検出方式による「炎」の超早期発見

熱感知器や煙感知器とは異なり、炎が発する特定の紫外線帯域（185〜260nm）をダイレクトに検知します。煙が充満したり温度が上昇する前の「炎が上がった瞬間」に反応するため、火災の超早期発見に極めて有効です。

配線工事不要、完全ワイヤレス運用

電源は電池式（専用リチウム電池）、信号伝送はワイヤレス送信のため、一切の配線工事が不要です。設置コストを大幅に抑制でき、既存の建物や屋外環境にも後付けでスムーズに導入可能です。

8通りのアルゴリズムで外乱をキャンセル

屋外環境特有の誤動作要因（太陽光反射やノイズ等）を排除するため、2段階の感度設定と4段階の検知タイマー設定（1秒・3秒・6秒・15秒）を搭載。計8パターンの組み合わせから、現場の状況に応じた最適な検知条件を構築できます。付属のエリアマスクシールによる物理的な視野制限も可能です。

干渉を回避する「4周波切替対応型」無線システム

送信部に4周波切替機能を内蔵。近隣で同一周波数帯の無線機器が使用されている場合や、大規模施設で多数のセンサを設置する場合でも、周波数を分散させることで混信・干渉を防ぎ、高い通信信頼性を維持します。

長期運用を支える5年の長寿命設計

付属の専用リチウム電池により、待機状態で約5年の電池寿命を実現しました。電池交換の手間を最小限に抑えつつ、安定した防犯・防災体制を長期にわたって継続させることができます。

現場での調整が容易なボールロック式機構

独自のハウジング一体型ボディとボールロック機構を採用。設置後でも検知エリアの指向性を上下左右に自由自在に調整可能です。スマートなデザインで、建物の美観を損なうことなく設置できます。またIP43相当の防雨構造により、屋外設置でも安心です。

システムの死角をなくす自己診断機能

一定周期で「定期送信信号」を送出する機能を搭載しており、受信機側でセンサの健在を常時監視できます。また、電池電圧が低下した際は「電池切れ信号」を送信するとともに、本体LEDが点滅。万が一の動作不良を未然に防ぎます。

    選定時に評価したい強み
    迅速な初動： 熱・煙に先駆けて「炎」そのものを捉えるため、初期消火に繋げやすい
設置の柔軟性： 配線不要で見通し100mの広域ワイヤレス通信に対応
高い耐環境性： 屋外の過酷な外乱（紫外線ノイズ）に対し、タイマー調整で論理的に対処可能
メンテナンス性： 定期送信と電池切れ報知により、現場に行かずに状態把握が可能



動作表示灯（赤色LED）の状態と対応

表示灯の状態	製品の状態	対応・意味
完全消灯	正常待機	問題なく紫外線を監視しています。
同期点灯（送信モード時）	警報送信中	炎を検知し、警報信号を無線送信しました。
約5秒に1回の点滅	電池電圧低下	電池切れのサインです。速やかに専用電池と交換してください。

内部DIPスイッチ設定（調整ボックス内）

スイッチ番号	設定項目	内容
1・2	検知タイマー	1秒、3秒、6秒、15秒の4段階（出荷時3秒）。外乱が多い場合は長く設定。
3	検知感度	H（100%）、L（50%）の2段階。Lは遠方の外乱をカットする際に使用。
4	表示灯モード	「検知」または「送信」。運用時は必ず「送信」に設定してください。

製品仕様

項目	仕様内容
品名	屋外用炎センサ送信機（4周波切替対応型）
品番	TXF-124NL (B) ブラウン
検出方式	紫外線検出方式（検出波長：185〜260nm）
検知距離	10m（ライター炎：高さ約7cm）／ 30m（15cm角火皿炎：高さ約60cm）※正面時目安
検知指向角	垂直方向：約75°（上方約15°、下方約60°）／水平方向：約100°
角度調整範囲	垂直方向：下方90°（水平〜垂直）／水平方向：180°
感度設定	感度：H（100％）、L（50％）2段階検知タイマー：1秒、3秒、6秒、15秒 4段階
電源	専用リチウム電池 CR17450E-R-2-CN（3V）×1個（付属）
電池寿命	約5年（定期送信含む待機状態にて）※目安値
送信信号	警報信号、定期送信信号、電池切れ信号
動作表示灯	赤色LED：検知/送信時（点灯）、電池切れ時（点滅）
使用周波数帯	426MHz帯（小電力セキュリティシステムの無線局）
送信出力 / 空中線	10mW以下 / 内蔵型
電波到達距離	見通し約100m
保護構造 / 設置場所	IP43相当（防雨構造） / 屋内・屋外
使用可能温度	－10℃〜＋50℃（結露・氷結なきこと）
質量 / 外観	約600g（電池含む） / 樹脂（ブラウン）

FAQ

Q：窓ガラス越しに部屋の中の炎を検知することはできますか？ A：いいえ、できません。一般的な窓ガラスや透明アクリル板は、炎から出る紫外線をほとんど遮断（吸収・反射）してしまうため、ガラス越しの検知は物理的に不可能です。

Q：太陽光による誤動作はありますか？ A：基本的には太陽光の影響を受けにくい設計ですが、西日の直射や強い照り返しは感度に影響する場合があります。設置の際は検知エリア図を確認し、必要に応じて付属のエリアマスクシールで太陽光が直接入る箇所を隠してください。

Q：電池寿命が5年とありますが、短くなる条件はありますか？ A：頻繁に警報が発生する場所や、極端な低温・高温環境下では電池の消耗が早まることがあります。また、電池切れ時はLEDが点滅してお知らせします。

Q：ライターの小さな火でも30m先から検知できますか？ A：ライター程度の小さな炎（高さ約7cm）の場合、検知距離は約10mが目安となります。30mの検知には15cm角以上の火皿相当の炎が必要です。

Q：検知タイマー設定はどれが良いですか？ A：屋外設置の標準設定は「3秒」です。瞬時的なノイズ（雷や車のライト反射など）による誤報を抑えつつ、炎を確実に捉えるバランスの良い設定です。

Q：電池切れになったらどうやって知ることができますか？ A：本体の赤色LEDが約5秒に1回点滅するほか、ワイヤレス受信機側にも「電池切れ信号」を送信して通知します。

Q：4周波切替とは何のためにありますか？ A：近隣の無線機器との混信を防ぐためです。チャンネル（F1〜F4）を切り替えることで、安定した通信環境を確保できます。受信機側も4周波対応である必要があります。

Q：溶接作業などが行われる場所で使えますか？ A：溶接のアーク光は非常に強い紫外線を発するため、誤動作の原因となります。溶接現場が検知エリア内に入らないよう設置角度を調整するか、マスキングを行ってください。

Q：定期送信機能とは何ですか？ A：異常がない時でも定期的に信号を送る機能です。受信機側でこの信号をチェックすることで、センサの故障や電池切れ、電波の遮断などを早期に発見できます。

Q：専用電池以外の市販の電池は使えますか？ A：いいえ、使えません。必ず専用リチウム電池（CR17450E-R-2-CN）をご使用ください。コネクタ形状も専用となっております。

屋外用炎センサ送信機（４周波切替対応型）ホワイト

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）炎センサー屋外対応ワイヤレス放火監視

TXF-124NL(W) 屋外用炎センサ送信機（4周波切替対応型）ホワイト

30m先の微小な炎を瞬時にキャッチ。配線工事不要で、屋外の死角や重要施設を放火・不審火から守るプロ仕様のワイヤレス炎センサーです。

型番： TXF-124NL(W)
製品名： 屋外用炎センサ送信機
検出方式： 紫外線検出方式（185〜260nm）
電源： 専用リチウム電池（電池寿命約5年）
通信： 426MHz帯小電力ワイヤレス（4周波切替）
防滴性能： IP43相当（屋外設置可能）

資料ダウンロード

この製品が向いている用途

神社・仏閣等の放火監視
資材置場・ゴミ集積所の不審火対策
禁煙エリアでの喫煙監視
配線工事が困難な屋外重要施設
工場の危険物貯蔵庫周辺

導入前に確認したいポイント

窓ガラス越しには検知できません
ハロゲン灯等の強力な紫外線源の有無
受信機までの電波到達距離（見通し100m）
設置高さと検知距離の相関
専用電池の予備確保（型番注意）

特長

炎に含まれる紫外線を瞬時に検知する高度なセンシング

炎から放射される特有の紫外線（185〜260nm）を直接捉えるため、煙や熱が広がる前の「出火の瞬間」に警報を発することが可能です。煙感知器や熱感知器では対応が遅れるような屋外や天井の高い空間においても、超早期発見を実現します。

配線不要のフルワイヤレス・電池駆動設計

電源は電池式、信号は無線送信のため、配線工事が一切不要です。これまで配線コストの問題で設置が難しかった屋外の離れた場所や、重要文化財などの景観を損ねたくない現場にも簡単に導入できます。専用電池で約5年の長期運用が可能です。

8段階の環境適応アルゴリズムによる誤報抑制

屋外環境特有の外乱（太陽光、雷、ヘッドライト等）による誤動作を防ぐため、感度設定2段階と検知タイマー4段階（1秒・3秒・6秒・15秒）を搭載。これらを組み合わせた計8段階の設定により、現場のロケーションに最適な検知条件を構築できます。

混信を回避する4周波切替対応型ワイヤレス

426MHz帯の小電力ワイヤレスを採用し、チャンネルを4つの周波数から選択可能です。複数のシステムが混在する現場や、電波干渉が懸念される環境においても、クリーンなチャンネルを選択することで安定した通信品質を維持できます。

独自のボールロック機構による自由なエリア調整

ハウジング一体型のスマートなボディには、独自のボールロック式機構を採用。上下90度、左右180度の広い可変範囲を持ち、設置後でも検知エリアの微調整を確実かつ容易に行うことができます。

運用を支える高度な自己診断・監視機能

異常を未然に防ぐため、定期的に信号を送る「定期送信機能」や、万が一のパケットロスを防ぐ「繰り返し送信機能」を搭載。さらに電池電圧の低下をLED点滅と無線信号の両方で通知する「電池切れ報知機能」により、メンテナンス時期を逃しません。

    選定時に評価したい強み
    超早期発報： 炎の発生と同時に検知するため、初期消火の成功率を劇的に高めます。
低コスト導入： 配線工事費を大幅に削減でき、既存施設への後付けも容易です。
信頼の屋外設計： IP43相当の防雨構造により、過酷な屋外環境でも安定動作。
保守の容易性： 電池寿命約5年。電池切れ時は遠隔通知されるため管理負担を軽減。



施工・設置ガイド

本機は紫外線検出方式のため、設置環境に特有の留意事項があります。以下のガイドラインに従って施工計画を立ててください。

確認項目	施工・運用の考え方
検知の妨げ	紫外線は一般的な窓ガラスや透明アクリル板を透過しません。必ず見通しの確保できる場所に設置してください。
外乱源の回避	ハロゲンランプ、水銀灯、殺菌灯、溶接アーク光が直接または反射して入らないよう、エリアマスクシールで調整してください。
取付角度	防水性能維持のため、センサ部は必ず水平より下向きに設置してください。調整ボックスは常に真下を向くようにします。
電池交換	必ず指定の専用リチウム電池（CR17450E-R-2-CN / 黄・黒リード線）を使用してください。

製品仕様

項目	内容
品名	屋外用炎センサ送信機（4周波切替対応型）
品番	TXF-124NL (W)
検出方式	紫外線検出方式（検出波長：185〜260nm）
検知エリア（距離）	10m：正面にてライターの炎（炎高約7cm） 30m：正面にて15cm角のノルマルヘプタン火皿の炎（炎高約60cm） ※環境により変動します
検知エリア（角度）	垂直方向：約75°（上方約15°、下方約60°）水平方向：約100°
角度調整範囲	垂直方向：下方90°（水平〜垂直）水平方向：180°
感度設定	H（100％）、L（50％）の2段階（スイッチ切替）
検知タイマー	1秒、3秒、6秒、15秒の4段階（スイッチ切替）
電源	専用リチウム電池 CR17450E-R-2-CN（3V）×1個（付属）
電池寿命	約5年（常温待機状態にて）
無線仕様	426MHz帯 4波（小電力セキュリティシステム）
送信出力 / 距離	10mW以下 / 見通し距離約100m
動作表示灯	赤色LED：検知時・送信時に点灯、電池切れ時に点滅（約5秒に1回）
付帯機能	繰り返し送信、定期送信、電池切れ報知、周波数切替
使用可能周囲温度	－10℃〜＋50℃（結露・氷結なきこと）
設置場所	屋内・屋外防雨構造（IP43相当）
質量	約600g（電池含む）
外観	樹脂（ホワイト）

FAQ

Q：煙や熱にも反応しますか？ A：いいえ。本製品は炎に含まれる「紫外線」のみを検知します。紫外線を伴わない煙やくすぶり、熱の変化には反応しません。

Q：ガラス越しに外を監視することはできますか？ A：できません。一般的なガラスは紫外線を遮断・吸収するため、ガラス越しに炎が発生してもセンサーが検知できません。

Q：電池切れはどうやってわかりますか？ A：本体のLEDが約5秒に1回点滅するほか、受信機側にも電池切れ信号が送信され、アラートでお知らせします。

Q：太陽光で誤作動しませんか？ A：屋外用設計により太陽光の影響は受けにくくなっていますが、西日が直接検知窓に入り続ける環境などは避けるか、検知タイマーを長めに設定してください。

Q：ライターの火でも反応しますか？ A：はい。正面10m以内であれば一般的なライターの炎も検知可能です（感度H設定時）。

Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですので設置可能です。ただし、必ずセンサー部が水平より下を向くように正しく施工してください。

Q：電波が届かない場合はどうすればいいですか？ A：別売の「ワイヤレス中継機」を導入することで、通信距離を延ばすことが可能です。

Q：メンテナンスで気をつけることは？ A：受光窓の汚れは検知感度低下の原因になります。定期的に柔らかい布で清掃してください。その際、素手でレンズ面を触らないよう注意してください。

Q：電池は市販のものが使えますか？ A：いいえ。必ずTAKEX指定の専用リチウム電池「CR17450E-R-2-CN」をご使用ください。リード線の色が黄・黒のモデルです。

Q：感度設定の「タイマー」とは何ですか？ A：紫外線を「何秒間連続して感知したら警報を出すか」という設定です。落雷などの瞬間的な光による誤報を防ぐために利用します。

電池式赤外線センサ送信機（4周波切替対応型／二重変調方式）

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）赤外線センサー電池式ワイヤレス屋外20m用

TXF-128D 電池式赤外線センサ送信機（4周波切替対応型／二重変調方式）

配線工事不要で設置可能な、完全ワイヤレスの屋外用赤外線センサー送信機です。

独自の二重変調方式と大容量電池駆動により、電源・信号線の敷設が困難な場所でも、外乱光に強い高信頼な外周警戒システムを迅速に構築できます。

型番	TXF-128D
検出方式	近赤外線ビーム遮断方式（屋外20m用）
通信方式	426MHz帯小電力セキュリティ無線（送信機内蔵）
電源	専用リチウム電池（電池寿命：約3年）

資料ダウンロード

この製品が向いている用途

配線工事が困難な既存施設の屋外警戒
重要文化財や景観維持が必要な場所
短期間のイベント会場・工事現場の防犯
広大な敷地の外周セキュリティ強化

導入前に確認したいポイント

受信機・中継機との電波到達距離（見通し100m）
設置面の剛性（揺れるフェンスは不可）
専用電池パックのストック確保
警戒ライン上の樹木や障害物の有無

特長

外乱光に強い「二重変調方式」

赤外線ビームに独自の二重変調を施すことで、強烈な西日や車両のヘッドライトといった外乱光と自己のビームを正確に識別。屋外特有の環境変化による誤動作を極限まで排除し、安定した検知性能を維持します。

誤動作を低減する「ワイドピッチ設計」

投光・受光レンズの寸法を天地方向に拡大。風で舞う落ち葉や小型の飛来物がビームを一時的に遮っても発報せず、人間サイズの物体のみを確実に検知する高信頼設計です。

完全ワイヤレスによる「省エネ・省施工」

大容量リチウム電池駆動と無線送信機の内蔵により、外部配線が一切不要。配管・埋設工事のコストを大幅に削減でき、工期の短縮にも大きく寄与します。

耐環境性に優れた「ウェザープルーフハウジング」

雨水や雪がカバー前面に滞留しにくい流線型構造を採用。冬期の雪解け水の再凍結による感度減衰を防ぐなど、厳しい屋外環境でも運用が可能です。IP55相当の防塵・防滴・防虫設計も完備。

施工を効率化する「ダブルリング照準機構」

照準器に二重リングを採用し、光軸調整時の視認性を向上。内部にはターゲットカラー（投光器：イエロー、受光器：オレンジ）を配し、遠隔からでも調整状況を容易に把握できます。水平±95°の広角調整とロック機構も備えています。

テスター不要の「ツーステップサウンドチェック」

受光量に応じてビープ音が変化。良判定のしきい値を超えると連続音に変わるため、テスターが手元にない現場でも確実な光軸調整が可能です。

鳥害を防ぐ「バードストッパー」への対応

センサー天面にオプションのバードストッパーを装着可能。鳥の居座りによる予期せぬ遮光やフン害を未然に防ぎ、長期的な無人運用をサポートします。

環境に配慮した「グリーン設計（RoHS対応）」

有害物質を排除したRoHS指令に適合。法人の環境基準に則した資材調達・導入が可能です。

    選定時に評価したい強み
    施工性： 配線不要のため、設置場所の自由度が極めて高い。
信頼性： 二重変調とワイドピッチの相乗効果で屋外の誤報を最小化。
メンテナンス性： 電池切れ報知、定期送信による死活監視機能を標準装備。
拡張性： 4周波切替対応で、近接した複数セットの運用でも干渉を防げる。



LED表示と動作状態

インジケーター	状態	意味
電源表示灯（赤）	点灯	正常通電中（カバー開時のみ動作）
電源表示灯（赤）	点滅	電池電圧低下（カバー開閉に関わらず動作）
アラーム表示灯（赤）	点灯	検知状態（受光器のみ・カバー開時動作）
受光感度表示灯（赤）	点灯	受光量不足・再調整が必要（受光器のみ・カバー開時動作）

送信設定スイッチ（DIPスイッチ）

No.	機能	OFF設定	ON設定
1	送信モード1	ワンショット（通常）	繰り返し送信
2	送信モード2	ランダム送信	1回送信
5,6	規制送信	なし / 2分 / 5分 / 15分（組合せ）
7,8	送信周波数	F1 〜 F4（受信機と合わせる）

製品仕様

品名	電池式赤外線センサ送信機
品番	TXF-128D
検出方式	近赤外線ビーム遮断方式（2段ビーム対向型）［二重変調方式］
警戒距離	屋外20m以内
距離余裕	10倍（200m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.5秒（4段階切替式）
電源電圧	DC3.6V（専用電池 LS33600(2P)）
電池寿命	投光器：約3年 / 受光器：約3年（常温・1日100回送信時）
光軸調整範囲	水平方向：±95° / 垂直方向：±10°
送信部仕様	426MHz帯 4波（小電力セキュリティ無線）、出力10mW以下
電波到達距離	約100m（見通し距離）
使用可能周囲温度	-20℃ 〜 +60℃（結露・氷結なきこと）
保護構造	IP55相当
質量	投光器：約690g / 受光器：約710g（電池含む）
外観	カバー：ワインレッド（樹脂） / ベース：黒（樹脂）

FAQ

Q：電池はどれくらい持ちますか？ A：常温環境において、投光器・受光器ともに約3年が目安となります（受光器は1日100回送信の場合）。寒冷地では短くなる場合があります。

Q：電池切れはどうやってわかりますか？ A：本体の電源表示灯が赤色点滅するほか、無線信号として受信機側にも電池切れ報知が送信されます。

Q：光軸調整にはテスターが必要ですか？ A：サウンドチェック機能を搭載しているため、テスターなしでも音でピーク調整が可能です。より精密な調整にはテスターの使用（モニター出力）を推奨します。

Q：雨や霧での誤動作はありますか？ A：10倍の距離余裕（200m分）があるため、多少の雨や霧では遮断されません。また、ウェザープルーフハウジングがカバー表面の着雪や水滴による減衰を抑えます。

Q：複数のセンサーを近くに並べて設置できますか？ A：はい、4チャンネルの変調周波数切替機能を備えているため、チャンネルを分けることで相互干渉を防ぎ、多段設置などが可能です。

Q：検知応答時間は調整できますか？ A：内部のDIPスイッチで0.05秒から0.5秒まで4段階の調整が可能です。鳥や落ち葉が多い場所では少し長めに設定することで誤報を抑制できます。

Q：受信機はどれを選べばいいですか？ A：TAKEX製の426MHz帯小電力セキュリティシステム受信機（HCシリーズ等）に対応しています。

Q：鳥がセンサーの上に乗って遮光されることはありませんか？ A：オプションのバードストッパーを使用することで、鳥の飛来・滞留を防ぎ、予期せぬ誤動作を防止できます。

Q：無線が届くか心配です。 A：見通しで約100mですが、障害物がある場合は中継機を導入することで距離を伸ばすことができます。

Q：取付ポールに指定はありますか？ A：径φ42mm〜φ49mmのポールに対応しています。壁面への直接取付も可能です。

屋外・屋内用パッシブセンサ送信機

SecurityStoreAI — 2026-05-01T09:48:13+09:00

竹中エンジニアリング屋外・屋内用パッシブセンサ小電力ワイヤレス完全独立電源 IP55相当

TXF-127N(BL) 屋外・屋内用パッシブセンサ送信機

配線不要の完全ワイヤレス駆動でありながら、独自のトリプルミラーとファジィ処理により、屋外環境での高精度な検知と圧倒的な低誤報を両立。最大6mの高所設置にも対応し、セキュリティ性と施工性を極限まで高めたプロフェッショナル仕様の面警戒型センサー送信機です。

型番： TXF-127N(BL)
製品名： 屋外・屋内用パッシブセンサ送信機
検出方式： パッシブインフラレッド（トリプルミラー＋ファジィ処理）
通信方式： 小電力ワイヤレス（426MHz帯 4周波切替）
電源： 専用リチウム電池（LS33600）独立駆動
警戒エリア： 面警戒型最長35m（標準モード時）

資料ダウンロード

この製品が向いている用途

駐車場の外周警戒・車両盗難防止
資材置場・屋外展示場の侵入監視
配線工事が困難な既設現場への導入
高所設置によるセンサーいたずら防止
小動物が頻繁に出没する屋外環境

導入前に確認したいポイント

見通し100m以内の無線到達範囲か
取付高さに応じた運用モードの設定
急激な温度変化（室外機排気等）の有無
専用リチウム電池（LS33600）の予備確保
遮蔽物（ガラスやアクリル）の有無

特長

独自のトリプルミラー方式と高度なファジィ処理

センサー内部に3組の光学系ユニットを独立して配置。それぞれに新規開発のツイン型素子を搭載することで、広範囲かつ高密度の検知ゾーンを構築しています。内蔵プロセッサが検知信号をファジィ理論に基づき解析するため、小動物や風雨による誤報を抑え、人間の侵入だけを確実に捉えます。

最大6年間の長寿命運用を支える電源設計

専用のリチウム一次電池を採用し、1本使用時で約3年、2本増設時には最大約6年の長寿命を実現しました（1日100回送信時）。電源配線が一切不要な完全ワイヤレス仕様のため、ポールの上や独立した構造物など、従来は施工が難しかった場所への設置が容易です。

4周波切替対応による安定した無線通信

小電力ワイヤレス部は426MHz帯を採用し、4つの周波数を切り替えて運用可能です。同一現場で複数のセンサーを運用する場合や、周囲の電波環境に応じて干渉を回避し、見通し約100mの安定した長距離伝送を維持します。

高さ2.0mから6.0mまでの広範な設置対応

内部の運用モード切り替えにより、人が容易に触れることができない最高6.0mの高所設置が可能です。これにより、センサーへのいたずらや破壊行為を物理的に防止できます。現場の取付高さに合わせた最適な検知アルゴリズムを4つのモードから選択できます。

小動物やペットによる誤動作を大幅に低減

各ミラーユニットが独立して検出を行うため、信号処理によって猫などの小動物による誤動作をスマートにキャンセルします。また、「ペットモード」を使用すれば中型犬（体高50cm程度）の動きも除外できるため、ペットを飼育している環境でも安心して導入いただけます。

抜けのない高密度な警戒エリア構成

独自のミラー配置により隙間のない高密度な警戒が可能です。面警戒型として最長35m（標準モード時）までの広範囲をカバーし、さらに壁沿い侵入に対応する「壁沿検知機能」を有効にすることで、センサー直下の死角も最小限に抑えます。

照準機能とエリアマスクシートによる確実な調整

内蔵の照準LED（赤・緑）により、目視で正確なエリア設定が可能です。また、警戒エリア内にどうしても避けられない誤動作要因（揺れる樹木等）がある場合、付属のエリアマスクシートで特定のゾーンのみをピンポイントで無効化できます。

プロの現場を支える充実の自己診断・監視機能

カバーが開けられた際のタンパー報知はもちろん、電池切れ予告、センサー回路の断線・故障を検知する自己診断機能、定期的な生存監視信号（5時間間隔）の送信など、無人運用を支えるバックグラウンド機能をフル装備しています。

    選定時に評価したい強み
    低コスト施工： 電源・信号線の配線工事が不要で、工期とコストを大幅圧縮
耐環境性能： IP55相当の防雨構造に加え、バードストッパーで鳥害も防止
秘匿性の高い外観： 外部からレンズの向きが判別しにくく、死角を推測させない設計
柔軟な拡張性： 竹中エンジニアリング製の豊富なワイヤレス受信機・中継機と連携可能



LED表示パターンと動作状態

状態	アラーム表示灯（赤）	発生条件・対応
ウォームアップ	1秒周期点滅	電源投入後、約1分間の安定待機時間。
侵入検知	1秒間点灯	ウォークテストモード時のみ動作確認用に点灯。
ローバッテリー	連続点滅（0.1秒点灯）	電池電圧の低下。速やかに新品電池（LS33600）へ交換。
自己診断異常	連続点滅（0.1秒点灯）	内部回路の破損・断線検知。機器の点検・修理が必要。
照準位置異常	高速連続点滅	調整レバーの戻し忘れ。レバーを左端に戻すと解除。
カバー監視異常	4回点滅ループ	カバーが開閉された後、リセット操作（2回検知）待ち。

内部設定（DIPスイッチ）ガイド

モードセレクター1（主要設定）

No.	機能	設定内容
1・2	規制送信設定	10秒 / 2分 / 5分 / 15分から選択（電池節約用）
3・4	感度設定	130%（高感度）/ 100%（標準）/ 70% / 40%
5	環境対応強化	ON：悪環境下での誤報抑制機能を有効化
6・7	運用モード設定	高所 / 低所 / 高密度 / 標準から取付高さに合わせて設定
8	壁沿検知設定	ON：センサー直下付近の検知力を向上

製品仕様

項目	内容
品番	TXF-127N(BL)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	面警戒型　最長部35m（標準モード時）、46本（23対）
電源	専用電池 SAFT社 LS33600 × 1本または 2本（DC3.6V）
電池寿命	約3年（1本使用時、1日100回送信、常温） ※保証値ではありません
送信周波数	426MHz帯 4波（小電力セキュリティシステムの無線設備）
空中線電力	10mW以下
電波到達距離	約100m（見通し距離）
送信動作	侵入検知、カバー監視異常、自己診断異常、照準位置異常、定期送信、電池切れ報知
取付高さ	2.0m 〜 6.0m（低所/標準/高所/高密度モードによる）
エリア角度調整	水平方向：±90°（5°ピッチ） / 上下方向：17°（無段階）
使用温度範囲	- 10℃ 〜＋50℃（結露・凍結なきこと）
設置場所	屋外・屋内の壁面（IP55相当）
質量 / 外観	約1,000g（電池含まず） / 本体：樹脂（グレー）、窓：樹脂（ブラック）
付帯機能	感度設定、運用モード、自己診断、ローバッテリー報知、定期送信、タンパー、照準監視、環境対応強化、壁沿検知、ウォークテスト

FAQ

Q：電池は市販のアルカリ電池やマンガン電池で代用できますか？ A：いいえ、代用できません。専用の高容量リチウム一次電池「SAFT社製 LS33600」を必ずご使用ください。

Q：屋外設置で雨に濡れても大丈夫ですか？ A：はい、IP55相当の防雨構造ですので、屋外の壁面などに直接設置して運用いただけます。

Q：窓越し（ガラス越し）の人物を検知できますか？ A：いいえ、パッシブセンサーの特性上、遠赤外線はガラスを透過しないため、窓越しの検知はできません。

Q：電池寿命が近づいたことはどのように分かりますか？ A：本体のアラーム表示灯が連続点滅（0.1秒点灯）を開始するとともに、受信機へ電池切れ信号を送信してお知らせします。

Q：誤報が多発する場合、どのような対策がありますか？ A：感度設定を下げたり、環境対応強化モードをONにする、または付属のエリアマスクシートで揺れる樹木などの要因を遮断する対策が有効です。

Q：ワイヤレスの電波が届かない場合はどうすればよいですか？ A：見通し100mを超えたり障害物がある場合は、別売の屋外用無線中継機を導入することで距離を延長できます。

Q：6m以上の高さに設置しても大丈夫ですか？ A：性能を保証できるのは最大6.0mまでです。それ以上の高さでは検知感度が著しく低下したり、死角が広がる可能性があるため推奨しません。

Q：夏場の気温が高い時期に検知しにくくなりませんか？ A：本機には温度補償機能が搭載されていますが、人体と背景の温度差が極端に少ない場合は、感度設定を「130%（高感度）」に上げる調整をご検討ください。

Q：定期送信機能とは何ですか？ A：約5時間ごとに生存信号を送る機能です。受信機側でこの信号が途切れた場合、送信機の故障や盗難、電波遮断などを検知できます。

Q：複数のセンサーを近くに並べて設置しても混信しませんか？ A：4つの周波数を切り替える設定が可能ですので、隣り合うセンサーで異なる周波数に設定することで混信を回避できます。

屋外・屋内用パッシブセンサ送信機

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）屋外・屋内用パッシブセンサワイヤレス送信機小電力セキュリティシステム

TXF-127W(BL) 屋外・屋内用パッシブセンサ送信機

TXF-127W(BL)は、独自のトリプルミラー方式と高度なファジィ信号処理を採用した、完全ワイヤレスの屋外・屋内兼用パッシブセンサ送信機です。配線工事不要で設置でき、屋外環境特有の誤動作要因を極限まで排除しながら、高い検知性能と最大6年の長寿命運用を実現します。

型番： TXF-127W(BL)
製品名： 屋外・屋内用パッシブセンサ送信機（ブラック）
検出方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
電源： 専用リチウム電池（LS33600）×1本または2本
設置場所： 屋外・屋内の壁面（IP55相当・防雨構造）
通信性能： 426MHz帯小電力ワイヤレス（見通し約100m）

資料ダウンロード

この製品が向いている用途

資材置場や駐車場などの敷地境界監視
配線工事が困難な既設建築物へのセキュリティ導入
一般住宅やオフィスビル外周の侵入監視
仮設現場やイベント会場の警戒システム

導入前に確認したいポイント

受信機との間に電波を遮る金属障害物がないか
取付高さ（2.0m〜6.0m）に応じた運用モードの設定
警戒エリア内に揺れる樹木や排気熱源がないか
専用電池（LS33600）の予備確保

特長

独自のトリプルミラー方式による高精度検知

センサー内部に3組の光学系ユニットを内蔵し、それぞれに新規開発のツイン型素子を搭載。3層のミラーによって構成される高密度な警戒エリアは、隙間のない立体的な警戒を可能にします。独自の配置設計により、人体とそれ以外の熱源を的確に判別し、誤動作を大幅に低減します。

第2世代ファジィ信号処理アルゴリズム

屋外環境で発生しやすい外乱光、小動物の動き、気象条件によるノイズを高度なファジィ論理演算基板によって処理します。致命的な「失報」と「誤報」を極限まで排除し、プロ仕様の信頼性を提供します。

最大6年の電池長寿命設計

付属の専用リチウム一次電池1本で約3年間の運用が可能です。さらに電池を2本装填することで、最大約6年（1日100回送信時）という驚異的な長寿命化を実現。メンテナンスコストの低減に大きく貢献します。

4周波切替対応の小電力ワイヤレス

無線部には426MHz帯を採用し、4つの周波数を切り替えて運用可能。同一エリア内での複数台設置による混信を防止します。電波到達距離は見通し100mを誇り、中継器を使用することでさらに広範囲のシステム構築が可能です。

柔軟な取付高さ（2.0m〜6.0m）への対応

人が容易に触れられない高所（最大6m）への設置に対応しており、センサーへのいたずら防止に効果的です。運用モードの切り替えにより、低所から高密度な高所警戒まで、現場の状況に合わせた最適な検知性能を発揮します。

小動物による誤動作を低減する「ペットモード」

ミラーごとに独立した検出部とインテリジェントな信号処理により、猫などの小動物をキャンセル。さらに「ペットモード」を選択すれば、体高50cm程度の中型犬などがいる環境でも運用が可能です。

セキュリティ性を高めるステルスデザイン

外灯のようなデザインを採用。内部のミラーが可動してエリア調整を行う構造のため、外観からはセンサーがどの方向を向いているか判別しにくく、侵入者による死角の推測を防ぎます。さらにバードストッパーを標準装備し、鳥の飛来による誤検知も防止します。

照準機能とエリアマスクシートによる確実な調整

内蔵の照準レバーと照準LEDにより、目視で警戒エリアを確認しながら最適な角度調整が行えます。また、特定の誤動作要因がある場合は、付属のエリアマスクシートで物理的に特定ゾーンを無効化できるため、現場に合わせた緻密なエリア設計が可能です。

充実した自己診断・監視機能

回路破損を監視する「自己診断機能」、電池電圧低下を知らせる「ローバッテリー報知」、機器の健全性を定期的に通知する「定期送信機能」、さらにカバー開閉を検知する「タンパー機能」を搭載。24時間365日の安定稼働を支えます。

    選定時に評価したい強み
    施工性： 配線不要の完全ワイヤレス設計により、工事時間を大幅に短縮可能。
信頼性： トリプルミラー×ファジィ処理による、屋外パッシブ最高クラスの誤報耐性。
運用性： 電池2本対応によるメンテナンスサイクルの長期化。
防犯性： 高所取付と外観からの検知方向不明化による、高度なセキュリティ設計。



LED表示パターン解説

状態	LED表示（アラーム表示灯/赤）	備考
ウォームアップ	1秒周期の等間隔点滅	電源投入後、約1分間継続
侵入検知	約1秒間の連続点灯	ウォークテストモード時のみ動作
ローバッテリー	短連装点滅（0.1s点灯-0.1s消灯×2、0.6s休止）	電池交換が必要なサイン
自己診断異常	ローバッテリーと同一の点滅	内部回路異常の検知
照準位置異常	連続高速点滅（0.15s周期）	照準レバーの戻し忘れ警告
タンパー異常	間欠連装点滅	カバーが開いている、または閉塞直後

製品仕様

項目	内容
型番	TXF-127W(BL)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	立体警戒型：最長部15m、108本（54対）、水平角約90°
電源	専用リチウム電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時） ※目安値
送信動作	警報信号（侵入）、タンパー信号、自己診断信号、定期送信信号、電池切れ信号
無線仕様	426MHz帯 4波切替（小電力セキュリティシステム） / 出力10mW以下
電波到達距離	約100m（見通し距離）
取付高さ	2.0m〜6.0m（低所/高所/ペット/高密度各モードによる）
エリア角度調整	水平：±45°（5°ピッチ）、上下：17°（無段階）
付帯機能	感度設定、環境対応強化、壁沿検知、ウォークテスト、温度補償、タンパー
使用温度範囲	-10℃ 〜 +50℃（結露・凍結なきこと）
設置場所 / 等級	屋外・屋内の壁面 / IP55相当（防雨構造）
外観 / 質量	本体：樹脂（グレー）、窓：樹脂（ブラック） / 約1,000g（電池含まず）

FAQ

Q：電池寿命はどれくらいですか？ A：付属の専用電池1本で、1日100回送信の条件下において約3年間です。電池を2本使用することで、約6年まで延ばすことが可能です。

Q：屋外で使用しても雨の影響は受けませんか？ A：IP55相当の防雨構造ですので、屋外の壁面にそのまま設置可能です。ただし、故意に水をかけるなどの行為は避けてください。

Q：ペットを飼っている庭でも使えますか？ A：はい、「ペットモード」を搭載しており、中型犬（体高50cm程度）までの小動物をキャンセルして検知することが可能です。

Q：最大何メートルまで検知できますか？ A：最長部で15mの警戒距離があります。取付高さや運用モード、エリアセレクターの設定により調整可能です。

Q：配線工事は本当に不要ですか？ A：はい。電池駆動かつ無線送信方式のため、電源線も信号線も一切不要です。

Q：電池が切れそうになったらわかりますか？ A：本体のアラーム表示灯が特定の点滅パターンでお知らせするほか、受信機側にも電池切れ信号を送信して通知します。

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。建物内や障害物がある場合は距離が短くなるため、設置前の電波テストを推奨します。

Q：センサーの向きを侵入者に悟られたくありません。 A：本製品は外灯のようなデザインを採用し、内部のミラーを動かして調整する構造のため、外から見ても検知方向が非常にわかりにくくなっています。

Q：夏場の温度上昇による誤報はありますか？ A：温度補償回路と第2世代ファジィ信号処理を搭載しており、気温と人体の温度差が少なくなる夏場でも安定した検知性能を発揮します。

Q：複数台設置すると混信しませんか？ A：4つの周波数（F1〜F4）を切り替えることができるため、隣接する場所に複数台設置しても混信を回避できます。

電池式赤外線センサ送信機 (4周波切替対応型/二重変調方式)

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）赤外線センサー完全ワイヤレス屋外100m 電池駆動

TXF-125D 電池式赤外線センサ送信機 (4周波切替対応型/二重変調方式)

TXF-125Dは、電源に電池、警報信号に小電力ワイヤレスを採用した「完全ワイヤレス」の対向型赤外線センサーです。配線工事が困難な場所や、既設現場への追加設置でも、機器を設置するだけで即座に高度な外周警戒ラインを構築できます。TAKEX独自の二重変調方式と4段ビーム同時遮断方式により、屋外の過酷な環境下でも誤報を極限まで抑えた信頼性の高い検知を実現します。

型番： TXF-125D
警戒距離： 屋外100m以内（設定により25/50/75/100m切替）
電源： リチウム電池（専用パック）
通信方式： 小電力ワイヤレス（426MHz帯 / 4周波切替対応）
保護構造： IP65相当（防塵・防滴・防虫設計）

資料ダウンロード

この製品が向いている用途

資材置場や駐車場等の外周境界警戒
配線工事が困難な広大な敷地への導入
既設現場への後付けセキュリティ強化
電源確保が難しい建設現場の仮設警戒

導入前に確認したいポイント

設置場所までの見通し距離（最大100m）
受信機との電波到達距離（見通し100m）
取付面の強度（ポールまたは堅牢な壁面）
専用電池パックのストック管理

主な特長

フルワイヤレスで施工コストを大幅削減

電源は内蔵電池、警報信号は小電力ワイヤレス送信機で運用するため、一切の配線工事が不要です。掘削や配管、配線引き回しの工期とコストを大幅に短縮しながら、信頼性の高い外周警戒が可能です。

外乱光に強い「二重変調方式」

当社独自の二重変調方式を採用。太陽光や車のヘッドライト、LED照明などの強力な外乱光と、センサー自身の赤外線信号を高精度に識別します。光学的ノイズによる誤動作を排除し、安定した屋外警戒を実現します。

4段ビーム同時遮断方式による誤報低減

縦方向に配置された4つのビームを同時に遮断した場合のみ発報する方式を採用。鳥や落ち葉、小動物による部分的な遮光では反応せず、侵入者のみを確実に捉えるワイドピッチ設計です。

4周波切替対応で相互干渉を防止

ワイヤレス信号および赤外線ビームの両方で4周波の切替が可能です。複数セットを使用する大規模な多段警戒や直線警戒でも、電波や光の相互干渉（回り込み）を回避して安定運用が行えます。

最大100mの可変警戒距離

内部スイッチにより、警戒距離を25m、50m、75m、100mの4段階に設定可能。設置環境に合わせて投光パワーを最適化でき、近距離設置時の反射トラブル等も防げます。

ダブルリング照準機構による精密な光軸調整

照準器に二重リングを採用し、目を近づけた時と離した時の両方で適切な視認性を確保。光軸調整時の視認性が大幅に向上しており、正確なアライメントが容易に行えます。

IP65相当の高度な防虫・防滴設計

完全ワイヤレス化により入線口を廃止。さらに各接合部には専用パッキンを使用し、アリやクモなどの昆虫、雨水の浸入を徹底的にブロックします。故障リスクを低減し、長期運用を支えます。

雪や雨の減衰を防ぐウェザープルーフハウジング

ハウジング上部の独自のひさし構造により、雨水や雪がカバー前面に流れるのを防ぎます。冬期の雪融け水による再凍結（氷結）での赤外線減衰も抑え、厳しい気候条件でも高い検知性能を維持します。

視認性を追求した「ターゲットカラー」内部設計

内部ユニットに高彩度のターゲットカラー（投光器：イエロー、受光器：オレンジ）を採用。遠くからでもユニットの向きを確認しやすく、メンテナンスや光軸調整の作業効率を向上させています。

音で調整を確認できるサウンドチェック機能

受光量をビープ音の音程で知らせるサウンドチェック機能を搭載。テスターが手元にない現場でも、音の変化だけで最適な受光ポイントを判断でき、1人での調整作業を強力にサポートします。

    選定時に評価したい強み
    長寿命設計： 1日100回送信時でも約3年の電池寿命を実現（常温時）。
ハイパワー： 距離余裕10倍、感度余裕100倍の設計で濃霧や豪雨にも強い。
施工性： 新型ポール金具の採用により、背中合わせ取付もスムーズ。
自己診断機能： 電池切れ表示やタンパー異常送信など、保守機能が充実。



LED表示・動作状態診断

表示灯名称	ユニット	点灯・点滅の意味
投光/受光許可表示灯	投/受共通	点灯：正常動作中。上下段切替スイッチにより点灯箇所が移行。
電池切れ表示	投/受共通	上下段の表示灯が交互に点滅：電池電圧が低下。要全交換。
アラーム表示灯	受光器	赤色点灯：検知状態（遮光中）。カバー開時のみ動作。
受光感度表示灯	受光器	赤色点灯：受光量不足。光軸ズレや汚れのサイン。

内部設定（主要DIPスイッチ）

機能	設定内容
警戒距離切替	100m / 75m / 50m / 25m の4段階（投光器側）
検知応答時間	0.05秒 / 0.1秒 / 0.25秒 / 0.5秒（受光器側）
無線送信モード	ワンショット送信 / 繰り返し送信（送信機側）
周波数切替	1CH 〜 4CH（対向間で必ず一致させる）

製品仕様

項目	仕様内容
品番	TXF-125D
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離	屋外100m以内
距離余裕	10倍（最大到達距離：1,000m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.5秒（4段階切替式）
電源電圧	DC3.6V（専用リチウム電池パック）
電池寿命	投光器：約3年（4連パック） / 受光器：約3年（2連パック、1日100回送信時）
光軸調整範囲	水平方向：±90° / 垂直方向：±20°
使用周波数	426MHz帯 4波（小電力セキュリティシステム）
無線到達距離	約100m（見通し距離）
使用可能周囲温度	－20℃〜＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造 IP65相当）
質量	投光器：約1,700g / 受光器：約1,550g（電池含む）
外観	カバー：樹脂（ワインレッド） / ベース：樹脂（黒）

FAQ

Q：電池は市販の乾電池を使用できますか？ A：いいえ、専用のリチウム電池パック（投光器用4連パック・受光器用2連パック）をご使用ください。

Q：電池寿命はどれくらいですか？ A：常温環境で、1日100回送信した場合、投光器・受光器ともに約3年が目安です。

Q：電池が切れそうになったらわかりますか？ A：はい。本体のLED表示灯が交互点滅するほか、受信機へ電池切れ信号を送信してお知らせします。

Q：雨や霧での誤動作が心配です。 A：4段ビーム同時遮断方式と距離余裕10倍の設計により、雨や霧による減衰には非常に強い設計となっています。

Q：無線は何メートル飛びますか？ A：見通し距離で約100mです。障害物がある場合は中継機の使用をご検討ください。

Q：1人で光軸調整できますか？ A：はい。サウンドチェック機能により、受光レベルを音で確認できるため、1人でも効率よく調整可能です。

Q：チャンネル設定はなぜ必要なのですか？ A：隣接して複数設置する場合、他のセンサーの光や電波を誤って受信（干渉）するのを防ぐためです。

Q：設置後にカバーを開けられたらわかりますか？ A：はい。タンパースイッチを内蔵しており、カバーが開けられると即座に異常信号を送信します。

Q：どのような受信機と組み合わせられますか？ A：TAKEX製の小電力セキュリティシステム用受信機（4波対応モデル等）と組み合わせて使用します。

Q：施工時の接続順序に注意はありますか？ A：先にセンサー本体のコネクタを接続し、その後に電池コネクタを接続してください。

押ボタン防水型送信機 4周波切替対応型

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）ワイヤレスセキュリティ防水 IP67 426MHz帯 4周波切替

押ボタン防水型送信機 TXF-126（4周波切替対応型）

厚さわずか13mmのフラットフェイス・スタイリッシュデザインを採用した、日常生活防水構造（IP67相当）のワイヤレス押ボタン送信機です。4周波切替機能により混信を最小限に抑え、非常通報から呼出システムまで、屋内外を問わず幅広い現場で確実な信号伝送を実現します。

型番： TXF-126
製品種別： 小電力セキュリティシステム送信機
防水性能： IP67相当（日常生活防水）
通信距離： 見通し約100m
電源： CR2032 × 2個
電池寿命： 約3年（1日1回送信時）

資料ダウンロード

この製品が向いている用途

店舗・オフィスの緊急非常ボタン
病院・介護施設のナースコール・呼出用
浴室や厨房など水しぶきがかかる場所
屋外施設の受付・ゲート制御の無線化
既存の無線システムとの混信対策が必要な現場

導入前に確認したいポイント

受信機との間に厚い鉄筋壁がないか（見通し100m）
ペアリングする受信機の周波数設定（F1〜F4）
送信モード（ワンショット/連続/保持）の選定
取付場所の材質（金属板への直付けは避ける）
定期的な電池交換（約3年目安）の運用計画

特長

スタイリッシュな薄型・フラットデザイン

電灯スイッチをイメージした厚さわずか13mmの極薄設計です。インテリアを損なわないホワイト基調のフラットフェイスにより、オフィス、店舗、住宅など、あらゆる設置場所に違和感なく溶け込みます。

過酷な環境にも耐えるIP67防水構造

日常生活防水構造（IP67相当）を有しており、水濡れが想定される浴室や厨房、あるいは雨の当たる屋外への設置が可能です。万が一の水没や一時的な浸水に対しても高い保護性能を発揮します。

混信を物理的に回避する「4周波切替機能」

無線周波数を4つのチャネル（F1〜F4）から任意に選択可能です。ワイヤレス機器が密集する環境や、隣接する現場でのシステム干渉を物理的に回避し、信号伝送の信頼性を劇的に向上させます。

用途に合わせて選べる多彩な送信モード

「携帯タイプ（警報のみ）」と「接点タイプ（警報+復旧）」をスイッチ一つで切り替え可能です。さらに、一度の押下で信号を送る「ワンショット」から、リセットまで送り続ける「連続送信」まで、現場の運用要件に合わせた詳細設定が可能です。

保守コストを低減する長寿命設計と自己診断

市販のコイン電池（CR2032×2個）で約3年の運用が可能です。また、電池切れ報知機能や、機器の健全性を常時監視する定期送信機能（ハートビート）を搭載しており、万が一の故障や電池切れを未然に把握できます。

施工性を追求した取付バリエーション

壁面へのネジ止め（取付ピッチ83.5mm）はもちろん、付属の粘着シートによるタイルやガラス面への固定、さらには卓上型としての運用も可能です。配線不要の完全スタンドアロン型であるため、既存施設への後付けも容易です。

    選定時に評価したい強み
    信頼のブランド： セキュリティのプロに選ばれるTAKEX製426MHz帯システム。
誤操作防止： オプションのプロテクター（BPR-126）で物理的な保護も可能。
ステータス可視化： 赤色LEDの点灯・点滅パターンで送信状態や電池切れを即座に判別。
確実な保持： 「接点モード」なら、リセットボタンを押すまで警報状態を維持可能。



内部設定・LED表示仕様

LED表示パターン	状態・意味
約4秒間点灯	【携帯モード】ワンショット送信中
連続点灯	【携帯モード】連続送信中（リセットで停止）
約1秒周期で連続点滅	【接点モード】送信保持中（リセットで復旧信号送信）
約5秒に1回の断続点滅	電池切れ報知（速やかに交換が必要）

製品仕様

品名 / 品番	押しボタン防水型送信機（4周波切替対応型） / TXF-126
電源 / 電圧	コイン形リチウム電池 CR2032 × 2個 (DC3V)
電池寿命	約3年（常温時、1日1回送信として算出） ※目安であり保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線設備）
空中線電力 / アンテナ	10mW以下 / 内蔵型
電波到達距離	約100m（障害物のない見通し距離）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）※低温/高温時は電池性能低下の可能性あり
設置場所	屋内・屋外（日常生活防水構造 IP67相当）
付帯機能	送信機タイプ/送信モード切替、送信周波数切替、電池切れ報知、定期送信機能
質量 / 外観	約75g（電池含む） / 樹脂（ホワイト）
外形寸法	縦120mm × 横70mm × 厚み13mm（取付ピッチ: 83.5mm）

FAQ

雨ざらしの場所に設置しても大丈夫ですか？はい、IP67相当の防水性能を備えているため、屋外設置が可能です。ただし、完全に水中へ沈めたり、高圧洗浄機などの強い水流を直接当てることは避けてください。

電池交換は自分でできますか？可能です。マイナスドライバーで筐体を開け、市販のコイン電池CR2032を2個交換するだけで完了します。交換時はプラス・マイナスの向き（極性）に注意してください。

金属の壁面やドアに取り付けても通信できますか？金属面に直接設置すると電波が大幅に減衰し、通信距離が極端に短くなる場合があります。金属面に設置する場合は、間に樹脂製プレートを挟むか、オプションのプロテクターを使用することをお勧めします。

「4周波切替」はどのような時に設定変更が必要ですか？近隣で同じ周波数帯の無線機器が動作しており混信が発生する場合や、複数のTXF-126を設置して個別に識別させたい場合に変更します。受信機側の設定も合わせる必要があります。

ボタンを押してもLEDが赤く点滅するだけで反応しません。約1秒周期の点滅は「送信保持状態」を示しています。内部のリセットボタンを押して一度解除してください。また、約5秒に1回の点滅は電池切れサインです。

送信機を増やした場合、受信機への登録は必要ですか？はい、新しい送信機を使用する際は受信機側でのペアリング操作（登録モードでのボタン押下）が必要です。中継機を使用している場合は、受信機と中継機の両方に登録してください。

送信モードの「携帯」と「接点」の違いは何ですか？「携帯」はボタンを押した時だけ信号を送る呼び出し用途に、「接点」はリセットボタンを押すまで警報状態を維持したい防犯・緊急通報用途に向いています。

定期送信機能とは何ですか？送信機が生きていることを知らせるために、自動的に数時間おきに微弱な信号を送る機能です。受信機側でこの信号を監視することで、故障や盗難を早期発見できます。

ボタンの「非常」という文字を変更できますか？製品には「PUSH」「非常」「呼出」の3種類のシールが付属しています。用途に合わせて貼り替えてご使用いただけます。

電波が届かない場合はどうすればよいですか？別売の中継機（4周波対応型）を設置することで、通信距離を延ばすことが可能です。

屋外・屋内用パッシブセンサ送信機

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）屋外・屋内用パッシブセンサ小電力ワイヤレス送信機 IP55防雨構造

TXF-127W(W) 屋外・屋内用パッシブセンサ送信機

独自のトリプルミラー方式と第2世代ファジィ信号処理を採用し、屋外環境下での検知性能向上と誤動作の極限までの低減を実現した、完全ワイヤレス型のパッシブセンサ送信機です。電源・信号線の配線が不要なため、高所への設置や敷地境界の警備に最適です。

型番： TXF-127W(W)
製品名： 屋外・屋内用パッシブセンサ送信機（ホワイト）
検出方式： パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア： 立体警戒型最長部15m、108本（54対）
設置高さ： 2.0m 〜 6.0m（運用モードにより可変）
電源： 専用リチウム電池（DC3.6V）×1〜2本（完全ワイヤレス）

資料ダウンロード

この製品が向いている用途

配線工事が困難な屋外の敷地境界監視
いたずら防止のため高所(2.0〜6.0m)に設置したい現場
犬や猫などの小動物が徘徊する環境での防犯
資材置き場、駐車場、吹き抜け等の広域警戒

導入前に確認したいポイント

受信機までの電波到達距離（見通し100m以内か）
取付高さに応じた「運用モード」のDIPスイッチ設定
警戒エリア内の揺れる樹木や熱源（室外機等）の有無
使用環境温度が-10℃〜+50℃の範囲内であること

特長

独自のエリアを構成するトリプルミラー光学系

センサー内に3組の光学系ユニットを独立して内蔵。それぞれに新規開発のツイン型素子を搭載した最新鋭のパッシブセンサーです。3層のエリアを高度に組み合わせることで、従来の屋外センサーでは困難だった「高い検知精度」と「誤動作の低減」を高次元で両立させています。

ファジィ信号処理による高度な誤報対策

各ミラーユニットからの信号を独立して処理し、高度なファジィ論理演算を用いて、外乱光や小動物、急激な気象変化によるノイズを識別。致命的な誤報を抑えつつ、侵入者の動きを確実に捉えます。

高容量電池による驚異的な電池長寿命

専用のリチウム電池（LS33600）1本で約3年間の運用が可能です。さらに電池は最大2本まで増設でき、その場合は最大約6年という超長期の電池寿命を実現。メンテナンスコストの劇的な削減に貢献します。

小電力ワイヤレス「4周波切替」に対応

送信部は4つの周波数を切り替えて使用できる「4周波切替対応型」を採用。同一エリア内に複数のセンサーを設置する場合や、他システムとの混信を回避したい場合でも、確実な信号伝送が可能です。

最大6.0mの高所設置に対応

一般的なパッシブセンサーとは異なり、人が容易に触れることができない2.0mから最大6.0mの高さに設置可能です。センサーに対するいたずら行為の防止に役立つほか、高密度モードにより抜けのない警戒を実現します。

小動物・ペットによる誤動作を大幅低減

ミラー毎に独立した検出アルゴリズムにより、猫やカラスなどの小動物を識別。また、専用の「ペットモード」を選択することで、中型犬（体高50cm程度）までの小動物をキャンセルし、ペットを飼われている環境でも安定した運用が可能です。

セキュリティ性を高めるデザイン設計

外灯のような洗練されたデザインを採用。内部ミラーを可動させてエリア調整を行う構造のため、外見からはセンサーの向きを推測されにくく、侵入者による死角突きの対策として非常に有効です。

施工をサポートする「照準監視機能」

照準レバーとLEDインジケーターを用いることで、実際の検知エリアを視覚的に確認しながら調整可能です。さらに調整後のレバー戻し忘れを警告する機能も備えており、人的な設定ミスを未然に防ぎます。

充実の自己診断・監視機能

回路の故障や断線を検知する「自己診断機能」、カバーを開けられた際に発報する「タンパー機能」、定期的に正常動作を知らせる「定期送信機能」など、BtoBのプロユースに求められる高い信頼性を標準装備しています。

    選定時に評価したい強み
    圧倒的な施工性： 完全ワイヤレス仕様により、電源・配線工事なしでどこでも設置可能。
高度な識別性能： トリプルミラーとファジィ処理により、屋外特有の誤報要因を徹底排除。
メンテナンス性： 最大6年の電池寿命とローバッテリー通知機能により、運用管理が容易。
柔軟な調整： マスキングシートと水平±45°、上下17°の調整幅で、現場環境に完璧に適合。



LED表示灯の挙動パターン

状態	LED点滅・点灯パターン	備考
ウォームアップ	1秒周期の等間隔点滅	電源投入後、約1分間継続。
侵入検知	約1秒間の連続点灯	ウォークテストモード時のみ発光。
ローバッテリー	短連装点滅（0.1s点灯-0.1s消灯-0.1s点灯-0.6s消灯）	電池電圧低下時に警報信号と共に通知。
自己診断異常	短連装点滅（ローバッテリーと同様）	内部回路異常や断線検知時。
照準位置異常	連続高速点滅（0.15s周期）	照準レバーの戻し忘れ警告。
カバー監視（タンパー）	間欠連装点滅（点滅後に10秒休止を繰り返す）	カバー開閉時に発動。

設置モードと高さの相関表

運用モード	推奨取付高さ	特性
低所モード	2.0m 〜 2.7m	標準的な設置高さ。小動物のキャンセル性能と検知のバランスが良い。
高所モード	2.7m 〜 3.5m	少し高めの位置から見下ろすように設置する場合に使用。
ペットモード	2.5m 〜 3.0m	中型犬までの小動物を無視。距離設定は15m固定とし、マスクで調整。
高密度モード	2.0m 〜 6.0m	高所からの確実な検知を優先。※小動物耐性は低下します。

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサ送信機
品番	TXF-127W (W)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	立体警戒型　最長部15m、108本（54対）
電源	専用電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時） ※目安値
送信動作	警報信号（侵入検知）、タンパー異常信号（カバー開）、自己診断異常、照準位置異常、定期送信信号（約5時間毎）、電池切れ信号
使用周波数	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW以下
電波到達距離	約100m（見通し距離）
付帯機能	感度設定、運用モード設定、自己診断、ローバッテリー報知、周波数切替、定期送信、温度補償、タンパー、照準監視、環境対応強化、壁沿検知、ウォークテスト
取付高さ	2.0〜6.0m（低所/高所/ペット/高密度モードに対応）
エリア角度調整範囲	水平方向：±45°（5°ピッチ）、上下方向：17°（無段階調整）
使用可能周囲温度	－10℃〜＋50℃（結露、凍結なきこと）
設置場所	屋外／屋内の壁面（別売オプションでポール、天井軒下取付可）
保護等級	ＩＰ５５相当
質量	約1,000g（電池含まず）
外観	本体：樹脂（ホワイト）

FAQ

Q：電池は市販のものが使えますか？ A：いいえ、メーカー指定の専用リチウム電池「SAFT社製 LS33600（DC3.6V）」をご使用ください。

Q：電池寿命はどれくらいですか？ A：1日100回送信の標準的な運用で、電池1本なら約3年、2本装填なら約6年が目安となります。

Q：ペットを飼っている庭でも使えますか？ A：はい、「ペットモード」に設定することで中型犬程度の小動物をキャンセルして運用可能です。

Q：無線は何メートルくらい届きますか？ A：見通し距離で約100mです。壁等の障害物がある場合は距離が短くなるため、設置前の電波テストを推奨します。

Q：雨が当たる屋外に設置しても大丈夫ですか？ A：はい、IP55相当の防雨構造ですので、屋外の壁面等に直接設置いただけます。

Q：検知距離を短く（例えば5mなど）することはできますか？ A：はい、付属の「エリアマスクシート」をミラーに貼ることで、物理的に検知距離を短縮・制限できます。

Q：冬場や夏場で感度が変わってしまいますか？ A：温度補償機能を搭載しているため自動調整されますが、夏場など人体との温度差が少ない場合はDIPスイッチで感度を「130%」に上げることも可能です。

Q：周波数の設定は必要ですか？ A：基本はF1設定（出荷時）で使用しますが、混信がある場合や複数台設置する場合はDIPスイッチでF1〜F4まで切り替え可能です。受信機側の設定と合わせてください。

Q：電池が切れそうになったらわかりますか？ A：はい。本体のLEDが点滅すると同時に、無線信号で受信機側へ「電池切れ信号」を送信しお知らせします。

Q：高所に設置した場合、すり抜けられる心配はありませんか？ A：「壁沿検知設定」を有効にすることで、センサー真下の死角をカバーし、すり抜けを防止できます。

屋外・屋内用パッシブセンサ送信機

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX 屋外・屋内用パッシブセンサーワイヤレス送信機防雨構造(IP55)

TXF-127W(G) 屋外・屋内用パッシブセンサ送信機

独自のトリプルミラー方式と高度なファジィ信号処理を採用した、完全ワイヤレスの屋外・屋内用セキュリティセンサーです。配線困難な場所でも、高い検知性能と誤動作の極小化を両立した強固な警戒網を構築できます。

型番： TXF-127W(G)
検出方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
電源： 専用リチウム電池（SAFT社製 LS33600）※完全配線レス
通信： 小電力ワイヤレス（426MHz帯・4周波切替対応）
主な用途： 敷地境界監視、重要施設外周、資材置場、駐車場、高天井の屋内空間

資料ダウンロード

この製品が向いている用途

電源・信号線の配線が困難な屋外エリア
広大な敷地の外周・境界警戒
犬や猫などの小動物が侵入する環境
取付高さが制限される高所（最大6m）
死角を作れない重要資産の保管場所

導入前に確認したいポイント

受信機との間に電波を遮る遮蔽物がないか
取付高さに合わせた運用モードの設定（低所/高所/ペット/高密度）
電池寿命に影響する「規制送信時間」の適切な設定
周囲に急激な温度変化（室外機・排気口）がないか

特長

独自のエリアを構成するトリプルミラー方式

センサー内部に3組の光学系ユニットを搭載し、それぞれに新規開発のツイン型素子を採用。3つのエリアを独立して監視し、信号処理で統合判定することで、屋外特有の複雑な環境下でも安定した検知を実現し、誤動作を大幅に低減します。

高容量電池採用による最大6年の長寿命運用

標準付属の電池1本で約3年間の運用が可能（1日100回送信時）。さらに電池ケースが2つあり、電池を2本増設することで最大約6年の長寿命化が可能です。メンテナンス頻度を劇的に減らし、運用コストを抑制します。

4周波切替対応の小電力ワイヤレス通信

小電力セキュリティシステム無線設備として426MHz帯を採用。4つの周波数を切り替えることで、近隣のワイヤレス機器との混信を回避。見通し距離約100mの広範囲な通信が可能です。

取付高さ2.0mから最大6.0mまで柔軟に対応

標準的な低所設置だけでなく、最大6.0mの高所設置にも対応。人が容易に触れない高さに設置することで、センサー本体へのいたずらや破壊を未然に防ぎます。設置場所の制約を受けにくいフレキシブルな設計です。

小動物や鳥による誤動作を高度にパージ

トリプルミラーによる独立検出と高度なアルゴリズムにより、猫や中型犬（体高50cm程度）による誤動作を低減するペットモードを搭載。また、天面にバードストッパー（別売）を装着することで、鳥の飛来による誤報も防止可能です。

抜けのない警戒を可能にする高密度エリア設計

隙間のない高密度な警戒エリアを構成し、侵入者の抜けを許しません。さらにミラーユニットは水平±45°、上下17°の調整が可能で、設置環境に合わせた最適なエリアチューニングが可能です。

視覚的にエリアを確認できる「照準機能」

センサー内部の照準LEDを点灯させることで、警戒エリアの最長到達点を目視で確認できます。テスター等の機器を使わずとも、現場で確実に検知範囲を合わせられるプロ仕様の調整機能です。

セキュリティ性を高める秘匿性の高いデザイン

外灯のようなデザインを採用しており、外部からミラーの向きや警戒方向を推測されにくい構造です。犯罪者の予備調査に対する抑止力と、実際の検知回避を防ぐ効果を併せ持っています。

    選定時に評価したい強み
    高い環境耐性： IP55相当の防雨構造と、第2世代ファジィ処理による屋外誤報対策。
施工性の高さ： 完全ワイヤレスのため、配管・配線工事が不要。工期とコストを大幅短縮。
保守の容易さ： 電池切れ信号や定期送信機能により、システムの異常や電池寿命を遠隔で把握可能。
確実なタンパー監視： 本体カバーの開放を即時に検知して送信する、プログレードの防犯機能。



施工・設置ガイド

本機は設置高さと内部の「運用モード設定」を一致させることが極めて重要です。以下の設定表に基づき、施工現場に合わせて調整してください。

運用モード	推奨取付高さ	主な特徴
低所モード	2.0m 〜 2.7m	標準的な設置。小動物耐性と検知性能のバランスが良いモード。
高所モード	2.7m 〜 3.5m	少し高い位置から見下ろす設置に適したモード。
ペットモード	2.5m 〜 3.0m	犬・猫などの小動物誤報を最小化する特殊モード。
高密度モード	2.0m 〜 6.0m	高所からの監視や、検知感度を最優先する場合に使用。

LEDインジケーターの挙動（トラブルシューティング）

LED表示（赤色）	機器の状態・原因	処置・対策
1秒周期の等間隔点滅	ウォームアップ（電源投入直後）	約1分間で終了します。
短連装点滅（3連発）	電池切れ / 自己診断異常	電池を新品に交換してください。
高速連続点滅	照準レバー戻し忘れ	照準レバーを定位置（左端）に戻してください。
間欠連装点滅	タンパー異常（カバー開閉）	カバーを閉め、動作検知を2回行って解除。

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサ送信機
品番	TXF-127W (G)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	立体警戒型　最長部15m、108本（54対）
電源	専用電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時）※最大約6年（2本使用時）
送信動作	警報信号、タンパー異常信号、自己診断異常、定期送信信号、電池切れ信号
送信部仕様	426MHz帯 4周波切替（小電力セキュリティシステム）出力10mW以下
電波到達距離	約100m（見通し距離）
取付高さ	2.0m 〜 6.0m（モード設定による）
角度調整範囲	水平方向：±45°（5°ピッチ）、上下方向：17°（無段階）
使用温度範囲	－10℃ 〜＋50℃（結露・凍結なきこと）
設置場所	屋外／屋内の壁面（別売オプションでポール、天井、軒下可）
保護等級	IP55相当
外観	本体：樹脂（グレー）
質量	約1,000g（電池含まず）
付帯機能	感度設定、運用モード設定、自己診断、ローバッテリー報知、定期送信、温度補償、タンパー、照準監視、環境対応強化、壁沿検知、ウォークテスト

FAQ

Q：電池は市販の乾電池を使用できますか？ A：いいえ、市販の乾電池は使用できません。指定の専用リチウム電池「SAFT社製 LS33600 (DC3.6V)」を必ずご使用ください。

Q：電池寿命を延ばす方法はありますか？ A：はい、電池を2本並列で挿入することで、寿命を約6年に延ばすことが可能です。また、内部スイッチで「規制送信時間」を長く設定することでも消耗を抑えられます。

Q：電波が届かない場合はどうすればいいですか？ A：別売の「屋外用中継機」を導入することで、電波到達距離を延長することが可能です。

Q：ガラス越しに人を検知することはできますか？ A：いいえ、パッシブインフラレッド方式（遠赤外線検知）の特性上、ガラスや透明アクリル板は透過しません。遮蔽物がない場所に設置してください。

Q：夏場に検知性能が落ちることはありますか？ A：人体温度と周囲温度の差が少なくなると感度が低下する場合があります。その際は内部の感度設定スイッチを「130%」に変更して調整してください。

Q：ペットがいても誤報になりませんか？ A：運用モードを「ペットモード」に設定し、推奨取付高さ（2.5m〜3.0m）に設置することで、猫や中型犬程度の小動物による誤動作を大幅に軽減できます。

Q：雨に当たっても大丈夫ですか？ A：IP55相当の防雨構造ですので、屋外の雨が当たる場所への直接設置が可能です。ただし、水没する場所には設置しないでください。

Q：定期送信信号とは何ですか？ A：約5時間間隔で「機器が正常に稼働していること」を知らせる信号を受信機に送る機能です。電波の不達や機器の盗難をいち早く検知できます。

Q：15mより短い距離で検知させたい場合は？ A：付属の「エリアマスクシート」をミラーに貼り付けることで、物理的に特定の検知ラインを無効にし、警戒距離を短縮できます。

Q：登録方法は簡単ですか？ A：受信機を登録モードにし、本機の前で手を振って検知（発報）させるだけでペアリングが完了します。

屋外・屋内用パッシブセンサ送信機（面警戒・４周波切替対応型）

SecurityStoreAI — 2026-05-01T09:48:13+09:00

竹中エンジニアリング屋外用センサーパッシブインフラレッド方式ワイヤレス(426MHz) IP55防雨構造

TXF-127N(W) 屋外・屋内用パッシブセンサ送信機（面警戒・4周波切替対応型）

独自のトリプルミラー方式と最新の信号処理アルゴリズムを採用し、屋外・屋内の広範囲（最長35m）を確実にカバーするハイエンド・パッシブセンサ送信機です。電源配線・信号線が不要な完全ワイヤレス仕様のため、設置場所を選ばず迅速なセキュリティ構築を可能にします。

型番： TXF-127N(W)
製品名： 屋外・屋内用パッシブセンサ送信機
検出方式： パッシブインフラレッド（PIR）方式：トリプルミラー＋ファジィ処理
主な用途： 外周警戒、駐車場監視、資材置き場、工場・倉庫の防犯
通信・電源： 426MHz帯ワイヤレス（見通し100m）／リチウム電池駆動
調整機能： トリプルミラー可動式、取付高さ2.0m〜6.0m対応

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の外周警戒や資材置き場の盗難対策
広大な駐車場の不審者検知
配線が困難な屋外施設の一時的な警戒
高所設置が必要な重要施設の監視
小動物による誤報が懸念される環境

導入前に確認したいポイント

警戒距離がモードごとの定格内か（最大35m〜45m）
受信機との間に電波を遮る大きな鉄筋壁がないか
エリア内に揺れる樹木やのぼり旗がないか
取付高さ（2.0m〜6.0m）の確保が可能か
電池交換のメンテナンスサイクル（約3年〜6年）

特長

独自のエリアを構成するトリプルミラーシステム

センサー内部に3組の光学系ユニットを独立して内蔵。新規開発のツイン型素子を各ユニットに搭載することで、隙間のない高密度な警戒エリアを実現しました。独自の配置設計により、検知性能を維持しながら外乱要因による誤動作を大幅に抑制します。

最大45mの広範囲面警戒をカバー

高密度モードを使用することで、面警戒型として最大45m（標準モード時は35m）のロングスパンを1台で監視可能です。駐車場や工場の外周など、広域な防犯ポイントを効率的にカバーできます。

取付高さ最大6.0m対応による「いたずら防止」

一般的なセンサーが届かない高所への設置が可能です。人が容易に触れられない高さ（2.0m〜6.0m）に設置することで、センサーに対する物理的な破壊やいたずら行為、マスキング等の妨害行為を未然に防ぎます。

小動物による誤動作を低減する高度な識別機能

独立したミラーごとの信号をファジィ処理で解析。犬や猫などの小動物が地面を移動する際の信号を識別し、誤動作を低減します。さらにペットモードを活用することで、体高50cm程度の中型犬もキャンセル可能です。

配線不要、高容量電池による長寿命運用

SAFT社製リチウム電池を採用。標準1本で約3年、オプションでもう1本増設すれば最大で約6年間の長寿命を実現します。電源工事や信号線配線が一切不要なため、施工コストを劇的に抑えられます。

セキュリティ性を高める内部可動構造

外灯のようなデザインに加え、内部ミラーを可動させてエリア調整を行う構造のため、外部から「どの方向を検知しているか」が推測しにくくなっています。これにより、センサーの死角を突くような侵入を防ぎます。

4周波切替対応の小電力ワイヤレス

混信を避け、安定した通信を可能にする4周波切替機能を搭載。見通し約100mの到達距離を誇り、中継機を併用することでより広域なシステム構築も可能です。

バードストッパーによる鳥害対策

天面にバードストッパーを取り付けることで、鳥の飛来・停滞を防止。鳥による予期せぬ検知動作を抑制し、屋外設置時の信頼性を向上させています。

    選定時に評価したい強み
    検知の抜けがない： 46本の高密度エリア構成により、隙間を縫った侵入を許しません。
施工性の高さ： 照準LED搭載により、ターゲット地点に立って目視でエリア調整が可能です。
過酷な環境に耐える： IP55相当の防雨構造と-10℃〜+50℃の動作温度範囲を確保。
自己診断機能： 回路異常や電池切れ、タンパー、照準位置異常を常に監視し、即座に報告します。



LED表示や動作状態

本機の状態は、アラーム表示灯と照準LEDの点灯パターンで容易に判断できます。

状態	LED挙動	意味・対応
ウォームアップ	1秒周期点滅	電源投入後、約1分間の安定待機中です。
侵入検知	約1秒間点灯	テストモード時のみ。検知信号を送信したサインです。
ローバッテリー	連続点滅(1)	電池電圧が低下しています。新品のLS33600に交換してください。
照準位置異常	高速連続点滅	照準レバーが調整位置に残っています。定位置に戻してください。
自己診断異常	連続点滅(1)	内部回路に異常を検知しました。点検が必要です。

内部設定（運用モード）

設置環境に合わせて、内部のDIPスイッチで最適なモードを選択してください。

モード	取付高さ	最長警戒距離	主な用途
低所モード	2.0m 〜 2.5m	40m	標準的な壁面設置。小動物対策と感度のバランス型。
標準モード	2.5m 〜 3.5m	35m	駐車場や外周警戒に最適な推奨設定。
高所モード	3.5m 〜 4.0m	30m	トラック等の大型車両を避ける高所設置向け。
高密度モード	2.0m 〜 6.0m	45m	確実な検知を優先する環境。極端な高所設置時。

製品仕様

項目	内容
品名 / 品番	屋外・屋内用パッシブセンサ送信機 / TXF-127N(W)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	面警戒型　最長部35m（標準モード時）、46本（23対）
電源	専用電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時）／約6年（2本使用時）
送信動作	警報、タンパー、自己診断異常、照準位置異常、定期送信（約5時間間隔）、電池切れ
送信周波数	426MHz帯 4波（小電力セキュリティシステム）
電波到達距離	約100m（見通し距離）
取付高さ	2.0m 〜 6.0m（運用モードにより異なる）
エリア角度調整	水平方向：±90°（5°ピッチ）／上下方向：17°（無段階）
使用周囲温度	－10℃〜＋50℃（結露・凍結なきこと）
設置場所	屋外／屋内の壁面（別売オプションでポール、天井軒下も可能）
保護等級	ＩＰ５５相当
質量	約1,000g（電池含まず）
外観	本体：樹脂（ホワイト）

FAQ

Q：電池寿命はどのくらいですか？ A：1日100回送信、常温環境において、専用電池1本で約3年、2本使用時で約6年が目安となります。

Q：屋外で使用しても雨の影響は受けませんか？ A：IP55相当の防雨構造ですので、屋外の壁面等にそのまま設置いただけます。

Q：ワイヤレスの電波はどのくらい届きますか？ A：見通し距離で約100mです。障害物がある場合は距離が短くなるため、中継機の導入をご検討ください。

Q：ペット（犬・猫）がいる環境でも使えますか？ A：はい。トリプルミラーと信号処理により小動物による誤動作を抑えており、さらに「ペットモード」により中型犬程度までのキャンセルが可能です。

Q：高い位置に設置できますか？ A：高密度モードを使用することで、最大6mの高さから警戒可能です。いたずら防止に効果的です。

Q：夜間でも検知できますか？ A：パッシブインフラレッド方式（人体の熱を検知）のため、周囲の明暗に関わらず夜間でも確実に検知可能です。

Q：受信機への登録はどのように行いますか？ A：受信機を登録モードにし、本機のセンサー前で手を振って発報させるか、本体に記載されたシリアルNo.を手動入力することで登録できます。

Q：電池切れはどのようにわかりますか？ A：本体LEDが点滅するほか、受信機へ「電池切れ信号」を送信するため、手元で異常を把握できます。

Q：夏の暑い時期に感度が落ちることはありますか？ A：温度補償機能を搭載していますが、気温と体温の差が少ない場合は感度設定を「高感度（130%）」に上げる調整が有効です。

Q：定期送信機能とは何ですか？ A：約5時間ごとに生存信号を送信する機能です。受信機側で電波が途絶えた場合に「送信機の破壊や盗難」を検知するために使用します。

屋外・屋内用パッシブセンサ送信機（面警戒・４周波切替対応型）

SecurityStoreAI — 2026-05-01T09:48:13+09:00

TAKEX（竹中エンジニアリング）屋外・屋内用センサーパッシブインフラレッド方式ワイヤレス送信機 IP55防雨構造

TXF-127N(G) 屋外・屋内用パッシブセンサ送信機（面警戒・４周波切替対応型）

独自のトリプルミラー方式と高度な信号処理を採用した、完全ワイヤレス・独立電源駆動のパッシブセンサー送信機です。配線困難な屋外現場でも、長距離警戒網を即座に構築し、誤動作を極限まで抑えた高信頼の監視を実現します。

型番： TXF-127N(G)
製品名： 屋外・屋内用パッシブセンサ送信機
検出方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
主な用途： 外周警戒、駐車場監視、資材置き場の侵入検知、高所からの面警戒
設置場所： 屋外・屋内の壁面（IP55相当）
電源： 専用リチウム電池（DC3.6V）独立駆動

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

配線が困難な屋外構造物への設置
高所からの広範囲（最長35m）な面警戒
駐車場や工事現場などの一時的なセキュリティ強化
小動物による誤報を抑えたい外周監視

導入前に確認したいポイント

送信周波数（426MHz帯）が受信機と一致するか
設置高さが2.0m〜6.0mの範囲内か
専用電池（LS33600）の予備確保
警戒エリア内に揺れる樹木や熱源がないか

特長

独自のエリアを構成するトリプルミラーとファジィ処理

センサー内に3組の光学系ユニットを内蔵。それぞれに新規開発のツイン型素子を搭載し、独自の配置設計により隙間のない高密度な警戒エリアを構成します。検知信号は内蔵マイクロプロセッサによるファジィ理論で解析され、小動物や気象変化による誤報を大幅に低減します。

最大約6年の長寿命を実現する独立電源設計

専用リチウム電池（LS33600）1本で約3年の動作が可能です。さらに電池の増設が可能で、最大2本使用時には約6年の長寿命運用をサポート。信号線だけでなく電源配線も不要なため、設置コストを大幅に削減できます。

多様な現場に対応する4周波切替対応ワイヤレス

小電力ワイヤレス部は、混信を回避しやすい4周波切替方式を採用。見通し約100mの長距離伝送が可能で、弊社の豊富なワイヤレス受信機ラインナップと組み合わせることで、柔軟なシステム構築が可能です。

取付高さ2.0m〜6.0mの柔軟な設置性

通常パッシブセンサーでは困難な高所設置に対応。人が容易に触れない高さに設置することでいたずらを防止できます。高密度モードを使用すれば、最大6.0mの高さからでも確実な検知力を維持します。

高度な小動物キャンセルアルゴリズム

ミラーごとに独立した検出部を採用し、それぞれの信号を個別処理することで、猫などの小動物による誤動作を低減します。ペットを飼育している環境でも運用可能なペットモード（立体警戒型のみ）も搭載しています。

セキュリティ性を高める内部ミラー可動構造

外灯のようなデザインを採用し、さらに内部のミラーを可動させてエリア調整を行う構造のため、外観からはセンサーがどの方向を向いているか推測しにくくなっています。これにより、センサーの死角を突く侵入を未然に防ぎます。

エリアマスクシートによる精緻なエリア設定

設定した警戒エリア内に、やむを得ず誤動作要因（揺れる草木など）が含まれる場合、付属のエリアマスクシートを使用して特定の検知ゾーンのみを無効化できます。照準機能により目視でエリアを確認しながら調整が可能です。

現場保守を支える充実の自己診断・監視機能

カバーを外された際のタンパー報知はもちろん、電池切れ報知、センサー回路の断線を監視する自己診断機能、さらに調整レバーの戻し忘れを防ぐ照準監視機能など、長期運用を支える安心設計が施されています。

    選定時に評価したい強み
    完全独立駆動： 信号・電源ともに配線が一切不要で、場所を選ばず設置可能。
高所対応力： 最大6.0mの取付高さに対応し、死角の少ない面警戒が可能。
低誤報性能： トリプルミラーとファジィ処理による、屋外環境に強い検知能力。
運用効率： 定期送信機能により、常に正常動作を遠隔監視できる信頼性。



LED表示や動作状態

ステータス	アラーム表示灯（赤）	内容・対処
ウォームアップ	1秒周期の点滅	電源投入後、約1分間の動作準備中。
侵入検知	約1秒間点灯	テストモード時のみ。物体を検知した際に点灯。
ローバッテリー	連続点滅	電池電圧の低下。速やかに新品電池に交換してください。
照準位置異常	高速連続点滅	調整用レバーが定位置に戻っていません。
自己診断異常	連続点滅	センサー回路等の断線・破損検知。点検が必要です。

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサ送信機
品番	TXF-127N(G)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	面警戒型　最長部35m※標準モード時、46本（23対）
電源	専用電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時） ※電池寿命は常温時での運用における目安であり、保証値ではありません。
送信動作	警報信号：侵入検知時…………ワンショット送信タンパー異常信号：カバー監視異常時…ワンショット送信警報＋タンパー異常個号：自己診断異常時……ワンショット送信／照準位置異常時……ワンショット送信定期送信信号：約5時間間隔…………ワンショット送信電池切れ信号：ローバッテリー時…警報・定期送信により送出
表示動作	●アラーム表示灯（赤色）：ウォームアップ時（点滅）、侵入検知時（点灯※テストのみ）、カバー監視異常、照準位置異常、自己診断異常、ローバッテリー時（各連続点滅） ●照準LED（赤色、緑色）：照準位置異常時（連続点滅）
送信部仕様	使用周波数：426MHz帯 4波（小電力セキュリティシステム無線設備）出力：10mW以下、電波到達距離：約100m（見通し）
付帯機能	感度設定、運用モード設定、自己診断、ローバッテリー報知、周波数切替、定期送信、温度補償、タンパー、照準監視、環境対応強化、壁沿検知、ウォークテスト
取付高さ	2.0〜6.0m（低所、標準、高所、高密度モード設定による）
エリア角度調整範囲	水平方向：±90°（5°ピッチ）、上下方向：17°（無段階調整）
使用可能周囲温度	－10℃〜＋50℃（結露、凍結なきこと）
設置場所	屋外／屋内の壁面（オプション使用でポール・天井可）
保護等級	ＩＰ５５相当
質量	約1,000g（電池含まず）

FAQ

Q：電池寿命はどのくらいですか？ A：付属のリチウム電池1本で、1日100回送信・常温環境にて約3年間が目安です。電池を2本使用することで、約6年まで延ばすことが可能です。

Q：雨のかかる屋外でもそのまま設置できますか？ A：はい、IP55相当の防雨構造を備えているため、屋外の壁面にそのまま設置いただけます。

Q：猫や鳥などの小動物で誤報が出ることはありますか？ A：トリプルミラーによる独立検出と信号処理により小動物による誤動作を低減しています。また、別売のバードストッパーを使用することで鳥の影響もさらに抑えられます。

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。障害物がある場合は中継機のご使用を検討ください。

Q：取り付け高さに制限はありますか？ A：2.0mから最大6.0mまで対応しています。設置高さに合わせて内部の運用モード（DIPスイッチ）を必ず設定してください。

Q：センサーが動いているか確認する方法はありますか？ A：電源投入後やカバー開閉後の5分間は「ウォークテストモード」となり、検知時にアラーム表示灯が点灯してエリアの確認ができます。

Q：電池が切れたらどうなりますか？ A：アラーム表示灯が点滅するとともに、受信機へ電池切れ信号を送信してお知らせします。

Q：定期送信信号とは何ですか？ A：約5時間ごとに生存確認のための信号を送信します。受信機側でこの信号が途絶えた場合に異常として検知することで、盗難や破壊、電波障害を把握できます。

Q：夏場などの温度が高い環境でも正しく検知しますか？ A：温度補償機能を搭載していますが、人体と背景の温度差が小さくなる場合は感度設定を「130%（高感度）」に変更することで検知力を維持できます。

Q：照準監視機能とは何ですか？ A：エリア調整用の照準レバーを調整位置（右側）にしたままカバーを閉じようとすると、警告点滅してお知らせする機能です。

多チャンネル受信ユニット (4周波切替対応型)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレス受信機 4周波切替対応大規模施設対応

RXF-1000B 多チャンネル受信ユニット (4周波切替対応型)

RXF-1000Bは、ビルや学校、商業施設などの大規模物件におけるワイヤレスセキュリティの核となる「4周波切替対応型」の多チャンネル受信ユニットです。最大60台の送信機を10グループに分けて管理でき、混信に強い高度な運用を可能にします。

型番： RXF-1000B
製品種別： 小電力型ワイヤレスセキュリティ受信中枢
最大登録数： 送信機 60台（10チャンネル割り振り）
主要機能： 4周波切替、環境異常検知、死活監視、個別/総合出力
電源仕様： AC100V または DC10〜30V 対応

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

大規模ビル・商業施設の防犯管理
学校・公共施設での非常通報受信
多数の無線センサーを併用する現場
混信が懸念される無線機器密集エリア

導入前に確認したいポイント

送信機との距離（見通し100m以内）
設置面の材質（金属面は避ける）
周囲の電気ノイズ源（3m以上の離隔推奨）
従来機(1周波)混用時はF1設定が必須

特長

4周波切替対応による電波混信の軽減

F1〜F4の4種類の周波数をDIPスイッチで物理的に切り替えることができます。無線機器が多数設置された環境や、近隣他社システムとの電波干渉が予想される大規模施設において、最適な周波数を選択することで確実な信号伝達を担保します。

最大60台の送信機を10グループで集中管理

最大60台までの送信機を登録可能です。これらを10個のチャンネル（CH）に自由に割り振って登録できるため、エリアごとのグループ管理や、用途（火災、不審者、非常等）に応じた高度なシステム構築を柔軟に行えます。

視認性に優れた液晶画面と詳細表示

電波を受信した送信機のチャンネル番号だけでなく、個別のシリアルアドレスも液晶画面に表示します。さらにアンテナマークによる受信レベル表示や、中継機を経由したかどうかの電波経路表示も備えており、メンテナンス時の状況把握が容易です。

5系統の独立した異常監視出力

警報個別出力に加え、タンパー異常（機器破壊）、電池切れ、定期送信異常（死活監視）、環境異常（妨害電波）の各専用出力を装備しています。セキュリティコントローラー側で、発報の原因が「検知」なのか「機器トラブル」なのかを瞬時に判別できます。

電波環境点検モードによる施工品質の向上

現場のノイズレベルを測定する専用モードを搭載しています。目に見えない妨害電波の強さを視覚化し、ブザー音とあわせて確認できるため、設置場所の選定ミスを未然に防ぎ、安定した稼働環境を構築できます。

PCソフトウェアによる効率的な登録作業

オプションの登録・削除ソフトを使用することで、PC上での送信機管理が可能です。多数の送信機を扱う現場において、手動登録の手間を削減し、設定データのバックアップや管理もスムーズに行えます。

双方向の死活監視（定期送信）機能

送信機からの定期的な信号を監視するフェイルセーフ思想を採用。携帯型なら24時間、接点型なら12時間の通信途絶で「定期送信異常」を出力します。いざという時の通信不良を未然に防ぐ、BtoB用途に不可欠な高信頼設計です。

柔軟な電源供給と設置設計

AC100Vの商用電源直結に加え、DC10〜30Vの外部電源入力にも対応しています。設置現場の電源インフラに合わせて選択できるほか、アンテナの向きを調整可能なホイップアンテナの採用により、受信感度の最適化を図れます。

    選定時に評価したい強み
    混信対策： 4周波切替機能で他システムとの干渉を回避可能
拡張性： 最大60台の大容量登録により大規模システムにも対応
保守性： 液晶ディスプレイで受信状態や異常個所を即座に特定
信頼性： 死活監視と環境異常検知による24時間体制の監視品質



施工・保守ガイド

インジケーターの挙動詳細

表示内容	LEDパターン	意味・対応
正常通電	緑点灯	正常に稼働しています。
環境異常	赤・高速点滅	妨害電波（ノイズ）を連続受信。運用危険状態です。
電池切れ/タンパー	赤・点滅	送信機の異常を受信。速やかに点検が必要です。
メモリー動作	赤・等間隔点滅	過去に発報がありました。リセットボタンで消去可能です。

製品仕様

項目	内容
品名	多チャンネル受信ユニット（4周波切替対応型）
品番	RXF-1000B
電源入力	AC100V 50／60Hz または DC10〜30V（極性あり）
消費電力（消費電流）	6W（350mA）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線	λ／4ホップアンテナ
受信可能距離	約100m（見通し距離）
警報総合出力	接点方式：無電圧リレー接点 AC／DC30V・0.5A（c接点）接点動作：送信機タイプにより連動またはワンショット（約4秒）
警報個別出力	接点方式：無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（個別） 10回路、送信機タイプにより連動またはワンショット
異常出力	接点方式：無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（一括）タンパー、電池切れ、定期送信、環境計4回路
警戒／解除出力	接点方式：無電圧リレー接点 AC／DC30V・0.5A（c接点）
警戒／解除入力	無電圧接点（a接点／b接点切替式）
電源／受信表示灯	2色LED（赤色、緑色）通電時：緑点灯（受信時のみ赤点灯）
CH表示灯	赤色LED 警報受信時：点灯異常時・メモリー時：点滅 10個
液晶表示	警報、異常発生時に表示（メモリー機能有）、登録・点検等の操作時表示
本体スピーカー	警報音：「ピーピー」／「ピンポン」選択式、音量：可変式（無音〜約80dB）
送信機登録可能台数	60台
使用可能周囲温度	-10℃ 〜＋50℃ (結露なきこと)
質量 / 外形寸法	約1,300g / 240(W) × 170(H) × 54(D) mm (アンテナ含まず)

FAQ

Q：電波の届く距離はどのくらいですか？ A：見通し距離で約100mです。ただし、壁の材質（特に金属や断熱材）や周囲の電波環境により短くなる場合があります。

Q：従来からある「1周波タイプ」の送信機と組み合わせて使えますか？ A：可能です。その場合は、本機RXF-1000Bの周波数設定を「F1」にしてご使用ください。

Q：液晶画面に「環境」と表示され、赤いLEDが高速点滅しています。 A：環境異常（妨害電波）を検知しています。近くにノイズ源（OA機器やモーター等）がないか確認し、離して設置し直してください。

Q：送信機の電池交換をしましたが、異常表示が消えません。 A：電池交換後、送信機を一度発報させて「復旧信号」を受信機に送る必要があります。その後、本体のリセットボタンを長押ししてください。

Q：AC100VとDC電源の両方を同時につないでも大丈夫ですか？ A：絶対に避けてください。内部回路の故障や火災の原因となる恐れがあります。どちらか一方の電源をご使用ください。

Q：送信機は最大で何台まで登録できますか？ A：最大60台まで登録可能です。これらを10のチャンネル（グループ）に自由に割り振ることができます。

Q：死活監視（定期送信異常）の間隔はどのくらいですか？ A：携帯型送信機は24時間、接点入力型やパッシブセンサー型は12時間、信号が途絶えると異常出力が行われます。

Q：アンテナは必ず垂直に立てないといけませんか？ A：基本は垂直設置が最適です。天井に干渉する場合は横に倒せますが、必ず本体の外側へ向けるようにしてください。

Q：PCを使って登録作業をすることは可能ですか？ A：別売のオプションソフト（登録・削除ソフト）を使用することで、PCでの管理が可能です。

Q：ベルなどの警報機器と近くに設置してもいいですか？ A：モーター内蔵のベルなどは電気ノイズを発生させるため、最低3m以上離して設置することを推奨します。

受信ユニット(LoRa変調方式)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

長距離ワイヤレス LoRa変調方式 4チャンネル受信法人向けセキュリティ死活監視機能

RLX-740 受信ユニット(LoRa変調方式)

RLX-740は、LoRa変調方式を採用した見通し約1kmの長距離通信が可能な4CH受信ユニットです。従来のワイヤレスシステムでは届かなかった広大な工場敷地や大規模施設において、安定した警報伝送を実現します。最大100台の送信機を登録でき、異常監視から機器連動まで高度なシステム構築をサポートします。

型番RLX-740
製品名受信ユニット(LoRa変調方式)
通信距離見通し約1km（LoRa方式）
最大登録台数100台（送信機、コンバータ、受信機、リモコン合計）
出力回路警報個別4回路＋異常出力4回路（タンパー・電池・定期送信・環境）
対応電源AC100V または DC10〜30V

資料ダウンロード

この製品が向いている用途

広大な工場や物流倉庫の防犯・設備監視
複数階にまたがるビル内の緊急通報システム
中継機を減らしたい長距離ワイヤレス構築
送信機台数が多い（最大100台）大規模現場
死活監視が必須となる高信頼セキュリティ

導入前に確認したいポイント

設置場所は屋内か（屋外設置不可）
AC100V または DC電源が確保できるか
金属板や鉄筋コンクリートによる遮蔽がないか
周辺に強ノイズを発生させる機器がないか
既存の小電力型送信機の直接受信は不可（コンバータが必要）

特長

LoRa変調方式による圧倒的な長距離通信

核となるテクノロジーにLoRa（Long Range）変調方式を採用。従来の小電力セキュリティ無線を大幅に上回る、見通し約1kmの通信距離を実現しました。これにより、従来は複数の中継機が必要だった現場でも、受信機1台でカバーできる範囲が飛躍的に広がります。

最大100台までの送信機を柔軟に管理

送信機、コンバータ、リモコン、連動受信機を合計で最大100台まで登録可能です。4つのチャンネル（CH1〜CH4）に自由に割り振ることができ、液晶画面で登録番号やシリアルナンバーを直接確認できるため、大規模システムでも混乱なく管理運用が可能です。

信頼性を極限まで高める「双方向通信」

送信機と受信機の間で相互に信号をやり取りする双方向通信に対応。受信成功時にアンサーバック信号を返送し、送信機側で受信確認ができない場合は自動的に再送を行います。ノイズや一時的な障害物による通信失敗をシステムが自己修復し、確実な警報伝送を支えます。

運用の安全を支える4種類の独立異常出力

通常の警報出力とは別に、4つの異常出力端子を装備しています。「タンパー（カバー開封）」「電池切れ」「定期送信異常（死活監視）」「環境異常（妨害波）」を個別の回路で出力できるため、警備会社への通報や管理PCでの詳細なログ管理に最適です。

広域施設に対応する「受信機連動機能」

最大5台までの子機（RLX-740）を親機と無線で連動させることが可能です。親機が受けた警報を子機へ転送し、離れた複数の拠点（守衛室と管理室など）で同時に警報状態を確認・保持することができます。

現場でのメンテナンス性を追求した液晶表示（LCD）

本体に搭載された液晶表示により、電波の受信レベル（4段階）、登録機器のS/N、異常の内容を一目で把握できます。点検モードを活用することで、施工時の電波テストや、運用開始後のトラブル切り分けが本体のみで完結します。

「環境異常報知」によるジャミング監視

付近で強力な妨害電波や連続した強ノイズが発生した際、それを「環境異常」として検知・出力します。60秒間連続したノイズを監視することで、悪意のある妨害行為や予期せぬ電波干渉によるシステムダウンを未然に防ぎます。

AC/DC両対応の柔軟な電源設計

電源はAC100V（無極性）とDC10〜30V（極性あり）の両方に対応。現場の設備状況に合わせて最適な電源供給方法を選択できます。※ACとDCの併用はできませんが、UPS等の外部バックアップ電源をDC端子へ入力することで停電対策も容易です。

    選定時に評価したい強み
    長距離性能： 見通し1kmの通信距離で中継機のコストを削減可能。
高密度監視： 100台の収容力と4回路の異常監視でシステム品質が向上。
自己診断機能： 定期送信異常（死活監視）により、電池切れや故障を放置させない設計。
施工の容易さ： 液晶モニタによる電波強度表示で、テスターなしで設置位置の選定が可能。



LED表示・動作状態

インジケーター	点灯・点滅パターン	動作内容
電源／受信表示灯	緑色点灯 / 赤色点灯	通常時は緑色、該当周波数の電波を受信した際に赤色点灯。
CH表示灯 (1〜4)	赤色点灯	当該チャンネルに登録された機器が警報を発信中。
CH表示灯 (1〜4)	赤色点滅	警報のメモリー保持、またはタンパー・電池切れ等の異常発生中。
電源／受信表示灯	橙色点滅	コンバータや連動受信機側に異常が発生している状態。

製品仕様

品名	受信ユニット（LoRa変調方式）
品番	RLX-740
電源入力	AC100V 50／60Hz または DC10〜30V（極性あり） ※併用不可
消費電力（消費電流）	5.5W（100mA）
システム区分	［長距離型］
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
空中線	λ／4ホイップアンテナ
受信可能距離	約1km（見通し距離・周辺環境による）
警報個別出力	無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（個別） 4回路
異常出力	無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（一括） 4回路（タンパー、電池切れ、定期送信、環境）
表示灯	電源／受信表示灯（2色）、警戒／解除表示灯（2色）、CH表示灯（赤色4灯）
液晶表示	警報、異常内容、登録No.、S/N、受信レベル、動作モード表示
内蔵ブザー	操作音、電池切れ/電源異常（20秒周期）、点検受信音、各種エラー音
送信機登録台数	最大100台（送信機、コンバータ、受信機、リモコン合計）
配線接続	端子式
使用可能周囲温度	－20℃〜＋60℃（結露なきこと）
設置場所	屋内・壁掛け式
外形寸法	H170 × W120 × D50.7mm（アンテナ部除く）
質量	約600g
外観	樹脂（ホワイト）
付帯機能	電池切れ音報知、異常出力切替、定期送信異常監視、警報復旧信号切替、受信機連動、電波環境点検、メモリー機能など

FAQ

通信距離はどれくらいですか？見通し距離で約1kmです。ただし、遮蔽物や周囲の電波環境により短くなる場合がありますので、事前の電波環境点検を推奨します。

従来の小電力送信機を直接受信できますか？いいえ、本機はLoRa変調方式専用のため、従来の小電力型送信機の信号を直接受信することはできません。専用のコンバータを介して使用してください。

最大で何台の送信機を登録できますか？送信機、コンバータ、リモコン、連動受信機を合わせて合計100台まで登録可能です。

停電対策はどのように行えばよいですか？本機にはバッテリーは内蔵されていません。DC端子に無停電電源装置（UPS）やバックアップ付き電源を接続することで停電対策が可能です。

「環境異常」とは何ですか？周囲で強力な妨害電波や強ノイズが60秒以上連続して検知された場合に、システムへの影響を警告する機能です。

死活監視機能はありますか？はい、定期送信信号を監視する機能を搭載しており、送信機の故障や電池切れ、盗難による消失を異常として検知できます。

屋外に設置できますか？本機は屋内仕様（IP等級なし）です。屋外でご使用になる場合は、必ず防水・防塵ボックスの中に収納して設置してください。

メモリー表示はどのように消去しますか？異常事態が解消された（復旧信号を受信した）状態で、本体のメモリーリセットボタンを1秒以上長押しすることで消去できます。

アンサーバック機能とは何ですか？受信機が電波を受信した際に、送信機へ受信完了の返事（信号）を返す機能です。これにより送信機側で確実に届いたかを確認でき、届かない場合の自動再送が可能になります。

複数の受信機を連動させることは可能ですか？はい、親機1台に対して最大5台までの子機を無線で連動させ、警報情報の共有が可能です。

個別警戒/解除付き受信機４周波切替対応型

SecurityStoreAI — 2026-05-01T09:48:12+09:00

竹中エンジニアリング (TAKEX) ワイヤレス受信機 4周波切替対応最大60台登録個別警戒解除

RXF-1000CH 個別警戒/解除付き受信機４周波切替対応型

チャンネルごとに警戒・解除を個別制御できる、多機能・高信頼の小電力型ワイヤレス受信機です。1台で複数のテナントやエリアを独立管理でき、4周波切替機能により電波混信リスクを最小限に抑えた高度なセキュリティシステムを構築可能です。

型番： RXF-1000CH
製品名： 個別警戒/解除付き受信機４周波切替対応型
通信方式： 426MHz帯小電力セキュリティシステム（4波切替対応）
最大登録台数： 60台（送信機・リモコン含む）
電源： AC100V または DC10〜30V（極性あり）
出力仕様： 警報総合、警報個別(10CH)、異常出力4系統、警戒/解除出力

資料ダウンロード

この製品が向いている用途

複合施設でのテナントごとの個別警戒管理
外周警備で出入口のみを日中解除する運用
非常ボタンと侵入監視を1台で統合管理
電波混信が懸念される密集地での無線システム

導入前に確認したいポイント

AC100VとDC電源の併用は絶対に避けてください
金属板や鉄筋コンクリート壁による減衰の確認
警報ベル等のノイズ源から3m以上の離隔距離
送信機側の周波数がF1〜F4のどれに設定されているか

特長

チャンネルごとの個別警戒・解除による柔軟な運用

本体のボタン操作により、10個あるチャンネルごとに警戒状態を独立して切り替えることができます。例えば、店舗の「倉庫エリア」は常時警戒、「店舗フロア」は営業時間中のみ解除といった、現場の運用に合わせたきめ細やかな管理が1台の受信機で完結します。

電波混信を物理的に回避する「4周波切替機能」

426MHz帯の周波数をF1からF4までの4種類から選択して設定可能です。近隣で同一周波数のワイヤレスシステムが稼働している場合や、多数の送信機・中継機を設置する大規模現場においても、周波数を分散させることで相互干渉を劇的に低減します。

最大60台の圧倒的な送信機登録キャパシティ

1台の受信機に対して、最大60台までの送信機（リモコン含む）を登録可能です。1つのチャンネルに全台を紐付ける運用から、各チャンネルに分散させて登録する運用まで、システムの規模に応じた柔軟なグルーピングが行えます。

4系統の独立異常出力による高度な自己診断

通常の警報出力とは別に、「タンパー異常（カバー開閉）」「電池切れ異常」「定期送信異常」「環境異常（妨害波監視）」の4つの独立した出力を装備。どの送信機でどのようなトラブルが起きているかを正確に外部監視装置へ伝達でき、保守効率を向上させます。

警戒・警報ディレイ機能で誤報と利便性を両立

警戒操作から実際に警戒が開始されるまでの「警戒ディレイ」と、検知から発報までの「警報ディレイ」を個別に設定可能。操作者がエリアから退出する時間や、入室して解除操作を行うまでの猶予時間を確保でき、実用性の高い運用が可能です。

ループチェック機能でセット漏れを防止

警戒状態へ移行する際、窓が開いている等の理由で発報中の接点型送信機が存在する場合、警告音を発して警戒への移行を制限します。これにより、無戸締まりのまま警戒を開始してしまう「セット漏れ」を物理的に防ぎます。

現場での切り分けを容易にする液晶ディスプレイ搭載

警報の内容や登録番号、異常の種類を液晶画面に表示します。メモリー機能により、過去に発生した警報履歴も「送り」ボタンで順次確認できるため、現場到着後の事後確認や原因究明を迅速に行うことができます。

    選定時に評価したい強み
    多系統出力： 警報総合だけでなく、10CH分の個別出力により各エリアの詳細監視が可能。
混信対策： 4周波切替対応により、密集地でも安定した無線通信を確保。
電源の柔軟性： AC100V直結またはDC10〜30V駆動の双方に対応し、設置場所を選ばない。
確実な保守： 定期送信監視と環境異常出力により、無線システムの不通リスクを常時監視。



LED表示灯の挙動（ステータス診断）

状態	LED表示（CH表示灯）	意味・詳細
警報受信	連続点灯	登録済み送信機からの警報信号を受信中。
異常発生	0.1秒点灯 / 0.5秒消灯	タンパー、電池切れ、定期送信のいずれかが発生中。
履歴保持	0.3秒点灯 / 0.3秒消灯	過去に警報・異常があったメモリー状態（解除時）。
環境異常	0.1秒点灯 / 0.1秒消灯	ノイズや妨害波を連続受信している危険な状態。

製品仕様

項目	内容
品名	個別警戒／解除付き受信機（4周波切替対応型）
品番	RXF-1000CH
電源入力	AC100V 50／60Hz または DC10〜30V（極性あり、併用厳禁）
消費電力（消費電流）	6W（380mA）
使用周波数帯	426MHz帯4波（小電力セキュリティシステムの無線局の無線設備）
空中線	λ／4ホイップアンテナ
受信可能距離	約100m（見通し距離）
登録可能台数	最大60台（送信機・リモコン含む）
警報総合出力	無電圧リレー接点 AC／DC30V・0.5A（c接点）受信後、ワンショット(約4秒)または送信機連動(4秒以上保持)
警報個別出力	無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（10回路、個別切替可能）
異常出力	無電圧半導体接点 AC／DC30V・0.25A（4系統：タンパー、電池切れ、定期送信、環境） a接点／b接点一括切替式
警戒／解除出力	無電圧リレー接点 AC／DC30V・0.5A（c接点）
警戒／解除入力	1回路（無電圧接点、a接点／b接点切替式）
電源／受信表示灯	2色LED（通常：緑点灯、受信時：赤点灯）
状態表示灯	緑色LED（警戒時：点灯、解除時：消灯）
本体スピーカー	警報音：「ピーピー」／「ピンポン」選択式音量：可変式（無音〜約80dB）
使用可能周囲温度	-10℃ 〜 +50℃ (結露なきこと)
外形寸法	W200 × H260 × D57 mm
質量	約1,300g

FAQ

Q：AC100VとDC10〜30Vの両方の電源を繋いでも大丈夫ですか？ A：いいえ、絶対に併用しないでください。火災や機器の致命的な故障（基板焼損）を招く恐れがあります。どちらか一方の電源のみを使用してください。

Q：送信機の登録は何台まで可能ですか？ A：最大60台まで登録可能です。1つのチャンネルに60台登録することも、10個のチャンネルに分けて登録することも可能です。

Q：4周波切替機能とは何ですか？ A：近隣の別システムとの混信を避けるため、無線の周波数を4波（F1/F2/F3/F4）の中から選べる機能です。送信機と受信機の周波数設定を合わせる必要があります。

Q：定期送信異常とはどのような状態ですか？ A：送信機の電池切れや故障、または遮蔽物によって電波が一定時間（携帯型は24時間、接点型は12時間）届かなかった場合に発生する異常報知です。

Q：外部のスイッチから警戒・解除の操作はできますか？ A：可能です。警戒/解除入力端子を使用し、機能設定スイッチD-4を「外部」に設定することで、外部機器からの接点信号で制御できます。

Q：警報の履歴を確認する方法はありますか？ A：はい。本体の「送り」ボタンを押すことで、液晶画面に過去の警報や異常の履歴を順次表示させることができます。

Q：異常メモリーの点滅がリセットボタンを押しても消えません。 A：異常事態が現在も継続している可能性があります（窓が開いたまま、電池切れのまま等）。原因を解消し、液晶のアイコンが「点灯」から「点滅」に変わったことを確認してからリセット操作を行ってください。

Q：環境異常出力とは何ですか？ A：受信機周辺で強力なノイズや妨害波が60秒以上連続して検出された場合に出力されます。悪意のあるジャミングの検知に役立ちます。

Q：アンテナはどのような向きにすれば良いですか？ A：原則として垂直（上向き）に立ててください。受信感度が最も良くなります。内側（基板側）へ倒すと感度が著しく低下するため避けてください。

Q：警報音の音量を消すことはできますか？ A：基板右下のアナログボリュームを回すことで、無音から最大（約80dB）まで調整可能です。

サイレン・フラッシュ付き受信機レッド (4周波切替/双方向無線対応型)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレス受信機 4周波切替双方向無線防滴構造

RXTF-25R サイレン・フラッシュ付き受信機レッド (4周波切替/双方向無線対応型)

RXTF-25Rは、強力なサイレン威嚇と高輝度フラッシュ報知を兼ね備えた、セキュリティシステムの要となるワイヤレス受信機です。単体での小規模警戒から、IPコントローラと連動した高度なシステム構築まで柔軟に対応。双方向無線通信により、リモコン操作に対する確実なアンサーバックを実現し、運用の信頼性を飛躍的に高めます。

型番： RXTF-25R
主な機能： 95dBサイレン、LEDフラッシュ、4周波切替、双方向通信
設置場所： 屋内・屋外（防雨構造 IP43相当）
電源仕様： AC100V または DC10〜30V の2ウェイ電源対応

資料ダウンロード

この製品が向いている用途

店舗やオフィスの侵入者威嚇
工事現場や工場での注意喚起・報知
ワイヤレスセキュリティのハブ機能
リモコンによる遠隔警備・解除管理

導入前に確認したいポイント

電源はAC100VかDC駆動か（併用不可）
設置場所付近に強力なノイズ源がないか
通信距離（見通し100m）の遮蔽物確認
連動させる送信機が最大60台以内か

特長

95dBの大音量サイレンと高輝度フラッシュでの威嚇・報知

約95dBの強力なサイレン音と、12個の高輝度赤色LEDによるフラッシュライトを搭載。侵入者への即座な威嚇撃退はもちろん、作業現場などでの視覚・聴覚を通じた確実な注意喚起に威力を発揮します。音量は内部ボリュームで無段階に調整可能です。

運用ミスを防ぐ双方向無線通信「アンサーバック」

別売のリモコン（RSF-001等）による操作時、本機からリモコンへ操作完了信号を返す「アンサーバック機能」に対応。手元のリモコンで現在の警備・解除状態を確実に確認できるため、警備のかけ忘れや誤操作を防止します。

電波混信を回避する「4周波切替機能」

426MHz帯の無線周波数を4つのチャンネル（F1〜F4）から選択可能。近隣のワイヤレスシステムとの干渉や、同一現場で複数のシステムを運用する場合の電波混信を大幅に低減し、安定した通信環境を維持します。

現場に合わせた「デュアル・オペレーションモード」

本機をセキュリティホストとして最大60台のデバイスを管理する「シングルステーションモード」と、IPコントローラの子機として動作する「コントローラ連動モード」を搭載。小規模から大規模システムまで、規模に応じた最適な構成を選択できます。

3レイヤーの高度な異常監視・自己診断

本体や送信機の「タンパー（いたずら）報知」、送信機の「電池切れ報知」、通信ロスを検知する「定期送信異常報知」の3つの監視機能を搭載。万が一の機器トラブルや人為的な妨害を即座に検知し、システムの死角をなくします。

AC/DC対応の2ウェイ電源とバックアップ対応

AC100VとDC10〜30Vのどちらの電源インフラでも設置可能なハイブリッド電源設計を採用。AC100V運用時には専用オプション（BA-20A）の接続により、停電時でも一定時間の動作を保証するバックアップ運用が可能です。

設置環境を選ばないIP43相当の防雨構造

屋外設置を考慮した防雨構造を採用。軒下や屋外壁面への設置が可能で、建物の外周警戒や資材置場の監視など、幅広い環境での運用に対応します。（※アンテナを下向きにして垂直に設置してください）

    選定時に評価したい強み
    確実なフィードバック： 双方向通信によるアンサーバックで操作の不安を解消
優れた柔軟性： 単体ホストとしても、大型システムの威嚇末端としても機能
高い保守性： LEDの点滅パターンにより、電波強度の低下や電池切れを瞬時に判別
混信対策： 4周波切替により、無線デバイスが密集する現場でも安定動作



施工・設置ガイド

項目	施工・運用の注意点
設置高さ・方向	アンテナを必ず下向きにし、垂直な壁面に固定してください。
電波テスト	仮設置状態で送信機を発報させ、LEDが「赤点灯」することを確認。点滅時は中継機の導入を検討してください。
ノイズ源の隔離	モーター駆動の警報ベル等を併設する場合、3m以上の離隔距離を確保してください。
電源の注意	AC100VとDC電源の同時接続は絶対に行わないでください（故障の原因）。

製品仕様

品名	サイレン・フラッシュ付き受信機（4周波切替／双方向無線対応型）
品番	RXTF-25R
電源入力	DC10〜30V（極性なし）または AC100V 50/60Hz
消費電流／消費電力	330mA／2.5W
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW
空中線	ヘリカルアンテナ（内蔵）
受信可能距離	約100m（見通し距離）
フラッシュ出力	閃光色：赤色（高輝度LED×12個）周期：警報時（0.4s点滅）、警備移行時（0.2s 1回点灯）、解除時（0.2s 2回点灯）、メモリー表示時（3sごと点灯）
サイレン出力	音量：無音〜95dB以上（ボリューム可変）周期：警報時（連続）、警備/解除報知時（フラッシュに同期）
警報出力	接点方式：無電圧半導体接点（a接点）接点動作：タイマー動作（10秒/30秒/2分/5分）またはリアルタイム動作接点容量：AC/DC24V・0.25A以下（抵抗負荷）
状態表示灯	赤点灯：警備状態 / 緑点灯：解除状態赤点滅：受信レベル低下緑点滅：電池切れ（0.1s点灯）、定期送信異常（2回点灯）、停電動作（1s点灯）
登録台数	最大60台
タンパー動作	本体カバー開および送信機タンパー信号受信時に警報動作
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
質量	約500g
外観	本体：樹脂（赤）／レンズ：樹脂（赤）
付帯機能	4周波切替、メモリー表示、電池切れ報知、定期送信異常監視、連動信号出力、登録信号出力等

FAQ

送信機は何台まで登録できますか？最大60台まで登録可能です。60台を超えて登録しようとするとエラー音が鳴ります。

屋外での使用は可能ですか？ IP43相当の防雨構造ですので、屋外の軒下などに垂直に設置して使用いただけます。直接水がかかる場所は避けてください。

AC100VとDC電源を同時に繋いでバックアップできますか？いいえ、併用は厳禁です。AC100Vでバックアップが必要な場合は、専用非常電源「BA-20A」をご使用ください。

電波が届かない場合はどうすればいいですか？別売の中継機（RTX-200やRTXF-300等）を導入することで、通信距離を延長することが可能です。

古い送信機（4周波切替なし）と組み合わせて使えますか？はい、本機の周波数設定を「F1」に設定することで、従来の小電力型ワイヤレス送信機とも通信可能です。

警備・解除の状態を目視で確認できますか？はい。警備表示設定を「あり」にすれば、警備中は赤色LED、解除中は緑色LEDが点灯します。

サイレンの音を消して、ライトだけ動作させることはできますか？内部の音量ボリュームを最小に絞ることで、実質的にサイレン無しのフラッシュのみ動作とすることが可能です。

定期送信異常とはどのような機能ですか？登録された送信機からの定期的な信号が途絶えた際（電池切れ、故障、盗難等）に異常を知らせる保安機能です。

警報出力にAC100Vの回転灯を直接繋げますか？直接は繋げません。接点容量がAC/DC24V 0.25A以下ですので、必ず外部リレーを介して制御してください。

電池切れの送信機を特定する方法は？本機の緑LEDが0.1秒間隔で点滅します。どの送信機かは本機単体では判別できないため、送信機側のLEDを確認してください。

サイレン・フラッシュ付き受信機 (4周波切替/双方向無線対応型)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX ワイヤレス受信機 4周波切替双方向無線威嚇機器

サイレン・フラッシュ付き受信機 RXTF-25

RXTF-25は、強力な95dBのサイレンと高輝度フラッシュライトを一体化した、双方向無線対応の高性能受信機です。侵入者への直接的な威嚇だけでなく、作業現場での注意喚起や、複数台連動による広域警報システムの構築が可能です。

型番： RXTF-25
無線方式： 426MHz帯（小電力）
音量： 最大95dB以上（可変）
視覚効果： 赤色LED×12個
登録台数： 最大60台
電源： AC100V / DC10-30V

資料ダウンロード

この製品が向いている用途

侵入検知時の即時威嚇・撃退
工場・倉庫内での作業者への注意喚起
広範囲な敷地内での複数台連動警報
リモコンによる警備/解除操作が必要な現場

導入前に確認したいポイント

設置面が金属製でないか（電波減衰の確認）
電源はAC100VかDC10-30Vのどちらを使用するか
送信機との間に遮蔽物がないか（見通し100m）
周囲に強力なノイズ源となる機器がないか

特長

強力なサイレンとフラッシュによる威嚇撃退

約95dBの大音量サイレンと、12個の高輝度赤色LEDによるフラッシュライトを搭載しています。侵入者を音と光の両面から強力に威嚇し、犯罪を未然に防ぐ効果が期待できます。音量は内部ボリュームで無段階に調整可能なため、設置環境に合わせた最適な音量設定が行えます。

複数台の無線連動による広域警報

本機は警報発生時に、その動作に連動した信号を無線で再送信することが可能です。これにより、1箇所での検知をきっかけに、敷地内の複数箇所に設置したRXTF-25を同時に鳴動させることができ、大規模な施設でも確実な情報伝達と威嚇を実現します。

双方向無線対応とアンサーバック機能

小電力型ワイヤレスの双方向通信技術を採用しています。別売のリモコン（RSF-001）を使用することで、手元で警備・解除の操作ができるだけでなく、受信機からのアンサーバック信号により、確実に操作が受け付けられたかをリモコン側で確認できるため、運用の信頼性が大幅に向上します。

混信を回避する4周波切替機能

426MHz帯の無線周波数を4つのチャンネルから選択して設定できます。近隣に同一システムがある場合や、多数の送信機・中継機を設置する現場において、電波の混信を効果的に軽減し、安定した通信環境を維持することが可能です。

現場に合わせた2つの運用モード

本機単体で最大60台の送信機を管理する「シングルステーションモード」と、IPコントローラ等の上位機器に従属して動作する「コントローラ連動モード」を切り替えて使用できます。小規模なスタンドアロンシステムから、高度なネットワークセキュリティシステムの一部まで柔軟に対応します。

3重の高度な異常監視機能

システムの安全性を高めるため、3つの監視レイヤーを実装しています。本体カバーの開放を検知する「タンパー報知」、送信機の「電池切れ監視」、そして機器の故障や盗難による通信ロスを検知する「定期送信監視」により、万が一の際にも異常を逃さず通知します。LEDの点滅パターンで異常内容を即座に判別可能です。

AC/DCハイブリッド電源対応

AC100V（50/60Hz）の直結、またはDC10〜30V（無極性）の低電圧駆動の両方に対応しています。現場のインフラ状況に合わせて最適な電源を選択できるほか、AC運用時には専用非常電源（BA-20A）を追加することで、停電時でも約30分間の監視継続が可能です。

    選定時に評価したい強み
    確実な威嚇性能： 95dBの音響と高輝度フラッシュの相乗効果で、高い防犯効果を発揮。
高いシステム拡張性： 最大60台のデバイス登録と、無線連動によるエリア拡大が容易。
施工・メンテナンス性： LEDの多彩な発光パターンにより、現場での電波テストや故障診断がスムーズ。
耐環境設計： IP43相当の防雨構造により、屋外の軒下などへの設置が可能。



施工・設置ガイド

確実な運用のため、以下の施工条件を確認してください。特に金属面への設置や周囲のノイズ源には注意が必要です。

確認項目	詳細・注意点
設置場所の材質	金属製の壁やスチールラックの近くでは電波が著しく減衰します。金属から離して設置してください。
ノイズ源の隔離	モーター駆動のベル（KB-6等）からは3m以上離してください。電気ノイズが受信を妨害する恐れがあります。
取付方向	アンテナが下向きになるよう、垂直に設置してください。逆向きは浸水の原因となります。
電波テスト	設置前に実際の送信機で発報させ、LEDが「赤色点灯」することを確認してください（点滅はレベル低下）。

内部設定（DIPスイッチ）

設定項目	内容
周波数切替 (SW2極)	F1（出荷時）〜F4の4波から選択可能。
用途切替	シングルステーション（単独運用） / コントローラ連動を選択。
タイマー時間	警報動作時間を 10秒 / 30秒 / 2分 / 5分から選択可能。
警備表示切替	警備中のLED点灯（赤）/ 解除中のLED点灯（緑）の有効/無効を設定。

製品仕様

項目	内容
品名	サイレン・フラッシュ付き受信機（4周波切替／双方向無線対応型）
品番	RXTF-25
電源入力	DC10〜30V（極性なし）または AC100V 50／60Hz
消費電流／消費電力	330mA／2.5W
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW
空中線	ヘリカルアンテナ（内蔵）
受信可能距離	約100m（見通し距離）
フラッシュ出力	閃光色：赤色（高輝度LED×12個）点滅周期：警報時（約0.4秒点滅）、警備移行（0.2秒1回）、解除移行（0.6秒内2回）、メモリー表示（3秒毎）
サイレン出力	音量：無音〜95dB以上（可変）鳴動周期：警報時連続、その他フラッシュに同期
警報出力	無電圧半導体接点（a接点）タイマー動作（10秒/30秒/2分/5分）またはリアルタイム動作
接点容量	AC／DC24V・0.25A以下（抵抗負荷）
状態表示灯	赤色/緑色LED 警備・解除状態、受信レベル（正常/低下）、電池切れ、定期送信異常、停電を表示
登録可能台数	60台
タンパー動作	送信機タンパー信号受信、または本体カバー開時に警報動作
警報メモリー	動作あり（解除後にフラッシュ点滅で通知）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋外・屋内（防雨構造 IP43相当）
質量	約500g
外観	本体：樹脂（白）／レンズ：樹脂（赤）

FAQ

サイレンの音量はどのくらいの大きさですか？最大で95dB以上の大音量です。これは騒々しい工場内や、直近で聞く地下鉄の走行音に匹敵する音量です。内部ボリュームで無音まで調整可能です。

送信機は何台まで登録できますか？最大60台までの送信機およびリモコンを登録して管理することが可能です。

AC100VとDC電源を同時に接続して予備電源にできますか？いいえ、絶対に併用しないでください。基板が焼損する恐れがあります。AC100V運用で停電対策が必要な場合は、専用非常電源「BA-20A」を接続してください。

屋外に設置しても大丈夫ですか？ IP43相当の防雨構造ですので、屋外設置が可能です。ただし、完全防水ではないため、アンテナを必ず下向きにし、ホースでの散水や激しい雨が直接当たり続ける場所は避けてください。

電波が届くか不安な場合はどうすればよいですか？本体のLEDで受信レベルを確認できます。赤色点滅（4秒間）した場合は電波が微弱ですので、中継機（RTX-200 / RTXF-300）の導入をご検討ください。

送信機の電池が切れたことはわかりますか？はい、緑色のLEDが0.1秒間隔で点滅し、20秒ごとに「ピポ」という報知音が鳴ることで、電池切れの送信機があることを通知します。

アンサーバック機能とは何ですか？リモコンで操作した際、受信機から「操作を受け付けた」という返信信号を送る機能です。リモコンのLEDや音で、離れた場所からでも確実に警備がかかったかを確認できます。

近隣に別のワイヤレスシステムがあるのですが影響を受けますか？ 4周波切替機能（F1〜F4）を搭載しているため、周波数を変更することで混信を回避し、独立した運用が可能です。

警報メモリー機能とはどのようなものですか？不在時に警報が発生した場合、警備解除後もフラッシュライトが約3秒間隔で点滅し続け、異常があったことを知らせる機能です。

「コントローラ連動モード」とは何ですか？ TAKEX製のIPコントローラ（RXT-750CTI等）の配下として動作するモードです。このモードでは本機には送信機を登録せず、すべての制御をコントローラが行います。

接点入力型送信機 (LoRa変調方式)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）長距離ワイヤレス（LoRa）屋内用接点入力送信機

TLX-116L 接点入力型送信機 (LoRa変調方式)

TLX-116Lは、各種センサーや設備の無電圧接点信号を受けて、最大1km（見通し）の広範囲に無線送信できるLoRa変調方式の送信機です。従来の小電力ワイヤレスでは届かなかった大規模工場や広大な敷地での信号伝送を、最小限の機器構成で実現します。

型番： TLX-116L
方式： 長距離型（LoRa変調方式）426MHz帯
通信距離： 見通し約1km
主な用途： センサーの無線化、設備監視、遠隔警報転送
電源： 専用リチウム電池（付属）または DC5V〜15V外部電源

資料ダウンロード

この製品が向いている用途

大規模工場・倉庫での警報信号伝送
屋外駐車場から管理棟へのセンサー報知
既存設備の無電圧接点をワイヤレス化
配線工事が困難な既設建築物への導入

導入前に確認したいポイント

LoRa対応の受信機（RLX-1000等）が必要です
屋内専用です（屋外設置にはボックスが必要）
センサーとの配線は20m以内を推奨
電池と外部電源の併用は厳禁です

特長

LoRa変調方式による圧倒的な長距離通信

セムテック社のLoRa変調テクノロジーを採用。従来の小電力セキュリティシステムに比べ、受信感度と妨害排除能力が飛躍的に向上しています。見通し距離で約1kmという強力な電波到達性能により、多段の中継機を設置することなく広域をカバー可能です。

信頼性を高める双方向通信（アンサーバック）

送信した信号が受信機（コンバータ）に正しく届いたかを確認する、双方向通信機能を搭載しています。万が一、電波干渉などで応答が得られなかった場合には、最大2回の自動再送信を実行。通信エラーによる失報のリスクを最小限に抑えます。

運用環境に合わせたハイブリッド電源設計

付属の専用リチウム電池を使用すれば、電源工事不要の完全ワイヤレス運用が可能です。一方で、DC5V〜15Vの外部電源入力にも対応しており、メンテナンスフリーな有線電源運用も選択できる柔軟な設計となっています。

4周波切替による混信回避アルゴリズム

送信周波数を4つのチャンネルから選択できる機能を備えています。同一エリア内で複数の無線システムを並行運用する場合や、特定の周波数帯にノイズが多い環境でも、チャンネルを切り替えることで安定した通信品質を維持できます。

最大約8年の長寿命バッテリー運用

省電力設計により、専用リチウム電池（CR17450E-R-2-CN）を使用した場合、1日100回の送信という高頻度な運用条件下でも約8年間の電池寿命を実現。BtoBの現場で求められる低ランニングコストと保守の手間削減を両立しています。

規制送信タイマーによる帯域と電池の保護

頻繁に接点が反応する現場において、電波占有と電池消耗を防ぐための「規制送信機能」を搭載。2分・5分・15分といったタイマー設定により、短時間の連続発報を抑制し、システム全体の安定性と電池の長寿命化を図ります。

ハートビート（定期送信）による死活監視

一定時間ごとに自己診断信号（定期送信）を発信します。受信機側でこの信号を監視することで、送信機の電池切れ、故障、または盗難や破壊による信号途絶を迅速に検知可能。24時間365日の高度なセキュリティ運用を支えます。

フレキシブルな入力論理と送信モード設定

内部DIPスイッチにより、a接点/b接点の切り替え、ワンショット/繰り返し送信の選択などが容易に行えます。接続するセンサーの特性や、現場の要求仕様に合わせて、ハードウェアレベルで柔軟にカスタマイズが可能です。

    選定時に評価したい強み
    長距離性能： 中継機を減らせるため、システム全体のコストと故障率を抑制。
施工性： 1個用スイッチボックスに対応したスリムな筐体で設置が容易。
確実性： アンサーバックと再試行機能により、無線特有の不安定さを解消。
汎用性： ほぼ全てのメーカーの無電圧接点センサーを長距離無線化可能。



施工・設置ガイド

安定した通信を確保するため、設置高さ1.2m以上を推奨します。大地反射や金属干渉を避けることで、LoRaの性能を最大限に引き出せます。

設置条件・確認項目	この製品での考え方
推奨設置高さ	床面から1.2m以上を確保（電波の通り道を確保するため）
配線距離（センサー間）	20m以内（ノイズ混入防止のため）
ノイズ源との距離	警報ベル等のノイズ源からは3m以上離して設置
周波数設定	受信機（コンバータ）とチャンネル番号（F1〜F4）を一致させる

製品仕様

項目	内容
品名 / 品番	接点入力型送信機（LoRa変調方式） / TLX-116L
電源	専用リチウム電池：CR17450E-R-2-CN（DC3V）または、外部電源：DC5〜15V 35mA
電池寿命	約8年（1日100回送信、常温時）※目安値
電源出力	DC3V（電池使用時のみ外部供給可能）
システム区分	長距離型（LoRa）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局）
出力 / 空中線	10mW以下 / 内蔵型アンテナ
電波到達距離	約1km（見通し距離）
接点入力	無電圧接点 1回路（a接点／b接点切替式）
タンパー入力	無電圧接点 1回路（b接点）
配線接続	端子式（6極）
表示灯	送信時：点灯、電池切れ時：約5秒間隔で点滅（赤色LED）
使用可能周囲温度	－20℃〜＋60℃（結露なきこと）
設置場所 / 質量	屋内 / 約100g（電池含む）
外観 / 外寸	樹脂（ホワイト） / H140 × W40 × D23mm
付帯機能	電源切替、接点入力切替、送信機タイプ切替、規制送信切替（2/5/15分）、送信周波数切替、双方向／単方向切替、ワンショット／繰り返し送信切替、電池切れ報知、定期送信（ハートビート）、本体タンパー機能

FAQ

Q：見通し1kmとありますが、建物内ではどの程度届きますか？ A：建物の構造によりますが、鉄筋コンクリート造でもフロアを跨いだ通信や、数百メートル離れた棟間通信が可能なケースが多いです。従来の小電力型に比べ、透過性と回り込み特性が大幅に強化されています。

Q：電池と外部電源を同時に接続しても大丈夫ですか？ A：いいえ、絶対に行わないでください。外部電源からの電圧が電池に逆流し、電池の破裂や発火の原因となります。外部電源使用時は必ず電池コネクタを抜いてください。

Q：従来の小電力型受信機（426MHz）で受信できますか？ A：直接は受信できません。LoRa変調方式のため、長距離型（LoRa）対応のコンバータ（RLX-1000等）を経由して受信機に接続する必要があります。

Q：電池切れのタイミングはどのようにわかりますか？ A：本体の赤色LEDが約5秒に1回点滅してお知らせします。また、受信機側でも「電池切れ信号」を受信してアラートを出すことができます。

Q：センサーとの配線はどのくらいの長さまで可能ですか？ A：20m以内としてください。これ以上の長尺配線はノイズの影響を受けやすくなり、誤作動の原因となります。

Q：屋外で使用したいのですが可能ですか？ A：本機は屋内専用です。屋外に設置する場合は、市販の防水ボックス（樹脂製推奨）に収納して使用してください。金属ボックスは電波を遮断するため避けてください。

Q：復旧信号も送信されますか？ A：はい、設定スイッチを「3:接点」タイプにすることで、警報（ON）時だけでなく復旧（OFF）時にも電波を送信できます。

Q：電波干渉で届かなかった場合はどうなりますか？ A：双方向通信設定（標準）の場合、受信確認が得られないと最大2回まで自動的に再送信を行い、到達の確実性を高めます。

Q：1台の受信機に何台まで送信機を登録できますか？ A：受信機（コンバータ）の仕様に依存しますが、RLX-1000等のコンバータを使用する場合、最大50台または100台までの登録が可能です。

Q：送信周波数を変えるメリットは何ですか？ A：同一エリア内で多数の送信機を使用する場合や、他社の無線機器との干渉がある場合に、チャンネルを分けることで安定した通信を確保できます。

防爆・防滴型転倒検知送信機〔倒れコール〕

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX 本質安全防爆構造転倒検知特定小電力無線労働安全衛生

TX-130B 防爆・防滴型転倒検知送信機〔倒れコール〕

化学工場やプラントなどの防爆区域における作業者の安全を確保するための、本質安全防爆構造（ia 2G3）を備えた転倒検知送信機です。作業者が一定時間倒れた状態を継続すると、自動的に強力な警報音を鳴らし、同時に無線信号を受信機へ送信して異常を知らせます。

型番： TX-130B
製品名： 防爆・防滴型転倒検知送信機〔倒れコール〕
防爆性能： 本質安全防爆構造（ia 2G3）
主な用途： 爆発性ガスの滞留する危険場所での一人作業監視、緊急連絡
設置環境： 屋内・屋外（ケース装着時IP42相当）、防爆指定区域
電源： 単4形アルカリ乾電池×3本

資料ダウンロード

この製品が向いている用途

化学プラント・石油精製現場
塗装ブースや薬品倉庫
トンネル掘削等の土木工事現場
防爆区域内での単独・夜間作業

導入前に確認したいポイント

対象となるガスの爆発等級(2)と発火度(G3)の適合性
受信機までの電波到達距離（見通し100m目安）
電池交換場所（必ず非防爆区域で行う必要があります）
装着方法（センサー軸を垂直に保つ必要があります）

特長

本質安全防爆構造（ia 2G3）による高度な安全性

可燃性ガスや蒸気が存在する爆発危険場所でも使用可能な「本質安全防爆構造」を採用しています。電気回路から発生する火花や熱が点火源とならないよう設計されており、化学工場、塗装現場、プラント設備など、厳しい安全基準が求められる環境へ安心して持ち込むことが可能です。

精密な傾斜センサーによる「倒れこみ」自動検知

重力加速度を基準とした高度な傾斜センサーを搭載。装着者が60°〜135°の傾き（倒れた状態）になったことを検知します。一時的なしゃがみ込みや歩行動作による誤検知を最小限に抑えるため、一定時間その姿勢が維持された場合にのみ発報する高度な判定アルゴリズムを備えています。

大音量90dB警報音と無線送信の二段構え

異常を検知すると、まず本体から約90dB（1m先）の強力な警報音を鳴らし、周囲の作業者に異常を知らせます。同時に特定小電力無線信号を送信し、離れた場所にある監視センターや受信機へSOSを通知。現場と遠隔の両方で迅速な救助を支援します。

誤報を防ぐ送信ディレイタイマー機能

倒れ検知タイマーが満了した後、実際に送信を行う前に10秒間の「予備警報音」を鳴らす設定が可能です。意識がある状態での一時的な姿勢変化であれば、この予備警報中に姿勢を正すか、復旧ボタンを押すことで、外部への誤報送信を未然に防ぐことができます。

緊急事態を即座に伝える「非常ボタン」

自動検知だけでなく、作業者自身の意思で助けを呼べる「非常ボタン」を装備。急な体調不良や周囲の異変に気付いた際、ボタン一つで即座に緊急信号を送信できます。手袋をしたままでも押しやすい大型設計を採用しています。

現場運用に合わせた柔軟なタイマー設定

作業内容や危険度に応じて、倒れ検知タイマーを10秒、30秒、60秒、120秒の4段階から選択できます。潜り込み作業が多い現場では長めに、一刻を争う危険現場では短めに設定するなど、運用の最適化が可能です。

安心の自己診断・監視機能（ハートビート）

定期送信機能により、異常がないときでも定期的に自身のステータスを送信します。これにより、受信機側で「送信機の電池切れ」や「電波遮断」などのシステム異常を早期に発見でき、いざという時の失報リスクを大幅に低減します。

過酷な環境に耐える防滴設計とケース付属

専用のソフトケースに挿入して携帯することで、IP42相当の防滴性能を確保。粉塵や水滴が舞う現場環境でも運用が可能です。付属のキャリングケースはベルトに簡単に装着でき、作業の邪魔になりません。

    選定時に評価したい強み
    防爆基準： 公的機関の型式検定をクリアした ia 2G3 適合品
検知精度： 重力軸を基準とした絶対角センシングによる高精度検知
即時報知： 90dBの強力な現地警報音で一次対応を迅速化
運用性： 電池寿命約1年の省電力設計と、充実の自己診断機能



施工・設置ガイド

本機は装着方法と電波環境の確認が運用の鍵となります。以下のポイントを遵守してください。

確認項目	この製品での考え方
装着方向	本体表面の「UP（上矢印）」マークが鉛直上方を向くように、ベルト等へ固定してください。
電池交換の場所	【重要】電池交換は必ず非防爆区域（安全な場所）で行ってください。
電波テスト	金属製のタンク内や地下などは電波が届きにくいため、事前に実環境での到達確認を行ってください。
周波数設定	受信機が4周波対応機の場合、チャンネル設定を「F1」に合わせてください。

製品仕様

項目	内容
品名	防爆・防滴型転倒検知送信機〔倒れコール〕
品番	TX-130B
電源	単4形アルカリ乾電池 LR03×3（DC4.5V）
電池寿命	約1年（常温時、1日1回送信および10秒間警報音鳴動として） ※目安値であり保証値ではありません。
防爆構造	本質安全防爆（ia）
対象ガス	爆発等級2、発火度G3
送信部：周波数	426MHz帯（小電力セキュリティシステムの無線局の無線設備）
送信部：出力・空中線	10mW以下、内蔵型アンテナ
電波到達距離	100m以内（見通し距離）
傾斜検知角度	鉛直線より60°〜135°
タイマー設定	倒れ検知タイマー：10秒、30秒、60秒、120秒送信（警報）ディレイタイマー：0、10秒
操作スイッチ	非常ボタン、復旧ボタン
警報音	予備警報音（間欠音）、本警報音（連続音）音量：約90dB／1m
表示灯（赤色LED）	送信時：点灯 / 電池切れ時：点滅
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
付帯機能	電池切れ報知機能、定期送信機能
質量	約150g（電池、キャリングケース含む）
外観	本体：樹脂（ブラック） / ケース：樹脂（透明・ブラック）

FAQ

Q：防爆エリアならどこでも使えますか？ A：本製品は「爆発等級2、発火度G3」までの環境に対応した本質安全防爆構造（ia）です。お使いの環境における対象ガスの種類をご確認ください。

Q：しゃがんで作業をする場合、誤って発報しませんか？ A：設定時間（10秒〜120秒）以上「倒れた姿勢」を継続した場合にのみ発報します。短時間のしゃがみ込みであれば、タイマー設定を調整することで誤報を回避可能です。

Q：電池交換は防爆エリア内で行っても良いですか？ A：いいえ、大変危険ですので絶対に避けてください。電池交換やカバーの開閉は、必ず爆発性ガスの恐れがない安全な場所で行ってください。

Q：電波はどのくらい届きますか？ A：見通し環境で約100mですが、プラント等の金属構造物が多い場所では到達距離が短くなります。必要に応じて中継機の設置をご検討ください。

Q：電池切れはどうやってわかりますか？ A：本体の赤色LEDが約5秒間隔で点滅するほか、受信機へも電池切れ信号を送信してお知らせします。

Q：予備警報音とは何ですか？ A：本格的な送信を行う前に10秒間鳴る音です。誤検知の際、送信前に作業者本人が立ち上がるか復旧ボタンを押すことで送信をキャンセルできます。

Q：水濡れには対応していますか？ A：付属のキャリングケースに挿入した状態で、IP42相当の防滴構造となります。激しい噴流水や浸水には対応していませんのでご注意ください。

Q：電池は何を使用しますか？ A：単4形アルカリ乾電池（LR03）を3本使用します。3本とも同時に新品に交換してください。

Q：復旧ボタンを押しても警報が止まりません。 A：本機が横になったままだと再検知してしまいます。本体を垂直に立てた状態で復旧ボタンを押してください。

Q：定期送信機能のメリットは何ですか？ A：送信機が正常に動作しているか、電波が届く範囲にいるかを常時チェックできるため、万が一の故障や圏外脱出を監視側で把握できます。

マグネットスイッチ送信機　一体型　グレー

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）マグネットスイッチ送信機ワイヤレスセキュリティ 4周波切替対応 IP67防水

TXF-115NL(G) マグネットスイッチ送信機一体型（グレー）

わずか30mmのスリムボディで、引き違い窓の「両開き」を1台で検知可能なワイヤレス開閉センサーです。4周波切替機能により混信を回避し、IP67の高度な防水性能で浴室や屋外に近い環境でも安定した防犯体制を構築できます。

型番 TXF-115NL(G)
製品種別 マグネットスイッチ送信機（小電力セキュリティシステム）
検知方式 リードスイッチ磁気検知式
対応カラー グレー（アルミサッシに馴染む意匠性）
電源専用リチウム電池 CR17450E-R-CN（寿命約8年）
到達距離 約100m（見通し距離）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

一般住宅やビルの引き違い窓の防犯
浴室や結露の発生しやすい水回りの窓
無線機器が密集するマンション等の多世帯環境
配線工事が困難な既存建築物の後付け施工

導入前に確認したいポイント

設置面の材質（鉄扉にはスペーサー必須）
本体とマグネットのクリアランス（20mm以内）
受信機との間に電波を遮る金属隔壁がないか
電池型番（TXF-115L用電池とは互換性なし）

特長

1. 両開き窓を1台でカバーする「極細30mm」スリム筐体

本体幅を30mmに抑えたことで、サッシのクレセント上部など、内窓と外窓が交差するわずかな隙間に設置可能です。これにより、1台のセンサーで両方の窓の開閉を監視でき、コストパフォーマンスと施工後の美観を両立します。

2. 信号の衝突を防ぐ「4周波切替対応テクノロジー」

送信周波数を4種類（F1〜F4）から選択できるDIPスイッチを内蔵。近隣のシステムとの電波混信や、大規模施設でのチャンネル分割運用を物理的に可能にし、信号欠落のリスクを大幅に低減します。

3. 浴室でも使用可能な「IP67相当」防水構造

日常生活防水構造を採用。結露が激しい窓際や、湿度の高い浴室の窓、あるいは軒下などの半屋外環境でも長期間安心して運用できます。（※水中やサウナ環境は不可）

4. 運用コストを抑える「約8年」の超ロング電池寿命

専用のリチウム電池を使用することで、1日20回の発信でも約8年間電池交換が不要です。メンテナンスの手間とランニングコストを最小限に抑え、BtoB用途での大規模導入にも適しています。

5. システムの信頼性を高める「自己診断・異常報知」

電池電圧が低下した際の「電池切れ信号」や、自らの生存を知らせる「定期送信（ハートビート）」、カバーがこじ開けられた際の「タンパー信号」など、異常をいち早く受信機へ通知する機能をフル装備しています。

6. 鉄扉への取付も考慮した「磁気干渉対策」

磁力を吸収してしまう鉄製ドアへの設置も想定し、専用のスペーサーを同梱。磁界の乱れを抑え、金属面でも確実なセンシングを実現します。

7. 施工性を高める「左右両側」検知部マーク

本体の両側面に検知マークを配置しているため、マグネットを右側・左側のどちらに設置しても正確な位置合わせが可能。現場の窓の開き勝手を選びません。

    選定時に評価したい強み
    圧倒的な省スペース： スリムな筐体で設置場所の制約が少ない。
高度な無線設計： 4波切替により混信トラブルを未然に防げる。
長寿命設計： 8年間の電池寿命は保守コストに直結する。
環境耐性： 防水性能により、多様な現場に対応可能。



LED表示の挙動パターン

状態	LED表示（赤色）	備考
窓・ドア開時	約1秒間点灯	警報信号を送信
窓・ドア閉時	約1秒間点灯	復旧信号を送信
電池電圧低下	約5秒に1回点滅	早急な電池交換が必要
定期送信時	消灯（点灯しない）	電池節約のための仕様

施工・設置ガイド（取付面の材質別）

取付面の材質	推奨方法・注意点
木材・樹脂枠	付属のタッピングネジで固定。事前にガイド穴を開けると割れを防げます。
金属サッシ	φ3.3の下穴を開け、タッピングネジで確実に固定してください。
鉄板（鉄扉等）	必ず付属のスペーサーをマグネット裏に装着。磁力の減衰を防ぐために必須です。
ガラス面	脱脂を徹底した上で、強力な両面テープを使用して固定します。

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・一体型）
品番	TXF-115NL(G) ※グレーモデル
電源	専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)
電池寿命	約8年（常温時、20回／1日の送信回数として） ※環境・送信回数により変動します。
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
電波到達距離	約100m（見通し距離）
空中線	内蔵型（外部露出なし）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
防水構造	日常生活防水構造 IP67相当
付帯機能	送信周波数切替、定期送信、タンパー送信、電池切れ報知
質量	約90g（電池を含む）
外観材質	樹脂（グレー）
外形寸法	幅30mm × 高さ166.2mm × 奥行22mm

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや金属壁）や障害物により短くなるため、状況に応じて中継機の設置をご検討ください。

Q：お風呂場の窓に使っても大丈夫ですか？ A：はい、IP67相当の防水構造ですので浴室でも使用可能です。ただし、直接お湯をかけたり、サウナやミストサウナのような高温多湿すぎる環境での使用は避けてください。

Q：鉄製のドアに取り付ける際の注意点はありますか？ A：鉄などの磁性体に直接マグネットを貼ると磁力が逃げてしまいます。必ず付属のスペーサーをマグネットとドアの間に挟んで取り付けてください。

Q：電池切れはどうやってわかりますか？ A：本体のLEDが約5秒に1回点滅を始めます。また、受信機側にも電池切れ信号が送信され、アラートでお知らせします。

Q：TXF-115L用の電池（赤/黒コード）は使えますか？ A：いいえ、使えません。TXF-115NL専用の電池（CR17450E-R-CN：黄/黒コード）をご使用ください。互換性がないため故障の原因となります。

Q：4周波切替とは何のためにありますか？ A：近隣で同じ周波数の無線機器が使われている場合の混信を避けるためです。チャンネルを変えることで安定した通信を確保できます。

Q：引き違い窓のどちらを開けても反応しますか？ A：はい、スリムな形状を活かして窓の重なり部分に設置すれば、左右どちらの窓が開いても1台で検知可能です。

Q：カバーを開けようとすると警報が出ますか？ A：はい、タンパー送信機能を搭載しているため、電池カバーが外されると即座に異常信号を受信機へ送信します。

Q：定期送信機能とは何ですか？ A：窓の開閉に関わらず定期的に信号を送り、送信機が正常に動作しているか、電波が届いているかを監視する機能です。

Q：検知範囲（クリアランス）はどのくらいですか？ A：本体とマグネットの距離を20mm以下、上下の中心ズレを±5mm以内に収めて設置してください。

マグネットスイッチ送信機　一体型　ブラック

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）マグネットスイッチ送信機ワイヤレスセキュリティ IP67防水 4周波切替

TXF-115NL(BL) マグネットスイッチ送信機一体型ブラック

横幅わずか30mmの極細スリム設計により、サッシのクレセント上部への取付や引き違い窓の1台検知を可能にした、プロ仕様のワイヤレス開閉センサーです。

ブラックカラーの筐体は、黒系サッシやシックな店舗内装に完璧に調和します。4周波切替対応やIP67防水構造、約8年の長期電池寿命など、信頼性が求められる法人・BtoBの防犯現場に最適なスペックを備えています。

型番： TXF-115NL(BL)
製品名： マグネットスイッチ送信機（4周波切替対応・一体型・ブラック）
通信方式： 426MHz帯小電力セキュリティシステム（無線100m）
電源： 専用リチウム電池 CR17450E-R-CN
防水性能： IP67相当（日常生活防水・浴室対応）
主な特長： 30mmスリム筐体、4波切替、電池寿命8年、定期送信（ハートビート）監視

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

オフィス・ビル等の窓やドアの防犯監視
ブラック・ダーク系サッシへの目立たない設置
引き違い窓（両開き窓）の1台による同時検知
浴室や結露の激しい場所での開閉検知
多数の無線機を設置する密集環境

導入前に確認したいポイント

マグネットと本体の距離は20mm以下か
設置面が鉄板の場合、付属スペーサーを使用できるか
受信機が4周波切替対応か（旧型はF1設定が必要）
電池交換時は「黄/黒」リード線の専用電池が必要
見通し100mを超える場合は中継機の検討が必要

特長

30mm極細スリム設計による高い設置自由度

本体幅がわずか30mmと極めてスリムなため、従来のセンサーでは困難だった窓枠やサッシの狭いスペースへ直接取り付けが可能です。特に引き違い窓において、内側と外側の窓が交差するわずかな隙間を利用してマグネットを配置することで、本機1台だけで窓全体の開閉を監視できる効率的な設計を実現しています。

4周波切替対応テクノロジーで混信を回避

送信周波数を4種類（F1、F2、F3、F4）から選択できる機能を搭載しています。無線システムが密集するビルやマンション、あるいは大規模施設において、同一周波数帯の信号衝突（混信）による信号欠落を物理的に回避し、確実な信号伝送を可能にします。

IP67相当の防水構造で過酷な環境にも対応

日常生活防水構造（IP67相当）を採用しており、湿気の多い浴室や、冬場の結露が激しい窓際、あるいは軒下などの半屋外環境でも安心して使用できます。※サウナや水中での使用はできませんが、一般的な建築環境における耐環境性能はトップクラスです。

約8年の長期運用を支える省電力設計

専用のリチウム電池を使用し、1日20回の送信回数でも約8年という圧倒的な電池寿命を実現しました（常温時目安）。頻繁な電池交換メンテナンスの手間とコストを大幅に削減できるため、多数のセンサーを管理する法人施設に最適です。

定期送信（ハートビート）によるシステム監視

イベント発生時だけでなく、一定間隔で「生存信号」を受信機に送る定期送信機能を備えています。万が一、電池切れや機器故障、あるいは第三者による妨害で電波が途絶えた場合でも、受信機側で異常を検知できるため、システムが「沈黙したまま故障している」状態を防ぎます。

タンパー送信機能でサボタージュを防止

本体カバーの不正な開放を検知するタンパースイッチを内蔵しています。万が一、何者かが電池を抜こうとしたり、機器を破壊しようとしてカバーを開けた瞬間に、受信機へ即座に異常信号を発信します。

電池電圧低下の「プレアラート」機能

電池電圧が規定値まで低下すると、受信機へ電池切れ信号を送ると同時に、本体の表示灯（LED）が約5秒に1回の間隔で点滅を開始します。完全に停止する前に視覚的・システム的に通知されるため、余裕を持ったメンテナンスが可能です。

    選定時に評価したい強み
    意匠性： ブラックカラーで黒サッシに溶け込み、美観を損なわない。
施工性： スリム形状と上下±5mmの許容範囲で、現場での位置合わせが容易。
信頼性： 4周波切替と定期送信により、無線ならではの不安定さを極小化。
メンテナンス性： 8年の電池寿命により、長期的なLCC（ライフサイクルコスト）を低減。



施工・設置ガイド

確実な検知と電波送信を確保するため、以下のガイドラインに従って施工してください。

確認項目	この製品での考え方
マグネット間距離	本体検知マークとマグネットの距離を20mm以下にしてください。
鉄板面への設置	磁力が鉄に吸われないよう、必ず付属のスペーサーをマグネット裏に挟んでください。
周波数設定	内部DIPスイッチでF1〜F4を選択。旧型受信機への増設時はF1（出荷時）を使用します。
配線の収まり	電池リード線（黄/黒）がタンパースイッチに干渉しないよう、内部クリップに収納してください。

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・一体型）
品番	TXF-115NL(BL)（カラー：ブラック）
電源	専用リチウム電池 CR17450E-R-CN × 1本（DC3V） ※リード線：黄色/黒色
電池寿命	約8年（常温時、20回／1日の送信回数として） ※電池寿命は目安であり保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線出力	10mW以下
電波到達距離	約100m（見通し距離）
表示灯（赤色）	窓・ドア開時：点灯（約1秒間）窓・ドア閉時：点灯（約1秒間）電池切れ時：点滅（約5秒に1回）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
構造	日常生活防水構造 IP67相当
質量	約90g（電池を含む）
外形寸法	幅30mm × 高さ166.2mm × 奥行22mm
付帯機能	送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能

FAQ

Q：TXF-115L（旧型）用の電池は使えますか？ A：いいえ、使えません。本機TXF-115NL専用の電池（リード線：黄/黒）を使用してください。TXF-115L用（リード線：赤/黒）とは互換性がありません。

Q：鉄製の扉に取り付ける際の注意点は？ A：鉄などの磁性体に直接マグネットを貼ると磁力が逃げて検知距離が短くなります。必ず付属のスペーサーをマグネットと扉の間に挟んで取り付けてください。

Q：防水性能はどの程度ですか？浴室でも大丈夫ですか？ A：IP67相当の防水性能があるため、浴室の窓等への設置は可能です。ただし、水中への沈没や、強いシャワー圧、サウナ等の高温環境は避けてください。

Q：引き違い窓を1台で検知するにはどうすればよいですか？ A：本体をサッシ枠の中央付近に、マグネットをそれぞれの窓の重なり部分に配置することで、どちらの窓が開いても磁界が離れるように設置します。

Q：電池切れの際、どのようにお知らせしてくれますか？ A：本体LEDが約5秒に1回点滅し、同時に受信機へも電池切れ信号が送信されます。点滅開始から完全に停止するまでに電池交換を行ってください。

Q：4周波切替（F1〜F4）はどのように設定しますか？ A：本体内部にある2極のDIPスイッチの組み合わせで設定します。多チャンネル対応でない古い受信機をお使いの場合は「F1」に設定してください。

Q：定期送信（ハートビート）機能とは何ですか？ A：窓の開閉に関わらず、定期的に「正常稼働中」の電波を送る機能です。電波の届かない状態や故障をいち早く受信機側で把握するための安全機能です。

Q：マグネットと本体はどのくらい離しても大丈夫ですか？ A：確実な動作のため、マグネットと本体の距離は20mm以下、上下の中心ズレは±5mm以内を目安に設置してください。

Q：シリアルNo.による登録は可能ですか？ A：可能です。本体基板横や外箱に記載された7桁の番号を受信機に入力してください。その際、送信機タイプは「接点」を選択してください。

Q：電波が届かない場合はどうすればよいですか？ A：別売の中継機を設置することで、通信距離を延長することが可能です。

マグネットスイッチ送信機　一体型　ホワイト

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）マグネットスイッチワイヤレス送信機 IP67防水 4周波切替

TXF-115NL(W) マグネットスイッチ送信機一体型ホワイト

TXF-115NL(W)は、30mmの極細スリム筐体に送信機とマグネットスイッチを凝縮したワイヤレス開閉センサーです。4周波切替機能により電波干渉を抑え、大規模施設や密集地でも安定した運用を可能にします。IP67相当の防水性能を備え、浴室や結露の激しい窓際でも安心して導入いただけるプロ仕様のセキュリティデバイスです。

型番： TXF-115NL(W)
製品名： マグネットスイッチ送信機　一体型　ホワイト
通信方式： 426MHz帯小電力セキュリティ無線（4周波切替対応）
電源： 専用リチウム電池 CR17450E-R-CN（約8年の長期寿命）
防水性能： IP67相当（日常生活防水構造）
検知対象： ドア、窓、引き違い窓、浴室ドアなどの開閉状態

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

一般住宅・マンションの窓や玄関の防犯
浴室や洗面所など湿気の多い場所の監視
引き違い窓の両開き検知（1台で対応可能）
オフィス・店舗の出入り口の開閉管理
電波干渉が懸念される集合住宅への一括導入

導入前に確認したいポイント

受信機が「4周波切替」に対応しているか
取付面が鉄製の場合、付属スペーサーが必要
電池は専用の「黄/黒配線」タイプを用意
本体とマグネットのクリアランスは20mm以内
水没環境やサウナ等での使用は不可

特長

30mmの極細スリムアーキテクチャ

本体幅わずか30mmの極細設計を採用。サッシの窓枠内に直接取り付けることができ、インテリアを損なわないスマートな設置が可能です。この形状により、引き違い窓のクレセント上部に配置することで、1台のセンサーで両方の窓の動きを検知できる効率的な防犯設計を実現しています。

混信を回避する4周波数切替テクノロジー

送信電波の周波数をF1〜F4の4種類から選択できる機能を搭載。マンションの隣室や近隣施設で同一システムが稼働している場合でも、周波数をずらすことで電波干渉による誤動作や受信失敗を劇的に軽減します。大規模なワイヤレスセキュリティシステムの構築に不可欠な機能です。

IP67相当の完全密閉・日常生活防水構造

筐体はIP67相当の高い防塵・防水性能を誇ります。雨天時の水しぶきはもちろん、冬場の窓際に発生する激しい結露や、湿度の高い浴室のドアへの設置にも対応。過酷な環境下でも内部基板を保護し、安定した検知パフォーマンスを維持します。

約8年の長期運用を支える省電力設計

専用リチウム電池1本で、1日20回の送信動作を行っても約8年間の電池寿命を実現。頻繁な電池交換の手間とコストを削減します。また、電池電圧が低下した際は、本体LEDの点滅と受信機への信号送信によって、システムダウン前に確実に交換時期を知らせます。

強力な自己診断・アンチサボタージュ機能

「定期送信機能」により、常に機器の死活を監視。万が一の故障や破壊、盗難による信号途絶を受信機側で検知できます。また、電池カバーを開けようとすると即座に「タンパー信号」を発信するなど、悪意ある工作を防ぐプログレードの保護機能を備えています。

見通し約100mの長距離無線通信

小電力セキュリティシステムの無線規格に適合し、障害物のない見通し距離で約100mの電波到達距離を確保。広範な敷地や大規模な店舗、戸建住宅の各階など、離れた場所にある受信機とも確実な通信が可能です。必要に応じて中継機を併用することで、さらに距離を伸ばすこともできます。

現場施工を重視した検知部マーク設計

本体の左右側面および内部に、リードスイッチの正確な位置を示す「検知部マーク（凸部）」を配置。施工時にマグネットとのセンター合わせをミリ単位で正確に行えるよう配慮されており、設置ミスによる検知不良を未然に防ぎます。

鉄扉対応の専用スペーサー付属

磁力線が鉄板に吸収されやすい鉄製ドアやサッシへの取り付けに対し、標準で専用のスペーサーを付属。磁力の影響を最小限に抑え、木製ドアと同等の安定した検知感度を確保できるよう配慮されています。

    選定時に評価したい強み
    信頼性： 4周波切替により、無線環境が悪化した現場でも柔軟にリカバリが可能
施工性： スリムな形状と明確な検知マークにより、多様なサッシ・ドアに柔軟に対応
耐久性： IP67相当の防水性能で、設置場所を選ばない全天候型の運用が可能
維持管理： 約8年の長寿命電池により、保守点検のインターバルを長く設定可能



施工・設置ガイド

確実な防犯システム構築のため、設置時には以下の要件を必ず遵守してください。

確認項目	この製品での考え方
検知クリアランス	本体検知部マークとマグネットの間隔は20mm以下に設定してください。
取付角度・配置	本体とマグネットは必ず長手方向に「平行」に配置し、センターを合わせてください。
鉄板面への取付	鉄扉等への設置は、磁力吸収を防ぐため必ず付属のスペーサーを使用してください。
引き違い窓の隙間	内側の窓ガラスとの接触を防ぐため、3mm以上のクリアランスを確保してください。
電池コネクタの接続	コネクタを基板に垂直に差し込み、余剰コードはクリップ部で固定してください。

製品仕様

製品名・品番
品名	マグネットスイッチ送信機（4周波切替対応・一体型）
品番	TXF-115NL(W)
電気的特性・無線仕様
電源	専用リチウム電池 CR17450E-R-CN×1本（DC3V） ※線色：黄/黒
電池寿命	約8年（常温時、20回／1日の送信回数として） ※保証値ではなく目安です。
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し直線距離）
表示・環境仕様
表示灯（赤色）	●窓・ドア開時：点灯（約1秒間） ●窓・ドア閉時：点灯（約1秒間） ●電池切れ時：点滅（約5秒に1回）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）（0℃以下、あるいは40℃以上では電池性能が低下する場合があります）
構造	日常生活防水構造 IP67相当
付帯機能・外観
付帯機能	送信周波数切替機能（F1〜F4）定期送信機能（死活監視）タンパー送信機能（カバー開閉監視）電池切れ報知機能
質量	約90g（電池を含む）
外観	樹脂（ホワイト）
外形寸法	W30 × H166.2 × D22mm

FAQ

Q：電池の寿命はどれくらいですか？ A：常温環境下で1日20回送信した場合、約8年が目安となります。ただし、極端な高温・低温環境では寿命が短くなる場合があります。

Q：浴室に取り付けても大丈夫ですか？ A：はい、IP67相当の防水性能があるため、浴室ドアへの設置も可能です。ただし、水没させたりスチームサウナ等で使用することは避けてください。

Q：電池が切れた場合、どのように分かりますか？ A：本体の赤色LEDが約5秒に1回の間隔で点滅を開始します。同時に、受信機側へも電池切れ信号を送信してお知らせします。

Q：市販のリチウム電池は使用できますか？ A：使用できません。コネクタ形状および特性が適合する専用電池「CR17450E-R-CN（線色：黄/黒）」を必ずご使用ください。

Q：鉄製のドアに取り付ける際の注意点は？ A：磁力線が鉄板に吸収されるのを防ぐため、付属の専用スペーサーを必ず本体とマグネットの間に挟んで取り付けてください。

Q：1台で引き違い窓の両方を検知するにはどこに付ければ良いですか？ A：窓の重なり部分（クレセントの上部など）に取り付けることで、どちらか一方の窓が開いてもマグネットが離れるように設置してください。

Q：周波数の設定方法は？ A：本体内部の電池カバーを外した箇所にある、2極のDIPスイッチの組み合わせでF1〜F4の周波数を選択できます。

Q：電波が届かない場合はどうすればよいですか？ A：設置場所を金属から遠ざける、もしくは竹中エンジニアリング製のワイヤレス中継機を設置して距離を延長してください。

Q：定期送信時にLEDは光りますか？ A：いいえ、定期送信（死活監視信号）の際はステルス性を保つためLEDは点灯しません。故障ではありません。

Q：古い受信機（単一周波数モデル）でも使えますか？ A：はい、本機の周波数を「F1」に設定することで、従来の426MHz帯単一周波数の受信機とも通信可能です。

マグネットスイッチ送信機　一体型　ブラウン

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）マグネットスイッチ送信機 4周波切替 IP67防水ワイヤレス

TXF-115NL(B) マグネットスイッチ送信機（一体型・ブラウン）

TXF-115NL(B)は、わずか30mmのスリムな筐体に4周波切替機能を搭載した、プロ仕様のワイヤレス開閉センサーです。高い防水性能（IP67相当）を備え、住宅の窓やドアはもちろん、浴室などの高湿度環境や屋外軒下まで幅広く対応。混信を回避する独自の無線テクノロジーにより、大規模な施設でも安定したセキュリティ環境を提供します。

型番： TXF-115NL(B)
製品名： マグネットスイッチ送信機（4周波切替対応・一体型）ブラウン
方式 / カテゴリ： 小電力セキュリティシステム無線マグネットスイッチ
主な用途： 窓・ドアの開閉監視、侵入検知、浴室の安全確認
設置場所： 屋内、浴室、軒下（IP67相当）
電源： 専用リチウム電池 CR17450E-R-CN（約8年の長寿命）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

一般住宅の引き違い窓や玄関ドアの監視
浴室や結露の激しい窓への防犯設置
無線機器が密集するマンション等のセキュリティ
配線工事が困難な既設建築物の後付け防犯
店舗の勝手口やバックヤードの開閉管理

導入前に確認したいポイント

取付面が鉄扉の場合、付属のスペーサーが必要です
本体とマグネットの距離を20mm以内に設置可能か
受信機までの距離（見通し100m以内）と遮蔽物の有無
電池は専用品「CR17450E-R-CN」のみ使用可能です
温泉、サウナ、常時浸水する場所では使用できません

特長

幅30mmのスリムデザインによる「1台2窓」検知

横幅わずか30mmというスリムな筐体設計を採用。一般的なサッシのクレセント上部に取り付けることで、内側と外側の窓が交差する隙間を利用し、1台のセンサーで両開きの窓（引き違い窓）を同時に監視することが可能です。景観を損なわずに効率的な防犯対策を実現します。

電波混信を回避する「4周波切替機能」

送信周波数をF1〜F4の4波から選択できる切替機能を搭載。無線システムが多数設置されている密集地域や、大規模なオフィスビル、マンション等において、同一周波数による信号の欠落（デッドポイント）を物理的に回避し、信頼性の高い通信を維持します。

過酷な環境に耐えるIP67相当の防水構造

日常生活防水構造（IP67相当）を備えているため、湿気の多い浴室の窓や、冬場に激しい結露が発生するサッシ、雨がかりのある軒下などにも安心して設置できます。従来の屋内専用機では故障のリスクが高かった場所でも安定した運用が可能です。

運用コストを抑える約8年の超長寿命設計

専用のリチウム電池を使用することで、1日20回の送信動作を行っても約8年間電池交換が不要です。頻繁なメンテナンスが困難な大規模施設や、高所に設置した場合でも、保守コストと手間の大幅な削減に貢献します。

施工の信頼性を高めるインジケーター表示

本体下部に赤色LED表示灯を配置。窓の開閉時（送信時）の点灯確認はもちろん、電池電圧が低下した際には約5秒に1回のペースで自動点滅してお知らせします。現場での動作テストや、エンドユーザー様による日常的な状態確認が容易に行えます。

いたずらや破壊を防ぐ「タンパー送信機能」

本体内部にタンパースイッチを装備。万が一、第三者によって電池カバーが取り外されたり、機器が物理的に破壊されようとしたりした場合、即座に異常信号を受信機へ送信します。ワイヤレス機器でありながら、有線システムに引けを取らない強固な警戒体制を構築できます。

システムの死活監視を行う「定期送信機能」

窓の開閉に関わらず、定期的に生存信号を受信機へ送信する「ハートビート」機能を搭載。送信機の故障や電波環境の変化、盗難などによる通信途絶をシステムが自動的に検知できるため、24時間365日、常に正常な監視状態であることを保証します。

鉄扉でも感度を落とさない「スペーサー」対応

磁力線が吸収されやすい鉄製のドアや窓枠への取付を想定し、専用のスペーサーを付属。鉄板からマグネットを浮かせて設置することで、磁力の減衰を抑え、安定した検知感度を確保します。取付面の材質を選ばない柔軟な施工が可能です。

    選定時に評価したい強み
    施工性の高さ： スリム設計により、他社製では設置困難だった狭い窓枠にもフィットします。
安定した通信： 4周波切替により、無線トラブルの原因となる混信リスクを最小限に抑えます。
メンテナンス性： 8年の電池寿命と電池切れ報知により、急なシステム停止を防げます。
耐環境性： IP67防水により、浴室などの高湿度エリアまで一括して無線化が可能です。



施工・設置ガイド

確実な検知を実現するため、以下の条件を守って設置してください。

確認項目	この製品での考え方
検知距離	本体の検知部マークとマグネットの間隔を20mm以下にする。
取付位置	本体とマグネットの中心軸を合わせる（ズレ許容範囲±5mm以内）。
鉄面への設置	磁力低下を防ぐため、必ず付属のマグネット用スペーサーを使用する。
電波環境	見通し距離100m以内。金属隔壁やアルミ箔付断熱材がある場合は中継機を併用。
配線処理	内部の電池コードはクリップに固定し、タンパースイッチに干渉させない。

インジケーター・スイッチ設定

LED表示パターン

ステータス	LEDの挙動	内容
警報（窓が開いた）	約1秒間点灯	マグネットが離れた瞬間に送信
復旧（窓が閉まった）	約1秒間点灯	マグネットが接近した瞬間に送信
電池切れ	約5秒に1回点滅	電圧低下。速やかに電池交換が必要
電源投入時	約5秒後に点灯	電池接続時の起動確認（登録に利用）

周波数設定（DIPスイッチ）

チャンネル	スイッチ1	スイッチ2
F1（出荷時）	OFF	OFF
F2	ON	OFF
F3	OFF	ON
F4	ON	ON

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・一体型）
品番	TXF-115NL (B)
電源	専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)
電池寿命	約8年（常温時、20回／1日の送信回数として） ※保証値ではありません。
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線出力	10mW以下
電波到達距離	約100m（見通し距離）
表示灯（赤色）	窓・ドア開閉時：点灯（約1秒間）電池切れ時：点滅（約5秒に1回）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
防水構造	日常生活防水構造 IP67相当
付帯機能	送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量	約90g（電池を含む）
外観	樹脂（ブラウン）

FAQ

Q：浴室の窓に取り付けても大丈夫ですか？ A：はい、IP67相当の防水構造ですので浴室の窓にも設置可能です。ただし、サウナや温泉、ミストサウナなど、著しく高温多湿な場所や水中での使用は避けてください。

Q：電池寿命が8年とありますが、市販の電池でも使えますか？ A：いいえ、必ず専用リチウム電池「CR17450E-R-CN（線色：黄/黒）」を使用してください。他機種用の電池とは互換性がなく、故障の原因となります。

Q：鉄扉に取り付けると検知が不安定になるのですが。 A：鉄製の扉は磁力を吸い込んでしまうため、検知距離が短くなります。必ず付属のスペーサーをマグネットと取付面の間に挟んで設置してください。

Q：LEDが5秒に1回点滅しているのは故障ですか？ A：電池切れの報知サインです。完全に切れる前に専用リチウム電池への交換を行ってください。

Q：マンション等で隣の部屋の電波と混信しませんか？ A：本機は4種類の周波数を切り替えられる機能を搭載しています。設置環境に合わせて周波数を変更することで、混信のリスクを大幅に軽減できます。

Q：1台のセンサーで引き違い窓（左右両方の窓）を検知できますか？ A：はい、本体が30mmと非常にスリムなため、サッシの重なり部分に設置することで、どちらの窓が開いても検知するように設置が可能です。

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。建物内では壁の材質や枚数により短くなりますので、届きにくい場合は別売の中継機をご検討ください。

Q：カバーを閉めているのに「タンパー異常」が出ます。 A：電池のコードが内部のタンパースイッチ（黒い突起）に乗っかっていませんか？コードをクリップへ正しく収納し、スイッチを干渉させないように閉めてください。

Q：定期送信機能とは何ですか？ A：窓の開閉がなくても一定時間ごとに送信機が「正常に動いています」という信号を受信機に送る機能です。これにより機器の故障や電池切れ、電波遮断を早期に発見できます。

Q：受信機への登録はどうすればよいですか？ A：受信機を登録モードにし、本機の電池コネクタを差し込んでください。約5秒後にLEDが点灯し、登録用の初期信号が送信されます。

マグネットスイッチ送信機分離型　ブラック

SecurityStoreAI — 2026-05-01T09:48:12+09:00

竹中エンジニアリング (TAKEX) マグネットスイッチ送信機小電力セキュリティシステム防水IP67相当 4周波切替

TXF-115NCL(BL) マグネットスイッチ送信機分離型（ブラック）

送信機本体とマグネットスイッチ部を分離した柔軟な設計により、設置スペースの限られたドアや窓サッシへの施工を可能にしたワイヤレス送信機です。4周波切替機能と強力な防水性能を備え、高度な防犯・監視環境を構築します。

型番： TXF-115NCL(BL)
製品名： マグネットスイッチ送信機分離型（ブラック）
通信方式： 426MHz帯小電力無線（見通し距離約100m）
主な用途： ドア・窓の開閉検知、浴室・屋外等の高湿度環境、狭小スペースへの設置
電源： 専用リチウム電池 CR17450E-R-CN（約8年の長寿命）
保護等級： IP67相当（日常生活防水構造）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

網戸付きの外開き窓など、本体設置スペースが狭い場所
湿気が多く、結露が発生しやすい浴室の窓監視
雨水が直接かかる可能性のある屋外の門扉・勝手口
電波干渉が懸念されるマンションや密集地の多局設置
ダークカラーのサッシに合わせたいオフィス・住宅

導入前に確認したいポイント

受信機との間に鉄筋コンクリートや金属壁がないか
取付面が鉄扉の場合、付属のスペーサーを使用できるか
電池の指定型番（黄/黒線）が適合しているか（赤/黒は不可）
スイッチとマグネットの設置間隔を20mm以内に収められるか

特長

施工性を追求した「分離型」設計

送信機本体とマグネットスイッチ部を200mmの接続コードで結ぶ分離型構造を採用しました。本体を設置する十分な幅がないスリムなサッシ枠や、網戸が干渉する場所でも、検知部（スイッチ）のみを隙間に配置し、本体は余裕のある場所へ固定するといった柔軟な施工が可能です。

混信を回避する「4周波数切替機能」

内蔵のDIPスイッチにより、F1・F2・F3・F4の4波から送信周波数を選択可能です。送信機や中継機を多数設置する場合や、近隣のワイヤレス機器との電波干渉が懸念される現場において、最適なチャンネル設計を行うことで通信の信頼性を大幅に高めます。

浴室や屋外でも安心の「IP67相当」防水構造

内部の基板および電池収納部は、日常生活防水（IP67相当）をクリアした密閉構造となっています。結露が激しい窓際、湿度の高い浴室、さらには直接雨が当たる屋外環境下でも、長期間にわたり安定した検知性能を維持します。

メンテナンス頻度を激減させる「約8年の電池寿命」

専用のリチウム電池を使用することで、常温環境下での運用において約8年という圧倒的な長寿命を実現しました（1日20回送信時）。法人向けの大規模導入においても、電池交換に伴う保守コストと運用負荷を最小限に抑えることが可能です。

意匠性に優れた「幅30mm」スリムボディとカラー

本体幅わずか30mmのスマートなデザインは、サッシの縦枠に美しく収まります。特に本モデル（ブラック）は、昨今のオフィスビルやモダンな住宅に多いダークカラーのサッシと調和し、セキュリティ機器特有の威圧感を与えず環境に溶け込みます。

信頼の「自己診断・異常報知」機能をフル装備

電池切れをLED点滅で知らせる「電池切れ報知」、電波の死活監視を行う「定期送信」、本体の不正開封を検知する「タンパー送信」の3大機能を搭載。異常時には即座に受信機へ信号を送り、システムの盲点を突かれるサボタージュ行為や故障を未然に防ぎます。

    選定時に評価したい強み
    設置自由度： 分離型かつスリム形状で、他機種では困難な隙間への設置が可能
耐環境性能： IP67相当により、温度変化の激しい窓際や水回りでも故障リスクが低い
長期運用性： 電池寿命約8年と、死活監視（定期送信）による高いシステム維持能力
干渉対策： 周波数切替により、無線システムが混在する現場でも安定した通信を確保



施工・設置ガイド

プロの現場での確実な動作のため、以下の取付基準と設定手順を遵守してください。

確認項目	施工・運用の基準
検知間隔	スイッチ部とマグネットの間隔は 20mm以下、ズレは ±5mm以内としてください。
鉄扉への設置	磁力線の減衰を防ぐため、必ず付属のスペーサーを使用してマグネットを浮かせてください。
電波環境	見通し100mですが、金属壁やアルミ箔断熱材がある場合は中継機の併用を推奨します。
内部配線	電池交換時、コードをタンパースイッチに乗り上げないよう内部クリップに収納してください。

表示灯（LED）の挙動

ステータス	LEDの挙動	詳細
窓・ドア開閉時	約1秒間赤点灯	警報信号、または復旧信号を送信したサイン。
電池切れ検知	約5秒に1回赤点滅	電圧低下を検知。速やかに電池交換が必要です。
登録送信時	約5秒後に赤点灯	電池コネクタ接続後のセットアップ完了通知。

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・分離型）
品番	TXF-115NCL(BL) ※ブラックモデル
電源	専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)
電池寿命	約8年（常温時、20回／1日の送信回数として／保証値ではありません）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 / 空中線	10mW以下 / 内蔵型アンテナ
電波到達距離	約100m（見通し距離）
表示灯（赤色LED）	開閉検知時：点灯（約1秒） / 電池切れ時：点滅（約5秒に1回）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと／極端な低温・高温時は性能低下に注意）
構造・防水性能	日常生活防水構造（IP67相当）
付帯機能	送信周波数切替、定期送信、タンパー送信、電池切れ報知
質量	約100g（電池含む）
外形寸法（本体）	幅30mm × 高さ166.2mm × 奥行22mm
外形寸法（スイッチ/マグネット）	幅12mm × 高さ50mm × 奥行12mm
コード長	200mm

FAQ

Q：電池寿命はどのくらいですか？ A：常温環境下で1日20回送信する場合、約8年が目安です。ただし、使用環境の温度や送信回数によって前後します。

Q：お風呂場の窓にも設置できますか？ A：はい、IP67相当の日常生活防水構造ですので浴室でも使用可能です。ただし、水没やサウナ環境での使用は避けてください。

Q：市販のリチウム電池（CR17450など）は使えますか？ A：いいえ、専用コネクタ付きの「CR17450E-R-CN（線色：黄/黒）」を必ず使用してください。類似の赤/黒線の電池とは互換性がありません。

Q：本体のLEDが5秒おきに点滅しているのですが？ A：電池切れ報知機能が働いています。速やかに新しい専用電池に交換してください。

Q：鉄扉に取り付ける際に注意することはありますか？ A：鉄などの磁性体に直接マグネットを貼ると感度が低下するため、必ず付属のスペーサーをマグネット裏に貼り付けて設置してください。

Q：電波が届かない場合の対策は？ A：見通し距離は約100mですが、障害物がある場合は中継機を設置して電波を延長してください。

Q：マンションの隣室などで同じ製品を使っている場合、混信しませんか？ A：本製品は4波の周波数切替に対応しています。チャンネルを分けることで、電波の混信を回避することが可能です。

Q：マグネットとスイッチはどのくらい離しても大丈夫ですか？ A：20mm以内になるように設置してください。これ以上離れると、ドアを閉めていても「開」と検知される原因になります。

Q：定期送信機能とは何ですか？ A：機器が正常に動作しているか（電波が届いているか）を監視するため、定期的に信号を送る機能です。電波が途切れると受信機側で異常を報知します。

Q：掃除をする際の注意点は？ A：柔らかい布で水拭きしてください。シンナーやベンジンなどの有機溶剤は、樹脂の変質を招くため使用しないでください。

マグネットスイッチ送信機分離型　ホワイト

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）マグネットスイッチ送信機小電力セキュリティシステム分離型設計 IP67防水

TXF-115NCL(W) マグネットスイッチ送信機分離型（ホワイト）

検知部と本体を分離した画期的な設計により、設置スペースの限られた窓やドアにも柔軟に対応するワイヤレス送信機です。IP67相当の防水性能と4波切替機能を備え、過酷な環境や大規模施設でも確実なセキュリティを構築します。

型番： TXF-115NCL(W)
製品種別： 特定小電力無線マグネットスイッチ送信機
検知方式： 分離型リードスイッチ方式（コード長 200mm）
防水性能： IP67相当（日常生活防水・浴室対応）
電波到達距離： 約100m（見通し距離）
電源： 専用リチウム電池 CR17450E-R-CN（寿命約8年）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

網戸付き窓やサッシの隙間など狭小地への設置
お風呂場や結露の激しい窓際などの高湿度環境
意匠性を重視するクリニックやオフィス（白壁）
多数のセンサーを設置するオフィスビルや商業施設
配線工事が困難な既存建築物の後付け防犯

導入前に確認したいポイント

本体とスイッチ部は200mmのコードで接続されています
設置面が鉄扉の場合は付属のスペーサーが必要です
送信周波数は受信機の仕様に合わせて設定してください
専用リチウム電池は指定型番（黄/黒線）が必要です

特長

スイッチ分離型による圧倒的な施工柔軟性

マグネットスイッチ部分を200mmのリード線で本体から分離。本体が収まらない狭い隙間や、複雑な開閉構造を持つ窓でも、検知部のみを最適な位置に配置可能です。網戸付きの外開き窓など、従来の固定型では困難だった場所にもスマートに導入できます。

4周波数切替テクノロジーで混信リスクを低減

内蔵のDIPスイッチにより、F1・F2・F3・F4の4波から送信周波数を選択可能。同一エリア内に多数の送信機や中継機を設置する場合でも、チャンネルを分けることで電波干渉による失報を防ぎ、安定した通信品質を維持します。

過酷な環境に耐えるIP67相当の防水構造

内部基板と電池収納部を強固に密閉。日常生活防水（IP67相当）を実現しており、湿度が高いお風呂場や、冬場の結露が懸念されるサッシ枠、さらには屋外などでも安心して長期運用が可能です。

運用コストを抑える約8年の超長寿命設計

専用の高容量リチウム電池を使用することで、1日20回の送信動作を行っても約8年という長寿命を実現。頻繁な電池交換作業が不要なため、特に多数の端末を管理する現場においてメンテナンスコストの劇的な削減に貢献します。

美観を損なわない30mmのウルトラスリム設計

本体は横幅わずか30mmのスリムなフォルムを採用。ホワイトカラー（W）は、現代の住宅やクリニック、オフィスなどの白い建具や壁面に自然に馴染み、セキュリティ機器特有の圧迫感を与えません。

死活監視を支える高度な自己診断機能

定期送信機能（ハートビート）を搭載し、万が一の故障や破壊、電波遮断を受信機側で常時監視。さらに電池切れ報知機能により、電圧低下を事前にLED点滅と信号送信で知らせ、無警戒状態に陥るのを防ぎます。

いたずらを防ぐタンパー送信機能

電池カバーの開閉を検知するタンパースイッチを内蔵。悪意のある破壊工作や電池抜き取りが行われた際、警戒・解除に関わらず即座に異常信号を発信し、システムの無効化を許しません。

視覚的なステータスインジケーター

本体正面に赤色LEDを配置。窓の開閉時の動作確認だけでなく、電池切れ時の5秒周期点滅など、現場で一目で状態を把握できるよう設計されており、保守メンテナンス時の切り分けを容易にします。

    選定時に評価したい強み
    分離設計： 本体の取付場所を選ばないため、特殊なサッシ形状でも施工が可能。
高信頼通信： 4周波数切替により、他システムとの電波競合を物理的に回避。
高耐久： IP67等級により、水回りや屋外設置でも故障リスクを最小化。
低保守： 8年間の電池寿命と自己診断機能により、ランニングコストを低減。



施工・設置ガイド

プロの現場での確実な運用のため、以下の施工基準を遵守してください。

設置確認項目	施工の基準と注意点
検知離隔距離	スイッチとマグネットの間隔は20mm以下、中心ズレは±5mm以内に収めてください。
鉄扉への取付	磁力線のショートを防ぐため、必ず付属のスペーサーをマグネット裏に使用してください。
電波環境の確認	見通し100mが目安ですが、金属壁や断熱材（アルミ箔）がある場合は中継機の併用を検討してください。
コードの収納	電池交換時、余剰コードをタンパースイッチに挟まないよう、内部クリップに確実に固定してください。

表示灯（LED）の動作仕様

状態	LED表示パターン	意味・処置
窓・ドア開放	約1秒間赤点灯	異常検知信号を正常に送信。
窓・ドア閉鎖	約1秒間赤点灯	復旧信号を正常に送信。
電池切れ	約5秒に1回赤点滅	電圧低下。速やかに専用電池（CR17450E-R-CN）に交換してください。
電池接続時	約5秒後に赤点灯	システム起動および登録用信号の送信。
定期送信時	点灯しない	秘匿性と省電力のため、死活監視送信時は消灯したままとなります。

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・分離型）
品番	TXF-115NCL (W)
電源	専用リチウム電池 CR17450E-R-CN×1本（DC3V）
電池寿命	約8年（常温時、20回／1日の送信回数として） ※運用目安であり保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	●窓・ドア開時：点灯（約1秒間） ●窓・ドア閉時：点灯（約1秒間） ●電池切れ時　：点滅（約5秒に1回）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）（0℃以下、あるいは40℃以上では電池性能が低下する場合があります）
構造	日常生活防水構造 IP67相当
付帯機能	送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量	約100g（電池を含む）
外観	樹脂（ホワイト）
外形寸法	本体：W30×H166.2×D22mm スイッチ/マグネット：W12×H50×D12mm
分離コード長	200mm

FAQ

Q：電池寿命は本当に8年も持ちますか？ A：常温環境で1日20回の送信を想定した計算値です。極端な寒冷地や高温下、送信回数が非常に多い環境では短くなる場合がありますが、標準的なオフィスや住宅では長期間のメンテナンスフリーを実現します。

Q：お風呂場の窓に取り付けても壊れませんか？ A：IP67相当の防水構造ですので、浴室での使用も可能です。ただし、高圧洗浄機での直接洗浄や、常時水没するような場所への設置は避けてください。

Q：鉄扉に設置する際、なぜスペーサーが必要なのですか？ A：鉄は磁力線を通してしまうため、直接取り付けるとマグネットの磁力が鉄に逃げ、スイッチが正しく動作しなくなるためです。付属のスペーサーで浮かせることで正常に動作します。

Q：電池交換の際に市販のCR17450は使えますか？ A：市販品は端子形状が異なります。必ず専用のコネクタ付きリチウム電池「CR17450E-R-CN（黄/黒線）」をご使用ください。他機種用の「赤/黒線」とは互換性がありません。

Q：LEDが5秒に1回点滅しているのは故障ですか？ A：いいえ、電池切れ（ローバッテリー）の報知動作です。速やかに新しい専用電池に交換してください。

Q：電波が届かない場合の対策はありますか？ A：本製品は4周波数切替に対応しています。別売の中継機を設置し、電波をバイパスさせることで到達距離を伸ばすことが可能です。

Q：分離型のメリットは何ですか？ A：本体をサッシの枠外など広い場所に、小さなスイッチ部のみを窓の隙間に設置できる点です。網戸付きの窓や、本体が干渉してしまう狭い場所でも確実に設置できます。

Q：定期送信機能とは何ですか？ A：機器が正常に動いているかを受信機に定期的に知らせる「死活監視」機能です。電波遮断や機器の破壊を早期に発見するために重要な機能です。

Q：掃除をする際の注意点はありますか？ A：シンナーやベンジン、アルコールは樹脂を傷め、防水性を損なうため使用しないでください。水拭きまたは薄めた中性洗剤での清掃を推奨します。

Q：古い受信機でも使えますか？ A：4周波数切替に対応していない旧型受信機の場合、本機のDIPスイッチを「F1」設定にすることで互換性を保つことができます。

マグネットスイッチ送信機分離型　グレー

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）防犯用送信機ワイヤレス IP67防水 4周波数切替

マグネットスイッチ送信機分離型グレー TXF-115NCL(G)

TXF-115NCL(G)は、磁気検知部と無線送信機を分離した設計により、狭小スペースや複雑なサッシ構造への設置を可能にしたプロ仕様の防犯送信機です。IP67相当の防水性能と4周波数切替機能を備え、過酷な環境や大規模なワイヤレスシステム構築に最適な一台です。

型番： TXF-115NCL(G)
タイプ： 分離型マグネットスイッチ送信機
通信距離： 約100m（見通し距離）
電池寿命： 約8年（専用リチウム電池使用時）
環境性能： IP67相当（日常生活防水構造）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

網戸付きの外開き窓への施工
設置スペースが限られるスリムなサッシ
浴室や結露の激しい窓際
中規模〜大規模の施設防犯

導入前に確認したいポイント

送信機と受信機の距離（最大100m）
設置面の材質（鉄扉にはスペーサーが必要）
専用電池（CR17450E-R-CN）の在庫確認
既存システムの周波数チャンネル設定

特長

施工性を極限まで高める「分離型」設計

無線送信機本体と、磁気を検知するスイッチ部を200mmのリード線で分離しています。これにより、送信機本体を取り付けるスペースがない窓枠の隙間や、本体の厚みが干渉してしまう網戸付きサッシなど、従来品では設置が困難だった場所にも柔軟に対応可能です。

4周波数切替対応による安定した通信

内蔵のDIPスイッチにより、4種類の送信周波数（F1・F2・F3・F4）を切り替えることができます。送信機や中継機を多数設置する場合や、近隣のワイヤレス機器との電波干渉が懸念される現場において、混信を回避し確実な信号伝達を実現します。

屋外や浴室でも安心のIP67相当防水

内部基板および電池収納部は、日常生活防水（IP67相当）の密閉構造で保護されています。冬場の結露、湿気の多い浴室、雨が直接かかる屋外の扉など、環境負荷の高い場所でも長期にわたって安定した稼働を維持します。

運用コストを抑える約8年の超寿命電池

専用のリチウム電池（CR17450E-R-CN）を使用することで、1日20回の動作を想定しても約8年間の電池交換が不要です。保守点検の頻度を最小限に抑えることができ、トータルランニングコストの低減に貢献します。

死活監視を支える定期送信機能

警報信号だけでなく、一定時間ごとに「定期送信信号」を発信し続けます。これにより、受信機側で常に機器の生存確認（ハートビート監視）が可能となり、万が一の故障や電池切れ、物理的な破壊を早期に検知できるプロフェッショナル仕様です。

破壊工作を防ぐタンパー送信機能

電池カバー内にタンパースイッチを装備しており、カバーが開けられた瞬間に異常信号を受信機へ送信します。不正な無効化工作やいたずらを即座に知らせる、高いサボタージュ耐性を備えています。

モダンな建築に調和するグレーカラー

本モデル（G）は、メタリック系やライトカラーのサッシ、現代的な建築意匠に馴染みやすいグレーカラーを採用。セキュリティ機能を確保しつつ、施設の美観を損なわないスマートな導入が可能です。

    選定時に評価したい強み
    柔軟な取付： 200mmの分離コードにより、サッシの隙間にスイッチのみ設置可能。
高信頼性： 4周波数切替と定期送信機能により、通信トラブルを未然に防止。
耐環境性： IP67防水により、屋内・屋外・水回りと場所を選ばず設置可能。
メンテナンス： 8年の電池寿命と電池切れ報知LEDにより、管理が容易。



LED表示の挙動

状態	LED表示（赤色）	詳細
窓・ドア開放	点灯（約1秒）	警報信号送信時に点灯
窓・ドア閉鎖	点灯（約1秒）	復旧信号送信時に点灯
電池切れ	点滅（約5秒に1回）	電圧低下を検知。速やかに電池交換が必要

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・分離型）
品番	TXF-115NCL (G)
電源	専用リチウム電池 CR17450E-R-CN×1本（DC3V）
電池寿命	約8年（常温時、20回／1日の送信回数として） ※目安値であり保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
構造	日常生活防水構造 IP67相当
付帯機能	送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量	約100g（電池を含む）
外観	樹脂（グレー）
寸法（本体）	幅 30mm × 高さ 166.2mm × 奥行 22mm
寸法（スイッチ）	幅 12mm × 高さ 50mm × 奥行 12mm（分離コード長 200mm）

FAQ

Q：TXF-115NCL(G)の「分離型」とはどのような意味ですか？ A：磁石を検知するスイッチ部が本体から200mmのコードで繋がっており、別々になっています。本体を置くスペースがない狭い隙間にスイッチだけを設置できるのが利点です。

Q：お風呂場や屋外でも使用できますか？ A：はい、IP67相当の防水構造となっておりますので、浴室や雨のかかる屋外のドア、窓への設置が可能です。

Q：電池は市販のものが使えますか？ A：いいえ、専用リチウム電池「CR17450E-R-CN」をご使用ください。他機種用の電池（赤/黒線）とは互換性がありませんのでご注意ください。

Q：電波はどのくらい飛びますか？ A：見通し距離で約100mです。壁や遮蔽物がある場合は距離が短くなるため、必要に応じて中継機の設置をご検討ください。

Q：周波数を切り替えるメリットは何ですか？ A：多数の送信機を設置する現場で、電波の混信を防ぐことができます。4つのチャンネルから最適なものを選んで設定可能です。

Q：鉄製のドアに取り付ける際の注意点はありますか？ A：鉄などの磁性体に取り付けると磁力が弱まるため、付属のスペーサーを使用してマグネットをかさ上げして設置してください。

Q：LEDが5秒に1回点滅していますが、故障ですか？ A：電池切れの報知サインです。電池の電圧が低下していますので、速やかに新しい専用電池に交換してください。

Q：スイッチとマグネットはどのくらい離しても反応しますか？ A：確実に検知させるため、間隔は20mm以下になるように設置してください。

Q：定期送信機能とは何ですか？ A：機器が正常に動いているかを確認するための信号を自動で送り続ける機能です。受信機側で機器の盗難や故障を常に監視できます。

Q：旧型の受信機でも使えますか？ A：周波数切替非対応の旧型受信機と組み合わせる場合は、本機の周波数設定を「F1」にしてご使用ください。

マグネットスイッチ送信機分離型　ブラウン

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）防犯センサーワイヤレス送信機 IP67防水

TXF-115NCL(B) マグネットスイッチ送信機分離型ブラウン

ドアや窓の開閉を検知し、ワイヤレスで警報を伝達する分離型マグネットスイッチ送信機です。本体と検知部を分けることで、網戸付きの窓や狭いサッシ枠など、通常の商品では設置が困難な場所にも柔軟に対応します。

型番： TXF-115NCL(B)
製品種別： 小電力セキュリティシステム用無線設備（426MHz帯）
検知方式： 分離型マグネットスイッチ（コード長200mm）
防水性能： IP67相当（日常生活防水構造）
通信距離： 約100m（見通し距離）
電池寿命： 約8年（専用リチウム電池使用時）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

網戸付きの外開き窓への設置
設置スペースが極端に狭いドア枠・サッシ
お風呂場や結露の激しい窓際（IP67）
多数の送信機を使用する大規模施設
意匠性を重視するブラウン調の建具

導入前に確認したいポイント

受信機との間に鉄筋等の遮蔽物がないか
鉄扉に設置する場合、磁力減衰の対策が可能か
既存の受信機が4周波数切替に対応しているか
専用電池（CR17450E-R-CN）の型番確認

特長

設置場所を選ばない「本体・スイッチ分離型」設計

送信機本体とマグネットスイッチ部が200mmのコードで結ばれた分離構造を採用。本体を取り付けるスペースがない狭いサッシ枠や、網戸が干渉する外開き窓でも、検知部のみを最適な位置に配置できるため、施工の自由度が飛躍的に向上します。

混信を未然に防ぐ「4周波数切替テクノロジー」

小電力セキュリティ電波の混信を防ぐため、F1・F2・F3・F4の4つの周波数を内蔵スイッチで切り替え可能です。マンションやオフィスビルなど、ワイヤレス機器が密集する環境下でも、安定した通信経路を確保できます。

屋外や浴室でも安心の「IP67日常生活防水構造」

内部基板を密閉保護する設計により、IP67相当の防水性能を実現しました。雨天時の屋外設置や、湿度が高く結露が発生しやすい浴室の窓、あるいは直接水がかかる可能性のある場所でも安心して運用いただけます。

長期運用を支える「約8年の長寿命バッテリー」

専用の高容量リチウム電池を使用することで、1日20回の送信動作を行っても約8年間電池交換が不要です。メンテナンスコストの低減に大きく貢献します。※電池寿命は目安であり、使用環境により変動します。

サッシに馴染む「30mmのスリムデザイン」

本体幅をわずか30mmに抑えたスリムな筐体デザインにより、住宅や店舗の窓枠に設置しても目立ちにくく、建物の美観を損ないません。落ち着いたブラウンカラーは木製サッシや暗色の金属サッシに最適です。

システムの信頼性を高める「定期送信・タンパー機能」

死活監視を行う「定期送信機能」により、万が一の故障や破壊を早期に検知。また、電池カバーが開けられた際に即座に異常を発報する「タンパー送信機能」を備えており、悪意のある妨害工作にも強いプロ仕様の設計です。

視覚的に状態を把握できる「LED表示機能」

窓の開閉時（送信時）の赤色点灯に加え、電池電圧が低下した際には「約5秒に1回」の赤色点滅で通知。現場でのトラブルシューティングや定期点検時に、専門機器を使わずとも機器の状態を一目で確認可能です。

見通し100mの強力な「小電力無線通信」

障害物のない環境であれば約100mの長距離通信が可能です。大規模な建物であっても中継機を併用することで、建物全体のセキュリティネットワークを構築できます。

    選定時に評価したい強み
    施工性： 分離型により、従来のマグネットセンサーでは諦めていた場所にも設置可能。
信頼性： 4周波数切替と定期送信により、無線ならではの「通信の不安」を最小化。
耐環境性： IP67防水により、屋内・屋外・浴室を問わず設置場所を一本化できる。
保守性： 8年の電池寿命と電池切れLED報知により、ランニングコストと管理負荷を抑制。



施工・設置ガイド

正確な検知と安定した通信のため、以下の施工基準を遵守してください。

重要確認項目	施工・設置の基準
マグネットの間隔	スイッチ部とマグネットの間隔は 20mm以下になるように設置してください。
取付面が鉄製の場合	磁力が鉄板に吸収されるため、必ず付属のスペーサーを使用してマグネットをかさ上げしてください。
配線処理	内部の電池コードがタンパースイッチの上に乗らないよう、クリップ部に確実に収納してください。
電波環境	金属壁や断熱材（アルミ箔）がある場合は距離が短くなります。必要に応じて中継機を導入してください。

表示灯（赤色LED）の動作仕様

状態	LEDの挙動	詳細
開検知 / 復旧送信	約1秒間点灯	マグネットが離れた（または近づいた）瞬間に送信。
電池切れ（ローバッテリー）	約5秒に1回点滅	内部電圧の低下を検知。速やかに電池を交換してください。
登録送信	電池接続から約5秒後に点灯	受信機への初期登録時に送信される信号のサイン。
定期送信	消灯（無表示）	死活監視の送信。省電力と秘匿性のため点灯しません。

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・分離型）
品番	TXF-115NCL (B)
電源	専用リチウム電池 CR17450E-R-CN×1本（DC3V）
電池寿命	約8年（常温時、20回／1日の送信回数として） ※電池寿命は目安であり保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	●窓・ドア開時：点灯（約1秒間） ●窓・ドア閉時：点灯（約1秒間） ●電池切れ時：点滅（約5秒に1回）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと） ※0℃以下、あるいは40℃以上では電池性能が低下する場合があります
防水構造	日常生活防水構造 IP67相当
付帯機能	送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量	約100g（電池を含む）
外観	樹脂（ブラウン）
本体外形寸法	幅30mm × 高さ166.2mm × 奥行22mm
マグネット部外寸	幅12mm × 高さ50mm × 奥行12mm
コード長	200mm

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：遮蔽物のない見通し距離で約100mです。ただし、壁の材質（鉄筋コンクリートや金属製断熱材）によって距離は短くなります。

Q：お風呂場の窓にも設置できますか？ A：はい、IP67相当の防水性能を備えているため設置可能です。ただし、水没や直接のお湯の噴射、サウナ環境は避けてください。

Q：市販のボタン電池で代用できますか？ A：できません。専用リチウム電池「CR17450E-R-CN（線色：黄/黒）」を必ずご使用ください。

Q：鉄製のドアに取り付ける際の注意点は？ A：鉄板に磁力が吸われるため、付属のスペーサーをマグネットの下に敷いてかさ上げし、磁力線の減衰を防いでください。

Q：LEDが5秒おきに点滅していますが故障ですか？ A：故障ではなく「電池切れ報知」です。電圧が低下しているため、速やかに専用電池と交換してください。

Q：4周波数切替はどう設定すればいいですか？ A：本体内部のDIPスイッチで変更可能です。旧型の受信機を使用している場合は、必ず「F1」に設定してください。

Q：本体とマグネットは何ミリまで離れても大丈夫ですか？ A：スイッチ部とマグネットの間隔は最大20mmまでです。それ以上離れると、閉じた状態でも「開」と検知される場合があります。

Q：分離型のコードを延長することはできますか？ A：製品仕様上、コードの切断・延長は認められていません。標準の200mmの範囲内で設置してください。

Q：定期送信機能とは何ですか？ A：機器が正常に動作していることを定期的に知らせる「ハートビート」機能です。電波が途絶えたり破壊された場合に受信機で異常を検知できます。

Q：防水ですが雨ざらしの門扉にも使えますか？ A：IP67相当ですので一時的な雨は問題ありませんが、激しい噴流水や水没は避ける必要があるため、屋根がある場所やカバー内への設置を推奨します。

接点入力型送信機リチウム電池

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレス送信機接点入力型 4周波切替対応電池式

TXF-116NL 接点入力型送信機リチウム電池

TXF-116NLは、既存の有線センサーや非常ボタンなどの無電圧接点信号をワイヤレス化し、遠隔の受信機へ伝送する接点入力型送信機です。専用リチウム電池により約8年の長期運用が可能で、メンテナンスコストを大幅に削減できる法人向け高信頼モデルです。

型番： TXF-116NL
方式： 接点入力型ワイヤレス送信（特定小電力無線）
電源： 専用リチウム電池（CR17450E-R-2-CN）またはDC5〜15V
電池寿命： 約8年（1日100回送信時）
通信距離： 約100m（見通し距離）

資料ダウンロード

この製品が向いている用途

既存の有線防犯センサーのワイヤレス化
非常用押しボタンの遠隔通知システム
設備異常信号の無線転送
電池交換が困難な高所・僻地への設置

導入前に確認したいポイント

センサーとの配線は20m以内であるか
設置面が金属板やコンクリートでないか
周囲に電波を遮断するアルミ箔断熱材等がないか
受信機側が4周波対応モデルであるか

特長

各種センサーをスマートにワイヤレス化

マグネットスイッチ、パッシブセンサー、ガラス破壊センサーなどの無電圧接点出力を備えた機器を簡単にワイヤレス化できます。配線工事が困難な既設現場や、レイアウト変更が多いオフィス・店舗に最適です。

圧倒的な電池寿命：約8年のメンテナンスフリー

高容量な専用リチウム電池（CR17450E-R-2-CN）を採用。1日100回という頻繁な送信動作を行っても、約8年間の稼働が可能です。電池交換の手間とランニングコストを極限まで抑えることができます。

混信を回避する4周波切替対応テクノロジー

同一エリア内で多数の送信機や中継機を運用する場合でも、4つの周波数を切り替えて設定することで、電波の混信や衝突を大幅に軽減。大規模システムでも安定した通信品質を維持します。

ハイブリッド電源による柔軟な施工性

付属のリチウム電池による完全ワイヤレス運用に加え、外部電源（DC5〜15V）による有線駆動にも対応。現場の電源環境に合わせて、スライドスイッチ一つで最適な駆動方式を選択できます。

高度なフェイルセーフ：3つの異常報知機能

カバーを開けられた際の「タンパー報知」、電池電圧の低下を知らせる「電池切れ報知」、そして機器の生存を一定間隔で伝える「定期送信機能」を搭載。システムの健全性を24時間監視します。

送信回数を最適化する規制送信機能

人通りの激しい場所に設置されたセンサーなど、短時間に何度も発報を繰り返す環境において、設定時間内の再送信を制限する機能を搭載。無駄な電池消耗を防ぎ、電波占有を回避します。

ワンショット/繰り返しの柔軟な送信モード

接点入力を検知した際に1回だけ送る「ワンショット」と、復旧するまで20秒周期で送り続ける「繰り返し」を選択可能。重要度の高い非常通報など、用途に合わせて確実に情報を伝達します。

    選定時に評価したい強み
    長寿命設計： 8年間の電池寿命により、運用保守コストを劇的に低減。
安定性： 4周波切替とランダム送信機能により、電波混信に極めて強い。
信頼性： 異常検知信号だけでなく、定期的な生存確認信号により失報を防止。
汎用性： センサーとの接続距離20m、外部電源対応など現場適応力が高い。



内部設定（DIPスイッチ仕様）

基板上の8極DIPスイッチにより、現場の運用要件に合わせた詳細な設定が可能です。

SW番号	機能	OFF（下）	ON（上）
1	送信モード1	ワンショット送信	繰り返し送信
2	送信モード2	ランダム送信（推奨）	1回送信
3	接点入力論理	b接点（N.C.）	a接点（N.O.）
4	送信機タイプ	3:接点	2:パッシブ
5・6	規制送信時間	なし / 2分 / 5分 / 15分の4段階設定
7・8	送信周波数	F1 / F2 / F3 / F4 の4チャンネル設定

配線・端子仕様

端子名称	内容・電気的仕様
電源入出力 (+/-)	電池使用時：DC3V出力（極小）外部電源使用時：DC5〜15V入力（35mA）
タンパー (b/COM)	無電圧b接点。カバー解放で接点開。有線盤への接続用。
接点入力 (a/b / COM)	センサーからの信号入力。a接点/b接点はDIP SW3で切替。

製品仕様

項目	内容
品名	接点入力型送信機（4周波切替対応型）
品番	TXF-116NL
電源	専用リチウム電池 CR17450E-R-2-CN（DC3V）または DC5〜15V 35mA
電池寿命	約8年（1日100回送信、常温時）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
接点入力	無電圧接点 1回路（a接点／b接点切替式） ※配線距離は20m以内
タンパー入力	無電圧接点 1回路（b接点）
電源出力	DC3V（電池使用時）
表示灯	送信時：赤色LED点灯 / 電池切れ時：赤色LED点滅
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋内専用
質量	約100g（電池含む）
外観	樹脂（ホワイト）
付帯機能	電源切替、ワンショット/繰り返し、ランダム/1回送信、接点論理切替、送信機タイプ切替、規制送信、周波数切替、電池切れ報知、定期送信、本体タンパー

FAQ

Q：電池寿命の「約8年」は保証値ですか？ A：いいえ、常温環境で1日100回送信した場合の目安値です。極端な低温・高温環境下や、送信回数がさらに多い場合は短くなることがあります。

Q：センサーとの配線距離に制限はありますか？ A：はい、配線によるノイズの影響を防ぐため、センサーから本機までの距離は20m以内に収めてください。

Q：旧製品のTXF-116L用の電池は使えますか？ A：使用できません。TXF-116NLには専用の「CR17450E-R-2-CN（線色：黄/黒）」が必要です。旧製品用とは互換性がありません。

Q：外部電源とリチウム電池を同時に繋いでバックアップにできますか？ A：絶対に禁止です。併用するとリチウム電池の破裂や発火、基板焼損の恐れがあります。必ずどちらか一方のみを使用してください。

Q：電波が届かない場合はどうすればいいですか？ A：見通しの良い高所（地上2m以上）への設置場所変更を検討するか、別売の中継機を導入して電波距離を延長してください。

Q：複数のセンサーを1台のTXF-116NLに接続できますか？ A：可能です。a接点なら並列、b接点なら直列で接続してください。ただし、a接点とb接点の機器を混ぜて接続することはできません。

Q：登録後にDIPスイッチの設定を変えても大丈夫ですか？ A：SW4（送信機タイプ）を変更した場合は、電波の形式が変わるため受信機側で再度登録をやり直す必要があります。

Q：防水仕様ですか？ A：いいえ、本機は屋内専用です。屋外でセンサーを運用する場合は、送信機自体は防水ボックス等に収める必要があります。

Q：電池切れはどのようにわかりますか？ A：本体のLEDが約5秒に1回点滅するほか、受信機側へ電池切れ信号を送信し、システム側で異常を検知できます。

Q：定期送信機能とは何ですか？ A：一定時間ごとに生存信号を送る機能です。これにより、機器の故障や電波妨害による通信途絶をシステム側で監視できます。

接点入力型送信機アルカリ電池

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX / 竹中エンジニアリングワイヤレス送信機 426MHz帯接点入力防犯・セキュリティ

TXF-116N 接点入力型送信機（アルカリ電池仕様）

既存の有線センサーやスイッチの接点信号をワイヤレス化し、最大100m先（見通し）の受信機へ伝送する送信機です。4周波切替対応により電波混信に強く、中規模以上の施設にも柔軟に対応。市販のアルカリ乾電池で駆動するため、電源工事不要で迅速な施工が可能です。

型番： TXF-116N
方式 / カテゴリ： 接点入力型送信機（小電力セキュリティシステム）
主な用途： 各種防犯センサー、非常用ボタン、スイッチ類の無線化
設置場所： 屋内
電源： 単3形アルカリ乾電池×2本または DC5〜15V

資料ダウンロード

この製品が向いている用途

配線工事が困難な既存施設のセンサー増設
複数のセンサーを統合して一括管理するシステム
非常ボタンやマットスイッチのワイヤレス運用
多数の無線機器が密集する環境での混信回避

導入前に確認したいポイント

センサーと送信機間の配線距離は20m以内か
受信機までの間に極端な金属遮蔽物はないか
接続するセンサーが「無電圧接点」出力であるか
定期的な電池交換（約2年目安）が可能か

特長

4周波切替対応による高度な混信防止

電波のチャンネルを4つの周波数（F1〜F4）から選択できる機能を搭載。多数の送信機や中継機を併用する現場でも、周波数を分散させることで電波の衝突・混信を劇的に軽減し、システムの信頼性を高めます。

現場を選ばないハイブリッド電源方式

付属の単3形アルカリ乾電池（2本）によるワイヤレス駆動に加え、DC5〜15Vの外部電源入力にも対応。電池切れの心配がない常時電源運用と、工事コストを抑える完全ワイヤレス運用を現場に合わせて自由に選択可能です。

運用効率を最大化する「規制送信機能」

店舗の出入り口など発報頻度が高い場所に設置する際、一定時間（2分/5分/15分）内の再発報を抑制する機能を搭載。無駄な送信をカットすることで、電池寿命の延長と電波トラフィックの混雑緩和を同時に実現します。

高度な自己診断・異常報知システム

侵入検知の送信だけでなく、機器の状態を常に監視。カバーが外された際の「タンパー報知」、電圧低下を知らせる「電池切れ報知」、生存を一定間隔で伝える「定期送信（ポーリング）」により、フェイルセーフな監視体制を構築します。

柔軟な送信パターン設定（ワンショット/繰り返し）

検知時に一度だけ送信する「ワンショットモード」と、復旧するまで20秒周期で送信し続ける「繰り返しモード」を切り替え可能。非常通報などの見落としが許されない用途には繰り返し送信が有効です。

施工を容易にする内蔵アンテナ設計

空中線（アンテナ）を本体内部に収納。外観がシンプルで、設置場所の美観を損なわないだけでなく、アンテナの破損リスクを排除。屋内環境において安定した電波到達距離（見通し約100m）を確保します。

不揮発性メモリーによる設定保持

受信機への登録情報は不揮発性メモリーに保存されるため、電池交換や電源切断を行っても登録内容が消えることはありません。メンテナンス後の再設定の手間を省き、迅速な復旧が可能です。

    選定時に評価したい強み
    信頼性： 4周波切替と定期送信機能による強固な通信管理
汎用性： a接点/b接点の両対応に加え、外部電源駆動も可能
保守性： 市販の単3アルカリ電池採用で、入手性が高く交換も容易
確実性： タンパー機能により、いたずらや破壊を即座に検知



施工・内部設定ガイド

DIPスイッチ設定（8極）

SW番号	機能	設定内容
1	送信モード1	OFF: ワンショット / ON: 繰り返し
2	送信モード2	OFF: ランダム2回 / ON: 1回のみ
3	接点入力切替	OFF: b接点（N.C.） / ON: a接点（N.O.）
4	送信機タイプ	OFF: 接点 / ON: パッシブ
5・6	規制送信タイマー	なし / 2分 / 5分 / 15分から選択
7・8	周波数切替	F1 / F2 / F3 / F4 から選択（受信機に合わせる）

表示灯（LED）のステータス

挙動	意味	推奨アクション
赤色点灯（一瞬）	電波送信中	正常動作（接点入力または定期送信）
5秒に1回の点滅	電池切れ警告	速やかに新品のアルカリ乾電池に交換
断続的な点灯	設定エラー	入力接点仕様とDIPスイッチの設定を確認

製品仕様

項目	内容
品名 / 品番	接点入力型送信機（4周波切替対応型） / TXF-116N
電源	単3形アルカリ乾電池（LR6）×2本（DC3V）または DC5〜15V 35mA
電池寿命	約2年（1日100回送信、常温時目安）
使用周波数帯	426MHz帯（小電力セキュリティシステムの無線局）
出力	10mW以下
電波到達距離	約100m（見通し距離）
接点入力	無電圧接点 1回路（a接点／b接点切替式） ※配線20m以内
タンパー入力	本体カバー開閉検知：無電圧b接点
付帯機能	電源切替、送信モード切替、規制送信、電池切れ報知、定期送信、タンパー、4周波切替
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
外観 / 質量	樹脂（ホワイト） / 約105g（電池含む）
設置場所	屋内

FAQ

Q：電池寿命はどれくらいですか？ A：1日100回送信という非常に頻繁な運用環境でも、常温時で約2年間の動作が目安です。

Q：センサーと送信機の間の配線距離に制限はありますか？ A：配線距離は20m以内としてください。これを超えるとノイズの影響を受ける可能性があります。

Q：電池と外部電源を同時に接続して使用できますか？ A：併用はできません。故障の原因となるため、外部電源使用時は必ず電池コネクタを外してください。

Q：登録した設定は電池を抜くと消えてしまいますか？ A：いいえ、不揮発性メモリーを採用しているため、電池交換時に設定内容が消えることはありません。

Q：送信機を金属製の壁に取り付けても大丈夫ですか？ A：金属面への設置は電波の減衰を招くため推奨されません。金属から離すか、スペーサーを利用してください。

Q：a接点とb接点のセンサーを1台の送信機に混在させられますか？ A：1台につき1つの入力論理設定となるため、接点種別が異なるセンサーの混在接続はできません。

Q：規制送信機能とは何ですか？ A：一度送信した後、設定した時間（2〜15分）は再送信を行わない機能です。電池消耗と混信を防ぎます。

Q：電池切れをどのように確認できますか？ A：本体の赤色LEDが約5秒に1回点滅します。また、受信機側でも電池切れ報知を受け取ることが可能です。

Q：周波数を変更した後、受信機への再登録は必要ですか？ A：はい。周波数や送信機タイプを変更した場合は、受信機側で一度登録を消去し、再登録を行ってください。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。屋外で使用する場合は、防水ハウジングなどに入れる必要があります。

受信ユニット

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）受信ユニット小電力セキュリティシステム 426MHz帯 4周波切替対応

受信ユニット RXF-740B

RXF-740Bは、4周波切替機能を搭載した小電力型ワイヤレスセキュリティシステムの基幹受信ユニットです。最大60台の送信機を管理可能で、4つの独立した警報チャンネルにより緻密なゾーン管理を実現します。電波干渉のリスクを最小限に抑え、大規模な施設や密集地でも高い信頼性を誇るBtoB仕様のワイヤレス受信機です。

型番 RXF-740B
製品名 受信ユニット（4周波切替対応型）
対応台数 最大60台（4グループ管理）
周波数 426MHz帯 4波切替
電源 AC100V または DC10〜30V
出力警報個別4回路＋異常一括1回路

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

大規模オフィスの防犯管理
集合住宅の各戸異常監視システム
工場・倉庫のワイヤレスセンサー統合
既存の有線警報盤への無線拡張
電波干渉が懸念されるビル密集地域

導入前に確認したいポイント

送信機との間に遮蔽物がないか（見通し100m）
設置面が金属板でないか（感度低下の原因）
AC100V または DC10-30Vの電源確保が可能か
接続先の警報盤の入力接点仕様（a接点/b接点）
他無線機器との干渉を考慮した周波数選択

特長

4周波切替対応による電波混信の低減

同一エリアや近接する建物で複数の無線システムが運用されている場合でも、4つの周波数チャンネルから最適な波を選択することで、相互干渉による誤動作や不動作を劇的に軽減します。現場の電波環境に合わせた柔軟なシステム設計が可能です。

最大60台の送信機を体系的に管理

1台の受信機に最大60台までの送信機を登録可能です。これらは4つのグループ（チャンネル）に分けて管理できるため、エリアごとの識別や、特定のセンサー群のみの出力切り分けといった高度な運用をサポートします。

運用状態を可視化する液晶表示とLED

本体前面に液晶画面を搭載し、警報や異常を発生させた送信機のチャンネル番号、個別アドレス、登録番号を表示します。どのセンサーで何が起きているかを現場で瞬時に判断できるため、初動対応の迅速化に貢献します。

包括的な自己診断・異常監視機能

単なる警報信号だけでなく、送信機の「電池切れ」「タンパー（カバー開放）」「定期送信異常（死活監視）」「環境異常（妨害電波）」の4大異常を監視します。システムのダウンタイムを未然に防ぐ高度な信頼性を備えています。

現場での調整を容易にする電波環境点検モード

設置時に周囲のノイズ状況や各送信機の電波到達レベルを確認できる点検モードを装備しています。専門的な測定器がなくても、本体だけで安定した通信が可能な設置位置の選定が可能です。

PCによる送信機管理に対応

オプションの登録・消去ソフトを使用することで、PC上での送信機リスト管理や設定の書き換えが可能です。多数のデバイスを管理する現場でのメンテナンス工数を大幅に削減し、確実なデータ管理を実現します。

    選定時に評価したい強み
    マルチ電源対応： AC100V直結とDC10〜30Vの両方に対応し、あらゆる施工環境に適合。
多彩な出力設定： 警報4系統は個別にa接点/b接点の切替が可能で、既存システムとの親和性が高い。
確実な履歴管理： メモリー機能を搭載し、過去の異常履歴を後からボタン一つで遡って確認可能。
メンテナンス性： 送信機の電池切れを20秒周期の音報知と液晶表示で知らせ、交換漏れを防止。



LED表示・動作ステータス

表示灯の状態	意味	詳細
電源灯（緑点灯）	正常動作中	安定して電源が供給されています。
電源灯（赤点灯）	電波受信中	登録送信機、または何らかの電波を受信した際に点灯します。
CH灯（0.1s点灯/0.5s消灯）	異常発生	電池切れや定期送信異常などが発生しています。
CH灯（高速点滅）	環境異常・設定モード	妨害電波の検知、または登録・点検モード中です。

配線・端子仕様

背面端子台には以下の接続が可能です。配線時は電圧降下を防ぐため推奨線径（CPEV 0.65mm以上等）をご使用ください。

電源入力端子	AC100V（50/60Hz）または DC10〜30V（極性あり）を接続。
警報個別出力 (1-4)	各チャンネルの警報出力（無電圧半導体接点 AC/DC30V・0.25A）。a/b接点切替可。
異常出力	タンパー・電池切れ・定期送信・環境異常の一括出力。a/b接点切替可。

製品仕様

項目	内容
品名	受信ユニット（4周波切替対応型）
品番	RXF-740B
電源電圧	AC100V 50／60Hz または DC10〜30V（極性あり）
消費電力（消費電流）	4.5W（200mA）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線	λ／4ホイップアンテナ
受信可能距離	約100m（見通し距離）
警報個別出力	接点方式：無電圧半導体接点　AC／DC30V・0.25A a接点／b接点切替式（個別）接点動作：送信機タイプが〔3：接点〕…送信機動作に連動（4秒以上保持動作）送信機タイプが〔1：携帯〕〔2：パッシブ〕…受信後、ワンショット動作（約4秒） 4回路
異常出力	接点方式：無電圧半導体接点　AC／DC30V・0.25A a接点／b接点切替式（一括）タンパー、電池切れ、定期送信、環境　計4回路接点動作：タンパー、電池切れ、定期送信、各異常ごとに出力動作タンパー、電池切れ、定期送信異常は復旧信号受信まで、環境異常は妨害がなくなるまで保持動作
電源／受信表示灯	2色LED　通電時：緑点灯（受信時のみ赤点灯）
CH表示灯	LED　警報受信時：点灯異常時・メモリー時：点滅 4回路分
液晶表示	警報、異常発生時に表示（メモリー機能有）登録、消去、点検、登録内容確認時など操作時に表示
内蔵ブザー	操作音、電池切れ（20s周期）、エラー音、モード切替音（音量固定）
送信機登録可能台数	60台
配線接続	端子式
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
付帯機能	受信周波数切替機能、電池切れ音報知機能、異常出力接点切替機能、定期送信異常出力機能、警報個別出力接点切替機能、モード切替機能、タンパー異常報知機能、電池切れ異常報知機能、定期送信異常報知機能、環境異常報知機能、電波環境点検機能、メモリー機能、外部通信機能
設置場所	屋内・壁掛式
質量	約600g
外観	樹脂（ホワイト）

FAQ

1台で何台までのセンサーを登録できますか？最大60台まで登録可能です。これらを4つのチャンネルグループに分けて管理することができます。

4周波切替とはどのような機能ですか？ 426MHz帯の中の4つの周波数から1つを選択できる機能です。近隣で同じシステムを使用している場合や電波干渉がある場合に、周波数を変えて混信を避けることができます。

電波はどのくらいの距離まで届きますか？見通し距離で約100mです。ただし、壁などの遮蔽物や周囲の電波環境により短くなるため、設置時の「点検モード」での確認を推奨します。

電池切れが発生したことはどうやってわかりますか？本体の液晶画面に該当する送信機番号が表示され、20秒周期で「ピッ」という報知音が鳴ります。また、異常出力端子からも信号が出力されます。

「定期送信異常」とは何ですか？送信機からの生存確認信号が一定時間（通常12時間以上）途絶えた場合に、故障や電池切れ、盗難、電波遮断と判断して異常を知らせる機能です。

屋外に設置することはできますか？本製品は「屋内・壁掛式」仕様です。屋外での使用はできません。屋外センサーの信号を受ける場合も、本機は屋内の電波の届く範囲に設置してください。

金属のボックスの中に設置しても大丈夫ですか？金属は電波を遮断または反射するため、金属ボックス内への設置は避けてください。受信感度が著しく低下します。

電源は何を使えばよいですか？家庭用コンセント（AC100V）に直接配線するか、DC10〜30Vの電源ユニット等から給電することが可能です。

過去の警報履歴を確認できますか？メモリー機能を搭載しており、操作ボタンの「送り」を押すことで過去の異常内容を液晶画面で確認することが可能です。

「環境異常」の表示が出た場合の対処は？周囲で強力な妨害電波やノイズが60秒以上継続して発生しています。付近の電子機器（電子レンジ、OA機器等）を一時的にオフにするなどして原因を特定してください。

屋外・屋内用方向判別式パッシブセンサー送信機

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）方向判別センサーパッシブセンサーワイヤレス送信機屋外・屋内兼用

TX-129A 屋外・屋内用方向判別式パッシブセンサー送信機

人体や車両の「移動方向」を1台で判別し、特定小電力ワイヤレスで信号を送信する高機能センサーです。

2つの検知ゾーンを通過する順序をインテリジェントに評価することで、入室・退室の区別やゲートの通行管理を効率化。AC100V電源に対応し、屋外設置も可能な全天候型設計により、建設現場の保安から店舗の入退管理まで幅広く対応します。

型番： TX-129A
電源： AC100V（50/60Hz）
検知方式： パッシブインフラレッド方式
通信： 426MHz帯（見通し約100m）
設置場所： 屋外（IP43相当）・屋内
機能： 方向判別、昼夜判別、死活監視

資料ダウンロード

この製品が向いている用途

建設現場や資材置き場の入退管理・安全確保
駐車場や各種施設の車両出入り口のゲート管理
店舗・オフィスの出入り口での方向を限定した報知
立ち入り禁止区域や危険エリアへの侵入検知

導入前に確認したいポイント

AC100V電源の供給が可能であること（有線配線が必要）
受信機までの距離が100m以内（見通し）であること
取付高さが0.8m〜1.5mの範囲で確保できること
検知ターゲットの移動速度が仕様範囲内であること

特長

1台で完結するワンボディ方向判別機能

従来の方向判別システムは複数のセンサーを組み合わせて構成する必要がありましたが、本機は1台の筐体に独立した2つの検知ゾーン（エリアA・エリアB）を内蔵。どちらのエリアを先に通過したかを判別することで、設定した方向への移動のみを正確に捉えます。機器コストと施工工数の大幅な削減が可能です。

人体・車両を確実に捉えるデュアルPIRテクノロジー

人体や車両から放出される遠赤外線（熱線）をキャッチするパッシブインフラレッド方式を採用。独自の判別ロジックにより、歩行者だけでなく低速走行する車両の検知も可能です。検知方向はスイッチ1つで「A→B」または「B→A」に切り替えられ、現場の運用に合わせた柔軟な設定が行えます。

特定小電力ワイヤレスによる長距離信号伝送

検知信号は426MHz帯の特定小電力無線により送信されます。見通し距離で約100mの到達能力を持ち、配線が困難な屋外広範囲のセキュリティシステムにもスムーズに統合できます。また、有線電源供給により、バッテリー切れによる失報リスクを排除しています。

照度センサーによるインテリジェントな動作制御

周囲の明るさを判別する機能を内蔵。ボリューム調整により、24時間動作させる設定から、夜間（約10lx以下）のみ動作させる設定まで連続的に可変可能です。「夜間の不審者侵入時のみライトや報知器を連動させる」といった運用がセンサー単体で完結します。

全天候型・高耐久設計 (IP43相当)

防雨構造を採用しているため、屋内だけでなく屋外や半屋外への設置にも対応します。壁面への取付はもちろん、オプション金具を使用することでポール（φ42〜φ49）への設置も可能。ステンレス製の取付板を標準装備し、過酷な環境下での長期運用を支えます。

死活監視を可能にする定期送信機能

システムの信頼性を高めるため、約5時間ごとに「定期送信信号」を自動で送信します。受信機側でこの信号を監視することで、断線、電波遮断、あるいは機器の故障を早期に発見できるプロトコルとなっており、ワイヤレスシステムの弱点を補完します。

現場に合わせた緻密なエリア調整機能

センサーケースは左右に±90°（合計180°）の回転が可能。また、レンズホルダーをスライドさせることで、下方0°〜6°までの俯角調整が行えます。これにより、設置場所の制約を受けにくく、狙いたい動線を的確にカバーすることが可能です。

施工ミスを防ぐ動作表示灯（LED）シーケンス

内蔵の赤色LEDは、方向検知時に約5秒間点灯。ウォームアップ中（電源投入後約1分）は消灯を維持し、安定稼働状態に入ったことを視覚的に示します。また、不感帯（マスクタイム）中も点灯状態を管理するため、現場での歩行テストや動作確認が極めて容易です。

    選定時に評価したい強み
    方向限定の検知力： 不要な逆方向の動きを無視できるため、誤報が劇的に減少します。
安定した電源供給： AC100V直結タイプのため、電池交換の手間とコストが一切かかりません。
広範な調整自由度： 左右180°、上下4段階のエリア調整により、複雑な動線にも対応可能。
高信頼の死活監視： 定期送信機能により、システムが正常に動作しているかを常に把握できます。



施工・設置ガイド

本機の性能を最大限に発揮するため、以下の設置条件を遵守してください。

確認項目	設計・施工時のガイドライン
取付高さ	地上0.8m 〜 1.5mを推奨。検知対象（人体・車両）の熱源を直接捉えられる高さに設置してください。
屋外設置の角度	屋外設置時は、遠方の不要熱源の影響を防ぐため、必ずレンズホルダーを下方設定（2°/4°/6°）にしてください。
検知速度制限	通過に5秒以上かかる極端な低速移動や、静止状態は検知しません。対象の通過距離に応じた速度域を確認してください。
環境的制約	エアコン室外機の直風、揺れる植物、太陽光の直射を避けてください。検知エリアが北を向く設置が理想的です。
防水・防虫処理	入線口には必ず付属の防虫スポンジを詰め、壁面との隙間はコーキング処理を行ってください。

製品仕様

項目	内容
品名	屋外用方向判別式パッシブセンサ送信機
品番	TX-129A
検知方式	パッシブインフラレッド方式
検知エリア	検知エリア A (1対)・検知エリア B (1対) 検知距離：0.5m 〜 6m 移動体の通過方向を選択検知 (A→BまたはB→A)
エリア調整範囲	左右：90° / 上下：0〜6° (下方のみ：4段階)
電源電圧	AC100V±10V (50／60Hz)
消費電力	2W以下
送信信号	検知信号：方向検知時ワンショット送信定期送信信号：約5時間間隔ワンショット送信
動作表示灯	赤色LED：方向検知時に約5秒間のワンショット点灯
昼夜判別機能	設定照度以下の場合に検知送信（約10 lx 〜 ∞ lx ボリューム可変）
使用周波数帯域	426MHz帯 (小電力セキュリティシステム)
空中線電力	10mW以下 (アンテナ内蔵型)
電波到達距離	約100m (見通し距離)
使用可能温度	－10℃ 〜＋50℃ (結露・氷結なきこと)
設置場所	屋外 (IP43相当) ・屋内
質量	約330g (取付板約110g含む)
外観	本体：樹脂 (ホワイト) / カバー：樹脂 (乳白) / 取付板：ステンレス (シルバー)

FAQ

TX-129とTX-129Aの違いは何ですか？主な違いは電源仕様です。TX-129はDC10.5V〜30V対応、TX-129AはAC100V直結タイプとなります。無線性能や検知性能は同一です。

電池で動作させることはできますか？いいえ、本機は有線による電源供給が必須です。電池式をご希望の場合は、別シリーズのパッシブセンサー送信機をご検討ください。

車の検知は可能ですか？可能です。ただし、時速30km以下程度の低速で通過する場所に設置してください。高速で通過する車両は検知できない場合があります。

ガラス越しに人を検知できますか？いいえ、パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

電波はどのくらい飛びますか？見通し距離で約100mです。間に鉄筋コンクリート壁や金属板がある場合は、距離が大幅に短くなることがあります。

屋外で誤報を防ぐコツはありますか？必ずレンズホルダーを下向き（2°〜6°）に設定し、直射日光がレンズに当たらないよう北向きに設置することを推奨します。

昼間は検知させず、夜間だけ動作させることは可能ですか？はい、内蔵の昼夜判別ボリュームを「夜」側に調整することで、暗い時（約10lx以下）のみ検知・送信を行う運用が可能です。

定期送信機能とは何ですか？約5時間ごとに信号を自動送信する機能です。受信機側でこの信号が途切れたことを検知することで、故障や断線を把握できます。

一度検知した後、すぐに次の検知はできますか？検知後、約5秒間はマスクタイム（不感帯）となります。この間は移動があっても次の検知・送信は行いません。

取付板の材質は何ですか？耐久性に優れたステンレス（シルバー）を採用しており、屋外環境でも錆びにくい仕様になっています。

音声・回転灯付き受信機

SecurityStoreAI — 2026-05-01T09:48:12+09:00

竹中エンジニアリングワイヤレスセキュリティ 426MHz帯防雨構造 IP55

RXTF-40 音声・回転灯付き受信機

最大105dBの大音量音声と32個の高輝度LEDによる回転灯動作を組み合わせた、強力な威嚇・報知用受信機です。単体での運用はもちろん、4周波切替対応の双方向無線通信により、広域エリアでの複数台連動や上位コントローラとのシステム構築に最適です。

型番： RXTF-40
製品名： 音声・回転灯付き受信機（4周波切替/双方向無線対応型）
方式 / カテゴリ： 小電力セキュリティシステム無線設備（受信・報知機）
主な用途： 不審者の威嚇撃退、作業現場の注意喚起、緊急事態の報知
設置場所 / 対応環境： 屋外・屋内（防雨構造 IP55相当）
電源 / 通信： AC100V電源 / 426MHz帯双方向無線（見通し約100m）

資料ダウンロード

この製品が向いている用途

資材置場や駐車場での不審者への自動威嚇
工場・工事現場での危険エリア侵入報知
店舗や施設の緊急事態（非常ボタン連動）告知
複数拠点をワイヤレスで連動させる広域警報システム

導入前に確認したいポイント

AC100Vの電源直結工事が必要です（電気工事有資格者推奨）
無線到達距離は見通し100mです。壁等の遮蔽に注意してください
DCモーター式ベルと併設する場合、3m以上の離隔が必要です
送信機との周波数設定（F1〜F4）を一致させる必要があります

特長

大音量音声と回転灯による二重の威嚇効果

最大105dBという、工事現場の騒音下でも十分に聞き取れる大音量スピーカーを搭載。さらに32個の高輝度LEDによるフラッシュライトを組み合わせることで、視覚と聴覚の両面から対象者へ強力に訴えかけ、侵入抑制や注意喚起を確実に行います。

4周波切替対応による安定した通信環境の確保

426MHz帯の周波数を4つのチャンネル（F1〜F4）から選択可能。近隣の無線システムや、他のワイヤレス送信機が多数存在する現場においても、電波干渉を避けて信頼性の高い運用を実現します。既存の旧型システム（F1固定）との混在時にも柔軟に対応できます。

双方向無線通信によるアンサーバック機能

別売のリモコン（RSF-001）を使用することで、手元で警備・解除の操作が可能。操作後には本機からアンサーバック信号が返るため、現在のシステム状態をリモコン側で確実に把握でき、操作ミスの不安を解消します。

複数台の無線連動による広域報知

1台の受信機が警報を受信した際、その信号をさらに別のRXTF-40へ無線送信する連動機能を搭載しています。これにより、広大な敷地や複数の建物にまたがる現場でも、一斉に警報を鳴動させる大規模な面警戒システムをワイヤレスで構築可能です。

用途に合わせて選べる多彩な音声・警報音

女性の声による日本語音声（「侵入発生」「緊急事態発生」）と、2種類の警報音（「ピーピー」「ヒューン、ヒューン」）を内蔵。現場の状況や用途に合わせてDIPスイッチで簡単に切り替えることができます。また、特注でのメッセージ書き換え相談も可能です。

長期運用を支える完全ソリッドステート設計

回転灯部分はモーター駆動ではなく、LEDの点灯制御による疑似回転方式を採用しています。機械的な摩耗部分がないため故障のリスクが極めて低く、長期間にわたって安定した視認性を維持。メンテナンスコストの低減に寄与します。

IP55相当の防雨構造で屋外設置に対応

屋外の過酷な環境にも耐えうるIP55相当の保護等級を確保。雨が直接かかる場所でも設置が可能（正方向取付時）で、外周警戒や屋外資材置場のセキュリティとして高い信頼性を発揮します。

詳細な自己診断と異常報知機能

登録された各送信機の電池切れや、定期送信が途絶えたことによる異常を自動検知。状態表示灯の点滅パターンや報知音で異常の内容を知らせるため、システムの不備を未然に防ぎ、常に正常な警戒状態を維持できます。

    選定時に評価したい強み
    最大105dBの破壊力： 圧倒的な音量調整幅で、静かなオフィスから騒音の激しい工事現場まで対応。
最大60台登録： 1台の受信機に多数のセンサーを登録でき、システム拡張性が高い。
アンサーバック対応： リモコン操作の結果を耳と光で確認できる安心の双方向設計。
メンテナンス性： モーターレスLED回転灯により、物理故障の不安を大幅に軽減。



施工・設置ガイド

設置の際は、本来の防水性能と電波性能を発揮させるため、以下の点にご注意ください。特に屋外設置では「正方向（直立）」での取り付けが必須となります。横向きや逆さまでの屋外設置は故障の原因となります。

確認項目	この製品での考え方
取付方向	屋外は「正方向」のみ。屋内のみ横向き・逆さま可（ただしスピーカー上向き厳禁）。
電源配線	AC100V直結。万が一の故障時に上位系統を守るため、1Aヒューズの直列挿入を推奨。
電波干渉対策	DCモーター式のベル（有線）とは3m以上離すこと。ノイズによる受信障害を防ぎます。
周波数設定	送信機側と本機内部のDIPスイッチB-3,4の設定を必ず一致させる。

内部設定（DIPスイッチ）

運用開始前に本体内部のスイッチ設定が必要です。主要な設定項目は以下の通りです。

スイッチ	項目	設定内容
スイッチA-1	用途切替	OFF：シングルステーション（単独） / ON：コントローラ連動
スイッチA-6	点灯モード	OFF：回転（疑似回転） / ON：点滅（ストロボ）
スイッチB-5,6	警報音選択	S1（ピーピー）からS4（緊急事態発生音声）まで選択可能
スイッチB-7,8	タイマー時間	警報鳴動時間を 10秒 / 30秒 / 2分 / 5分から選択

製品仕様

項目	内容
品名	音声・回転灯付き受信機（4周波切替／双方向無線対応型）
品番	RXTF-40
電源入力	AC100V 50／60Hz
消費電力	11W
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW
空中線	ヘリカルアンテナ（内蔵）
受信可能距離	約100m（見通し距離）
フラッシュ出力	閃光色：赤色（高輝度LED×32個）周期：回転時約150回／分、点滅時約240回／分警備移行時約0.2秒1回点灯 / 解除移行時 0.6秒間2回点滅 / メモリー表示時約3秒ごとに点灯
サイレン出力	音量：無音〜105dB（ボリューム可変）警報パターン：4種類（音声2種、警報音2種）
状態表示灯	赤色点灯：警備状態 / 緑色点灯：解除状態赤色点滅：受信レベル低下警告 / 緑色点滅：電池切れ・定期送信異常報知
登録可能台数	最大60台
警報メモリー動作	警報動作後、約3秒ごとのフラッシュ点灯で通知。解除時に音声ガイダンスあり。
使用可能周囲温度	－10℃〜＋50℃（結露・氷結なきこと）
配線接続	リード線式（約1m）
設置場所	屋外・屋内（防雨構造 IP55相当）
質量	約1,950g
外観	本体：樹脂（グレー） / グローブ：樹脂（レッド）

FAQ

Q：屋外に設置しても大丈夫ですか？ A：はい、IP55相当の防雨構造ですので屋外設置が可能です。ただし、必ずグローブを上にした「正方向」で取り付けてください。

Q：最大で何台の送信機を登録できますか？ A：最大60台までの送信機（センサーやリモコン）を登録して運用することが可能です。

Q：音量の調節はできますか？ A：本体内部の音量ボリュームにより、無音から最大105dBまで無段階で調節が可能です。ただし、警備/解除の報知音は一定音量で固定となります。

Q：無線が届く距離はどのくらいですか？ A：見通し距離で約100mです。障害物がある場合は短くなるため、必要に応じて別売の中継機をご検討ください。

Q：緑色のランプが点滅しているのは故障ですか？ A：故障ではなく、登録されている送信機の「電池切れ」または「定期送信異常（通信途絶）」を知らせるサインです。該当する送信機の点検を行ってください。

Q：音声の内容を変更することはできますか？ A：標準では2種類の音声が内蔵されています。特注対応で音声の書き換えも可能ですので、詳細はお問い合わせください。

Q：回転灯の電球が切れたら交換できますか？ A：本製品は電球ではなくLEDを使用しているため、電球交換の必要はありません。モーターレスの疑似回転方式により高耐久を実現しています。

Q：リモコンで警備を開始したとき、確認する方法はありますか？ A：双方向無線に対応しており、警備開始時に「ピピッ」という報知音とフラッシュ点灯のアンサーバックがあるため、離れた場所からでも確認可能です。

Q：以前使っていた旧型の竹中製センサーは使えますか？ A：426MHz帯の小電力セキュリティシステムであれば使用可能です。旧型が周波数固定タイプの場合は、本機側を「F1」周波数に設定してください。

Q：取り付けに資格は必要ですか？ A：AC100Vの電源接続工事を伴うため、電気工事士による施工を推奨いたします。

定温式熱感知送信機（４周波切替対応型）

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレスセキュリティ定温式熱感知器 4周波切替対応屋内用

TXF-102NRF 定温式熱感知送信機（4周波切替対応型）

周囲温度が60℃に達すると確実に検知し、ワイヤレスで異常を報知。電波干渉に強い4周波切替機能と、約8年の長期電池寿命を兼ね備えた高信頼の熱感知送信機です。

型番： TXF-102NRF
検知方式： 定温式（特種60℃ヘッド）
無線仕様： 426MHz帯（4周波切替）
電源： 専用リチウム電池 or DC5〜15V
電池寿命： 約8年（常温時）
設置場所： 屋内（天井・壁面）

資料ダウンロード

この製品が向いている用途

厨房やボイラー室など、一時的な温度変化が激しい場所の火災監視
配線工事が困難な既存施設のセキュリティ強化
多数の送信機を使用する大規模なワイヤレス報知システム
電池交換の頻度を抑えたい高所や保守の難しい現場

導入前に確認したいポイント

消防法上の「自動火災報知設備」としては使用できません
金属面への取り付けや、周囲を金属に囲まれた場所は避けてください
外部電源（DC5〜15V）を使用する場合、電池との併用は厳禁です
受信機側が「4周波対応」でない場合は、F1波のみ使用可能です

特長

4周波切替対応による圧倒的な通信信頼性

無線部に4周波切替対応型を採用。送信機や中継機を多数設置する現場や、近隣の電波干渉が懸念される環境において、チャンネルを切り替えることで電波混信を最小限に抑え、確実な信号伝達を可能にします。

約8年の長期運用を支える省電力設計

付属の専用リチウム電池を使用することで、約8年という圧倒的な長寿命化を実現しました。現行品と比較しても大幅にメンテナンスコストを削減でき、BtoBの現場で求められる「長期安定稼働」に応えます。

誤報に強い「定温式特種60℃ヘッド」採用

局所の周囲温度が60℃に達した際に作動する定温式を採用。温度の上昇率で反応する差動式とは異なり、調理などで一時的に温度が上がるキッチンや、暖房器具付近での不要な発報（誤報）を効果的に防ぎます。

現場を選ばないハイブリッド電源仕様

専用リチウム電池による完全ワイヤレス運用だけでなく、端子台経由での外部電源（DC5〜15V）駆動にも対応。設置環境やシステム設計に応じた柔軟な電源供給の選択が可能です。

施工を容易にするセンサー・送信機一体型構造

熱感知器（ヘッド部）と無線送信機をコンパクトに一体化。取付ベースを用いた3層構造により、天井や壁面への設置がスムーズに行えるほか、複雑な配線工事なしですぐに運用を開始できます。

異常を即座に知らせる高度な自己診断・監視機能

電池電圧の低下を自動検知してLED点滅と信号でお知らせする「電池切れ報知」や、送信機が正常に動作しているかを常時確認する「定期送信（ハートビート）」機能を搭載。万が一の不備を見逃しません。

不正な取り外しを検知するタンパー機能

送信機本体が取付ベースから外されると即座に異常信号を発信する「タンパースイッチ」を内蔵。セキュリティデバイスとしての防犯性もしっかりと確保されています。

    選定時に評価したい強み
    混信対策：4波の周波数選択により、大規模システムでも安定通信が可能。
低コスト保守：8年間の電池寿命により、ランニングコストと保守の手間を劇的に低減。
高い環境適応性：60℃定温感知により、熱源のある過酷な環境でも正確な検知を実現。
優れた施工性：完全ワイヤレス対応で、配線困難な場所でも美観を損ねず設置可能。



施工・設置ガイド

【重要：電源設定について】
電池駆動時はスイッチを「電池」に、外部電源使用時は「外部電源」に切り替えてください。これらを誤ったり、電池を入れたまま外部電源を接続したりすると、故障や電池の破裂・発火を招く恐れがあります。

工程	作業のポイント
設置場所の選定	見通し100m以内を推奨。鉄筋コンクリートや金属板などの遮蔽物がある場合は、中継機の設置を検討してください。
登録作業	DIPスイッチの「接点入力」を一時的にb接点に切り替えることで、強制的に信号を発信させ、受信機へ学習させることができます。
動作テスト	ヘアードライヤー（約1000W）を5〜10cm離して温風を当て、約40秒以内で発報することを確認してください。ライターでのあぶりは厳禁です。

製品仕様

項目	内容
品名	定温式熱感知送信機（4周波切替対応型）
品番	TXF-102NRF
検出方式	定温式
種類	特種60℃ヘッド
電源	専用リチウム電池：CR17450E-R-2-CN（DC3V）または、外部電源：DC5 〜 15V　35mA ※電源の同時併用はできません
電池寿命	約8年（常温時・1日100回送信として） ※電池寿命は目安であり、保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW 以下
空中線	内蔵型アンテナ
電波到達距離	約100m（見通し距離）
表示灯	送信時…赤色LED点灯 / 電池切れ時…赤色LED点滅（約5秒に1回）
配線接続	端子式（外部電源入力、接点入力、タンパー出力）
使用可能周囲温度	－10℃ 〜＋50℃（0℃以下または＋40℃以上では電池機能が低下する場合あり）
設置場所	屋内（天井・壁面）
付帯機能	電源切替機能、ワンショット送信／繰り返し送信切替、ランダム／1回送信切替、接点入力切替、送信周波数切替、電池切れ報知、定期送信機能、本体タンパー機能
質量	約280g（専用電池含む）
外観	送信機部：樹脂（ホワイト） / 熱感知器部：樹脂・金属（ホワイト）
外形寸法	Φ120mm × 高さ80mm（取付ベース部：Φ102mm）

FAQ

消防署に届け出る火災報知器として使用できますか？いいえ。本機は独自のセキュリティシステムや報知システム用であり、消防法で設置が義務付けられている「自動火災報知設備」としては使用できません。

4周波切替機能のメリットは何ですか？同じエリア内で複数のワイヤレス機器を使用する場合、チャンネルを分けることで電波の重なり（混信）を防ぎ、システムの信頼性を高めることができます。

電池交換のタイミングはどうやってわかりますか？本体の表示灯（赤色LED）が約5秒に1回点滅を始めます。また、受信機側でも「電池切れ信号」を受信して警告が出るようになっています。

外部電源と電池を同時に使って停電対策にできますか？絶対に避けてください。外部電源と電池を併用すると、電池の破裂や発火の原因となり非常に危険です。どちらか一方の電源のみを使用してください。

熱感知器部分のテストにライターを使ってもいいですか？厳禁です。直接の炎は樹脂パーツを溶かし、センサーを修復不可能なレベルで破損させます。必ずヘアードライヤーの温風でテストしてください。

電波が届かない場合はどうすればいいですか？別売の中継機を設置することで、電波をリレーして距離を延ばすことが可能です。また、金属物の影にならないよう設置位置を調整してください。

屋外の軒下などで使用できますか？本機は屋内専用です。雨水や湿気は内部基板の故障の原因となるため、屋外環境での使用はできません。

取付ベースの配線用ノックアウトはどこにありますか？側面に3ヶ所あります。底面中央にもありますが、本機の構造上使用できないため、配線は必ず側面のノックアウトを利用してください。

登録作業で「b接点」に切り替えるのはなぜですか？本機を「b接点」モードに切り替えて電池を接続すると、センサーが働いた状態と同じ擬似信号を即座に送信できるため、受信機の学習登録が容易になります。登録後は必ず「a接点」に戻してください。

専用リチウム電池の型番は何ですか？「CR17450E-R-2-CN（DC3V）」です。メーカー指定の専用電池以外は使用しないでください。

差動式熱感知送信機（４周波切替対応型）

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレスセンサー熱感知器 426MHz帯小電力

TXF-102NRD 差動式熱感知送信機（４周波切替対応型）

急激な温度上昇を検知する「差動式熱感知器」と、長距離通信が可能な「4周波切替対応型送信機」を一体化した、高信頼の小電力ワイヤレスセンサーです。

型番： TXF-102NRD
方式： 差動式（1種ヘッド）
無線仕様： 426MHz帯小電力セキュリティシステム（4波切替対応）
主な用途： 火災初期の急激な温度上昇の検知、自主防災、施設監視
設置場所： 屋内専用（天井・壁面）
電源： 専用リチウム電池（約8年寿命）または外部電源DC5〜15V

資料ダウンロード

この製品が向いている用途

倉庫・工場・オフィスの自主防災監視
火災初期の急激な熱変化の早期発見
配線困難な場所へのセンサー増設
既存の小電力ワイヤレス受信機との連携

導入前に確認したいポイント

消防法上の「自動火災報知設備」ではありません
見通し100m以上の距離には中継機の検討が必要
取付面が金属の場合は電波到達距離が低下します
電池運用か外部電源運用かを選択（併用不可）

特長

4周波切替対応による高い信頼性

無線部に4周波切替対応型を採用。送信機や中継機を多数使用する現場において、周波数を分散させることで電波混信を最小限に抑え、ワイヤレスシステム全体の信頼性を大幅に向上させます。

誤報を抑える「差動式」感知テクノロジー

周囲温度が一定に達するのを待つのではなく、「急激な温度変化率」を検知する差動式（1種ヘッド）を採用。緩やかな温度変化には反応しないため、環境変化による誤報を抑えつつ、火災による急激な温度上昇をいち早く捉えます。

約8年の驚異的な電池長寿命

省電力設計の追求により、付属の専用リチウム電池で約8年の長寿命を実現。メンテナンス工数を大幅に削減し、長期的なランニングコストを抑えることが可能です。（※常温時、1日100回送信の場合の目安値）

広域をカバーする長距離ワイヤレス通信

障害物への回折性が高い426MHz帯の電波を使用。見通し距離で約100mの長距離送信を実現しており、大規模な倉庫や工場においても安定した通信環境を構築できます。必要に応じて中継機を追加することで、さらなる広域警戒も可能です。

死活監視を支える「定期送信機能」

発報がない待機時でも、内部タイマーにより定期的に状態信号を受信機へ送信。万が一の故障や電池切れ、第三者による破壊などで信号が途絶えた場合には受信機側で異常を検知できる、高度な自己診断機能を備えています。

運用を停止させない「電池切れ報知機能」

電圧が低下すると、本体のLEDが点滅して現場での視認性を高めると同時に、受信機へ電池切れ信号を送信。完全に動作が停止する前に計画的な電池交換を促し、システムのダウンタイムを防ぎます。

柔軟な「電源選択」と「施工性」

配線不要な「専用リチウム電池駆動」と、常時給電が可能な「外部電源（DC5〜15V）駆動」の2パターンを選択可能。取付ベースは標準的な配線ピッチ（83.5 P.C.D / 66.7 P.C.D）に対応しており、既設のリプレイスもスムーズです。

強固な「本体タンパー」による自己防衛

送信機本体が取付ベースから不正に取り外されたり、筐体がこじ開けられたりした場合、即座に異常信号を送信。システムの無効化を防ぐ高いセキュリティ性を確保しています。

    選定時に評価したい強み
    混信対策： 4波切替により大規模システムでも安定稼働
長寿命： 約8年の電池寿命で交換の手間を大幅に軽減
高精度： 差動式1種ヘッドによる確実な火災検知
多機能： 定期送信、電池切れ報知、タンパーなど充実の監視機能



施工・設置ガイド

本機を適切に運用いただくための施工およびテスト手順です。無線機器の特性を考慮した設置が必要です。

確認項目	この製品での考え方
取付場所	屋内専用。金属板やスチール什器の直近、アルミ箔付断熱材の近くは避けてください。
電源設定	電池使用時は内部スイッチを【電池】に、外部電源時は【外部電源】に設定。併用は故障の原因です。
動作テスト	1000W程度のドライヤーを使用し、5〜10cm離して温風を当てます。ライター等の火気は厳禁です。
登録作業	受信機の至近距離（1m以内）で、DIPスイッチ3番を一時的にb接点に切り替えて送信させ登録します。

製品仕様

項目	内容
品名	差動式熱感知送信機（4周波切替対応型）
品番	TXF-102NRD
検出方式	差動式
種類	1種ヘッド
電源	専用リチウム電池：CR17450E-R-2-CN（DC3V）または、外部電源：DC5 〜 15V　35mA ※ 電源の同時併用はできません
電池寿命	約8年（常温時、目安であり保証値ではありません）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW 以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯	送信時：点灯 / 電池切れ時：点滅（赤色LED） ※ 感知器（ヘッド）の表示灯は点灯しません
配線接続	端子式
使用可能周囲温度	－10℃ 〜＋50℃ （0℃以下または＋40℃以上では電池機能が低下する場合があります）
設置場所	屋内（天井・壁面）
付帯機能	電源切替機能、ワンショット送信／繰り返し送信切替、ランダム／1回送信切替、接点入力切替、送信周波数切替、電池切れ報知機能、定期送信機能、本体タンパー機能
質量	約320g（電池含む）
外観	送信機：樹脂（ホワイト）、熱感知器：樹脂・金属（ホワイト）
外形寸法	ベース外径：φ120mm / φ104mm、全高：69.5mm

FAQ

Q：消防署への申請が必要な火災報知設備として使用できますか？ A：いいえ、本機は消防法で定められた自動火災報知設備の代替品ではありません。あくまで自主防災や防犯システムの一環として使用する機器です。

Q：電池寿命が8年とありますが、どのような条件ですか？ A：常温環境下で、1日100回送信（警報・定期送信含む）を行った場合の目安です。環境温度が極端に低い、または高い場所では寿命が短くなることがあります。

Q：電池と外部電源をバックアップ用として同時に接続しても良いですか？ A：いいえ、絶対に併用しないでください。基板の焼損や電池の破裂、発火を招く恐れがあります。必ずどちらか一方の設定で使用してください。

Q：4周波切替対応とは何ですか？ A：電波のチャンネルを4つの中から選択できる機能です。近隣で同様のシステムが稼働している場合や、同じ現場で多数の送信機を使う場合の電波混信を避けることができます。

Q：動作テストはどのように行えば良いですか？ A：家庭用ドライヤーの温風を5〜10cm離した位置から当ててください。40秒程度で発報します。ライターの火などを直接当てることは、機器が溶融・故障するため厳禁です。

Q：電池が切れた場合、受信機側で分かりますか？ A：はい、電池電圧が低下するとパケット内に「電池切れ信号」を載せて送信します。受信機側でどの送信機の電池が消耗しているかを特定可能です。

Q：電波が届かない場合はどうすれば良いですか？ A：別売の中継機を設置してください。また、取付面が鉄板などの金属である場合は、少し離して設置するだけで改善することがあります。

Q：熱感知器（ヘッド部分）のランプが光りません。 A：本製品の仕様として、感知器ヘッドのLEDは点灯しません。発報状態は送信機本体側の赤色LEDの点灯で確認してください。

Q：定期送信機能とはどのような機能ですか？ A：センサーが作動していない時でも、一定時間おきに「自分は正常に動いている」という信号を送る機能です。受信機側で通信途絶を監視できるため、故障の早期発見に繋がります。

Q：屋根のある屋外や半屋外で使用できますか？ A：いいえ、屋内専用です。湿気や結露、埃などにより内部基板が劣化する恐れがあるため、屋外環境での使用は避けてください。

丸形接点入力送信機（４周波切替対応型）

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）接点入力送信機 426MHz帯小電力セキュリティ 4周波切替対応屋内用

TXF-102NR 丸形接点入力送信機（4周波切替対応型）

TXF-102NRは、あらゆる有線センサーの接点信号をワイヤレス化し、受信機へ確実に伝達する高信頼性の接点入力送信機です。4周波切替テクノロジーにより電波混信を劇的に低減し、電池駆動で約8年の長寿命運用を可能にします。

型番： TXF-102NR
製品種別： 丸形接点入力送信機（4周波切替対応型）
通信方式： 426MHz帯小電力セキュリティ無線（4周波選択式）
電源： 専用リチウム電池（付属）または外部電源（DC5〜15V）
主な特長： 混信防止機能、電池寿命約8年、各種異常報知機能搭載

資料ダウンロード

この製品が向いている用途

有線センサー（マグネット等）の無線化
火災報知器の移報接点転送
既設警報システムのワイヤレス拡張
配線困難な場所へのセンサー設置

導入前に確認したいポイント

屋内専用（防水性なし）
電池と外部電源の併用は絶対禁止
センサーとの配線距離は20m以内
見通し通信距離は約100m

特長

インテリジェント4周波切替テクノロジー

F1からF4まで4種類の周波数を物理スイッチで任意に選択可能です。多数のワイヤレス機器が導入される大規模施設においても、電波環境に合わせてチャンネルをシフトすることで、混信による信号欠落を回避し、安定した通信品質を維持できます。

メンテナンス負担を軽減する約8年の電池寿命

超低消費電力設計により、専用リチウム電池1本で約8年という驚異的な電池寿命を実現しました（1日100回送信、常温時）。頻繁な電池交換が不要になるため、高い場所に設置した場合でもメンテナンスコストを大幅に抑制できます。

現場を選ばないデュアルパワーオプション

電源確保が困難な場所では「専用電池駆動」、メンテナンスフリー化を優先する場所では「外部電源駆動（DC5V〜15V）」と、設置環境に応じて最適な給電方式を選択できます。既存のセキュリティ電源を有効活用することも可能です。

フェールセーフを支える3つのステータス監視機能

単なる警報送信だけでなく、機器の健全性を常時監視します。本体カバーが開けられた際の「タンパー報知」、電池残量低下を知らせる「電池切れ報知」、生存確認を定期的に行う「定期送信（ハートビート）」により、万が一の故障や妨害も見逃しません。

トラフィックを最適化する規制送信機能

人通りの多いエントランス等での頻繁な検知に対し、一度発報した後の再送信を一定時間（2分/5分/15分）制限する機能を搭載。通信帯域の混雑を防ぎ、無駄な電池消耗を最小限に抑えることが可能です。

多彩な入力・送信モード切替

接続するセンサーに合わせて、a接点/b接点の切替はもちろん、発報時のみ送る「パッシブモード」と、復旧まで監視する「接点モード」の選択が可能です。さらに送信回数もワンショット/繰り返しを選択でき、現場の論理に合わせた設定が行えます。

特定センサーへの電源供給にも対応

電池駆動時、端子台からDC3Vを出力することが可能です。これにより、ガラス破壊センサー（GS-04）など、特定の低消費電力センサーへ本機から給電でき、センサー側の電源工事を簡略化できます。

意匠を損なわない丸形デザイン

天井面や壁面に設置しても違和感のない丸形の外観形状を採用。火災感知器のようなデザインのため、オフィスや店舗、公共施設などの美しいインテリアを損なうことなく設置いただけます。

    選定時に評価したい強み
    信頼性： 4周波切替と定期送信による死活監視で「つながらない」リスクを徹底排除
コスト： 8年の電池寿命により、長期運用におけるトータルコスト（TCO）が極めて低い
柔軟性： 外部電源対応と各種スイッチ設定により、ほぼ全ての有線接点センサーに対応可能
施工性： 既存のベース分離構造と端子台方式により、現場での結線と取付がスムーズ



【重要：電源に関する警告】
電池駆動と外部電源駆動の併用はハードウェア損傷を招くため「絶対禁止」です。外部電源を使用する場合は、必ず内部の電池コネクタを抜去してください。

LED表示パターン

表示状態	ステータス	内容・処置
消灯	スタンバイ	正常な待機状態です。
一瞬点灯（赤）	電波送信時	警報・タンパー・定期送信のいずれかが正常に送信されました。
5秒に1回点滅（赤）	電池切れ警告	電圧が低下しています。早急に専用電池に交換してください。

内部設定（DIPスイッチ）詳細

SW番号	機能	OFF（初期）	ON
SW1	送信モード1	ワンショット（1回）	繰り返し（20秒周期）
SW2	送信モード2	ランダム（2パケット）	1回（1パケット）
SW3	接点入力切替	b接点 (N.C.)	a接点 (N.O.)
SW4	送信機タイプ	接点（復旧信号あり）	パッシブ（復旧信号なし）
SW5・6	規制送信	OFF/OFF:なし, ON/OFF:2分, OFF/ON:5分, ON/ON:15分
SW7・8	周波数切替	OFF/OFF:F1, ON/OFF:F2, OFF/ON:F3, ON/ON:F4

製品仕様

項目	内容
品名 / 品番	丸型接点入力送信機（4周波切替対応型） / TXF-102NR
電源	専用リチウム電池：CR17450E-R-2-CN（DC3V）または、外部電源：DC5 〜 15V 35mA
電池寿命	約8年（1日 100回送信、常温時） ※保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 / 空中線	10mW以下 / 筐体内蔵型
電波到達距離	約100m（見通し距離）
接点入力	無電圧接点 1回路（a接点／b接点切替式） ※配線距離20m以内
タンパー入力	無電圧接点 1回路（b接点）
電源出力	DC3V（電池使用時、特定センサー駆動用）
表示灯	送信時：点灯 / 電池切れ時：点滅（赤色LED）
配線接続方式	端子式
使用可能周囲温度	－10℃ 〜＋50℃（結露なきこと）
設置場所	屋内（天井・壁面）
付帯機能	電源切替、送信モード切替、入力切替、送信機タイプ切替、規制送信、周波数切替、電池切れ報知、定期送信、本体タンパー
質量 / 外観	約160g（電池含む） / 樹脂（ホワイト）
外形寸法	直径 120mm × 高さ 24mm

FAQ

Q：電池寿命は本当に8年も持ちますか？ A：はい、常温環境で1日100回程度の送信であれば、計算上は約8年の寿命を維持できるよう設計されています。ただし、極端な低温環境や、送信モードを「繰り返し送信」に設定した場合は短くなります。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防滴・防水性能は備えていないため、屋外や湿気の多い場所、結露が発生する場所での使用は避けてください。

Q：電池と外部電源を併用してバックアップにできますか？ A：絶対に併用しないでください。逆電流による電池の破裂や故障の原因となります。外部電源を使用する際は必ず電池を外してください。

Q：センサーとの配線距離に制限はありますか？ A：ノイズによる誤動作を防ぐため、センサーとの配線距離は20m以内としてください。

Q：4周波切替はどのように設定しますか？ A：基板上の8極DIPスイッチのSW7とSW8を組み合わせることでF1〜F4を選択できます。受信機側の設定と必ず一致させてください。

Q：定期送信機能とは何ですか？ A：一定周期で自動的に生存信号を送る機能です。受信機側でこの信号を監視することで、送信機の故障や持ち去り、電波遮断を早期に検知できます。

Q：規制送信を設定するメリットは何ですか？ A：人通りの激しい場所などで検知のたびに送信すると、電波混信や電池消耗を招きます。規制時間を設けることで、不要なパケット送信を抑制し、システム全体の安定性を高められます。

Q：古い受信機（4周波非対応）でも使えますか？ A：はい、周波数設定を「F1（工場出荷時設定）」に設定することで、従来の426MHz帯受信機との通信が可能です。

Q：ガラス破壊センサーGS-04を接続できますか？ A：可能です。電池駆動時に限り、本機の電源端子からGS-04へ電源を供給できます。その際はDIPスイッチを特定の構成（a接点設定等）にする必要があります。

Q：LEDが5秒おきに点滅し始めました。どうすればよいですか？ A：電池切れの警告表示です。速やかに専用リチウム電池（CR17450E-R-2-CN）を新しいものと交換してください。

防水型接点入力送信機（４周波切替対応型）

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）防水型接点入力送信機 4周波切替対応 IP67防水屋外・屋内対応

TXF-102NWR 防水型接点入力送信機（４周波切替対応型）

屋外の各種センサーやスイッチの接点信号をワイヤレス化し、受信機へ確実に伝達する高性能送信機です。4周波切替機能により電波混信を最小限に抑え、過酷な環境下でも長期間の安定運用を可能にします。

型番： TXF-102NWR
製品名： 防水型接点入力送信機（４周波切替対応型）
方式： 小電力セキュリティシステム（426MHz帯）
主な用途： 各種センサーの無線化、非常通報ボタンの屋外設置、侵入監視システム
対応環境： 屋内・屋外（IP67相当・日常生活防水構造）
電源仕様： 専用リチウム電池（約8年寿命）または外部電源（DC5〜15V）

資料ダウンロード

この製品が向いている用途

屋外センサーの信号を配線困難な場所へ飛ばしたい場合
浴室やプールサイドなど水がかかる場所への押しボタン設置
多数の無線機器が密集するエリアでの混信対策
電池交換の手間を減らしたい長期運用現場

導入前に確認したいポイント

見通し到達距離は約100mです（遮蔽物に注意）
受信機側が「4周波対応型」か確認してください
センサーとの配線距離は20m以内にする必要があります
外部電源使用時は電池との併用が不可となります

特長

無線部は「4周波切替対応型」へ進化

従来の防水型接点入力送信機から無線部を改良し、4種類の周波数から選択して切り替えられるようになりました。送信機や中継機を多数使用する現場において、電波の重なりによる混信を大幅に軽減し、システムの信頼性を向上させます。

付属電池で約8年の長寿命化を実現

専用リチウム電池（CR17450E-R-2-CN）を採用することで、1日100回の送信でも約8年間という驚異的な電池寿命を実現しました。メンテナンスコストの削減だけでなく、高頻度で使用される環境でも安心して導入いただけます。

屋外設置を可能にするIP67相当の防水性能

日常生活防水構造（IP67相当）を採用しており、屋外や浴室といった水の影響を受けやすい場所でも使用可能です。堅牢な設計により、厳しい環境下での接点信号伝送を支えます。

柔軟な送信パターン設定機能

警報信号の送信方法を、入力復旧まで繰り返す「繰り返し送信」か、1回のみの「ワンショット送信」から選択可能です。さらに、電波の衝突を防ぐための「ランダム送信」設定も搭載しており、現場のニーズに合わせた細かな運用が可能です。

送信機タイプの切替で多様なセンサーに対応

接点入力端子に接続する機器に合わせて、「接点（警報と復旧を送信）」または「パッシブ（警報のみ送信）」を切り替えられます。マグネットスイッチから人感センサーまで、幅広いデバイスの無線化に対応します。

電池低下や異常を知らせる3つの安心報知

「タンパー（カバー外し検知）」「電池切れ報知」「定期送信（故障・盗難監視）」の3種類の異常信号を受信機に送信します。トラブルを未然に防ぎ、常に正常な監視状態を維持するための自己診断機能が充実しています。

電池と外部電源の選択が可能な2電源方式

標準の電池駆動に加え、DC5〜15Vの外部電源供給にも対応しています。設置場所の電源環境に応じて最適な給電方法を選択できるため、施工の自由度が広がります。

過剰送信を抑える規制送信機能

発報頻度の高い場所に設置する場合、送信間隔（2分・5分・15分）を規制する設定が可能です。不必要な送信を抑制することで、電池の消耗を防ぎ、同一エリア内の無線通信への負担を軽減します。

    選定時に評価したい強み
    混信回避： 4波切替により無線トラブルを論理的に回避可能
メンテナンス性： 約8年の電池寿命により運用管理の負担を極小化
耐環境性： IP67防水で設置場所を選ばない万能設計
施工性： 端子式接続とノックアウト穴設計によりスムーズな配線が可能



施工・設置ガイド

設置前に必ず受信機（または中継機）への登録が必要です。電波到達距離は周囲の壁面素材や金属物の有無に左右されるため、本固定前に実際の場所で動作確認を行ってください。

確認項目	この製品での考え方
配線処理	1本の丸型コードを推奨。複数本配線の場合は必ずコーキング処理を行ってください。
設置高さ	アンテナを内蔵しているため、周囲に金属板がない場所に設置することで感度が安定します。
電源設定	基板上の「電源入力切替スイッチ」を電池または外部電源の正しい方に設定してください。

製品仕様

項目	内容
品名	防水型接点入力送信機（4周波切替対応型）
品番	TXF-102NWR
電源	専用リチウム電池：CR17450E-R-2-CN（DC3V）、または外部電源：DC5〜15V 35mA
電池寿命	約8年（1日100回送信、常温時における目安）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 / 空中線	10mW以下 / 内蔵型
電波到達距離	約100m（見通し距離）
接点入力	無電圧接点 1回路（a接点 / b接点切替式） ※配線距離20m以内
タンパー入力	無電圧接点タンパー 1回路（b接点）
電源出力	DC3V（電池使用時）
表示灯	送信時：点灯、電池切れ時：点滅（赤色LED）
使用可能周囲温度	-10℃〜＋50℃（結露・氷結なきこと）
防水構造	日常生活防水（IP67相当）
付帯機能	電源切替、送信パターン切替、送信機タイプ切替、規制送信切替、周波数切替、異常報知、定期送信
外形寸法	直径約108mm × 奥行 34.5mm
質量	約160g（電池含む）

FAQ

Q：電池寿命はどのくらいですか？ A：付属の専用リチウム電池で約8年です（常温時、1日100回送信の目安）。使用環境や送信頻度により変動します。

Q：屋外にそのまま設置しても大丈夫ですか？ A：IP67相当の防水構造ですので、雨のかかる屋外でも設置可能です。ただし水中や激しい水しぶきが常に当たる場所は避けてください。

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。壁や障害物がある場合は短くなるため、必要に応じて中継機をご検討ください。

Q：4周波切替とは何のためにありますか？ A：近隣で他のワイヤレスシステムが稼働している場合や、多台数設置時の電波干渉（混信）を避けるために周波数を分けることができます。

Q：接続できるセンサーの種類に制限はありますか？ A：無電圧接点出力（a接点またはb接点）を持つセンサーであれば接続可能です。接点出力時間が0.5秒以上のものを使用してください。

Q：電池切れはどうやってわかりますか？ A：本体の赤色LEDが約5秒に1回点滅するほか、受信機にも電池切れ信号を送信して通知します。

Q：外部電源（DC12V等）で動かすことはできますか？ A：はい、DC5〜15Vの外部電源に対応しています。その際は必ず電池を取り外して使用してください。

Q：センサーとの配線はどのくらい伸ばせますか？ A：配線距離は20m以内で接続してください。

Q：定期送信機能とは何ですか？ A：故障や盗難、電波遮断などを検知するために、定期的にチェック信号を送る機能です。システムの死活監視に役立ちます。

Q：登録後の設定変更は可能ですか？ A：送信機タイプの切り替え（接点⇔パッシブ）を行った場合は、受信機側での再登録が必要になります。

パッシブセンサ送信機

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーワイヤレス送信機屋外・屋内両用

TX-103(BL) パッシブセンサ送信機

配線工事不要で設置可能な、屋外・屋内両用の高精度ワイヤレス人感センサーです。

人体から放射される熱線を検知し、見通し約100mの距離まで警報信号を送信します。4種類の検知エリアを1台でカバーする可変構造と、厳しい屋外環境でも誤報を抑えるフィルター技術を搭載した、法人向けセキュリティシステムのスタンダードモデルです。

型番： TX-103(BL)（ブラック）
検知方式： パッシブインフラレッド（PIR）方式
電源： DC9V（推奨：リチウム電池 U9VL）
通信距離： 約100m（見通し距離）
防滴性能： IP43相当（縦付け設置時）

資料ダウンロード

この製品が向いている用途

資材置き場や工事現場の侵入監視
店舗シャッター前や出入り口の警戒
既存建物の配線が困難な場所への追加防犯
駐車場や通用口の来客報知・防犯
外壁沿いの窓やベランダの線警戒

導入前に確認したいポイント

受信機までの距離（見通し100m以内か）
設置方向（屋外なら縦付けが必須）
電池交換のメンテナンス性（取付高さ）
エリア内に動く植物や小動物がいないか
直射日光がレンズに直接当たらないか

特長

配線不要の完全ワイヤレスシステム

小電力セキュリティシステムの無線設備として設計されており、電源供給と信号伝達をすべてワイヤレス化。面倒な配線工事が一切不要なため、後付け設置や一時的な仮設現場でもコストを抑えて導入可能です。

4パターンの検知エリアを自由に構築

レンズの交換と本体の調整により、「ワイド」「カーテン」「ロング」「横付けカーテン」の4種類のエリアを1台で選択可能。10mの広範囲面警戒から、20mの長距離線警戒まで、設置場所の形状に最適なガードレールを構築できます。

屋外設置を可能にする「防雨構造（IP43）」

縦付け設置時にはIP43相当の防雨構造となり、雨の当たる屋外壁面やポールへの設置に対応します。ハウジングは耐候性に優れ、厳しい環境下でも長期間の運用をサポートします。

太陽光の影響を抑える専用フィルター付属

屋外設置時の天敵である太陽光の乱反射やヘッドライトの影響を最小限に抑えるため、光学フィルターを標準装備。パッシブセンサー特有の環境誤報を物理的に低減し、信頼性の高い検知を実現しています。

バッテリー消費を抑える「動作禁止タイマー」

頻繁に人が通過する場所での無駄な送信を抑制するため、一度検知すると約1分間送信を休止するバッテリーセーブ機能を搭載。1日100回の送信でも約2年の長寿命を実現しています。

定期送信機能による通信異常監視

機器が正常に動作しているか、または電波が届く状態にあるかを常に監視する定期送信機能を搭載。万が一の故障や電波障害、機器の盗難に対しても受信機側で異常を察知できるため、プロ仕様の防犯運用が可能です。

電池切れを逃さない自己診断機能

電池電圧が低下すると、本体のLEDが点滅して知らせるだけでなく、受信機へ「電池切れ信号」を送信。メンテナンスのタイミングを正確に把握できるため、システムダウンを未然に防ぐことができます。

施工性を高める±90°の回転調整機構

センサーケース部は左右±90°の範囲で5°ピッチの回転調整が可能です。取付土台の角度に縛られず、狙いたい警戒ポイントへ正確にエリアを向けることができる高い施工性を備えています。

    選定時に評価したい強み
    高い汎用性： 1台でワイドからロングまでエリアを使い分けられるため、在庫管理が容易。
信頼の検知精度： PIR方式に最適化されたレンズ設計とアナログ感度調整ボリュームを搭載。
長寿命設計： 市販の9V電池が使用でき、低消費電流設計によりメンテナンス頻度を低減。
プロ仕様： 定期送信やシリアルNo.管理など、業務用の厳しい防犯基準をクリア。



施工・設置ガイド

本製品の性能を最大限に発揮させるため、設置姿勢と防水性能の関係に注意してください。屋外では「縦付け」が必須条件となります。

設置方式	防水性能	取付高さ	主なエリアパターン
縦付け（推奨）	防雨構造（IP43相当）	0.8m 〜 1.5m	ワイド(10m) / カーテン(10m) / ロング(20m)
横付け（半屋外）	非防雨（軒下限定）	3m以内	カーテン(3m)

製品仕様

項目	内容
品名	パッシブセンサ送信機
品番	TX-103(BL)
検知方式	パッシブインフラレッド方式
検知エリア（可変マルチエリア）	○縦付け時：ワイド（5対）最長部10m、カーテン（5対）最長部10m、ロング（1対）最長部20m（いずれか設定） ○横付け時：カーテン（5対）最長部3m
電源	リチウム電池U9VL (DC9V) またはアルカリ電池 (6LR61)
電池寿命	約2年（リチウム電池使用・常温・1日100回送信時） ※アルカリ電池使用時は約1年
検知出力（送信信号）	タイマーOFF時：約1秒送信＋5秒休止タイマーON時：約1秒（ワンショット）※検知後約1分間（リトリガ）は入力受付停止
動作表示灯	赤色LED（動作表示灯ON時に検知時間と同期して点灯）
付加機能	電池切れ報知（検知時・定期送信時）、定期送信機能（生存監視）
調整ボリューム	感度：30〜170%（中点時100%）
設定スイッチ	動作表示灯 ON-OFF切替、動作禁止タイマー ON-OFF切替
使用周波数帯（出力）	426MHz帯（小電力セキュリティシステムの無線設備・10mW以下）
空中線	内蔵型
電波到達距離	約100m（見通し距離）
使用温度範囲	－10℃ 〜＋50℃（※電池性能への影響を考慮）
設置場所	○縦付け：屋外/屋内（壁面・ポール）IP43相当 ○横付け：半屋外/屋内（壁面・天井）非防雨構造
質量	約250g（電池含む）
外観	本体・カバー：樹脂（ブラック）

FAQ

Q：屋外に設置する場合の注意点はありますか？ A：必ず「縦付け」で設置してください。横付けにすると防雨構造にならないため、故障の原因となります。また、誤報を防ぐためエリアを水平より少し下向き（2°〜6°）に調整することをお勧めします。

Q：電池は何を使用すれば良いですか？ A：リチウム電池（U9VL）を推奨しています。アルカリ電池（6LR61）も使用可能ですが、電池寿命が約半分（約1年）に短縮されます。

Q：ガラス越しに人を検知することはできますか？ A：いいえ、パッシブインフラレッド方式はガラスを透過しない熱線を検知するため、ガラス越しでは動作しません。検知エリア内に遮蔽物がないように設置してください。

Q：通信距離はどのくらいですか？ A：見通し距離で約100mです。ただし、間にコンクリート壁や金属板などの障害物がある場合は、距離が短くなる可能性があります。

Q：動作禁止タイマーとはどのような機能ですか？ A：一度検知して送信した後、約1分間は新たな検知・送信を行わない機能です。頻繁に人が通る場所で送信回数を抑え、電池寿命を延ばすために使用します。

Q：センサーの感度は調整できますか？ A：はい、本体内部の感度調整ボリュームで30%〜170%の範囲で無段階調整が可能です。

Q：電池が切れたらどのようにわかりますか？ A：電圧が低下すると本体のLEDが点滅するほか、受信機に電池切れ信号を送信して通知します。

Q：犬や猫でも反応してしまいますか？ A：パッシブセンサーの特性上、小動物も熱源として検知する可能性があります。感度を下げたり、ペットが通過する高さを検知エリアから外すなどの調整が必要です。

Q：検知エリアの形を変えたいのですが。 A：付属の「分割レンズ」または「単レンズ」を付け替えることで、ワイド、カーテン、ロングの3種類（縦付け時）に変更可能です。

Q：定期送信機能は何のためにありますか？ A：センサーが盗まれたり破壊されたり、あるいは強い電波障害で通信できなくなったことを受信機側で把握するために、一定時間ごとに生存信号を送る機能です。

ソーラー電源型赤外線センサ送信機（2段警戒用）

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX 赤外線センサーソーラー電源屋外100m 完全ワイヤレス

TXF-108WP15 ソーラー電源型赤外線センサ送信機（2段警戒用）

電源・信号配線が不要な、完全ワイヤレス運用のためのソーラー駆動式赤外線センサーです。屋外100mの長距離警戒に対応し、2段警戒（上下2組）の構成により、直立歩行だけでなく潜り込みや屈みこんでの侵入も確実に捕捉します。

型番： TXF-108WP15
製品名： ソーラー電源型赤外線センサ送信機（2段警戒用）
警戒方式： 近赤外線ビーム遮断方式（4段ビーム・2段警戒）
警戒距離： 屋外100m以内
電源供給： ソーラーパネル＋専用バッテリー（BA-75）
通信方式： 426MHz帯特定小電力無線

資料ダウンロード

この製品が向いている用途

建設現場や資材置場の仮設セキュリティ
広大な敷地の外周監視（地中埋設困難な場所）
重要施設の屋外境界線警戒
電源確保が難しい山間部や僻地の監視

導入前に確認したいポイント

ソーラーパネルを真南に向けられるか（日照確保）
センサー間に光軸を遮る樹木や雑草がないか
受信機までの電波到達距離（見通し約100m）
設置支柱（単管パイプ等）が揺れない堅牢なものか

特長

屋外100mの長距離警戒と高い感度余裕

警戒距離を屋外100mに拡大。感度余裕100倍、距離余裕10倍のハイパワービーム（4段）を採用しており、霧や豪雨といった視界不良時でも安定した検知性能を維持します。長距離のスパンでも信頼性の高い外周警戒が可能です。

配線工事不要の完全ワイヤレス・ソーラー駆動

投光器・受光器の両方にソーラーユニットを装備。電源工事や信号線の地中埋設が一切不要です。タンパー信号、警報信号、電池切れ信号は無線で送信されるため、設置コストと工期を大幅に短縮できます。

「2段警戒」による確実な侵入捕捉

上下2組のセンサー（TXF-108W構成）を配置することで、警戒ラインを多層化。通常の歩行だけでなく、屈んでの侵入やほふく前進に近い動きも逃さず検知します。死角を最小限に抑えたい重要拠点に最適です。

4周波切替機能で混信を防止

変調周波数を4チャンネルから選択可能。複数のセンサーを同一現場で運用する場合でも、相互干渉や回り込みによる誤動作を物理的に回避し、安定したシステム構築が可能です。

鳥や糞害を防ぐバードストッパー標準装備

ソーラーパネルの天面にバードストッパーを取り付けることで、鳥の飛来を抑制します。パネル表面への糞の付着を防ぎ、長期間にわたって安定した発電効率を維持するための配慮がなされています。

運用を支える3つの異常報知機能

バッテリー電圧低下を知らせる「電池切れ報知」、カバー開放を検知する「タンパー機能」、機器が正常に稼働しているかを監視する「定期送信機能」を搭載。ワイヤレス運用におけるメンテナンスのタイミングを逃しません。

二重変調方式による外乱光耐性

独自の二重変調方式を採用することで、太陽光や車のヘッドライトなどの強力な外乱光に対しても高い識別能力を持ちます。屋外環境特有の誤報要因を徹底的に排除した設計です。

現場での光軸調整をサポートする充実の機能

受光レベルを音程で知らせるサウンドチェック機能や、テスターでの電圧測定による微調整が可能です。上段・下段の個別切り替え設定により、2段警戒特有の複雑な調整もスムーズに行えます。

    選定時に評価したい強み
    施工性： 配線・地中埋設工事が不要で、既存施設や仮設現場へ即導入可能
耐候性： IP43相当の防雨構造と、-10℃〜+50℃の幅広い動作温度に対応
保守性： 約3年のロングライフバッテリー（BA-75）と電圧監視機能
信頼性： 日本国内のセキュリティ現場で実績豊富なTAKEXブランドの検知アルゴリズム



施工・設置ガイド

本製品の性能を最大限に発揮させるため、以下の施工条件を遵守してください。

確認項目	推奨条件・考え方
取付高さ	2段警戒の場合、下段を地上約40cm、上段を地上約90cmに設定します。
パネル方位・角度	必ず「真南」に向け、鉛直から30°の傾斜で固定してください。
光軸調整目標	モニタージャックでのテスター測定値が DC 2.5V 以上になるよう微調整してください。
周辺クリアランス	風で揺れる樹木や雑草が光軸を遮らないよう、成長を見越して伐採・除草してください。

製品仕様

項目	内容
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）［二重変調方式］
警戒距離	屋外100m以内（距離余裕10倍：1000m）
検知応答時間	0.05秒〜0.7秒（ボリュームにて可変）
光軸調整範囲	水平方向：±90° / 垂直方向：±20°
電源（内蔵バッテリー）	専用バッテリー BA-75（小形シール鉛蓄電池6V・7.2Ah）
ソーラーパネル出力	最大8.4V / 最大0.18A（放射照度1kW／㎡時）
無線周波数 / 出力	426MHz帯 4波 / 10mW以下
電波到達距離	約100m（見通し距離）
使用可能周囲温度	－10℃〜＋50℃
防雨性能	IP43相当（屋外設置対応）
質量（赤外線センサー）	投光機：約3,000g（2台計） / 受光器：約3,100g（2台計）
質量（その他）	電源ユニット：約2,600g / ソーラーパネル：約600g
外観材質	センサー：ワインレッド樹脂 / 電源：ブラック樹脂 / パネル：シルバーアルミ

FAQ

Q：バッテリーの交換時期はどのくらいですか？ A：使用環境にもよりますが、概ね約3年が交換の目安です。電圧が低下すると受信機へ電池切れ信号を送信します。

Q：バッテリー交換後に電池切れ報知が消えません。 A：バッテリー交換後、基板上の「送信機リセットスイッチ」を約1秒間長押ししてステータスをクリアしてください。

Q：曇りや雨の日でも充電されますか？ A：はい、放射照度は低下しますが充電自体は行われます。満充電状態であれば数日間無日照でも動作可能な設計です。

Q：隣接する別の無線機と干渉しませんか？ A：送信周波数を4チャンネル（F1〜F4）から選択できるため、物理的にチャンネルを分けることで干渉を回避可能です。

Q：ソーラーパネルとセンサーの間を離して設置できますか？ A：センサー〜電源ユニット間は最大20m以内としてください。パネル〜ユニット間のコード（約9m）は延長禁止です。

Q：1段警戒用（TXF-108）との違いは何ですか？ A：TXF-108Wは「2段警戒用」で、センサーが上下2組セットになっています。より確実な検知を求める場合に適しています。

Q：検知応答時間はどのように設定すべきですか？ A：標準的な歩行検知には0.05秒、飛来物や鳥による誤報が多い現場では0.3秒〜0.7秒に調整することをお勧めします。

Q：ソーラーパネルに雪が積もった場合はどうなりますか？ A：パネルが覆われると発電が止まります。積雪地域では、雪が滑り落ちやすい角度に調整するか、こまめな除雪が必要です。

Q：光軸調整には特別な器具が必要ですか？ A：内蔵の照準機構でも粗調整は可能ですが、正確を期すために市販のテスターで電圧測定を行うことを強く推奨します。

Q：電波が届かない場合はどうすればよいですか？ A：別売のワイヤレス中継機を導入することで、通信距離を延長し、遮蔽物を回避したルート構築が可能です。

ソーラー電源型赤外線センサ送信機（1段警戒用）

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX / 竹中エンジニアリング赤外線センサーソーラー電源ワイヤレス屋外100m

TXF-108P15 ソーラー電源型赤外線センサ送信機（1段警戒用）

電源配線・信号配線を一切不要にした、完全自己完結型の屋外用赤外線センサーです。ソーラー発電とワイヤレス送信を組み合わせることで、従来は困難だった広大な敷地の外周監視や、仮設現場のセキュリティを低コストかつ迅速に構築します。

型番： TXF-108P15
方式： 近赤外線ビーム遮断方式（4段ビーム対向型）
警戒距離： 屋外100m以内
電源： ソーラー式電源ユニット（内蔵鉛蓄電池）
通信方法： 426MHz帯特定小電力無線送信

資料ダウンロード

この製品が向いている用途

建設現場や資材置き場の仮設防犯
太陽光発電所などの広大な外周警戒
配線のための掘削工事が困難な既設現場
送電設備や重要インフラ施設の境界監視

導入前に確認したいポイント

ソーラーパネルを真南に向けられるか
設置場所に1日平均3時間以上の日照があるか
受信機までの電波到達範囲内か（見通し100m）
取付対象（単管パイプや支柱）が安定しているか

特長

完全ワイヤレス・ソーラー駆動システム

投光器・受光器の両方にソーラー電源ユニットを搭載。日照により内蔵バッテリーを充電し、検知信号は無線で送信するため、電源工事や信号線工事が一切不要です。地中埋設ができないコンクリート床面やアスファルト現場でも容易に設置可能です。

屋外警戒距離100mを実現した強力ビーム

赤外線ビームの警戒距離を屋外100mまで拡大。感度余裕100倍、距離余裕10倍のハイパワー設計により、霧や豪雨といった視界不良時でも安定した検知性能を維持します。

外乱要因に強い4段ビームと二重変調方式

上下4段のビームを同時に遮断した時のみ発報する方式を採用。また、独自の二重変調方式により、太陽光や車のヘッドライトといった強力な外乱光の影響を極限まで抑え、誤報を低減します。

混信を防ぐ4周波切替・送信周波数切替機能

赤外線ビームの変調周波数と、無線信号の送信周波数をそれぞれ4チャンネルから選択可能。複数のセンサーを隣接して設置する場合でも、相互干渉や電波混信のリスクを物理的に回避し、確実な運用を支えます。

鳥害を防ぐバードストッパー標準装備

ソーラーパネル上面に鳥が留まるのを防ぐ「バードストッパー」を標準装備。鳥の糞による発電効率の低下を未然に防ぎ、長期にわたる安定稼働を実現します。

システムの健全性を守る3つの異常報知

バッテリー電圧の低下を知らせる「電池切れ報知」、カバーの不正開放を検知する「タンパー機能」、機器が正常に稼働しているかを常時監視する「定期送信機能」を搭載。万が一のトラブルを即座に管理者に伝えます。

現場施工を重視した「単管パイプ」対応設計

日本の工事現場で標準的な単管パイプ（φ48.6mm）に直接マウントできる機構を備えています。仮設現場への取り付け・撤去が極めてスムーズに行える設計です。

    選定時に評価したい強み
    施工コストの圧倒的な削減： 配線工事・掘削工事が不要なため、トータルコストを大幅に抑制可能。
信頼の検知ロジック： 4段ビーム×二重変調方式により、屋外環境での誤報を最小化。
長期運用の安心感： 約3年のバッテリーライフと定期送信機能による死活監視。
高い環境適応性： IP43相当の防雨構造と、-10℃〜+50℃の幅広い動作温度。



施工・設置ガイド

本製品の性能を最大限に引き出すため、以下の施工条件を遵守してください。

工程・項目	基準・考え方
取付高さ	1段警戒（TXF-108）の場合、光軸が地面から80cm〜90cmになるよう設置してください。
パネル方位・角度	必ず真南に向け、鉛直（真上）から30°の傾斜角で固定してください。
光軸調整	モニタージャックの電圧をテスターで測定し、2.5V以上を目標に調整してください。
配線制限	センサーと電源ユニット間の配線は20m以内、ソーラーパネルのコードは切断・延長禁止です。

製品仕様

項目	仕様内容
品名	ソーラー電源型赤外線センサ送信機（4周波切替対応型）
品番	TXF-108P15
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）［二重変調方式］
警戒距離	屋外100m以内
検知応答時間	0.05秒〜0.7秒（ボリュームにて可変）
光軸調整範囲	水平方向：±90°　垂直方向：±20°
内蔵バッテリー	専用バッテリー BA-75（小形シール鉛蓄電池6V・7.2Ah）
ソーラーパネル出力	電圧：最大8.4V / 電流：最大0.18A（放射照度1kW／㎡）
無線周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線設備）
電波到達距離	約100m（見通し距離）
設置場所	屋外（IP43相当）
使用可能周囲温度	－10℃〜＋50℃
質量	赤外線センサー：約1.5kg / 電源ユニット：約2.6kg / パネル：約0.6kg
付帯機能	変調周波数切替、サウンドチェック、投光パワー切替、電池切れ報知、定期送信、タンパー機能

FAQ

Q：夜間や曇天の日でも動作しますか？ A：はい。日中にソーラーパネルで発電した電力を内蔵の鉛蓄電池に蓄えて使用するため、夜間や数日間の雨天・曇天でも安定して動作し続けます。

Q：内蔵バッテリーの交換寿命はどのくらいですか？ A：専用バッテリー「BA-75」の交換サイクルは約3年が目安です。電圧が低下すると自動的に「電池切れ信号」を受信機へ送信します。

Q：バッテリーを交換した後に必要な操作はありますか？ A：バッテリー交換後は、基板上の「送信機リセットスイッチ」を約1秒間長押ししてください。これにより電池切れ報知状態が解除されます。

Q：ソーラーパネルの向きは調整できますか？ A：はい、水平方向に360°、垂直方向に0〜90°の範囲で調整可能です。日本では真南に向けて、30°の傾斜角に設定するのが最適です。

Q：検知応答時間の調整とは何ですか？ A：ビームを遮断してから発報するまでの時間を0.05秒から0.7秒の間で設定できます。鳥や落ち葉などの誤報を防ぎたい場合は時間を長く（0.3s〜）、素早い侵入を捉えたい場合は短く設定します。

Q：電波が届かない場合はどうすればよいですか？ A：見通しで約100mが限界ですが、遮蔽物がある場合はワイヤレス中継機を設置することで通信距離を延長することが可能です。

Q：1段警戒と2段警戒の違いは何ですか？ A：本機（TXF-108）は1段（1組の投受光器）で、主に腰の高さでの侵入を監視します。2段警戒用（TXF-108W）は上下2段に配置することで、匍匐（ほふく）前進などの潜り抜けもより確実に検知します。

Q：パネルに雪が積もった場合はどうなりますか？ A：積雪により発電が遮断されると、蓄電池の残量のみで稼働することになります。雪国での設置時は、パネルの角度を急にするなど、雪が落ちやすい工夫が必要です。

Q：既存の竹中エンジニアリング製受信機と互換性はありますか？ A：426MHz帯の小電力セキュリティシステム用受信機と通信可能です。ただし、旧型の4周波非対応受信機を使用する場合は、送信機の周波数を「F1」に固定してください。

Q：防水性能はどの程度ですか？ A：IP43相当の防雨構造です。通常の雨天環境での屋外設置には対応していますが、下方向からの噴流水や、高圧洗浄機による直接の清掃は避けてください。

ソーラー電源型赤外線センサ送信機（1段警戒用）

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）赤外線センサーソーラー電源ワイヤレス送信機屋外100m対応

TXF-108P10 ソーラー電源型赤外線センサ送信機（1段警戒用）

電源配線・信号配線の工事を完全に不要にした、完全ワイヤレス・自己完結型のセキュリティシステムです。ソーラー電源ユニットにより、広大な敷地や仮設現場の外周警戒を効率的に実現します。

型番： TXF-108
方式： 近赤外線ビーム遮断方式（4段ビーム対向型）
警戒距離： 屋外100m以内
電源： ソーラー式電源（専用鉛蓄電池 BA-75 内蔵）
通信： 426MHz帯特定小電力無線（見通し約100m）

資料ダウンロード

この製品が向いている用途

資材置き場や工事現場の仮設外周警備
配線埋設が困難な広大な敷地境界
電源確保が難しい公園・駐車場
短期間での移設・設置が想定される現場

導入前に確認したいポイント

ソーラーパネルを真南に向けて設置可能か
受信機との間に電波を遮る遮蔽物がないか
取付高さ（光軸80〜90cm）を確保できるか
3年ごとのバッテリー交換サイクルの把握

特長

完全ワイヤレスによる劇的な施工コスト削減

投光器・受光器の双方にソーラー式電源ユニット（BA-6SLA）を接続。警報信号や異常報知も無線（426MHz帯）で送信するため、従来不可欠だった地面の掘削や配線工事が一切不要になります。

屋外100mの広範囲警戒と高い信頼性

警戒距離を屋外100mに拡大（従来品75m比）。10倍の距離余裕と100倍の感度余裕を持つ4段ハイパワービームを採用し、霧や豪雨といった過酷な気象条件下でも安定した検知性能を維持します。また、二重変調方式により外乱光にも強い設計です。

4周波切替対応による干渉回避

投受光器の変調周波数を4チャンネルから選択可能。複数のセンサーを直線状に配置したり、多段に設置したりする場合の相互干渉や回り込みを物理的に回避し、誤作動を防ぎます。

鳥害を防ぐバードストッパーを標準装備

ソーラーパネルの天面に装着するバードストッパーを付属。鳥の飛来や糞害を抑制することで、発電効率の低下を長期にわたって防止し、メンテナンス負荷を軽減します。

運用をサポートする3つの異常報知機能

バッテリー電圧低下、カバー開放を知らせるタンパー、送信機の死活監視を行う定期送信機能を搭載。ワイヤレス運用における「いざという時の不動作」を未然に防ぐ安心設計です。

現場の設置性を高める環境適応設計

工事現場で汎用的な単管パイプ（φ48.6mm）に直接マウント可能な機構を備えています。また、IP43相当の保護構造により、屋外の厳しい環境下でも長期運用が可能です。

高精度な光軸調整を支える調整機構

ダブルリング照準機構に加え、受光レベルを音程で知らせるサウンドチェック機能、テスターで受光電圧を測定できるモニタージャックを搭載。専門的な知識がなくても、確実な設置・調整が行えます。

    選定時に評価したい強み
    施工性： 電源・信号工事不要で、支柱に固定するだけで即稼働。
検知力： 4段ビームと二重変調方式による、圧倒的な誤報・失報の少なさ。
安定性： 送信周波数切替と定期送信により、無線通信の信頼性を確保。
適応力： バードストッパーやソーラー角度調整（1ピッチ7.5°）など細かな現場対応。



施工・設置ガイド

設置時の光軸精度が運用安定性の鍵となります。以下の条件を遵守してください。

確認項目	この製品での考え方
設置高さ	1段警戒の場合、光軸が地面から80cm〜90cmになるよう設置（腰の高さ）。
パネル方位・角度	真南に向けて設置。垂直から30°の傾斜角が日本国内での年間最適値です。
光軸調整の目安	受光器のモニター電圧が「DC 2.5V 以上」となるよう微調整を行ってください。
配線長制限	センサーと電源ユニット間は20m以内。パネル〜ユニット間のコードは延長不可。

製品仕様

項目	仕様内容
品名	ソーラー電源型赤外線センサ送信機（4周波切替対応型）
品番	TXF-108
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）［二重変調方式］
使用赤外線	LED（近赤外発光ダイオード）による2重変調パルスビーム
警戒距離	屋外100m以内
距離余裕	10倍（最大到達距離 1000m）
検知応答時間	0.05秒〜0.7秒（ボリュームにて可変）
アラーム表示灯	警報出力時：赤色点灯（受光器のみ）
受光感度表示灯	受光感度減衰時：赤色点灯（受光器のみ）
光軸調整範囲	水平方向：±90°　垂直方向：±20°
内蔵バッテリー	専用バッテリー BA-75（小形シール鉛蓄電池6V・7.2Ah）
ソーラーパネル出力	最大8.4V / 0.18A（放射照度1kW／㎡時）
使用周波数帯	426MHz帯 4波（特定小電力セキュリティシステム）
電波到達距離	約100m（見通し距離）
設置場所	屋外（防雨構造 IP43相当）
使用可能周囲温度	－10〜＋50℃
質量	赤外線センサー(1台)約1.5kg / 電源ユニット約2.6kg / パネル約0.6kg

FAQ

Q：曇りや雨の日でも動作しますか？ A：はい。内蔵の専用バッテリーに蓄電された電力で動作するため、日照不足が数日続いても問題なく動作します。

Q：信号線や電源線は本当に1本もいらないのでしょうか？ A：はい。電源はソーラー、信号は特定小電力無線で送るため、本体から外部（コントローラーなど）への配線は不要です。

Q：バッテリーの寿命と交換方法は？ A：バッテリー（BA-75）の交換サイクルは約3年が目安です。電圧が低下すると受信機に「電池切れ信号」が送信されます。

Q：設置高さに決まりはありますか？ A：地面から光軸（レンズ中心）までを80cm〜90cmにするのが標準です。またぎ越しや潜り抜けを防止するのに最適な高さです。

Q：複数台設置する場合、電波や光が混信しませんか？ A：送信周波数と変調周波数をそれぞれ4チャンネルから選択できるため、適切に設定することで混信を回避できます。

Q：霧が出た際に誤報しませんか？ A：濃霧等で受光量が一定以下になった場合、警報ではなく「環境出力」を出すことが可能です。また、4段ビームにより高い貫通力を持っています。

Q：単管パイプに取り付け可能ですか？ A：はい、標準でφ48.6mmの単管パイプに対応した取付金具を備えています。

Q：バッテリーを新品に交換しても「電池切れ報知」が消えません。 A：交換後、基板上の「送信機リセットスイッチ」を1秒間長押ししてステータスをクリアする必要があります。

Q：検知応答時間の調整とは何ですか？ A：ビームが遮断されてから発報するまでの時間です。鳥などの飛来物による誤報を防ぐには、応答時間を長めに設定します。

Q：電波が届かない場合はどうすればよいですか？ A：別売のワイヤレス中継機を間に挟むことで、通信距離を延長することが可能です。

パッシブセンサ送信機(4周波切替対応型)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーワイヤレス送信機屋内用小電力セキュリティシステム

TXF-106 パッシブセンサ送信機(4周波切替対応型)

TXF-106は、426MHz帯の小電力ワイヤレス通信を採用した、屋内専用のパッシブセンサー送信機です。人体の放出する遠赤外線を捉えるPIR方式により、確実な侵入検知を実現。4周波切替機能の搭載により、無線機器が密集する環境でも混信を最小限に抑えた信頼性の高いセキュリティシステムを構築できます。

型番： TXF-106
方式： パッシブインフラレッド（PIR）方式
電源： 電池駆動（単3×2）または専用ACアダプター
通信距離： 約100m（見通し）

資料ダウンロード

この製品が向いている用途

オフィスや店舗の夜間侵入監視
住宅のリビングや玄関の防犯対策
無線機器が多いビル内のセキュリティ
配線工事が困難な既設現場への導入

導入前に確認したいポイント

センサーの正面を横切る動線に設置できるか
検知エリア内にエアコンの吹き出し口がないか
受信機との間に電波を遮る大きな金属体がないか
屋内専用のため、屋外や水のかかる場所ではないか

特長

混信を低減する「4周波切替対応型」を採用

送信周波数をF1〜F4の4種類から選択可能です。近隣で同一周波数の無線システムが稼働している場合や、同一施設内に多数のセンサーを設置する場合でも、周波数を分散させることで電波干渉による失報リスクを物理的に低減し、安定した通信環境を維持します。

電池寿命が従来比1.5倍の約3年へ向上

内部回路の省電力設計により、1日100回の送信を行っても約3年間の連続稼働が可能です（従来品TX-106の2年から大幅向上）。電池交換のメンテナンスサイクルを延ばすことで、運用コストと手間を削減します。また、電池切れが近づくと本体LEDと受信機への信号で通知します。

用途に合わせて選べる「3タイプの交換レンズ」を同梱

標準装備の「W：面警戒（10m）」に加え、高密度な「M：立体警戒（5m）」、長距離用の「L：線警戒（20m）」の3種類のレンズが付属しています。廊下、広いフロア、狭い通路など、現場の形状に合わせて最適な検知エリアを構成できます。

確実な検知を支える「パルスカウント・感度調整」

検知感度（高/標準）の切替だけでなく、パルスカウント回数（1〜4回）の設定が可能です。Lレンズ使用時の高感度設定や、温度変化が激しい環境での誤報対策としてのカウント増など、環境に合わせたきめ細かなチューニングが行えます。

設置後の運用を考慮した「2つのテストモード」

電源投入後やカバー装着後、自動的に5分間のテストモードに入ります。「ウォークテスト」ではLED点灯で検知範囲を確認でき、「送信テスト」では実際に受信機へ信号を送ることで通信状況のチェックが可能です。施工時の動作確認をスムーズに行えます。

異常を即座に知らせる「自己診断・監視機能」

いたずらによるカバー取り外しを検知する「タンパー送信」に加え、定期的に自身の生存を知らせる「定期送信機能（約5時間間隔）」を搭載。さらに、センサー内部の回路異常を検知した際にも異常信号を送信し、システム全体の不全を未然に防ぎます。

    選定時に評価したい強み
    無線干渉対策： 4周波切替により、無線密集地でも高い信頼性を確保。
長寿命設計： 電池交換の手間を抑える約3年のロングライフ。
柔軟なエリア設計： 3種のレンズと上下90度の角度調整で死角を最小化。
メンテナンス性： LEDのステータス表示により、機器の状態が一目で判別可能。



施工・設置ガイド

本センサーは、検知ゾーンを「横切る動き」に対して最も高感度になります。対象者の動線を予測し、センサーの正面を横切るように配置してください。

確認項目	この製品での考え方
取付高さ	卓上設置、または壁面・天井へのネジ固定が可能です（上下90度調整可）。
検知の注意	ガラス越しの人体は検知できません。また、エアコンの風が直接当たる場所は避けてください。
電源選択	電池駆動時は基板スイッチを「電池」に、別売ACアダプター使用時は「ACアダプター」に設定します。

内部設定（DIPスイッチ仕様）

スイッチ番号	機能名称	設定内容
1・2	カウント回数切替	1回、2回、3回、4回から選択（標準は2回）。
3・4	規制送信切替	10秒、2分、5分、15分から選択（電池消耗を抑えるための送信間隔）。
5	検知感度切替	標準 / 高（Lレンズ使用時は「高」を推奨）。
6・7	送信周波数切替	F1、F2、F3、F4から選択（受信機側の設定と一致させる）。

製品仕様

項目	内容
品名	パッシブセンサ送信機（卓上型人感送信機）（4周波切替対応型）
品番	TXF-106
検出方式	パッシブインフラレッド方式（カウント処理）
警戒エリア	W：面警戒最長10m 5対 M：立体警戒最長5m 13対 L：線警戒最長20m 1対
電源	単3形アルカリ乾電池（LR-6）×2本（DC3V）または専用ACアダプター（DC-1115）
電池寿命	約3年（常温、1日100回送信時）
送信信号	警報、定期送信（約5時間）、電池切れ、機器異常、タンパー
表示灯（赤色）	テストモード（検知連動点灯）、電池切れ/異常（5秒周期点滅）、ウォームアップ（1秒周期点滅）
検知感度	高、標準切替
カウント回数	1、2、3、4回切替
規制送信	10秒、2分、5分、15分切替
エリア可変角度	上下90°
使用周波数帯域	426MHz帯 4波
送信出力	10mW以下
電波到達距離	約100m（屋外見通し距離）
使用温度範囲	-10℃〜+50℃
質量	約180g（電池含まず）
設置場所	屋内

FAQ

Q：電池寿命はどのくらいですか？ A：常温環境で1日100回送信した場合、通常約3年です。低温環境や送信回数が多い場合は短くなることがあります。

Q：屋外でも使用できますか？ A：いいえ、屋内専用モデルです。雨や水滴のかかる場所、直射日光の当たる場所には設置しないでください。

Q：ガラス越しに外の人間を検知できますか？ A：検知できません。PIR方式のセンサーは、ガラスを透過しない遠赤外線の変化を捉えるため、ガラス越しでは反応しません。

Q：4周波切替はどのような時に使いますか？ A：近隣に他のワイヤレスシステムがある場合や、同一現場に多くの送信機を設置する場合に、混信を避けるために周波数を変更して使用します。

Q：LEDが5秒に1回点滅しているのは故障ですか？ A：電池切れ信号、または機器の内部異常が発生しているサインです。まずは電池を新品に交換して改善するかご確認ください。

Q：廊下などの長い場所を検知したいのですが。 A：付属の「Lレンズ（線警戒）」を使用してください。最長20mまでの直線的な検知が可能になります。

Q：電波はどのくらい飛びますか？ A：屋外見通しで約100mです。建物内では壁の材質や構造により距離が短くなるため、設置前に送信テストを行ってください。

Q：規制送信機能とは何ですか？ A：一度送信した後、設定した時間内は検知しても送信を行わない機能です。人が頻繁に通る場所での電池の無駄な消耗を防ぎます。

Q：ペットがいても大丈夫ですか？ A：犬や猫などの動体も検知対象となるため、誤報の原因になります。ペットが検知エリアに入らないような位置・角度調整が必要です。

Q：定期送信機能は何のためにありますか？ A：約5時間ごとに信号を送ることで、受信機側で「センサーが正常に動作しているか」「電波が届いているか」を常に監視するために使用します。

パッシブセンサ送信機立体警戒 4周波切替対応型(立体警戒)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーワイヤレス送信機屋内天井用 4周波切替

TXF-105WL(BL) パッシブセンサ送信機立体警戒 4周波切替対応型

電波の混信を大幅に低減する4周波切替機能を搭載した、プロ仕様のワイヤレスパッシブセンサーです。

天井取付型で空間を立体的に警戒するTXF-105WLは、配線困難な現場や、多数のセンサーを設置する大規模施設において、確実な検知と安定した無線通信を実現します。専用リチウム電池により約8年の長期運用が可能です。

型番： TXF-105WL(BL)
カラー： ブラック
警戒エリア： 立体警戒（最大12m）
無線方式： 小電力セキュリティシステム（426MHz帯）
電源： 専用リチウム電池または専用ACアダプター

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや店舗の室内空間監視
配線が困難な天井面への設置
送信機を多数設置するマルチエリア警戒
電池交換の手間を減らしたい現場

導入前に確認したいポイント

屋内専用です（屋外・水濡れ厳禁）
受信機が4周波切替に対応しているか
天井高と警戒距離の適合性
エアコン吹き出し口や直射日光の有無

特長

混信を防ぐ「4周波切替機能」

無線の周波数をF1〜F4の4種類から選択できます。送信機や中継機を多数設置する現場でも、チャンネルを分けることで電波混信による通信エラーのリスクを最小限に抑え、信頼性の高いシステム構築が可能です。

設置環境に最適化する「4段階感度切替」

現場の温度変化や環境ノイズに合わせて、検知感度を60%、80%、100%（標準）、120%の4段階で微調整できます。誤報が発生しやすい環境では感度を下げ、よりシビアな検知が求められる場所では感度を上げるといった運用が可能です。

誤作動を抑制する「カウント回数切替」

人体などの熱源の動きを何回検知した時点で発報するかを1〜4回で設定可能です。空調による急激な温度変化や、僅かな環境変動による誤作動を論理的に排除し、確実な異常検知のみを報知します。

電池消耗を抑える「規制送信機能」

人の往来が激しい場所での運用を想定し、一度送信した後の一定期間（10秒、2分、5分、15分）は次の発報を行わない制限機能を搭載しています。これにより、不要な無線送信をカットし、リチウム電池の寿命を最大限に延ばします。

安心を支える「4つの異常報知」

機器の状態を常にセルフチェックしています。「定期送信」による死活監視に加え、ケースが開けられた際の「タンパー報知」、電圧低下を知らせる「電池切れ報知」、内部回路故障を伝える「機器異常報知」を備え、万が一の際も迅速に状況を把握できます。

約8年の長期運用を支える省電力設計

付属の専用リチウム電池を使用することで、1日100回の送信という高頻度の運用条件下でも、常温環境下で約8年間という圧倒的な電池寿命を実現。メンテナンスコストの低減に大きく貢献します。

施工性を高めるエリア調整機構

センサー裏面のエリアセレクターにより、上下方向に30°の調整が可能。さらにベースユニットのダルマ穴を利用して水平方向に左右25°まで回転させることができるため、設置後でも警戒エリアの微調整がスムーズに行えます。

    選定時に評価したい強み
    高い信頼性： 4周波切替により大規模現場でも安定した通信を維持。
メンテナンス性： 約8年の電池寿命により、運用開始後の手間を大幅に削減。
柔軟な設定： 感度やカウント回数など、現場ごとに最適なカスタマイズが可能。
自己診断機能： 故障や電池切れ、いたずらを見逃さない充実の監視機能。



動作状態の確認（LED表示）

表示内容	動作状態
1秒に1回点滅	ウォームアップ中（電源投入後約1分間）
検知と連動して点灯	テストモード中（ウォームアップ完了後約5分間）
5秒に1回点滅	電池切れ、または機器異常（要点検）
消灯（検知時）	通常運用モード（電池消耗を防ぐための仕様です）

製品仕様

項目	内容
品番	TXF-105WL(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒（最長部12m）
エリア可変角度	上下 30° 水平 25°（ベースにて）
電源	専用リチウム電池 CR17450E-R-2-CM2 (3V) …付属品または専用ACアダプター DC-1115 (11V) …オプション
電池寿命	約8年（常温時、100回／1日の送信回数として）
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 / 空中線	10mW以下 / 内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	テストモード：人体検知連動点灯電池切れ・機器異常：約5秒に1回点滅ウォームアップ：約1秒に1回点滅
検知感度	60 / 80 / 100 / 120 ％
カウント回数	1 / 2 / 3 / 4 回
規制送信	10秒 / 2分 / 5分 / 15分
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
付帯機能	テストモード・感度切替・カウント切替・規制送信切替・送信周波数切替・定期送信・タンパー送信・電池切れ報知・機器異常報知
質量	約270g（電池を含む）
外観	本体・カバー：樹脂（ブラック）

FAQ

Q：電池寿命はどれくらいですか？ A：付属の専用リチウム電池を使用し、1日100回送信の条件下で約8年間です。ただし、使用環境温度や送信回数により前後します。

Q：市販のアルカリ電池は使用できますか？ A：使用できません。専用リチウム電池（CR17450E-R-2-CM2）または専用ACアダプター（DC-1115）をご使用ください。

Q：屋外でも使用可能ですか？ A：いいえ、屋内専用モデルです。水のかかる場所や湿気の多い場所への設置も避けてください。

Q：検知した時にLEDが光りませんが故障ですか？ A：通常モードでは電池消耗を抑えるためLEDは点灯しません。設置後5分間のテストモード中、またはウォームアップ中のみ点灯・点滅します。

Q：4周波切替はどのような時に使いますか？ A：近接した場所に複数の送信機や中継機を設置する場合、電波の混信を防ぐために異なるチャンネル（F1〜F4）に設定します。

Q：ペットがいても大丈夫ですか？ A：パッシブセンサーは温度変化を検知するため、犬や猫などのペットの動きにも反応してしまいます。ペットが侵入しないエリアへ設置してください。

Q：ACアダプターと電池を併用できますか？ A：併用は絶対にしないでください。電池の破裂や発熱、液漏れの原因となり非常に危険です。

Q：電波はどのくらい届きますか？ A：見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや断熱材）により大幅に短くなる場合があります。

Q：カウント回数設定とは何ですか？ A：設定した回数分、検知エリア内で動きを確認してから信号を送信する機能です。1回で即発報するか、慎重に判断するかを選択でき、誤報対策に有効です。

Q：取り付けた後に向きを変えられますか？ A：はい、ベース部分で水平方向に左右25°、センサー内部の設定で上下方向に30°の範囲で微調整が可能です。

ツインミラー型パッシブセンサ送信機

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレスセンサーパッシブセンサー 4周波切替対応

TXF-105TWL(BL) ツインミラー型パッシブセンサ送信機

TXF-105TWL(BL)は、独自のツインミラー方式を採用した高信頼なワイヤレスパッシブセンサー送信機です。426MHz帯の小電力ワイヤレスに対応し、4周波切替機能により大規模施設でも電波干渉を抑えた柔軟な設計が可能です。

型番： TXF-105TWL(BL)（ブラックモデル）
方式： パッシブインフラレッド（PIR）方式
警戒エリア： 立体警戒最長部12m（17対ゾーン構成）
主な用途： オフィス、商業施設、住宅の屋内空間警戒
電源： 専用リチウム電池（付属）または専用ACアダプター（オプション）

資料ダウンロード

この製品が向いている用途

電波干渉が懸念される多点設置現場
小動物による誤報を防ぎたい屋内環境
配線が困難な既存建築物の後付け設置
人のわずかな動きも検知したい重要室
電池交換頻度を抑えたい保守省力化現場

導入前に確認したいポイント

設置場所は屋内天井面（標準）であるか
壁面設置の場合、別売BCW-401が必要
BCW-401使用時はACアダプタ利用不可
受信機側が426MHz帯ワイヤレスに対応か
検知エリア内に揺れる物体や熱源がないか

特長

ツインミラー方式による圧倒的な誤報低減

警戒エリアを17対のゾーンに細かく分割する独自のツインミラー方式を採用。床面や壁面の自然な温度変化、小動物の移動に伴う局所的な赤外線変化を効率的に相殺し、侵入者のみを確実に捉える高精度な検知を実現しています。

電波混信を回避する「4周波切替」テクノロジー

送信周波数をF1・F2・F3・F4の4波から選択可能です。マンションの隣接住戸や、オフィスビル内の別システムとの電波干渉を物理的に回避できるため、ワイヤレス機器が密集する環境でも安定した通信品質を維持できます。

4つの高度なセルフチェック信号送信

単なる検知信号だけでなく、「定期送信（生存確認）」「タンパー（破壊検知）」「電池切れ」「機器異常」の4種類の異常信号を受信機へ通知。システム全体が常に正常に稼働しているかを遠隔で監視できる安心設計です。

最長約6年の長寿命運用を実現

専用リチウム電池の採用と低消費電力設計により、常温環境かつ1日100回の送信を想定して約6年という長期の電池寿命を実現しました。保守点検の頻度とコストを大幅に削減することが可能です。

微動検知機能で隙のない警戒

従来のセンサーでは捉えにくかった「人のわずかな動き」も検知できる微動検知機能を搭載。高天井設置時の死角対策や、手元での精密な動きが想定される重要室の警戒など、現場条件に合わせた高度なチューニングが可能です。

施工・調整をサポートする「テストモード」

ウォームアップ終了後から5分間は自動的にテストモードとなり、検知と連動してLEDが点灯します。この期間中は規制送信時間が短縮されるため、歩行テストによるエリア確認がスムーズに行えます。

環境に合わせた4段階の感度設定

内部のDIPスイッチ操作により、検知感度を60%・80%・100%・120%の4段階に調整可能。夏場の高温環境や冬場の厚着など、温度差が生じにくい条件下でも最適なパフォーマンスを発揮します。

過酷な環境を考慮したカウント回数設定

エリア内で人体を何回捕捉したら発報するかを1〜4回で設定可能。空調の風や自然な温度変化が激しい劣悪な環境下ではカウント回数を増やすことで、不要な報知を物理的にフィルタリングできます。

    選定時に評価したい強み
    高い秘匿性： 通常運用時はLEDが消灯するため、センサーの存在を感じさせません。
柔軟な設置： ベース・送信・センサーの3層構造で、角度調整も容易です。
信頼のワイヤレス： 見通し約100mの安定した電波到達距離を誇ります。
インテリジェントタイマー： 規制送信時間を設定しても、侵入初動は連続送信する最適化機能を搭載。



LED表示・動作状態

ステータス	LEDの挙動（赤色）	内容
ウォームアップ	約1秒に1回点滅	電源投入から約1分間。この間は検知しません。
テストモード検知	ワンショット点灯	起動後5分間。エリア調整用の歩行テストモード。
通常動作	完全消灯	検知しても発光しません（秘匿性確保）。
電池切れ報知	約5秒に1回点滅	電圧低下。早急に専用電池の交換が必要です。
機器異常報知	約5秒に1回点滅	内部回路故障。受信機側で内容を確認し交換。

内部設定（DIPスイッチ）

機能設定スイッチA（感度・微動）

項目	設定内容
検知感度切替	60% / 80% / 100%（初期値） / 120%
微動検知機能	無効（初期値） / 有効

機能設定スイッチB（運用仕様）

項目	設定内容
カウント回数	1回 / 2回（初期値） / 3回 / 4回
規制送信時間	10秒（初期値） / 2分 / 5分 / 15分
送信周波数	F1（初期値） / F2 / F3 / F4

製品仕様

項目	仕様内容
品番	TXF-105TWL(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒最長部12m 17対
エリア可変角度	上下19.5° 水平25°（ベースにて）
電源	専用リチウム電池 CR17450E-R-2-CM2 (3V) 付属、または専用ACアダプター DC-1115 (11V) オプション
電池寿命	約6年（常温時、100回／1日の送信回数として ※目安値）
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
検知感度	60、80、100、120％切替
微動検知機能	人間の小さな動きだけでも検知
カウント回数	1、2、3、4 回切替
規制送信	10秒、2分、5分、15分切替
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメント BCW-401 で壁付可）
付帯機能	テストモード、検知感度切替、カウント回数切替、規制送信切替、送信周波数切替、定期送信、タンパー送信、電池切れ報知、機器異常報知
質量	約280g（電池を含む）
外観	本体：樹脂（ブラック）カバー：樹脂（ブラック）

FAQ

Q：電池寿命はどれくらいですか？ A：常温環境で1日100回送信の場合、約6年が目安となります。ただし、極端に寒い場所や暑い場所、人通りの激しい場所では短くなることがあります。

Q：ACアダプターは使えますか？ A：はい、オプションの専用アダプター「DC-1115」が使用可能です。ただし壁付アタッチメントBCW-401使用時は併用できません。

Q：小動物で誤動作しませんか？ A：独自のツインミラー方式により、一般的なセンサーに比べて小動物による誤動作を大幅に軽減する設計となっています。

Q：規制送信時間とは何ですか？ A：一度検知して送信した後、設定した時間内は再検知・送信を行わない機能です。日中の人通りが多い場所での電池消耗を防ぎます。

Q：壁に取り付けることはできますか？ A：別売の天井・壁兼用アタッチメント「BCW-401」を使用すれば可能です。

Q：LEDが5秒に1回点滅していますが故障ですか？ A：電池切れまたは機器異常の合図です。受信機側の表示を確認し、電池切れであれば速やかに電池交換を行ってください。

Q：電源を入れてもすぐ検知しません。 A：電源投入後、約1分間は「ウォームアップ期間」として回路を安定させるため、検知を行いません。LEDの速い点滅が終わるまでお待ちください。

Q：4周波切替はどのように設定しますか？ A：送信ユニット内部のDIPスイッチBの5番・6番で切り替えます。受信機側の設定と合わせる必要があります。

Q：市販のアルカリ電池は使えますか？ A：いいえ、使用できません。必ず専用リチウム電池（CR17450E-R-2-CM2）を使用してください。

Q：電波が届かない場合はどうすればいいですか？ A：見通し約100mが目安ですが、遮蔽物が多い場合は別売の「中継機」を設置して距離を延長してください。

パッシブセンサ送信機スポット警戒 4周波切替対応型(スポット警戒)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）パッシブセンサーワイヤレス送信機 4周波切替対応屋内用

TXF-105SL(BL) パッシブセンサ送信機スポット警戒 4周波切替対応型

金庫前や重要区画をピンポイントで監視する、高信頼の小電力ワイヤレススポットセンサーです。

TXF-105SL(BL)は、特定の限られた範囲を警戒する「スポット警戒型」のパッシブセンサー送信機です。4周波切替機能の搭載により電波混信のリスクを大幅に低減し、さらに最長約8年の電池寿命を実現。配線困難な場所や、意匠性を重視する屋内環境での高度なセキュリティ構築に最適です。

型番： TXF-105SL(BL)
製品名： パッシブセンサ送信機スポット警戒 4周波切替対応型
警戒範囲： スポット警戒（最大直径4m）
電源： 専用リチウム電池（付属）または専用ACアダプター（別売）
カラー： ブラック

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

金庫前や重要書類保管庫のピンポイント警戒
レジ周辺やATM設置場所の防犯監視
美術品や展示ケースへの接近検知
配線工事が難しいオフィスや店舗の屋内警戒

導入前に確認したいポイント

屋内専用です（屋外や水気のある場所は不可）
天井取付型です（壁付には別売アタッチメントが必要）
アルカリ電池は使用できません（専用電池のみ）
周囲にエアコンの吹き出し口や直射日光がないか

特長

ピンポイントを逃さないスポット警戒エリア

最大直径4mの範囲を垂直に見守るスポット警戒に対応しています。広範囲をカバーする一般的なセンサーとは異なり、特定の重要箇所への侵入や接近を確実に捉えることができるため、金庫、レジ、展示物などのピンポイント監視に特化した運用が可能です。

混信を回避する4周波切替機能

送信周波数をF1〜F4の4種類から選択して切り替えることができます。複数の無線送信機が密集する環境や、近隣の無線機器との干渉が懸念される現場においても、周波数を分散させることで安定した通信品質を維持し、信頼性の高い警報伝達を実現します。

現場に合わせて微調整可能な検知感度設定

設置場所の環境や温度条件に応じて、検知感度を60%、80%、100%、120%の4段階から選択可能です。夏場の温度差が少ない環境では感度を高めに、逆に誤報リスクがある場所では感度を抑えるといった、現場に即した最適化が行えます。

誤報を抑制するカウント回数切替機能

人体等の動きを何回検知した時点で発報するかを1〜4回で設定できます。空調による急激な温度変化や、小動物の動きなどが懸念される環境下ではカウント回数を増やすことで、不要な発報（誤報）を効果的に防ぐことが可能です。

電池消耗を抑える規制送信機能

人の往来が激しい場所での電池切れを防止するため、一度送信した後の一定期間（10秒、2分、5分、15分）は次の発報を行わない規制送信機能を搭載しています。運用環境に合わせて休止時間を設定することで、効率的な電力管理が行えます。

安心の自己診断・異常報知機能

機器の状態を常にセルフチェックしており、「定期送信」「タンパー報知」「電池切れ報知」「機器異常報知」の4つの異常報知機能を備えています。故障や電池の消耗、いたずらによる取り外しを即座に受信機へ知らせるため、システムが常に正常に稼働しているかを把握できます。

最長約8年の長期運用が可能な省電力設計

付属の専用リチウム電池を使用した場合、1日100回送信という頻度の高い使用条件でも約8年間の運用が可能です。電池交換の手間とコストを大幅に削減できるため、維持管理の負担を軽減します。

    選定時に評価したい強み
    確実なピンポイント監視： 不要なエリアを除外して重要拠点のみを確実にガード。
優れた安定性： 4周波切替により無線トラブルを最小限に。
メンテナンス性： 約8年の超ロングライフ設計で長期運用も安心。
施工の柔軟性： 配線不要のワイヤレス式。水平・垂直のエリア微調整も可能。



施工・設置ガイド

TXF-105SL(BL)の性能を最大限に引き出すため、以下の点に注意して設置を行ってください。

確認項目	この製品での考え方
設置高さ	天井高に応じたエリア調整が必要です。仕様書のエリア図を確認してください。
環境要因	エアコンの直吹き、日光の反射、揺れる植物などは誤報の原因となります。
無線登録	運用前に必ず受信機への登録作業が必要です（発報登録またはS/No入力）。
動作確認	設置後は自動的にテストモード（約5分間）に入ります。エリア内の歩行テストを必ず実施してください。

製品仕様

項目	内容
品番	TXF-105SL(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	スポット（最大直径4m）
エリア可変角度	上下：30°　水平：25°（ベースにて）
電源	専用リチウム電池 CR17450E-R-2-CM2（3V）…付属品または専用ACアダプター DC-1115（11V）…オプション
電池寿命	約8年（常温時、100回／1日の送信回数として） ※保証値ではありません
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	●テストモード：人体検知と連動してワンショット点灯 ●電池切れ：点滅（約5秒に1回） ●機器異常：点滅（約5秒に1回） ●ウォームアップ：点滅（約1秒に1回）
検知感度	60、80、100、120％
カウント回数	1、2、3、4回
規制送信	10秒、2分、5分、15分
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
付帯機能	テストモード・検知感度切替・カウント回数切替・規制送信切替・送信周波数切替・定期送信・タンパー送信・電池切れ報知・機器異常報知
質量	約270g（電池を含む）
外観	本体：樹脂（ブラック）　カバー：樹脂（ブラック）

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。浴室などの多湿な場所や、水がかかる可能性のある場所への設置も避けてください。

Q：市販のアルカリ電池は使用できますか？ A：使用できません。必ず付属の専用リチウム電池（CR17450E-R-2-CM2）をご使用ください。

Q：4周波切替機能とは何ですか？ A：無線の周波数を4つのチャンネルから選択できる機能です。他の無線機器との電波干渉を防ぎ、安定した通信を行うために使用します。

Q：電池寿命はどのくらいですか？ A：常温環境で1日100回送信した場合、約8年が目安となります。ただし、規制送信時間の設定や周囲温度によって変動します。

Q：人がいないのに発報（誤報）する場合はどうすればよいですか？ A：エリア内の温度変化（エアコン）、日光の差し込み、小動物の侵入などを確認してください。また、検知感度を下げるかカウント回数を増やす設定変更をご検討ください。

Q：テストモードはどうやって起動しますか？ A：電池を入れた後、約1分間のウォームアップ動作が終了すると、自動的に5分間のテストモードに入ります。

Q：表示灯が約5秒に1回点滅しているのは故障ですか？ A：「電池切れ」または「機器異常」のサインです。電池を交換しても解消されない場合は、点検・修理が必要です。

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、壁の材質（金属やコンクリート）や遮蔽物によって距離は短くなります。

Q：検知範囲を調整することは可能ですか？ A：はい。ベースユニットを回転させることで水平方向に25度、センサー内部の調整により上下方向に30度の範囲で微調整が可能です。

Q：定期送信機能とはどのような機能ですか？ A：センサーが正常に動作していることや、盗難・電波妨害がないかを定期的に信号を送って確認する機能です。

パッシブセンサ送信機ラウンド警戒 4周波切替対応型(ラウンド警戒)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

竹中エンジニアリングパッシブセンサーワイヤレス送信機 4周波切替対応

TXF-105RL(BL) パッシブセンサ送信機ラウンド警戒 4周波切替対応型

TXF-105RL(BL)は、配線困難な場所でも設置可能なワイヤレス式のパッシブセンサー送信機です。天井取付型で360度のラウンド警戒（最大直径14m）に対応しており、4周波切替機能の搭載により電波混信のリスクを大幅に低減。ブラックモデルのため、意匠性を重視する空間にも自然に溶け込みます。

型番： TXF-105RL(BL)
方式： パッシブインフラレッド方式
警戒エリア： ラウンド警戒（最大直径14m）
電源： 専用リチウム電池（付属）または専用ACアダプター（別売）
主な特長： 4周波切替、高精度検知、長寿命設計（約8年）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗や事務所のフロア中央監視
配線工事が難しい既存施設への導入
ブラック基調のモダンなインテリア空間
広範囲を1台でカバーしたい場所（直径14m）

導入前に確認したいポイント

屋内専用です（屋外・水濡れ厳禁）
受信機との周波数設定の一致が必要
アルカリ電池は使用できません
急激な温度変化がある場所は避けて設置

特長

360度ラウンド警戒による広範囲監視

センサーを中心に最大直径14mの円形状エリアをカバーします。フロアの中央に設置することで、死角を最小限に抑えた効率的な空間監視が可能です。

4周波切替機能による通信信頼性の向上

送信周波数をF1〜F4の4通りから選択可能です。無線機器が密集する環境や、複数のセンサーを隣接して設置する場合でも、電波混信による通信エラーのリスクを最小限に抑えます。

4段階の検知感度・カウント回数設定

設置環境の温度変化に合わせて、感度を60%〜120%の4段階で調整可能。さらに、検知動作を何回繰り返した際に発報するか（1〜4回）を任意に設定でき、誤動作の防止に貢献します。※RL型は初期値2回設定となります。

電池消耗を抑える規制送信機能

人の出入りが激しい場所での運用を考慮し、一度送信した後の休止時間を10秒・2分・5分・15分から選択できます。無駄な送信を抑制することで、電池の寿命を最大限に引き出します。

4つの異常報知機能による自己診断

定期送信（死活監視）、タンパー報知（いたずら防止）、電池切れ報知、機器異常報知の4項目をリアルタイムで監視。異常発生時には速やかに受信機へ通知するため、システムダウンを未然に防ぎます。

約8年の長期運用が可能な長寿命設計

付属の専用リチウム電池を使用した場合、1日100回送信の過酷な環境下でも約8年間の運用が可能です。メンテナンスコストの削減に大きく寄与します。

施工性を高めるテストモード機能

設置後の約5分間は自動的にテストモードとなり、歩行テストに合わせて表示灯が点灯し、信号をリアルタイム送信します。エリア調整や電波到達の確認を効率的に行えます。

    選定時に評価したい強み
    信頼性： 4周波切替により他機器との混信を防止できる。
保守性： 8年の長寿命と、多彩な異常報知機能で管理が容易。
調整力： 感度とカウント回数の組み合わせで、現場環境に最適化可能。
デザイン： 空間を引き締めるブラックカラーを採用。



施工・設置ガイド

本機は天井面への設置を基本としています。付属のタッピングネジでベースを固定し、ユニットを装着するだけのシンプル設計です。石膏ボード等への設置には専用のアンカーを併用してください。

確認項目	この製品での考え方
設置高さとエリア	設置高さにより最大直径が変動します（仕様書参照）。
温度変化の影響	エアコンの吹き出し口の直近は避け、感度設定で調整してください。
受信機との距離	見通し約100mですが、壁や金属障害物により短縮されます。
周波数設定	従来型受信機（4周波非対応）と使う場合は「F1」固定となります。

LED表示の状態

状態	LED表示（赤色）
ウォームアップ	約1秒に1回点滅（約1分間継続）
テストモード/検知	人体検知に連動してワンショット点灯
電池切れ / 機器異常	約5秒に1回点滅（異常継続中）

製品仕様

項目	内容
品番	TXF-105RL(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド（最大φ14m）
エリア可変角度	上下 30° 水平 25°（ベースにて）
電源	専用リチウム電池 CR17450E-R-2-CM2 (3V) 付属品または専用ACアダプター DC-1115 (11V) オプション
電池寿命	約8年（常温時、100回／1日の送信回数として）
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW 以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	テストモード：連動点灯 / 電池切れ・機器異常：5秒に1回点滅 / ウォームアップ：1秒に1回点滅
検知感度	60、80、100、120％
カウント回数	1、2、3、4 回
規制送信	10秒、2分、5分、15分
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
付帯機能	テストモード、検知感度切替、カウント回数切替、規制送信切替、送信周波数切替、定期送信、タンパー送信、電池切れ報知、機器異常報知
質量	約270g（電池を含む）
外観	本体：樹脂（ブラック）　カバー：樹脂（ブラック）

FAQ

Q：市販のアルカリ電池は使用できますか？ A：使用できません。付属の専用リチウム電池（CR17450E-R-2-CM2）または専用ACアダプター（DC-1115）をご使用ください。

Q：屋外に設置することは可能ですか？ A：本製品は屋内専用です。雨や湿気のある場所、屋外での使用は故障や火災の原因となるため避けてください。

Q：電池寿命はどのくらいですか？ A：常温環境下で、1日100回の送信動作を行った場合、目安として約8年間の運用が可能です。

Q：4周波切替機能とは何ですか？ A：無線の周波数をF1〜F4から選択できる機能です。近隣のワイヤレス機器との電波干渉を防ぎ、安定した通信を実現します。

Q：テストモードはいつ終了しますか？ A：電源投入後のウォームアップ完了から約5分間で自動的に終了し、通常モードへ移行します。

Q：通常モードでは検知してもLEDが光りませんが故障ですか？ A：故障ではありません。通常モードでは、電池の消耗を抑えるために表示灯（LED）は点灯しない仕様となっています。

Q：規制送信時間は何のために設定するのですか？ A：人通りが多い場所で、検知のたびに何度も送信して電池が消耗するのを防ぐためです。環境に合わせて10秒から15分の間で設定してください。

Q：検知感度の調整はどのように行いますか？ A：送信ユニット内部の機能設定スイッチを切り替えることで、60%〜120%の範囲で4段階の調整が可能です。

Q：LEDが5秒に1回点滅しています。どういう意味ですか？ A：電池切れ報知、または機器の内部異常が発生しているサインです。電池を新品に交換しても改善しない場合は、点検を依頼してください。

Q：遮蔽物があっても検知しますか？ A：パッシブセンサーは遠赤外線の変化を捉えるため、ガラスやパーテーションなどの遮蔽物があると、その奥は検知できません。

パッシブセンサ送信機面警戒 4周波切替対応型(面警戒)

SecurityStoreAI — 2026-05-01T09:48:12+09:00

竹中エンジニアリング (TAKEX) パッシブセンサーワイヤレス送信機面警戒屋内天井取付

TXF-105LL(BL) パッシブセンサ送信機面警戒 4周波切替対応型

最大20mの長距離面警戒に対応した、屋内天井取付型の高精度ワイヤレスパッシブセンサーです。

廊下や窓際などの細長い空間の監視に最適化されており、4周波切替機能により無線混信のリスクを最小限に抑えます。電池寿命約8年の低消費電力設計に加え、詳細な感度・カウント設定により誤報を徹底的に低減するプロ仕様のセキュリティデバイスです。

型番： TXF-105LL(BL)
製品名： パッシブセンサ送信機面警戒 4周波切替対応型
警戒方式： パッシブインフラレッド方式（面警戒）
最大検知距離： 20m
電源： 専用リチウム電池（付属）または専用ACアダプター（別売）
外観色： ブラック（空間に調和しやすい意匠）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや商業施設の長い廊下の監視
窓際を一列に警戒するカーテン警戒
配線が困難な既設建築物への導入
多数のセンサーを設置する大規模システム
高い意匠性が求められるブラック基調の内装

導入前に確認したいポイント

屋内専用です（屋外・水濡れ厳禁）
検知エリア内にガラスや遮蔽物がないか
急激な温度変化（エアコン吹出口等）の有無
受信機との電波到達距離（見通し約100m）
アルカリ電池は使用できません

特長

混信を低減する「4周波切替機能」

送信周波数をF1〜F4の4種類から選択して設定できます。同一現場内で送信機や中継機を多数設置する場合でも、周波数を分けることで電波混信による通信エラーのリスクを大幅に軽減し、安定したワイヤレス運用を実現します。

最大20mをカバーする長距離「面警戒」

TXF-105LLは、細長く直線的な空間の監視に特化した「面警戒（カーテンエリア）」モデルです。最大20mという長距離を1台でカバーできるため、大規模な建物の廊下や、窓際を一括で警戒する用途において高いコストパフォーマンスを発揮します。

環境適応力を高める「検知感度＆カウント切替」

設置場所の温度変化やノイズ環境に合わせて、検知感度を4段階（60%/80%/100%/120%）から調整可能です。さらに、人体検知のカウント回数を1〜4回で設定できるため、空調の揺らぎなどによる誤動作を論理的に排除できます。

運用コストを抑える「約8年の長期電池寿命」

付属の専用リチウム電池を使用することで、1日100回送信という高頻度の運用環境下でも約8年間の稼働が可能です（常温時）。頻繁な電池交換の手間とコストを削減し、長期にわたる安定稼働をサポートします。

電池を長持ちさせる「規制送信モード」

人の往来が激しい場所での無駄な通信を抑えるため、発報後の休止時間（10秒、2分、5分、15分）を設定できます。これにより、不要な電波送信を制限し、電池の過剰な消耗を防ぐことができます。

万全の「4つの異常報知機能」

機器の状態を常にセルフチェックしています。定期送信による死活監視、電池切れの事前通知、センサーへのいたずらを検知するタンパー報知、内部回路の故障を知らせる機器異常報知の4点により、いざという時の不動作を防ぎます。

施工を容易にする「テストモード」と「エリア可変機構」

電源投入後、自動で5分間のテストモードに入り、歩行テストによる検知範囲の確認が容易に行えます。また、ベースユニットでの水平25度回転、エリアセレクターによる上下30度の調整が可能で、現場に合わせた精密なエリア設定が可能です。

2way電源対応と洗練されたデザイン

電池駆動だけでなく、オプションのACアダプターによる外部電源供給にも対応。また、ブラックの外観は、モダンなオフィスやダークトーンの天井に違和感なく溶け込む優れたデザイン性を備えています。

    選定時に評価したい強み
    信頼性の高い通信： 4周波切替対応でワイヤレス特有の混信問題を解決
広範囲カバー： 1台で20mの直線をカバーできるLL（面警戒）仕様
メンテナンス性： 約8年の電池寿命と詳細な異常報知機能による低維持負担
高度な誤報対策： 感度とカウント回数の個別設定による環境最適化



施工・設置ガイド

確認項目	この製品での考え方・注意点
取付場所	屋内の天井面。別売のアタッチメントで壁付も可能です。
検知対象との距離	最大20m（LL型）。エリアセレクターで距離に応じた最適角度に調整してください。
電波登録	設置前に受信機への「発報登録」または「シリアルNo.登録」が必要です。
ウォームアップ	電池投入後、約1分間は回路安定化のため動作しません（表示灯が1秒間隔で点滅）。
禁止事項	専用リチウム電池とACアダプターの併用は絶対に行わないでください。

製品仕様

項目	内容
品番	TXF-105LL(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒（最長部 20m）
エリア可変角度	上下：30°、水平：25°（ベースにて）
電源	専用リチウム電池 CR17450E-R-2-CM2（3V）[付属] または専用ACアダプター DC-1115 [別売]
電池寿命	約8年（常温時、100回／1日の送信回数として）
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW以下
電波到達距離	約100m（見通し距離）
表示灯（赤色）	テストモード：人体検知と連動して点灯電池切れ／機器異常：約5秒に1回点滅ウォームアップ：約1秒に1回点滅
検知感度設定	60、80、100、120％
カウント回数設定	1、2、3、4回（LL型は1回固定推奨ですが設定可）
規制送信設定	10秒、2分、5分、15分
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面
質量	約270g（電池含む）
外観	本体・カバー：樹脂（ブラック）

FAQ

Q：電池寿命はどのくらいですか？ A：常温環境で1日100回送信した場合、約8年間使用可能です。ただし、使用環境の温度や送信回数によって変動します。

Q：市販のアルカリ電池は使えますか？ A：使用できません。専用のリチウム電池（CR17450E-R-2-CM2）をご使用ください。

Q：屋外に設置しても大丈夫ですか？ A：本製品は屋内専用です。防水性能はないため、雨のかかる場所や湿気の多い場所への設置は避けてください。

Q：周波数の設定はどうすればよいですか？ A：送信ユニット内部のスイッチB 5, 6で設定します。受信機の周波数チャンネル（F1〜F4）と一致させてください。

Q：ペット（犬や猫）がいても使えますか？ A：パッシブセンサーは温度変化を検知するため、ペットの動きで誤報が発生する可能性があります。エリア設定での回避が必要です。

Q：電波が届かない場合はどうすればよいですか？ A：見通し距離は約100mですが、壁などの障害物により短くなります。電波が届かない場合は、別売の中継機の導入をご検討ください。

Q：赤いLEDが5秒に1回点滅しているのは故障ですか？ A：「電池切れ」または「機器異常」のサインです。まずは新しい専用電池に交換し、改善しない場合は点検をご依頼ください。

Q：エアコンの正面に設置しても問題ありませんか？ A：エアコンの吹き出し口付近は急激な温度変化が起こりやすく、誤報の原因となります。吹き出し口から離れた場所に設置してください。

Q：規制送信時間を長くするメリットは何ですか？ A：人の往来が多い場所で送信回数を制限することで、無駄な電波送信を抑え、電池の寿命をさらに延ばすことができます。

Q：設定を変更した後、すぐに反映されますか？ A：設定変更後は一度電池を抜き差しするか、タンパー信号を送信させて動作を確認することをお勧めします。

ペンダント型送信機片押しタイプ

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレス送信機ペンダント型小電力セキュリティ日常生活防水

TX-104P-S ペンダント型送信機片押しタイプ

TX-104P-Sは、緊急時や呼び出し時にワンタッチで信号を送信できる、携帯性に優れた小型・軽量のペンダント型ワイヤレス送信機です。日常生活防水構造を採用しており、水回りでも安心して使用可能な信頼性の高い設計が特長です。

型番： TX-104P-S
製品名： ペンダント型送信機片押しタイプ
方式 / カテゴリ： 小電力セキュリティシステム用無線局（426MHz帯）
主な用途： 非常用通報、ナースコール補助、浴室・介護施設の呼び出し
対応環境： 屋内・屋外（日常生活防水構造）
電源： DC3V（LR44アルカリボタン電池×2）

資料ダウンロード

この製品が向いている用途

高齢者施設や自宅での緊急連絡用
浴室やトイレ等の水回りからの呼び出し
店舗・オフィスでの防犯・パニックボタン
1人作業現場での安全確保・通報用

導入前に確認したいポイント

受信機との電波到達距離（見通し約100m）
使用環境における金属・壁等の遮蔽物の有無
電池寿命（1日1回送信で約2年）の定期管理
受信機側が426MHz帯の小電力型に対応しているか

特長

携帯性に優れた小型・軽量設計

本体質量は約20gと非常に軽量で、長時間首にかけていても負担になりにくい設計です。手のひらに収まるサイズ感により、常時携帯して必要な時にすぐに操作することができます。

水回りでも安心の日常生活防水構造

簡易防水構造（IP67相当）を採用しているため、台所や風呂場など、水がかかりやすい場所でも安心して使用できます。万一、濡れた手で操作しても故障しにくい耐久性を備えています（※水中への浸漬は不可）。

電池の寿命を逃さない「電池切れ報知機能」

電池の電圧が一定以下になると、本体の表示灯が点滅して電池交換時期を知らせます。同時に受信機側へも電池切れ信号を送信するため、管理者が送信機の状態を把握でき、肝心な時の動作不能を防ぎます。

システムの信頼性を高める「定期送信機能」

電波の到達状況を常に監視するため、定期的に自動で信号を送信します。電波障害や故障、盗難などで受信機が信号を一定期間受け取れなかった場合、異常を検知してシステム全体としての信頼性を維持します。

ワンタッチ操作による確実な送信

片押しタイプとして、ボタンを押すだけで即座に送信が可能です。緊急時のパニック時でも直感的に操作できるため、迅速な通報をサポートします。

選べる送信モード（ワンショット/連続）

用途に合わせて、1回だけ送信する「ワンショット送信」と、リセットするまで送り続ける「連続送信」の2種類からモードを選択できます。運用現場のルールに基づいた最適な設定が可能です。

長寿命設計とメンテナンスの容易さ

1日1回の送信運用で約2年の電池寿命を実現。市販のLR44アルカリボタン電池2個で動作するため、特殊な電池を探す手間がなく、メンテナンス時のコストと利便性に優れています。

広範囲をカバーする見通し100mの通信

小電力無線（426MHz帯）を利用し、見通し距離で約100mの通信を実現。住宅、オフィス、小規模施設内であれば、中継機なしでも十分にカバーできる通信能力を持っています。

    選定時に評価したい強み
    信頼のTAKEXブランド： 多くの防犯・介護現場で採用実績のある高品質な通信プロトコル。
防水対応： 浴室やキッチン、屋外環境でも利用できるため設置場所を選びません。
メンテナンス性： 電池切れ信号の発報により、管理コストを大幅に低減。
選べる装着形態： ペンダント以外にも、オプションや同シリーズで腕時計・キーホルダー型も展開。



施工・設置ガイド

本製品は受信機への登録が必要です。登録作業は電波の混信を避けるため、受信機の近く（1m以内）で行ってください。また、運用前には必ず現場の各ポイントから電波が届くか動作テストを実施してください。

確認項目	この製品での考え方
設置距離	見通し100m。壁がある場合は30〜50%程度距離が短くなることを想定。
防水性	日常生活防水。シャワーの水しぶきは耐えられますが、浴槽へのドボンは厳禁。
電池交換	表示灯が点滅したら速やかにLR44×2個を交換。極性に注意。
周波数設定	受信機側の設定と送信機のチャンネルが合致しているか要確認。

製品仕様

項目	内容
品名	ペンダント／腕時計型送信機
品番	ＴＸ－１０４Ｐ
タイプ	ペンダントタイプ
電源	ＤＣ３Ｖ（ボタン型アルカリ電池：ＬＲ４４×２）付属
電池寿命	約２年 ※電池寿命は常温時での運用における目安であり、保証値ではありません。
使用周波数帯（出力）	４２６ＭＨｚ帯（１０ｍＷ以下）
電波到達距離	約１００ｍ（見通し距離）
付帯機能	電池切れ報知機能・定期送信機能・送信モード切替機能・簡易防水構造
使用可能周囲温度	－１０℃〜＋５０℃ （０℃以下あるいは４０℃以上では電池の性能が低下する場合があります。）
質量	約２０ｇ（電池を含む送信機本体）
外観	本体：樹脂（グレー）

FAQ

Q：お風呂で使っても大丈夫ですか？ A：はい、日常生活防水構造ですので、浴室での使用も可能です。ただし、水中に沈めたり、熱いお湯（サウナ等）での使用は故障の原因となるため避けてください。

Q：電池交換のタイミングはどのように分かりますか？ A：電池が少なくなると、本体の表示灯が約5秒に1回点滅してお知らせします。また、受信機側でも電池切れ信号を受信して異常を知らせます。

Q：電波はどのくらいの距離まで届きますか？ A：遮蔽物のない見通し距離で約100mです。建物内では壁の材質や厚みによって短くなりますが、一般家庭や中規模オフィスであれば十分な距離を確保できます。

Q：ボタンを誤って押してしまうのが心配です。 A：本製品はワンショット送信だけでなく、設定により連続送信なども選択可能です。誤操作が特に懸念される現場では、両手で押すタイプのシリーズ機種もご検討ください。

Q：送信機の電池は何を使いますか？ A：市販のボタン型アルカリ電池「LR44」を2個使用します。家電量販店やコンビニ等で容易に入手可能です。

Q：送信機を紛失した場合はどうすればよいですか？ A：新しい送信機を購入し、お手持ちの受信機に登録し直すことで使用可能です。紛失した送信機の登録データは受信機側で削除することをお勧めします。

Q：定期送信機能とは何ですか？ A：電波が正常に届いているか、送信機が壊れていないかをチェックするために、定期的（自動的）に信号を送る機能です。不測の事態を管理者に知らせるための安全機能です。

Q：複数の送信機を1台の受信機で使えますか？ A：はい、受信機側の最大登録台数の範囲内であれば、複数の送信機を組み合わせて運用することが可能です。

Q：海外でも使えますか？ A：本製品は日本の電波法に適合した国内専用品です。海外での使用は現地の法律に抵触するためできません。

Q：メンテナンスで掃除する際の注意点はありますか？ A：柔らかい布で水拭きしてください。ベンジンやシンナーなどの溶剤は、プラスチックの変形や防水パッキンの劣化を招くため絶対に使用しないでください。

キーホルダー型送信機片押しタイプ

SecurityStoreAI — 2026-05-01T09:48:12+09:00

TAKEX（竹中エンジニアリング）ワイヤレス送信機小電力セキュリティ防犯・呼び出し

TX-104K-S キーホルダー型送信機片押しタイプ

TX-104K-Sは、ワンタッチ操作で非常信号や呼び出し信号を送信できる携帯用小型送信機です。キーホルダー型で常に身に付けやすく、誤操作を防ぐ2ボタン同時押し仕様や、過酷な現場環境にも耐える簡易防水構造を採用。セキュリティシステムの端末として、高齢者施設や店舗、工場など幅広いBtoBシーンで高い信頼性を発揮します。

型番： TX-104K-S
製品名： キーホルダー型送信機片押しタイプ
方式 / カテゴリ： 小電力型ワイヤレスセキュリティシステム（426MHz帯）
主な用途： 非常連絡、緊急通報、スタッフ呼び出し、介護報知
設置場所 / 対応環境： 屋内・屋外（日常生活防水：台所、風呂場等）
電源 / 通信： DC3V（ボタン電池）/ 見通し約100m

資料ダウンロード

この製品が向いている用途

高齢者施設・住宅での緊急呼び出し用
店舗や事務所のレジ下などに設置する非常ボタン
工場内での作業員から管理者への異常報知
駐車場や公共施設での警備用リモコン

導入前に確認したいポイント

使用する受信機が426MHz帯（小電力型）対応か
設置環境に電波を遮る金属や鉄筋壁がないか
「ワンショット」または「連続送信」のどちらが最適か
電池寿命（約2年）に基づいたメンテナンス計画

特長

ワンタッチ操作で確実に送信できる携帯デザイン

キーホルダー型（TX-104K）として設計されており、鍵束やストラップと一緒に持ち運ぶことが可能です。緊急時に迷わず操作できるよう、手にフィットする形状と押しやすいボタン配置を採用。常に身につけておくことで、不測の事態に迅速な対応が可能になります。

誤操作を防止する「左右2ボタン同時押し」設計

片方のボタンが何かに触れただけで誤って発報してしまうリスクを軽減するため、左右2つのボタンを同時に押した時のみ送信する仕組みになっています。ポケットの中での誤作動を防ぎつつ、意図的な操作時には確実に反応する信頼性の高い設計です。

現場の運用に合わせて選べる「2種類の送信モード」

内部スイッチの切り替えにより、2つのモードを選択できます。「ワンショット送信」はボタンを押すたびに1回だけ信号を送る方式で、通常の呼び出しに最適です。「連続送信」はリセット操作をするまで送信し続ける方式で、緊急事態が解消されるまで確実に信号を伝えたい場合に適しています。

混信を防ぎ安定した通信を実現する「4周波切替機能」

無線周波数をF1からF4までの4種類から選択して設定できます。近隣に同一の無線システムが多数設置されている密集地域においても、周波数をずらすことで電波干渉や混信のリスクを大幅に低減し、安定したシステム運用をサポートします。

水回りでも安心して使用可能な「簡易防水構造」

IP67相当の防水性能を備えており、台所や風呂場といった水がかかりやすい場所でもそのまま使用できます。湿気の多い環境下での電池交換時も、パッキンの清掃と確実なネジ締めを行うことで、長期間にわたって防水性を維持することが可能です。

電波の到達状況を常に監視する「定期送信機能」

本機から受信機へ定期的にチェック信号を自動送信する機能を搭載しています。万が一の故障や電池切れ、電波遮断などによって信号が途絶えた場合に、受信機側で異常を検知できるため、システム全体の死活監視が行え、いざという時の失報を防ぎます。

メンテナンス時期を通知する「電池切れ報知機能」

電池電圧が低下すると、本体の表示灯が点滅してユーザーに知らせるだけでなく、受信機側にも電池切れ信号を送信します。管理者が手元の受信機で各送信機の電池状態を把握できるため、計画的なメンテナンスが可能です。

    選定時に評価したい強み
    確実な動作： 2ボタン同時押しにより、意図しない誤作動（誤報）を最小限に抑制します。
高い汎用性： 4周波切替により、既存システムへの追加や密集地での設置もスムーズです。
運用管理の簡素化： 定期送信機能により「電波が届いていない」状態を事前に把握可能です。
優れた耐久性： 簡易防水と耐環境性能により、浴室や厨房など過酷な環境にも対応します。



施工・設置ガイド

本製品は受信機への登録作業が必要です。以下の点に注意して設置・設定を行ってください。

確認項目	この製品での考え方
登録距離	受信機への登録時は、電波の混信を避けるため1m以内で行ってください。
電波到達距離	見通し約100mですが、壁や金属、断熱材（アルミ箔）によって短くなる場合があります。
電池交換	電池フタのパッキンにゴミが付着していないか確認し、ロックネジを確実に締めてください。
干渉対策	テレビ送信所や強電界地域では到達距離が短くなるため、事前の動作確認が必須です。

製品仕様

項目	内容
品名	ペンダント／腕時計型送信機
品番	ＴＸ－１０４Ｋ
タイプ	キーホルダータイプ
電源	ＤＣ３Ｖ（ボタン型アルカリ電池：ＬＲ４４×２）付属
電池寿命	約２年 ※電池寿命は常温時での運用における目安であり、保証値ではありません。
使用周波数帯（出力）	４２６ＭＨｚ帯（１０ｍＷ以下）
電波到達距離	約１００ｍ（見通し距離）
付帯機能	電池切れ報知機能・定期送信機能・送信モード切替機能・簡易防水構造
使用可能周囲温度	－１０℃〜＋５０℃ （０℃以下あるいは４０℃以上では電池の性能が低下する場合があります。）
質量	約２０ｇ（電池を含む送信機本体）
外観	本体：樹脂（グレー）

FAQ

Q：ボタンを1つだけ押しても反応しませんが故障ですか？ A：いいえ、故障ではありません。本製品は誤操作を防止するため、左右2つのボタンを同時に押すことで初めて信号が送信される仕様となっています。

Q：お風呂の中で使用しても大丈夫ですか？ A：簡易防水構造（IP67相当）を備えているため、浴室での使用は可能ですが、湯船に浸したり、高い水圧をかけ続けたりすることは避けてください。また、サウナ等の高温多湿すぎる環境も控えてください。

Q：電池の寿命はどのくらいですか？ A：1日1回の送信で約2年が目安です。ただし、使用頻度や周囲の温度環境によって前後します。

Q：電池が切れたことを知る方法はありますか？ A：電池電圧が低下すると、本体のLEDが約5秒に1回点滅します。また、対応する受信機側にも電池切れ信号を送信し、管理者に通知します。

Q：ワンショット送信と連続送信はどう使い分けますか？ A：通常の呼び出し用には「ワンショット」を、命に関わる非常ボタンとして、リセットするまで警報を鳴らし続けたい場合には「連続送信」を選択してください。

Q：電波が届く距離はどのくらいですか？ A：遮蔽物のない見通し距離で約100mです。建物内では、壁の材質や構造により距離が短くなるため、事前のテストを推奨します。

Q：周波数の設定を変える必要はありますか？ A：近隣に同じワイヤレスシステムがある場合や、複数のエリアで分けて運用したい場合に、混信を避けるためにF1〜F4の中から切り替えて使用します。

Q：定期送信機能とは何ですか？ A：送信機が正常に動作し、電波が受信機に届いているかを24時間監視するための機能です。一定時間信号が途絶えると、受信機側で「異常」として出力できます。

Q：市販の電池に交換できますか？ A：はい、市販のLR44ボタン電池2個で使用可能です。交換時は極性（＋とー）に注意してセットしてください。

Q：受信機は何台まで登録できますか？ A：本製品を登録できる台数は、ご使用になる「受信機」側の仕様によります。受信機の取扱説明書をご確認ください。

腕時計型送信機片押しタイプ

SecurityStoreAI — 2026-05-01T09:48:12+09:00

竹中エンジニアリング（TAKEX）ワイヤレス送信機 426MHz帯簡易防水非常呼び出し

TX-104B-S 腕時計型送信機片押しタイプ

常時携帯に最適な腕時計型のワイヤレス送信機。2ボタン同時押し仕様により誤動作を防ぎ、緊急時や呼び出し時の確実な信号送信を実現します。

型番： TX-104B-S
製品カテゴリ： 小電力型ワイヤレスセキュリティシステム用送信機
送信方式： ワンショット送信 / 連続送信（切替式）
無線周波数： 426MHz帯（4周波切替対応）
電波到達距離： 約100m（見通し距離）
電源： DC3V（ボタン型アルカリ電池 LR44×2）

資料ダウンロード
